Главная > Автосигнализации > Автосигнализации с обратной связью. > Pantera SLK 868RS
Артикул:
441
Описание:

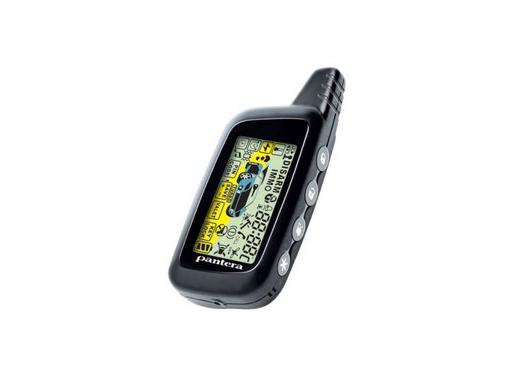

PANTERA SLK-868RS Автомобильная охранная система с двусторонней связью и функцией автозапуска. Стандартные функции системы: Один 5-кнопочный программируемый передатчик с двусторонней связью и ЖК-дисплеем. Один 4-кнопочный программируемых брелок-передатчик. Радиус действия в режиме управления до 1000 м* (зависти от рельефа). Радиус действия в режиме оповещения до 2000 м* (зависти от рельефа). Функция звукового или вибрационного оповещения передатчиком с двусторонней связью. Часы, будильник, таймер обратного отсчета в передатчике с двусторонней связью. Усовершенствованный динамический код с защитой от сканирования и перехвата. Дистанционный запуск двигателя автомобиля. Усовершенствованный режим Anti-HiJack (AVR™).
6-тональная сирена. Программируемый 1- или 2-цифровой персональный код отключения системы. Яркий синий светодиодный индикатор. Блокировка стартера встроенным нормально разомкнутым реле. Возможность подключения двух дополнительных блокировок двигателя. Раздельное управление правыми/левыми указателями поворота с помощью встроенного реле. Дистанционное управление замками дверей с помощью встроенных реле. 2-уровневый датчик удара с разъемным соединением. Разъем для подключения дополнительного 2-уровневого датчика. Постановка на охрану без помощи передатчика. Постановка системы в режим охраны с раздельным отключением зон датчиков. Сервисный режим Valet / Дистанционный режим Valet / Предупреждение о включенном режиме Valet. Бесшумная постановка и снятие системы с охраны. Возможность дистанционного включения «бесшумного» режима охраны. Усовершенствованный дистанционный режим «Паника». Выход 2-го канала для управления замком багажника или дополнительными устройствами. Выход 3-го канала для управления дополнительными устройствами. Возможность управления закрыванием окон автомобиля, внутрисалонным освещением, возможность раздельного отпирания дверей. Возможность реализации функции центрального замка. 7 независимых зон охраны. Входы отрицательного и положительного триггеров дверей. Входы отрицательных триггеров капота и багажника. Предупреждение о разряде батарейки брелока-передатчика. Память на 2 последних срабатывания системы с указанием зоны/триггера. Обход неисправной зоны при постановке на охрану с указанием зоны/триггера. Дистанционное измерение температуры в моторном отсеке автомобиля, в салоне автомобиля. Программируемые функции: Пассивная постановка на охрану с запиранием или без запирания дверей. Автоматическое запирание дверей при включении зажигания или по сигналу тахометра. Автоматическое отпирание дверей при выключении зажигания. Отключение охраны в 2 этапа. Режим пассивной блокировки двигателя. Функция защиты от ложных срабатываний системы FAPC™. Активное и безопасное глушение двигателя в режиме Anti-HiJack.
Задержка включения режима охраны 3 или 45 с. Выбираемая длительность импульса управления замками дверей и режимом «Комфорт». Программируемые режимы работы выхода каналов 2 и 3 системы. Возможность перепрограммирования функций отдельных выходов и входов системы. Восстановление заводских настроек программируемых функций системы.
Прикреплённые файлы:
Инструкция: Автосигнализация PANTERA SLK-868RS
(скачивание инструкции бесплатно)
Формат файла: PDF
Доступность: Бесплатно как и все руководства на сайте. Без регистрации и SMS.
Дополнительно: Чтение инструкции онлайн
Страница: (1 из 46)
навигация
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
Оглавление инструкции
Страница 1 из 47
Страница 2 из 47 Поздравляем вас с приобретением охранной системы экстра класса Pantera! Данная система разработана с расчетом на использование в течении многих лет, не нуждаясь в ремонте или замене.
Данная охранная система (автосигнализация) представляет собой сложное электронное устройство. Монтаж, подключение и
Страница 3 из 47 Содержание Функции системы ……………………………………………………………………………………………………………………………………..3 Функции кнопок передатчиком системы
Страница 4 из 47 Стандартные функции системы: Один 5-кнопочный программируемый передатчик с двусторонней связью и ЖК-дисплеем Один 4-кнопочный программируемых брелок-передатчик Радиус действия в режиме управления до 1000 м* Радиус действия в режиме оповещения до 2000 м* Функция звукового или вибрационного
Страница 5 из 47 Функции системы дистанционного запуска двигателя: Полная совместимость как с автоматической, так и с ручной трансмиссией Совместимость с бензиновым и дизельным двигателем Возможность продления времени работы двигателя с помощью передатчика Функция ShortStop: постановка системы на охрану с
Страница 6 из 47 Функции кнопок брелков-передатчиков системы описаны в таблице ниже: ФУНКЦИЯ КНОПКА (КОМБИНАЦИЯ КНОПОК) Дистанционная основная постановка на охрану или дистанционное запирание дверей (в режиме Valet или при включенном зажигании) Нажать и отпустить Постановка на охрану с отключением зоны
Страница 7 из 47 ФУНКЦИЯ КНОПКА (КОМБИНАЦИЯ КНОПОК) Дистанционный запуск / отключение двигателя, активизация функции «Short Stop» ПРИМЕЧАНИЕ Нажать последовательно в течение 3 секунд , Продление времени работы двигателя на 1 цикл Нажать и отпустить Продление времени работы двигателя до неограниченного Нажать
Страница 8 из 47 Описание работы функций охранной системы Активная постановка на охрану 1.
Выключите зажигание, выйдите из автомобиля и закройте все двери, капот и багажник. 2. Нажмите и отпустите кнопку передатчика один раз. 3. Вы услышите 1 сигнал сирены, указатели поворота включатся 1 раз, система включит цепи
Страница 9 из 47 ♦ Символ обойденной зоны будет мигать до тех пор, пока зона остается активной или до момента снятия системы с охраны. Через 3 секунды после того, как обойденная цепь перестанет быть активной, система автоматически сама возьмет ее под охрану, а на ЖК-дисплее передатчика 2 раза включится символы фар
Страница 10 из 47 Пассивная постановка системы на охрану 1. Выключите зажигание, выйдите из автомобиля и закройте все двери, капот и багажник. 2. Как только будет закрыта последняя дверь, сирена подаст 1 короткий сигнал, динамик передатчика подаст 1 короткий сигнал и/или 1 раз включится встроенный вибратор. СИД
Страница 11 из 47 Если зажигание будет выключено, то через 30 секунд режим тревоги выключится до следующей попытки завести двигатель. Если же зажигание останется включенным – режим тревоги продолжится, но не более 3 минут. Затем режим тревоги выключится, но двигатель останется заблокированным. Для отключения режима
Страница 12 из 47 Указатели поворота включатся еще 3 раза, подтверждая, что и зона предупреждения, и основные зоны датчиков системы отключены до следующей постановки системы на охрану. Отключение зон датчиков будет автоматически отменяться при срабатывании системы от включения зажигания, открывания двери, капота или
Страница 13 из 47 Указатели поворота включатся 4 раза, подтверждая включение “бесшумного” режима охраны; система включит цепи блокировки двигателя, двери автомобиля будут заперты (если установлены дополнительные реле и электроприводы замков), автоматически закроются окна автомобиля (если данная функция установлена и
Страница 14 из 47 ИНДИКАЦИЯ НА ЖК-ДИСПЛЕЕ ЗОНА ОХРАНЫ / ПРИЧИНА СРАБАТЫВАНИЯ СИСТЕМЫ Основная зона датчика удара (датчик 1) Основная зона дополнительного датчика (датчик 2) Попытка открыть багажник автомобиля Попытка открыть одну из дверей автомобиля Попытка открыть капот автомобиля Попытка включить зажигание
Страница 15 из 47 Снятие системы с охраны 1. Нажмите и отпустите кнопку передатчика один раз. 2. Вы услышите 2 сигнала сирены, указатели поворота включатся 2 раза, система отключит цепи блокировки двигателя, двери автомобиля отопрутся (если установлены электроприводы замков). 3. Динамик передатчика подаст 2 коротких
Страница 16 из 47 3. Динамик передатчика подаст 2 коротких сигнала и/или 2 раза включится встроенный вибратор. На ЖК-дисплее передатчика символ индикатор сменится символом и включится . 4. СИД системы начнет быстро мигать, вместо индикатора включится индикатор , причем часть будет мигать, показывая, что начался
Страница 17 из 47 Автоматическая повторная постановка системы на охрану Если после снятия системы с охраны двери, капот или багажник автомобиля не открывались и зажигание не включалось, система автоматически вновь встанет в режим охраны через 30 секунд и запрет двери авбудет мигать томобиля. При этом в течение 30
Страница 18 из 47 Зона 2 2 раза через паузу триггер багажника Зона 3 3 раза через паузу триггер двери (+/-) Зона 4 4 раза через паузу вход цепи зажигания Зона 5 5 раз через паузу основная зона дополнительного датчика (датчик 2) Зона 6 6 раз через паузу триггер капота Зона 7 15 раз через паузу отключение питания
Страница 19 из 47 Режим VALET. Дистанционное включение режима VALET. Кнопочный выключатель Valet используется для того, чтобы включить сервисный режим Valet (т.е. временно отключить охранные функции системы) если, например, Вам необходимо оставить автомобиль на станции технического обслуживания. При этом Вы сможете
Страница 20 из 47 ♦ Сирена подаст 2 коротких сигнала и СИД системы погаснет. Прозвучит мелодия выключения режимов и/или 1 раз включится встроенный вибратор, а на ЖКдисплее передатчика выключится индикатор . ВНИМАНИЕ: Не забывайте отключать режим Valet. Это гарантирует постоянную охрану Вашего автомобиля. Аварийное
Страница 21 из 47 ♦ В течение 15 секунд выключите и вновь включите зажигание. Если был введен правильный код, режим тревоги отключится и Вы сможете завести автомобиль. Примечание: Если режим охраны не выключится после введения Вашего персонального кода, возможно 15-секундный интервал времени был превышен или был
Страница 22 из 47 Функция защиты от ложных срабатываний FAPCTM Для того чтобы по возможности избежать частых ложных срабатываний системы, вызванных неисправным концевым выключателем, раскатами грома и т. д. данная система использует усовершенствованную функцию защиты от ложных срабатываний, которая работает следующим
Страница 23 из 47 Дистанционный режим “Паника” Одновременное нажатие кнопки и кнопки передатчика при выключенном зажигании служит для включения и выключения дистанционного режима “Паника” когда система находится в режиме охраны или снята с охраны. Для этого: При выключенном зажигании нажмите кнопку и кнопку
Страница 24 из 47 Отключение режима Anti-HiJack (AVRTM): ВНИМАНИЕ: После того, как функция Anti-HiJack (AVRTM) была включена, ее больше нельзя будет отключить с помощью брелока-передатчика системы, независимо от того, сработала функция или нет. Таким образом, после того функция Anti-HiJack (AVRTM) была
Страница 25 из 47 2) Помимо описанной выше функции дистанционного отпирания замка крышки багажника, выход канала 2 системы может также использоваться для управления различными дополнительными устройствами. Для этого режим работы выхода канала 2 системы может быть запрограммирован при установке как: ♦ “импульсный”
Страница 26 из 47 Дистанционное управление дополнительными устройствами (канал 3) Данная система имеет дополнительный 3-й канал, который позволяет управлять различными дополнительными устройствами в любое время (при включенном или при выключенном режиме охраны, при включенном или при выключенном зажигании и т. д.).
Страница 27 из 47 УПРАВЛЕНИЕ СИСТЕМОЙ ДИСТАНЦИОННОГО ЗАПУСКА ДВИГАТЕЛЯ Функция дистанционного запуска позволяет дистанционно запустить двигатель автомобиля и контролировать его работу в течение запрограммированного периода времени. Это позволяет заранее прогревать двигатель автомобиля, а также устанавливать
Страница 28 из 47 Примечание: во время работы двигателя Вы можете посмотреть текущее время. Для этого нажмите кнопку 5-кнопочного передатчика. Индикация текущего времени включится на 3 секунды и затем опять продолжится индикация обратного отсчета времени работы двигателя. Примечание: Данная система совместима с
Страница 29 из 47 Дистанционная остановка двигателя автомобиля Вы можете в любой момент дистанционно остановить двигатель автомобиля, работающий под управлением системы дистанционного запуска, нажав последовательно в течение 3 секунд кнопку брелокапередатчика 2 раза. Прозвучит мелодия выключения режимов или на 2
Страница 30 из 47 Динамик передатчика подаст 1 короткий сигнал и/или 1 раз включится встроенный вибратор, и на ЖКдисплее передатчика символы ся, и включится символ автоматически. и сменятся символами и . Символ выключит- , подтверждающий, что двигатель может быть запущен дистанционно или ВНИМАНИЕ: Если система
Страница 31 из 47 Для отключения режима “Short Stop”: 1. Снимите систему с охраны с помощью передатчика. 2. Сядьте в автомобиль, но не нажимайте педаль тормоза и не переключайте рычаг управления передач. 3. Вставьте ключ в замок зажигания и поверните его в положение «зажигание». 4. Если у Вас автоматическая коробка
Страница 32 из 47 Функции автоматического запуска двигателя ВНИМАНИЕ: Данные функции должны использоваться только в том случае, если автомобиль припаркован на улице. Никогда не используйте данные функции, когда автомобиль припаркован в закрытом помещении, например, в гараже. Вы можете использовать следующие функции
Страница 33 из 47 ВНИМАНИЕ: Если система установлена на автомобиле с ручной коробкой передач, то для использования любой из функций автоматического запуска двигателя необходимо будет каждый раз перед постановкой системы на охрану выполнить процедуру “Safe Start”. Описание работы функций автоматического запуска
Страница 34 из 47 Функция автоматического запуска двигателя каждые 24 часа Вы можете использовать функцию автоматического запуска двигателя автомобиля каждые сутки. После включения данной функции (на ЖК-дисплее передатчика включен символ ) система будет автоматически запускать двигатель через каждые 24 часа в то же
Страница 35 из 47 Диагностика причин выключения двигателя Для обеспечения правильной работы двигателя автомобиля и предотвращения случайного повреждения двигателя и его узлов, а также для обеспечения максимального уровня безопасности при работе двигателя автомобиля под управлением системы дистанционного запуска, в
Страница 36 из 47 ОПИСАНИЕ СПЕЦИАЛЬНЫХ ФУНКЦИЙ 5-КНОПОЧНОГО БРЕЛОКА-ПЕРЕДАТЧИКА Включение подсветки ЖК-дисплея передатчика При нажатии кнопки чика. 5-кнопочного передатчика на 5 секунд включится подсветка ЖК-дисплея передат- Проверка текущего состояния системы / Проверка наличия 2-сторонней связи Данная команда
Страница 37 из 47 Контроль температуры двигателя Нажмите одновременно кнопки и передатчика. Прозвучит мелодия включения режимов и на ЖК-дисплее передатчика на 5 секунд включится индикация температуры в моторном отсеке автомобиля на текущий момент. Также в это время будет мигать символ капота. Включение/выключение
Страница 38 из 47 Режим экономии потребления питания Для экономии питания и продления срока службы элементов питания передатчика с 2-сторонней связью предусмотрен специальный режим, после включения которого приемник передатчика с 2-сторонней связью будет временно отключен. В этом режиме Вы не будете получать
Страница 39 из 47 Включение таймера обратного отсчета При включении данного режима таймер начнет обратный отсчет запрограммированного периода времени. Данная функция может использоваться, например, при платной почасовой парковке автомобиля. В течение времени работы таймера на дисплее будет постоянно показываться
Страница 40 из 47 Программирование режимов работы брелока-передатчика с 2-сторонней связью Внимание! Помните, что каждая операция должна быть выполнена в течение 15 секунд после предыдущей операции. Если 15-секундный интервал превышен, передатчик автоматически выйдет из режима настройки. РЕЖИМ / ФУНКЦИЯ ПЕРЕДАТЧИКА
Страница 41 из 47 Нажмите и отпустите кнопку Установка таймера обратного отсчета: минуты мигает значение минут и включен —— символ Нажмите и отпустите кнопку Выбор мелодии окончания таймера обратного отсчета для перехода к установке минут таймера обратного отсчета для увеличеНажимайте кнопку ния значения минут
Страница 42 из 47 Примечание: Если Ваш персональный код состоит только из одной цифры – пропустите следующий шаг. ♦ В течение 15 секунд нажмите и отпустите кнопочный выключатель Valet количество раз, равное 2-й цифре Вашего персонального кода (заводская установка – 1 раз), затем выключите и вновь включите зажигание.
Страница 43 из 47 Техническое обслуживание Для правильного и надежного функционирования автосигнализации необходимо: 1. Следить за состоянием концевых выключателей дверей (управление салонным светом), капота и багажника.
Возможность управления закрыванием окон автомобиля, внутрисалонным освещением, возможность раздельного отпирания дверей. Возможность реализации функции центрального замка. 7 независимых зон охраны. Входы отрицательного и положительного триггеров дверей. Входы отрицательных триггеров капота и багажника. Предупреждение о разряде батарейки брелока-передатчика. Память на 2 последних срабатывания системы с указанием зоны/триггера. Обход неисправной зоны при постановке на охрану с указанием зоны/триггера. Дистанционное измерение температуры в моторном отсеке автомобиля, в салоне автомобиля. Программируемые функции: Пассивная постановка на охрану с запиранием или без запирания дверей. Автоматическое запирание дверей при включении зажигания или по сигналу тахометра. Автоматическое отпирание дверей при выключении зажигания. Отключение охраны в 2 этапа. Режим пассивной блокировки двигателя. Функция защиты от ложных срабатываний системы FAPC™. Активное и безопасное глушение двигателя в режиме Anti-HiJack.
Если же зажигание останется включенным – режим тревоги продолжится, но не более 3 минут. Затем режим тревоги выключится, но двигатель останется заблокированным. Для отключения режима
Нажмите и отпустите кнопку передатчика один раз. 2. Вы услышите 2 сигнала сирены, указатели поворота включатся 2 раза, система отключит цепи блокировки двигателя, двери автомобиля отопрутся (если установлены электроприводы замков). 3. Динамик передатчика подаст 2 коротких
Дистанционное включение режима VALET. Кнопочный выключатель Valet используется для того, чтобы включить сервисный режим Valet (т.е. временно отключить охранные функции системы) если, например, Вам необходимо оставить автомобиль на станции технического обслуживания. При этом Вы сможете
д. данная система использует усовершенствованную функцию защиты от ложных срабатываний, которая работает следующим
д.).
и сменятся символами и . Символ выключит- , подтверждающий, что двигатель может быть запущен дистанционно или ВНИМАНИЕ: Если система
Описание работы функций автоматического запуска
Прозвучит мелодия включения режимов и на ЖК-дисплее передатчика на 5 секунд включится индикация температуры в моторном отсеке автомобиля на текущий момент. Также в это время будет мигать символ капота. Включение/выключение
Если 15-секундный интервал превышен, передатчик автоматически выйдет из режима настройки. РЕЖИМ / ФУНКЦИЯ ПЕРЕДАТЧИКА
