Питание светодиодов: Напряжение питания светодиодов

Напряжение питания светодиодов

Светоизлучающему диоду, как и человеку, необходимо питаться правильно. Только в этом случае он гарантирует многолетнюю и безотказную работу. Светодиоды имеют нелинейную вольтамперную характеристику, схожую с обычным диодом. Поэтому их питание должно осуществляться стабильным током – это один из ключевых принципов. Если его не соблюдать, последствия для светодиодов могут быть самые плачевные.

Чтобы определить, какая схема питания будет оптимальной в том или ином случае, необходимо для начала узнать исходные данные:

• параметры светодиода, нормируемые производителем;
• параметры питающей сети (сеть 220 В, аккумулятор, батарейки или что-то другое).

Содержание статьи

• 1 Параметры светодиода
• 2 Параметры питающей сети
• 3 Простейшая схема
• 4 Развиваем тему

Параметры светодиода

Самые важные параметры –  это номинальный и максимальный ток. При номинальном обычно нормируются световые характеристики – сила света в канделах или световой поток в люменах. Максимальный ток – это предельное значение, при котором можно эксплуатировать данный прибор. Значения этих параметров в современных однокристальных приборах варьируются от нескольких мА до 3 А.

Прямое падение напряжения – напряжение питания светодиодов, которое падает на p-n-переходе при номинальном токе. Его значение пригодиться при расчете выходных параметров источника питания.

Максимальная температура корпуса и p-n-перехода, максимальное обратное напряжение  — параметры тоже важные, но в случаях, когда соблюдаются токовые режимы и схема не предусматривает обратного включения, на них можно не обращать внимания.

Параметры питающей сети

При изготовлении любого устройства своими руками, необходимо определить параметры источника, который будет осуществлять питание светодиодов. Сеть 220 В, автомобильный аккумулятор на напряжение 12 В или простые батарейки – в любом случае необходимо определить диапазон питающего напряжения, то есть минимальное и максимальное его значение. На сеть 220 В дается (но не всегда соблюдается) допуск ±10%. Для аккумулятора берется в расчет напряжение при полной зарядке и в разряженном состоянии. С батарейками и так всё понятно.

В случае с автономными источниками питания важно также узнать их емкость и максимальный выходной ток.

Простейшая схема

Пусть стоит задача сделать своими руками примитивный светодиодный фонарик, питающийся от одной батарейки. Возьмем, к примеру, светодиод C503C (CREE) с номинальным током I_LED=20 мА и падением напряжения U_LED =3,2 В.

В качестве источника питания используем литиевую батарейку на 3,7В (если использовать пальчиковые батарейки, то одной не обойдешься).

Если включать светодиод напрямую, то сила тока через светодиод будет ограничиваться только внутренним сопротивлением батарейки, что в лучшем случае будет приводить к очень быстрому ее разряду, а в худшем к выходу из строя светодиода. Простейшая схема включения показана на рисунке ниже.

Для ограничения тока используется резистор, сопротивление которого определяется по формуле R=(U_Б-U_LED)/ I_LED. В нашем случае сопротивление составит 25 Ом.

При увеличении мощности диода, схема будет усложняться, т.к. при больших токах применять резистор нецелесообразно – слишком большие потери мощности. Если напряжение питания имеет большой диапазон, эта схема тоже не годится, потому что не обеспечивает стабилизацию тока.

Развиваем тему

Питание мощных светодиодов осуществляется с применением стабилизаторов тока – драйверов. Они могут быть выполнены как на основе дискретных компонентов, так и с применением специализированных микросхем. Драйвер можно приобрести в готовом виде, а можно изготовить своими руками – это не сложно, учитывая, что схем и рекомендаций в интернете с избытком.

Еще один важный момент организации питания полупроводниковых источников света: при объединении светодиодов в группы, рекомендуется их последовательное соединение. Это обусловлено тем, что падение напряжения на p-n-переходе имеет определенный разброс от прибора к прибору, и при параллельном включении токи через них будут отличаться.

Питание светодиодов от 220 В сети , организуется с помощью так называемых сетевых драйверов. По сути, это импульсные источники питания для светодиодов, они преобразуют сетевое напряжение в стабильный постоянный ток. Изготавливать такой источник своими руками – довольно сложно, если вы не специалист в этой области, а учитывая широкую номенклатуру, представленную на современном рынке еще и нецелесообразно.



Питание светодиодов

Интенсивное развитие светодиодных технологий за последние пять лет привело к их внедрению во все сферы деятельности, которые нуждаются в подсветке. Надёжность и экономичность – вот главное преимущество, которое стало неоспоримым фактом. А если к этим показателям добавить длительный срок службы и безопасность эксплуатации, то становится понятным, почему привычные источники искусственного света постепенно сдают позиции. Действительно, люминесцентные лампы наносят непоправимый вред экологии, а лампы накаливания весьма прожорливы и недолговечны.

Светодиоды, в свою очередь, бывают самой разнообразной формы и исполнения, ежегодно увеличивая ассортимент. Постараемся выделить их основные типы:
— слаботочные светодиоды в пластиковом корпусе;
— мощные планарные светодиоды в пластиковом корпусе;
— светодиодные индикаторы;
— светодиодные ленты;
— светодиодные сборки.

Кроме этого все они могут отличаться цветовой гаммой и размерами. Каждая вышеперечисленная особенность подчеркивает не только визуальное отличие друг от друга, но и заставляет задуматься о технических характеристиках. Главной задачей для потребителя до сих пор остаётся правильность включения в электрическую сеть. Только правильная «запитка» того или иного типа излучающего диода позволит получить максимальную световую отдачу и многолетний срок службы.

Существует два основных параметра, которые объединяют все типы диодов. Это ток потребления и падение напряжения. Изменение этих параметров большую сторону позволяет изобретателям постоянно удивлять нас новыми сверхмощными экземплярами. Но начнём по порядку, с самых простых диодов в прозрачном корпусе. Чаще всего они встречаются диаметром от трёх до десяти миллиметров, что сильно не влияет на их вольтамперную характеристику. В данном случае гораздо большее влияние оказывает цветовое различие. То есть длина волны излучения напрямую зависит от полупроводникового материала, который, в свою очередь, задаёт падение напряжения на p-n переходе. Ниже приведена таблица, наглядно демонстрирующая обратную зависимость между длиной волны и напряжением на диоде.

Как правило, на упаковке с излучающими диодами производитель указывает величину номинального напряжения, при котором будет достигаться наибольший эффект. Задача потребителя – правильно подобрать токоограничивающий резистор для достижения номинального значения. При этом следует помнить, что диоды нельзя включать в нагрузку без соответствующего сопротивления. Исключение составляют слаботочные источники питания – батарейки-таблетки, которые часто применяют для тестирования в магазинах.

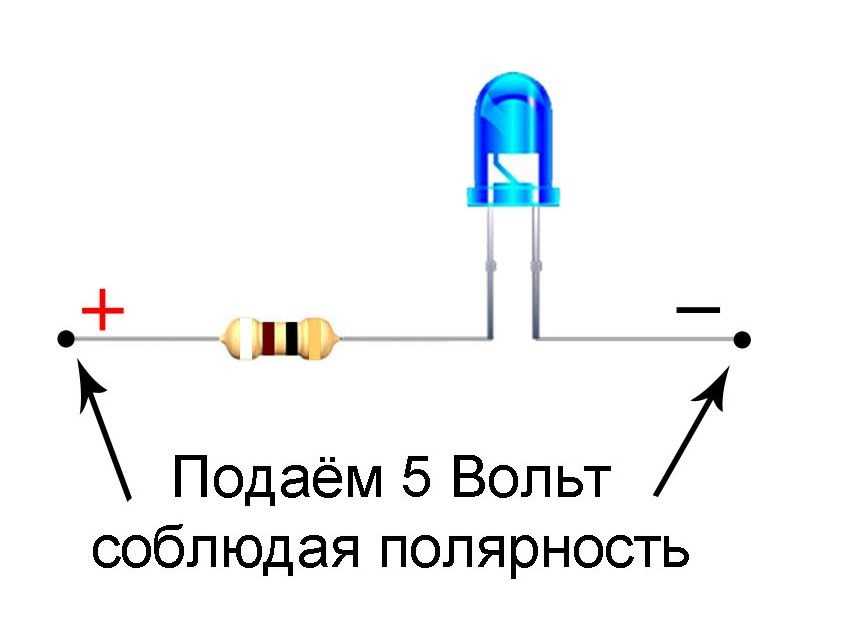

Как видно из рисунка самое простое включение предусматривает наличие источника постоянного тока напряжением +5В и двух элементов цепи: светодиода и резистора. При помощи закона Ома и элементарных математических вычислений можно без труда рассчитать значение сопротивления. Если IVD=20мА, UVD=3В, то получим
R=(5-3)/0.02=100 Ом.
При последовательно-параллельном включении нескольких светодиодов в каждую ветвь нужно включать элементы с одинаковым рабочим током. В противном случае невозможно правильно рассчитать компенсирующий резистор, что скажется на яркости свечения. Для быстрого и точного расчета более сложных электрических цепей применяют законы Кирхгофа. Сложнее ситуация обстоит с полноцветными диодами. Внутри корпуса размещены кристаллы красного, синего и зелёного цвета, которые соединены с выводами. Кроме этих трёх выводов имеется ещё один – общий (анод или катод). Подключение таких образцов требует точных данных о технических характеристиках, так как каждый цвет имеет разное падение напряжения. К примеру, модель MCDL-5013RGB (I=20мА):
Ured = 2.0В;
Ugreen = 3.5В;
Ublue = 3.5В.

В продаже можно встретить мигающие и RGB-диоды с двумя выводами, в корпусе которых уже вмонтирован управляющий чип. К ним подводят обычное 3-хвольтовое питание, а хорошо зарекомендовали они себя в новогодних гирляндах. Каждый производитель бытовой микропроцессорной техники и не только, старается оснащать новые модели светодиодными или жидкокристаллическими индикаторами. Бесспорно, жидкие кристаллы постепенно вытесняют LED-индикацию, но далеко не во всех областях промышленности.

Если по какой-то причине самостоятельно не хочется конструировать источник питания для светодиодов (заново изобретать велосипед), можно применить унифицированный блок, который свободно продаётся в специализированных магазинах.Простые самоделки в виде декоративных подсветок не требуют прецензионного питания, а значит, можно воспользоваться любым импульсным блоком питания (ИБП) на 5, 9 или 12В постоянного напряжения. Чтобы получить на выходе постоянное напряжение нестандартной величины можно самостоятельно доработать принципиальную схему, применив интегральную микросхему-стабилизатор.

Справа на рисунке представлено типовое включение интегрального стабилизатора LM317. Общий вывод выполняет роль регулировочного входа, задавая, таким образом, стабильно малый ток потребления. Подбирая значения резисторов R1 и R2 можно получить на выходе напряжение в пределах 1.25-25В. Наиболее точно застабилизировать Uвых можно путём замены обычного R2 на два последовательно соединённых резистора. Один из них – имеет фиксированное сопротивление, а второй подстроечный с малым отклонением от номинала. LM317 выпускается в разных корпусах, отличаясь максимальными токами нагрузки. Ниже представленная принципиальная схема представляет собой усиленный вариант предыдущей схемы.

Отличие заключается в установке силового транзистора на входе стабилизатора. Такое включение является классическим вариантом и позволяет нарастить ток в нагрузке до 5А. Однако у стабилизаторов напряжения есть несколько недостатков, ограничивающие их применение в питании излучающих диодов. Например, один из диодов вышел из строя «накоротко». Тогда всё напряжение равномерно распределится на оставшиеся элементы, что станет причиной роста тока нагрузки. Вывод один: диоды гаснут в результате цепной реакции. Поэтому, конструируя дорогостоящие светодиодные самоделки, обратите внимание на стабилизаторы тока. Схемотехнически стабилизатор тока не сильно отличается от стабилизатора напряжения, что заметно на рисунке. Главное отличие кроется в управляющем выводе, который заводят непосредственно к нагрузке. По приведенной формуле не сложно рассчитать выходной ток для конкретного светодиода. Количество светодиодов в нагрузке ограничено лишь напряжением питания микросхемы (37В), а величина тока может достигать 1А. Стабилизаторы тока широко применяются для тюнинга автомобиля, где бортовое напряжение может меняться в диапазоне от 11,5 до 14,2В. Скачки обратного напряжения(к которому очень чувствительны все типы LED диодов) исключаются путём установки в цепь обычного диода. Высоковольтные выбросы положительной полярности можно нейтрализовать добавлением супрессора на 24 вольта. Ниже показано готовое схемотехническое решение самого простого стабилизатора. Остаётся добавить пару советов о его эксплуатации.

Во-первых, на больших токах (от 350мА) необходимо позаботиться об теплоотводе. Во-вторых, Uст должно стремиться к 1.3В, чтобы снизить тепловые потери на LM317. Кстати, источники постоянного тока широко применяются в люстрах со светодиодной подсветкой. Имея в доме такой источник освещения, каждый радиолюбитель может своими глазами убедиться простотой и надёжностью такого схемотехнического решения.

Совершенствование источников питания излучающих диодов дало толчок развитию их нового типа – драйверов (LED drivers). Они очень схожи с токовыми стабилизаторами, но более функциональны и надёжны. В основе устройства заложена микросхема с параметрами, максимально подобранными под определённый тип диода. В качестве примера готового практического решения можно привести прожектора и фонари, в центре которых закреплён однокристальный мощный диод. Но чаще всего их используют в качестве подсветки жидкокристаллических дисплеев. Ключевым показателем работы драйвера является его энергетическая эффективность. Стремление достичь наибольших значений в соотношении Лм/Вт доказывает практическую пользу новых разработок в управлении мощными светодиодными лампами. Уже сегодня передовым производителям удалось найти оптимальное решение без ущерба критически важных параметров. Ещё один щепетильный момент – это надёжность. Изначально драйвер считался наиболее слабым звеном в светодиодной системе. Но интенсивное развитие рынка освещения дало толчок поиску потенциальных возможностей по совершенствованию параметров всей системы в целом. В настоящее время драйверы выпускаются как в пластиковом корпусе, так и в виде печатной платы.

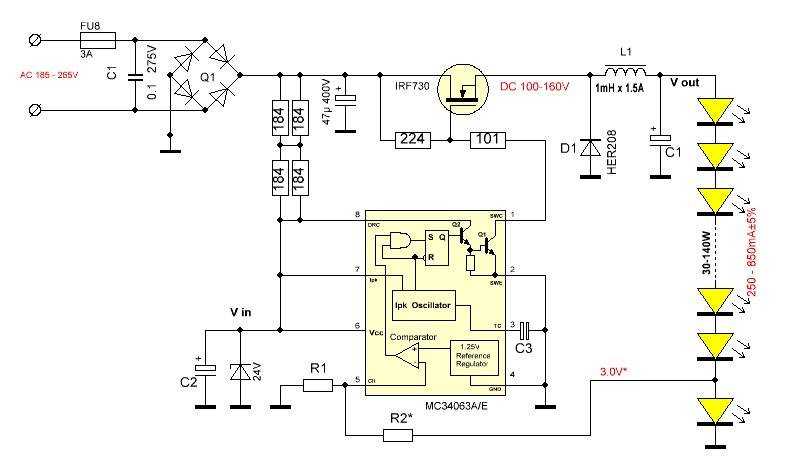

На рисунке наглядно показан вариант драйвера открытого типа. Главное их назначение подразумевает стабилизацию тока нагрузки, что необходимо для поддержания постоянной яркости свечения. Все драйверы – это импульсные преобразователи постоянного сигнала повышающего или понижающего типа с КПД более 90%. На практике прекрасно зарекомендовали себя повышающие преобразователи. Классический вариант такого устройства представлен на рисунке ниже. Главным элементом схемы является микросхема МР3204, к выходу которой рекомендуется подключать 3 светодиода.

Внутри микросхемы последовательно взаимодействуют генератор сигнала, ШИМ, модуль обратной связи, датчик тока и выходной усилитель на полевом транзисторе. Из рисунка следует, что при подаче высокого уровня сигнала на четвёртый вывод происходит накопление энергии в сердечнике дросселя L1. При размыкании полевого транзистора начинает заряжаться конденсатор С2 через диод D1. В следующий такт накопленная энергия поступает в нагрузку. Касательно практического применения рекомендуется использовать керамические конденсаторы и дроссель известных производителей. Значение резистора R1 подбирается под конкретный тип светодиодов и может варьироваться в широком диапазоне. Существуют и другие варианты включения МР3204, расширяющие её возможности.

А что, если в качестве источника питания применить унифицированный компьютерный блок питания? Тем более что для этих целей прекрасно подойдёт устройство с любого ПЭВМ, даже десятилетней давности. Одновременно возникает второй вопрос: «Весь ли ассортимент светодиодной продукции можно включать на выход такого БП?» Теоретически, да. Но, как упоминалось выше, практически эффективнее использовать стабилизаторы тока или специализированные драйверы. БП компьютера стабилизирует напряжение, а значит, радиолюбителю придётся самостоятельно подбирать нужный резистор. Исключение составляют ленты, в которых через равные промежутки уже запаяны резисторы. Таким образом, компьютерный блок питания наилучшим образом подходит для подключения к светодиодным лентам. Самостоятельная переделка БП займёт не более одного часа. Вначале нужно избавиться от жгута с проводами и разъёмами, которые больше нам не пригодятся. Эта операция легко реализуется при помощи мощного паяльника. Оставить нужно лишь два провода (+12В и общий вывод) для непосредственного соединения с нагрузкой. В старых блоках их можно запаять на контакты резервного разъёма 220В, предназначенного для подключения монитора. В остальном – индивидуальная фантазия и удобство. Стоит обратить внимание на тип ленты и её длину (количество диодов). Например, 5 метров ленты с кристаллами типа smd5050 двойной плотности потребляет порядка восьми ампер. Промышленные источники с токами нагрузки около 10А стоят очень дорого. Именно этим фактом обосновано практическое применение бывших в употреблении блоков питания ПЭВМ.

Подытоживая вышесказанное, можно отметить, что вопросу выбора подходящего источника питания следует уделять не меньше внимания, чем качеству светодиодов. От того, насколько правильно будет подобрано питание для инновационного освещения, будет зависеть срок службы всего изделия.

Как выбрать источник питания для светодиодов

Независимо от того, собираете ли вы свой собственный светодиодный светильник, ремонтируете и модернизируете существующие светильники или покупаете новые светодиодные светильники, вам необходимо найти правильный источник питания для ваших светодиодов. Вам понадобится драйвер светодиода постоянного тока или источник питания постоянного напряжения (или их комбинация), чтобы ваши светодиоды работали правильно. Есть много различных факторов, которые следует учитывать при выборе источника питания для светодиодного освещения. Этот пост расскажет об этих многих факторах и поможет вам выбрать правильный источник питания для ваших светодиодов!

ПЕРВОЕ… Убедитесь, что вы контролируете ток ваших светодиодов

Для большинства светодиодов требуется устройство ограничения тока (будь то драйвер или резисторы), чтобы предотвратить перенапряжение светодиодов. Этот драйвер постоянного тока или токоограничивающий резистор используется для регулирования тока светодиодов, обеспечивая их безопасную работу и максимально увеличивая срок их службы. Электрические характеристики светодиодов изменяются при нагреве; если ток не регулируется, светодиоды со временем будут потреблять слишком много тока. Это перерасход тока приведет к колебаниям яркости светодиода, что приведет к сильному внутреннему нагреву, что в конечном итоге приведет к выходу из строя светодиода. Если вы строите свой собственный светодиодный светильник или работаете с любым из наших звездообразных светодиодов, вам понадобится устройство постоянного тока в вашей системе. Большинство готовых светодиодных продуктов или светодиодных лент (которые вы покупаете прямо в магазине) уже имеют встроенные драйверы или резисторы для регулирования тока. Если вы не уверены, нужен ли вам источник постоянного тока, посмотрите этот полезный пост, чтобы узнать. Если у вас нет устройства ограничения тока, первым шагом будет поиск драйвера; но если ваш светодиодный продукт уже контролирует ток, вы можете следовать этому сообщению, чтобы найти источник питания постоянного напряжения.

Блок питания постоянного напряжения можно использовать для питания светодиодных ламп, в которых уже есть резисторы или драйверы постоянного тока. Эти типы продуктов обычно требуют постоянного напряжения постоянного тока. Если вы питаетесь от батареи или имеете постоянное напряжение постоянного тока, достаточное для ваших ламп, то считайте себя счастливчиком. В девяти случаях из десяти это не так, и вам понадобится блок питания, чтобы преобразовать вашу мощность в безопасное напряжение постоянного тока для ваших источников света. Например, светодиодные гибкие ленты имеют встроенные токоограничивающие резисторы (как вы можете видеть, встроенные в основание гибкой платы). Если бы вы захотели установить это в свой автомобиль, вам бы не понадобился источник питания. Автомобильные аккумуляторы выдают 12 В постоянного тока плюс-минус. Питания 12 В от аккумулятора будет вполне достаточно для ваших фонарей. Но для того, чтобы включить эти полосы в дома, необходим преобразователь переменного тока в постоянный, который будет принимать стандартное бытовое напряжение 120 В переменного тока и преобразовывать его в 12 В постоянного тока.

Как правильно выбрать блок питания?

Итак, вам нужен источник питания постоянного напряжения, который может преобразовывать переменное напряжение в доме в безопасное постоянное напряжение. Есть много факторов, которые влияют на поиск правильного источника питания для ваших нужд. Во-первых, мы должны заблокировать мощность, которая нам требуется от нашего источника питания.

Мощность

Для начала узнайте, сколько ватт будет потреблять ваш свет. Если вы хотите, чтобы от одного источника питания работало более одного источника света, вы должны суммировать мощности, чтобы найти общее количество используемых ватт. Удостоверьтесь, что у вас достаточно большой источник питания, предоставив себе запас на 20% от общей мощности, которую вы рассчитываете на основе своих светодиодов. Это легко сделать, умножив общую мощность на 1,2, а затем найдя блок питания, рассчитанный на эту мощность.

Например, у нас есть 4 ряда светодиодных лент мощностью около 12 Вт каждая. Простое их умножение покажет, что мощность нашей системы должна быть около 48 Вт. Теперь мы можем добавить 20% рекомендуемой амортизации с 48 x 1,2 = 57,6 Вт. Для этого проекта будет достаточно блока питания мощностью 60 Вт (или выше).

Напряжение/ток

При сборке светодиодного светильника или замене неисправного источника питания важно сначала убедиться, что выходное напряжение совместимо с напряжением светодиодов. Светодиодные продукты со встроенными регуляторами тока, как правило, довольно хорошо определяют, какое входное напряжение следует использовать. Например, для наших гибких светодиодных лент можно использовать источник питания на 12 В, поскольку это то, что им требуется.

Другим распространенным применением является использование мощных светодиодов с драйверами постоянного тока, для которых требуется входное напряжение постоянного тока. Скажем, у нас есть шесть светодиодов Cree, работающих от драйвера Mean Well LDD-H. Каждый светодиод работает при напряжении около 3,1 вольта. С шестью из них наше общее напряжение в этой последовательной цепи будет 18,6 В постоянного тока. Как правило, низковольтные драйверы, такие как Mean Well LDD-H, работают лучше, если у вас есть небольшой запас по напряжению, которое им требуется. Для этой установки я бы использовал источник питания с выходным напряжением не менее 24 В постоянного тока. Обратите внимание, что вы всегда должны убедиться, что используемый низковольтный драйвер (в данном случае Mean Well LDD-H) рассчитан на напряжение, которое вы хотите ввести. Mean Well LDD-H может выдержать 9-56VDC, так что у нас все готово в этой ситуации. Узнайте больше о расчете напряжения в различных цепях здесь.

Кроме того, убедитесь, что выбранный вами блок питания выдерживает потребляемую мощность. Напряжение в сети будет меняться в зависимости от того, где вы находитесь в мире. Убедитесь, что вы знаете, какая мощность переменного тока у вас: низкая (90–120 В переменного тока) или высокая (200–240 В переменного тока). Многие блоки питания, такие как продукты Mean Well, будут рассчитаны на полный диапазон, но всегда полезно знать ваш вход переменного тока и убедиться, что используемый вами блок питания подходит для этого.

Блоки питания для светодиодов с регулируемой яркостью

Если ваши светодиоды поддерживают диммирование и вы хотите отрегулировать их яркость, убедитесь, что вы выбрали блок питания с возможностью диммирования. В спецификациях источника питания должно быть указано, является ли источник питания диммируемым или нет, и какой тип управления диммером он использует. Я кратко расскажу о двух типах управления:

ШИМ-диммирование: Также известное как диммирование с широтно-импульсной модуляцией, может использоваться со всеми блоками питания. Даже блоки питания на нашем сайте, на которых в спецификациях не указано «диммируемый», можно диммировать с помощью настенных или удаленных диммеров с ШИМ. Это связано с тем, что диммеры с широтно-импульсной модуляцией встроены в полосу света, затемняясь на стороне цепи 12 В постоянного тока. Диммеры PWM фактически пульсируют свет на высоких частотах, чтобы изменить восприятие света невооруженным глазом. Чем выше частота, тем ярче они будут.

TRIAC Диммирование: Этот тип диммирования позволяет диммировать светодиоды стандартными диммерами. Вы должны убедиться, что источник питания подходит для диммирования переменного тока (TRIAC), проверив спецификации. Нашими текущими продуктами, которые предлагают такие элементы управления диммированием, являются блоки питания с регулируемой яркостью Magnitude. Эти источники питания работают, изменяя мощность на стороне переменного тока цепи с помощью диммера TRIAC. Изменение мощности, создаваемое диммером на входе переменного тока, будет изменять напряжение на выходе постоянного тока и управлять яркостью светодиодов. Диммеры TRIAC можно найти в обычных хозяйственных магазинах. Самыми популярными/узнаваемыми брендами будут Lutron и Leviton.

Температура и погода

Важным фактором, который нельзя упускать из виду при выборе блока питания, является область и окружающая среда, в которой он будет использоваться. Блоки питания работают наиболее эффективно, если они используются в пределах своих температурных параметров. Спецификации источника питания должны включать безопасный диапазон рабочих температур. Лучше всего работать в этом диапазоне и следить за тем, чтобы блок питания не размещался там, где может накапливаться тепло и превышать эту максимальную рабочую температуру. Как правило, втыкать блок питания в крошечный корпус без системы вентиляции — плохая идея. Это позволит даже минимальному теплу, выделяемому источником, накапливаться с течением времени и, в конечном итоге, нагревать источник питания. Поэтому убедитесь, что в помещении не слишком жарко или холодно, и что жар не может подняться до опасного уровня.

Каждый блок питания светодиодов также имеет класс защиты от проникновения (IP). Степень защиты IP состоит из двузначного кода, указывающего размер твердых частиц и давление жидкости, которым может противостоять блок питания. Первое число относится к размеру твердых частиц, которые может выдержать устройство, тогда как второе число относится к количеству жидкости, которое может выдержать устройство. По мере увеличения каждого числа растет и уровень защиты. По мере увеличения первого числа продукт становится защищенным все более и более мелкими объектами (вплоть до частиц пыли), что делает его менее восприимчивым к проникновению чего-либо и причинению ему вреда. По мере увеличения второго числа продукт переходит от защиты только при небольшом дожде к защите при полном погружении. Взгляните на полезную таблицу ниже и убедитесь, что у вас есть блок питания с рейтингом IP, который защитит ваш источник от окружающей среды, в которой он будет находиться.

Эффективность

Эффективность источника питания показывает количество энергии, которое фактически идет на загорание светодиода. Чем выше процент эффективности источника питания, тем больше энергии вы в конечном итоге сэкономите. Для светодиодных приложений рекомендуется выбирать источник питания с КПД 80% или выше. Обратите внимание на блоки питания Mean Well и Phihong, чтобы выбрать наиболее эффективный вариант, поскольку их рейтинги эффективности достигают 90-го процентиля.

Размер

При выборе источника питания для вашего светодиодного проекта важно знать, где его нужно разместить или установить. Если вы хотите поместить его внутрь продукта, который вы делаете, он должен быть достаточно маленьким, чтобы поместиться в отведенном месте. Если он находится вне приложения, у него должен быть способ установить рядом. Существует множество блоков питания, предлагаемых в различных размерах и формах в соответствии с вашими потребностями.

Класс II или Класс 2??

Эти два номинала легко перепутать, так что давайте убедимся, что теперь, когда мы подошли к концу понимания блоков питания для светодиодов, мы разобрались с ними. Блок питания класса 2 соответствует ограниченным уровням мощности, определенным Национальным электротехническим кодексом (NEC), и соответствует требованиям стандарта UL 1310. Источники питания класса 2 ограничены 60 В постоянного тока и 100 Вт. Поскольку их мощность ограничена, блоки питания класса 2 не могут питать такое же количество светодиодов, как и другие источники питания, не соответствующие номиналу. Здесь вы должны решить, хотите ли вы работать на большей длине от одного источника питания или придерживаться безопасности источника питания класса 2, защищенного от огня и поражения электрическим током.

Класс II на самом деле относится только к входным и выходным проводам с двойной изоляцией. Драйверы класса II популярны, поскольку не требуют заземления.

Найдите наиболее подходящий для вас блок питания

Надеемся, что этот пост помог вам найти правильный блок питания для ваших светодиодных фонарей. Существует множество вариантов на выбор, поэтому не торопитесь и выберите тот, который лучше всего подходит для вашей ситуации и соответствует требованиям безопасности из окружающей его области, чтобы он прослужил долго. Если вы ищете, с чего начать, я очень рекомендую блоки питания Mean Well, это уважаемый бренд с большим количеством драйверов и расходных материалов для светодиодов с фантастическими гарантиями.

По техническим вопросам или если вам нужна дополнительная помощь, звоните нам по телефону (802) 728-6031 или пишите по адресу [email protected]. Наша служба технической поддержки доступна с 8:00 до 17:00. EST с понедельника по пятницу.
