Потому что нужно грамотно решить сразу две задачи:
Если проигнорировать любой из этих пунктов, светодиод моментально накроется медным тазом.
В самом простейшем случае ограничить ток через светодиод можно резистором и/или конденсатором. А предотвратить пробой от обратного напряжения можно с помощью обычного диода или еще одного светодиода.
Поэтому самая простая схема подключения светодиода к 220В состоит всего из нескольких элементов:
Защитный диод может быть практически любым, т.к. его обратное напряжение никогда не будет превышать прямого напряжения на светодиоде, а ток ограничен резистором.
Сопротивление и мощность ограничительного (балластного) резистора зависит от рабочего тока светодиода и рассчитывается по закону Ома:
R = (Uвх — ULED) / I
А мощность рассеивания резистора рассчитывается так:
P = (Uвх — ULED)2 / R
где Uвх = 220 В,
ULED — прямое (рабочее) напряжение светодиода. Обычно оно лежит в пределах 1.5-3.5 В. Для одного-двух светодиодов им можно пренебречь и, соответственно, упростить формулу до R=Uвх/I,
I — ток светодиода. Для обычных индикаторных светодиодов ток будет 5-20 мА.
Допустим, нам нужно получить средний ток через светодиод = 20 мА, следовательно, резистор должен быть:
R = 220В/0.020А = 11000 Ом (берем два резистора: 10 + 1 кОм)
P = (220В)2/11000 = 4.4 Вт (берём с запасом: 5 Вт)
Необходимое сопротивление резистора можно взять из таблицы ниже.
Таблица 1. Зависимость тока светодиода от сопротивления балластного резистора.
| Сопротивление резистора, кОм | Амплитудное значение тока через светодиод, мА | Средний ток светодиода, мА | Средний ток резистора, мА | Мощность резистора, Вт |
|---|---|---|---|---|
| 43 | 7.2 | 2.5 | 5 | 1.1 |
| 24 | 13 | 4.5 | 9 | 2 |
| 22 | 14 | 5 | 10 | 2.2 |
| 12 | 26 | 9 | 18 | 4 |
| 10 | 31 | 11 | 22 | 4.8 |
| 7.5 | 41 | 15 | 29 | 6.5 |
| 4.3 | 72 | 51 | 11.3 | |
| 2.2 | 141 | 50 | 100 | 22 |
В предыдущих схемах защитный диод был включен встречно-параллельно, однако его можно разместить и так:
Это вторая схема включения светодиодов на 220 вольт без драйвера.
В этой схеме ток через резистор будет в 2 раза меньше, чем в первом варианте. А, следовательно, на нем будет выделяться в 4 раза меньше мощности. Это несомненный плюс.
Но есть и минус: к защитному диоду прикладывается полное (амплитудное) напряжение сети, поэтому любой диод здесь не прокатит. Придется подобрать что-нибудь с обратным напряжением 400 В и выше. Но в наши дни это вообще не проблема. Отлично подойдет, например, вездесущий диод на 1000 вольт — 1N4007 (КД258).
Не смотря на распространенное заблуждение, в отрицательные полупериоды сетевого напряжения, светодиод все-таки будет находиться в состоянии электрического пробоя. Но благодаря тому, что сопротивление обратносмещенного p-n-перехода защитного диода очень велико, ток пробоя будет недостаточен для вывода светодиода из строя.
Внимание! Все простейшие схемы подключения светодиодов в 220 вольт имеют непосредственную гальваническую связь с сетью, поэтому прикосновение к ЛЮБОЙ точке схемы — ЧРЕЗВЫЧАЙНО ОПАСНО!
Для уменьшения величины тока прикосновения нужно располовинить резистор на две части, чтобы получилось как показано на картинках:
Благодаря такому решению, даже поменяв местами фазу и ноль, ток через человека на «землю» (при случайном прикосновении) никак не сможет превысить 220/12000=0.
018А. А это уже не так опасно.
В обеих схемах светодиод будет светиться только в положительный полупериод сетевого напряжения. То есть он будет мерцать с частой 50 Гц или 50 раз в секунду, причём размах пульсаций будет равен 100% (10 мс горит, 10 мс не горит и так далее). Это будет заметно глазу.
К тому же, при подсветке мерцающими светодиодами каких-либо движущихся объектов, например, лопастей вентилятора, колес велосипеда и т.п., неизбежно будет возникать стробоскопический эффект. В некоторых случаях данный эффект может быть неприемлем или даже опасен. Например, при работе за станком может показаться, что фреза неподвижна, а на самом деле она вращается с бешенной скоростью и только и ждет, чтобы вы сунули туда пальцы.
Чтобы сделать пульсации менее заметными, можно удвоить частоту включения светодиода с помощью двухполупериодного выпрямителя (диодного моста):
Обратите внимание, что по сравнению со схемой #2 при том же самом сопротивлении резисторов, мы получили в два раза больший средний ток.
И, соответственно, в четыре раза большую мощность рассеивания резисторов.
К диодному мосту при этом не предъявляется каких-либо особых требований, главное, чтобы диоды, из которых он состоит, выдерживали половину рабочего тока светодиода. Обратное напряжение на каждом из диодов будет совсем ничтожным.
Еще, как вариант, можно организовать встречно-параллельное включение двух светодиодов. Тогда один из них будет гореть во время положительной полуволны, а второй — во время отрицательной.
Фишка в том, что при таком включении максимальное обратное напряжение на каждом из светодиодов будет равно прямому напряжению другого светодиода (несколько вольт максимум), поэтому каждый из светодиодов будет надежно защищен от пробоя.
Светодиоды следует разместить как можно ближе друг к другу. В идеале — попытаться найти сдвоенный светодиод, где оба кристалла размещены в одном корпусе и у каждого свои выводы (хотя я таких ни разу не видел).
Вообще говоря, для светодиодов, выполняющих индикаторную функцию, величина пульсаций не очень-то и важна.
Для них самое главное — это максимально заметная разница между включенным и выключенным состоянием (индикация вкл/выкл, воспроизведение/запись, заряд/разряд, норма/авария и т.п.)
А вот при создании светильников, всегда нужно стараться свести пульсации к минимуму. И не столько из-за опасностей стробоскопического эффекта, сколько из-за их вредного влияния на организм.
Все зависит от частоты: чем она ниже, тем заметнее пульсации. На частотах выше 300 Гц пульсации становятся совершенно невидимыми и вообще никак не нормируются, то есть даже 100%-ные считаются нормой.
Не смотря на то, что пульсации освещенности на частотах 60-80 Гц и выше визуально не воспринимаются, тем не менее, они способны вызывать повышенную усталость глаз, общую утомляемость, тревожность, снижение производительности зрительной работы и даже головные боли.
Для предотвращения вышеперечисленных последствий, международный стандарт IEEE 1789-2015 рекомендует максимальный уровень пульсаций яркости для частоты 100 Гц — 8% (гарантированно безопасный уровень — 3%).
Для частоты 50 Гц — это будут 1.25% и 0.5% соответственно. Но это для перфекционистов.
На самом деле, для того, чтобы пульсации яркости светодиода перестали хоть как-то досаждать, достаточно, чтобы они не превышали 15-20%. Именно таков уровень мерцания ламп накаливания средней мощности, а ведь на них никто и никогда не жаловался. Да и наш российский СНиП 23-05-95 допускает мерцание света в 20% (и только для особо кропотливых и ответственных работ требование повышено до 10%).
В соответствии с ГОСТ 33393-2015 «Здания и сооружения. Методы измерения коэффициента пульсации освещенности» для оценки величины пульсаций вводится специальный показатель — коэффициент пульсаций (Кп).
Коэфф. пульсаций в общем рассчитывается по сложной формуле с применением интегральной функции, но для гармонических колебаний формула упрощается до следующей:
Кп = (Еmax — Emin) / (Emax + Emin) ⋅ 100%,
где Емах — максимальное значение освещенности (амплитудное), а Емин — минимальное.
Мы будем использовать эту формулу для расчета емкости сглаживающего конденсатора.
Очень точно определить пульсации любого источника света можно при помощи солнечной панели и осциллографа:
Посмотрим, как включить светодиод в сеть 220 вольт, чтобы снизить пульсации. Для этого проще всего подпаять параллельно светодиоду накопительный (сглаживающий) конденсатор:
Из-за нелинейного сопротивления светодиодов, расчет емкости этого конденсатора является довольно нетривиальной задачей.
Однако, эту задачу можно упростить, если сделать несколько допущений. Во-первых, представить светодиод в виде эквивалентного постоянного резистора:
А во-вторых, сделать вид, что яркость светодиода (а, следовательно, и освещенность) имеет линейную зависимость от тока.
Давайте попробуем приблизительно рассчитать емкость конденсатора на конкретном примере.
Допустим, мы хотим получить коэфф.
пульсаций 2.5% при токе через светодиод 20 мА. И пусть в нашем распоряжении оказался светодиод, на котором при токе в 20 мА падает 2 В. Частота сети, как обычно, 50 Гц.
Так как мы решили, что яркость линейно зависит от тока через светодиод, а сам светодиод мы представили в виде простого резистора, то освещенность в формуле расчета коэффициента пульсаций можем спокойно заменить на напряжение на конденсаторе:
Кп = (Umax — Umin) / (Umax + Umin) ⋅ 100%
Подставляем исходные данные и вычисляем Umin:
2.5% = (2В — Umin) / (2В + Umin) ⋅ 100% => Umin = 1.9В
Период колебаний напряжения в сети равен 0.02 с (1/50).
Таким образом, осциллограмма напряжения на конденсаторе (а значит и на нашем упрощенном светодиоде) будет выглядеть примерно вот так:
Вспоминаем тригонометрию и считаем время заряда конденсатора (для простоты не будем учитывать сопротивление балластного резистора):
tзар = arccos(Umin/Umax) / 2πf = arccos(1.
9/2) / (2⋅3.1415⋅50) = 0.0010108 с
Весь остальной остаток периода кондер будет разряжаться. Причем, период в данном случае нужно сократить в два раза, т.к. у нас используется двухполупериодный выпрямитель:
tразр = Т — tзар = 0.02/2 — 0.0010108 = 0.008989 с
Осталось вычислить емкость:
C = ILED⋅ dt/dU = 0.02 ⋅ 0.008989/(2-1.9) = 0.0018 Ф (или 1800 мкФ)
На практике вряд ли кто-то будет ставить такой большой кондер ради одного маленького светодиодика. Хотя, если стоит задача получить пульсации в 10%, то нужно всего 440 мкФ.
Обратили внимание, насколько большая мощность выделяется на гасящем резисторе? Мощность, которая тратится впустую. Нельзя ли ее как-нибудь уменьшить?
Оказывается, еще как можно! Достаточно вместо активного сопротивления (резистора) взять реактивное (конденсатор или дроссель).
Дроссель мы, пожалуй, сразу откинем из-за его громоздкости и возможных проблем с ЭДС самоиндукции.
А насчет конденсаторов можно подумать.
Как известно, конденсатор любой емкости обладает бесконечным сопротивлением для постоянного тока. А вот сопротивление переменному току рассчитывается по этой формуле:
Rc = 1 / 2πfC
то есть, чем больше емкость C и чем выше частота тока f — тем ниже сопротивление.
Прелесть в том, что на реактивном сопротивлении и мощность тоже реактивная, то есть ненастоящая. Она как бы есть, но ее как бы и нет. На самом деле эта мощность не совершает никакой работы, а просто возвращается назад к источнику питания (в розетку). Бытовые счетчики ее не учитывают, поэтому платить за нее не придется. Да, она создает дополнительную нагрузку на сеть, но вас, как конечного потребителя, это вряд ли сильно обеспокоит =)
Таким образом, наша схема питания светодиодов от 220В своими руками приобретает следующий вид:
Но! Именно в таком виде ее лучше не использовать, так как в этой схеме светодиод уязвим для импульсных помех.
Включение или выключение распложенных на одной с вами линии мощной индуктивной нагрузки (двигатель кондиционера, компрессор холодильника, сварочный аппарат и т.п.) приводит к появлению в сети очень коротких выбросов напряжения. Конденсатор С1 представляет для них практически нулевое сопротивление, следовательно мощный импульс направится прямиком к С2 и VD5.
К сожалению, электролитические конденсаторы, из-за своей большой паразитной индуктивности, плохо справляются с ВЧ-помехами, поэтому большая часть энергии импульса пойдет через p-n-переход светодиода.
Еще один опасный момент возникает в случае включения схемы в момент пучности напряжения в сети (т.е. в тот самый момент, когда напряжение в розетке находится на пике своего значения). Т.к. С1 в этот момент полностью разряжен, то возникает слишком большой бросок тока через светодиод.
Все это со временем это приводит к прогрессирующей деградации кристалла и падению яркости свечения.
Во избежание таких печальных последствий, схему нужно дополнить небольшим гасящим резистором на 47-100 Ом и мощностью 1 Вт.
Кроме того, резистор R1 будет выступать в роли предохранителя на случай пробоя конденсатора С1.
Получается, что схема включения светодиода в сеть 220 вольт должна быть такой:
И остается еще один маленький нюанс: если выдернуть эту схему из розетки, то на конденсаторе С1 останется какой-то заряд. Остаточное напряжение будет зависеть от того, в какой момент была разорвана цепь питания и в отдельных случаях может превышать 300 вольт.
А так как конденсатору некуда разряжаться, кроме как через свое внутреннее сопротивление, то заряд может сохраняться очень долго (сутки и более). И все это время кондер будет ждать вас или вашего ребенка, через которого можно будет как следует разрядиться. Причем, для того, чтобы получить удар током, не нужно лезть в недра схемы, достаточно просто прикоснуться к обоим контактам штепсельной вилки.
Чтобы помочь кондеру избавиться от ненужного заряда, подключим параллельно ему любой высокоомный резистор (например, на 1 МОм). Этот резистор не будет оказывать никакого влияния на расчетный режим работы схемы.
Он даже греться не будет.

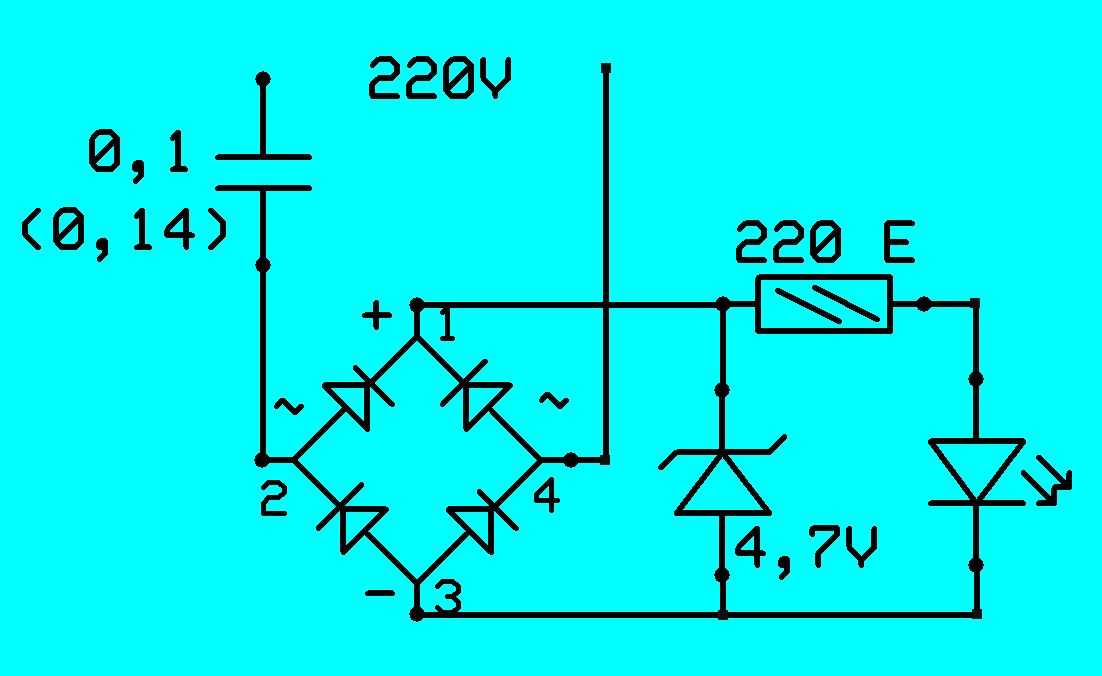

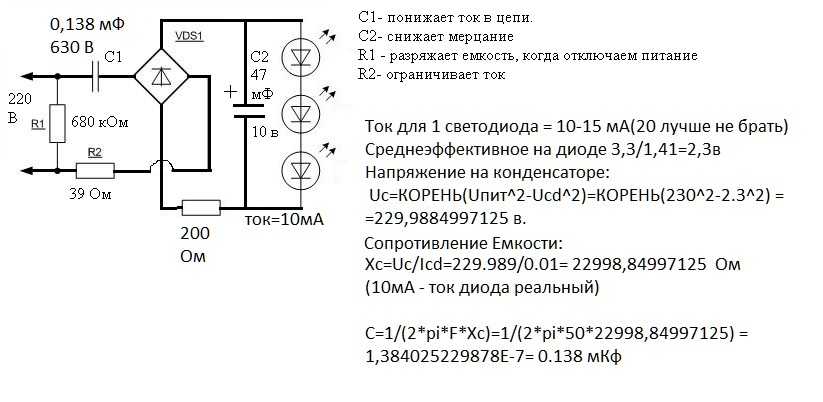

Таким образом, законченная схема подключения светодиода к сети 220В (с учетом всех нюансов и доработок) будет выглядеть так:
Значение емкости конденсатора C1 для получения нужного тока через светодиод можно сразу взять из Таблицы 2, а можно рассчитать самостоятельно.
Вот здесь можно посмотреть, как еще сильнее усовершенствовать данную схему, добавив в нее стабилизатор тока на одном транзисторе и стабилитроне. Это существенно понизит пульсации и продлит срок службы светодиодов.
Не буду приводить утомляющие математические выкладки, дам сразу готовую формулу емкости (в Фарадах):
C = I / (2πf√(U2вх — U2LED)) [Ф],
где I — ток через светодиод, f — частота тока (50 Гц), Uвх — действующее значение напряжения сети (220В), ULED — напряжение на светодиоде.
Если расчет ведется для небольшого числа последовательно включенных светодиодов, то выражение √(U2вх — U2LED) приблизительно равно Uвх, следовательно формулу можно упростить:
C ≈ 3183 ⋅ ILED / Uвх [мкФ]
а, раз уж мы делаем расчеты под Uвх = 220 вольт, то:
C ≈ 15 ⋅ ILED [мкФ]
Таким образом, при включении светодиода на напряжение 220 В, на каждые 100 мА тока потребуется примерно 1.
Кто не в ладах с математикой, заранее посчитанные значения можно взять из таблицы ниже.
Таблица 2. Зависимость тока через светодиоды от емкости балластного конденсатора.
| C1 | 15 nF | 68 nF | 100 nF | 150 nF | 330 nF | 680 nF | 1000 nF |
|---|---|---|---|---|---|---|---|
| ILED | 1 mA | 4.5 mA | 6.7 mA | 10 mA | 22 mA | 45 mA | 67 mA |
В качестве гасящих рекомендуется применять помехоподавляющие конденсаторы класса Y1, Y2, X1 или X2 на напряжение не менее 250 В. Они имеют прямоугольный корпус с многочисленными обозначениями сертификатов на нем. Выглядят так:
Если вкратце, то:
Используются в бытовых приборах с номинальным напряжением сети до 250 В, выдерживают скачек до 2.5 кВ;Допустимо применять отечественные пленочные конденсаторы К73-17 на 400 В (а лучше — на 630 В).
Сегодня широкое распространение получили китайские «шоколадки» (CL21), но в виду их крайне низкой надежности, очень рекомендую удержаться от соблазна применять их в своих схемах. Особенно в качестве балластных конденсаторов.
Внимание! Полярные конденсаторы ни в коем случае нельзя использовать в качестве балластных!
Итак, мы рассмотрели, как подключать светодиод к 220В (схемы и их расчет). Все приведенные в данной статье примеры хорошо подходят для одного или нескольких маломощных светодиодов, но совершенно нецелесообразны для мощных светильников, например, ламп или прожекторов — для них лучше использовать полноценные схемы, которые называются драйверами.
Обычно светодиоды подключаются к 220В при помощи драйвера, рассчитанного под их характеристики. Но если требуется подключить только один маломощный светодиод, например, в качестве индикатора, то применение драйвера становится нецелесообразным. В таких случаях возникает вопрос — как подключить светодиод к 220 В без дополнительного блока питания.
Содержание
В отличие от драйвера, который питает светодиод постоянным током и сравнительно небольшим напряжением (единицы-десятки вольт), сеть выдает переменное синусоподобное напряжение с частотой 50 Гц и средним значением 220 В.
Поскольку светодиод пропускает ток только в одну сторону, то светиться он будет только на определенных полуволнах:
То есть led при таком питании светится не постоянно, а мигает с частотой 50 Гц. Но из-за инерционности человеческого зрения это не так заметно.
В то же время напряжение обратной полярности, хотя и не заставляет led светиться, все же прикладывается к нему и может вывести из строя, если не предпринять никаких защитных мер.
Самый простой способ (читайте про все возможные способы подключения led) – подключение при помощи гасящего резистора, включенного последовательно со светодиодом. При этом нужно учесть, что 220 В – это среднеквадратичное значение U в сети. Амплитудное значение составляет 310 В, и его нужно учитывать при расчете сопротивления резистора.
Кроме того, необходимо обеспечить защиту светоизлучающего диода от обратного напряжения той же величины. Это можно сделать несколькими способами.
Рассмотрим схему подключения более подробно.
В схеме используется выпрямительный диод 1N4007 с обратным напряжением 1000 В. При изменении полярности все напряжение будет приложено именно к нему, и led оказывается защищенным от пробоя.
Такой вариант подключения наглядно показан в этом ролике:
Также здесь описывается, как определить расположение анода и катода у стандартного маломощного светодиода и рассчитать сопротивление гасящего резистора.
Здесь подойдет любой маломощный диод, включенный встречно-параллельно с led. Обратное напряжение при этом будет приложено к гасящему резистору, т.к. диод оказывается включенным в прямом направлении.
Схема подключения выглядит следующим образом:
Принцип аналогичен предыдущему, только здесь светоизлучающие диоды горят каждый на своем участке синусоиды, защищая друг друга от пробоя.
Обратите внимание, что подключение светодиода к питанию 220В без защиты ведет к быстрому выходу его из строя.
Схемы подключения к 220В при помощи гасящего резистора обладают одним серьезным недостатком: на резисторе выделяется большая мощность.
Например, в рассмотренных случаях используется резистор сопротивлением 24 Ком, что при напряжении 220 В обеспечивает ток около 9 мА. Таким образом, мощность, рассеиваемая на резисторе, составляет:
9 * 9 * 24 = 1944 мВт, приблизительно 2 Вт.
То есть для оптимального режима работы потребуется резистор мощностью не менее 3 Вт.
Если же светодиодов будет несколько, и они будут потреблять больший ток, то мощность будет расти пропорционально квадрату тока, что сделает применение резистора нецелесообразным.
Применение резистора недостаточной мощности ведет к его быстрому перегреву и выходу из строя, что может вызвать короткое замыкание в сети.
В таких случаях в качестве токоограничивающего элемента можно использовать конденсатор.
Преимущество этого способа в том, что на конденсаторе не рассеивается мощность, поскольку его сопротивление носит реактивный характер.
Здесь показана типовая схема подключения светоизлучающего диода в сеть 220В при помощи конденсатора. Поскольку конденсатор после отключения питания может хранить в себе остаточный заряд, представляющий опасность для человека, его необходимо разряжать при помощи резистора R1. R2 защищает всю схему от бросков тока через конденсатор при включении питания. VD1 защищает светодиод от напряжения обратной полярности.
Конденсатор должен быть неполярным, рассчитанным на напряжение не менее 400 В.
Применение полярных конденсаторов (электролит, тантал) в сети переменного тока недопустимо, т.к. ток, проходящий через них в обратном направлении, разрушает их конструкцию.
Емкость конденсатора рассчитывается по эмпирической формуле:
где U – амплитудное напряжение сети (310 В),
I – ток, проходящий через светодиод (в миллиамперах),
Uд – падение напряжения на led в прямом направлении.
Допустим, нужно подключить светодиод с падением напряжения 2 В при токе 9 мА. Исходя из этого, рассчитаем емкость конденсатора при подключении одного такого led к сети:
Данная формула действительна только для частоты колебаний напряжения в сети 50 Гц. На других частотах потребуется пересчет коэффициента 4,45.
При подключении led к сети 220В существуют некоторые особенности, связанные с величиной проходящего тока. Например, в распространенных выключателях освещения с подсветкой, светодиод включается по схеме, изображенной ниже:
Как видно, здесь отсутствуют защитные диоды, а сопротивление резистора выбрано таким образом, чтобы ограничить прямой ток led на уровне около 1 мА. Нагрузка в виде лампы также служит ограничителем тока. При такой схеме подключения светодиод будет светиться тускло, но достаточно для того, чтобы разглядеть выключатель в комнате в ночное время. Кроме того, обратное напряжение будет приложено в основном к резистору при разомкнутом ключе, и светоизлучающий диод оказывается защищенным от пробоя.
Если требуется подключить к 220В несколько светодиодов, можно включить их последовательно на основе схемы с гасящим конденсатором:
При этом все led должны быть рассчитаны на одинаковый ток для равномерного свечения.
Можно заменить шунтирующий диод встречно-параллельным подключением светодиодов:
В обоих случаях нужно будет пересчитать величину емкости конденсатора, т.к. возрастет напряжение на светодиодах.
Параллельное (не встречно-параллельное) подключение led в сеть недопустимо, поскольку при выходе одной цепи из строя через другую потечет удвоенный ток, что вызовет перегорание светодиодов и последующее короткое замыкание.
Еще несколько вариантов недопустимого подключения светоизлучающих диодов в сеть 220В описаны в этом видео:
Здесь показано, почему нельзя:
При подключении к 220В следует учитывать, что выключатель освещения обычно размыкает фазный провод. Ноль при этом проводится общим по всему помещению. Кроме того, электросеть зачастую не имеет защитного заземления, поэтому даже на нулевом проводе присутствует некоторое напряжение относительно земли. Также следует иметь в виду, что в некоторых случаях провод заземления подключается к батареям отопления или водопроводным трубам. Поэтому при одновременном контакте человека с фазой и батареей, особенно при монтажных работах в ванной комнате, есть риск попасть под напряжение между фазой и землей.
В связи с этим, при подключении в сеть лучше отключать и ноль, и фазу при помощи пакетного автомата во избежание поражения током при прикосновении к токоведущим проводам сети.
Описанные здесь способы подключения светодиодов в сеть 220В целесообразно применять только при использовании маломощных светоизлучающих диодов в целях подсветки или индикации.
Мощные led так подключать нельзя, поскольку нестабильность сетевого напряжения приводит к их быстрой деградации и выходу из строя. В таких случаях нужно применять специализированные блоки питания светодиодов – драйверы.
Задавать вопрос
спросил
Изменено 8 лет, 5 месяцев назад
Просмотрено 9к раз
\$\начало группы\$
Я разрабатываю рамку для фотографий на заказ с подсветкой и хочу разместить блок питания (или его отсутствие) внутри корпуса рамы.
Проблема в том, что так как конструкция рамы более-менее тонкая, у меня нет места для размещения блока питания, поэтому я столкнулся с таким сомнением, можно ли сделать схему для использования светодиодной ленты, которая подключается напрямую к 220в без использования источника питания?.
Мои познания в электронике почти нулевые, я наткнулся на несколько ссылок, объясняющих, как питать светодиодные ленты напрямую от 200 В, но, честно говоря, я понятия не имею, какие проблемы, преимущества или недостатки я мог найти, и используемый язык был довольно продвинутым. для меня.
По сути, я хочу знать, возможно ли это и что для этого требуется.
Пожалуйста, объясните мне, как Если мне 6 лет, спасибо!.
\$\конечная группа\$
5
\$\начало группы\$
Пояснение для тех, кому нужен ответ «как за 6 лет»:
Можно, можно собрать простую схему для светодиода, но не делай этого. Просто используйте старое зарядное устройство для телефона или какой-нибудь внешний блок питания, потому что, если вы не будете — вам нужна серьезная и надежная изоляция
Это более проблематично, чем просто использование источника питания и некоторого резистора.В сети переменного тока опасно не только напряжение. Это также источник высокой энергии. Если ваша рама упадет, корпус может сломаться, а провода соединиться между собой — это может привести к короткому замыканию и возгоранию .
Однако — вы можете сделать очень прочный/надежный корпус и убедиться, что провода не будут соединяться друг с другом, несмотря ни на что (удары о землю, натяжение шнура) — вы можете использовать 9Диод 0052 + резистор 1 Вт или диод + конденсатор + резистор схема в качестве ограничителя тока для светодиода (маленький светодиод, а не светодиод питания).
Просто поищите в Интернете «светодиод работает от сети» и держитесь подальше от Instructables . Я видел там много безответственных и опасных туториалов. Вот один пример:
Будьте осторожны со светодиодом, если он взорвется.
Светодиоды содержат мышьяк, который, как известно, ядовит для многоклеточных организмов.
\$\конечная группа\$
6
\$\начало группы\$
Разработайте свою раму для источника питания 5 В. Это в основном означает светодиод и резистор последовательно. Подключите его к кабелю USB, плоский конец, контакты 1 (питание) и 4 (земля). Вы можете получить кабели очень дешево у любого поставщика электронных гаджетов.
Пока вы покупаете кабель, возьмите зарядное устройство USB. Небольшой и легко доступный менее чем за 10 евро.
Создать блок питания 220 В -> LED, который поместится в фоторамку, не невозможно. Но это непросто, и разработка и тестирование такого источника питания сопряжены со смертельным напряжением. Если вам нужны инструкции, вы не должны этого делать. Поскольку коммерческие источники питания легко доступны, давайте просто используем один из них.
\$\конечная группа\$
5
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Электронная почта
Требуется, но не отображается
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.
9Лампа 0000 — Могу ли я использовать один светодиод от светодиодной лампочки на 220 В для ремонта моего светодиодного фонаря на 1,5 В?спросил
Изменено 2 месяца назад
Просмотрено 368 раз
\$\начало группы\$ Обновление
: я не смог выпаять светодиоды из платы-донора, не разрушив их. Они просто отказываются отрываться. Это поднимает вопрос для меня:
Они там вообще впаяны или изготовлены как единое целое и их нельзя выпаивать?
У моего фонарика разбит светодиод, торец корпуса светодиода оголен, и он не светится.
Как следует из названия, будет ли возможно использовать один светодиод от светодиодной лампочки на 220 В для ремонта моего фонарика на 1,5 В?
Как мне узнать номинальное напряжение (или, точнее, мне нужно напряжение включения ниже 1,5 В (?) (может быть, нет? —> см.
Edit2 ниже)) каждого светодиода внутри моей дополнительной светодиодной лампы 1 $ (9W в моем случае)?
Так как она очень дешевая, эта лампа не имеет полностью переключающего регулятора. Это просто «регулятор», который, вероятно, имеет огромные пульсации, которых мы не видим, потому что он скрытно отключается на частоте 60 Гц.
Вот фото схемы:
Там почти дюжина светодиодов, даже если один вынуть и заменить на короткозамкнутый, лампа будет немного перегружена, но работать будет (с приемлемые потери во время работы, в любом случае это было дешево.)
Редактировать:
Этот метод не будет работать на светодиодном фонарике с питанием 1,5 В AA, потому что светодиодная лампа имеет светодиоды, которые включаются только при напряжении 4,5 В. Я проверил с моей 12-вольтовой шиной питания компьютера, и только 2 светодиода из этой серии загорелись. Я не мог подняться до 3. По какой-то причине пороговые напряжения очень высоки для этих типов дешевых осветительных светодиодов.
Почему?
Edit2: Мой фонарик имеет простую схему, которая что-то делает с необработанными 1,5 В, прежде чем подавать их на светодиод. Кто-нибудь знает, что это делает? Интересно, сколько вольт было у моего светодиода в качестве порога, прежде чем он сломался.
\$\конечная группа\$
18
\$\начало группы\$
В связи со спросом на светодиоды для подсветки телевизора производство белых светодиодов < 3 В теперь предлагает 6 В, 9 В. Это чипы с каскадным одиночным диодом, кратным 3 В, и выглядят одинаково на 2835 SMD, если не присматриваться.
https://lumileds.com/products/mid-power-leds/luxeon-2835-architectural/
Фонарик твоего папы будет иметь индуктор SMD, который имеет более темный цвет, чем колпачки или резисторы с колпачком, диодом и 2-транзисторным генератором, установленным в качестве повышающего регулятора напряжения.
У меня есть сотни сумок, полных сверхъярких белых 5-миллиметровых светодиодов для тех, у кого есть хорошее приложение.
\$\конечная группа\$
\$\начало группы\$
Краткий ответ: нет, светодиод в вашем фонарике работать не будет. Как заявляли другие, светодиодные чипы в бытовых светодиодных лампах имеют более высокое напряжение. Я считаю, что внутри у них есть несколько светодиодов на кристалле для повышения рабочего напряжения.
У создателя контента BigClive на Youtube есть несколько увлекательных разборок светодиодных ламп. Очень познавательно.
\$\конечная группа\$
\$\начало группы\$
В вашей светодиодной лампе несколько микросхем, но на каждой из этих микросхем есть несколько светодиодных переходов. Практически несколько светодиодов в одном корпусе. Поскольку есть несколько последовательных светодиодов, среднее прямое напряжение будет намного выше.
В вашем светодиодном фонарике используется стандартная повышающая схема или интегральная схема для повышения напряжения с 1,5 В до 3,0 вольт, необходимого для освещения одного светодиода. Это похоже на похитителя джоулей.
Вы не сможете правильно использовать чипы от лампочки в фонарике, потому что целевые напряжения разные. Вы можете попробовать, схема в фонарике может быть достаточно мощной, но она может не работать без изменения значений компонентов схемы.
\$\конечная группа\$
\$\начало группы\$
Этот метод не будет работать на светодиодном фонарике с питанием 1,5 В AA, потому что светодиодная лампа имеет светодиоды, которые включаются только при напряжении 4,5 В. Я проверил с моей 12-вольтовой шиной питания компьютера, и только 2 светодиода из этой серии загорелись. Я не мог подняться до 3. По какой-то причине пороговые напряжения очень высоки для этих типов дешевых осветительных светодиодов.
Почему?
Дешевые лампочки работают от выпрямленного сетевого напряжения, используя линейный регулятор в качестве драйвера. Поскольку линейный стабилизатор рассеивает тепло пропорционально падению напряжения на нем, большая часть напряжения должна падать на светодиодах. Поскольку у вас есть линейное напряжение 220 В RMS и 20 светодиодов, каждый из них должен падать примерно на 15 В при полной яркости.
Если бы они использовали обычные светодиоды на 3 В, потребовалось бы около 100 штук.
Редактировать вопрос на 2023 год:
Обновление: я не смог выпаять светодиоды из донорской платы, не разрушив их. Они просто отказываются отрываться… Тут у меня возникает вопрос: они там вообще впаяны или изготовлены в сборе, и их нельзя выпаять?
Они припаяны, как и любой другой компонент схемы, но это печатная плата с металлическим сердечником, поэтому вам потребуется нагреть всю печатную плату, чтобы удалить диоды.
Почему?
