Многие люди считают, что такое сложное устройство как станок с числовым программным управлением невозможно изготовить самостоятельно. Однако это ошибочное мнение, так как такое оборудование можно сделать своими руками самостоятельно.
Для воплощения в жизнь такого проекта вам потребуется помимо времени и терпения следующие компоненты:
В том случае если вы обладаете всеми перечисленными факторами и у вас достаточно времени на работу, то можете приступать к созданию недорогого и эффективного ЧПУ станка своими руками.
Содержимое обзора:
Для самостоятельной сборки станка можно воспользоваться двумя вариантами:
Если вы выбрали второй вариант и хотите самостоятельно изготовить все комплектующие и узлы станка можно приступать к работе.
Первое с чем вам необходимо определиться — это выбрать принципиальную схему будущего станка, по которой он будет работать.
Если вы хотите сделать фрезерный станок ЧПУ своими руками, то в качестве основания для него можно выбрать нерабочий станок для сверления. В дальнейшем головная часть, в которой находится сверло, заменяется на фрезерную головку.
Сложность будет заключаться в том, что потребуется изменить механизм станка таким образом, чтобы он двигался в трёх направлениях.
Для создания такого механизма можно использовать старый принтер, в котором рабочая головка двигается в требуемых плоскостях. К такому оборудованию легко можно будет подсоединить программное управление.
Но у него есть существенный недостаток обрабатывать на нём возможно будет только детали из мягкого материала. Это объясняется тем, что механизм старого принтера не способен выдерживать большие механические нагрузки. Поэтому этот способ хорошо подойдёт для создания ЧПУ станка по дереву своими руками.
Для обработки деталей из различных материалов необходимо чтобы за перемещение рабочей головки отвечал более мощный двигатель. Для этих целей хорошо подойдёт шаговый двигатель. Такой двигатель можно собрать самостоятельно из обычного электромотора.
Использование шагового двигателя в нашем оборудовании позволяет отказаться от винтовой передачи. При этом рабочие характеристики станка останутся на прежнем уровне.
В том случае если вы хотите использовать принтер в качестве рабочего механизма, то выбирайте для этого более мощную модель.
В качестве передаточного устройства лучше выбрать зубчатые ремни. При конструировании фрезерного станка необходимо обратить особое внимание на механизм фрезера.
Используя при конструировании шаговый двигатель, направляющие и механизм лазерной головки с системой охлаждения можно создать лазерный ЧПУ своими руками. Схема его сборки не является очень затратной так как число узлов, входящих в станок не очень большое.

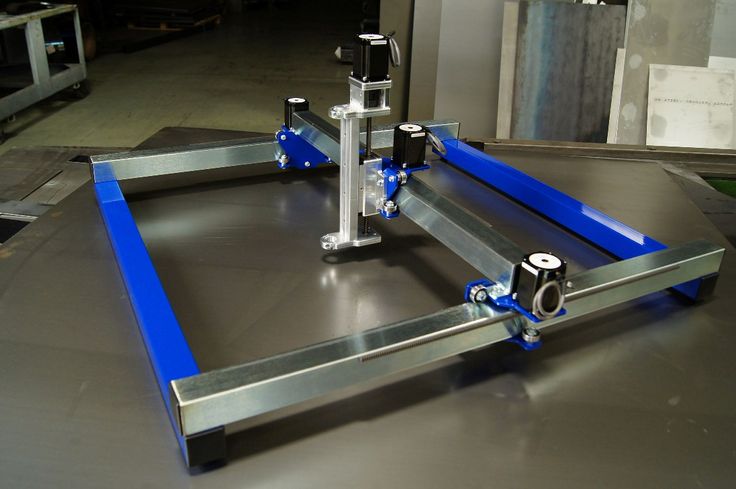

По такому принципу можно создать и ЧПУ плазморез своими руками где в качестве головной части будет выступать устройство плазменной резки.
Чертежи ЧПУ станка можно найти готовые, а можно их спроектировать самостоятельно. Готовые чертежи можно найти в соответствующей литературе или в сети интернет, где много информации по теме.
Проектировать чертежи нового оборудования самостоятельно необходимо с учётом электрической части станка, учитывая схему подключения электрооборудования.
Такой чертёж можно создать с помощью карандаша и линейки, а можно использовать специальные компьютерные программы. В них в случае чего легко подправить чертёж. К тому же некоторые программы имеют уже готовые шаблоны для проектирования электрооборудования.

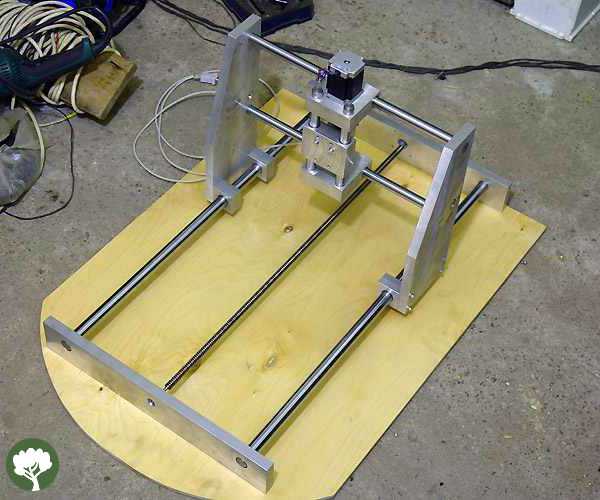

В качестве основы для станка можно выбрать балку прямоугольной формы, которую необходимо зафиксировать при помощи направляющих.
Данное устройство должно обладать большой жёсткостью, а поэтому рекомендуется отказаться от сварных соединений и производить сборку оборудования с помощью болтов.
В качестве механизма, который отвечает за движение рабочей части по вертикали можно выбрать винтовую передачу. Эта передача осуществляет движение с помощью приводного ремня.
Одним из главных узлов в устройстве является вертикальная направляющая. Её можно изготовить из алюминия.
Главное, чтобы её размеры были точно подогнаны под остальные габариты. Вертикальная направляющая может быть отлита в специальной печи.
В первую очередь необходимо осуществить монтаж двигателей. Они крепятся на основание станка сзади вертикальной оси. Один из двигателей отвечает за перемещения главной части станка по горизонтали, а другой по вертикали. После того как двигатели установлены переходят к монтажу остальных узлов станка.
Перед подключением к станку программного управления необходимо провести проверку его работоспособности в ручном режиме для выявления возможных недостатков.
Помогите сайту, сделайте репост 😉
КАК СОБИРАТЬ СТАНОК С ЧПУ (любителю) — советы и практические советы
В начале фрезерный станок с ЧПУ представляет собой инструмент, который предлагает множество различных возможностей фрезерования.
С помощью станка с ЧПУ мы можем работать с различными материалами, такими как пенопласт, полистирол, пластик, дерево, алюминий и даже сталь. Польская группа энтузиастов DIY продолжает расти (что нас очень радует) и в результате мы решили создать серию руководств, в которых опишем процесс сборки простого 3-х осевого фрезерного станка с ЧПУ. Станок, который станет идеальным началом вашего приключения с ЧПУ.
В наших руководствах мы сосредоточимся на создании станка с ЧПУ, в котором используются системные компоненты OpenBuilds V-SLOT. Мы будем использовать фрезерный проект C-BEAM. Наша конструкция будет состоять из алюминиевых профилей V-SLOT 2060 и C-BEAM, пластин и роликов V-SLOT, совместимых с V-образными профилями.
ВНИМАНИЕ! ВЛОГ ЕЩЕ СОЗДАЕТСЯ, ПОТОМУ К СТАТЬЕ БУДУТ ПРИЛОЖЕНЫ ГРАФИКА И ДРУГИЕ МАТЕРИАЛЫ, КОТОРЫЕ БУДУТ ПОЛЕЗНЫ В ПРОЦЕССЕ СТРОИТЕЛЬСТВА
В начале несколько слов о возможностях фрезерного станка C-BEAM.
Как мы упоминали ранее, модель фрезерного станка с ЧПУ C-BEAM представляет собой интересную конструкцию, которая идеально подходит в качестве первого станка с ЧПУ для многих людей. Фрезерный станок с ЧПУ C-BEAM позволяет изучить основы конструкции станков с ЧПУ и процесс фрезерования. Эта модель в большей части состоит из алюминиевых компонентов, благодаря чему мы можем получить хорошую, прочную и стабильную конструкцию, которую можно улучшить в будущем. В устройстве используются шаговые двигатели NEMA 23, перемещение по осям X/Y/Z возможно благодаря использованию пропеллеров ACME 8 мм. Вся система может управляться контроллером BlackBox или электронными устройствами на базе Arduino. Рабочее поле в плоскости X/Y 350х280мм. Возможность обработки материалов толщиной примерно 35 мм позволяет работать со многими материалами, создавать множество проектов и при этом вся конструкция не очень велика.
Фрезерный станок идеально подходит для обработки пенопласта, пластика, электронных плат, печатных плат.
Подходит также для работы с МДФ, мягкой и твердой древесиной и даже позволяет легко работать с алюминием!
Фрезерный станок C-BEAM подойдет любителю, энтузиасту DIY, предпринимателю, художнику или ученому. Многие люди задаются вопросом, как построить фрезерный станок с ЧПУ или как построить фрезерный станок по дереву. Еще одно распространенное сомнение заключается в том, какой фрезерный станок выбрать для учебных целей. Модель фрезерного станка C-BEAM предназначена для энтузиастов DIY, любителей, людей, которые хотели бы узнать об эксплуатации и конструкции станков с ЧПУ. Идеально подходит в качестве фрезерного станка для изучения всего процесса фрезерования, что делает его хорошим выбором для использования в университетах.
Однако этот фрезерный станок с ЧПУ не следует рассматривать только как образовательный станок.
Фрезерный станок C-BEAM уже нашел множество применений на малых, средних и крупных предприятиях.
Это идеальная поддержка для компаний, которые предоставляют различные прототипы моделей, а также для компаний, которые производят небольшие серии деталей или создают свои собственные (часто уникальные) продукты.
Эта модель также очень популярна среди людей, которые задаются вопросом, какой фрезерный станок купить для дома и ищут «настольный» фрезерный станок или иначе — фрезерный станок для стола.
Итак, если вы ищете небольшой фрезерный станок с ЧПУ или руководство, которое ответит на все ваши вопросы, такие как «как построить фрезерный станок с ЧПУ или как начать фрезерование различных материалов», мы можем пройти все этапы строительства вместе!
Мы создадим фрезерный станок на основе системы V-SLOT. По этой причине мы составили для вас список деталей, которые вам понадобятся.
НАЖМИТЕ НА ССЫЛКУ: СПИСОК ЧАСТЕЙ
Кроме компонентов, необходимых для сборки фрезерного станка с ЧПУ, вам потребуются основные инструменты для мастерских.
Вам могут понадобиться такие инструменты, как:
Около дюжины часов терпения и (вероятно) больший стол.
К этой статье мы подготовили для вас видеоматериалы, опубликованные на нашем YouTube-канале. Материал, где можно посмотреть весь процесс строительства и познакомиться с ним. К сожалению, мы не профессиональные кинорежиссеры и иногда (в монтажной части) оказывается, что мы видим, сколько этапов и деталей представлено в видеоматериале не так хорошо, как хотелось бы. Поэтому просим вас понять, если в фильме иногда не все показано так, как вы того хотите, или представлены не все желаемые этапы. Мы стараемся улучшать качество представленного в видео контента с каждым последующим фильмом, и при необходимости не стесняйтесь обращаться к нам, мы можем записать дополнительные материалы.
Весь процесс сборки фрезерного станка мы разобьем на несколько постов и видео материалов. В первой части этой серии мы покажем вам, как построить механическую структуру фрезерного станка с ЧПУ.
Чтобы построить эту конструкцию, вам понадобятся элементы, которые можно найти в списке механических компонентов.
Время строительства примерно 4-8 часов.
Сложность: 2.5/5
Процесс сборки представлен в прикрепленном видео материале, где можно посмотреть:
В видеоматериале показана конструкция всей фрезерной рамы, и отдельных тележек, установка шпиндельодержателя и пропеллеров для осей X/Y/Z и некоторые другие.
Приглашаем к просмотру видео материала.
ДОПОЛНИТЕЛЬНЫЕ ИЗОБРАЖЕНИЯ И ОПИСАНИЕ СКОРО.
На этапе 2м в следующей статье мы кратко обсудим и представим, как установить моторы и всю электронику!
Если вы ищете бесплатные чертежи, с помощью которых вы можете сделать свои собственные станки с ЧПУ, мы искали для вас и выбрали самые качественные.
В основном это планы по изготовлению фрезерных станков с ЧПУ, 3-х осевых станков с ЧПУ и т.п. Если вы тоже наткнулись на какой-нибудь план качества в Интернете, не стесняйтесь сообщить нам, и мы включим его в эту подборку проектов по изготовлению станков с ЧПУ.
Цель проекта Маслоу — сделать ЧПУ доступным для всех. Это означает создание доступной по цене машины, не требующей специальных инструментов или навыков для сборки и простой в использовании.
Мы сделали все возможное, чтобы создать дизайн, который, по нашему мнению, способствует достижению этих целей, но мы знаем, что с вашей помощью можно сделать машину еще лучше. Ваши отзывы о том, как улучшить эти направления, более чем приветствуются.
Сборка машины состоит из пяти шагов. Инструкции для каждого шага находятся в соответствующих вики GitHub, которые вы можете редактировать. Мы решили делать инструкции таким образом, чтобы они всегда были актуальными и максимально понятными. Maslow CNC — это проект фрезерного станка с ЧПУ с открытым исходным кодом. Это единственный коммерчески доступный вертикальный фрезерный станок с ЧПУ, который отличается низкой стоимостью в 500 долларов США.
Чертежи фрезерного станка с ЧПУ — отличная отправная точка для тех, кто хочет построить фрезерный станок с ЧПУ. Они дают ценную информацию о том, как работают эти машины. Многие из нас очень визуальные люди, и полезно увидеть примеры этих машин, изложенные на бумаге.
Некоторые планы достаточно подробны, чтобы действовать как полный план от начала до конца, в то время как другие предлагают только фрагменты информации.
Вы можете спроектировать и построить собственную машину. Тем не менее, планы фрезерных станков с ЧПУ по-прежнему могут быть ценным ресурсом. Планы могут дать вам отличные идеи. Вам может понравиться система линейного перемещения в одной конструкции, но предпочесть конструкцию режущей платформы в другой. Они также могут раскрыть аспекты вашего дизайна, которые могут работать, а могут и не работать.
Вот почему мы хотим предоставить вам как можно больше бесплатных планов и чертежей. Есть несколько компаний, занимающихся предоставлением планов, которые вы можете купить. Некоторые стоят, а другие нет. На данный момент мы работаем над несколькими бесплатными планами с изображениями, загрузками 3D и 2D и даже видео.
JGROs Design
Этот дизайн очень популярен среди любителей фрезерных станков с ЧПУ своими руками.
Этот набор планов очень подробный и содержит размеры всех частей. Это тип мобильного портала, спроектированный вокруг конструкции из дерева или МДФ, в которой используются коньковые подшипники для системы линейного перемещения. Эта конструкция может быть очень прочной, если построена правильно. Набор планов также содержит полную спецификацию (ведомость материалов).
Joes 2006 R-1 Design
Это еще один очень популярный дизайн. Эта конструкция также представляет собой мобильный портальный фрезерный станок с ЧПУ, спроектированный на основе конструкции из дерева или МДФ. Система линейного перемещения также основана на подшипниках конькового хода. Однако на оси x используются двойные стержни с каждой стороны вместо одного. Эта конструкция имеет очень эргономичный вид и использует раму, препятствующую скручиванию, и наклонные боковые рычаги гентри для учета положения центра тяжести.
Проект DIYLILCNC — это бесплатный набор чертежей с открытым исходным кодом для недорогого, полнофункционального 3-осевого фрезерного станка с ЧПУ, который может быть построен человеком с базовыми навыки работы в магазине и доступ к инструментам.
Устройства с ЧПУ используются для изготовления физических объектов с высокой степенью точности. Некоторые устройства с ЧПУ, в том числе DIYLILCNC, оснащены установленным на портале режущим инструментом (например, фрезерным станком), который может перемещаться в двух или более направлениях. Работой инструмента управляет компьютер, которому поручено преобразовывать цифровой проект в реальное движение инструмента.
DIYLILCNC можно построить примерно за 700 долларов. Эта стоимость включает в себя все оборудование и листовые материалы, используемые в строительстве. Файлы САПР для изготовленных на заказ деталей, вырезанных лазером, распространяются вместе с планами. Любой, у кого есть доступ к лазерному резаку, может использовать эти файлы для изготовления всех частей панели, необходимых для строительства; те, у кого нет готового доступа к лазерной резке, могут приобрести комплекты панелей для лазерной резки на нашей странице «Купить» или передать файлы в местную или онлайн-службу лазерной резки.
Схемы и инструкции по сборке DIYLILCNC распространяются бесплатно и предназначены для широкого распространения и модификации с небольшими ограничениями. Планы отформатированы для облегчения изготовления, особенно для начинающих. DIYLILCNC может быть построен отдельным человеком, группой студентов или классом. Помимо того, что сборка ЧПУ LIL «сделай сам» — это очень весело, это отличный способ узнать об управлении движением и CAD/CAM/CAE. Посмотрите краткий обзор проекта DIYLILCNC в видео слева от вас.
Эти чертежи предоставляются бесплатно для любителей.
— Характеристики машины согласно планам

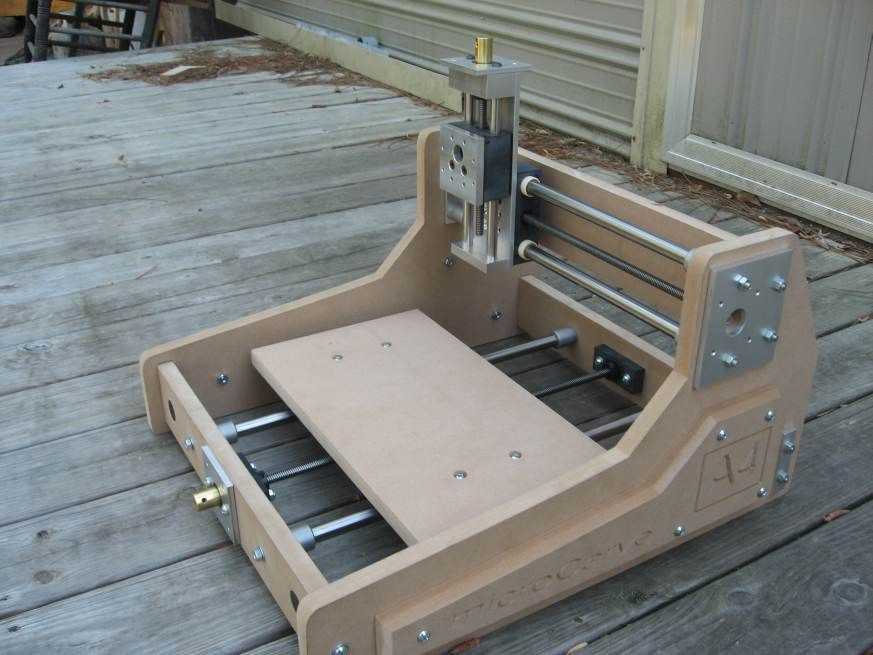

Идея этой инструкции заключалась в том, чтобы удовлетворить мое желание иметь настольный станок с ЧПУ.
Хотя было бы неплохо приобрести готовое устройство, проблема цены и размера оказалась непомерно высокой. Имея это в виду, я попытался спроектировать и построить трехосевой станок с ЧПУ с учетом следующих факторов:
— Использование простых инструментов (требуется только сверлильный станок, ленточная пила и ручные инструменты)
— Низкая стоимость (это меня не устроило, однако, когда все куплено в готовом виде, стоимость всех деталей составляет менее 600 долларов США (значительная экономия). может быть изготовлен путем умелого поиска некоторых деталей))
— Небольшая площадь основания (30 x 25 дюймов)
— Используемая рабочая зона (10 дюймов по оси X, 14 дюймов по оси Y, 4 дюйма по оси Z)
— Относительно быстрая скорость резки (60 дюймов в минуту)
— Небольшое количество деталей (менее 30 уникальных деталей)
— Простота получения деталей (все детали доступны из 4 источников (Home Depot + 3 онлайн-источника)
— Возможность резать фанеру (успешно)
Эта инструкция покажет вам, как сконструируйте фрезерный станок с ЧПУ, который позволит вам вырезать трехмерные фигуры из дерева, пластика и алюминия с помощью стандартного ручного фрезерного станка Недавно я заметил, что все больше и больше проектов по инструкциям включают использование какого-либо станка с ЧПУ, будь то лазерный резак, 3D-принтер, фрезерный станок и т.
д. Я хотел присоединиться к этой революции цифрового производства и начать делать свои проекты еще лучше, используя эти инструменты, поэтому около года назад я решил найти способ сделать это возможным. и пришел к выводу, что простой 3-осевой фрезерный станок с ЧПУ будет лучшим вариантом для начала работы. Я начал проводить некоторые исследования и решил спроектировать и построить свою собственную машину. Это пошаговые инструкции, хотя все детали, необходимые для сборки машины, у меня есть. дизайн и причины, по которым я построил машину именно так, как сделал. Он также включает в себя объяснение технологии ЧПУ и будет отличным справочником для тех, кто хочет научиться некоторым навыкам изготовления металлов. Я надеюсь, что кто-то может использовать эти планы для создания этого маршрутизатора для себя или, по крайней мере, черпать вдохновение из моего дизайна. Я создал 2D-чертежи всех деталей с полными размерами и спецификациями, подробностями сборки каждой детали, полными списками деталей и инструментов с ценами и ссылками, базовой схемой подключения и объяснением конструкции.
Для тех из вас, кто уже знаком с фрезерными станками с ЧПУ, вот характеристики моего станка.
Станок с ЧПУ «Сделай сам» — очень популярный проект в Интернете, многие люди делали разные версии, но я хочу показать вам, как я сделал свой собственный станок с ЧПУ с помощью Dremel.
как шпиндель. Лично я считаю, что станок с ЧПУ — это своего рода модернизация 3D-принтера, вы можете создавать более прочные детали из дерева или металла, но у него также есть некоторые ограничения.
Что нам потребуется, количество:
— Инструмент Dremel
— Алюминиевые профили 20x20x600 мм
— Стержень 12 мм
— Трапециевидный ходовой винт длиной 500 мм
— Трапециевидный ходовой винт длиной 300 мм
— Линейный подшипник 12 мм
— Муфта от -9 до 000 мм Т-образная гайка
-Винты
-Arduino+экран ЧПУ+шаговые драйверы
-Источник питания
-Шаговые двигатели
-Реле
-Концевые выключатели
-Разъем переменного тока IEC с переключателем
0003
Этот фрезерный станок с ЧПУ можно изготовить, используя всего несколько ручных и электроинструментов.
В станке используются китайские линейные рельсы и шарико-винтовые пары с ebay. С шаговыми двигателями 1,8 Нм, которые я использую с geckodrive g540, он достигает скорости 10 м/мин и скорости подачи 5 м/мин.
..
