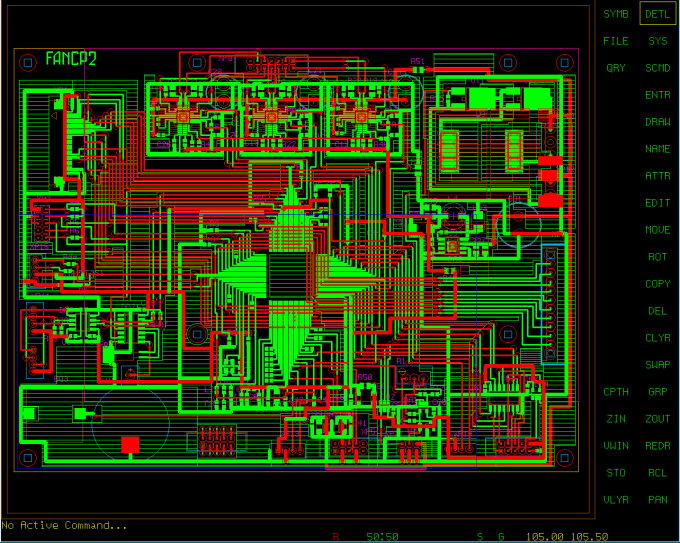

Главная цель PCAD — предоставить проектировщикам печатных плат наилучшие инструменты для работы. У разработчиков этого программного обеспечения получилось сделать по-настоящему качественный и мощный продукт.
PCAD быстро перерос своих конкурентов и в какой-то момент стал рекордсменом по количеству установок и объему пользовательской базы.
Программа действительно достойна внимания.
С ее помощью можно выполнить полный цикл работ по проектированию печатных плат, начиная от интерактивного расположения элементов и автоматической трассировки проводников и заканчивая подготовкой сопроводительной документации.
P-CAD предоставляет проектировщикам печатных плат мощное программное обеспечение на персональном компьютере без необходимости тратить сотни тысяч долларов на мейнфреймы и специализированные рабочие станции.
Программное обеспечение обладает довольно широким функционалом: помимо особенностей, перечисленных выше, P-CAD умеет также проверять целостность сигналов и анализировать перекрестные искажения.
Все это очень облегчает работу.
Наличие обширного справочника и дружелюбного интерфейса дает возможность быстро разобраться во всех тонкостях даже новичкам.
Программное обеспечение включает в себя два полностью независимых модуля:
Надо отметить, что при создании электросхем программа предоставляет возможность использовать до 999 листов.
При работе в среде PCB (в процессе проектирования печатных плат) допускается использовать до 999 слоев, каждый из которых имеет размер 1524х1524 мм.
Важным достоинством программы является также наличие встроенных инструментов, предназначенных для интерактивной разводки дифференциальных пар — это позволит свести к минимуму электромагнитные помехи.
Используя для работы функционал P-CAD, вы можете быть уверены, что ваша схема будет правильно прочитана производителем во время сборки печатной платы.
Из очевидных преимуществ программного обеспечения отдельно можно выделить следующие:
Как известно, прогресс не стоит на месте, поэтому каждая программа (даже самая идеальная) рано или поздно дорабатывается с целью расширения ее возможностей.
Одним из полезных улучшений стало добавление в программу мощного трассировщика Situs из Altium Designer.
Возможности Altium Designer могут помочь вам разными способами, и один из первых, который вы заметите, — это слаженная работа всех инструментов. Это связано с фирменной унифицированной средой проектирования Altium, которая позволяет всему, от схемы до компоновки, а также всем встроенным инструментам, работать вместе в унисон.
Помимо этого, в программу P-CAD были внедрены другие полезные «фишки»: например, в виде пакета CAMtastic, который пригодится, когда вам надо будет подготовить спроектированную печатную плату к выпуску, и «связки» из двух пакетов — nVisage и Xspice, которые облегчат работы при аналоговом либо цифровом моделировании.
Программа P-CAD также может открывать файлы схем ACCEL EDA V15 и PCB, что тоже очень удобно.
Для русскоязычных пользователей очевидным недостатком использования программы является наличие англоязычного интерфейса. К сожалению, на данный момент отсутствуют толковые русификаторы, чтобы перевести меню P-CAD на русский язык.
Однако существует возможность делать надписи на русском языке при создании проектов. Для этого вам потребуется пакет шрифтов True Type.
В 2006 году поддержка P-CAD была приостановлена, а потом полностью прекращена. Однако разработчики посоветовали пользователям перейти на Altium Designer – более мощный продукт.
Altium Designer предоставляет все необходимые инструменты, которые потребуются для разработки сложных технологий сегодняшнего и завтрашнего дня.
Что немаловажно, программное обеспечение Altium Designer создано для использования всех возможностей архитектуры вашей 64-битной многопоточной системы, что обеспечивает максимально возможную производительность проектирования.
Помимо этого, Altium Designer обладает возможностями, необходимыми для перевода ваших проектов и библиотек P-CAD, а также многих других форматов проектов, чтобы вам не приходилось переделывать старые проекты. Вы можете взять эти старые проекты и сразу же приступить к работе.
В свою очередь, P-CAD 2006 поддерживается только в операционных системах Windows XP, 2000, 98, 95 и NT.
1. Выбрать «Standalone install».
2. Выбрать «Install one of the P-CAD 2006 suites».
3. Ввести серийный номер KNLF-ABBC-WCK7-3BBC в верхнее поле, остальные поля оставить пустыми.
4.
Завершить установку, и можно пользоваться
Скачать P-CAD 2006 + Key
Скачать P-CAD 2006 SP1
Скачать P-CAD 2006 SP2
Иллюстрированный самоучитель по P-CAD (русский)
Как вам статья?
Павел
Бакалавр «210400 Радиотехника» – ТУСУР. Томский государственный университет систем управления и радиоэлектроники
Написать
Пишите свои рекомендации и задавайте вопросы
Система P-CAD предназначена для проектирования многослойных печатных плат (ПП) вычислительных и радиоэлектронных устройств. В состав P-СAD входят четыре основных модуля — P-CAD Schematic, P-CAD PCB, P-CAD Library Executive, P-CAD Autorouters и ряд других вспомогательных программ.
Система P-CAD 2006 выполняет полный цикл проектирования печатных плат, а именно:
— графический ввод электрических схем;
— смешанное аналого-цифровое моделирование на основе ядра SPICE3;
— упаковку схемы на печатную плату;
— интерактивное размещение компонентов;
— интерактивную и автоматическую трассировку проводников;
— контроль ошибок в схеме и печатной плате;
— выпуск документации;
— анализ целостности сигналов и перекрестных искажений;
— подготовку файлов Gerber и NC Drill для производства печатных плат;
— подготовку библиотек символов, топологических посадочных мест и моделей компонентов.
Основные возможности P-CAD 2006:
— Удобный пользовательский интерфейс, похожий на большинство популярных программ для Windows.
— Хранение проектной информации в бинарных и текстовых файлах.
— Удобная справочная система.
— Проект схемы может содержать 999 листов, проект платы — до 999 слоев (11 из них стандартных).
— Число цепей в проекте — до 64000.
— Число вентилей в компоненте — до 5000.
— Максимальное число выводов у компонента — 10000.
— Максимальные размеры листа схемы или чертежа печатной платы 60х60 дюймов.
— Поддержка дюймовой и метрической систем мер.
— Предельное разрешение 0.0001 дюйма (0.1 мила) или 0.01 мм (10 микрон).
— Минимальный угол поворота компонентов на плате — 0.1 град.
— Длина имен компонентов — до 30 символов, максимальный объем текстовых надписей и атрибутов — до 20000 символов.
— Механизм переноса изменений печатной платы на схему и наоборот (Engineering Change Order, ECO).
— Библиотеки компонентов, содержащие более 27000 элементов и сертифицированные по стандарту ISO 9001.
Новые возможности версии P-CAD 2006.
В P-CAD 2006 появились новые мощные возможности, например, работа с дифференциальными парами и мультимаршрутная трассировка с учетом заданных правил проектирования, добавлена возможность ортогонального перетаскивания проводников. В редакторе схем улучшена структура управления многолистовыми проектами. Новая версия позволяет выполнять проекты с более высокими требованиями.
Интерактивная трассировка дифференциальных пар.
Дифференциальная пара — это, в сущности, способ устойчивости к общему электрическому шуму, наиболее распространенной помехе в электронных продуктах. Другое основное преимущество дифференциальных сигналов – минимизация электромагнитной помехи, генерирующейся из сигнальной пары. Дифференциальные сигналы особенно часто используются в проектах с применением программируемых логических схем. Обеспечивая возможность трассировки дифференциальных пар, P-CAD 2006 позволяет использовать последние возможности ПЛИС, такие как LVDS (Low Voltage Differential Signaling).
Редактор топологий печатных плат P-CAD 2006 позволяет трассировать дифференциальную пару в произвольном направлении с учетом заданных правил проектирования.
Определение дифференциальной пары.
Дифференциальная пара определяется в редакторе печатных плат через Options > Net Classes. В этом диалоговом окне вы создаете класс цепей как дифференциальную пару, выделяя класс цепей и включая опцию Differential Pair checkbox. В созданном классе цепей должны присутствовать две цепи, соответственно для прямого и обратного сигнала. Как только будет создана дифференциальная пара, к ней сразу же будут добавлены новые атрибуты, присущие только дифференциальной паре. Атрибут DiffPairGap определяет зазор между двумя проводниками в дифференциальной паре, а атрибут IsDifferentialPair – идентифицирует вновь созданный класс, как дифференциальную пару.
Трассировка дифференциальной пары.
Трассировка двух проводников, выполненных в виде дифференциальной пары, выполняется одновременно с помощью команды Route > Differential Pair.
Для начала трассировки необходимо выбрать любой электрический примитив одной из цепи пары. Дифференциальная пара преодолевает препятствие, обводя проводники вокруг него или как бы ‘обнимая’ с обеих сторон. Для перехода пары на другой сигнальный слой используется клавиша L.
Трассировка нескольких цепей одновременно.
Большая часть времени проектирования платы тратится на трассировку цепей, которые начинаются и заканчиваются в одинаковых условиях. Для решения данной проблемы в программе P-CAD 2006 введена процедура Multi-Route, позволяющая направлять два и более проводника за один раз.
Ортогональное перемещение проводников.
В программе введен принципиально новый режим ортогонального перетаскивания объектов, позволяющий быстро редактировать результаты автотрассировки в интерактивном режиме. Выбирается данный режим в Options > Configure > Route.
Улучшенные возможности выбора объектов.
Значительно упрощена процедура выбора отдельных типов объектов.
Как и раньше выбор типа объектов выполняется с помощью
Options > Selection Mask, но в новой версии появились более детальные команды:
Exclude Sub Objects – исключать суб-объекты
Include Sub Objects – включать суб-объекты
Sub Objects Only – только суб-объекты
Под этим понимается выбор панелей компонентов, атрибутов, линий и т.п. или выбор только компонента, как основного объекта.
Новый инструментарий по созданию контура платы.
В P-CAD 2006 введены два новых инструмента в панель Placement Toolbar: Place Board Outline –создание контура платы Place Board Cutout – проектирование крепежных и иных отверстий в контуре платы.
Ранее данная процедура выполнялась рисованием контура в слое Board и имела многочисленные недостатки, которые были устранены добавлением описанных компонентов.
Данные инструменты более просты в использовании, чем команда Place line. При нажатии правой клавиши мыши в режиме рисования контура платы предлагаются следующие возможности:
Complete – завершает создание контура, опция доступна только при нарисованном замкнутом контуре без пересечения линий контура.
Cancel – отмена создания контура, при этом удаляется весь контур созданный за данный цикл
Unwind – удаление последнего нарисованного сегмента
Add Arc – переход в режим рисования дуги, при нажатии запрашивается угол дуги
Reverse Arc – редактирование угла дуги при размещении
Create Circle – рисование окружности
Полигоны
В данной версии использован принципиально новый алгоритм заливки полигонов, позволяющий создавать более сложные условия заливки и поддерживающий большое количество полигонов. Имеется опция, включающая режим поддержки полигонов плат разработанных на старых версиях программы.
Новые возможности версии.
Situs – добавлен трассировщик из программы Altium Designer, имеющий некоторые преимущества по сравнению со старыми трассировщиками P-CAD. CAMtastic – пакет для технологической подготовки к производству печатных плат. Полная поддержка Gerber, включая современный стандарт ODB++ (как экспорт, так и импорт). Теперь при создании выходных файлов для производства конструктор может самостоятельно проверить созданные выходные файлы и добавить некоторые замечания по технологии.
nVisage – пакет смешанного аналого-цифрового моделирования аналогичный Spice 3f5 и пакет цифрового моделирования Xspice. Имеется возможность самостоятельного написания Spice моделей для проведения анализа. Созданные модели подключаются к библиотекам компонентов, наподобие подключения символов УГО и посадочных мест компонентов.
Рекомендуемая конфигурация
Windows XP (supported on both Professional and Home editions)
Pentium PC, 1.2 GHz or higher
512MB RAM
620MB hard disk space
Graphics: 1280 x 1024 screen resolution, 32-bit color, 32MB graphics memory
CD-ROM Drive
Mouse or compatible pointing device
Минимальная конфигурация
Windows 2000 Professional
Pentium PC, 500MHz
128MB RAM
620MB hard disk space
Graphics: 1024 x 768 screen resolution, 16-bit color, 8MB graphics memory
CD-ROM Drive
Mouse
Инструкция по установке:
1. Выбрать «Standalone install».
2. Выбрать «Install one of the P-CAD 2006 suites».
3. Ввести серийный номер KNLF-ABBC-WCK7-3BBC в верхнее поле, остальные поля оставить пустыми.
4. Завершить установку, и можно пользоваться 🙂
Скачать P-CAD 2006 + Key ( 73.2 Мб ) ссылка | ссылка1
Скачать P-CAD 2006 SP1 ( 24.4 Мб ) ссылка | ссылка1
Скачать P-CAD 2006 SP2 ( 27.7 Мб ) ссылка | ссылка1
Иллюстрированный самоучитель по P-CAD (русский) ( 3 Мб ) ссылка | ссылка1
