Расчет резисторов для светодиодов и его сопротивление

Светодиоды все чаще используются нами в различных сферах. Они представляют собой полупроводниковый прибор, превращающий электрический ток в световое излучение.

• Расчет сопротивления для светодиодов ↓
• Расчет онлайн ↓
• Принцип работы и область применения ↓
• Подключение и пайка ↓

Для получения света с их помощью, не надо применять специальные дополнительные преобразователи. Достаточно подать на него электрический ток. В этом моменте часто проблемы. Они чувствительны к большим скачкам тока, которые наблюдаются при включении.

Для защиты от таких скачков, в цепь включают специально подобранные резисторы.

Резисторы по праву считаются самыми распространенными радиоэлементами. Главная их характеристика состоит в сопротивлении, в двух словах, они препятствуют протеканию электрического тока.

Резисторы считаются пассивными элементами электрической цепи. Они могут быть постоянными, т.е. такими сопротивлениями, у которых протекание тока остается неизменным. И переменными, где величину сопротивления можно регулировать от 0 до его максимального значения. Их используют как токоограничительные элементы, делители напряжения, шунты для измерительных приборов, и тому подобное.

Основной параметр резистора – это его сопротивление. Сопротивление – это его свойство препятствовать протеканию электрического тока. Измеряемой характеристикой величины сопротивления есть Ом.

Расчет сопротивления для светодиодов

Как произвести расчет:

Для провидения расчета понадобится знать точные параметры светодиода и источника напряжения. Их можно прочитать в паспортных данных, или найти в интернете. По источнику питания нам понадобятся данные выходного напряжения.

По светодиоду, его номинальное напряжение и рабочий ток.

Расчет онлайн

Для расчета на онлайн-калькуляторе понадобятся все те же данные, что и для расчетов в ручном режиме. Это: напряжение источника питания, номинальный прямой ток и напряжение, количество светодиодов, и их схема подключения.

Ниже приведены ссылки на несколько источников с онлайн-калькуляторами:

1. http://forum220. ru/calc-res-led.php. На странице этого калькулятора вам подскажут, как можно найти номинальное прямое напряжение светодиода по цвету его света, если данные об этом отсутствуют.
2. http://cxem.net/calc/ledcalc.php. Этот калькулятор не только рассчитает вам значения сопротивления, но и предложит схему подключения. Это будет удобно в случае большого количества светодиодов.
3. http://h-t-f.ru/calk/online-calculator-for-resistor-leds. Калькулятор учитывает особенности соединения.

Принцип работы и область применения

Резисторы разной мощности

Принцип работы резистора построен на рассеивании мощности. Номинальной мощностью рассеивания является та мощность, которую резистор может рассеять не повреждаясь. Единица мощности – ватты.

Рассматривая роль резистора с точки зрения электротехники, мощность можно определить по формуле: Р=I ² * R, где P – мощность, I – значение силы тока, R – сопротивление резистора.

Резисторы являются важными элементами электрической цепи, главная их функция – это сопротивление протеканию электрического тока. Этим он способствует стабилизации и ограничении силы тока протекающей по цепи. Его часто используют в качестве балластного резистора, чтобы иметь возможность регулировать напряжение в цепи.

Резисторы, в том числе балластные, используются для поглощения некоторой части напряжения, выравнивают силы тока в различных участках цепи. Тем самым, они поддерживают стабильность напряжения.

Этот принцип используют в резисторах для светодиодов. Светодиоды чувствительны к большим скачкам тока, которые могут возникнуть при их включении, они могут привести их негодность. Включенный последовательно с ним токоограничивающий резистор, уменьшит ток до приемлемой величины.

Подключение и пайка

Светодиоды – это полупроводниковые приборы, при их подключении необходимо соблюдать полярность. При неправильном подключении они работать не будут, и довольно часто выходят со строя.

Анод имеет полярность +, катод соответственно -. Обычно, ножка катода немного меньше по длине. Часто, катод можно опознать по более толстой ножке внутри прибора. В любом случае, данные по контактам можно найти в справочной литературе.

Диоды также боятся перегрева во время пайки. Для пайки нельзя использовать мощные паяльники, лучше использовать приборы мощностью до 100 Вт.

Также, можно в качестве вспомогательных средств для охлаждения использовать пинцет. Он отведет часть тепла. Вместо пинцета, можно использовать и другие металлические инструменты.

Паяльник перед пайкой надо разогреть до его максимальной температуры. Было бы хорошо, чтобы его температура была в пределах 250-280 градусов Цельсия.

Сам процесс пайки одной ножки не должен превышать 4-5 секунд. При этом времени, прибор не успеет перегреться.

При монтаже светодиода на месте установки, старайтесь, чтобы контакты ближе к корпусу, оставались параллельны, как при выходе из производства. Изгибайте контакты небольшими радиусами, уступив подальше от корпуса. Собирайте их на твердом плоском материале. Предварительно, подготовьте отверстия для ножек светодиодов с помощью дрели.

Подбирая источник питания, следует помнить: чем больше разница рабочего напряжения светодиода и источника питания, тем меньше они будут подвержены влиянию скачков напряжения блока питания. Не забывайте устанавливать предохранители.

Если у вас безвыходные SMD светодиоды, у них вместо ножек для пайки контактные площадки. Эти площадки расположены на нижней части их корпуса. Паяют их маломощными паяльниками не более 15 ВТ.

Часто, для этой работы применяют специальное жало. Оно имеет разветвление на рабочем конце. Народные умельцы вместо специального жала наматывают тонкий медный провод на стандартное жало. Оптимальный диаметр такого провода 1 мм.

Легче всего проверить светодиоды с помощью тестера. Проверяется он как обычный диод. Его надо включить в прямом положении, чтобы между анодом и катодом пошло положительное напряжение. Многие современные цифровые приборы имеют встроенную возможность проверки диодов. Главное при проверке – соблюдать полярность.

Статья была полезна?

0,00 (оценок: 0)

Как рассчитать падение напряжения на резисторе, подробное объяснение

Базовая электроника 0

Если вы ищете, как рассчитать падение напряжения на резисторе, то вот полная теория и практические примеры падения напряжения на резисторе.

Перед этим давайте освежим представление о законе Ома: (прокрутите вниз, если у вас все хорошо)

• Обычный способ показать поведение схемного устройства — это его характеристика.
•
  Это график зависимости тока «I», проходящего через устройство, от приложенного к нему напряжения «V». Это устройство, резистор, имеет простую линейную характеристику В–I , показанную на рис. . выше.
• Эта линейная зависимость устройства выражается Законом Ома :
  V = IR
• Здесь константа пропорциональности R известна как сопротивление устройства и равна наклону ВАХ. Единица сопротивления Ом, обозначение Ом . Любое устройство с линейной характеристикой VI можно рассматривать как резистивное по своей природе.

Каково падение напряжения на резисторе?

• Падение напряжения на резисторе — это не что иное, как значение напряжения на резисторе. Иногда его также называют «напряжение на резисторе» или просто «падение напряжения».
• Обычно обозначается как:
  ‘V(drop ) ’ или ‘Vr’ или ‘Vd’
  Для нескольких резисторов это записывается как Vr1, Vr2, Vr3 и т.д.

Как мы все знаем, резистор — это устройство, оказывающее сопротивление протекающему через него току. Тогда, применяя закон Ома, резистор создаст падение напряжения на резистивном устройстве, которое определяется как:

 В ( падение ) = I × R

, где I = ток через резистор в (А) амперах
R = сопротивление в (Ом) омах
В( падение ) = падение напряжения в (В) вольтах

Поэтапный расчет падения напряжения на сопротивлении:

Шаг 1: Упростите данную схему. Если, скажем, цепь полна резисторов, соединенных последовательно и параллельно, то переподключите ее, чтобы упростить. (см. практический пример ниже)

Шаг 2: Затем найдите эквивалентный резистор.
Для параллельного подключения: 1 / Треб. = 1 / R1 + 1 / R2 …
Для серии: Необх. = R1 + R2 + . . .

Шаг 3: Найдите ток через каждый резистор. (Ток через последовательный резистор одинаков, а ток через параллельные резисторы разный и зависит от его значения)

Шаг 4 : Примените формулу из закона Ома для расчета падения напряжения, В = IR

Один из способов — воспользоваться онлайн-инструментом «Калькулятор падения напряжения на резисторе».

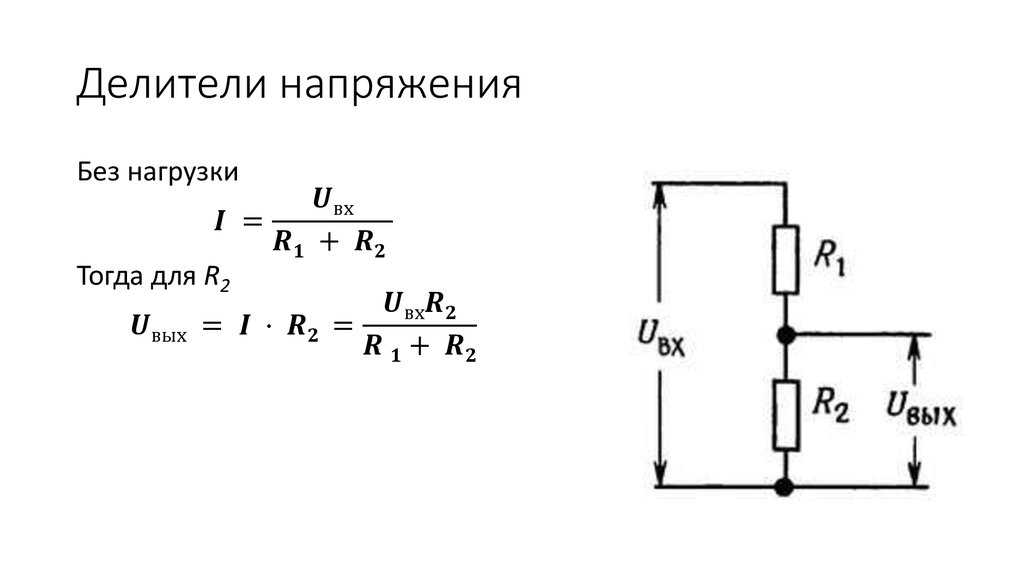

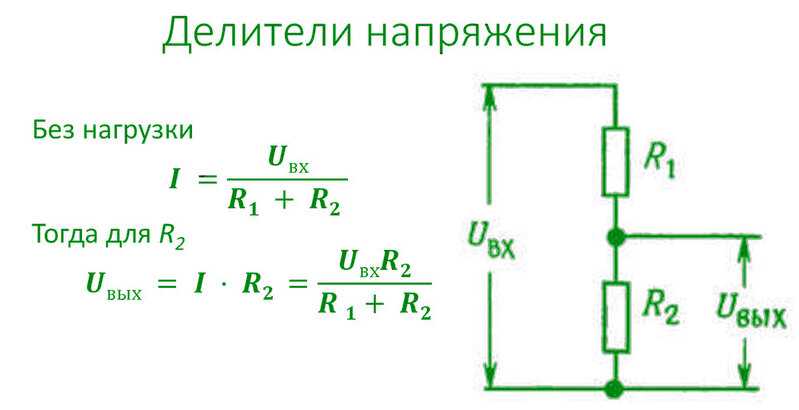

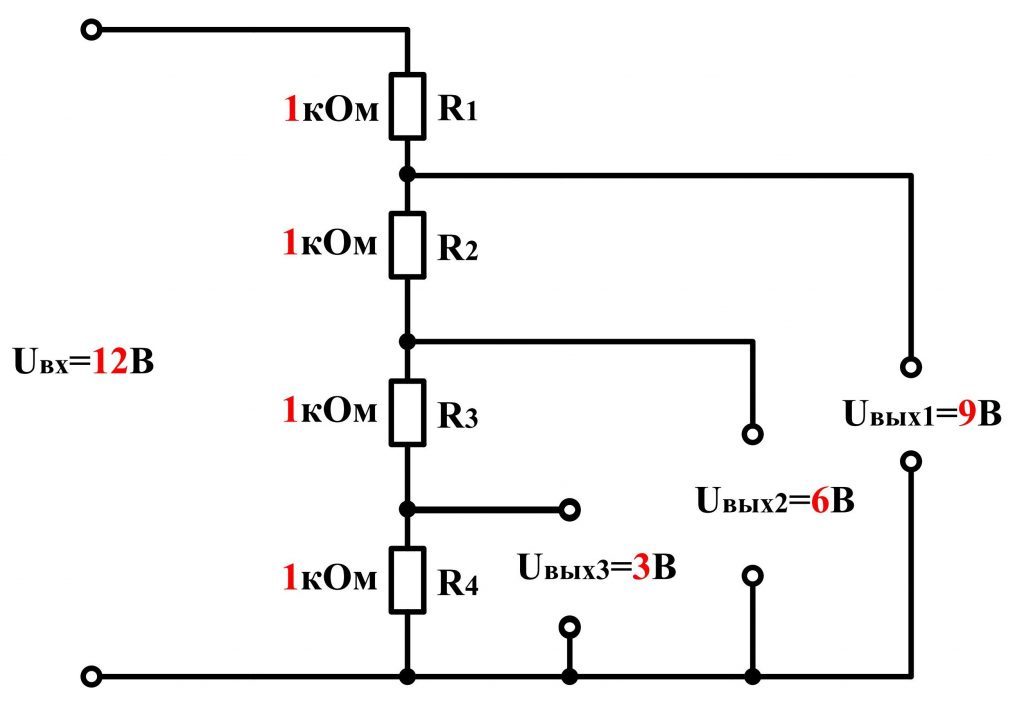

Существует также другой способ найти падение напряжения, просто вы можете рассчитать его, используя формулу делителя напряжения.

один резистор последовательно с батареей или источником питания, как показано на этой схеме.

В этой схеме падение напряжения на резисторе такое же, как и у источника питания. Это связано с тем, что оба компонента имеют общие потенциальные точки, разделенные между ними (точка A и точка B)

∴ Vs = Vdrop = 5 вольт (скажем)

Случай II:

Если есть два или больше резисторов последовательно с батареей, как показано на этой схеме.

В этой цепи мы должны рассчитать общий ток «I» через цепь.
I (общий) = V (питание) / R (эквивалент)

∴ I (общий) = 5 / 30 = 0,166 А

Тогда падение напряжения на резисторе R1 будет: Vr1 = I × R1
Падение напряжения на R2 будет: Vr2 = I × R2
Также падение напряжения на Rn будет: Vrn = I × Rn

—> Vr1 =I × R1 = 0,166 × 10 = 1,66 вольт       &         Vr2 = I × R2 = 0,166 × 20 = 3,33 вольта

Напряжение на параллельных резисторах:

Случай I:
Два резистора подключены параллельно к батарее или источнику питания, как показано на этой схеме.

В этой схеме падение напряжения на этих параллельных резисторах такое же, как и у источника питания.
Это связано с тем, что оба резистора имеют общие потенциальные точки (точка A и точка B), поэтому напряжение будет одинаковым, а ток будет разным.

∴Vs = Vdrop = Vr1 = Vr2 = 5 вольт   (скажем)

Случай II:
Один резистор соединен последовательно и два резистора с источником питания, как показано на этой схеме.

В этой схеме нам нужно рассчитать ток «I» через каждый компонент.

• i1 = I (всего) = Is  = V (предложение) / R (эквивалент), где R (эквивалент) = R1 + Rp
  где 1 / Rp = 1 / R2 + 1 / R3
  ∴ Rp = 12 Ом и R ( Эквивалент ) = 22 Ом
• I2 = I1 * (R3/(R2+R3))
  I3 = I1 * (R2/(R2+R3)
• 1312121212 = I1 * (R2/(R2+R3)) 131113131312121212 = I1 * (R2/(R2+R3) 1111112121212 = I1 * (R2/(R2+R3))
• Падение напряжения на R1 будет Vr1 = R1 * i1
  Падение напряжения на R2 будет Vr2 = R2 * i2
  Падение напряжения на R3 будет Vr3 = R2 * i3 Теперь i1 = V (питание) / R (эквивалент) = 5/22 = 0,227 А
  ∴ i1 = 0,227 А

  Падение напряжения на сопротивлении 10 Ом -> Vr1 = 10 * i1 = 10 × 0,227 В
  ∴ Vr1 = 2,27 В

  Теперь (R10+2 i1 *, i2) ∴ I2 = 0,1362 A

  Падение напряжения на 20 Ом -> VR2 = 20 * I2 = 20 × 0,1362 Вольт
  ∴ VR2 = 2,724 Volts

  VR2 = 2,724. /(R1+R2))
  ∴   i3 =0,09 А

  Падение напряжения на сопротивлении 30 Ом -> Vr2 = 30 * i2 = 30 × 0,09 Вольт
  ∴ VR3 = 2,7 вольт

  Метод 2:

  • Найти I1 = В (подача) / r (эквивалент) = = В (подача) / R (эквивалент) = . падение на R1 составит Vr1 = R1 * i1 = 10 × 0,227 = 2,27 вольт∴ Эквивалентное напряжение в точке «A» будет равно
    Veq = Va = Vs – Vr1 ∴ Va = 90 – 2,27 = 2,73 вольта
    Следовательно, мы получаем одинаковое значение потенциала на резисторах R2 и R3.
  • Таким образом, Va = Vr2 = Vr3 = 2,73 вольта

  Метод 3:

  В этом методе мы используем цифровой мультиметр или можно сказать вольтметр. Все, что вам нужно, это установить мультиметр в режим измерения напряжения.
  Теперь двумя его щупами проверьте напряжение на требуемом резисторе, подключив к нему щупы. (на рис. показания вольтметра только для индикации)

  Вуаля!! Ты получил это.

  Это самый простой способ найти падение напряжения на резисторе в любой цепи.
