ГЛАВНАЯ » РЕЗИСТОРЫ » Номиналы резисторов Номиналы резисторов представлены так называемыми рядами резисторов (например ряд Е24). Ряды резисторов являются результатом стандартизации номинальных значений резисторов. Для постоянных резисторов существует шесть, так называемых, рядов: Е6, Е12, Е24, Е48, Е96 и Е192, а для переменных резисторов установлен один ряд — Е6. Кроме того существует дополнительный ряд Е3. Цифра после буквы E обозначает число номинальных значений сопротивлений резисторов в каждом десятичном интервале. Номиналы резисторов соответствуют числам в приведенных ниже таблицах или числам, полученным умножением или делением этих чисел на 10n (где n – целое положительное или отрицательное число). Например, по ряду Е6 номиналы резисторов в каждой декаде должны соответствовать числам 1; 1,5; 2,2; 3,3; 4,7; 6,8 или числам, полученным умножением или делением этих чисел на 10n, где n — целое положительное или отрицательное число. Например 10, 100, 15, 150 или 0.1, 0.01, 0.15, 0.015 и т.д. Принцип построения рядов Е48, Е96 и Е192 аналогичен приведенному с той лишь разницей, что увеличивается число промежуточных значений номиналов. Номиналы резисторов по ряду Е3, Е6, Е12, Е24 Е3 Е6 Е12 Е24 Е3 Е6 Е12 Е24 Е3 Е6 Е12 Е24 1,0 1,0 1,0 1,0 2,2 2,2 2,2 2,2 4,7 4,7 4,7 4,7 1,1 2,4 5,1 1,2 1,2 2,7 2,7 5,6 5,6 1,3 3,0 6,2 1,5 1,5 1,5 3,3 3,3 3,3 6,8 6,8 6,8 1,6 3,6 7,5 1,8 1,8 3,9 3,9 8,2 8,2 2,0 4,3 9,1 Номиналы резисторов по ряду Е48, Е96, Е192 Е48 Е96 Е192 Е48 Е96 Е192 Е48 Е96 Е192 Е48 Е96 Е192 100 100 100 147 147 147 215 215 215 316 316 316 101 149 218 320 102 102 150 150 221 221 324 324 104 152 223 328 105 105 105 154 154 154 226 226 226 332 332 332 106 156 229 336 107 107 158 158 232 232 340 340 109 160 234 344 110 110 110 162 162 162 237 237 237 348 348 348 111 164 240 352 113 113 165 165 243 243 357 357 114 167 246 361 115 115 115 169 169 169 249 249 249 365 365 365 117 172 252 370 118 118 174 174 255 255 374 374 120 176 258 379 121 121 121 178 178 178 261 261 261 383 383 383 123 180 264 388 124 124 182 182 267 267 392 392 126 184 271 397 127 127 127 187 187 187 274 274 274 402 402 402 129 189 277 407 130 130 191 191 280 280 412 412 132 193 284 417 133 133 133 196 196 196 287 287 287 422 422 422 135 198 291 427 137 200 200 294 294 432 432 138 203 298 437 140 140 140 205 205 205 301 301 301 442 442 442 142 208 305 448 143 143 210 210 309 309 453 453 145 213 312 459 Е48 Е96 Е192 Е48 Е96 Е192 Е48 Е96 Е192 Е48 Е96 Е192 464 464 464 556 665 665 796 470 562 562 562 673 806 806 475 475 569 681 681 681 816 481 576 576 690 825 825 825 487 487 487 583 698 698 835 493 590 590 590 706 845 845 499 499 597 715 715 715 856 505 604 604 723 866 866 866 511 511 511 612 732 732 876 517 619 619 619 741 887 887 523 523 626 750 750 750 898 530 634 634 759 909 909 909 536 536 536 642 768 768 920 542 649 649 649 777 931 931 549 549 657 787 787 787 942 953 953 953 965 976 976 988

E3, E6, E12, E24, E48, E96, E192

Как часто вам приходилось подбирать резистор для замены в какой-либо плате или в для конструирования нового устройства. Несмотря на большое разнообразие существующих моделей, значение омического сопротивления каждого из них не является случайным и не формируется одной лишь прихотью производителя. На практике существует конкретный  ряд номиналов резисторов, который и определяет возможные варианты для заводских сопротивлений.

Что такое ряд номиналов?

Данное понятие устанавливает определенную закономерность чередования значений для любых радиодеталей, включая и резисторы. Впервые существующий стандарт был утвержден еще в 1948году и получил обозначение латинской буквой E, означающей EIA в расшифровке Electronic Industries Alliance. Следом за буквой E указывается цифра, обозначающая конкретную линейку значений, она же показывает число доступных в этом ряду номиналов. К примеру, E6 разбивает номинальные мощности, емкости или сопротивления в пределах от 0 до 10 на шесть единиц, если сравнить с E96, то в нем этих единиц окажется уже 96.

С математической точки зрения, номинальные величины представляют собой логарифмическую функцию, поэтому шаг изменения номинальных сопротивлений можно определить по формуле:

где n – это порядковый номер конкретного члена, а N – это номер ряда.

Чтобы подобрать из предложенных линеек данных нужную модель, установленное значение, к примеру, у  E12 – это 1… 1,2 … 1,5 … и т.д. и умножается на десятичный множитель – 10, 100, 1000 и т.д. до достижения желаемой величины. Всего выделяют семь стандартных номиналов, правда, первый из них сегодня уже не выпускают, но встретить в старых устройствах его вы еще можете. Далее рассмотрим особенности каждого из ряда номиналов деталей.

Ряд Е3

Номинальный ряд Е3 включает в себя только три величины сопротивления: 1; 2,2; 4,7. Помимо этого  электрическое сопротивление резисторов может иметь отклонение от заявляемого параметр. То же может повторять и  емкость конденсатора, и другие характеристики деталей электронных схем, подчиняющихся стандартам Е3. Нормальными колебаниями основных характеристик считаются не более 50%, это означает, что если вы хотите приобрести непроволочный резистор на 10 Ом, то завод может выпускать его в пределах от 5,1 до 14,9 Ом, не выступая за отведенные стандартом границы.

Ряд Е6

Здесь для обозначения номиналов содержится шесть возможных величин: 1; 1,5; 2,2; 3,3; 4,7; 6,8. При указании номинальных емкостей, сопротивлений и других характеристик радиодеталей, Е6 обладает такими отличиями:

• величина допуска на погрешность составляет не более 20%, что дает немалое отклонение, которое обязательно следует учитывать при работе точных приборов;
• при использовании цветовых маркировок для керамических или углеродистых резисторов, детали будут иметь черную полосу, характеризующую их возможную погрешность;

Определение допустимого отклонения по цветовой маркировке

• наибольшее распространение они получили в силовом оборудовании, где основная роль резистора заключается в гашении величины токовой нагрузки, а существующая погрешность не окажет существенного влияния.

Ряд Е12

В сравнении с предыдущим, будет иметь уже не шесть, а двенадцать вариантов номиналов для электронных компонентов от 1 до 8,2. Значение номинальных данных имеет пропорциональное увеличение.

По своим характеристикам ряды Е12 отличаются следующими данными:

• допустимая погрешность катушек индуктивности или резисторов составляет не больше 10%;
• если у резистора имеется цветная маркировка, то полоска, указывающая на возможное отклонение от заявленного сопротивления должна иметь серый или серебристый цвет;
• их сфера применения охватывает сферу подстроечных и переменных резисторов, также используется для некоторых бытовых приборов.

Ряд Е24

Такой тип маркировки имеет в два раза большее количество номиналов, в сравнении с предыдущим.

Отличительными особенностями ряда Е24 является:

• отклонение от установленного производителем значения допускается не более чем на 5%, большая величина недопустима по причине перекрытия соседнего номинала
• цветные полоски для таких номинальных рядов имеют золотистую расцветку;
• наиболее распространен среди радиолюбителей, так как проволочне выводы легко припаивать и использовать для сборки электрических схем, а процент погрешности не сильно влияет на электрические параметры.

Ряд Е48

Количество вариантов сопротивления электрическому току еще в два раза превосходит Е24, начиная с него, номиналы разделяются не только десятыми, но уже и сотыми долями. Отличительной особенностью этого и последующих рядов является их высокая точность, а именно, Е48 может отклоняться от заявленных данных всего на 2%.

Для обозначения ряда Е48 из цветных полос наносится красного цвета, в работе бытовых приборов подобное отклонение совершенно незаметно, так как обычные колебания напряжения в электрической цепи оказывают куда более существенное влияние.  Поэтому их использование в моделировании имеет узконаправленную специфику и принадлежит к точным элементам.

Ряд Е96

Обладает в два раза более широким спектром номиналов, чем Е48. В сравнении с другими, ряд  Е96 обладает такими отличительными особенностями:

• погрешность элемента, изготовленного по стандарту этого номинала, может отличаться не более чем на 1% от паспортного значения, к примеру, резистор на 100 Ом не выйдет за пределы 99 или 101 Ома;
• цветовое обозначение точности на корпусе радиодетали будет иметь коричневую полоску;
• на практике используется в сборке печатных плат, устанавливается в цепях управления, релейной защиты, телемеханики и т. д.

Существенным недостатком является относительно более высокая себестоимость , в сравнении с менее точными резисторами.

Ряд Е192

Является наибольшее число номиналов, ряд включает в себя 192 единицы возможных вариантов и предоставляет самый широкий спектр для выбора. Отличается такими данными:

• погрешность сопротивления не может превышать 0,5%, 0,25 и даже 0,1%, что выводит их в категорию сверхточного оборудования, часто на их основе разрабатывают smd резисторы;

• с точки зрения цветового обозначения ряда, то на корпусе прибора изображается зеленая, синяя или фиолетовая полоска;
• применяется в сверхточных измерительных комплексах и электронно-вычислительных машинах.

Существенный недостаток – самая высокая стоимость, в сравнении с другими. Для удобства понимания разницы между номинальными рядами трех последних порядков ниже приведена таблица с значениями сопротивлений резисторов.

Таблица: номиналы рядов Е48, Е96, Е192

Таблица: номиналы рядов Е48, Е96, Е192

E3 E6 E12 E24 E48 E96 Series » Примечания по электронике

Понимание серий стандартных значений резисторов E3, E6, E12, E24, E48 и E96: что это такое, таблицы значений, почему они используются, как они были получены и т.

д.

---

Учебное пособие по резисторам Включает:
Обзор резисторов Углеродный состав Карбоновая пленка Пленка оксида металла Металлическая пленка Проволочный SMD-резистор МЭЛФ резистор Переменные резисторы Светозависимый резистор Термистор варистор Цветовая маркировка резисторов Маркировка и коды резисторов SMD Характеристики резистора Где и как купить резисторы Стандартные номиналы резисторов и серия E

---

Значения резисторов организованы в набор различных серий предпочтительных значений или стандартных значений резисторов.

Эти стандартные значения резисторов имеют логарифмическую последовательность, что позволяет расположить различные значения таким образом, чтобы они относились к допуску или точности компонента.

Допустимые отклонения резисторов обычно составляют ±20 %, ±10 %, ±5 %, ±2 % и ±1 %. Для некоторых резисторов доступны более точные допуски, но они не так широко доступны и стоят дороже.

Имея эти стандартные номиналы резисторов, можно выбирать электронные компоненты от различных производителей, что значительно упрощает поиск и снижает стоимость компонентов.

Интересно, что тот же подход и наборы диапазонов значений используются в ряде других электронных компонентов, включая конденсаторы, стабилитроны, катушки индуктивности и т. д.

Придерживаясь наиболее часто используемых значений в любой конструкции электронной схемы, они не только легче доступны у дистрибьюторов электронных компонентов, но и могут быть снижены затраты, поскольку количество типов компонентов на любой печатной плате или другом узле может быть уменьшено, и это дает значительную экономию средств в производстве.

Стандартные номиналы резисторов серии E

Стандартные номиналы резисторов организованы в набор серий значений, известных как Е-ряды. Различные значения располагаются таким образом, чтобы верхняя часть полосы допуска одного значения и нижняя часть полосы допуска следующего значения не перекрывались.

Возьмем в качестве примера резистор со значением 1 Ом и допуском ±20%. Фактическое сопротивление в верхней части допустимого диапазона составляет 1,2 Ом. Возьмите тогда резистор номиналом 1,5 Ом. Сопротивление этого компонента в нижней части его поля допуска составляет 1,2 Ом. Этот процесс выполняется для всех значений за декаду, создавая набор стандартных значений резисторов для каждого допуска.

Различные наборы стандартных номиналов резисторов известны по их номерам серии E: E3 имеет три резистора в каждой декаде, E6 — шесть, E12 — двенадцать и так далее.

Самая основная серия в линейке E — это серия E3, имеющая всего три значения: 1, 2,2 и 4,7. Это редко используется как таковое, потому что связанный с ним допуск слишком широк для большинства сегодняшних приложений, хотя сами базовые значения могут использоваться более широко для уменьшения складских запасов.

Далее следует серия E6 с шестью значениями в каждой декаде для допуска ±20%, серия E12 с 12 значениями в каждой декаде для ±10%, серия E24 с 24 значениями в каждой декаде для допуска ±5%. Значения резисторов этих серий приведены ниже. Дальнейшие серии (E48 и E96) доступны, но не так распространены, как приведенные ниже.

Резисторы E6 и E12 доступны практически для всех типов резисторов. Однако серия E24, представляющая собой серию с гораздо меньшим допуском, доступна только в типах с более высоким допуском.

Широко используемые сегодня металлопленочные резисторы, а также металлооксидные пленочные резисторы доступны в серии E24, как и несколько других типов. Типы углерода редко доступны в наши дни и в любом случае будут доступны только в более низких диапазонах допусков, поскольку их значения не могут быть гарантированы с таким точным допуском.

Предпочтительные или стандартные диапазоны номиналов резисторов серии E признаны на международном уровне и приняты международными организациями по стандартизации. EIA (Ассоциация электротехнической промышленности), базирующаяся в Северной Америке, является одной из организаций, которая приняла эту систему, и в результате ряд значений резисторов часто называют стандартными значениями резисторов EIA.

Краткое изложение предпочтительных или стандартных номиналов резисторов EIA Серия
Серия Е	Допуск (Sig Figs)	Количество значений в каждой декаде
Е3	>20%	3
Е6	20%	6
Е12	10%	12
Е24	5% [обычно также доступен с допуском 2%]	24
Е48	2%	48
Е96	1%	96
Е192	0,5 %, 0,25 % и более высокие допуски	192

Примечание: Металлопленочные резисторы, широко используемые в настоящее время для осевых резисторов и резисторов для поверхностного монтажа, обычно доступны с допуском 1% и 2%, даже если они включены в диапазоны E24, E12, E6 и E3.

Значения серии E разделены на две группы, которые имеют немного разные нумерации, хотя они следуют одной и той же базовой нумерологии:

• До E24:   Для этой нижней части серии E, используемой для номиналов резисторов, конденсаторов и других компонентов, основное отличие состоит в том, что номера имеют только две значащие цифры, поскольку это все, что действительно необходимо
• E48–E192:  Для серий E48–E192 для всех значений используются значащие цифры, поскольку необходимо определить их более точно ввиду большего количества необходимых значений.

Видно, что некоторые значения в ряду E24 отсутствуют в рядах от E48 до E192. Это происходит из-за различных используемых правил округления.

Предпочтительные и стандартные значения других компонентов

Система принятия стандартных значений электронных компонентов очень хорошо работает для резисторов. Он также в равной степени применим для других электронных компонентов. В равной степени применима та же концепция использования значений в стандартном списке, которые определяются допуском компонентов.

Серия E также используется для конденсаторов, катушек индуктивности и ряда или некоторых других электронных компонентов и применяется как к устройствам с выводами, так и к устройствам для поверхностного монтажа.

Обычно для конденсаторов используются некоторые из серий более низкого порядка — E3, E6, так как значения на многих конденсаторах не имеют высокого допуска. Электролитические конденсаторы обычно имеют очень широкий допуск, хотя другие, такие как многие керамические конденсаторы, имеют гораздо более строгий допуск, и многие из них доступны в диапазонах, соответствующих значениям E12 или даже E24.

Другим примером электронных компонентов, которые соответствуют предпочтительным значениям EIA серии E, являются стабилитроны для их напряжений пробоя. Стандартные напряжения стабилитрона обычно соответствуют значениям E12, хотя также доступны значения напряжения серии E24, особенно 5,1-вольтовый стабилитрон для 5-вольтовых шин. Опять же, это относится к обоим типам электронных компонентов: выводным устройствам и устройствам для поверхностного монтажа.

Как и в случае с другими электронными компонентами, выбор номиналов стабилитронов в диапазоне E12, а не E24, как правило, означает, что значения более широко доступны из таких источников, как дистрибьюторы электронных компонентов. При этом обычно используются 5,1-вольтовые стабилитроны со значением E24, поскольку это соответствует стандартному напряжению шины питания логики.

Резистор серии Е

Предпочтительные значения EIA или номиналы стандартных резисторов могут быть сведены в табличную форму для получения различных значений в пределах каждой декады.

Современная технология резисторов позволяет достичь очень жестких допусков, но использование резисторов даже серии E3 дает большие преимущества.

Использование резисторов серии E3 или даже E6 позволяет сократить количество различных типов резисторов, используемых в конструкции, и значительно упростить процессы закупки и производства, а также снизить затраты. Часто конструкции стараются придерживаться стандартных номиналов резисторов E3 или E6, используя только номиналы резисторов E12, E24, E48 или E9.6 в случае крайней необходимости.

Одним из примеров, когда значения могут быть сохранены в пределах серии E3, является цифровая конструкция, где необходим подтягивающий или подтягивающий резистор. Точное значение не имеет большого значения — требуется только значение в пределах приблизительного диапазона. Для этих резисторов значение может быть выбрано в пределах серии E3.

Для аналоговых схем часто требуется немного больше гибкости, но даже стандартные номиналы резисторов E6 или E12 можно без труда использовать в большинстве электронных схем. Иногда Е24, Е48, Е96 или даже значения серии E192 могут потребоваться для требований высокой точности и жестких допусков: фильтры, генераторы, измерительные приложения и т. д.

Таблицы значений резисторов серии Е

Ниже приведены общие номиналы резисторов, используемые в электронных схемах. Это стандартные номиналы резисторов E3, E6, E12, E24, E48 и E96.

Серия стандартных резисторов E3
1,0	2,2	4,7

Резисторы серии E3 являются наиболее широко используемыми, и, следовательно, эти значения будут наиболее распространенными значениями резисторов, используемых в электронной промышленности. Они особенно полезны для номиналов резисторов, которые никоим образом не являются критическими. Придерживаясь этой серии, количество различных компонентов в любой конструкции электронной схемы может быть уменьшено, и это может помочь снизить производственные затраты за счет сокращения запасов и дополнительного управления и настройки, необходимых для дополнительных типов компонентов в проекте.

Стандартный резистор E6 серии
1,0	1,5	2,2
3,3	4,7	6,8

Резисторы серии E6 также широко используются в промышленности. Они обеспечивают более широкий диапазон стандартных номиналов резисторов, которые можно использовать в электронных схемах, и это может быть важно для многих аналоговых схем.

Стандартный резистор E12 серии
1,0	1,2	1,5
1,8	2,2	2,7
3,3	3,9	4,7
5,6	6,8	8,2

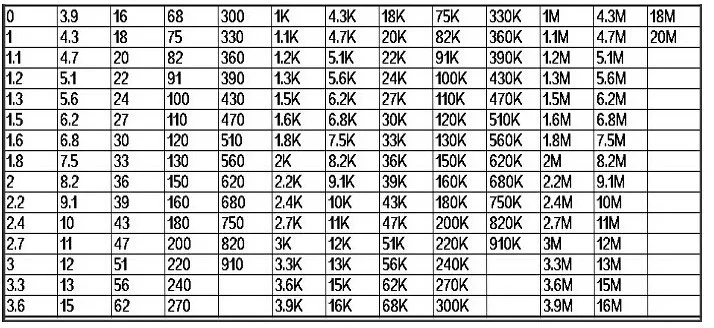

Стандартный резистор E24 серии
1,0	1,1	1,2
1,3	1,5	1,6
1,8	2,0	2,2
2,4	2,7	3,0
3,3	3,6	3,9
4,3	4,7	5.1
5,6	6,2	6,8
7,5	8,2	9,1

Резисторы серии E48 обычно используются для приложений с высокими допусками. Они гораздо менее широко используются, чем E24 и, конечно же, электронные компоненты серии E12 или E6. Они, как правило, используются для схемотехники, где может потребоваться высокоточный резистор для получения выходного сигнала с малым допуском или для измерения и т. д.

Стандартный резистор E48 серии
1,00	1,05	1.10
1,15	1,21	1,27
1,33	1,40	1,47
1,54	1,62	1,69
1,78	1,87	1,96
2,05	2,15	2,26
2,37	2,49	2,61
2,74	2,87	3,01
3,16	3,32	3,48
3,65	3,83	4,02
4,22	4,42	4,64
4,87	5. 11	5.36
5,62	5,90	6,19
6,49	6,81	7,15
7,50	7,87	8,25
8,66	9,09	9,53

Резисторы и другие формы электронных компонентов серии E96 используются редко, хотя они необходимы в некоторых электронных конструкциях для очень жестких требований к допускам. Поскольку они используются реже, они могут быть не так широко доступны через дистрибьюторов электронных компонентов и, вероятно, будут более дорогими, хотя их получение не должно вызывать особых трудностей.

Стандартный резистор E96 серии
1,00	1,02	1,05
1,07	1.10	1,13
1,15	1,18	1,21
1,24	1,27	1,30
1,33	1,37	1,40
1,43	1,47	1,50
1,54	1,58	1,62
1,65	1,69	1,74
1,78	1,82	1,87
1,91	1,96	2,00
2,05	2. 10	2.16
2,21	2,26	2,32
2,37	2,43	2,49
2,55	2,61	2,67
2,74	2,80	2,87
2,94	3,01	3,09
3,16	3,24	3,32
3,40	3,48	3,57
3,65	3,74	3,83
3,92	4,02	4.12
4,22	4,32	4,42
4,53	4,64	4,75
4,87	4,99	5.11
5,23	5,36	5,49
5,62	5,76	5,90
6,04	6,19	6,34
6,49	6,65	6,81
6,98	7,15	7,32
7,50	7,68	7,87
8,06	8,25	8,45
8,66	8,87	9,09
9,31	9,53	9,76

Серия стандартных номиналов резисторов E192 также существует, но их использование намного меньше, чем в других диапазонах, указанных выше. Их допуск составляет либо 0,5, либо 0,25%, и это приводит к увеличению затрат, а также к тому факту, что в диапазоне гораздо больше резисторов.

Хотя резисторы в диапазонах до E24 широко доступны, в любой конструкции часто помогает сосредоточиться на использовании как можно меньшего числа номиналов резисторов. Это уменьшит количество различных компонентов в конструкции, а для крупносерийного производства поможет снизить затраты.

Разработка значений серии E

На заре радио и электроники, в первой половине двадцатого века, стандартизация значений была незначительной или отсутствовала вовсе. Значения, выбранные для электронных компонентов, таких как резисторы и конденсаторы, были определены разными производителями.

Это создало ряд трудностей для проектирования электронных схем, поскольку часто необходимо было идентифицировать поставщика, чтобы затем можно было выбрать номинал электронного компонента.

С началом Второй мировой войны и резким ростом производства радио- и электронных устройств и оборудования разработчикам и производителям необходимо было использовать в своих конструкциях конкретные номиналы компонентов, а не множество вариаций, доступных от разных производителей компонентов.

Дальнейший импульс возник после Второй мировой войны с введением и значительным ростом использования бытовых электронных устройств и оборудования.

Чтобы удовлетворить спрос на необходимую стандартизацию, организация, известная как Международная электротехническая организация, начала работу над стандартом в 1948 году. Первый выпуск их документа был выпущен в 1952 году, а затем он был позже обновлен и стал документом IEC 60063: nnnn . , где nnnn — дата последнего выпуска.

Значения резисторов серии E используются повсеместно и обеспечивают очень полезный выбор резисторов, отвечающих требованиям любой ситуации. Эта серия также используется в качестве основы для других электронных компонентов, включая конденсаторы, катушки индуктивности и т. д.

Резисторы всех типов используют значения серии E, как резисторы SMD, так и резисторы с выводами. На самом деле серия E используется для всех электронных компонентов, таких как резисторы, конденсаторы и катушки индуктивности, будь то устройства с выводами или для поверхностного монтажа.

Другие электронные компоненты:
Батарейки конденсаторы Соединители Диоды полевой транзистор Индукторы Типы памяти Фототранзистор Кристаллы кварца Реле Резисторы ВЧ-разъемы Переключатели Технология поверхностного монтажа Тиристор Трансформеры Транзистор Клапаны/трубки
    Вернуться в меню «Компоненты». . .

Каковы стандартные номиналы резисторов?

Автор Сэмюэл Л. Гарбетт

Опубликовано 21 января 2023 г.

Очень важно использовать резисторы правильного номинала для ваших электронных проектов. Узнайте все о стандартных номиналах резисторов.

Выбор правильного резистора для любого приложения требует некоторых базовых знаний. Понимание сопротивления вашего резистора имеет решающее значение, но вы также должны иметь представление о стандартных номиналах резисторов. Но каковы наиболее распространенные номиналы резисторов и что они означают?

Что такое стандартный номинал резистора?

Впервые определенные в 1952 году IEC (Международной электротехнической комиссией), номиналы резисторов направлены на стандартизацию сопротивления и допусков резисторов во всем мире. Это облегчает потребителям и инженерам-электрикам выбор правильных компонентов для своих цепей. Он также предоставляет производителям шаблон для подражания.

Использование резисторов неправильных номиналов может привести к неожиданным результатам в цепи. Например, если вы используете резистор с плохими допусками с чувствительным светодиодом, вы рискуете получить слишком большую мощность, поступающую на светодиод. Это может привести к выходу из строя цепей и даже к повреждению компонентов. Сопротивление и допуск стандартного резистора для поверхностного монтажа можно узнать, прочитав цветовую маркировку резистора.

Общие стандартные номиналы резисторов

Предпочтительные номиналы, также известные как серия E, разделены на группы в зависимости от допуска. Допуск резистора описывает разность потенциалов между его номинальным сопротивлением и его фактическим сопротивлением.

Например, резистор серии E3 имеет допуск 40 %. Это означает, что резистор E3 с номинальным сопротивлением 100 Ом будет фактически иметь сопротивление от 60 до 140 Ом. Каждая серия далее разбивается на набор значений сопротивления.

Серия E и значения сопротивления

Каждая серия E имеет собственный набор значений сопротивления от одного до десяти, при этом количество шагов (по логарифмической шкале) равно числу E. Эти значения представляют собой различные варианты сопротивления, доступные в данной серии, и их можно умножать на 10, 100, 1000 и т. д. для всего диапазона сопротивления.

Например, резисторы E3 имеют следующие три номинала; 1.0, 2.2 и 4.7. Это означает, что резисторы E3 могут иметь сопротивление 1 Ом, 2,2 Ом или 4,7 Ом, но они также могут иметь сопротивление 10 Ом, 22 Ом и 47 Ом или 100 Ом, 220 Ом и 470 Ом. Это продолжается до миллионов ом.

Допуски и значения сопротивления серии E6

Резисторы серии E6 имеют допуск 20% и следующие шесть значений.

• 1.0, 1.5, 2.2, 3.3, 4.7 и 6.8

Допуски и значения сопротивления серии E12

Резисторы серии E12 имеют допуск 10% и следующие 12 значений.

• 1.0, 1.2, 1.5, 1.8, 2.2, 2.7, 3.3, 3.9, 4.7, 5.6, 6.8 и 8.2

Допуски и значения сопротивления для серии E24

Резисторы серии E24 имеют допуск 5% и следующие 24 значения.

• 1,0, 1,1, 1,2, 1,3, 1,5, 1,6, 1,8, 2,0, 2,2, 2,4, 2,7, 3,0, 3,3, 3,6, 3,9, 4,3, 4,7, 5,1, 5,6, 6,2, 6,8, 7,5 9. 1

Допуски и значения сопротивления серии E48

Резисторы серии E48 имеют допуск 2% и следующие 48 значений.

• 1,00, 1,05, 1,10, 1,15, 1,21, 1,27, 1,33, 1,40, 1,47, 1,54, 1,62, 1,69, 1,78, 1,87, 1,96, 2,05, 2,15, 2,39, 2,26,, 2,61, 2,74, 2,87, 3,01, 3,16, 3,32, 3,48, 3,65, 3,83, 4,02, 4,22, 4,42, 4,64, 4,87, 5,11, 5,36, 5,62, 5,90, 6,19, 6,49, 6,81, 7,15, 7,50, 7,87, 8,25, 6, , 8,66, 9,09 и 9,53

Допуски и значения сопротивления серии E96

Резисторы серии E96 имеют допуск 1% и следующие 96 значений.

• 1,00, 1,02, 1,05, 1,07, 1,10, 1,13, 1,15, 1,18, 1,21, 1,24, 1,27, 1,30, 1,33, 1,37, 1,40, 1,43, 1,47, 1,50, 1,54, 1,58, 1,62, 1,65, 1,69, 1,74, 1,54, 1,58, 1,62, 1,65, 1,69, 1,74, 1,54, 1,58, 1,62, 1,65, 1,69, 1,74, 1,54, 1,58, 1,62, 1,65, 1,69, 1,74, 1,54, 1. , 1,78, 1,82, 1,87, 1,91, 1,96, 2,00, 2,05, 2,10, 2,15, 2,21, 2,26, 2,32, 2,37, 2,43, 2,49, 2,55, 2,61, 2,67, 2,74, 2,80, 2,87, 2,94, 3,01, 3,4, 3,09, 3,1 3.48, 3,57, 3,65, 3,74, 3,83, 3,92, 4,02, 4,12, 4,22, 4,32, 4,42, 4,53, 4,64, 4,75, 4,87, 4,99, 5,11, 5,23, 5,36, 5,49, 5,62, 5,76, 5,90, 6,04, 6,19, 6,34, 6,49, 6,65, 6,81, 6,98, 7,15, 7,32, 7,50, 7,68, 7,87, 8,06, 8,25, 8,45, 8,66, 8,87, 9,09, 9,31, 9,53 и 9,76

E192 серии.

последовательные резисторы имеют допуск 0,5% или ниже и следующие 192 значения.

• 1.00, 1.01, 1.02, 1.04, 1.05, 1.06, 1.07, 1.09, 1.10, 1.11, 1.13, 1.14, 1.15, 1.17, 1.18, 1.20, 1.21, 1.23, 1.24, 1.26, 1.27, 1.29, 1.30, 1.32 , 1,33, 1,35, 1,37, 1,38, 1,40, 1,42, 1,43, 1,45, 1,47, 1,49, 1,50, 1,52, 1,54, 1,56, 1,58, 1,60, 1,62, 1,64, 1,65, 1,67, 1,69, 1,72, 1,74, 1,76, 1,78, 1,65, 1,69, 1,72, 1,74, 1,76, 1,78, 1,65, 1,69, 1,72, 1,74, 1,76, 1,78, 1,67, 1. , 1,80, 1,82, 1,84, 1,87, 1,89, 1,91, 1,93, 1,96, 1,98, 2,00, 2,03, 2,05, 2,08, 2,10, 2,13, 2,15, 2,18, 2,21, 2,23, 2,26, 2,29, 2,32, 2,34, 2,37, 2,40, 2,23, 2,26, 2,29, 2,34, 2,37, 2,40, 2,26, 2,29, 2,32, 2,37, 2, , 2,43, 2,46, 2,49, 2,52, 2,55, 2,58, 2,61, 2,64, 2,67, 2,71, 2,74, 2,77, 2,80, 2,84, 2,87, 2,91, 2.94, 2.98, 3.01, 3.05, 3.09, 3.12, 3.16, 3.20, 3.24, 3.28, 3.32, 3.36, 3.40, 3.44, 3.48, 3.52, 3.57, 3.61, 3.65, 3.9, 3.8, 3.8, 3.70, 3.8 3,92, 3,97, 4,02, 4,07, 4,12, 4,17, 4,22, 4,27, 4,32, 4,37, 4,42, 4,48, 4,53, 4,59, 4,64, 4,70, 4,75, 4,81, 4,87, 4,93, 4,99, 5,05, 5,17, 5,23 5. 30, 5,36, 5,42, 5,49, 5,56, 5,62, 5,69, 5,76, 5,83, 5,90, 5,97, 6,04, 6,12, 6,19, 6,26, 6,34, 6,42, 6,49, 6,57, 6,65, 6,73, 6,81, 6,90, 6,98, 7,06,. 7,15, 7,23, 7,32, 7,41, 7,50, 7,59, 7,68, 7,77, 7,87, 7,96, 8.06, 8,16, 8,25, 8,35, 8,45, 8,56, 8,66, 8,76, 8,87, 8,98, 9,09, 9,20, 9,31, 9,42, 9,53, 9,65, 9,76 и 9,88

. Выбор правильного значения «Правильное». Вы выбираете для своего резистора должны быть основаны на нескольких факторов. Цена важна, так как резисторы серии E с более высокими характеристиками обычно имеют более высокую стоимость из-за их более низкого допуска (т. Е. Более высокой точности значения сопротивления). Наряду с этим, вам также необходимо учитывать требования вашей схемы.

Подписывайтесь на нашу новостную рассылку

Похожие темы

• Сделай сам
• Электроника

Об авторе

Сэмюэл — британский писатель, который занимается технологиями и обожает все, что можно сделать своими руками.
