Самодельная колонка: Как сделать самому классную портативную акустику? / Своими руками (DIY) / iXBT Live

Как сделать самому классную портативную акустику? / Своими руками (DIY) / iXBT Live

А зачем делать самому? Все же продаётся! — Спросите Вы меня.
Во-первых, это реализация своего творческого потенциала. Сделать собственный проект это занимательно, интересно и позволяет унять желание сделать что-то своими руками.
Во-вторых, крупноблочный DIY проект это не очень сложно, но позволяет получить изделие с уникальными характеристиками и авторским дизайном.
И, наконец, DIY проект портативной акустики может стать необычным, но полезным подарком.
Я сделал более двух десятков различных типов колонок, хочу поделится своим опытом.

Содержание

• Выбор концепции и дизайна акустики
• Выбор типа корпуса
• Подбор динамиков и акустического оформления
• Подбор усилителя
• Подбор источника сигнала
• Выбор аккумулятора
• Сборка изделия
• Заключение

Пройдемся по каждому этапу изготовления DIY портативной акустики.

Выбор концепции и дизайна акустики

Сначала надо определится с размерным классом будущего изделия. Условно разделим портативную акустику на три класса: микро, мини и макси.

Микро — портативная акустика ближнего поля, формата небольшого радиоприемника. Такую даже можно сделать моно, все равно размер не даст получить нормальный стереозвук.
Мини — типовой формат, китайские покупные колонки как раз такого размера. Там обычно пара динамиков и пассивный излучатель.
И, наконец-то, макси формат. Размер на грани портативного. Для вечеринок большой компанией. Формат аудио чаще всего 2.1 (стерео с отдельным низкочастотным каналом).

Дизайн вещь индивидуальная! Тут есть место полету фантазии. Совет: необходим эскиз/чертеж/трехмерная модель будущего изделия, что бы прикинуть компоновку узлов и не ошибиться в размерах.

Выбор типа корпуса

Пожалуй, самая видовая и занимательная часть акустики — это корпус.
Рассмотрим несколько «рецептов» изготовления корпуса для DIY портативной акустики.

• Фанера
• Готовые «доноры»
• Корпуса для РЭА
• Профили
• 3D печать и формовка

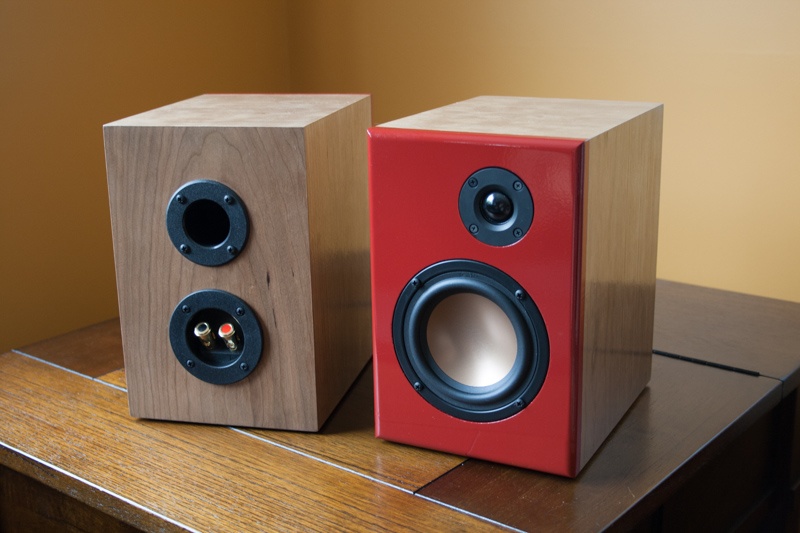

Фанера

Самый простой в обработке и легкодоступный материал — фанера. Как вариант: деревянный массив,  ДСП или МДФ.

Минусы — это тяжесть и дополнительные работы по влагостойкости.

Кроме фанеры можно использовать текстолит (клеить эпоксидкой) и картон. Последний неплохо пропитать горячим лаком.

Вот мои поделки — под ретро радио из стеклотектолита и вариант корпуса из пропитанной картонной трубы:

Готовые «доноры»

Донором для портативной акустики может служить:

• Чемоданы
• Ящики для инструмента
• Канистры
• Аптечки
• Кашпо
• Кейсы от коньяка
• И экзотические варианты, например, патронный ящик от пулемёта.

Рассмотрим как реализовывали это различные авторы:

Корпуса для РЭА

Можно использовать корпуса для РЭА. Это удобно: широкий выбор размеров, доступность. Корпуса чаще всего герметичные (с резиновым уплотнением).

Корпуса для РЭА есть пластиковые (чаще), алюминиевые (дороже) и комбинированные.

Пластиковые корпуса очень легко обрабатывать «на коленке».   Нужен гравер, перьевое сверло, напильник.

При приложении рук получается вполне нарядно:

С алюминием, конечно, чуть сложнее, но не забываем при обработке добавлять смазку, хотя бы банальный WD-40.

Из алюминиевых корпусов мне очень понравился такой с торцевыми пластиковыми крышками (я купил):

Профили

В строительных супермаркетах сейчас продают много различных замкнутых профилей, как пластиковых для вентиляции и канализации, так и алюминиевых. Из них коже можно сделать корпус колонки, главное придумать и обыграть как сделать герметичные торцы.

Пластиковые корпуса нужно усиливать ребрами жесткости.

Вот мой мой пример корпуса из профиля:

3D печать и формовка

Повальное распространение 3D принтеров, печатающих пластиком, серьезно упростило  жизнь самодельщикам. Теперь небольшие корпуса или элементы конструктива можно печатать из пластика. Без проблем можно реализовать сложные формы, вроде, лабиринтов.

Формовка — подразумевает собой классический приём: каркас, стеклоткань и эпоксидная смола. На финише шпатлёвка, шлифовка и окраска. Таким образом можно получить корпус весьма замысловатой формы.

Вот мой пример:

Подбор динамиков и акустического оформления

Помните про размерный класс? Так вот, и динамики можно соотнести так же.

• Микро — размер <2″
• Мини — размер самый ходовой от 2″ до 3″
• Макси — >3″ Там уже может быть использованы и две полосы, а так же сабвуферный басовый канал.

Для размера «мини» и «макси» желательно измерить параметры Тиля — Смолла для точного расчета объема и выбора акустического оформления. Я использую ПО bassbox 6 pro. Это позволит получить максимальную отдачу динамика на низких частотах.

Основные акустические оформления для портативной акустики:

1. Закрытый ящик. Самый простой вариант, меньше риск ошибиться.
2. Фазоинвертор. Тяжело настраивать без параметров динамика. В маленьких корпусах тяжело реализуем.
3. Пассивный излучатель. Самый распространенный в портативных решениях вариант.   Площадь излучателя должна быть больше или примерно равна площади динамика, а настройку рабочей частоты можно подкорректировать добавочной массой.

Но все это тема сложная и требующая отдельной статьи. Для портативной акустики можно опираться на данные производителя и от них выбирать объем оформления. А тип оформления рекомендую использовать пассивный излучатель, на нем сейчас 99% такой акустики и сделано.

Пожелания к динамикам для портативной акустики:

• Желательно неодимовый магнит (мощнее, компактнее, эффективнее)
• Желательно диффузор с защитой от влажности (пластик, полимер)
• Резиновый широкий подвес (прочнее, долговечнее, больше ход динамика, глубже бас)
• Лучше брать динамики 4 Ом, чем 8, так как усилитель выдаст на такую нагрузку больше мощности

Для защиты от внешних воздействий рекомендуется использовать защитные сетки (грили). Продаются они на Алиэкспресс любых размеров, состоят из пластикового фланца и мелкоячеистой металлической сетки.

Подборка предпочтительных моделей динамиков приведена в конце статьи.

Подбор усилителя

Основные пожелания к усилителю мощности в портативную акустику:

• Высокий КПД, малое потребление от батареи (а это class D)
• Компактный размер
• Однополярное питание под аккумуляторы
• Запас по искажениям и мощности
• Способность работать в замкнутом пространстве без массивных радиаторов

Не малое значение в выборе имеет напряжение аккумулятора модели, от него и смотрим усилитель с максимальной эффективностью. В компактном устройстве надо стремится к максимальной отдаче и энергоэффективности.

Соответственно для размерных классов напряжения для питания усилителя:

• Микро — 1S (3-4.2 В)
• Мини — 2-3S
• Макси — >3S

Подборка предпочтительных моделей плат усилителей приведена в конце статьи.

Подбор источника сигнала

Тут нужно отталкиваться от своих предпочтений и что будет наиболее востребовано.

Просто линейный вход на усилитель, если нужно проводное подключение. Если источником будет только смартфон/планшет по Bluetooth или WiFi, то плата приемника беспроводного сигнала.

Если нужна универсальность (Bluetooth/FM радио/USB/карта SD и пульт ДУ) — то лучше выбрать mp3-модуль с нужным функционалом и подходящего размера.

Есть еще интересный современный вариант источника от Arylic — Up2Stream Mini V3 плата с поддержкой стриминговых сервисов и интернет радио. Входы: WiFi, Bluetooth 5.0 и линейный вход. Питание 5 В, размеры 55х45х12 мм. Управляется с мобильного приложения.

Рекомендую для крупных проектов использовать толковый MP3/FLAC-модуль TDM 157. Я делал на него подробный обзор.

Подборка остальных предпочтительных mp3-модулей приведена в конце статьи.

Выбор аккумулятора

Для носимой техники предпочтительнее литиевые аккумуляторы, чаще всего в форм-факторе цилиндров или плоских пакетов.

У многих есть в использовании аккумуляторы популярного формата 18650, можно их и применить.

Помимо аккумуляторов нужна плата зарядки, защиты и балансировки и желательно кейс (холдер) или рамки для набора нужной батареи.

Для крупных колонок зарядное устройство можно разместить внутри, а для зарядки использовать сетевой кабель.

Для морозостойкого исполнения бумбокса можно применить аккумуляторы формата LiFePO4.

Сборка изделия

Советы для финальной сборки портативной акустики:

• Корпус акустики должен быть герметичен, щелей и лишних отверстий быть не должно.
• В большом корпусе лучше разделить левый канал от правого перегородкой.
• Динамики нужно стараться поставить дальше друг от друга.
• Разборная конструкция практичнее склеенной.
• Ручка или петелька для переноски добавят удобства использования.
• Пайка проводов лучше чем скрутка, разъемы практичнее.

И еще важный момент, для развязки земляной петли (фона) при питании от одного аккумулятора и источника и усилителя, нужно запитать источник сигнала через преобразователь B1212.   Это компактный DC-DC преобразователь 12 В, с гальванической развязкой и выходной мощностью 1 Вт. Фона гарантированно не будет.

 Можно добавить «красоты» изделию:

• Часы
• Кнопку с подсветкой
• Кольцевую RGB подсветку
• Светодиодный фонарик
• Стрелочный или цифровой индикатор уровня

Для наглядности и контроля батареи рекомендую поставить индикатор заряда аккумуляторов:

Если что-то не вместилось при компоновке, всегда можно навесить доп. оборудование в отдельном кейсе снаружи конструкции:

Заключение

Нельзя объять необъятное ©

В комментариях предлагайте свои идеи и делитесь своими конструкциями портативных колонок.

Подборка проверенных MP3-модулей

Подборка усилителей для портативных колонок

Подборка динамиков для портативной акустики

Спасибо за внимание. Творческих успехов и удачных конструкций!

Лучшая bluetooth колонка своими руками — 5 критериев успеха / Хабр

Bluetooth колонка готова!

Прошло 2 года с того момента как я начал делать bluetooth колонку. И наконец она полностью готова. (Конечно опять не до конца — еще нужно чуть-чуть дописать прошивку). Нужно сказать, что саму электронику я сделал гораздо быстрее — всего 3 месяца. Это время от идеи до готовой платы. Но вот с корпусом, динамиками, настройками DSP пришлось поколдовать. В итоге я сделал три варианта корпуса, попробовал два типа динамиков, и последний вариант считаю финальным. Переделывать не буду. О какой же колонке речь? Кому интересно читаем..

Требования к колонке

Когда стали набирать популярность колонки компании JBL, то сын попросил купить такую колонку. Так как мы с ним активно занимались электроникой, то сразу же возникла идея сделать себе колонку самостоятельно, и конечно по качеству не хуже JBL Boombox.

Какие же характристики должна была иметь колонка:

• мощный звук (как минимум 40 Вт)

• небольшой вес (2-3кг)

• цветомузыка

• Hi-Fi звук

• bluetooth apt-X

• встроенная sd карта и mp3 плейер — вся коллекция музыки с собой

• долгое время работы от аккумулятора

• FM радио

Также было придумано еще много мелких функций, которые обязательно должны были быть. Их описывать не буду.

Подбираем усилитель звука

Я стал изучать компоненты из которых можно собрать колонку. И конечно же начал с усилителя звука. Изучив, то что есть на рынке и активно используется во всех поделках, я понял — все это не то, и обратил свое внимание на новейшие разработки в области звука. На сайте компании Texas Industries и было найдено сердце будущей колонки — TAS5782M — усилитель звука Hi-Fi уровня . Посмотрите его характеристики:

• 30Вт стерео (итого 60Вт)

• Цифровой звук

• Встроенный DSP процессор с кучей настроек

• Неубиваемость — различные защиты чипа

• Работа без радиатора

• THD — 0.02%

Те самые 5 критериев успеха

Не буду долго описывать все мытарства и сразу перейду к делу. Вот те самые 5 критериев успеха:

• Весь звуковой тракт должен быть цифровым. Аналоговый сигнал очень капризен к трассировке платы, качеству сборки и требует настройки на специальном оборудовании. Цировой же сигнал наоборот, практически не требователен к трассировке, спокойно относится к «кривым рукам». Bluetooth модуль должен быть подключен только по цифровому каналу.

• Обязательно нужен DSP процессор. Получить мощный звук в компактном корпусе очень сложно. DSP процессор позволит расширить акустический диапазон акустики, особенно в области низких частот. Дополнительно, новейшие разработки в этой области, сделают процесс настройки очень простым, а звук качественным на любом уровне громкости.

• В домашних условиях очень сложно сделать качественный, красивый корпус. На помощь приходит 3D печать. Качество 3D печати на домашних принтерах сейчас очень высоко. Современные пластики позволяют получить прочный, стильный корпус. Самостоятельная разработка модели позволяет учесть все особенности расположения компонент и обеспечить быстрый доступ к ним.

• Динамики — сердце нашей системы. Только брендовые компоненты позволят получить натуральный мощный звук. Обязательно использование 2 динамиков: Широкополосный — НЧ и СЧ диапазона и ВЧ динамик. Также для малого корпуса просто необходим пассивный динамик. Динамики обязательно должны иметь паспорт и документацию, график АЧХ, без этого сложно будет произвести их точную настройку без специального оборудования, а его как правило дома нет.

• Вся переносная акустика работает на аккумуляторах, поэтому экономичность и эффективность энергопотрбления всех компонент не на последнем месте. В следствие этого усилитель должен быть D-класса с максмимально высоким кпд. Большую часть времени вы будете слушать акустику на среднем уровне громкости — именно в этом режиме колонка должна работать очень долго. Для получения мощного звука нужен большой ток, а значит нужны высокомощные литиевые аккумуляторы.

Схема модулей колонки

Набросал схему модулей колонки.

Динамики и bluetooth модуль

Лучшие динамики, которые удалось найти — это AURA NS3-193 и хейлы Dayton Audio AMT Mini-8. Звучат они великолепно. Бас, который они выдают очень хорош!

Bluetooth модуль на базе чипа CSRA64215. Все очень не плохо. Цифровой выход. Поддержка apt-X. Отличное качество связи. Готовый к использованию.

Корпус

Основная головная боль оказалась с корпусом. Финальный вариант сделал на 3D принтере. Долго не решался, думал — все развалится сразу же. Но в итоге проведя ряд тестов, я понял, что все очень и очень прочно. Вот как выглядит 3D модель корпуса.

Настройка DSP процессора

TI мне очень нравится как производитель микросхем. Я считаю, что у них самая лучшая документация на производимую продукцию. К усилителю идет подробнейшая документация и рекомендации по пассивным компонентам, а также по настройке DSP процессора. Микросхему я покупал у самого TI на их сайте. После получения микросхемы у них можно запросить софт для ее настройки. Они дают доступ на 3 года на получение обновлений софта, а так пользоваться им можно безлимитно. Настроек не много, а очень много. Все не буду описывать, вот те которые использовал в колонке.

SMART BASS. Это умная настройка баса. Необходимо внести в софт параметры Тиля-Смоля на динамик и указать частоту баса, которая нам нужна. Остальное все будет настроено автоматически. Я сделал в итоге настройку на 60 Гц (-3Дб). Сами динамики без DSP процессора в маленьком корпусе выдают около 80Гц (-3Дб), чтобы добиться 60 Гц, нужно усиление около 10Дб. Конечно вы скажите, что тут все не сложно, много где есть эквалайзеры, но основная проблема, которую отлично решает выбранный усилитель — динамическое усиление. С увеличением громкости усиление должно уменьшаться, иначе динамик будет перегружен. Но и это еще не все, микросхема расчитывает критические параметры динамика — ход головки и нагрев катушки. Усиление в итоге подстраивается под композицию так, чтобы не превысить критические показатели и не ухудшить звук.

Моно бас. В компактном корпусе технически сложно разделить объемы динамиков. Если этого не сделать, то на низких частотах, в случае если в композиции есть стерео эфекты в области баса, может быть наложение звуковых волн и сильное падение громкости. Чтобы этого избежать процессор автоматически в области баса композицию делает моно.

Расширение стерео зоны. В компактном корпусе ВЧ динамики находятся слишком близко друг к другу. Процессор расширяет стереобазу.

Согласовать динамики ВЧ и СЧ по звуковому давлению (громкости) очень сложно за счет пассивных компонент. А вот за счет эквалайзера — легко.

DSP процессор получает твердую пять!

Микроконтроллер — цветомузыка и всякая мишура

Для управления усилителем нужен микроконтроллер. Я сразу взял мощный МК с функциями DSP и float модулем — STM32F446. Он управляет всеми режимами:

• управление усилителем

• управление процессами зарядки аккумуляторах

• оцифровка аналогового звука с FM модуля

• mp3 плейер и обслуживание встроенной sd карты

• управление цветомузыкой

• управление FM модулем

• управление режимом powerbank

• работа как аудиоустройство от компьютера

В качестве цветомузыки используются 90 светодиодов RGB. Управление идет по SPI. Скажу только, что получилось очень классно. Эфекты оценили все, кто видел колонку.

Зачем вообще все это делать самому — купил и все

Проект получился отличный. На одноименном сайте можно найти больше информации. Самодельная колонка позволяет получить нужные функции, взять любые динамики, настроить звук под свои критерии. И самое главное реализовать свой творческий потенциал.

Я полностью доволен данным устройством. Колонка заняла достойное место у меня на рабочем столе. Постоянно беру ее с собой на прогулки, в походы, в гости. Каждый раз слушаю и удивляюсь качеству звука. Цветомузыка украшает звук.

Как сделать столбцы в Microsoft Word

Вам может понадобиться разделить ваш документ или хотя бы его часть на параллельные столбцы, хорошо, что Word позволяет легко это сделать. При разделении текста на столбцы он вытекает из одного столбца и продолжается в соседний столбец. Вы также можете отделить только часть текста. Это полезно для написания информационного бюллетеня, научной статьи или просто для разделения контента и облегчения его чтения.

Итак, в этом руководстве вы узнаете, как создавать столбцы в Word разными способами.

Как сделать два столбца в Microsoft Word

С помощью этого метода вы сможете разделить документ Word на два отдельных столбца.

1. Сначала нам нужно открыть документ, который мы хотим отредактировать. Это может быть пустой документ, но сначала в нем должен быть текст, чтобы разделить его на столбцы.
2. Выберите текст, который вы хотите разделить на столбцы.


3. Щелкните вкладку Макет (ранее Макет страницы 9).0015 для Word 2007 и 2010)


4. Нажмите кнопку Столбцы в разделе Параметры страницы


5. Это открывает список, который позволяет вам выбрать номер столбцов, которые вы хотите разделить текст. Мы выберем два столбца.


6. После выбора двух столбцов Word разделит текст на два столбца.


7. Текст, который вы пишете, будет идти из левого столбца в правый.

Как сделать три или более столбца в Microsoft Word

Иногда вам нужно разделить текст более чем на два столбца. Удивительная вещь в Word заключается в том, что он позволяет разделить его на три или более столбца. Вот шаги для этого:

1. Откройте документ, который вы хотите отредактировать
2. Выберите текст, который вы хотите разделить на столбцы


3. Нажмите на вкладку Layout (ранее Макет страницы для Word 2007 и 2010)


4. Нажмите кнопку Столбцы в разделе Параметры страницы

5. Если вам нужно разделить текст на три столбца, нажмите Три, и текст будет разделен на 3 столбца.


6. Если вам нужно иметь более 3 столбцов, нажмите Больше столбцов

7. Здесь вы сможете вручную ввести необходимое количество столбцов.


   Профессиональный совет : В этом разделе вы также можете указать ширину и интервал между столбцами
8. Вы можете выбрать, хотите ли вы применить столбцы только к выделенному тексту, всему документу или с определенной точки вперед.



Теперь вы можете спросить: « как мне контролировать, где заканчивается столбец ?». Что ж, в Microsoft Word есть функция, позволяющая это сделать, и она называется Break. Давайте разберемся

Как сделать разрыв столбца в Microsoft Word

Если вы используете столбцы и хотите, чтобы текст начинался поверх следующего столбца, вы можете использовать разрыв столбца . Вот шаги

1. Нажмите на начало текста, который вы хотите, чтобы начать следующий столбец


2. Щелкните вкладку Макет (ранее известная как Макет страницы для Word 2007 и Word 2010)


3. В настройках страницы , вы найдете кнопку Break . Это покажет вам различные варианты разрывов страниц, и разрывов разделов. В разделе «Разрыв страницы» щелкните столбец


.
4. Теперь столбец начнется в выбранной вами точке



И все! Теперь вы p ro при создании столбцов в Microsoft Word. Вы можете повторить эти шаги в любое время, когда они вам понадобятся.

Если вам все еще нужны советы по использованию Word или других приложений Office, почему бы вам не подписаться на нашу рассылку новостей, указав свой адрес электронной почты ниже? Вы также можете проверить SoftwareKeep Blog поможет вам повысить производительность!

 \documentclass[border = 2mm]{standalone}
\usepackage{booktabs}
\usepackage{массив}
\usepackage{graphicx}
\NewDocumentCommand{\rot}{O{45} O{1em} m}{\makebox[#2][l]{\rotatebox{#1}{#3}}}%
\начать{документ}
    \begin{табличный}{@{\extracolsep{6pt}}ccccc@{}}
        \toprule
        Стратегии&\multicolumn{4}{c}{Типы}\\
        \cmidrule{1-1}\cmidrule{2-5}
        &\multicolumn{2}{c}{Тип A}&\multicolumn{2}{c}{Тип B}\\
        \cmidrule{2-3}\cmidrule{4-5}
        &\rot{Здесь длинный текст}&\rot{Здесь очень-очень длинный текст}&\rot{Здесь очень-очень длинный текст}&\rot{Здесь очень-очень длинный текст}\\
        \cmidrule{2-3}\cmidrule{4-5}
        Стратегия & 0 &1&2&3\\
        \нижнее правило
    \end{табличный}
\конец{документ}
