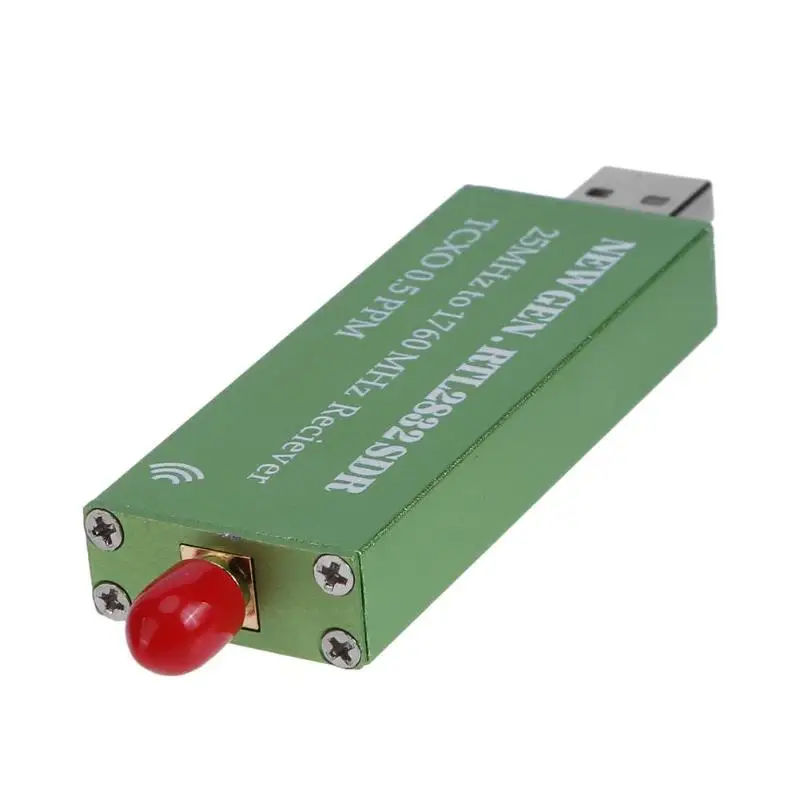

Передний торец SDR
Немного странно и неинформативно звучит заголовок этой статьи, не так ли? Кажется, что оные сокращения поймут только самые что ни на есть прожженные гики. Но на самом деле все немного проще и интереснее. О том, что такое RTL SDR и слова с другими циферками — читай ниже.
За непонятной аббревиатурой SDR кроется весьма интересная штука, расшифровываемая как Software Defined Radio, что в переводе означает нечто типа «программного радио». Идея универсального радиоприемника на основе персонального компьютера витала в воздухе достаточно давно. Но дело шло с огромным скрипом, ведь для того, чтобы компьютер стал радиоприемником, кроме самого компьютера и программного обеспечения, нужно было и специальное железо, которое и должно добывать радиосигнал из воздуха, его оцифровывать и передавать на обработку компьютеру.
Все еще непонятно, что такое SDR? SDR это всеволновый радиоприемник на основе персонального компьютера (или другого вычислительного устройства, например, смартфона).
Как правило, при помощи обычного SDR можно прослушивать любые аналоговые передачи в эфире. Начиная от переговоров между авиалайнерами и диспетчерами, и заканчивая разговорами обычных радиолюбителей. Если простой радиоприемник или рация позволяют работать только в каком-то определенном диапазоне, например, радиоприемник в автомобиле позволяет прослушивать FM-диапазон, а иногда еще и AM. Там вещают радиостанции с музыкой, новостями или телемагазинами. А всеволновый SDR может больше. Он универсален и одинаково хорошо может подслушать разговор детишек по walky-talky, таксистов с диспетчером, пожарных, полицию, а заодно и соседскую радионяню. Правда, слушать разговоры силовых органов уже не так просто поскольку они если не полностью перешли на цифровое вещание с шифрованием, то уже предельно близки к тому.
Кстати, поскольку SDR это штука весьма и весьма универсальная, то она может прослушивать не только аналоговые радиопередачи, но и просматривать аналоговое телевещание! Ведь по сути, устройству все равно, что вылавливать из эфира, оцифровывать и передавать в компьютер. Хватило бы только частоты дискретизации, да ширины канала захвата. Но и это еще не все. Если очень захотеть, то можно спокойно раскодировать и цифровые каналы. Компьютеру в целом все равно, что раскодировать. Аналоговое вещание или цифровое, был бы только соответствующий модуль для декодирования. Хотя некоторые стандарты и протоколы, просто так перехватить и разобрать до удобоваримого вида не получится. Например, Bluetooth, работающей на частотах, поддерживаемых SDR, выловить из эфира будет практически невозможно, поскольку там применяется не только динамическая смена частот, но и активное шифрование трафика.
Итак, SDR — это программно-аппаратный комплекс для радиолюбительского доступа, в режиме приема, к эфиру с широким диапазоном частот. Применяется зачастую из чистого любопытства, дабы узнать, что творится вокруг в радиоэфире. Или же целенаправленно, с прицелом на развитие радиолюбительских навыков.
В Российской Федерации не посодют, поскольку подобные устройства, являются только и исключительно приемниками. Передавать в эфир они не могут чисто конструктивно, помехи способные нарушить деятельность других радиоустройств — не излучают. Соответственно SDR лицензированию не подлежит, оборот подобных устройств на территории страны — свободный. Более подробно сие расписано в таких документах, как «Закон о связи» и прочих нормативных актах. А ребята с ДПС-ФМ, не поленились и собрали целый дайджест правовой информации, включая разъяснения регулятивных органов.
Единственные действия, которые могут вызвать определенный конфликт в правовой плоскости, это без тени сомнения попытки расшифровки или взлома зашифрованных каналов.
Но на подобные подвиги способны лишь самые просветленные головы, поскольку с кондачка к этой теме даже и не подобраться.

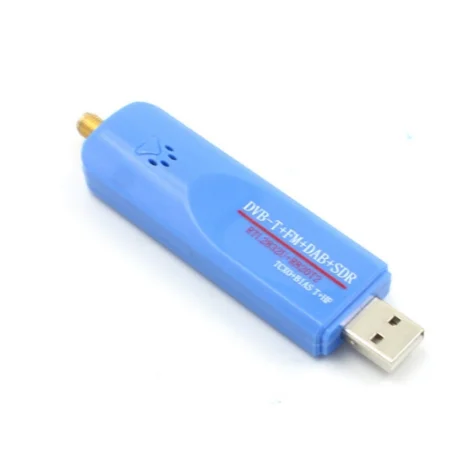

Но прочь теорию, давайте рассмотрим конкретный прибор, который откроет дорогу в мир широкополосного радиолюбительства! Еще всего несколько лет назад, экспериментаторы-самоучки, обнаружили что если немного подковырять обычный USB телевизионный приемник, построенный на чипе RTL2832, то можно из него сделать очень неплохой SDR-приемник. В принципе, подобный подход производителей, когда аппаратное обеспечение может делать очень многое, но для конечного пользователя функциональность ограничивают программными средствами — не нов. Можно вспомнить хотя бы модемы от USRobotics или некоторые процессоры от Intel. Так и тут, производитель чипов изготовил их с изрядным запасом, дабы чип можно было использовать в максимально большом количестве устройств без модификаций, а все ограничения там чисто программные. Отсюда и пошел массовый интерес именно к подобным приемникам, обязательно с чипом RTL2832.

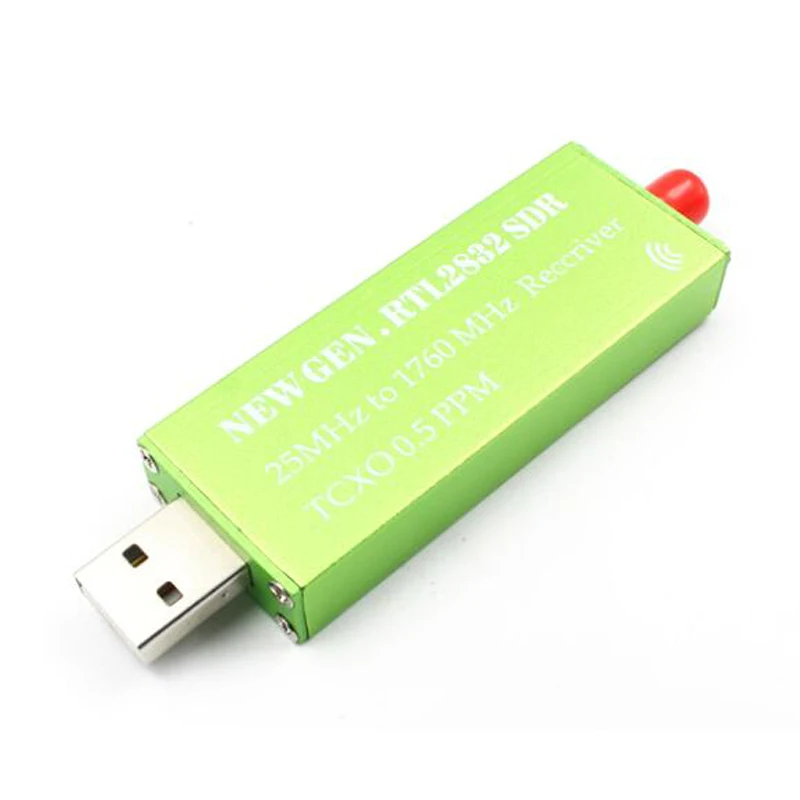

Задний торец SDR
Хочу сразу заметить, что даже на том же самом Aliexpress, SDR-приемников можно найти сразу несколько видов. А кроме того, такой приемник можно спаять и самостоятельно из продаваемых там же наборов DIY, а от заботливого продавца получить все необходимые детали, корпус, инструкцию, да антенну. Но я все же предпочел получить уже готовый прибор, а не испытывать судьбу в припайке многоногого чипа к печатной плате.

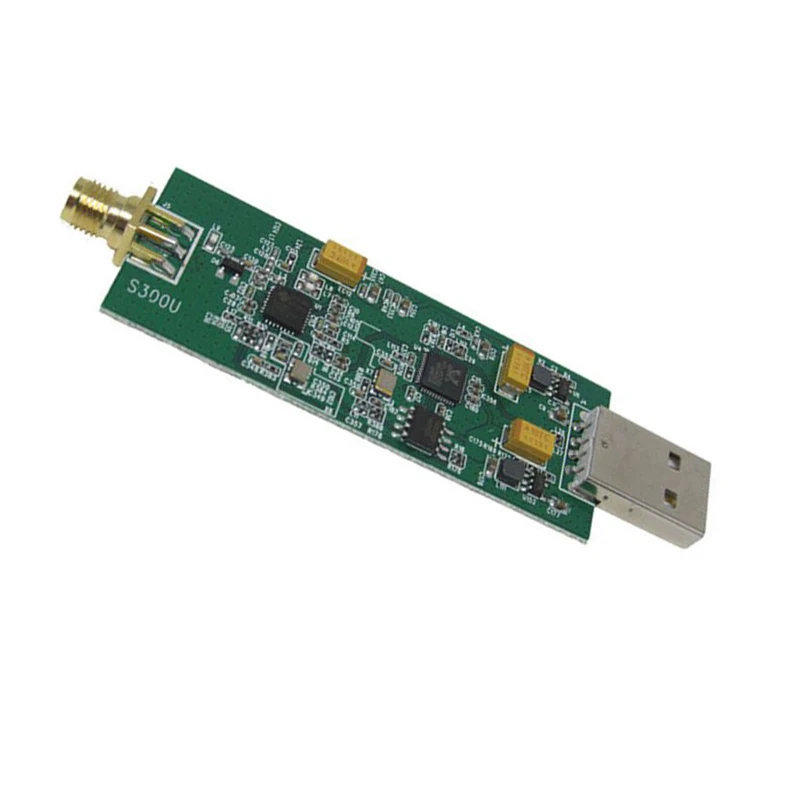

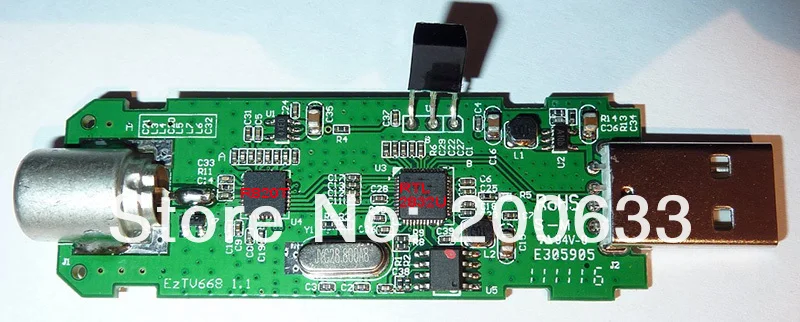

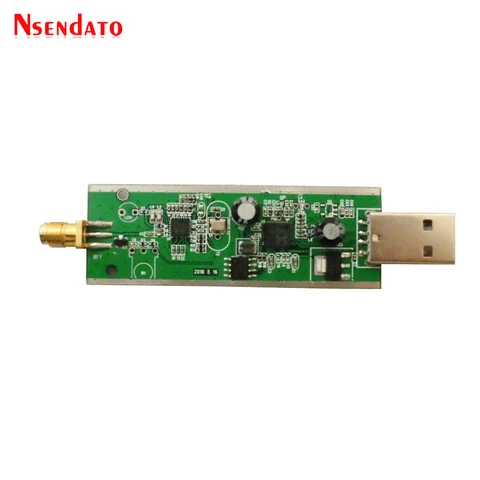

Лицевая сторона платы SDR RTL

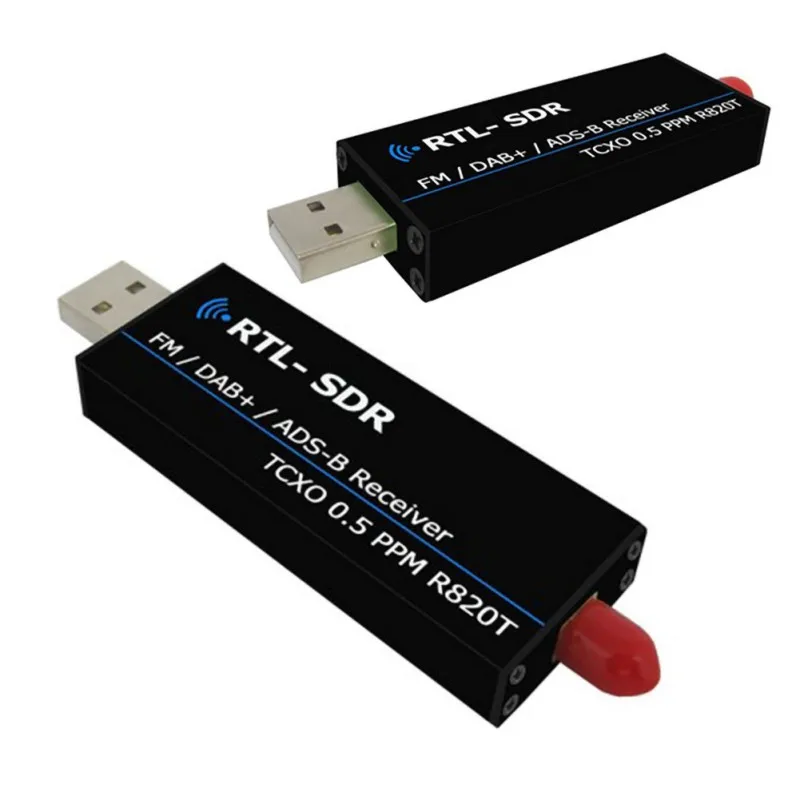

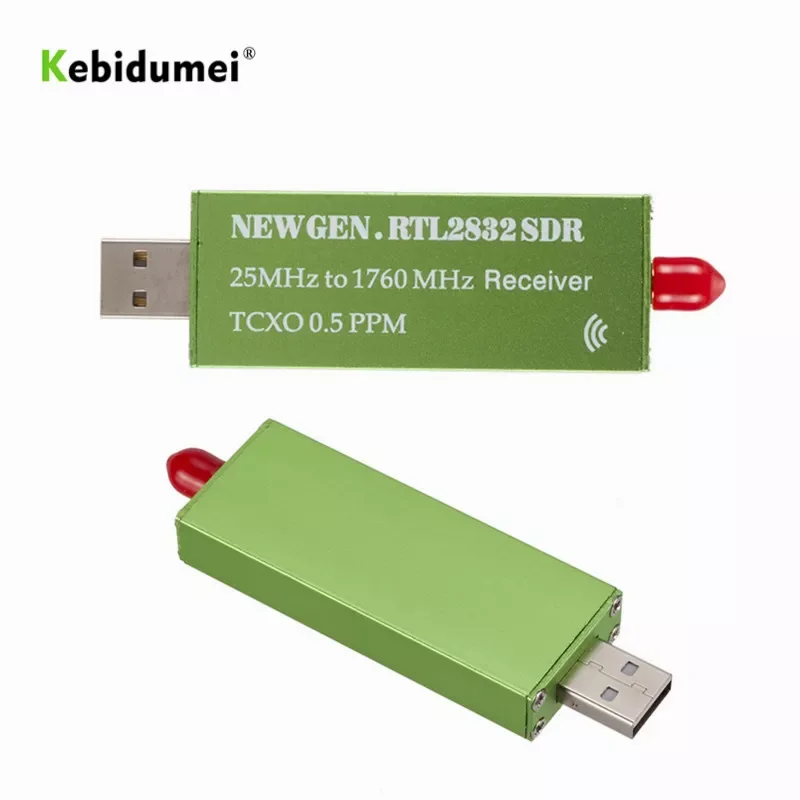

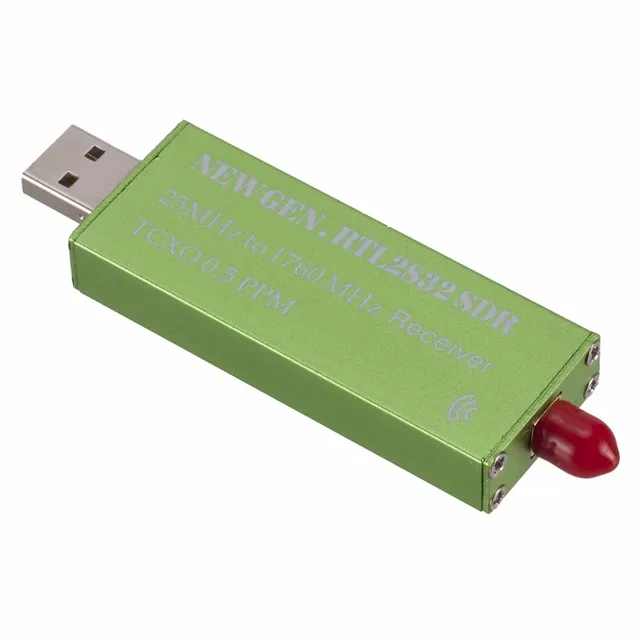

Итак, после некоторого ожидания, на моем рабочем столе лежит небольшая металлическая коробочка размерностью 45х75х20 мм. Корпус изготовлен из крашеного алюминия, с одного торца два разъема для подключения антенны, а с противоположного разъем MiniUSB и светодиодный индикатор рабочего состояния прибора.

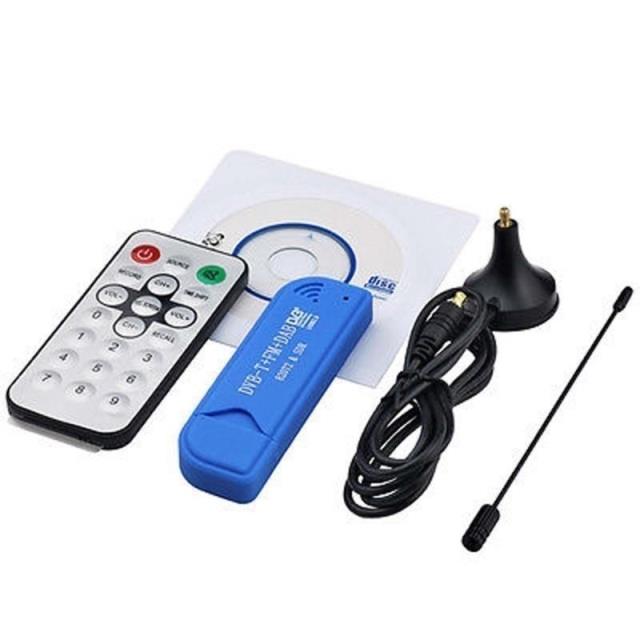

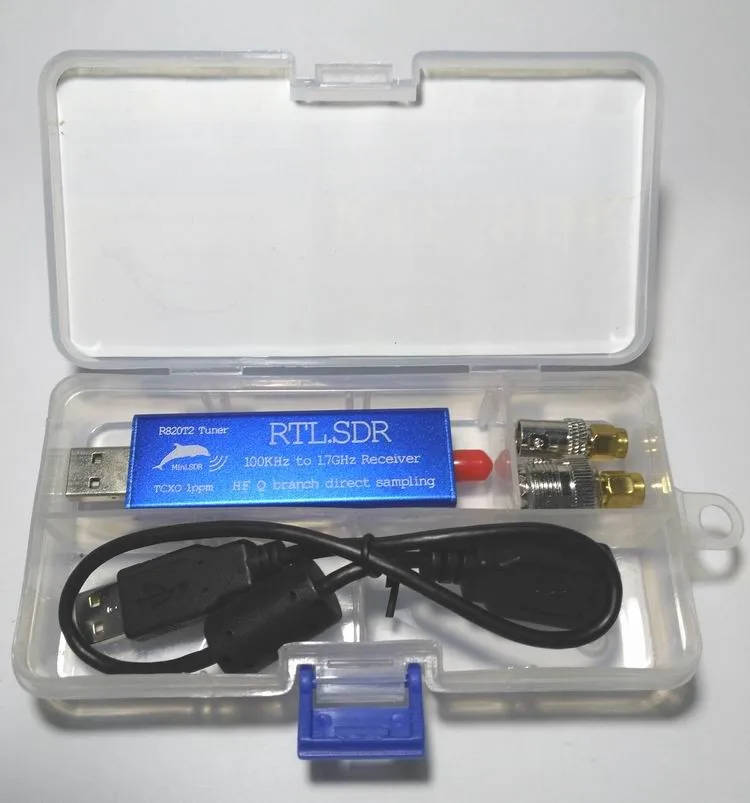

В комплекте, помимо самого приемника идет еще и неплохой USB кабель для подключения, и небольшая антенна на немагнитном основании и весьма длинным кабелем. Кстати, поскольку подобные устройства не имеют никакого бренда и являются стопроцентным NoName, то у продавцов периодически возникает необходимость в выдумывании наименования своего товара. Вот и тут, продавец вывернулся и назвал SDR примерно так «NEW 100 KHZ to 1.7 GHz all band radio RTL — the SDR receiver RTL2832 + R820T». Что же, при поддерживаемых частотах с 100 килогерц и до 1.7 гигагерц, оно действительно «всеволновое».
Оборотная сторона платы SDR RTL
Если разобрать SDR, тем более что он работает, а разборка на гарантию ну никак не повлияет, то внутри можно найти очень мало чего интересного. Да тут есть пара многоногих чипов, да несколько прочих деталей. Есть тут R820T, как наследник E4000. Но в целом и смотреть-то не на чего. Собрано аккуратно, видно, что китайцы отошли от практики паять все у себя дома, в деревне на циновке.

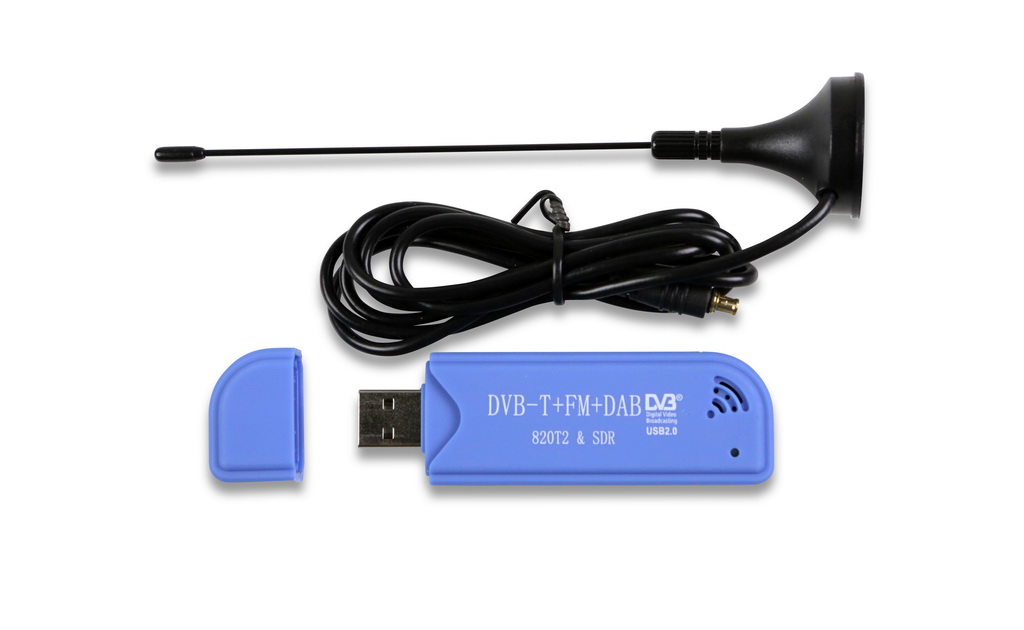

Комплектная антенна
Как бы то ни было — устройство вполне работоспособно, при подключении его к USB-порту, загорается синий светодиод, а это значит, что питание подается и можно приступать к установке программного обеспечения.
И вот именно тут пользователь SDR, обычно, наступает на те самые грабли, по которым периодически ходят все остальные. Для того чтобы можно было пользоваться SDR, необходимо установить драйвера и программное обеспечение на компьютер. Но тут нужно учитывать, что все программное обеспечение, включая драйвер, разрабатывается для SDR энтузиастами. А они чхать хотели на совместимость и проверки работоспособности своих творений с разнообразным оборудованием.
Поэтому повозиться придется. Процесс установки разделяется на две части, сначала необходимо установить специальный драйвер для SDR, а затем уже программу для работы с SDR.
1. Первым делом скачиваем специальную программу по установке драйвера. Скачать ее можно с сайта RTLSDR.org. Это как раз и есть тот сайт, где объединились добровольцы для разработки специального драйвера под чип RTL2832. А устанавливать драйвер необходимо через программу Zadig, поскольку драйвер для работы SDR подменяет оригинальный драйвер для RTL2832.
Итак, скачиваем программу, запускаем, подключаем устройство по USB к компьютеру. Желательно подключать его именно в системный блок, а не через монитор или какой-то другой внешний USB-хаб.
Установка драйвера через Zadig.
Если все пошло хорошо, то в Zadig необходимо выбрать устройство с именем Bulk-in, Interface (Interface 0).
Далее, легким движением руки, нажимаем Install Driver и устанавливаем WinUSB (и никакой другой). Если драйвер установился и в Device Manager исчезли неизвестные устройства, то можно смело переходить на шаг 2 и устанавливать непосредственно программу для работы с SDR.
А вот, если что-то пошло не так… Тут уже все немного сложнее. Windows могла успеть установить стандартный драйвер для RTL2832 или драйвер просто не установился. В этом случае последовательность действий следующая:
А. Удаляем устройство из Device Manager с удалением драйвера.
Включаем режим отображения скрытых устройств в Device Manager.
Если устройство не видно в списке, значит оно скрыто и необходимо включить опцию отображения скрытых устройств.
Переустановка драйвера в Zadig.
Б. Запускаем Zadig еще раз, в опциях включаем отображение всех устройств. Ищем наше устройство, а оно уже скорее будет называться RTL2832UHIDIR. И для него переустанавливаем драйвер на WinUSB.
Для надежности перезагружаемся.
2. Самым простым и наглядным программным продуктом для работы с SDR можно смело назвать SDRSharp. В дальнейшем, можно попробовать и другие программы, но для начала SDRSharp будет именно тем, что доктор прописал.
Изначально, SDR# разрабатывался командой энтузиастов AirSpy. Впрочем, AirSpy и сейчас поддерживает SDR#, но по каким-то неведомым причинам, последняя версия SDR#, загруженная с их официального сайта, отказалась работать с моим устройством. Вернее, даже не с устройством, а тем драйвером, который был установлен через Zadig. Видимо, в продукт были внесены какие-то изменения, и он оказался не совсем совместим с предыдущими версиями драйверов. И возможно, что именно по этой причине на страничке AirSpy есть ссылка еще и на некий совместимый драйвер.
Но я не стал разбираться в причинах несовместимости, а просто использовал те версии SDR#, что были предоставлены мне продавцом устройства. Они как раз работают так как требуется.
А чтобы программы никуда не потерялись, я их заботливо сложил в отдельный архивчик.
Проверить работоспособность полученного комплекта можно достаточно просто. Запускаем SDRSharp и в левом верхнем углу выбираем RTL-SDR/USB (а это именно то устройство, которое мы устанавливали). Если программа не ругается на недоступность устройств и если на экране началось оживление в виде графиков, то все работает как надо. А если же SDR# ругнулась, то нужно возвращаться к шагу 1 и мудрить с драйверами.
Для пущего эффекта, дополнительно рекомендуется в настройках, прячущихся за кнопкой Configure, включить чекбокс Tuner AGC. Уровень приема повысится, поскольку сия функция отвечает за автоматическую регулировку чувствительности.

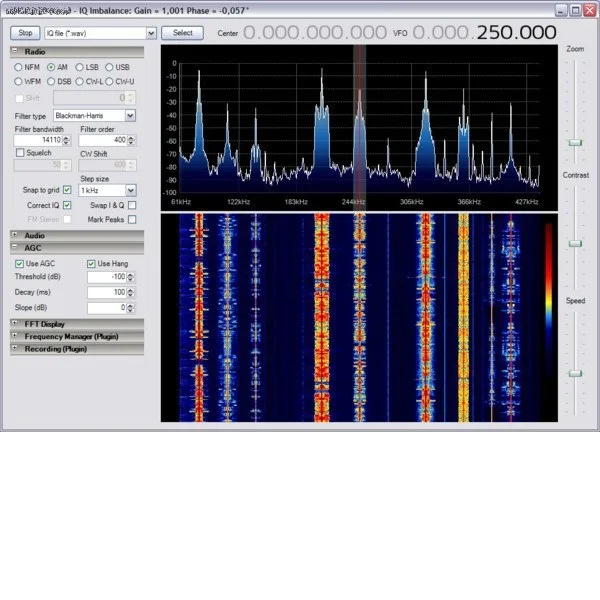

Интерфейс SDR Sharp — примитивен. Тут есть всего лишь одно окно. В левой части располагаются настройки, а в правой графики. График в виде кривой линии отображает уровень сигнала на выбранных частотах. Чем выше уровень сигнала, тем, соответственно, мощнее сигнал на этой частоте и есть вероятность, что именно там ведется трансляция чего-либо отличного от шума.

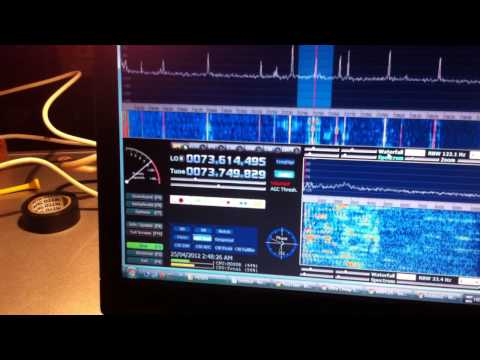

Но далеко не всегда высокий уровень означает осмысленную или же вообще трансляцию. Помочь разобраться с тем — есть там хоть какой-то сигнал или же это просто шум, поможет нижний график, выполненный по методологии «водопад».

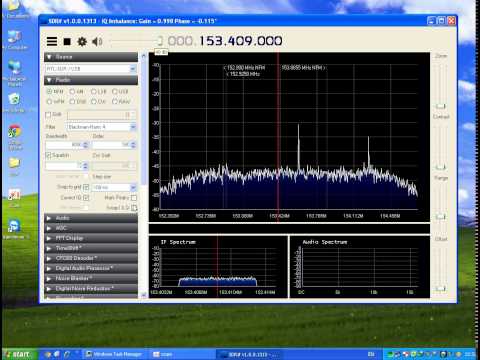

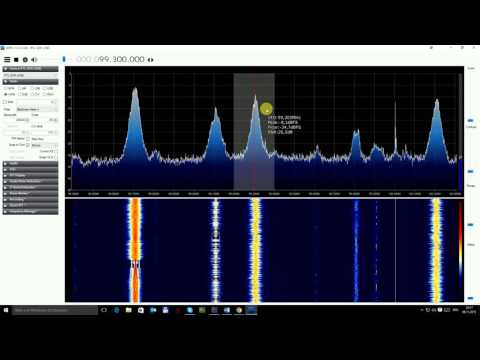

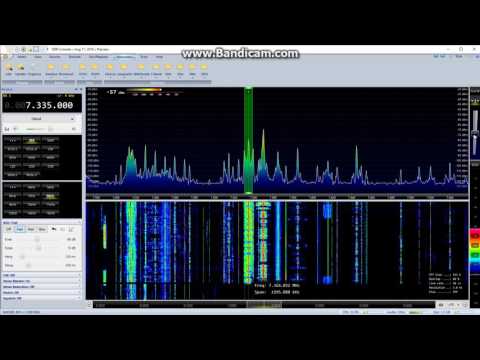

Что-то поймали в SDR#

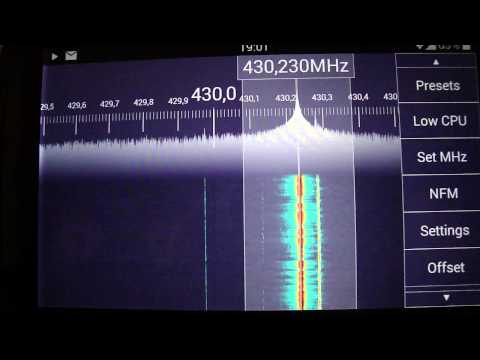

Водопад отображает наличие полезного сигнала на каждой их отображаемых частот. Шум обычно показывается синим или холодным спектром, а полезный сигнал цветным или теплым. На разных частотах и при разных типах кодирования сигнала, ширина и теплота участков отлична. Так, например, если пытаться поймать сигнал FM радиостанции или телевизионный сигнал, то теплый поток будет хорошо заметен и достаточно широк. Достаточно будет только кликнуть мышкой где-то в середине потока и, скорее всего, из динамиков польется звук трансляции. А вот если ловить источники попроще, да еще и выходящие в эфир эпизодически, например, пользователей портативных радиостанций или пилотов авиалайнеров, то за ними придется очень внимательно охотиться и ловить пролетающие тончайшие цветные полосочки.
Сигнал в SDR Sharp немного более новой версии.
В левой части окна программы сосредоточились опции настройки приема. Помимо различных фильтров, кои лучше не трогать, если не знаешь их назначение, а программа поставляется с заранее настроенными опциями, тут располагается интерфейс настройки частоты и типа кодирования. Вся эта красота скрывается в группе Radio. Особое внимание, при попытке настройки на нужную частоту стоит обращать на тип кодирования:
Как и LSB, характеризуется пониженным энергетическим требованиям для передатчика.Разобраться с типами аналоговых модуляций, поможет вполне неплохая страничка на портале микроэлектронных технологий. Плюс, могу порекомендовать ознакомиться с кратеньким и не совсем актуальным описанием интерфейса SDR# на русском языке. Описание поможет, если вдруг будут какие вопросы к непонятным элементам интерфейса.
Помимо всего прочего, в SDR# есть возможность подключать плагины сторонних разработчиков. Среди них есть и весьма полезные, например, осуществляющие самостоятельный поиск трансляции в окне мониторинга либо вывод на экран картинки транслируемого видеосигнала. Плагины под SDR Sharp собираются в сети на множестве сайтов, ведь разработкой занимаются энтузиасты, а начать можно, например, с этого. Из русскоязычных же проектов, наиболее интересным могу назвать проект RTL-SDR.ru, соответственно порекомендую посетить и его.
После того как все настроено, проверено в работе — наступает чувство, что все, наигралося. И хочется, чего больше. Но, поскольку у нас в руках именно программный продукт, то его можно расширять и допиливать до нужного состояния неимоверным количеством путей и практически до бесконечности. Некоторые умельцы аж вылавливают спутниковые сигналы, GPS всякий и балуются отслеживанием авиалайнеров на карте по сигналам их радиомаяков.
Но прежде всего можно попробовать увеличить дальность приема, а тут поможет только хорошая антенна, поскольку рассматриваемая плата уже оборудована вполне сносным усилителем.
Антенн существует множество видов, большинство из которых можно без особых мучений собрать собственными руками, следуя концепции DIY. Более того, поскольку в комплекте идет универсальная антенна, которая одинаково плохо будет работать во всем диапазоне, то в состоянии «наигралося» некоторые потребности по направлению приема уже будут понятны. И собственно именно под них и можно будет собирать целенаправленно правильную антенну.
Если возможностей SDR# недостаточно или по каким-то причинам сей продукт не устраивает, то можно попытаться скрестить SDR-приемник с одной из многих альтернатив. Начать можно хотя бы с HDSDR или GNURadio.
Ну и для самых продвинутых уже сейчас можно смело переходить на цифровое вещание, но не стоит забывать про необходимость соблюдать нормы локального законодательства. Но если уж захотелось, то начать можно, например, с DSD (Digital Speech Decoder). А почерпнуть информацию о том, какие виды кодирования сигнала существуют в мире цифрового радио можно с сайта Регионального отделения Союза Радиолюбителей России по Томской области.
И на этом, это все! Удачи в радиолюбительстве!
Сегодня рассмотрим вариант быстрого старта с RTL-SDR донглами на базе RTL2832 в Linux, немного коснемся софта, сделаем проект простого FM приемника в GNU Radio Companion и рассмотрим некоторые варианты доработок и хаков данного приемника. Знаю, что таких статей в интернете немало, но большинство из них обрывочны или не касаются работы в Linux, так что пусть в блоге будет данный материал как напоминалка, если я что-то забуду со временем.
Небольшая ремарка, я пользуюсь дистрибутивом Elementary OS 5.0 Juno на базе Ubuntu 18.04.2 LTS, поэтому все ниже описываемое будет работать для любых Ubuntu-based дистрибутивов.
Для начала рассмотрим технические характеристики RTL-SDR приемника и как его заставить работать в Linux как можно быстрее.
Начнем.
Технические характеристики
Установка драйвера для работы RTL-SDR
sudo apt updatesudo apt-get install git sudo apt-get install cmake sudo apt-get install build-essential
sudo apt install libusb-1.0-0-dev
git clone git://git.osmocom.org/rtl-sdr.git cd rtl-sdr/ mkdir build cd build cmake ../ -DINSTALL_UDEV_RULES=ON make sudo make install sudo ldconfig sudo cp ../rtl-sdr.rules /etc/udev/rules.d/
0-0-devblacklist dvb_usb_rtl28xxu. После чего необходимо перезагрузить компьютер.rtl_test -t и получим в терминале вот такую картинку:Запускаем Gqrx для приема сигналов эфира
Установить программу весьма несложно, инструкция здесь.
Настройки приемника максимально простые, я не буду подробно останавливаться на их назначении, потому что данная программа использовалась мной лишь для теста. Просто приложу здесь скриншот настроек:
Проверяем на FM диапазоне, если у вас все как на этой картинке, то приемник работает, только не забудьте подключить антенну 🙂
Интересный факт, Gqrx не работает с приемником, включенным через USB2.0 хаб, почему я не выяснил.
В общем то из интересного здесь то, что Gqrx работает на базе GNU Radio — open source инструментария для цифровой обработки сигналов.
Собираем FM приемник в gnuradio-companion
Gnuradio companion (GRC) это программа, которая позволяет в визуальном редакторе собрать схемы обработки сигналов с приемника и прикрутить к ним интерфейс на базе wxWidgets или Qt. Сборка схемы осуществляется базовыми блоками программы. На скриншоте ниже показана, собранная мной, схема обработки сигнала FM и его вывода на звуковую карту моего ноутбука:
Рассмотрим ее немного более подробно.
Картинка кликабельна.
Первый блок, который следует добавить в любую схему обработки сигнала, это конечно источник сигнала, из которого будут выбираться отсчеты с определенной частотой дискретизации. Для радиосигнала, это конечно же I и Q квадратуры. В моем случае это RTL-SDR source из категории Sources в правой панели GRC. Настраивается блок двумя переменными samp_rate — частота выборок сигнала, равная 2MS/s, и freq — это частота несущей входного сигнала, я настроился на 102.8МГц.
Настройки блока RTL-SDR sourceДля того, чтобы звуковая карта могла что-то принять надо понижать частоту выборок до допустимого значения и делать мы это будем последовательно в нескольких блоках и начнем с блока Rational Resampler (передискретизация с рациональным коэффициентом, находится в разделе resamplers). Понижение частоты выборок осуществляется коэффициентом Decimation (Децимация).
Материал из Википедии
Децима́ция (от лат.
В данном случае будет использоваться коэффициент int(samp_rate/500e3) и в результате получим коэффициент 4. Значение 500e3 было выбрано, исходя из параметра Quadrature Rate демодулятора FM (который устанавливается далее), равного 500ks/s.
Далее в категории Filters ищем блок Low Pass Filter (фильтр нижних частот) и вставляем его в нашу схему. Устанавливаем частоту среза в 100кГц с помощью переменной cutoff.
Настройки блока Low Pass FilterТеперь подключаем демодулятор сигнала FM из категории modulators, который называется WBFM Receive. В нем по умолчанию параметр Quadrature Rate равен 500кГц, таким его и оставим. Также в этом блоке производится еще раз децимация с коэффициентом 10, что уменьшает частоту выборок до 50ks/s.
После демодулятора нужно передать поток данных в звуковую карту, для этого надо уменьшить частоту выборок сигнала до 48кГц, это тот поток, который может обработать любая современная звуковая карта. И снова для этого будем использовать блок Rational Resampler, только теперь также используем параметр Interpolation (интерполяция, предварительное умножение со сглаживанием) с коэффициентом 48.
Multiply Const (умножитель на константу, находится в разделе math operators) позволяет регулировать громкость, путем изменения параметра Constant, который будет связан с графическим элементом QT GUI Range через его id volume.
Настройки QT GUI RangeИ последний блок это Audio Sink, принимает в себя поток данных с определенным Sample Rate и выдает их в звуковую карту компьютера.
Я сперва заметил, но не мог понять, почему некоторые коннекторы блоков синие, а некоторые оранжевые, после нашел почему.
Синие относятся к комплексным данным (Complex data, которые имеют реальную и мнимую составляющие). Оранжевые коннекторы показывают тип данных Float. И что самое интересное, в настройках блоков можно явно преобразовывать типы данных.
После запуска схемы получаем вот такой интерфейс нашего приемника:
Максимально простой, но послушать радио уже можно.

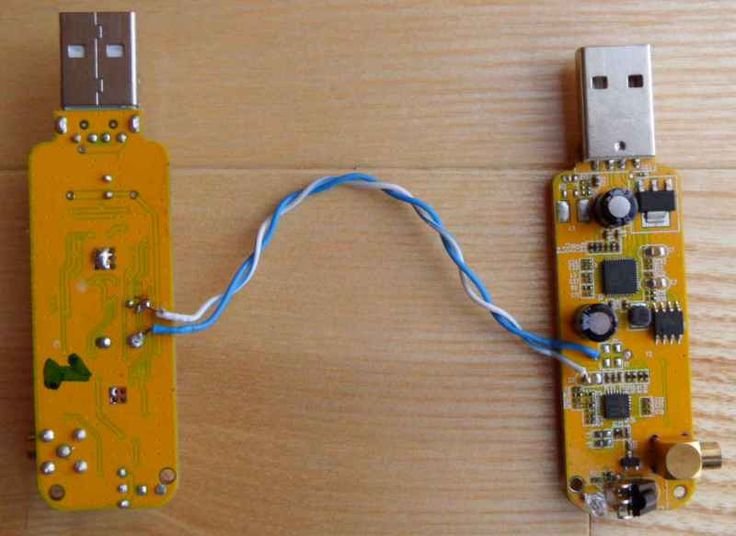

Некоторые варианты доработок и хаков с RTL-SDR
Теперь хотел бы оставить несколько ссылок с интересными хаками и модификациями для RTL-SDR приемников, некоторые я уже проделал, некоторые нет, но это уже история для другой статьи.
http://superkuh.com/rtlsdr.html — большая подборка всевозможных доработок и хаков.
https://eax.me/r820t2-module/ — использование тюнера R820T2 в своих проектах.
https://tleconte.github.io/R820T/r820IF.html — эксперименты с промежуточной частотой (IF) R820T.
https://eax.me/rtlsdr-spectrum-analyzer/ — используем RTL-SDR в качестве дешевого анализатора спектра.
https://eax.me/rtlsdr-mod/ — здесь описаны несколько очень простых модификаций приемника.
Думаю, что в ближайшее время будет больше статей по тематике SDR в блоге, так что подписывайтесь на мой канал в telegram и ждите скорых анонсов.

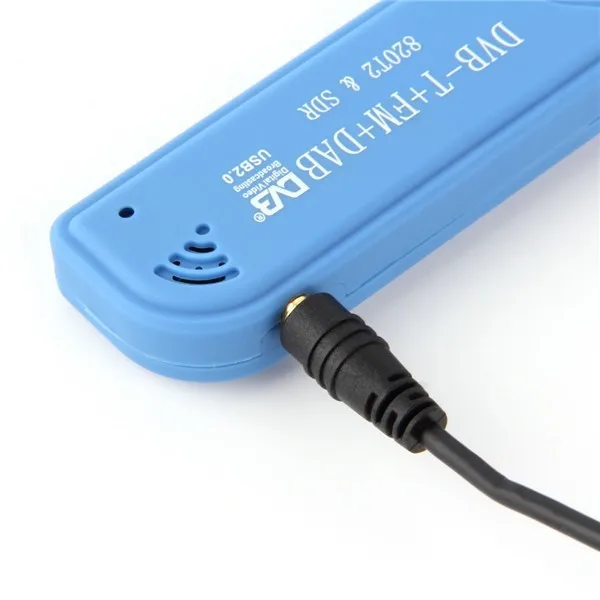

RTL-SDR — это очень дешевый USB-ключ стоимостью около 30 долларов, который можно использовать в качестве компьютерного радиосканера для приема радиосигналов в реальном времени в вашем районе (не требуется Интернет). В зависимости от конкретной модели он мог принимать частоты от 500 кГц до 1,75 ГГц. Большая часть программного обеспечения для RTL-SDR также разрабатывается сообществом и предоставляется бесплатно. Обратите внимание, что RTL-SDR не могут передавать.

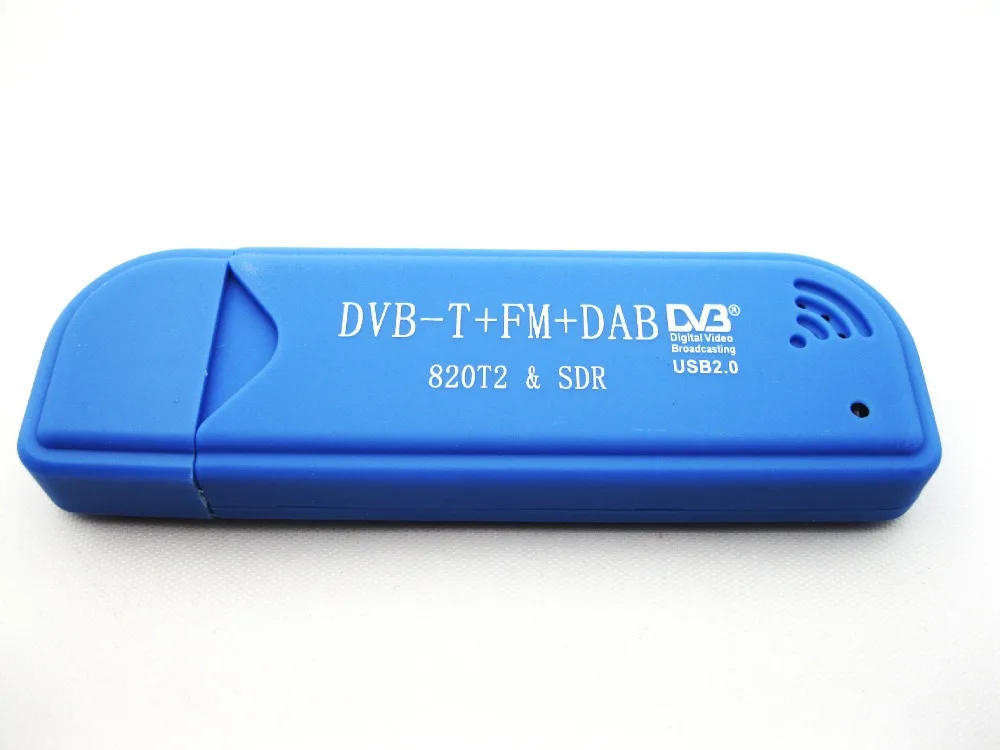

Происхождение RTL-SDR связано с массовым производством ключей ТВ-тюнера DVB-T, основанных на наборе микросхем RTL2832U. Совместными усилиями Антти Палосаари, Эрика Фрая и Osmocom (в частности, Стива Маркграфа) было обнаружено, что к необработанным данным I/Q на наборе микросхем RTL2832U можно получить прямой доступ, что позволило преобразовать ТВ-тюнер DVB-T в широкополосное программно-определяемое радио через специальный программный драйвер, разработанный Стивом Маркграфом.
Если вам когда-либо нравился проект RTL-SDR, подумайте о том, чтобы сделать пожертвование Osmocom через Open Collective, поскольку именно они разработали драйверы и воплотили RTL-SDR в жизнь.
За годы, прошедшие с момента его открытия, RTL-SDR стал чрезвычайно популярным и демократизировал доступ к радиочастотному спектру. Теперь любой, включая любителей с ограниченным бюджетом, может получить доступ к радиочастотному спектру. Стоит отметить, что всего несколько лет назад такие возможности SDR стоили бы сотни или даже тысячи долларов. RTL-SDR также иногда называют RTL2832U, DVB-T SDR, ключом DVB-T, ключом RTL или «дешевым программно-определяемым радио».
В настоящее время существует множество других программно-определяемых радиостанций лучше, чем RTL-SDR, но все они имеют более высокую цену. В настоящее время мы считаем, что Airspy ($169) и SDRPlay (99 долларов США) SDR являются лучшими недорогими SDR только для RX. Существует также HackRF (300 долларов США), который может как передавать, так и принимать.
Радиокомпоненты, такие как модуляторы, демодуляторы и тюнеры, традиционно реализуются в аналоговых аппаратных компонентах. Появление современных вычислений и аналого-цифровых преобразователей позволяет вместо этого реализовать большинство этих традиционно аппаратных компонентов в программном обеспечении. Следовательно, термин «программное обеспечение» определяет радио. Это позволяет легко обрабатывать сигналы и, таким образом, производить дешевые радиоприемники с широкополосным сканером.
Какие существуют приложения радиосканера RTL-SDR?RTL-SDR можно использовать в качестве широкополосного радиосканера. Приложения включают в себя:
Кроме того, при использовании повышающего преобразователя или ключа V3 RTL-SDR для приема ВЧ-сигналов область применения расширяется до:
Обратите внимание, что не все перечисленные приложения могут быть законными в вашей стране. Пожалуйста, будьте ответственны.

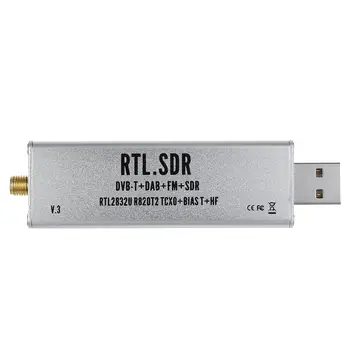

Что такое диапазон частот RTL-SDR? Это зависит от конкретного варианта тюнера, используемого в ключе, и конкретной реализации. Некоторые ключи, такие как наш блог RTL-SDR V3, также используют режим прямой выборки, который может обеспечивать прием на частотах ниже 28 МГц.
| Тюнер | Диапазон частот |
| Элоникс Е4000 | 52 – 2200 МГц с промежутком от 1100 МГц до 1250 МГц (варьируется) |
| Рафаэль Микро R820T/2/R860 | 24–1766 МГц (может быть увеличена до ~13–1864 МГц с помощью экспериментальных драйверов) |
| Фитиповер FC0013 | 22 – 1100 МГц |
| Фитипауэр FC0012 | 22 – 948,6 МГц |
| FCI FC2580 | 146–308 МГц и 438–924 МГц (разрыв между ними) |
Источник таблицы: Osmocom
Как видно из таблицы, ключи Elonics E4000 и Rafael Micro R820T/2 имеют наибольший частотный диапазон.
Какова частота дискретизации RTL-SDR? Максимальная частота дискретизации составляет 3,2 Мвыб/с (мега выборок в секунду). Однако при такой частоте RTL-SDR нестабилен и может отбрасывать образцы.
Максимальная частота дискретизации, при которой сэмплы не теряются, составляет 2,56 Мвыб/с, однако некоторым людям повезло с 2,8 Мвыб/с и 3,2 Мвыб/с, хорошо работающими на некоторых портах USB 3.0.
Пропущенные сэмплы допустимы, если вы просто визуализируете спектр, но могут вызвать проблемы, если вы хотите демодулировать/декодировать сигналы.
Какое разрешение АЦП RTL-SDR?Собственное разрешение составляет 8 бит, но эффективное число битов (ENOB) оценивается примерно в 7. Прореживание в программном обеспечении может повысить это значение.
Каково входное сопротивление RTL-SDR?Поскольку эти ключи предназначены для телевидения, входное сопротивление большинства ключей будет составлять примерно 75 Ом, хотя маловероятно, что оно будет точно равно 75 Ом во всем диапазоне частот.
Помните, что потери из-за несоответствия при использовании кабеля 50 Ом на входе 75 Ом будут минимальными и составят менее 0,177 дБ.
Полное сопротивление 75 Ом для R820T можно проверить в таблице данных, которую можно скачать здесь.
Однако новые ключи с разъемами SMA будут иметь сопротивление 50 Ом.

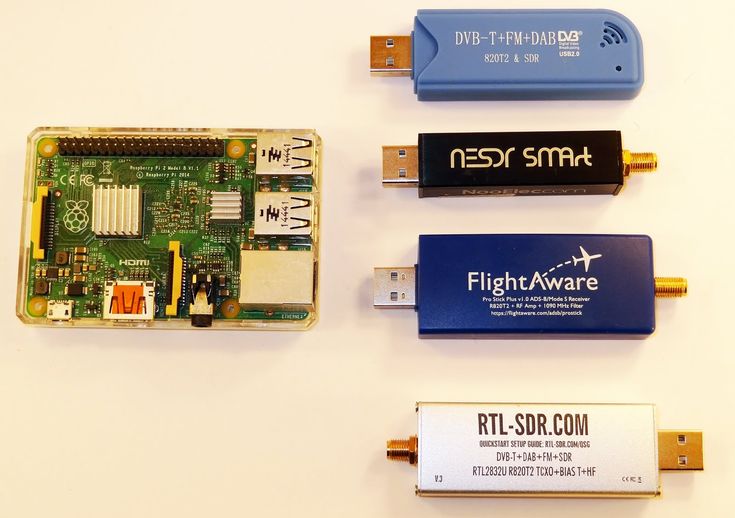

Каковы минимальные требования к ПК?Как правило, для наиболее общего программного обеспечения, определяемого радио, на основе графического интерфейса пользователя требуется по крайней мере какой-либо двухъядерный процессор. Инструменты командной строки и декодеры ADS-B могут работать с менее мощным оборудованием. Одноплатные ПК, такие как Raspberry Pi 3, и мобильные устройства Android также могут запускать несколько приложений.

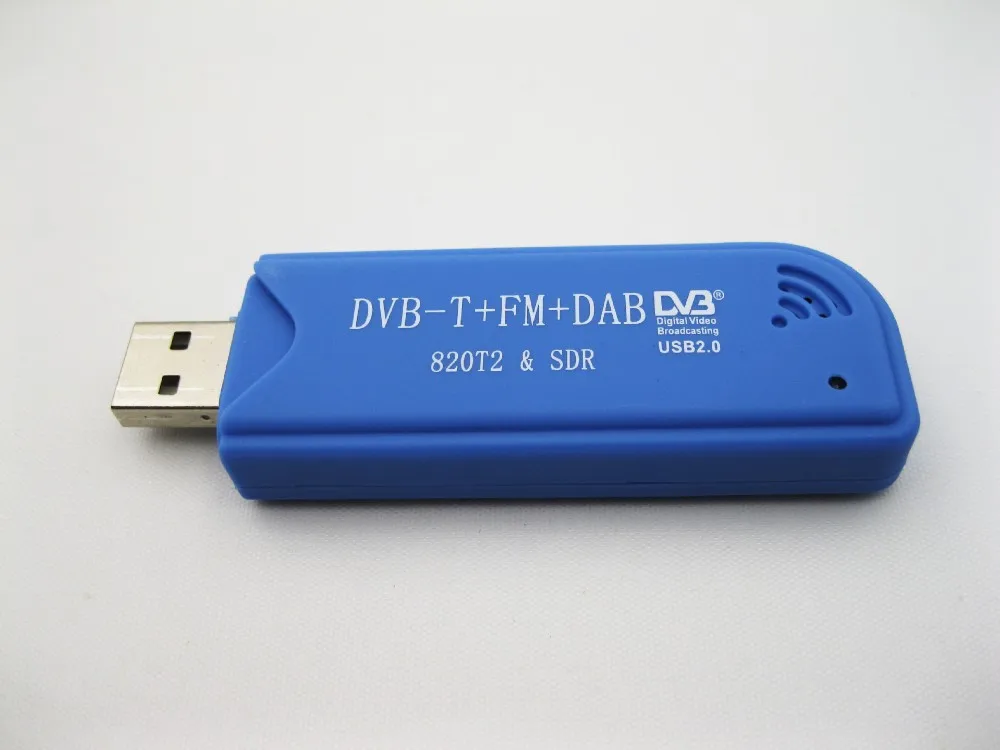

Какой ключ купить?Самым дешевым, наиболее распространенным и, как правило, наиболее эффективным ключом на данный момент является Rafael Micro R820T2. Его можно купить примерно за 30 долларов США.
Elonics E4000 раньше был самым распространенным, но Elonics закрыла и прекратила производство чипов, что делает E4000 более редким и более дорогим в наши дни.
Учтите, похоже, бытует ошибочное мнение, что E4000 лучше R820T2, потому что стоит дороже — это не так, повышенная стоимость обусловлена только его редкостью.
Обычно считается, что R820T2 имеет лучшую производительность и чувствительность для наиболее интересных частот по сравнению с E4000. Для ADS-B R820T2 намного чувствительнее на частоте 1090 МГц. Теперь также есть ключи R820T2, которые обеспечивают повышенную чувствительность по сравнению с R820T. По этим причинам в настоящее время рекомендуемым ключом является R820T2, если только вам не нужны более высокие частоты, которые обеспечивает E4000, и вы не готовы платить более высокую цену.

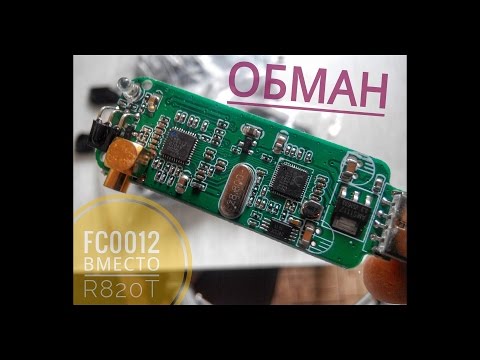

Будьте осторожны при покупке ключа, так как некоторые продавцы имеют тенденцию (сознательно или неосознанно) искажать свои устройства как имеющие совместимые тюнеры, когда на самом деле они могут отправить устройство с несовместимым тюнером. Также будьте осторожны при покупке ключей E4000 на аукционных сайтах, так как многие сомнительные продавцы ошибочно рекламируют ключи R820T2 как редкие E4000.

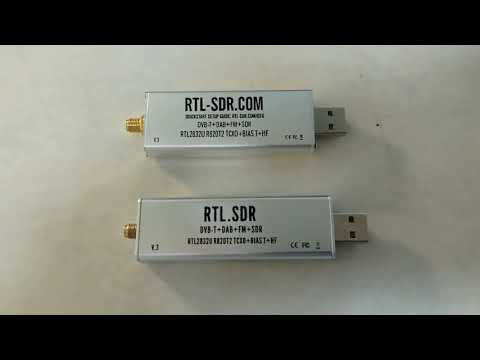

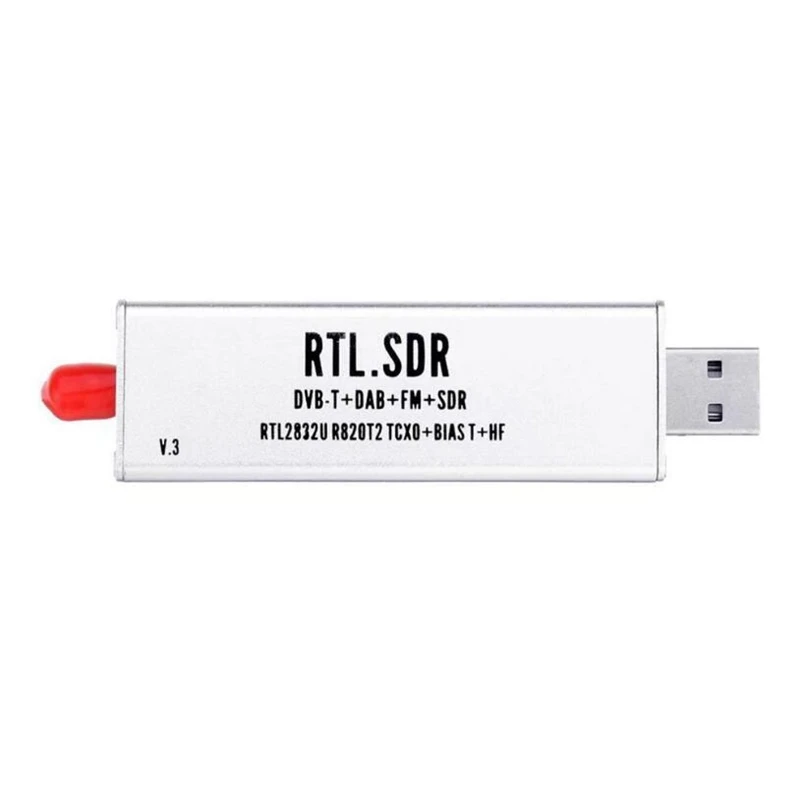

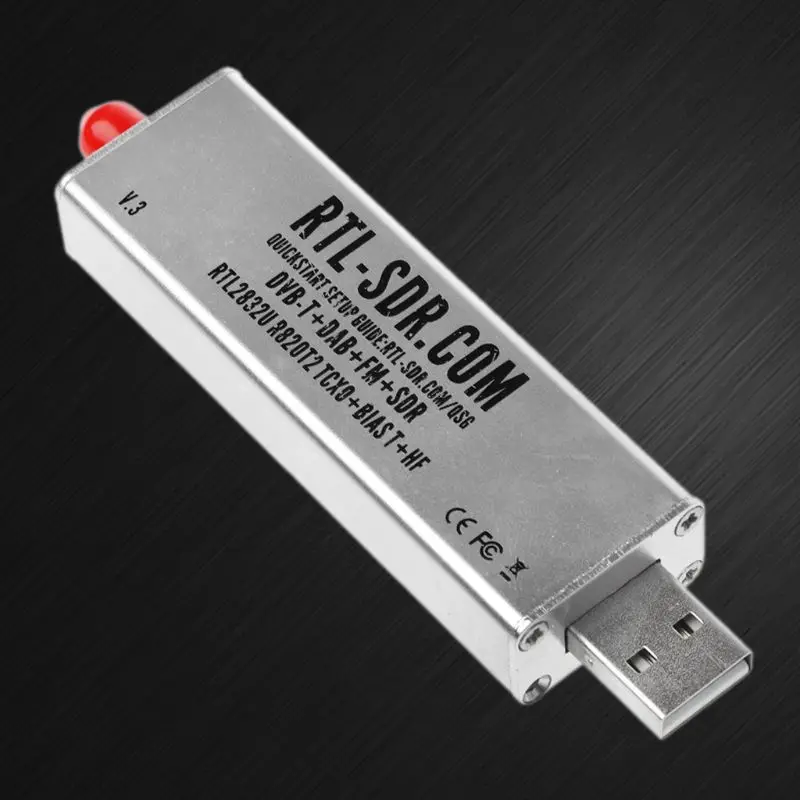

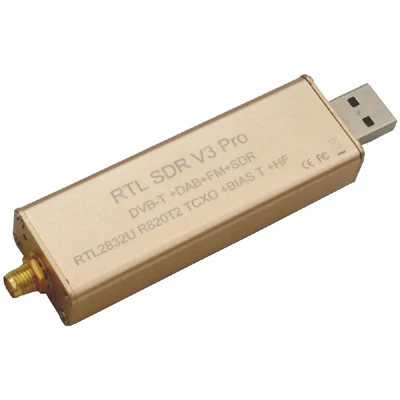

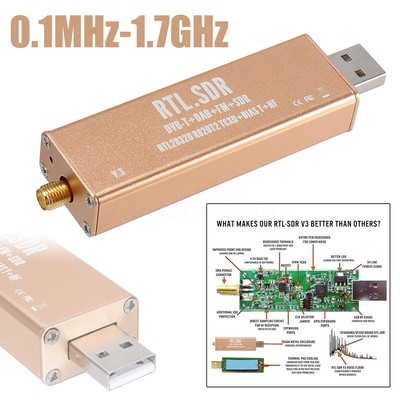

Посетите нашу страницу магазина RTL-SDR, чтобы получить дополнительную информацию о том, где можно получить ключи из надежных источников. Теперь мы продаем наши собственные ключи «RTL-SDR Blog V3», которые имеют несколько ключевых улучшений для группы SDR, и мы рекомендуем их пользователям, которые хотят использовать свой ключ в основном для SDR.
У меня уже есть ТВ-тюнер USB, совместим ли он?Если ваш ТВ-тюнер содержит чип RTL2832U, возможно, он совместим. Если он не содержит этого чипа, он несовместим. Список (несколько устаревший) совместимых и несовместимых тюнеров можно найти на этой вики-странице Reddit.
Раньше RTL-SDR стоили 10 долларов, почему сейчас они стоят вдвое или втрое дороже?Ключи за 10 долларов были самыми простыми телевизионными ключами, у которых было много проблем при использовании для целей SDR. Несмотря на это, наши улучшенные ключи для SDR раньше стоили всего 20 долларов, так почему же они сейчас стоят 30 долларов, а некоторые бренды даже дороже?
В течение многих лет из-за инфляции цены на комплектующие и рабочую силу в Китае медленно росли.
Но с 2021 года пандемия и связанный с ней кризис цепочки поставок привели к очень значительному скачку стоимости компонентов и доставки.
Мы также увидели добавление новых китайских тарифов на импорт, которые являются значительными затратами для клиентов из США. Налог с продаж через Интернет для стран ЕС стал обязательным для предоплаты, и из-за этих требований резко возросли расходы на соблюдение требований ЕС.
Кроме того, резко выросли различные накладные расходы, такие как комиссионные за продажу на рынке и расходы на страхование.
Кому принадлежит RTL-SDR? Ни одно физическое или юридическое лицо не владеет RTL-SDR и всем поддерживаемым программным и аппаратным обеспечением в полном объеме. Однако совместными усилиями Антти Палосаари, Эрика Фрая и Osmocom (в частности, Стива Маркграфа) впервые было обнаружено, что определенные телевизионные ключи можно использовать для SDR. В частности, Osmocom разработала первый драйвер RTL-SDR, который был выпущен с открытым исходным кодом.
С тех пор RTL-SDR стал феноменом сообщества. Некоторые компании, такие как мы в блоге RTL-SDR, взяли на себя обязательство производить собственные ключи RTL-SDR, которые работают лучше, чем стандартный телевизионный ключ. Но все это невозможно без более широкого развития сообщества, стоящего за всеми свободными программами.
Люди, стоящие за RTL-SDR:
Первые первооткрыватели: Антти Палосаари, Эрик Фрай и Осмоком. В частности, Стив Маркграф из Osmocom, разработавший первый драйвер.
Продавцы оборудования: китайских фабрик, производящих и продающих обычные телевизионные ключи. Продавцы RTL-SDR, улучшенные для использования SDR, такие как блог RTL-SDR.
Сообщество разработчиков программного и аппаратного обеспечения: Любой, кто создал программное обеспечение для RTL-SDR или обнаружил и задокументировал взлом оборудования для RTL-SDR.
Блогеры сообщества: Блог RTL-SDR и другие блоггеры/создатели контента, которые пишут и популяризируют приложения RTL-SDR.
Более широкое сообщество: Любой, кто использует RTL-SDR.
RTL-SDR.com (блог RTL-SDR) начинался как место, где мы могли загружать наши учебные пособия по RTL-SDR и хранить весь другой контент, связанный с RTL-SDR, в одном блоге. С момента своего создания мы продолжали расширяться и написали множество руководств, написали руководство и запустили вики-сайт по идентификации сигналов.

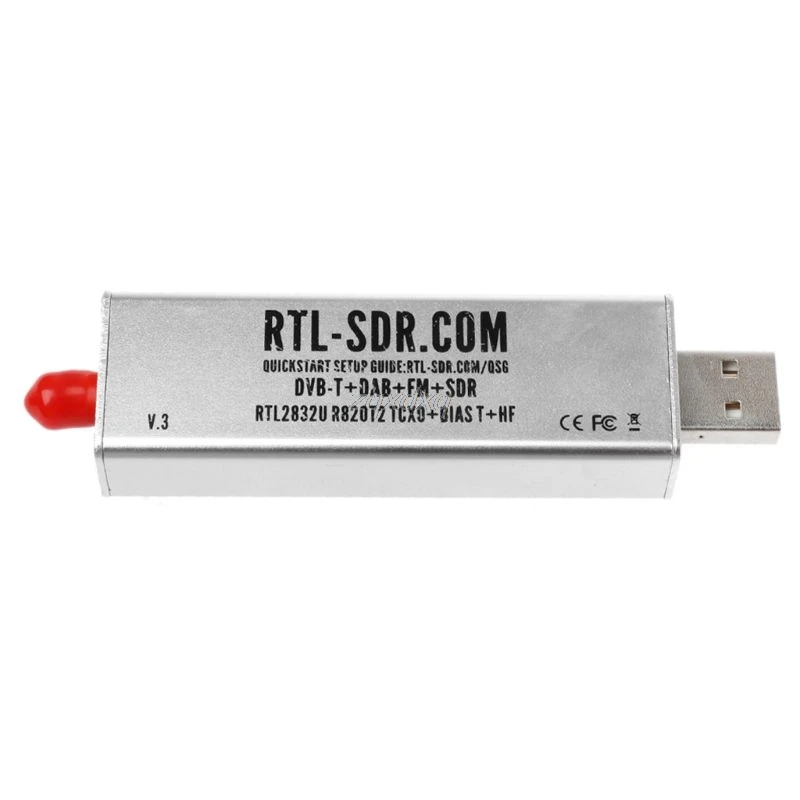

Несколько лет назад мы решили создать собственный аппаратный ключ RTL-SDR со значительными улучшениями, которые принесут пользу пользователям SDR. С тех пор мы продолжали улучшать наше оборудование RTL-SDR и теперь работаем с ключом V3.
Сравнение с другими широкополосными коммерческими программно-определяемыми радиостанциями| SDR | Низкая настройка (МГц) | Максимальная настройка (МГц) | Полоса пропускания приема (МГц) | Разрешение АЦП (бит) | Передача?(Да/Нет) | Цена (долл. США) |
| РТЛ-СДР (R820T) | 24 | 1766 | 3,2 / 2,56 Стабильный | 8 | № | ~20 |
| Funcube Pro+ | 0,15 410 | 260 2050 | 0,192 | 16 | № | ~200 |
| Воздушный шпион | 24 | 1800 | 10 | 12 | № | 199 |
| SDPlay | 0,1 | 2000 | 8 | 12 | № | 149 |
| ХакРФ | 30 | 6000 | 20 | 8 | Да | 299 |
| BladeRF | 300 | 3800 | 40 | 12 | Да | 400 и 650 |
| USRP 1 | DC | 6000 | 64 | 12 | Да | 700 |
Для тех, кто просто хочет принимать широкий спектр сигналов, мы рекомендуем Airspy или SDRPlay в качестве обновления для RTL-SDR.
Если вас в основном интересуют узкополосные сигналы, возможно, стоит рассмотреть Funcube Dongle Pro+.
Большой список дополнительных программно-определяемых радиостанций см. в нашем обзоре здесь https://www.rtl-sdr.com/roundup-software-defined-radios/.

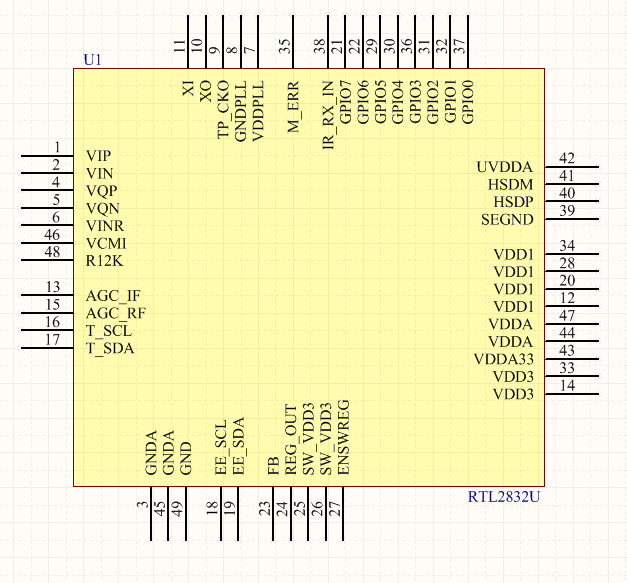

Схемы RTL-SDRОфициальной схемы нет, но GGToshi создал свою собственную реконструированную схему , которая доступна по адресу http://ggtoshi.at.webry.info/201406/article_6.html. Некоторые схемы примеров приложений также доступны в техническом описании R820T (см. ниже).
СпецификацииСпецификация RTL2832U была под NDA, но просочилась сюда. Спецификация тюнера R820T доступна и может быть загружена здесь.
Информацию по описанию регистров можно скачать здесь.
Полезные ссылкиhttp://sdr.osmocom.org/trac/wiki/rtl-sdr — официальный сайт RTL-SDR Osmocom
http://www.reddit.com/r/RTLSDR — Reddit RTL -SDR forum
www.
rtlsdr.org – Вики сообщества RTL-SDR (давно не обновлялось)
http://www.dxzone.com/ – Хорошая база данных, связанная с радиолюбителями, полезная для исследований
http://www.dangerousprototypes.com – блог о проектах аппаратного обеспечения с открытым исходным кодом, в котором часто публикуются сообщения, связанные с SDR.
http://www.hackaday.com — блог о самодельном оборудовании, в котором также часто публикуются сообщения, связанные с SDR.
http://radioforeveryone.com/ – ранее известный как «SDR4Mariners». Еще один блог о проектах RTL-SDR и радио.
http://labyrinth23.com/ — Странные маяки. Пользователь радио, который записывает и снимает видео о нескольких интересных сигналах, которые он находит. Часто использует RTL-SDR.
https://www.elecrow.com/ — Полный комплект Raspberry Pi. Вероятно, пригодится для комплекта для переноски RTL-SDR.
| Чтобы получить исчерпывающую книгу о RTL-SDR, вам может быть интересна наша электронная книга, доступная на Amazon.  Руководство любителя по RTL-SDR: действительно дешевое программно-определяемое радио. |
Похоже, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.
Поиск:
Валюта:
долларов США4 отзыва(ов) | Добавьте свой отзыв
Nooelec NESDR Mini (ранее TV28T v2) USB-набор SDR и DVB-T, включая антенну. Тюнер R820T гарантирован.
Артикул: 100556
Подпишитесь на оповещение о цене
27,95 долларов США
27,95 долларов США
-ИЛИ-
Этот специальный Nooelec SDR представляет собой модифицированный USB-ключ DVB-T, настроенный для использования SDR, включая модернизированный кристалл, конденсаторы и катушки индуктивности по сравнению с обычными устройствами.
Полная совместимость с большим количеством программных пакетов, таких как MATLAB®, HDSDR, SDR Touch, SDR#, Planeplotter — слишком много для перечисления.
MathWorks ® и Nooelec™ объединили усилия, чтобы обеспечить поддержку MATLAB® для наших приемников SDR. Пакет радиоподдержки RTL-SDR позволяет разрабатывать беспроводные приемники с использованием реальных сигналов. Используя Communications System Toolbox™ в сочетании с USB-радио RTL-SDR, вы можете проектировать и создавать прототипы систем, которые обрабатывают беспроводные сигналы в реальном времени в MATLAB® и Simulink®
Инженеры по беспроводной связи, студенты и любители могут научиться получать и декодируйте реальные радиосигналы, используя это недорогое оборудование RTL-SDR, подключенное к вашему компьютеру.
Идеальное устройство для изучения программно-определяемого радио по низкой цене. Любительская радиосвязь, ADS-B, полицейское и пожарное сканирование, транкинг, спутниковые изображения — вы называете это, этот маленький парень, вероятно, может это сделать.
Превосходит многие устройства в 10 раз своей стоимости!
Эти устройства основаны на микросхеме тюнера R820 (R820T) производства Rafael Micro. Таким образом, они могут работать в диапазоне частот приблизительно от 25 МГц до 1750 МГц, хотя это может несколько варьироваться от устройства к устройству. Разумеется, на плате также имеется микросхема RTL2832 (RTL2832U), которая действует как демодулятор и USB-интерфейс.
Тип разъема на антенне и плате USB — MCX: штекер MCX на антенне, гнездо MCX на SDR. В нашем магазине есть множество адаптеров и переходных кабелей, если вы хотите подключить свою любимую антенну!

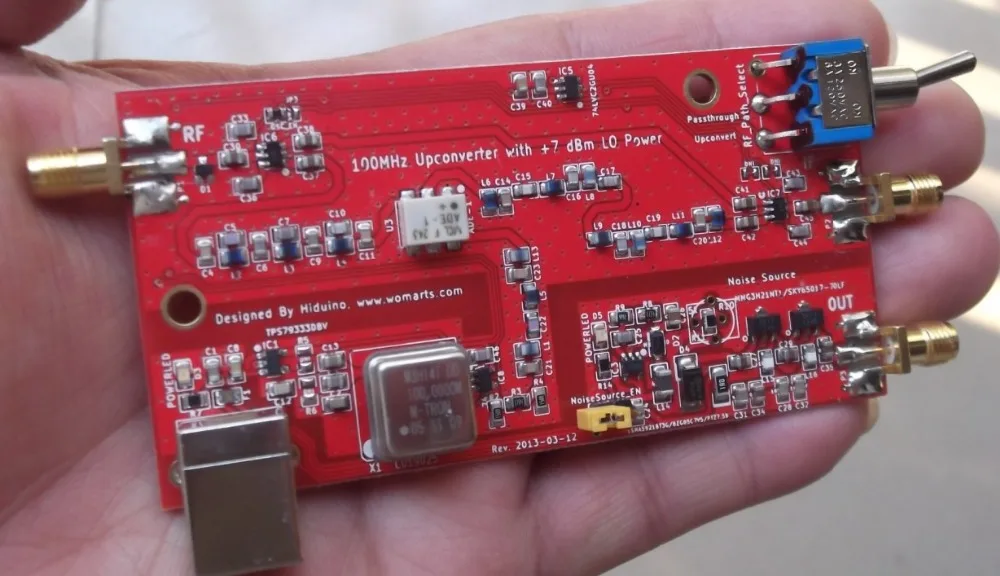

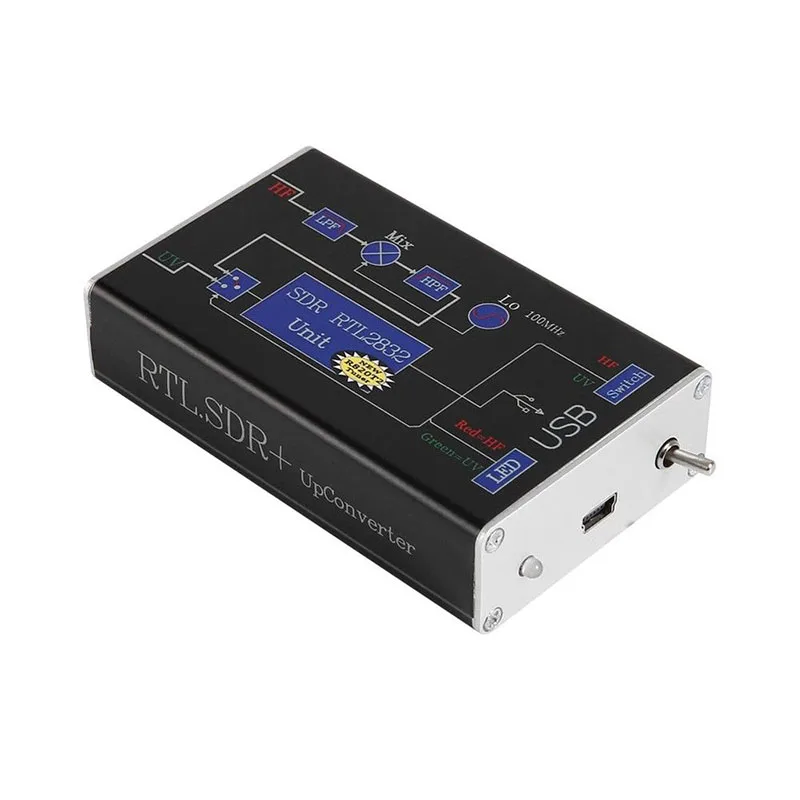

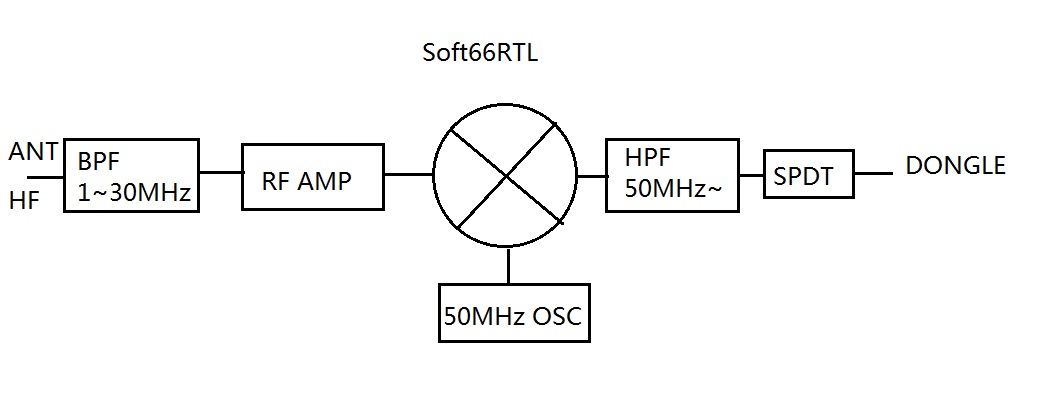

Тоже хотите ВЧ? Вы можете модифицировать ключ для приема ВЧ, но это действительно плохой способ. Если вы хотите сделать это, пожалуйста, свяжитесь с нами, и мы будем рады провести вас через это. Тем не менее, мы настоятельно рекомендуем вам взглянуть на повышающий преобразователь, доступный по ссылке выше, который позволит вам слушать вплоть до 100 кГц или ниже с безупречной чувствительностью.
0007
| Артикул | 100556 |
|---|---|
| УПК | 0616469145598 |
| ИС интерфейса USB | РТЛ2832У |
| Тюнер IC | Р820Т |
| Диапазон частот (приблизительный) | 25 МГц — 1750 МГц |
| Часы TCXO | № |
| Разъем антенны, тип | МСХ |
| Антенна в комплекте? | Да |
| Пульт дистанционного управления входит в комплект? | № |
| Дополнительные принадлежности | № |
| Качество | |
|---|---|
| Производительность | |
| Значение |
Две недели в этом и все еще обнаруживая все его функции. Я очень рекомендую этот sdr для начинающих. Пришло вовремя с амазона. Отличное соотношение цены и качества! (Опубликовано 30.12.2021) | Значение | |
|---|---|
| Качество | |
| Производительность |
| Качество | |
|---|---|
| Производительность | |
| Значение |
Просто отвинтите антенну от основания, прикрепите провод к латунному фитингу и прикрутите антенну обратно к основанию, чтобы сохранить соединение. Хорошая временная антенна. FM-трансляция имела шум над сильными сигналами в HDSDR, а в SDR# она давала сбой в режиме WFM. Это не вина Nooelec, это проблема программного обеспечения. Поскольку я думаю, что это работает хорошо, я дал ему оценку 5/5. Спасибо Nooelec, это действительно отличная игрушка!!! (Опубликовано 06.03.2014) | Качество | |
|---|---|
| Производительность | |
| Значение |
decimatio, от decem — «десять») — уменьшение частоты дискретизации дискретного во времени сигнала путём прореживания его отсчётов.
