Схема подключение стеклоподъемников через реле: Схема подключения стеклоподъемников ВАЗ 2109

Содержание

Схема подключения стеклоподъемников. Установка электростеклоподъемников

В жизни комфорт ценят абсолютно все, даже те, которые утверждают, что не это главное. Эта характеристика важна в любом автомобиле, а особенно в отечественном, например, в «семерке». В статье мы рассмотрим, как осуществляется подключение стеклоподъемников, схему, особенности монтажа на примере отечественного автомобиля ВАЗ-2107.

Для чего нужны стеклоподъемники

Конечно, комфорта не очень много прибавит электрический стеклоподъемник – останется огромный люфт руля, дребезжащие кузовные части, элементы панели, слишком громкий звук мотора и иногда появляющийся гул заднего моста. Но с точки зрения удобства, станет намного лучше – не придется постоянно руками крутить ручку, чтобы приоткрыть окно для проветривания. Впрочем, проветривание в «семерках» и не нужно – отверстий в кузове достаточно, чтобы извне поступал свежий воздух.

Нажатием на кнопку водитель сможет поднять или опустить стекло на нужной двери. Обратите внимание на то, что лучше всего устанавливать электрические приводы на все двери – это увеличит удобство пользованием. Но, даже если поставить приводы только на передние двери, это окажется удобнее, нежели вращать руками ручки. Но нужно выполнить строго по схеме подключение стеклоподъемников, иначе работать они попросту не будут.

Стандартные стеклоподъемники

На отечественных автомобилях «классического» семейства устанавливались исключительно стеклоподъемники с ручным приводом. Например, на первых «семерках» ставились реечные, на «девятках» и «копейках» тросиковые. Почему такие механизмы ставили? Да просто отечественные конструкторы старались уменьшить стоимость машины, поэтому ради экономии устанавливались устройства с пластиковыми шестеренками. И они выходят из строя достаточно быстро.

В начале 90-х конструкторы, которые разрабатывали «семерки», поняли свою ошибку и начали устанавливать на машины тросиковые стеклоподъемники, но все равно привод ручной. Особенность таких конструкций заключается в том, что они ремонтопригодны. Если в реечных при поломке пластиковой шестеренке требовалась замена всего механизма (а найти в продаже его очень сложно), то при неисправности тросиковой системы ремонт выполнить более чем реально.

Принцип работы всех механизмов (как тросиковых, так и реечных) одинаков – ручкой вращается система, на которой закреплено стекло. В зависимости от типа стеклоподъемника либо перемещается шестеренка по зубчатой вертикальной рейке, либо натягивается трос.

Электрические приводы

Намного продвинутей оказываются приводы с электромоторами. Но они на «классические» автомобили ВАЗ устанавливались исключительно автовладельцами – на заводе такая опция не была предусмотрена. Главное (по мнению тех, кто производил эти машины на протяжении почти 30 лет) – это колеса на железном кузове и какой-нибудь мотор, лишь бы в движение приводил эту всю конструкцию.

Если присмотреться внимательнее, то будет видно, что комфортом конструкторы не озадачивали себя, думали только о том, как сэкономить на производстве. И в автомобильной схеме подключение стеклоподъемников не было предусмотрено. Поэтому всю проводку приходится монтировать самостоятельно.

Но многие автовладельцы взяли на себя обязанность завода и занялись установкой электростеклоподъемников самостоятельно. Чаще всего выбор падает на шарнирно-рычажные механизмы, у которой можно выделить несколько преимуществ:

  1. Достаточно низкая стоимость комплекта.
  2. Электрические стеклоподъемники просты в монтаже.
  3. Не нужно искать комплектующие – все, что необходимо для установки, уже имеется в наличии, в том числе провода и кнопки.
  4. Устройства имеют высокую надежность, быстро работают и не издают шума (последнее преимущество более актуально для современной Весты, нежели для «семерки»).

Готовимся к установке: необходимые инструменты

Для того чтобы установка электростеклоподъемников прошла без проблем, вам потребуется наличие определенных инструментов и материалов. Вот примерный список:

  1. Комплект электропривода для конкретного автомобиля. Обратите внимание на то, что комплекты для всех автомобилей различны.
  2. Плоская отвертка.
  3. Линейка.
  4. Штангенциркуль.
  5. Набор рожковых и накидных ключей.
  6. Маркер.
  7. Набор торцовых ключей или головок.
  8. Электрический шуруповерт и сверла по металлу.
  9. Смазки силиконовая и ШРУС.

Подготовив все эти инструменты, можно приступать к монтажу приводов на автомобиль.

Подготовительные работы

Прежде чем производить подключение стеклоподъемников на ВАЗ-2107, нужно поставить все компоненты на свои места и проложить всю проводку. Но сначала осуществляете подготовку – открываете капот и отключаете полностью аккумулятор, чтобы исключить возможность появления короткого замыкания. Начинаете все работы с передней двери (водительской). Сначала снимаете со штатного стеклоподъемника ручку, из-под нее нужно вынуть стопорную шайбу.

Аккуратно раздвигаете при помощи плоской отвертки края стопорной шайбы, а ручку вытягиваете в свою сторону. Затем необходимо при помощи все той же плоской отвертки поддеть пластиковые заглушки по всему периметру. Их нужно извлечь, чтобы открыть полностью доступ к болтам, которые удерживают обшивку. Их нужно выкрутить ключом на «8». После этого обшивка полностью снимается.

Демонтаж стандартного стеклоподъемника

В том случае, если планируете установить и задние электростеклоподъемники на автомобиль, то придется разбирать все двери. Поэтому на первом этапе снимите обшивку со всех дверей, после чего приступайте к разборке механизмов. Открыв доступ к тросиковому механизму и крепежу стекла, можно приступать к демонтажу. Сначала выдвигаете стекло до упора вверх и закрепляете при помощи скотча.

После этого выкручиваете все болты креплений, которые имеются на стекольных каретках. Причем нужно их выкручивать как на механизме, так и на стекле. После этого из дверцы можно вытянуть весь механизм и приступать к монтажу электрического.

Установка электрического привода

К каждому комплекту электрических стеклоподъемников прилагается инструкция, в которой указана схема монтажа всех элементов привода, а также принципиальная схема. Она позволяет увидеть, как подключить электростеклоподъемники к бортовой сети автомобиля. В этой же инструкции, которая описывает установку привода на «семерку», указано, как располагаются относительно друг друга отверстия, в которых крепится рейка. Расстояние измеряете с помощью линейки и штангенциркуля, намечаете расположение отверстий с помощью маркера.

Отверстие проделываете сверлом на 5,5 мм, вставленным в шуруповерт или дрель. Механизм электростеклоподъемника устанавливается через правое отверстие в дверце. Далее совмещаете в рейке отверстия с теми, которые сделали в дверце. Остается только зафиксировать рейку болтами на 10, которые должны присутствовать в комплекте для установки.

Работа с электрикой

Помните, что при помощи предохранителя стеклоподъемника можно защитить все важные узлы от короткого замыкания.

Процедура настройки электрики выглядит примерно таким образом:

  1. На электродвигатель нужно подать напряжение напрямую от аккумуляторной батареи. При этом ротор должен вращаться, а весь механизм подниматься вверх. И нужно дождаться того момента, когда в крепежах механизма отверстия будут совмещены с теми, которые находятся на каретках стекла. Только после этого можно зафиксировать стекло.
  2. Если нет проводки (не предусмотрена установка ЭСП заводом-изготовителем), то ее нужно прокладывать по технологическим отверстиям, которые находятся в двери и кузове. Вам нужно провести провода к панели приборов.
  3. Располагать кнопки управления можно в любом удобном месте, но лучше всего поставить их в дверной ручке. Но на отечественных автомобилях чаще их устанавливают в районе прикуривателя или около ручника.
  4. Все подвижные части электропривода обязательно нужно смазать – подойдет состав типа ШРУС.
  5. Через предохранитель стеклоподъемника подаете напряжение на всю систему и проверяете работу.
  6. При отсутствии неисправностей можно устанавливать обшивку и провести повторную проверку.

В статье приведена схема подключения кнопки стеклоподъемника. Рекомендуется все силовые цепи коммутировать посредством реле, чтобы сохранить целостность кнопок.

На что обратить внимание

На отечественных автомобилях ВАЗ монтаж задних стеклоподъемников примерно такой же, как и передних. Одно отличие – расположение ручки управления. Поэтому придется сверлить отверстия в двери с небольшим смещением. И еще – один комплект ЭСП, который можно встретить в продаже, рассчитан на монтаж в две двери. Поэтому, если у вас есть желание поставить оборудование во все двери, нужно купить четыре комплекта. И произвести подключение стеклоподъемников по схеме, приведенной в статье. Она включает в себя систему доводчика стекол при постановке на охрану — это вдвойне улучшает удобство пользования автомобилем.

Также рекомендуется заранее полностью собрать комплект, а затем ставить его в дверцу. И весь механизм обязательно поместить в крайнее нижнее положение. Если это не сделать, то привод поставить через технологическое отверстие не получится.

Обратите внимание на схему подключения кнопки стеклоподъемника, сверьтесь несколько раз, чтобы не допустить ошибок. При проверке механизма нужно смотреть на то, как двигается стекло, присутствуют ли посторонние звуки и скрипы.

Стеклоподъемник Нива Шевроле: схема подключения, почему не работает и как поменять

В автомобиле Нива Шевроле электрические стеклоподъемники установлены на передних дверях. Кнопки управления расположены сверху на дверцах. Водитель может управлять стеклоподъемниками обеих дверей, а пассажир, только правой.

Содержание статьи:

  • 1  Устройство электростеклоподъемника (ЭСП) и схема подключения
    • 1.1 Как работает схема?
  • 2 Неисправности стеклоподъемника передней двери
  • 3 Предохранители и блок реле автомобиля
  • 4 Устраняем неисправности ЭСП
  • 5 Замена передних СП
  • 6 Подключение ЭСП без зажигания
  • 7 Задние МСП Niva Chevrolet
  • 8 Интересное видео об автоматических электростеклоподъемниках

 Устройство электростеклоподъемника (ЭСП) и схема подключения

Стандартная схема состоит из блока управления, приводного и спускового механизмов. Приводной механизм, или моторедуктор, вращает тросовый барабан, непосредственно поднимая или опуская стекло. Моторедуктор представляет  собой цельный блок электродвигателя с червячной передачей, которая обеспечивает вращение только в одном направлении, от червяка колесу. Это предотвращает случайное закрытие окна. Встроенный термобиметаллический предохранитель защищает от перегрузок.

Рассмотрим за что отвечают комплектующие в схеме электроподъемного механизма:

1. Под панелью приборов со стороны водителя расположен монтажный блок. От него питаются устройства.

2. Реле включения стеклоподъемников снижает ток в цепи управления.

3. Кнопки со светодиодной подсветкой, на правой и левой двери, включают механизм подъема стекла.

4. Моторедукторы пассажиркой и водительской двери, создают усилие, которое поднимает и опускает стекло.

5. Замок зажигания подает питание на реле.

Как работает схема?

Поворот ключа зажигания подает питание на блок и реле включения подъемников. Включается светодиодная подсветка кнопок управления. Механизм движения стекла запускается только при нажатии на любую клавишу.

Движение тока в цепи: аккумулятор — предохранитель — реле — кнопка — моторчик.

Неисправности стеклоподъемника передней двери

В процессе эксплуатации автомобиля случаются поломки механизма подъема стекол. Чаще причины неисправностей связаны с электрической схемой подъемников.
Рассмотрим основные причины неисправностей:

1.Оба стеклоподъемника не работают:
1.1. Перегорел предохранитель.
1.2. Ненадежное соединение проводов с «массой»
1.3.Отсоединился разъем или произошел обрыв в электросети.
1.4. Неисправен главный переключатель стеклоподъемников.

2. Не работает правый:
2.1. Повреждение в моторедукторе, или в реле обратного тока.
2.2. Обрыв электрической сети.
2.3. Сломался переключатель стеклоподъемника.

3. Стекло опустилось, но не поднимается. Причина — зависание кнопки в нижнем положении.

4. Замедление опускания или поднятия стекла. Причина этого — загрязнение отверстий для дренажа, внизу двери.

5. Возможен износ или обрыв троса в барабане.

6. Встречаются и механические повреждения. Их определяют по характерным шумам и стукам.Устранение неисправностей начинают с проверки предохранителя, с него питание идет на оба стеклоподъемника. Если причина поломки не найдена, придется разбирать дверь.

Предохранители и блок реле автомобиля

Система электроснабжения и потребления автомобиля обеспечивает правильное функционирование узлов и агрегатов и комфортное вождение. Источником тока автомобиля является аккумуляторная батарея. Потребители параллельно соединены между собой и объединены в отдельные блоки с предохранителями.

На Ниве Шевроле блок предохранителей смонтирован в узел и располагается в салоне. Плавкие предохранители защищают почти все цепи питания электрооборудования. Не имеют такой защиты цепи генератора, пуска двигателя и заряда аккумулятора.

Блок предохранителей Нивы расположен со стороны водителя под приборной панелью. Доступ к монтажному блоку закрыт крышкой.

Чтобы ее снять, отвинчиваем два самореза.

Выводим крышку из зацепления с панелью приборов. Приподнимаем ее вверх, выводим штифты из резиновых втулок и снимаем.

На фото можно увидеть где находится блок реле и предохранителей.

В автомобилях Нива Шевроле защищает цепь питания подъемника стекол передней двери предохранитель F5. Реле стеклоподъемников расположен в блоке с выносными реле. Этот блок находится ниже монтажного.

Устраняем неисправности ЭСП

Чтобы механизм стеклоподъемника передней двери не ломался, достаточно раз в год промазывать все его детали. В случае поломок, извлекают ЭСП и проводят ремонт:

1. Предохранитель проверяются стандартным способом. По схеме или визуально находим нужный предохранитель. Осматриваем его на наличие обрыва проволоки, обгорелых следов. Можно проверить тестером (мультиметром) по сопротивлению, или напряжению.

2. Проверяем на исправность реле. Для этого либо подсоединяется новое, либо замыкают контакты 30 и 87 между собой. Реле ремонту не подлежит, его заменяют.

3. Кнопки стеклоподъемника проще снять и заменить. Причина их неисправности — окисление контактов. Можно быстро восстановить работу кнопок, обработав их проникающей жидкостью WD-40.

4. Неисправный моторчик подлежит замене. Его ремонт возможен, только при окислении контактов. Их необходимо зачистить. При отсутствии напряжения в проводах мотоблока, нужно найти разрыв и устранить повреждение.

Все подвижные части снятого механизма ЭСП осматриваются на наличие механических повреждений, пыли, грязи. Иногда достаточно очистить детали от ржавчины и смазать, чтобы подъемник исправно заработал.

Замена передних СП

Снимают механизм ЭСП с передней двери для проведения ремонта деталей, или полной его замены. Также снимают электростеклоподъемник, при других ремонтных работах, когда механизм мешает их проведению. Необходим стандартный набор инструментов.

Последовательность проведения работ:

  1. Снимаем пластиковую обшивку двери. Тонкой отверткой аккуратно вытягиваем пластиковые заглушки. Откручиваем крестообразные винтики на рамке возле ручки открывания, и три внизу двери на нижнем кармашке и снимаем детали. Выворачиваем два больших винта под заглушкой. Снимаем основную обшивку.
  2. Отсоединяем провода от кнопок, нажимая на фиксаторы. Извлекаем включатели из пластикового корпуса.
  3. Снимаем динамик.
  4. Демонтируем стекло передней двери. Для этого откручиваем болты крепления пластины стекла к планке, болт крепления направляющей двери. Отводим направляющую, вынимаем уплотнитель стекла, извлекаем стекло.
  5. Открепляем моторедуктор привода ЭСП от колодки с проводами питания.
  6. Вывинчиваем гайки крепления механизма к основанию двери, центральные и нижние гайки.
  7. Достаем механизм из дверного отверстия.Осматриваем механизм на наличие повреждений, проводим замену деталей. Далее устанавливаем в обратном порядке отремонтированный электростеклоподъемник, или заменяем новым.

Подключение ЭСП без зажигания

По умолчанию стеклоподъемники передней двери на Ниве Шевроле работают только при включенном зажигании. Есть несколько способов подключить ЭСП в обход центрального замка.

Нам понадобится простой инструмент: крестообразная отвертка, тонкая отвертка, кусачки, изолирующая лента. Для замены реле приобретаем простую перемычку, или изготовляем ее самостоятельно.
Процесс:
1. Перемыкаем силовые ножки реле, которые подают питание на стеклоподъемник. Для этого снимаем защитную пластиковую крышку. Под блоком предохранителей находится от трех до пяти реле.

2. Чтобы определить какое отвечает за стеклоподъемник, включаем зажигание, зажимаем кнопку и вынимаем по очереди каждое реле. На искомом реле стекло перестанет подниматься.

3. Перемыкаем два контакта: 30 и 87. Если приобретена готовая перемычка, рекомендуется, в целях безопасности, ее заизолировать.

4. Устанавливаем реле на прежнее место.

Второй метод — это доработка реле ЭСП. Также замыкаются два контакта, но не снаружи реле, а внутри его. Такую доработку делают в автосалоне.

Третий метод — подключение стеклоподъемников к прикуривателю:

  1. С пассажирской стороны снимаем нижний клапан торпеды, извлекаем провода прикуривателя.
  2. Подсоединяем провод к плюсу прикуривателя.
  3. Провод стыкуем с кнопками ЭСП.
  4. Подсоединяем собранную конструкцию к черно-белому проводу. Плюс у стеклоподъемников общий, поэтому выбираем любой провод.
  5. Убираем предохранитель ЭСП F5. Предохранитель прикуривателя заменяем на 30 А

Важно! Помните, что изменения в подключении стеклоподъемников в разы увеличивают потребление энергии, что быстро разряжает аккумуляторную батарею.

Задние МСП Niva Chevrolet


Задние двери автомобиля Нива Шевроле оборудованы механическими стеклоподъемниками. Они не так удобны, как электрические, но более надежны.

Главный элемент механизма стеклоподъемника — приводное устройство. Привод состоит из простого набора элементов: пары прямозубых шестерен и ручки. Ручка регулирует степень открытия окна.

При поломке стеклоподъемника не будет открываться окно, когда прокручивается ручка. Причин может быть несколько:

1. Сточились шлицы ручки. Это происходит из-за мягкого пластика самой ручки, в месте соединения с валом редуктора. Ручку заменяют, выбирая вариант с металлической вставкой.

2. Сточились зубья шестерен редуктора. Редуктор — это блок из двух шестерен в корпусе, с местом для троса. Корпус соединен заклепками. Чтобы заменить сточенную шестерню, нужно высверлить эти крепежи, после ремонта заменить болтами. Проще поменять редуктор в сборе.

3. Оборвался трос. При такой поломке ручка вращается слишком легко. Трос продается только в сборе. Можно найти подходящий вариант, но проще поменять весь стеклоподъемник.

4. Ослабилось крепление троса к основанию стекла. Это самая простая поломка. Трос проскальзывает в крепление и не двигает стекло. Нужно снять обшивку двери и, затягивая болты крепления, отрегулировать положение стекла и троса друг к другу.

Рассмотрим как поменять задние стеклоподъемники:

  1. Снимаем обивку с двери.
  2. Открепляем тяги внутренней ручки замка.
  3. Приподнимаем стекло до упора и фиксируем.
  4. Выворачиваем центровые гайки крепления стекла и стеклоподъемника.
  5. Вывинчиваем крепежные гайки снизу и сверху и вынимаем стеклоподъемник в сборе через технологическое отверстие.

Мы рассмотрели основные причины поломок стеклоподъемников на передней и задней двери и способы их ремонта. Воспользуйтесь нашими советами для самостоятельного ремонта и сэкономьте семейный бюджет.

Интересное видео об автоматических электростеклоподъемниках

Похожие статьи:

5-контактный переключатель стеклоподъемника и 5-контактный провод реле

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

Привет…. Я не понимаю, как соединить их вместе…. может кто-нибудь пролить свет на это? Вот переключатель, который у меня есть, и его 5-контактное реле …. может кто-нибудь показать мне схему «Как сделать» ??? Спасибо
Я понимаю, что выключатель стеклоподъемника находится в центре питания, те, что рядом с ним, являются заземлением, а внешние 2 подключены к двигателю стеклоподъемника и могут заставить его работать, просто не понимаю, как подключить его через реле … Спасибо ты снова …. Эдди

  • переключатель электрического стеклоподъемника 5.jpg

    63,7 КБ Просмотров: 11 662

Увидеть меньше Узнать больше

Ответить

Сохранить

Нравится

1 — 7 из 7 сообщений

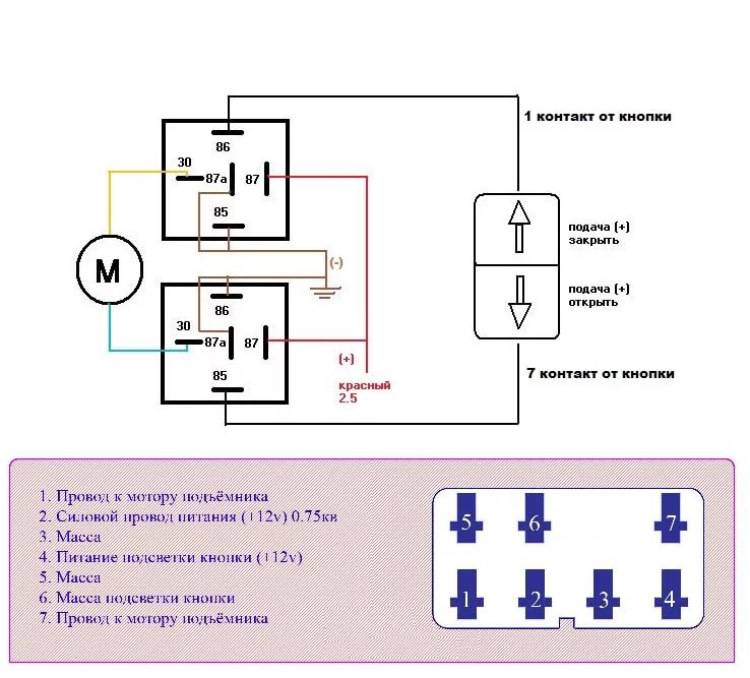

Вам понадобится два реле, по одному на каждое направление.
