Для пожарной сигнализации используются следующие виды схем:
Существуют еще принципиальные схемы технических средств пожарной сигнализации (извещателей, приборов, блоков питания и пр.), но они представляют интерес для организаций занимающихся ремонтом оборудования и для монтажа противопожарных систем не нужны.
Монтажная определяет места размещения датчиков, трассы прокладки кабельных линий, в том числе шлейфов, а также их нее должно быть видно где устанавливать звуковые и световые оповещатели (сирены и лампы) и каким образом подключать их к приемно контрольному прибору (ПКП).
То же самое относится к блоками питания и дополнительному оборудованию (выносные оптические индикаторы, релейные модули, расширители, преобразователи сигнала и пр.
Предназначена для иллюстрации взаимодействия датчиков (извещателей), приборов и других средств, входящих в состав системы (рис.1). Там же приведены обозначения основных типов датчиков пожарной сигнализации на схемах.
Кстати, говоря про соединение (подключение) датчиков в большинстве случаев подразумевают проводные системы, поскольку в беспроводных физических соединительных линий не используется и подключать, собственно, нечего.
Как видно из приведенного рисунка извещатели объединяются в группы, называемые шлейфами. Нормативными документами регламентируется количество извещателей в шлейфе сигнализации (ШС), а также количество помещений, защищаемых одним ШС.
Между прочим на структурных схемах удобно пояснять принцип работы пожарной сигнализации.
Смотрите, шлейфы подключаются к прибору, который контролирует их состояние. При изменении параметров электрической цепи ПКП отслеживает это событие и формирует сигналы управления другими устройствами и системами:
Блок питания может использоваться как для подачи напряжения на приемно контрольный прибор (есть исполнения ПКП со встроенным источником, подключаемым непосредственно к сети 220 В) так и на другие устройства, например, линейные пожарные извещатели, средства оповещения, релейные модули и пр.
В зависимости от вида (типа) датчика пожарной сигнализации существуют определенные правила его подключения. Начнем с самых распространенных извещателей:
Схема соединений для дымового извещателя пожарной сигнализации.
Как подключить датчик дыма показано на рис.2.
Следует заметить, что в комплект таких извещателей входит монтажное устройство (розетка) которая подсоединяется к шлейфу, а датчик вставляется в нее с применением предусмотренных конструкцией разъемов.
Контакты 3 и 4 включаются в разрыв минусового провода шлейфа. Контакт 2 подключается к «+» через токоограничивающий резистор R, номинал которого определяется типом извещателя и контрольного прибора (панели).
Это указывается в паспорте на оборудование.
Таким образом, при срабатывании датчика ток, протекающий через него и резистор R увеличивается, соответственно возрастает ток потребления шлейфа сигнализации и ПКП срабатывает.
По такому же принципу работают и тепловые датчики с электронной схемой управления (дифференциальные и максимально дифференциальные). Подключаются они аналогично.
Также в системах пожарной сигнализации применяются максимальные тепловые извещатели, которые на выходе используют механические («сухие») контакты. Они подключаются иначе.
Схема подключения тепловых датчиков пожарной сигнализации.
Как видно из рисунка 3 в этом случае используются два контакта. При этом полярность подключения значения не имеет.
В максимальных тепловых извещателях могут использоваться контакты, которые при срабатывании замыкаются (рис. 3 А) или размыкаются (рис. 3 Б).
Схемы подключения, как видите различны. Принцип формирования тревожного извещения тоже.
В первом случае ток потребления увеличивается, поскольку дополнительный резистор подключается параллельно шлейфу, во втором он включается последовательно и ток уменьшается.
Подключение других типов извещателей пожарной сигнализации.
Такие типы датчиков как пламени или линейные используют электронные схемы обработки информации, а извещение формируют за счет замыкания или размыкания контактов реле.
Схема их подключения аналогична тепловым максимальным извещателям – контактные группы реле подключаются через резистор в разрыв или параллельно шлейфу сигнализации.
Схема подключения адресных извещателей пожарной сигнализации.

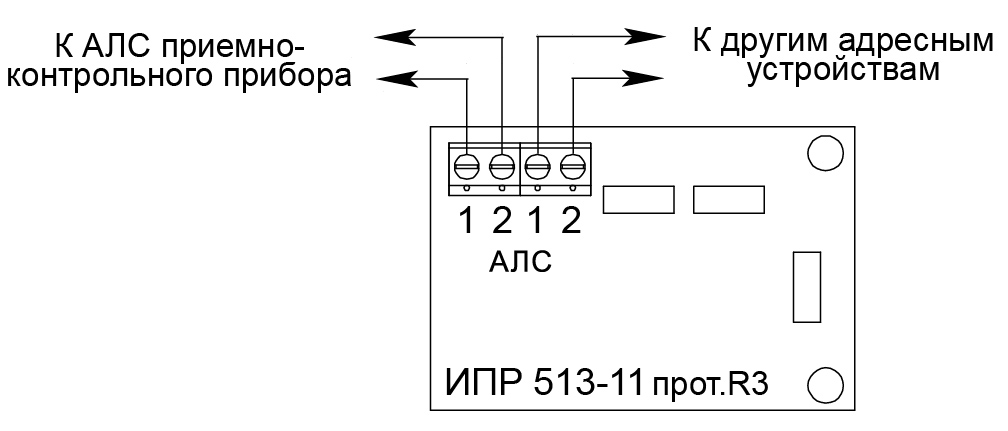

Включение в шлейф адресных датчиков не требует применения дополнительных резисторов (рис.4).
Однако, соблюдение полярности обязательно. Кроме того, максимальное количество подключаемых устройств определяется техническими характеристиками прибора – обратите на это внимание.
В завершение можно порекомендовать еще один материал на тему как работает пожарная сигнализация.
