Одним из современных видов светодиодных источников света для уличного освещения является светодиодный прожектор. Электрическая схема светодиодного прожектора принципиально не отличается от схемы светодиодной лампы. Основное отличие заключается в их конструкции, так как требуется обеспечить работоспособность в широком диапазоне температур в условиях осадков. Поэтому ремонт прожекторов своими руками мало чем отличается от ремонта светодиодных ламп и даже проще, так как не возникает трудностей при разборке. Для получения доступа к драйверу и светодиодам прожектора достаточно отвинтить всего несколько винтов.
Нам в ремонт попал светодиодный прожектор мощностью 20 Вт IP65 1600lm 6500K 220B. При внешнем осмотре сразу была обнаружена неисправность у одного из них – частичное отслоение защитного слоя и наличие темного пятна на светоизлучающей поверхности светодиодной матрицы.
Надежда на ремонт прожектора с неисправной светодиодной матрицей сразу исчезла, так как стоимость такого светодиодного излучателя обычно превышает половину стоимости прожектора.
Да и приобрести новую матрицу весьма проблематично, так как на светодиодах обычно нет маркировки и определить тип нестандартного излучателя сложно.
В драйверe перегорели защитные резисторы номиналом 1 Ом, что свидетельствовало о пробое одного из диодов диодного мостика или ключевого транзистора.
Резистор и транзисторы были выпаяны и заменены исправными, но прожектор не заработал. Дальнейший поиск неисправного элемента привел к оптопаре обратной связи, которая оказалась в обрыве. После замены оптопары светодиодный прожектор заработал.

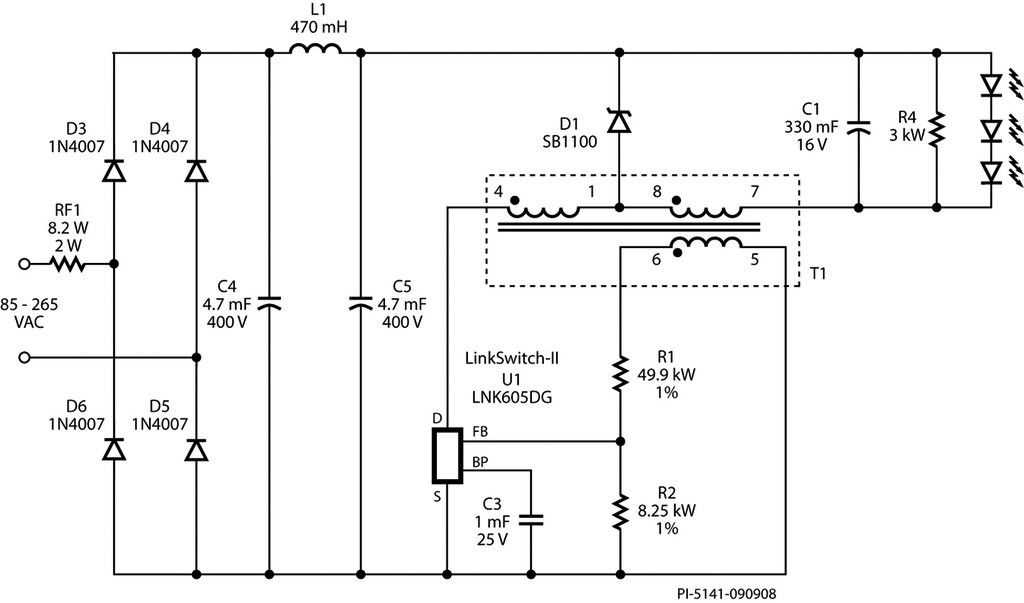

На фотографии приведена типовая электрическая схема драйвера светодиодного прожектора. Принцип работы схемы любого драйвера прожектора одинаковый.
Напряжение из бытовой сети подается на вход драйвера через предохранитель F1, фильтруется с помощью LС элементов и выпрямляется диодным мостом. Далее сглаживается электролитическим конденсатором С13. На выводах конденсатора создается напряжение постоянного тока величиной около 280 В.
С конденсатора C13 напряжение подается через токоограничивающие резисторы на стабилитрон D12 и вывод 6 микросхемы. Стабилитрон обеспечивает питание микросхемы напряжением 9 В, которое является опорным для работы драйвера в целом.С конденсатора C13 напряжение поступает также через обмотку трансформатора Т1.1 на вывод полевого транзистора Q1 работающего в ключевом режиме.
Работает драйвер следующим образом. С вывода 5 микросхемы на затвор транзистора Q1 поступают высокочастотные импульсы, благодаря которым сопротивление между его стоком и истоком становиться близким к нулю. В этот момент через первичную обмотку трансформатора проходит ток, благодаря которому на вторичной обмотке появляется напряжение. Оно выпрямляется быстродействующим диодом SF28 и сглаживается электролитическим конденсатором SC1. Величина тока, протекающего через LED матрицу, определяется величиной сопротивления резисторов, установленных с 3 вывода микросхемы на общий провод.
Наиболее часто выходят из строя – электролитические конденсаторы (их легко определить по внешнему виду — вспучены), диоды мостового выпрямителя, полевой транзистор, высокочастотный диод и стабилитрон (в случае его обрыва выходит из строя микросхема).
Обычно светодиодные матрицы выходят из строя из-за перегрева. Решил разобраться, почему в данном прожекторе, несмотря на толстостенный дюралюминиевый корпус, являющийся одновременно и радиатором перегорела светодиодная матрица.
Первое, что бросилось в глаза, это крепление матрицы с помощью двух винтов, а не четырех, что предусмотрено ее конструкцией. Головки винтов были конической формы, что могло привести при сильном закручивании винтов к деформации подложки матрицы.
После отпайки токоподводящих проводников и откручивания винтов матрица легко отделилась от корпуса прожектора. На снимке внешний вид. Выборки в углах подложки вместо отверстий снижают вероятность равномерного прижима ее к радиатору.
Причина выгорания светодиодной матрицы стала очевидной после осмотра ее обратной стороны. Участок подложки, противоположный прогоревшему участку со светодиодами не был покрыт теплопроводящей пастой, хотя паста на корпусе прожектора была нанесена равномерно.
Обычно участок радиатора, к которому прижимается тепловыделяющий элемент, шлифуется. В прожекторе это правило нарушено вдвойне, так как площадь корпуса, к которой прижимается светодиодная матрица, не шлифована, и еще окрашена краской типа шагрень, что существенно снижает отвод тепла с матрицы.
Исходя из вышесказанного, можно сделать заключение, что светодиодная матрица вышла из строя из-за перегрева по причине плохого ее прижима к корпусу прожектора при сборке.
Перед установкой матрицы в корпус прожектора, место ее контакта было обработано наждачной бумагой до блеска алюминия и нанесена свежая термопаста.
Ремонт мощного светодиодного прожектора
Еще раз пришлось столкнуться с ремонтом более мощного прожектора типа СДО01-30 мощностью 30 Вт.
Внешний вид прожектора представлен на фотографии. По габаритным размерам он несколько больше, а конструкция прожектора повторяет конструкцию выше представленной модели.
После снятия задней крышки с прожектора и осмотра внешнего вида радиоэлементов на печатной плате, деталей с подозрительным внешним видом обнаружено не было.
Осмотр печатной платы после ее снятия со стороны печатных проводников сразу выявил два перегоревших резистора, R8 (2 Ом) и R22 (1 Ом). Обычно низкоомные резисторы перегорают от большого протекающего через них тока при пробое полупроводниковых приборов или конденсаторов. Рядом с резисторами находился полевой мощный транзистор SVD4N65F, который и оказался при прозвонке неисправным. Электрической схемы прожектора в наличии не было и пришлось номиналы сгоревших резисторов узнать, вскрыв исправный прожектор такого же типа.
Неисправные резисторы и транзистор были выпаяны и дополнительно проверены на печатной плате все остальные полупроводниковые элементы. После запайки исправных резисторов и транзистора в печатную плату прожектор заработал.
Как видите, владея навыками работы с мультиметром и паяльником можно успешно ремонтировать любые светодиодные прожекторы своими руками.
Отремонтированный прожектор уже несколько лет исправно работает. Второй тоже недавно отремонтировал, благодаря появлению нового типа LED матриц, для которых не нужен дополнительный драйвер, так как он уже установлен на подложке матрицы.
Матрицы по цене не дороже классических изделий.
В дополнение удалось не только восстановить работоспособность прожектора, но и увеличить его мощность в три раза, при этом добиться нулевого коэффициента пульсаций.
Первым делом, надо убедиться, что питание 220В на драйвер подается. Это Азы. Далее остается решить, что неисправно – LED драйвер или LED матрица. Для того, чтобы проверить драйвер без светодиода (вхолостую, без нагрузки), достаточно просто подать на его вход 220В. На выходе должно появиться постоянное напряжение, по значению чуть большее, чем верхний предел, указанный на блоке. Например, если на блоке драйвера указан диапазон 28-38 В, то при включении его вхолостую напряжение на выходе будет примерно 40В. Это объясняется принципом работы схемы – для поддержания тока в заданном диапазоне ±5% при увеличении сопротивления нагрузки (вхолостую = бесконечность) напряжение тоже должно увеличиваться.
Естественно, не до бесконечности, а до некоторого верхнего предела.
Однако, этот способ проверки не позволяет судить об исправности светодиодного драйвера на 100%. Дело в том, что встречаются исправные блоки, которые при включении вхолостую, без нагрузки, или вообще не запустятся, или будут выдавать непонятно что. Предлагаю подключить к выходу светодиодного драйвера нагрузочный резистор, чтобы обеспечить ему нужный режим работы. Если при подключении нужного резистора напряжение на выходе – в указанных пределах, делаем вывод, что светодиодный драйвер исправен.Для проверки можно использовать лабораторный блок питания. Подаем напряжение заведомо меньшее, чем номинал. Контролируем ток. Светодиодная матрица должна загореться. Контролируем ток дальше и аккуратно повышаем напряжение так, чтобы ток достиг номинала. Матрица будет гореть полной яркостью. Подтверждаем, что она на 100% исправна.
Замена светодиода
При замене светодиодной матрицы хитростей особых нет, но нужно обратить внимание на следующие вещи:
— старую теплопроводную пасту тщательно удалить.
-нанести теплопроводящую пасту на новый светодиод. Лучше всего это делать пластиковой карточкой
-закрепить диод ровно, без перекосов
— удалить лишнюю пасту
— не перепутать полярность
— при пайке не перегревать.
Обратная сторона светодиодной матрицы, на которую наносится теплопроводная паста при монтаже. При ремонте светодиодного модуля, состоящего из дискретных диодов, прежде всего нужно обратить внимание на целостность пайки. А потом уже проверять каждый диод, подачей на него напряжения 2,3 – 2,8В.
