Стрелочный индикатор уровня звука: Индикаторы уровня звука — какие они бывают (подборка-путеводитель с Алиэкспресс) / Подборки, перечисления, топ-10, и так далее / iXBT Live

Стрелочный индикатор для усилителя мощности. VU meter P-78WTC-BGB-S106

Начнем с упаковки, тут это важный момент, так как прибор хрупкий:

Вполне надежно.
Доставка ТК
Достаем индикатор:

Он сдвоенный, два канала находятся в одном корпусе. Отградуирован -40…+3 Дб.
Технические характеристики:
Материал крышки: PMMA + PS
Модель: P-78WTC-BGB-S106
Размер: около 15,4 смx 1,8 см x 4,6 см
DCR = 650Ω +-10%, если = 500uA +-10%
Лампа: белый свет x 3 шт.
Светодиодный светильник напряжение: 12 В постоянного тока
(С резистором для ограничения тока для защиты светодиодов)

Внешний вид индикатора:

Размер паза под установку: 150х32 мм. 18 мм от нижней плоскости корпуса до низа видимой части.
Корпус состоит из двух частей, сам индикатор и отражающая пластина подсветки сзади, части скреплены между собой скотчем.
В корпусе усилителя индикатор можно крепить на термоклей или прижимать уголком.

Я поначалу подключил 12 В и сразу спалил светодиоды (там плоские 3 мм шириной), русские люди сначала сломают, а потом читают инструкцию… Так вот, защиты «от дурака» нет, поэтому про резистор не забываем. Я поставил 10к при питании 12 В.
Можно вообще снять отражающую пластинку с подсветкой, и сделать подсветку на дампах накаливания или мощных LED диодах.

Видны катушки измерителя:

Это по сути амперметр стрелочный.
Масса прибора на всякий случай:

Работа подсветки в темноте:

Голубой цвет подсветки любимый в Китае))

Сам по себе стрелочный индикатор уровня работать не будет, ему нужен драйвер.

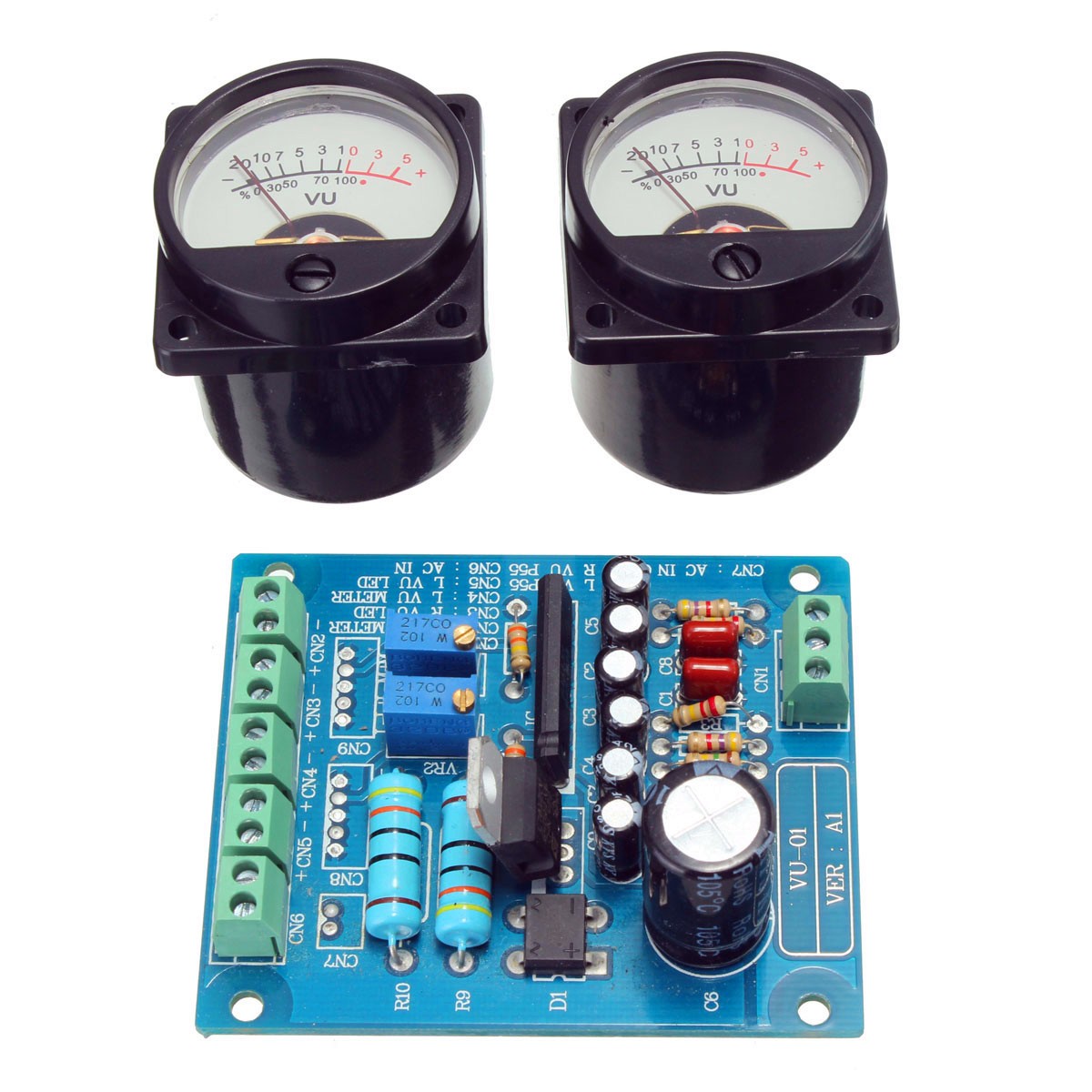

Я использую бюджетные платки на микросхеме TA7318:

Эта платка работает от 12 В, к ней подключается входной сигнал, а она управляет стрелочными индикаторами и их подсветкой.

Вот так «залипательно» двигаются стрелки:

Видео работы индикатора:

Этот индикатор будет хорошим украшением корпуса самодельного усилителя, но нужно «позаморачиваться» с подсветкой.

Спасибо за просмотр. Удачных покупок!

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Стрелочный индикатор звука

Схема

Сборка схемы

Стрелочная головка

Настройка индикатора

Смотрите видео работы индикатора

ИНДИКАТОР УРОВНЯ СИГНАЛА

   Думаю многие согласятся, что стрелочные индикаторы в УМЗЧ смотрятся красиво и стильно, вот только где их найти… Выход есть — сделаем такой измеритель, в котором роль стрелки будут выполнять светоизлучающие диоды управляемые микросхемой.

   В отличие от LM3915, которая имеет фиксированный шаг между уровнями напряжения 3dB, LM3916 нелинейная: -20, -10, -7, -5, -3, -1, 0, +1, +2, +3db, подобно старым аналоговым VU-метрам. Предлагаемая схема имитирует движение стрелки в аналоговой головке. И для начала изучите datasheet на LM3916.

Схема стрелочно-светодиодного индикатора

   Светодиоды подключены через разъёмы J3 — J12 (показан на схеме только один ряд светодиодов). Схема индикатора потребует двухполярный источник питания для правильной работы. Положительный потенциал питания LED линейек должен быть ниже +25 В и в сочетании с напряжением отрицательного плеа не должен превышать 36 В. Минимальный уровень вольтажа зависит от рабочего напряжения светодиодов. Например, если светодиод на 1.9 В, а у нас 7 светодиодов на один контакт, то минимальное положительное напряжение будет 7 х 1.9 В + 1.5 В (падение напряжения на LM3916) = 14,8 вольт.

   Светодиодный ток определяется резистором R1_REF, и с сопротивлением 2,2 кОм будет 5 мА.
Формула для расчёта: Iled = 10 х (1.2 V / R1_REF)

   В качестве двойного операционного усилителя на входе можете ставить — TL072, TL082, LM358. Выходной режим может быть установлен 3-х контактной перемычкой JP1. Максимальное входное напряжение для LM3916 имеет значение 1,2 В, и с помощью R8-R7 можно регулировать уровень входного сигнала.

Видео работы индикатора

   Цвет светодиодов на ваш выбор. Тут использованы зеленые светодиоды для отрицательных уровней, желтый — 0dB и красный для положительного уровня звукового сигнала. Для этого нужны прямоугольные светодиоды. Архив с рисунками печатных плат можно скачать здесь.

«показометр» для вашего усилителя » Журнал практической электроники Датагор (Datagor Practical Electronics Magazine)

Содержание / Contents

И тут начинается для меня самое интересное. Функция натурального логарифмирования есть в библиотеке математических функций для контроллеров Atmel и находится в файле math.h. Но только не лезет он в этот контроллер — памяти маловато. Решить задачу в лоб не удается, начинаем его морщить (лоб). Применение более мощного контроллера не рассматривалась — не интересно. Тут и памяти вроде хватает, и удобен, и недорого, и габариты не большие. Первое, что пришло в голову: заменить эту функцию похожей, но попроще. А форму ей придать поиграв коэффициентами. Вспоминаем график обратной функции. Не «да ну его!», а вспоминаем! Если нижний правый квадрат сместить вверх относительно оси X, и немного потягать туда-сюда коэффициентами, то вполне можно подогнать под нужную форму. Вот она, формула, заменяющая логарифм: Y=-8196/(X+28)+284. Представляете ужас контроллера, обреченного просчитывать эти значения тысячи раз в секунду по прихоти хозяина, пожелавшего вспомнить «детство золотое»?

Но неприятные эмоции были гарантированы и хозяину контроллера. Для обработки результатов мало было коротких целочисленных значений, а вход и выход должны быть именно такими. Для меня перевод форматов представления данных в контроллерах одного в другой всегда был труден. Морщины на лбу умножились.

Родился второй вариант — просчитать все заранее, и контроллеру просто останется выбирать из массива данные, которые соответствуют входным значениям и выбрасывать их на выход. Готовим значения, задаем массив — ошибка компиляции. Размерность массива слишком велика для этого контроллера. А делать несколько массивов и лазить в них в зависимости от входного значения АЦП не кошерно. Роились мысли про бином Ньютона, но были отвергнуты по причине неконструктивности.

Тут в памяти всплыла фраза лектора по высшей математике из ВУЗа: «С помощью кубической сплайн-аппроксимации можно описать любую функцию» Ну кубическая нам и не нужна, а линейный сплайн вполне пойдет! Таким образом, я немного поупражнялся в OO Calc, и написал систему уравнений, достаточно точно повторяющих график логарифмической функции с помощью отрезков прямых:

if (n>=141) x=2*n+2020;
else if (n>=66) x=5*n+1600;
else if (n>=38) x=9*n+1330;
else if (n>=21) x=15*n+1110;
else if (n>=5) x=40*n+600;
else if (n>0) x=160*n+50;
if (n==0) x=0;

Уверен, многим из вас такое решение придет в голову сразу и покажется очевидным. Тем не менее, я уверен, что кому-то это внове и в последствии пригодится. По крайней мере, как инструмент в своем арсенале иметь лишним не будет.

Схему можно тюнинговать. У Тиньки остались свободными 2 ноги. Никто не мешает прилепить туда светодиоды для индикации перегруза, когда-то модно было. Не мое — не люблю, когда что-то на усилителе моргает, потому и не делал. Реализация элементарна: по определенному уровню зажигаем светодиод и держим зажженным N милисекунд. Уровень и N подбираются по вкусу, как соль и перец. Не забудьте только, что одна из свободных ножек — Reset. А значит эксперименты делайте на одном канале, ибо если поставить соответствующий фьюз при прошивке, Reset станет просто портом, и перешить контроллер после этого не удастся.

▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.

Камрад, рассмотри датагорские рекомендации

🌻 Купон до 1000₽ для новичка на Aliexpress

Никогда не затаривался у китайцев? Пришло время начать!
Камрад, регистрируйся на Али по нашей ссылке. Ты получишь скидочный купон на первый заказ. Не тяни, условия акции меняются.

🌼 Полезные и проверенные железяки, можно брать

Куплено и опробовано читателями или в лаборатории редакции.

Схемы коммутаторов и индикаторов аудио сигналов (Страница 3)

Комбинированный индикатор уровня записи предназначен для высококачественных магнитофонов. Он содержит индикатор промежуточного уровня с временем интеграции около 80 мс и диапазоном измерений не менее 28 дБ, а также индикатор максимального уровня, регистрирующий кратковременные превышения. ..

0 3942 0

Индикатор уровня записи предназначен для высококачественного любительского магнитофона. Высокая чувствительность (около 100 мВ) и сравнительно большое входное сопротивление обеспечиваются двухкаскадным усилителем на транзисторах V1, V2. Уровень входного сигнала, соответствующий…

0 4642 0

Схема самодельного пикового индикатора выходной мощности для сопротивлении нагрузки усилителя, равной 4 Ом, обеспечивает индикацию выходной мощности в пределах 1,5 …100 Вт. Индикатор состоит из одинаковых ячеей, число которых зависит от выбранного шага индицируемых значений мощности. Каждая из ячеек…

0 4168 0

Схема индикатора выходной мощности с логарифмической шкалой, выполнен на основе стрелочного измерительного прибора М476/1. Динамический диапазон измеряемых мощностей составляет 43 дБ (крайние значения регистрируемых мощностей — 0,1 и 200 Вт). Расширение динамического диапазона достигается…

0 6326 0

Схемы электронных переключателей входов для самодельной аудиоаппаратуры, усилителей мощности. Электронные переключатели входов позволяют свести к минимуму наводки на коммутируемые цепи, упрощают конструкцию и повышают надежность звуковоспроизводящего устройства. Переключатель на два входа собран на интегральном коммутаторе К190КТ2, объединяющем в своем корпусе четыре…

0 4187 0

Схема пикового цифрового индикатора выходной мощности усилителя ЗЧ приведена ниже. Он индицирует четыре градации выходной мощности усилителя (1, 3, 9 и 18 Вт) на нагрузках сопротивлением 4 и 8 Ом. Время индикации — не менее 0,5 с, даже если длительность перегрузки…

0 4458 0

Этот дисплей с линейной шкалой показывает уровень входного аудиосигнала и может быть использован как индикатор настройки, пиковый индикатор и т. д. …

1 3775 0

Интегральная микросхема LM3914, предназначенная для управления 10 светодиодами. Предусмотрена возможность управления яркостью свето диодов с помощью внешнего потенциометра. Предельные значения параметров …

3 8344 0

Микросхема представляет драйвер для светодиодов на основе которого можно построить светодиодный индикатор уровня с логарифмической шкалой предназначеный для управления линейкой из 5 светодиодов. Другие аналоги микросхемы AN6884: ВА656, ВА6124, ВА6125 (Rohm), КА2285, КА2286, КА2287 (Samsung), LB1403, LB141 3, LB1423, LB1433, LB493 (Sanyo) …

6 8946 10

Отечественный аналог — микросхема К1003ПП1. Другие аналоги: UAA180 (Telefunken), UL1890N (Unitra). Светодиодный индикатор уровня с линейной шкалой предназначен для управления линейкой светодиодов (шкалой). Максимальное число светодиодов …

2 9738 0

Радиодетали, электронные блоки и игрушки из китая:

Индикатор звука на одном транзисторе схемы подключения. Стрелочный индикатор уровня звука на К157УД2

Идикатор уровня получается в сборке очень лёгкий. Его сможет собрать даже человек с дрожащими и неопытными руками:) Резистор ставьте примерно от 1 до 22 килоом — этого будет достаточно. Диод ставил КД226. Данный выпрямительный диод любой, способный выдержать всю нагрузку, разумеется с некоторым запасом. Диоды VD3-VD6 кремниевые, с прямым падением напряжения 0,7…1 В и допустимым током не менее 300 мА.

Немного усложнённая схема способна показать пять различных уровней сигнала, но их можно уменьшить, например до двух, или увеличить.

Однако при увеличении, следует помнить, что увеличивая их количество, увеличивается и потребляемая мощность всем индикатором, а чем больше уйдет на индикацию, тем меньше дойдет до колонки, следовательно, если переборщить с количеством уровней, могут появится провалы в звуке.

В общем получилась очень простая и интересная конструкция LED индикатора звука. Вместо тусклой темноты в комнате появились световые эффекты.

Не секрет, что звучание системы во многом зависит от уровня сигнала на ее участках. Контролируя сигнал на переходных участках схемы, мы можем судить о работе различных функциональных блоков: коэффициенте усиления, вносимых искажениях и т.д. Так же бывают случаи, когда результирующий сигнал просто не возможно услышать. В тех случаях, когда не возможно контролировать сигнал на слух, применяются различного рода индикаторы уровня.
Для наблюдения могут использоваться как стрелочные приборы, так и специальные устройства, обеспечивающие работу «столбцовых» индикаторов. Итак, рассмотрим их работу более подробно.

1 Шкальные индикаторы
1.1 Простейший шкальный индикатор.

Этот вид индикаторов наиболее прост из всех существующих. Шкальный индикатор состоит из стрелочного прибора и делителя. Упрощенная схема индикатора приведена на рис.1 .

В качестве измерителей чаще всего используются микроамперметры с током полного отклонения 100 – 500мкА. Такие приборы рассчитаны на постоянный ток, поэтому для их работы звуковой сигнал необходимо выпрямить диодом. Резистор предназначен для преобразования напряжения в ток. Собственно говоря, прибор измеряет ток, проходящий через резистор. Рассчитывается элементарно, по закону Ома (был такой. Георгий Семеныч Ом) для участка цепи. При этом нужно учесть, что напряжение после диода будет в 2 раза меньше. Марка диода не важна, так что подойдет любой, работающий на частоте больше 20кГц. Итак, расчет: R = 0.5U/I
где: R – сопротивление резистора (Ом)
U — Максимальное измеряемое напряжение (В)
I – ток полного отклонения индикатора (А)

Гораздо удобнее оценивать уровень сигнала, задав ему некоторую инерционность. Т.е. индикатор показывает среднее значение уровня. Этого легко добиться, подключив параллельно прибору электролитический конденсатор, однако следует учесть, что при этом напряжение на приборе увеличится в (корень из 2) раз. Такой индикатор может быть использован для измерения выходной мощности усилителя. Что же делать, если уровня измеряемого сигнала не хватает, что бы «расшевелить» прибор? В этом случае на помощь приходят такие парни, как транзистор и операционный усилитель (далее ОУ).

Если можно измерить ток через резистор, то можно измерить и коллекторный ток транзистора. Для этого нам понадобится сам транзистор и коллекторная нагрузка (тот же самый резистор). Схема шкального индикатора на транзисторе приведена на рис.2

Рис.2

Здесь тоже все просто. Транзистор усиливает сигнал по току, а в остальном все работает так же. Коллекторный ток транзистора должен превышать ток полного отклонения прибора как минимум в 2 раза (так оно спокойнее и для транзистора, и для Вас), т.е. если ток полного отклонения 100 мкА, то коллекторный ток должен быть не менее 200мкА. Собственно говоря, это актуально для миллиамперметров, т.к. через самый слабый транзистор «со свистом» пролетает 50 мА. Теперь смотрим справочник и находим в нем коэффициент передачи по току h 21э. Вычисляем входной ток: I b = I k /h 21Э где:
I b – входной ток

R1 вычисляется по закону Ома для участка цепи: R=U e /I k где:
R – сопротивление R1
U e – напряжение питания
I k – ток полного отклонения = ток коллектора

R2 предназначен для подавления напряжения на базе. Подбирая его нужно добиться максимальной чувствительности при минимальном отклонении стрелки в отсутствии сигнала. R3 регулирует чувствительность и его сопротивление, практически, не критично.

Бывают случаи, когда сигнал требуется усилить не только по току, но и по напряжению. В этом случае схема индикатора дополняется каскадом с ОЭ. Такой индикатор применен, например, в магнитофоне «Комета 212». Его схема приведена на рис.3

Рис.3

Такие индикаторы обладают высокой чувствительностью и входным сопротивлением, следовательно, вносят минимум изменений в измеряемый сигнал. Один из способов использования ОУ – преобразователь «напряжение – ток» приведен на рис.4.

Рис.4

Такой индикатор обладает меньшим входным сопротивлением, зато весьма прост в расчетах и изготовлении. Вычислим сопротивление R1: R=U s /I max где:
R – сопротивление входного резистора
U s – Максимальный уровень сигнала
I max – ток полного отклонения

Диоды выбираются по тому же критерию, как и в других схемах.
Если уровень сигнала низок и (или) требуется высокое входное сопротивление, можно воспользоваться повторителем. Его схема приведена на рис.5.

Рис.5

Для уверенной работы диодов, выходное напряжение рекомендуется поднять до 2-3 В. Итак в расчетах отталкиваемся от выходного напряжения ОУ. Первым делом выясним нужный нам коэффициент усиления: К= U вых /U вх. Теперь вычислим резисторы R1 и R2: K=1+(R2/R1)
В выборе номиналов ограничений, казалось бы, нет, но R1 не рекомендуется ставить меньше 1кОм. Теперь вычислим R3: R=U o /I где:
R – сопротивление R3
U o – выходное напряжение ОУ
I – ток полного отклонения

2 Пиковые (светодиодные) индикаторы

2.1 Аналоговый индикатор

Пожалуй, наиболее популярный вид индикаторов в настоящее время. Начнем с простейших. На рис.6 приведена схема индикатора «сигнал/пик» на основе компаратора. Рассмотрим принцип действия. Порог срабатывания задан опорным напряжением, которое устанавливается на инвертирующем входе ОУ делителем R1R2. Когда сигнал на прямом входе превышает опорное напряжение, на выходе ОУ появляется +U п, открывается VT1 и загорается VD2. Когда сигнал ниже опорного напряжения, на выходе ОУ действует –U п. В этом случае открыт VT2 и светится VD2. Теперь рассчитаем это чудо. Начнем с компаратора. Для начала выберем напряжение срабатывания (опорное напряжение) и резистор R2 в пределах 3 – 68 кОм. Вычислим ток в источнике опорного напряжения I att =U оп /R б где:
I att – ток через R2 (током инвертирующего входа можно пренебречь)
U оп – опорное напряжение
R б – сопротивление R2

Рис.6

Теперь вычислим R1. R1=(U e -U оп)/ I att где:
U e – напряжение источника питания
U оп – опорное напряжение (напряжение срабатывания)
I att – ток через R2

Ограничительный резистор R6 подбирается по формуле R1=U e / I LED где:
R – сопротивление R6
U e – напряжение питания
I LED – прямой ток светодиода (рекомендуется выбрать в пределах 5 – 15 мА)
Компенсирующие резисторы R4, R5 выбираются по справочнику и соответствуют минимальному сопротивлению нагрузки для выбранного ОУ.

Начнем с индикатора предельного уровня с одним светодиодом (рис.7 ). В основе этого индикатора лежит триггер Шмитта. Как известно триггер Шмитта обладает некоторым гистерезисом т.е. порог срабатывания отличается от порога отпускания. Разность этих порогов (ширина петли гистерезиса) определяется отношением R2 к R1 т.к. триггер Шмитта представляет собой усилитель с положительной обратной связью. Ограничительный резистор R4 вычисляется по тому же принципу, что и в предыдущей схеме. Ограничительный резистор в цепи базы рассчитывается исходя из нагрузочной способности ЛЭ. Для КМОП (рекомендуется именно КМОП-логика) выходной ток составляет примерно 1,5 мА. Для начала вычислим входной ток транзисторного каскада: I b =I LED /h 21Э где:

Рис.7

I b – входной ток транзисторного каскада
I LED – прямой ток светодиода (рекомендуется выставить 5 – 15 мА)
h 21Э – коэффициент передачи тока

Если входной ток не превышает нагрузочную способность ЛЭ можно обойтись без R3, в противном случае его можно рассчитать по формуле: R=(E/I b)-Z где:
R – R3
E – напряжение питания
I b – входной ток
Z – входное сопротивление каскада

Для измерения сигнала «столбиком» можно собрать многоуровневый индикатор (рис. 8 ). Такой индикатор прост, но его чувствительность мала и годится только для измерения сигналов от 3-х вольт и выше. Пороги срабатывания ЛЭ устанавливаются подстроечными резисторами. В индикаторе использованы элементы ТТЛ, в случае применения КМОП, на выходе каждого ЛЭ следует установить усилительный каскад.

Рис.8

Наиболее простой вариант изготовления оных. Некоторые схемы приведены на рис.9

Рис.9

Так же можно использовать и другие усилители индикации. Схемы включения к ним можно спросить в магазине или у Яндекса.

3. Пиковые (люминесцентные) индикаторы

В свое время применялись в отечественной технике, сейчас широко применяются в музыкальных центрах. Такие индикаторы весьма сложны в изготовлении (включают в себя специализированные микросхемы и микроконтроллеры) и в подключении (требуют нескольких источников питания). Я не рекомендую использовать их в любительской технике.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
	1. 1 Простейший шкальный индикатор
VD1	Диод		1			В блокнот
R1	Резистор		1			В блокнот
PA1	Mикроамперметр		1			В блокнот
	Рис.2
VT1	Транзистор		1			В блокнот
VD1	Диод		1			В блокнот
R1	Резистор		1			В блокнот
R2	Резистор		1			В блокнот
R3	Переменный резистор	10 кОм	1			В блокнот
РА1	Mикроамперметр		1			В блокнот
	Рис. 3
VT1, VT2	Биполярный транзистор	КТ315А	2			В блокнот
VD1	Диод	Д9Е	1			В блокнот
С1		10 мкФ	1			В блокнот
С2	Электролитический конденсатор	1 мкФ	1			В блокнот
R1	Резистор	750 Ом	1			В блокнот
R2	Резистор	6.8 кОм	1			В блокнот
R3, R5	Резистор	100 кОм	2			В блокнот
R4	Подстроечный резистор	47 кОм	1			В блокнот
R6	Резистор	22 кОм	1			В блокнот
РА1	Mикроамперметр		1			В блокнот
	Рис. 4
	ОУ		1			В блокнот
	Диодный мост		1			В блокнот
R1	Резистор		1			В блокнот
РА1	Mикроамперметр		1			В блокнот
	Рис.5
	ОУ		1			В блокнот
	Диодный мост		1			В блокнот
R1	Резистор		1			В блокнот
R2	Резистор		1			В блокнот
R3	Резистор		1			В блокнот
PA1	Mикроамперметр		1			В блокнот
	2. 1 Аналоговый индикатор
	Рис.6
	ОУ		1			В блокнот
VT1	Транзистор	N-P-N	1			В блокнот
VT2	Транзистор	P-N-P	1			В блокнот
VD1	Диод		1			В блокнот
R1, R2	Резистор		2			В блокнот
R3	Подстроечный резистор		1			В блокнот
R4, R5	Резистор		2			В блокнот
R6	Резистор		1			В блокнот
HL1, VD2	Светодиод		2			В блокнот
	Рис. 7
DD1	Логическая ИС		1			В блокнот
VT1	Транзистор	N-P-N	1			В блокнот
R1	Резистор		1			В блокнот
R2	Резистор		1			В блокнот
R3	Резистор		1			В блокнот
R4	Резистор		1			В блокнот
HL1	Светодиод		1			В блокнот
	Рис. 8
DD1	Логическая ИС		1			В блокнот
R1-R4	Резистор		4			В блокнот
R5-R8	Подстроечный резистор		4			В блокнот
HL1-HL4	Светодиод		4			В блокнот
	Рис.9
	Микросхема	A277D	1			В блокнот
	Электролитический конденсатор	100 мкФ	1			В блокнот
	Переменный резистор	10 кОм	1			В блокнот
	Резистор	1 кОм	1			В блокнот
	Резистор	56 кОм	1			В блокнот
	Резистор	13 кОм	1			В блокнот
	Резистор	12 кОм	1			В блокнот
	Светодиод		12

При разборе хлама в шкафу я случайно нашел свою прошлогоднюю (осень 2013-го) поделку — стрелочный индикатор уровня звука на микросхеме К157УД2. Почему-то тогда она у меня работать не захотела, и я ее забросил куда подальше. А сейчас решил окончательно разобраться — в чем же дело? Ведь сделанный тем же летом первый экземпляр устройства до сих пор исправно работает.
Статья, в которой описывается схема усилителя на микросхеме, находится , вариант 2, «Схема с однополярным питанием». Там же можно посмотреть цоколевку микросхемы К157УД2. Я же прилагаю схему со своими номиналами, главной частью которой является индикатор М68501 и его обвязка.

Сразу замечу, что ее можно подключать как на выход усилителя звука, так и на вход . В первом случае стрелочный индикатор будет показывать мощность выходного сигнала (и, соответственно, при уменьшении громкости регулятором стрелка будет «падать»), а во втором — мощность входного, что иногда бывает полезнее (например, визуально контролировать мощность подводимого сигнала, так как если ее приходит слишком много, то сигнал может начать искажаться). В схеме некоторые номера ножек микросхемы указаны в скобках — это значит, что можно собрать два идентичных усилителя на одной микросхеме, и, соответственно, подключить два индикатора: на правый и левый канал (или на вход и выход усилителя).
Оказалось, что пушки не стреляли по двадцати причинам, и первая из них — не было снарядов. А если говорить о микросхеме, то с ее питанием были серьезные проблемы. Так же пришлось заменить оба электролитических конденсатора (в те времена я еще не закупал их ведрами, поэтому поставил откуда-то вытащенные), разобраться с отпадающей ногой конденсатора 22 нФ и правильно подключить его. После этого схема заработала, хотя я еще не знаю, куда ее можно приспособить.
Диоды — Д311. Чуть хуже будут Д18.
Резистор R5 подстроечный и со «звездочкой» — это значит, что мало того, что его придется подкрутить под уровень сигнала (чтобы, например, при нормальной громкости усилителя стрелка болталась в районе 75% от шкалы), так еще не факт, что 47 кОм подойдет для всех случаев.
Если увеличить номинал резистора R4 (470 — 910k), то можно поднять коэффициент усиления микросхемы и заставить ее «чувствовать» более слабые сигналы (это как раз пригодится, если индикатор подключать ко входу усилителя звука). Например, мне для наблюдения выхода звука с плеера пришлось установить резистор в 1 МОм.
Немного фотографий моей схемы:

И демонстрация работы, когда производится наблюдение за выходом «ВЭФ 216»:

Особенностью схемы является невысокая чувствительность к высокочастотным сигналам (стрелка с бОльшим удовольствием приходит в движение от барабанов и бас-гитары, нежели от голоса и гитарных соло).
А на ночь глядя я встроил в корпус индикатора два синих пятимиллиметровых светодиода. Нормально светят от пяти вольт, если меньше — то работает только один, второй оказался подгоревшим. Для совместимости с другими питающими напряжениями подсветка включена через подстроечный резистор 500 Ом — можно легко запитывать всю схему от 5 — 9 вольт, надо только подкорректировать напряжение.

Изготовляя свой усилитель мною было твердо решено сделать по 8-10 ячеечному светодиодному индикатору выходной мощности на каждый канал(4 канала). Схем подобных индикаторов полным-полно, нужно только выбрать под свои параметры. На данный момент выбор чипов, на которых можно собрать индикатор выходной мощности УНЧ, очень большой, ну вот например: КА2283, LB1412, LM3915 и т.п. Что может быть проще чем купить такой чип и собрать схему индикатора) Я в свое время пошел немножко другим путем…

Предисловие

На изготовление индикаторов выходной мощности для своего УНЧ я выбрал схему на транзисторах. Вы спросите: а почему не на микросхемах? — постараюсь объяснить плюсы и минусы.

Из плюсов можно отметить то, что собирая на транзисторах можно максимально гибко отладить схему индикатора под нужные вам параметры, выставить нужный диапазон индикации и плавность реакции как вам нравится, количество ячеек индикации — да хоть сотня, лишь бы терпения хватило на их регулировку.

Также ожно использовать любое питающее напряжение(в пределах разумного), спалить такую схему очень сложно, в случае неисправности одной ячейки можно быстро все исправить. Из минусов хочу отметить то что на наладку данной схемы по своим вкусам придется потратить немало времени. Делать на микросхеме или транзисторах — решать вам, исходя из ваших возможностей и потребностей.

Индикаторы выходной мощности собираем на самых распространенных и дешевых транзисторах КТ315. Думаю, каждый радиолюбитель хоть раз в своей жизни сталкивался с этими миниатюрными цветными радиокомпонентами, у многих они валяются пачками по несколько сотен и без дела.

Рис. 1. Транзисторы КТ315, КТ361

Шкала моего УНЧ будет логарифмическая, исходя из того что максимальная выходная мощность будет порядка 100Ватт. Если сделать линейную то при 5 Ваттах ничего не будет даже светиться или же придется делать шкалу на 100 ячеек. Для мощных УНЧ нужно чтобы между мощностью на выходе усилителя и количеством светящихся ячеек была логарифмическая зависимость.

Принципиальная схема

Схема до безобразия проста и состоит из одинаковых ячеек, каждая из которых настроена на индикацию нужного уровня напряжения на выходе УНЧ. Вот схема на 5 ячеек индикации:

Рис. 2. Схема индикатора выходной мощности УНЧ на транзисторах КТ315 и светодиодах

Выше приведена схема на 5 ячеек индикации, клонировав ячейки можно получить схему на 10 ячеек, как раз такую я и собирал для своего УНЧ:

Рис. 3. Схема индикатора выходной мощности УНЧ для 10 ячеек (кликни для увеличения)

Номиналы деталей в данной схеме рассчитаны под напряжение питания порядка 12 Вольт, не считая резисторов Rx — которые нужно подбирать.

Расскажу о том как работает схема, все очень просто: сигнал с выхода усилителя НЧ идет на резистор Rвх после чего диодом D6 срезаем полуволну и потом постоянное напряжение подаем на вход каждой ячейки. Ячейка индикации представляет собой пороговое ключевое устройство которое зажигает светодиод при достижении некоторого уровня на входе.

Конденсатор С1 нужен для того чтобы при очень большой амплитуде сигнала сохранялась плавность выключения ячеек, а конденсатор С2 реализовывает задержку свечения последнего светодиода на некую долю секунды, чтобы показать что достигнут максимальный уровень сигнала — пик. Первый светодиод обозначает начало шкалы и поэтому светится постоянно.

Детали и монтаж

Теперь о радиодеталях: конденсаторы С1 и С2 подберете по своему вкусу, я взял каждый по 22МкФ на 63В(на меньший вольтаж не советую брать для УНЧ с выходом в 100Ватт), резисторы все МЛТ-0.25 или 0.125. Транзисторы все — КТ315, желательно с буквой Б. Светодиоды — любые которые сможете достать.

Рис. 4.Печатная плата индикатора выходной мощности УНЧ для 10 ячеек (кликни для увеличения)

Рис. 5. Расположение компонентов на печатной плате индикатора выходной мощности УНЧ

Все компоненты на печатной плате не обозначал поскольку ячейки идентичны и вы без особых усилий сами разберетесь что и куда впаивать.

В результате моих трудов получились четыре миниатюрных платки:

Рис. 6. Готовые 4 канала индикации для УНЧ мощностью 100 Ватт на канал.

Настройка

Сначала настроим яркость свечения светодиодов. Определяем какое нам надо сопротивление резисторов чтобы добиться нужной яркости светодиодов. Подключаем последовательно к светодиоду переменный резистор на 1-6кОм и подаем на эту цепочку питания с таким напряжением, от которого будет питаться вся схема, у меня — 12В.

Крутим переменник и добиваемся уверенного и красивого свечения. Отключаем все и замеряем тестером сопротивление переменника, вот вам и номиналы для R19, R2, R4, R6, R8… Этот способ является экспериментальным, можно также посмотреть в справочнике максимальный прямой ток светодиода и посчитать сопротивление за законом Ома.

Самый длительный и ответственный этап настройки — настройка порогов индикации для каждой ячейки! Будем настраивать каждую ячейку подбирая для нее сопротивление Rx. Поскольку у меня будет 4 таких схемы по 10 ячеек то сначала отладим данную схему для одного канала, а другие на основе ее настроить будет очень просто, используя последнюю как эталон.

Ставим вместо Rx в первой ячейке переменный резистор на 68-33к и подключаем конструкцию к усилителю(лучше к какому-нибудь стационарному, заводскому где есть своя шкала), подаем напряжение на схему и включаем музыку так чтоб было слышно, но на маленькую громкость. Переменным резистором добиваемся красивого подмигивания светодиода, после этого отключаем питание схемы и измеряем сопротивление переменника, впаиваем вместо него постоянный резистор Rx в первую ячейку.

Теперь идем к последней ячейке и делаем то же самое только раскачав усилитель до максимального предела.

Внимание!!! Если у вас очень «доброжелательные» соседи то можно не использовать акустических систем, а обойтись подключенным вместо акустической системы резистором в 4-8 Ом, хотя удовольствие от настройки уже будет не то))

Добиваемся переменным резистором уверенного свечения светодиода в последней ячейке. Все остальные ячейки, кроме первой и последней(мы уже их настроили), настраиваете как вам нравится, на глаз, отмечая при этом для каждой ячейки значение мощности на индикаторе усилителя. Настройка и градуировка шкалы остается за вами)

Отладив схему для одного канала(10 ячеек) и спаяв вторую придется так же провести подбор резисторов, поскольку каждый транзистор имеет свой коэффициент усиления. Только никакого усилителя ту уже не нужно и соседи получат небольшой таймаут — просто спаиваем входы двух схемок и подавая туда напряжение, например с блока питания, подбираем сопротивления Rx добиваясь симметричности свечения ячеек индикаторов.

Заключение

Вот и все, что я хотел рассказать о изготовлении индикаторов выходной мощности УНЧ с использованием светодиодов и дешевых транзисторов КТ315. Свои мнения и примечания пишите в комментариях…

UPD: Юрий Глушнев прислал свою печатную плату в формате SprintLayout — Скачать .

Визуализация звука (галерея индикаторов аудио) — Кабели, питание, стойки…

Меня сводят с ума красивые индикаторы, применяемые в аудио аппаратуре!

Хочу создать отдельную тему и собирать здесь дерзкие, стильные, необычные исполнения различных индикаторов, применяемых в аудио аппаратуре.
Это могут быть индикаторы громкости, выходной мощности, напряжения питания или чего-то еще, главное, чтобы это решение было оригинальным и “цепляющим глаз” как элемент стиля, реализованного для аудио аппаратуры!
Мне, как разработчику электроники, порой очень часто хочется повторить или заимствовать какие-то идеи, подсмотренные у удачных конструкций и реализовать их с учетом собственных решений.
Будет здорово, если удастся набрать галерею крутых индикаторов, которая по вкусу любителям и ценителям музыки!!!

Сегодня я доделал прототип индикатора уровня аудио сигнала.
Подробный обзор будет позже, пока лишь небольшое превью и короткое видео, демонстрирующее принцип его работы.

Основная идея, которая была реализована, – сделать аналог стрелочного индикатора и для этого использовать светодиодную матрицу, имитирующую работу стрелки с помощью светодиодной линейки.

Для этого было задействовано 190 светодиодов (чуть не помер, пока паял их). Цвет индикаторов может быть любым (белый, синий, красный, зеленый, оранжевый, желтый, розовый или их произвольная комбинация). Возможно отображение как стрелки, так и шкалы, толщиной от 1 до 10 сегментов (с некоторыми ограничениями, но об этом потом).

В завершение своего короткого поста хочу отметить, что этот индикатор – это не просто «дергающаяся стрелка в такт с музыкой». Это весьма профессиональный индикатор, показания которого соответствуют действительности. Шкала, которая нанесена на индикаторе, соответствует реальным уровням ослабления аудио сигнала. Для анализа аудио сигнала используется прецизионный полноволновой пиковый детектор, а динамика (время атаки и спада) отображения сигнала соответствует спецификации DIN PPM (отклик в 1 дБ в течение 10 мс, затухание 20 дБ за 1.5 секунды).

Циферблатные индикаторы, индикаторы часового типа, Humboldt

Индикаторы

Тестирование индикатора часового типа

Циферблатные индикаторы и устройства измерения дисплея высокой четкости, в просторечии также известные как индикатор часового типа, являются точными приборами.Как и все механические устройства, они также подвержены износу, старению или неблагоприятному воздействию «несчастных случаев», таких как сильные удары. Поэтому необходимо регулярно проверять их точность измерения. Это также оговаривается в различных стандартах, а также в необходимой для этого документации.
При большем ассортименте измерительных приборов этот фактор усилий и затрат нельзя недооценивать. Чтобы исправить эту ситуацию, Feinmess Suhl GmbH разработала новое полностью автоматизированное испытательное устройство MFP-100.01 BV. Специалист по малым приводам FAULHABER обеспечивает необходимый высокоточный процесс механического перемещения.

Измерения и документация

Принцип работы индикатора часового типа основан на пробке, которая вставляется в корпус против силы пружины. Это перемещает индикатор, отображающий значение измерения на шкале, пропорционально пути через шестерню. Отображаемое значение не может превышать определенную погрешность по сравнению с нормой и должно оставаться примерно одинаково низким во всем диапазоне измерения.Таким образом, часы обычно устанавливаются в условиях умеренного климата для целей тестирования и механически / оптически измеряются вручную. Затем тестер записывает соответствующие целевые и фактические значения и выдает тестовый значок. Эта процедура теперь может быть значительно упрощена благодаря современной электронике. После того, как элемент тестирования был вставлен, циферблатный прибор и устройство для тестирования дисплея высокой четкости примут на себя все дальнейшие этапы работы.
Камера с отрегулированным освещением записывает неслепящее изображение на дисплее прибора.Подключенный компьютер анализирует это изображение и внутренне определяет нулевую точку, а также деления шкалы для теста. Теперь он приводит в действие серводвигатель EC, который обеспечивает высокоточную механическую регулировку, необходимую для измерительной втулки испытательного устройства. Таким образом, весь диапазон измерений может быть пройден шаг за шагом в заранее определенных шагах. Отображение индикатора часового типа связано с заданными характеристиками на измерительной втулке и записывается, анализируется и сохраняется параллельно с процессом измерения в базе данных.Таким образом, полная индивидуальная документация по тестируемому элементу доступна на экране в любое время. Если результат измерения находится в пределах спецификации, тестирующее устройство также выдает в это время необходимый тестовый значок. На весь тестовый прогон требуется лишь часть обычного времени. Таким образом, даже большие запасы измерительных устройств могут быть протестированы за короткий промежуток времени и согласованно задокументированы.

Sensitive Drive

Для того, чтобы иметь возможность полностью заменить прецизионные образцы для испытаний традиционным методом испытаний автоматизированным процессом, требуется опыт в области позиционирования.Как правило, для таких задач особенно подходят динамические, чувствительно управляемые сервомоторы EC. Они допускают любую длину пути движения, ограниченную только технологией остальных устройств, и предлагают высокую производительность при компактных размерах. Даже самые разные типы измерительных устройств могут быть без проблем испытаны в одном и том же испытательном устройстве.
В данном случае был выбран серводвигатель EC Sinus мощностью около 100 Вт со встроенным передатчиком. Таким образом, компьютер испытательного устройства получает 3000 приращений на один оборот вала двигателя.Таким образом, одно приращение соответствует углу всего 0,12 градуса. Этот угол дополнительно прерывается планетарной передачей с фланцем 134: 1. Затем выходная шестерня включает привод шпинделя с повторяющимся редуктором для втулки. Таким образом, достигается достаточно высокая степень передачи, чтобы также безопасно разрушать мельчайшие пути движения втулки. Поскольку при таких малых траекториях всегда необходимо учитывать механический зазор шестерен, испытательное устройство всегда перемещает калибр пробки испытуемого объекта из положения холостого хода в положение «0»
, чтобы устранить этот зазор.Затем измерение начинается с нулевой точки без зазора.
Чтобы разгрузить тестовый компьютер, ЕС-двигатель работает с собственным внутренним контроллером. Таким образом, для управления испытательным устройством необходимы только простые команды управления, остальное делает сам привод. Это также избавляет от быстрой интеграции в устройство, никаких специальных знаний для этого не требуется.
Современные компактные приводы с электронным управлением обеспечивают высокую производительность в минимальном пространстве.Благодаря встроенному контроллеру и инкрементальному энкодеру они также легко интегрируются в общие системы. Несмотря на это, они позволяют как чрезвычайно точное позиционирование, так и быстрые динамические движения, а при необходимости даже в 4-х квадрантном режиме работы. Если специалист по приводам FAULHABER объединится со своим ноу-хау в начале разработки, часто можно будет найти удивительно эффективные и в то же время недорогие приводные решения.

Виртуальный индикатор циферблата, имитатор сотых долей миллиметра

 Симулятор чтения и понимания циферблатного индикатора или циферблатного индикатора - как использовать, читать и понимать этот инструмент линейного измерения
