Инструкция по настройке салонного мини-таймера Webasto 1533.
..Руководство по эксплуатации. предпусковые жидкостные подогреватели-отопители серии Thermo Top с таймером 1533
| Общие указания | время включения отопителя можно выставить на любое время суток с точностью до 1 мин (от 00.01 до 24.00). возможно установить до трех моментов включения одновременно, но активирован будет из них будет только один. длительность работы отопителя после пуска с таймера возможно выставить в диапазоне от 10 до 60 минут. |
| Программирование таймера 1533 | внесение параметров в память таймера производят в режиме установки. При этом символы на дисплее моргают. Если в течение 5 секунд после перехода в этот режим не будет нажата какая-либо кнопка, то в памяти сохраняется значение, показанное на |
| Включение отопителя | Вручную: путем нажатия на кнопку непосредственного включения (O). На дисплее выводится символ работы в режиме отопления (O) и оставшееся время работы (гаснет через 10 сек.) Автоматически: путем предварительной установки момента включения. На дисплей выводится номер программы и символ работы в режиме отопления или вентиляции. |
| Выключение отопителя | Вручную: путем нажатия на кнопку непосредственного включения ( O ) Автоматическое выключение: по окончании времени автоматической работы. Подсветка дисплея гаснет. |
| Установка текущего времени | Эта установка производится только при неработающем отопителе! Нажать и удерживать кнопку «SET», дополнительно нажать «<» или «>».  На дисплей выводится текущее время, его символ мигает. Установить текущее время, нажимая кнопки «<» и «>». Установленное время сохраняется в памяти после нажатия кнопки «SET» или — без нажатия каких-либо кнопок — после выключения подсветки дисплея. ВНИМАНИЕ! Не забывайте переводить таймер на летнее и зимнее время. |
| Вывод времени | Нажать на кнопку «<» или «>». Если отопитель работает, при этом выводится оставшееся время работы. |
| Установка режимов (отопление/вентиляция) | Возможна не у всех модификаций отопителя! Нажать кнопку «SET». Нажать еще раз и удерживать: на дисплее выводится значок текущего режима — отопления или вентиляции. Выбрать нужный режим, нажимая кнопки «<» и «>», не отпуская кнопку «SET». |
| Установка момента включения | Нажать на кнопку «SET«. В течение следующих 10 сек. нажать на кнопку «<» или «>»; нажимая их, установить нужный момент включения. Переход от программы к программе при программировании производится путем нажатия на кнопку «SET» в течение 10 сек. Заводская установка программ: «1» — 06:00, «2» — 16:00, «3» — 22:00 Заводская установка каждой программы стирается при изменении момента включения, сохраненного в соответствующей программе. Все заводские установки восстанавливаются при отключении таймера от бортовой сети и его последующем подключении. |
| Стирание программ | Коротко нажать на кнопку «SET» |
| Выбор программ | Нажать на кнопку «SET» в течение 10 сек., пока на дисплее не покажется нужный номер программы: при этом на дисплее мигают соответствующие момент включения и режим работы. |
| Установка продолжительности работы | Нажать и удерживать кнопку «SET», дополнительно нажать «<» или «>». На дисплей выводится текущее время, его символ мигает. Снова нажать и удерживать «SET», дополнительно нажать «<» или «>». На дисплей выводится продолжительность и режим работы, сохраненные в соответствующей программе.  Нажимая кнопки «<» и «>», установить нужную продолжительность работы. Установленное время сохраняется в памяти после нажатия кнопки «SET» или — без нажатия каких-либо кнопок — после выключения подсветки дисплея. |
| Изменение оставшегося времени | Во время работы отопителя время, в течение которого он будет продолжать работу, можно изменить в диапазоне от 10 до 60 минут, нажимая кнопки «<» и «>» |
Общие симптомы неисправностей Webasto и самостоятельный поиск и ремонт,
коды неисправностей для автономки Webasto
Диагностика Webasto Thermo Top своими руками с помощью тестера,
Вебасто Thermo Top E/C/P/Z электросхема подключения

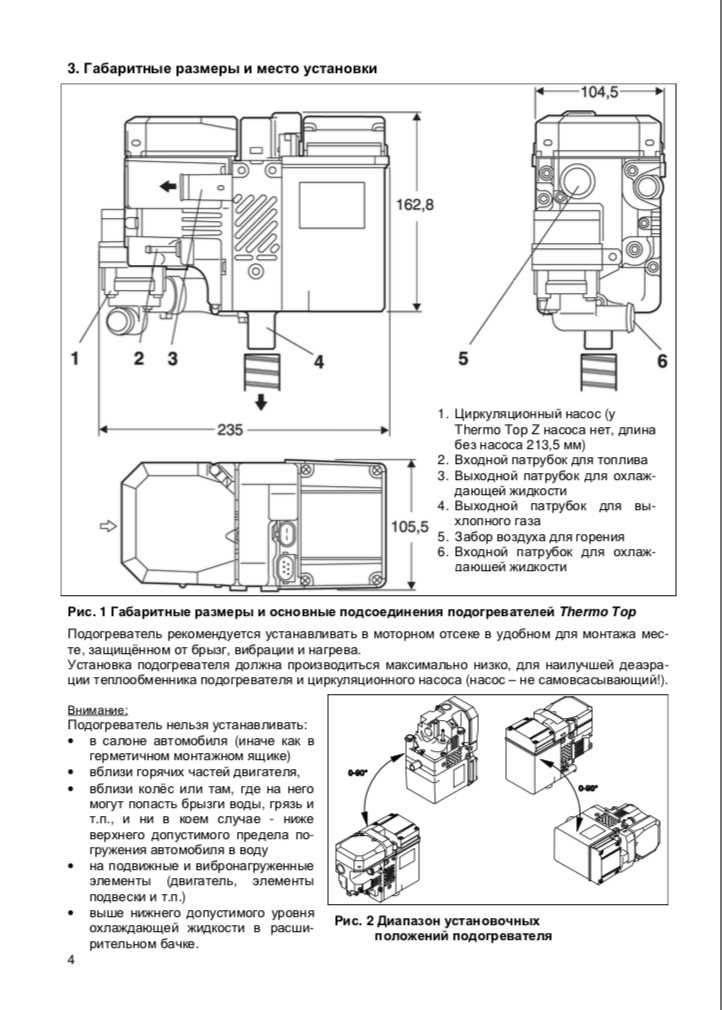

WEBASTO Thermo Top Руководство для ремонтных мастерских на русском
Air Top 3500/5000 Описание работы отопителя
остальной материал по ремонту автономных отопителей WEBASTO
Вебасто
Жидкостный подогреватель Webasto Thermo Top Start для дизельного авто с таймером 1533 обеспечивает качественный предпусковой подогрев двигателя в любые морозы. Система отличается интуитивно понятным удобным управлением, гарантирует правильную подготовку машины и всегда своевременный выезд.
Webasto Thermo Top Start пользуется популярностью среди водителей, поскольку предоставляет им такие преимущества:

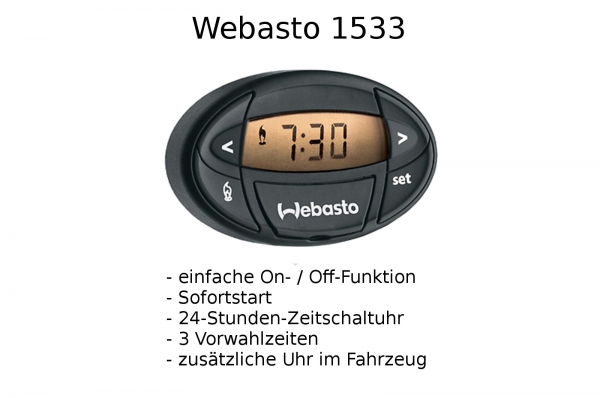

Таймер управления «Вебасто 1533» – обеспечивает комфортное управление работой отопителя в режиме реального времени и позволяет программировать его запуск наперед (до 3 сеансов). Используя его, водитель всегда сможет завести авто с полуоборота ключа, даже если у него совсем не было времени на его подготовку.
Отопитель расходует всего 0.2 л топлива на прогрев двигателя. Управление устройством возможно как цифровым, так и аналоговым способом от «+». В зависимости от выбранного варианта отличаются эксплуатационные пороговые температуры работы:
Возможно управление двумя способами сразу. При одновременном поступлении сигналов приоритет сохраняется за цифровым.
Современная комплектация от производителя Webasto Thermo Top Start для дизеля предполагает отсутствие жгута негерметичной предохранительной колодки, реле, жгута для вентилятора печки. После последних обновлений от Webasto в отопителе удалена функция подключения салонной печки. При этом в набор поставки включены термоусадочные коннекторы для изменения основного жгута.
Также следует отметить, что в жидкостный подогреватель Webasto Thermo Top Start характеризуется плавной регулировкой тепловой мощности. Реализован ускоренный выход на полную мощность, при аналоговом управлении время возможной непрерывной работы увеличено до двух часов!
Приобретение Webasto Thermo Top Start для дизельного авто с таймером 1533 у нас – гарантия качества оборудования. Работаем с производителем напрямую, поэтому удерживаем доступную стоимость без лишних переплат и всегда готовы предоставить сертификаты на оборудование. Наши мастера будут рады помочь подобрать оптимальную модель
Webasto под ваши нужды и правильно ее установить, обращайтесь!
Звоните, ответим на все интересующие Вас вопросы! +7 495 240-90-82
Бренд
Webasto
Тип топлива
Дизель
Номинальное напряжение (В)
12
Производительность полн/част нагрузка (кВт)
5 кВт
Область применения
Жидкостной отопитель
Отопительная мощность (кВт)
5 кВт
Продолжительность работы (мин.
)
1-120
Расход топлива (л/ч)
0,62
Потребляемая мощность (Вт)
32
Потр. мощность без циркуляционн насоса полн/част нагрузка (Вт)
12-21
Объемный поток циркуляционного насоса (л/ч)
900
Габариты (мм)
218 х 91 х 147
Вес с топливным насосом (кг)
2,1
Скорость пуска (сек)
62
Расход топлива за первые 20 мин отопления (л)
ок. 0,17
Гарантированный диапазон рабочей температуры* (°С)
от -40 до +80
Включение салонной печки
Функция отсутствует
Диапозон рабочего напряжения
11-16,5
Управляющий сигнал
W-BUS, аналоговый +
Минимальное количество охлаждающей жидкости в системе (литр)
1,5
Сбрасывает мощность (управление по W-bus)
+60 С° :
Прекращение горения (управление по W-bus)
+70 С°
Возобновление горения (управление по W-bus)
+50 С°
Сбрасывает мощность (управление по «+)
+72 С°
Прекращение горения (управление по «+»)
+82 С°
Возобновление горения (управление по «+»)
+65 С°
Орган управления
Таймер 1533, или MultiControl Car
Гарантия
2 года
CO.UKDiscovery 3 TDV6 может быть оснащен топливным обогревателем Webasto Thermo Top V, который используется в Discovery 3 для обеспечения дополнительного подогрева охлаждающей жидкости двигателя в холодную погоду. Это в основном для уменьшения выбросов и ускорения прогрева салона. Discovery 4 может быть оснащен усовершенствованной системой Thermo Top Vevo. В зависимости от модели и установленных аксессуаров его можно использовать в качестве полнофункционального стояночного обогревателя, который может нагревать салон, активируя настройку климат-контроля по времени или с помощью дополнительного пульта дистанционного управления.
5 Создайте свой собственныйНесмотря на то, что он устанавливается на все автомобили TDV6 в Великобритании, он устанавливается не на все автомобили TDV6 на всех рынках.
Примечательно, что в «теплом» климате они не оборудованы.
Температура наружного воздуха ниже 6 градусов C? Температура двигателя ниже 75 градусов? Индикатор низкого уровня топлива НЕ горит?
Тогда не волнуйтесь, запускается обогреватель Webasto Fuel Burning.
Функция нагревателя заключается в том, чтобы помочь очень эффективному TDV6 прогреться при холодном пуске за счет сжигания дизельного топлива для непосредственного нагрева охлаждающей жидкости в двигателе. Одна из проблем с современными дизелями заключается в том, что они настолько эффективны, что не производят достаточно тепла, чтобы нагреть охлаждающую жидкость настолько, чтобы обеспечить эффективную работу.
При запуске (примерно через 1 минуту после первого запуска двигателя) из передней части арки переднего левого колеса будет выходить дым и пар. Когда FBH достигает максимальной мощности, он будет гореть чисто, без дыма. Вы не должны видеть дым более минуты или около того. Вы должны увидеть дым, исходящий из небольшого вертикального выхлопа, расположенного перед левым передним колесом.
Вы не можете контролировать работу FBH на D3 (если только вы не модифицировали ее — см. ниже), она полностью автоматическая.
Парковочный обогрев — это когда FBH работает при выключенном двигателе автомобиля для прогрева охлаждающей жидкости двигателя.
Очень ранние модели Discovery 3 имели настройки стояночного обогревателя в меню настроек, но они были удалены в рамках программы усовершенствования в 2005 году.
Существует множество способов дооснащения парковочным обогревателем FBH D3.
Подробнее об этих опциях см. ниже.
Для подключения любого контроллера или диагностики Webasto необходимо использовать соединение WBUS с FBH. В Thermo Top V он доступен на контакте 2 8-контактного разъема FBH.
Только самые ранние модели Discovery 3 оснащены на заводе проводом управления WBUS на контакте 2 8-контактного разъема FBH (остаток функции удаленного меню настроек). Это красный провод на фото слева внизу.
Все остальные D3 потребуют добавления провода, так как у них нет красного провода (фото справа).
| Очень ранний D3 с установленным красным проводом | Типовой D3 без красного провода |
|---|
Все автомобили D4 в стандартной комплектации имеют красный провод, и, в зависимости от опций, некоторые могут иметь дополнительный островной клапан, который может выбирать между обогревом только салона или самого двигателя:
Если вам нужно добавить этот провод, в магазине на месте есть подходящие, полностью герметичные клеммы на проводе для простого, надежного соединения заводского качества.
Купить провод FBH в магазине
Другие решения по подключению обычно требуют ручного подключения неправильной клеммы к 8-контактному разъему.
Спасибо stapldm за эти инструкции:
Как указано выше, Stapldm составил отличный и очень простой для понимания отчет о том, как выполнить
Намного позже jdhx добавил детали своей реализации с помощью двухкнопочного пульта дистанционного управления, чтобы дать кнопку включения и выключения со звуковой и визуальной индикацией состояния FBH. В том числе электрическая схема , список деталей (с альтернативным источником овальной вилки таймера) и фото .
Овальные заглушки с таймером теперь доступны в магазине на сайте
Купить совместимую вилку в магазине
Купить оригинальную вилку в магазине
Компания Danhag в Германии продает комплект для работы FBH в качестве стояночного обогревателя и вентиляторов салона для обогрева салона.
Замечания по установке, настройке и эксплуатации см. в примечаниях к комплекту Danhag FBH.
BAS поставляет контроллер со встроенными функциями диагностики.
См. https://www.disco3.co.uk/forum/post815538.html#815538
По состоянию на апрель 2012 года для контроллера BAS теперь доступно обновление GSM.
Участник сайта alex_pescaru разработал и выпустил электрические схемы и программное обеспечение для самодельного контроллера с помощью кнопки Land Rover на брелоке.
См. https://www.disco3.co.uk/forum/topic106191.html
Компания Land Rover выпустила опцию таймера предварительного прогрева/обогрева салона (на базе Webasto) для установки в холодном климате.
Обратитесь к своему дилеру за информацией, хотя он был выпущен только для России, и его трудно приобрести в виде комплекта на других рынках.
Приемник Webasto T91 Telestart не будет управлять Discovery 3 FBH: https://www.
disco3.co.uk/forum/post1102351.html#1102351
Это связано с тем, что прошивка Discovery 3 FBH игнорирует команды от Telestart.
Он будет управлять Discovery 4 FBH, так как система Telestart T91 является заводской опцией (дистанционный парковочный обогреватель). D4 оснащен ThermoTop V EVO FBH, отличным от D3 ThermoTop V и использующим другую прошивку.
В отличие от блоков Telestart, эти контроллеры FBH, оснащенные GSM, работают с FBH в Discovery 3, а также в Discovery 4. См. эту тему для D3 и эту тему для D4.
Пример TC4, показанный ниже, подключен непосредственно к D4 FBH Робби в целях тестирования. При установке блок прячется за правой задней панелью в багажнике:
Само устройство может управляться с помощью текстовых сообщений или бесплатного приложения Webasto:
Вы можете сбросить «заблокированный» (нерабочий) FBH, отключив от него питание на несколько минут.
Если это не сбрасывает ваш FBH, возможно, у вас более сложная ошибка, требующая диагностики. Для считывания и устранения этих неисправностей следует использовать один из приведенных ниже методов диагностики.
Блок FBH можно диагностировать с помощью (бесплатного) программного обеспечения Webasto и либо изготовленного на заказ станка, либо подключив WBUS обратно к порту OBD автомобиля.
Диагностические станки доступны в магазине сайта:
Купить диагностический станок FBH в магазине
Для использования программного обеспечения Webasto ThermoTest вам потребуется базовый адаптер USB-OBD K-line.
Они указаны на eBay как адаптеры KKL или 409, часто для автомобилей Volkswagen Group. Этот адаптер из разряда вещей: Click Here или Click Here
FBH также можно диагностировать с помощью специального считывателя кодов неисправностей Land Rover, например, GAP IIDTool, Faultmate MSV2, Nanocom, Autologic или SSD. Они подключаются к порту OBD на автомобиле (под рулевым колесом), а не напрямую к FBH.
Однако эти инструменты не обладают полным спектром диагностических или тестовых функций программного обеспечения ThermoTest.
Типичный скриншот IIDTool FBH:
Другие темы
Webasto Thermo Test (WTT) работает только в Windows.
16.1Руководство по настройке WTT v2 доступно здесь: Webasto_Thermo_Test_Setup
Программное обеспечение версии 2.16.1 необходимо разархивировать, затем запустить непосредственно WTT.exe, чтобы запустить Thermo Test. В противном случае можно использовать приведенное выше руководство.
Сообщалось, что для запуска нагревателя на Discovery 4 требуется программное обеспечение версии 2.16.1, а не версии 2.14
Подробнее см. https://www.disco3.co.uk/forum/post1867644.html#1867644
Детали диагностического станка предоставлены IanNP здесь: https://www.disco3.co.uk/forum/post616222.html#616222
Станки также можно купить в готовом виде в магазине на сайте:
Купить диагностический станок FBH в магазине
Схема подключения (щелкните, чтобы увеличить):
На этой схеме предполагается, что вы НЕ снимаете 8-контактный штекер с FBH.
Вы можете удалить его, чтобы устранить неисправность, но для проверки работоспособности топливный насос должен быть подключен к FBH, и это бело-синий провод на 8-контактной вилке. Поэтому держите 8-контактный штекер, где это возможно.
Некоторые участники отметили, что с некоторыми адаптерами OBD заземление должно быть выполнено на контакте 4 вместо контакта 5, теперь это упоминается на схеме.
Примечание: фотографии и более подробная информация будут позже. Если у вас есть какие-либо вопросы, пожалуйста, напишите по адресу [email protected]
После подключения к FBH, как описано выше, протяните провод через перегородку и вниз к порту OBD под рулевым колесом.
Затем вам необходимо подключить его к дополнительному проводу терминала порта OBD, который можно приобрести в магазине на месте:
Купить провод OBD в магазине
Затем эту клемму следует установить в полость номер 7 диагностического разъема, которая пуста на заводе.
Разъем расположен под рулевым колесом и над педалями, доступ к нему (для подключения дополнительного провода) осуществляется путем снятия панели закрытия пространства для ног (несколько винтов).
(Фотографии снятия разъема бортовой системы диагностики и подключения провода следуют)
Затем вы можете использовать адаптер USB/OBD, упомянутый выше, для прямого подключения к диагностическому порту и программному обеспечению Webasto для диагностики FBH.
См. коды неисправностей WTT
Вы можете быстро проверить, что ваш FBH работает так, как задумано на заводе, охладив внешний датчик температуры. Либо удалите его и поместите в морозильную камеру на 15 минут, либо используйте «холодный спрей» или распылитель воздуха, чтобы охладить датчик на месте.
Убедитесь, что наружная температура на дисплее приборной панели ниже 6 градусов Цельсия, затем запустите двигатель.
Если у вас достаточно топлива и двигатель холодный или холодный, FBH запустится или попытается запуститься.
Неработающий или частично функционирующий FBH требует дальнейшей диагностики и/или сброса/обслуживания.
Если у вас есть неисправный FBH, который не устраняется сбросом ошибок или блокировкой, т. е. не запускается или дымит при запуске, вы можете захотеть отремонтировать его.
Руководство по ремонту ThermoTop V доступно здесь: https://www.disco3.co.uk/gallery/albums/userpics/24044/Disco_3_FBH_Workshop_Manual_Thermo_Top_V.pdf
Руководство по ремонту поможет при разборке обогревателя, см. Раздел 9 и далее.
Горелка обычно забивается сажей, ее следует очистить после снятия хрупкого инжектора.
См. в этой теме фото горелки: https://www.disco3.co.uk/forum/topic117926.html
Сегодня успешно реанимировал не заводящийся FBH с помощью руководства по ремонту раздел 9, и чисткой керамического конуса внутри узла горелки как на фото в ветке выше.
Я использовал изопропанол на ватной палочке. Мартин 16:23, 19 декабря 2014 г. (GMT)
Робби опубликовал руководство по обслуживанию: https://www.disco3.co.uk/forum/topic136766.html
Главную прокладку и уплотнительные кольца выпуска воды можно приобрести в виде комплекта у любого дилера запчастей Land Rover примерно за 5 фунтов стерлингов под номером LR004141.
Содержание:
Дата создания .
На момент написания этой статьи зима в Польше еще не наступила окончательно, но подготовиться к ней кажется хорошей идеей. К слову о подготовке: Решил установить стояночный отопитель, так называемый Webasto , в свой Mercedes-Benz W124 94 года 94 года выпуска.0405 дизель. Эти автомобили дополнительно поставлялись с стояночным обогревателем DBW46 / BBW46 , но его трудно получить и довольно сложно; что еще хуже, запасные части больше не доступны.
Я решил использовать гораздо более современное и компактное решение — Webasto Thermo Top Evo . Я хотел сохранить оригинальный интерьер или автомобиль, поэтому использовал оригинальные часы/таймер от W124, как показано на фото на обложке.
Процесс установки на универсальный автомобиль описан в официальном руководстве по установке, нет необходимости повторять его здесь. Я просто предоставлю информацию об установке конкретно в моей машине. Чем мой сетап отличается от описанного в инструкции:
Чтобы уточнить: когда я пишу Webasto , то бишь установка всего стояночного отопителя. Когда я пишу обогреватель , то имею в виду именно прямоугольный модуль, который является центральным элементом системы.
Во-первых, все соответствующие документы, которые я нашел, собраны здесь:
Дополнительные каталожные номера:
Thermo Top Evo использует так называемую W-BUS (шина Webasto), которая на самом деле является K-line , одной линией из двух ( K и L ), определенной в ISO 9141-2 и ISO 14230-4 (Стандарты бортовой диагностики). Это низкоскоростная шина, использующая +12 В и 0 В в качестве высокого/низкого состояний соответственно.
↑ нажмите, чтобы увеличить ↑
Я знаю, это довольно старомодно, но я немного ностальгирую по RS232. Схема проста, я собрал ее на куске универсальной платы. Вы можете использовать почти все маломощные транзисторы NPN и PNP. Я сам использовал штекер DB9 и нуль-модемный кабель. Для замены его гнездовым разъемом необходимо поменять местами контакты RXD и TXD. Схема также без проблем работает с USB-последовательными преобразователями.
Вместо того, чтобы создавать специальный преобразователь RS232, вы, вероятно, можете обойтись без использования интерфейса OBD-II. K-линия находится на контакте 7 . Важно, чтобы устройство представлялось ПК как последовательное устройство, которое должно использоваться программным обеспечением Webasto Thermo Test .
RS232 — интерфейс K-line, подключенный к нагревателю с одной стороны и к компьютеру с другой стороны. W-BUS доступен на разъеме таймера, обычно подключается к таймеру 1530 или 1533 .
Распиновка:
| Цвет: | Функция: |
|---|---|
| красный | +12 В |
| коричневый | грунт |
| желтый | W-ШИНА |
Чтобы протестировать мой Webasto перед установкой, я установил специальную схему, состоящую из модуля отопителя, топливного насоса, циркуляционного насоса, водяного бака и нескольких резиновых шлангов охлаждающей жидкости. Бак был заполнен деминерализованной водой. Топливная магистраль была помещена в маленькую канистру с дизельным топливом. Питание 12 В обеспечивал блок питания серверного компьютера. Вероятно, подойдет и любой ATX: при запуске требуется около 20 А.
Тестирование всех компонентов вне автомобиля. Блок питания сервера 12 В и интерфейс RS232. Диагностическое ПО отопителя Webasto Thermo Test . Версии 2.x находятся в свободном доступе в Интернете. Программное обеспечение хорошо работает под Linux (и с Wine тоже). Вам просто нужно заранее сопоставить последовательный порт, чтобы он был виден в Wine.
Перед тестовым запуском можно и нужно протестировать каждый компонент системы отдельно. Вы также должны заполнить топливную магистраль, чтобы она была заполнена топливом. Это скриншот WTT на холостом ходу:
После запуска последовательности прогрева включается циркуляционный насос, и через некоторое время должны быть слышны щелчки топливного насоса. Состояние каждой подсистемы отображается в окне Обзор . В итоге должно получиться примерно так, как на скриншоте ниже. Вода нагревается довольно быстро, поэтому лучше остановить последовательность нагрева через некоторое время.
Автомобиль не оборудован кондиционером, поэтому под насосом ГУР много свободного места. Это единственное место для установки обогревателя, которое я придумал. Я не уверен, что было бы достаточно места, если бы присутствовал компрессор кондиционера. Другими возможными местами для установки отопителя являются пустые места между колесной аркой и передним бампером (с обеих сторон), но это потребует гораздо более сложной установки шланга охлаждающей жидкости.
Отопитель был установлен как можно выше, чтобы освободить место для глушителя под ним. Выхлоп должен следовать по прямой линии, немного наклоненной вниз к выпускному отверстию. Это необходимо для предотвращения конденсации воды в трубопроводах. Эти вопросы подробно описаны в инструкции.
Немного свободного места, левая сторона двигателя, под насос ГУР. Тросы держит кусок металла, позже он был приварен к кронштейну. Металлический кронштейн для крепления отопителя к шасси. Кронштейн покрыт краской, защищающей от ржавчины. Кронштейн на своем месте. Привязан к обогревателю. Для крепления отопителя к шасси приварен металлический кронштейн. Одно из верхних плеч приварено к оригинальному металлическому элементу, удерживающему тросы (показано на первом фото). Кронштейн прикручен к корпусу тремя металлическими винтами, изначально расположенными там. У меня были опасения, достаточно ли он прочный, но после того, как я немного подергал его, казалось, что он действительно будет держаться.
На схеме системы охлаждения я отметил (красным и синим) места, куда предпочтительнее интегрировать нагреватель. Красный место как раз на выходе из двигателя. Синий место обходит нагреватель жидкости омывателя ветрового стекла, но жидкость все равно будет нагреваться за счет возврата охлаждающей жидкости.
Схема охлаждающей жидкости OM60x.↑ нажмите, чтобы увеличить ↑
Решил поставить обогреватель у синего. Это было особенно удобно, потому что я вообще не обрезал оригинальные шланги, а просто перенаправил и удлинил их. Трубка, которая изначально шла от двигателя к теплообменнику, была немного изогнута и удлинена шлангом 18 мм. Шланг должен быть специального типа для контуров охлаждающей жидкости. Другой идет от нагревателя непосредственно на вход теплообменника.
Из-за нехватки места я был вынужден использовать неоригинальный глушитель меньшего размера, который обычно идет со старыми моделями Webasto, например, Thermo Top . Первоначальный был слишком большим, чтобы обеспечить прямую линию выхлопа. Эта модификация не вызовет проблем с процессом нагрева, но, вероятно, будет немного шумнее.
Фото установленного глушителя не делал, извините. Я обновлю эту статью фотографиями, как только мне понадобится сделать ремонт в этой области, что может произойти в будущем.
Разметка пластиковой крышки, где вырезать отверстие для силиконового проставочного кольца. Обратите внимание на небольшое сливное отверстие в глушителе. Он должен быть направлен вниз, чтобы конденсат мог стекать.
Я орудовал точкой крепления глушителя. Ужасное оружие, я знаю, но я был осторожен, чтобы не прожечь тонкий металл.
Маркированная пластиковая крышка.
Установлено силиконовое прокладочное кольцо.
Выхлопная труба проходит через силиконовое кольцо. Видно, что он почти касается пластиковой крышки возле радиатора; часть его была вырезана позже, чтобы обеспечить расстояние.Руководство рекомендует прокладывать отдельную топливную магистраль прямо от бака и ставить рядом насос. Однако можно использовать линии возврата моторного топлива. Топливопровод Webasto имеет внешний диаметр 5 мм, топливопровод MB — внутренний диаметр 8 мм. Я использовал тройник 8 мм — 5 мм — 8 мм. Я также добавил небольшой фильтр, он не упоминается в инструкции по установке, но я добавил его на всякий случай.
Внимание! При использовании топливопроводов двигателя можно полностью слить бак при достаточно длительной работе Webasto! Вы никогда не должны опускаться ниже резерва. Отдельная линия с достаточно коротким стояком гарантирует, что когда уровень топлива опустится ниже нижнего предела, нагреватель отключится.
W124 автомобиль старый, поэтому в его электросистемах нет шустрости , то есть: ни диагностики, ни цифровой связи. У этого есть свои преимущества, а именно удобство модификации. Я опишу каждый компонент отдельно, а затем — общую разводку.
Фрагмент электрической схемы подсистемы отопления. Версия без кондиционера.↑ нажмите, чтобы увеличить ↑
Я извлек соответствующую часть электрической схемы MB и выделил цветом важные места:
| Схематическая маркировка: | Функция: | Маркировка кабеля: |
|---|---|---|
| зеленый | циркуляционный насос M13 | коричневый/зеленый + черный/розовый |
| красный | +12 В электромагнитного клапана Y21 | черный/розовый |
| синий | первая передача нагнетателя | зеленый/синий |
Официальная инструкция предполагает установку отдельного бесколлекторного циркуляционного насоса. Однако я решил использовать тот, который уже является частью системы отопления салона. То есть помпа должна приводиться как от Вебасто, так и от родной системы отопления автомобиля. Давайте еще раз посмотрим на контур охлаждающей жидкости. Горячая охлаждающая жидкость от двигателя (или Вебасто) поступает в теплообменник и далее к электромагнитным клапанам A31y1 , A31y2 . Клапаны управляются электронной системой отопления автомобиля. Они нормально открыты, поэтому нам нужно убедиться, что на них не подается питание, когда Webasto работает. Оглядываясь назад на электрическую схему, мы видим, что клапаны работают с открытым коллектором, поэтому нам просто нужно отключить питание +12 В, чтобы убедиться, что они полностью открыты.
Схема должна выполнять следующие действия:
Это было сделано тремя автомобильными реле, как показано на схеме. В этом руководстве по автомобильным реле SPDT показано, как подключить обычное автомобильное реле.
↑ нажмите, чтобы увеличить ↑
Но почему транзистор с сопутствующими элементами? Это связано с тем, что Webasto постоянно проверяет, подключен ли насос — он делает это, отправляя 2 мс импульсы 12 В каждые 100 мс, когда обогрев отключен. Без схемы задержки это будет генерировать слышимые щелчки в реле, что раздражает. Это также вытягивает силу. Транзистор с конденсатором заставляет Вебасто принять эту схему за бесщеточный насос.
Небольшие автомобильные реле SPDT подключены. Схема задержки собрана на куске универсальной платы. Готовый жгут проводов. Коннекторы Superseal и оригинальные MB. Модуль реле вставьте в один из свободных разъемов в электрическом отсеке за аккумуляторной батареей. Вентилятор изначально управляется механическим переключателем S4 и набором резисторов R14 . Переключатель просто соединяет последующие резисторы параллельно на каждой шестерне. Трос первой передачи имеет маркировку синего цвета прямоугольник на схеме. Я использовал оригинальное реле MB STST со встроенным предохранителем. Я заменил предохранитель на 25 А, что соответствует номиналу основного предохранителя вентилятора.
Реле просто подключает питание 12 В к резистору первой передачи. Однако из-за работы переключателя S4 при выборе второй передачи вентилятор будет работать на второй передаче и так далее. Это может привести к быстрой разрядке автомобильного аккумулятора. Нужно было использовать реле SPDT, но у меня не было реле, совместимого с розетками блока предохранителей. Угадайте, что переключатель никогда не должен оставаться на максимальной передаче, когда по расписанию работает Вебасто.
Мой таймер был извлечен из другого W124, у которого Webasto был в качестве опции. Этот таймер, по-видимому, известный как 1522 , устанавливался на многие виды транспортных средств с небольшими вариациями. Существуют версии на 12 В и 24 В. Мой таймер был изготовлен специально для MB, на что указывает специальный разъем MB.
Вебасто часы/таймер. Эта модель раньше устанавливалась в качестве опции стояночного отопителя в W124. Уже модифицировано мной. Интерьер таймера. Зеленый светодиод состояния заменен на красно-зеленый. Эмулятор W-BUS в зеленой термоусадочной трубке. Резистор 680 Ом в черной термоусадочной трубке.Ниже приведена блок-схема таймера, извлеченная из документов MB. Изначально распиновка была такая:
| Цвет: | Функция: |
|---|---|
| красный | Напряжение питания +12 В, присутствует всегда. |
| коричневый | Земля. |
| серый/синий | Лампа подсветки +12 В, подсветка кнопок. |
| черный | Напряжение питания нагревателя, включаемого внутренним реле. Первоначально шел в коробке контроллера BBW/DBW46. |
| красный/синий | Немного сложно, не используется в некоторых установках. Когда реле не подключено, зеленый светодиод состояния загорается, когда реле включено. Глядя на схему BBW/DBW46, мы можем определить, что светодиод закорочен циркуляционным насосом. Поэтому диод горит только при работающем циркуляционном насосе. |
Я подумал, что было бы неплохо заменить зеленый светодиод состояния на красно-зеленый. Зеленый по-прежнему будет питаться от реле, красный — от циркуляционного насоса. В этом случае мы можем визуализировать следующие состояния:
| Цвет: | Состояние: |
|---|---|
| зеленый | Таймер активировал Webasto, но он еще не запустился. |
| желтый | Webasto активирована и работает циркуляционный насос. |
| красный | Webasto была выключена, но помпа еще работает, возможно система находится в фазе охлаждения. |
Удален старый зеленый диод, вырезан кусок платы. Зеленая часть нового диода была припаяна к старым колодкам, красная часть подключена к циркуляционному насосу через резистор 680 Ом.
Еще одна проблема, требующая внимания, заключалась в том, что Thermo Top Evo принимает только команды, отправленные через W-BUS. Аналоговый таймер на самом деле просто переключатель. К счастью, я нашел небольшой модуль с именем 9.0404 OLB 400 , производится и продается данным продавцом. Модуль генерирует команды пуска и останова так же, как цифровой таймер 1533 .
Однако я заметил, что модуль потребляет большой ток покоя, почти 17 мА. Это было неприемлемо. Я уведомил производителя, и мне прислали новый модуль с обновленной прошивкой. Ток холостого хода упал до ~6 мА. Почти хорошо, но не совсем. Я заметил, что это было вызвано встроенным стабилизатором 78L05, который обычно потребляет около 5 мА тока смещения. Чтобы смягчить это, я удалил стабилизатор и запитал модуль напрямую от +5 В, которые доступны на плате таймера (на выводе 16 из 9).0404 ‘4060 IC, если быть точным). Это снизило общее потребление тока до ~ 2 мА в режиме ожидания, что совершенно нормально.
Сделал новый жгут проводов для таймера с двумя разъемами Superseal : 4 пин и 2 пин. Это дало мне всего 6 контактов, но 5 используются:
4-полюсный штекер:
| Номер контакта: | Функция: |
|---|---|
| 1 | Питание +12 В, всегда доступно. |
| 2 | Земля. |
| 3 | Циркуляционный насос — индикатор работы. |
| 4 | Подсветка консоли +12 В. |
2-полюсный разъем:
| Номер контакта: | Функция: |
|---|---|
| 1 | W-ШИНА |
| 2 | +12 В для самостоятельного запуска отопителя, возможно дистанционным управлением. В настоящее время не используется. |
Сделал жгут проводов, провода уложил в проводку, соответствующие концы замотал скотчем жгутовым. Он начинается у самого отопителя, расходится у бензонасоса, а заканчивается внутри блока предохранителей.
В блоке предохранителей находится предохранитель E для самого отопителя и реле вентилятора со встроенным предохранителем. +12 В подается от клеммной колодки прямо под коробкой. Земля там тоже есть. Всего я добавил три предохранителя:
| Предохранитель: | Значение: | Описание: |
|---|---|---|
| Главный | 20 А | Устанавливается внутри блока предохранителей в розетку с номером E . Изначально зарезервирован для подогрева сидений, но у меня такой опции нет. |
| Вентилятор | 25 А | Отдельный предохранитель на вентилятор при включении Webasto. То же значение, что и у оригинального предохранителя вентилятора. |
| Таймер | 1 А | Отдельный предохранитель для таймера, установленный на кабеле. |
Кабели от блока предохранителей были уложены в существующий кабельный лоток под рулем и идут к центральной консоли. Здесь они расходятся на воздуходувку, таймер и привод циркуляционного насоса. Кабель вентилятора должен иметь сечение 2,5 мм², так как по нему может протекать большой ток. Сечение остальных проводов не критично.
Таймерподключается через разъемы Superseal . Затем жгут следует за одним из существующих кабелей с правой стороны автомобиля и проходит через один из кабельных вводов в отсек за аккумуляторной батареей. Здесь он подключается к реле циркуляционного насоса.
Отопитель — жгут проводов блока предохранителей. Разъемы для топливного насоса и отопителя. Электрические соединения нагревателя. Концы фиксируются жгутовой лентой. Блок предохранителей. Предохранитель E теперь для отопителя. 20 А, желтый.
кабель +12 В. Кольцевой разъем идет к клемме под панелью приборов. Другой конец: реле вентилятора и держатель предохранителя E.
Жгут проводов Superseal разъемы, которые идут к таймеру. 1 Виден предохранитель. Также оставшийся разъем 1533, который может пригодиться в будущем.
Жгут проводов циркуляционного насоса, соединенный с насосом и клапанами.
Провод питания циркуляционного насоса проложен параллельно существующему кабелю.W124 выполнена из шпонированной фанеры с лаковым покрытием. Вручную вырезать отверстие было практически невозможно, поэтому решили его профрезеровывать. Я разработал форму отверстия в FreeCAD . Файлы дизайна публикуются в репозитории проекта. Репо содержит проект FreeCAD, а также файл Grbl . Внимание! Я не могу гарантировать, что файл Grbl на 100% правильный. У меня были некоторые проблемы с выходом из строя фрезерного станка, так что будьте осторожны!
Я позаимствовал DremelCNC , небольшой фрезерный станок с ЧПУ, собранный из напечатанных на 3D-принтере деталей, как показано в этом описании. Он совместим с Grbl; Я сам контролировал это с помощью cncjs, но существует несколько других инструментов. Шпиндель приводился в действие мини-дрелью Proxxon FBS 240/E .
Оснащенный концевой фрезой Drillpro 3,175 мм (SKU192030, показан на фото), он хорошо справился со своей задачей. Параметры фрезерования были такими:
Начальная точка находится в середине отверстия, как видно на фотографиях. Он должен быть удален на 11 мм + 21 мм = 32 мм от верхнего края (на верхняя я имею в виду сторону по направлению к передней части автомобиля). Замеры производились с другого автомобиля, на котором в качестве опции была установлена вебасто. Оглядываясь назад, я должен был переместить контрольную точку примерно на 5 мм вверх, чтобы таймер был более заметен; в настоящее время кнопки закрыты переключателем передач с точки зрения водителя.
ЧПУ дало сбой при чистовой обработке, к счастью, видимая область уже была успешно отфрезерована. Оставшееся отверстие пришлось вырезать лобзиком.
Визуализация FreeCAD формы для фрезерования. Отправная точка мельницы. Теоретически он должен располагаться в 32 мм от верхнего края. DremelCNC за работой. Готовый карман. Я покрасил края в черный цвет из-за небольшого зазора между таймером и деревом. Установлен в машине. Таймер следует немного сдвинуть вперед, не так ли? Я успел закончить установку перед началом зимы. После пары прогонов при температуре наружного воздуха от 0°C до -8°C очень рекомендую его установить. С прогретого автомобиля снег сходит сам по себе, а комфорт пребывания в прогретом салоне трудно переоценить.
