Вообще покупал я их не себе, а ко мне попали они лишь потому, что попутно заказал у данного продавца себе еще и другую мелочь.
Собственно себе товар я попутно заказывал еще и потому, что у данного продавца к нам платная доставка, 75 центов, но делится на всю посылку, соответственно если заказывать три товара, то доставка каждого будет 25 центов. Вроде мелочь, но некоторые особо хитрые «продаваны» накидывают доставку на стоимость каждого товара в посылке.
В заголовке указана цена за одну штуку, но цена зависит от цвета, всего есть четыре варианта — красный, зеленый, желтый и синий, самый дешевый — красный, самый дорогой — синий и он сегодня будет показан у меня в обзоре.
Упакованы вольтметры в индивидуальные антистатические пакетики, которые лежали в обычном желтом конверте, но на вид ничего не пострадало.
Так как заказывались не мне, то распаковывать все не буду, обойдусь одним, тем более не думаю что у других будут какие-то глобальные отличия.
У меня дома есть подобный мелкий приборчик, но даже он кажется большим в сравнении с обозреваемым у которого размеры составляют 30 (23 без ушек) х 11.2 х 9.5 мм.
Подключение двухпроводное, соответственно вольтметр рассчитан на питание от измеряемой цепи. В принципе не думаю что трудно переделать его под трехпроводное подключение, когда питание и измерительный вход разделены. Длина проводов около 18см.
На плате установлен стабилизатор напряжения ME6203A, выходное напряжение 3.3 Вольта, но в характеристиках заявлен диапазон 2.5-30 Вольт.
Кроме того существует другой стабилизатор с подобной маркировкой, но имеющий входное напряжение всего до 8 Вольт.Индикатор запаян криво, это видно даже на фото. Под индикатором есть еще всякие резисторы.
Светит индикатор ярко, вполне возможно что в некоторых ситуациях даже может быть сильно ярко. Читаемость без светофильтра так себе, а на фото вообще выходит мрак так как вспышка сильно подсвечивает неактивные сегменты.
Попробовал разные фильтры, через два варианта красного вообще почти ничего не видно, что впрочем логично, через зеленый видно, но слабовато. Уже думал что делать, так как фотографировать в таком варианте почти нереально, но потом дома нашел синий светофильтр, вот с ним все просто отлично, хотя наверное если бы он был еще темнее, то было бы даже лучше.
И конечно же немного тестов. Дня начала я проверю ток потребления и напряжение при котором он перестает расти, т.
е. фактически напряжение при котором стабилизатор уже стабилизирует.
Реально вольтметр стартует примерно с заявленных 2.5 Вольт, но из-за того что здесь стоит дисплей синего цвета, то светить он начинает только с 2.7-2.8 Вольта. и то еле-еле. по мере роста входного напряжения увеличивается яркость и ток потребления, начиная с 3.9 Вольта рост прекращается и дальше ток потребления зависит просто от количества включенных сегментов.
Оценка точности измерения.
Тест в диапазоне 2.8035 Вольт показал, что вольтметр завышает показания, кроме того я проверил до максимальных 35 Вольт, реально лучше не использовать его при напряжении выше 30 Вольт.
Но так как здесь «аппаратная» калибровка, то попробовал немного подстроить его. На удивление это оказалось довольно удобно так как регулировка очень плавная, вращение вправо уменьшает показания, влево — увеличивает, немного нелогично но особого значения не имеет.
В общем подал на вход 30 Вольт, вращением подстроечного резистора добился тех же показаний на индикаторе вольтметра и всё.
Лучше для калибровки использовать напряжение порядка 20-30 Вольт, проще регулировать.
В диапазоне 15-30 Вольт почти все отлично, при меньшем напряжении немного занижает, но не критично.
В процессе тестов и калибровки вылезли особенности.
1, 2, 3. На дисплее напряжение 3.71, 3.72, 3.73 Вольта, но входное неизменно. В данном случае это не дрейф последнего знака, а нечто другое. Дело в том, что хоть вольтметр и имеет плавающую точку и якобы при напряжении до 10 Вольт умеет измерять до сотых, на самом деле это не так, при плавном изменении напряжения значения переключаются 3.50, 3.60, 3.70 и т.д. Иногда последний разряд может смениться на 1-3 знака, но тогда показания принимают вид — 3.51, 3.61, 3.71 и т.д. получается что по факту вольтметр имеет только один разряд после запятой, а второй показывает все что угодно, но не то что есть реально. Цифр 4-9 я в последнем разряде не видел вообще.
01 при входном 5.00 так и 4.91 в диапазоне 4.97-5.05, зависит от того растет напряжение или падает.Последнее, что мне не очень понравилось, это низкая скорость измерения, примерно 1 раз в секунду, но для большинства применений это не имеет значения.
В качестве итога могу сказать, что сами по себе вольтметры неплохие, имеют низкую цену, малое потребление, можно легко откалибровать, но реальная точность 1-2 знака после запятой, то что показывает сотые, на самом деле просто имитация.
На этом собственно и все, такой вот микрообзор, надеюсь что окажется полезным.
Получил с AliExpress парочку электронных встраиваемых вольтметров модели V20D-2P-1.1 (измерение постоянного напряжения), цена вопроса 91 цент штука. В принципе можно сейчас и дешевле найти (если хорошо поискать), но не факт что это не будет в ущерб качеству сборки прибора. Вот его характеристики:
И всё было бы хорошо, поставил по месту и пользовался, да попалась на глаза информация о возможности их доработки – добавление функции измерения тока.
Приготовил всё необходимое: двухполюсной тумблер, выводные резисторы – один МЛТ-1 на 130 кОм и второй проволочный на 0,08 Ом (изготовил из нихромовой спирали диаметром 0,7 мм). И целый вечер согласно найденной схемы и руководства по её реализации соединял это хозяйство проводами с вольтметром. Безрезультатно. То-ли догадливости в понимании недосказанного и недочерченного в найденном материале не хватило, то ли имели место отличия в схемах. Вольтметр не работал никак вообще.
Подключаем модуль цифровой вольтметрПришлось выпаивать индикатор и изучать схему. Тут уже требовался не маленький паяльник, а махонький, так, что повозился изрядно. Зато в течении следующих пяти минут, когда вся схема стала доступна обзору, всё–всё понял. В принципе знал, что с этого и нужно начинать, но уж очень хотелось решить вопрос «по лёгкому».
Так родилась эта схема соединения дополнительных электронных компонентов с уже существующими в схеме вольтметра.
Отмеченный синим цветом штатный резистор схемы подлежит обязательному удалению. Скажу сразу отличия от других схем приведённых в интернете нашёл, например соединение подстроечного резистора. Всю схему вольтметра перерисовывать не стал (повторять не собираюсь), начертил только ту часть, которая необходима для доработки. То, что питание вольтметра нужно делать отдельным считаю очевидным, всё-таки начало отсчёта в показаниях должно начинаться с нуля. В дальнейшем выяснилось, что питание от батарейки или аккумулятора не подойдет, ибо токопотребление вольтметра при напряжении в 5 вольт составляет 30 мА.
После сборки вольтметра взялся за суть действа. Мудрствовать не буду, просто покажу и расскажу, что с чем соединить, чтобы всё получилось.
Итак, действие первое – из схемы выпаивается СМД резистор сопротивлением 130 кОм стоящий на входе плюсового провода питания, между диодом и подстроечным резистором 20 кОм.
Второе. На освободившейся контакт, со стороны подстроечника припаивается провод желаемой длины (для пробы удобно 150 мм и лучше красного цвета)
Выпаять СМД резисторТретье. На дорожку соединяющую резистор 12 кОм и конденсатор, с «земляной» стороны припаивается второй провод (например синий).
Теперь согласно схемы и этого фото «вешаем» на вольтметр дополнение: тумблер, предохранитель и два резистора. Тут главное правильно подпаять вновь установленные красный и синий провода, впрочем, не только их.
Блок вольтметр переделываем в А-метрА вот тут проводов побольше, хотя всё и просто:
«полезная нагрузка» — парой соединительных проводов подсоединён э/двигатель
«отдельное питание вольтметра» — аккумулятор с ещё двумя проводами
«выход блока питания» — ещё парочка проводов
После подачи питания на вольтметр сразу высветилось «0,01», после подачи питания на электродвигатель измеритель в режиме вольтметра показал напряжение на выходе блока питания равное 7 вольтам, затем переключил в режим амперметра.
Переключение производил при отключении подачи питания на нагрузку. В дальнейшем вместо тумблера поставлю кнопку без фиксации, так безопасней для схемы и удобней для эксплуатации. Порадовало то, что всё заработало с первой попытки. Однако показания амперметра были отличные от показаний на мультиметре больше чем в 7 раз.
Тут и выяснилось, что проволочный резистор вместо рекомендованного сопротивления 0,08 Ом имеет 0,8 Ом. Ошибся в измерении при его изготовлении в подсчёте нулей. Вышел из положения так: крокодил с минусовым проводом с нагрузки (оба чёрные) подвинул по распрямлённой нихромовой спирали в сторону входа с блока питании, тот момент, когда показания мультиметра и доработанного теперь уже ампервольтметра совпали и стали моментом истины. Сопротивление задействованного участка нихромовой проволоки составило 0,21 Ом (мерил приставкой к мультиметру на пределе «2 Ом»). Так что это даже и не плохо получилось, что вместо 0,08 резистор получился 0,8 Ом.
Тут как не считай, по формулам, всё равно придётся подгонять. Для наглядности результат своих хлопот записал на видеоролик.
Приобретение данных вольтметров считаю удачным, вот только жаль, что их нынешняя цена в том магазине сильно выросла, без малого 3 доллара за штуку. Автор Babay iz Barnaula.
Иногда стоимость отдельного шунта больше стоимости прибора со встроенным шунтом.
После таких доработок собрал вольтамперметр dsn-vc Для подключения нагрузки рекомендую использовать такой же.
Единственным отличием становиться другая компоновка платы и цветовая маркировка проводов. Схема подключения вольтметра Разбираемся с электроизмерительными приборами Катушка прибора имеет низкое сопротивление, и при непосредственном включении в сеть ток будет большим.
как подключить цифровой амперметр вольтметр схема
Питание прибора должно находиться в рамках 4, В. Показания шкалы также умножаются на n.
Расширение пределов измерения производится включением через разделительный или автотрансформатор, а также использованием добавочного сопротивления. Я подавал максимум 56В — больше у меня нету, ничего не сгорело :- , но и погрешность возросла.
Поскольку на странице продавца нет данной информации, то пришлось покопаться в сети и набросать пару схем.
Здесь весьма часто протягивает руку помощи Алиэкспресс, оперативно поставляя китайские цифровые измерительные приборы.
Примерная цена составляет 3,,5 у. Сегменты светятся прилично ярко, цветовая гамма подобрана очень удачно.
Нюанс при подключении китайского вольтметра амперметра
Тут как не считай, по формулам, всё равно придётся подгонять.

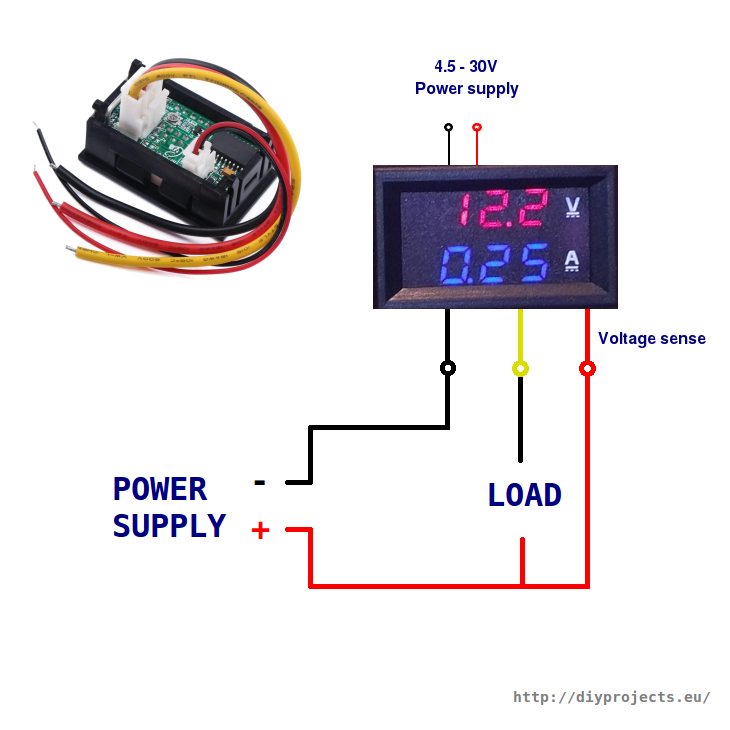

На этом рисунке изображена схема подключения вольтметра и амперметра со встроенным токоизмерительным шунтом. После таких доработок собрал вольтамперметр dsn-vc
Отдельно хочу разъяснить способы подключения ампервольтметра.
Если источник измеряего напряжения работает в диапазоне от 4,5 до 30 Вольт, то тогда схема подключения выглядит так: 2. У приборов на плате имеются подстроечные SMD резисторы с помощью которых, есть возможность подкорректировать показания вольтметра и амперметра.
Подав питание на схему, индикатор начнет светиться.
При подключении устройства в сеть постоянного тока на табло показывается полярность подключения. На каждом шунте имеется маркировка указывающая на какую силу тока он рассчитан.
Чтобы переместить или совсем выключить точку, нужно выпаять ЧИП-резистор R13 10кОм, который находится рядом с транзистором и вместо него запаять обычный резистор 10кОм 0. Если источник измеряемого напряжения работает в диапазоне 0 -4,5 В или выше 30 Вольт, то до 4,5 Вольт ампервольтметр не запустится, а при напряжении более 30 Вольт он просто выйдет из строя, во избежание чего следует воспользоваться следующей схемой: О проводах из комплекта: — провода трехконтактного разъема тонкие и выполнены проводом 26AWG — толще тут и не нужно.
В этой статье речь пойдет о довольно дешевом, но очень распространенном китайском вольтамперметре с маркировкой dsn-vc
Правильное подключение вольтамперметра
Ток, потребляемый вольтметром, составил около 15мА и менялся в зависимости от количества засвеченных сегментов.
При выходном напряжении более 12В стабилизатор напряжения LCV включается в работу и тем самым поддерживает постоянное напряжение на вентиляторе не более 12В. Делать ее нужно проводом потолще.
Вольтметр переменного тока показывает действующее значение напряжения. Схема включения вольтметра с добавочными сопротивлениями Увеличение предела измерения производится включёнием последовательно с прибором добавочного сопротивления Rдоб.
Схема подключения вольтметра амперметра к регулируемому блоку питания В нижней части схемы вентилятор и китайский вольтметр амперметр подключаются через стабилизатор напряжения LCV к выходу диодного моста параллельно конденсатору С1.
На мой взгляд, корпус устройства немного маловат — светодиодные матрицы вплотную прилегают к внутренней стороне корпуса и при установке модуля в лицевую панель приборов фиксаторам не оставлено место для маневра.
Давайте детально рассмотрим две модели самых популярных вольтметров амперметров китайского производства. Контакты Как подключить вольтметр амперметр Очень часто начинающие радиолюбители задают один и тот же вопрос: — Как подключить универсальный китайский вольтметр амперметр к самодельному зарядному устройству или регулируемому блоку питания?
На этом рисунке изображена схема подключения китайского вольтметра амперметра второй модели к регулируемому блоку питания. Для подключения нагрузки рекомендую использовать такой же. Измеряемое напряжение В; ток А. Поскольку электронная начинка ампервольтметра питается напряжением 4, вольт, то есть два способа подключения: 1. Выпаял индикатор, срисовал схему нумерация деталей показана условно : К сожалению, чип остался неопознанным — маркировка отсутствует.
Схема подключения вольтметра амперметра и вентилятора к зарядному устройству из компьютерного блока питания Скачать схему подключения вольтметра амперметра и вентилятора к зарядному устройству Питание прибора осуществляется от отдельного источника питания в данном случае это пяти вольтовая зарядка от телефона, которую легко разместить в корпусе блока питания. Эта катушка находится на одной оси с постоянным магнитом в приборах, используемых в сети постоянного тока, или с другой катушкой — в устройствах переменного напряжения.
Китайский вольтамперметр dsn-vc У первого слева три толстых провода черный, синий, красный и два тонких черный, красный. Я подавал максимум 56В — больше у меня нету, ничего не сгорело :- , но и погрешность возросла. В принципе можно сейчас и дешевле найти если хорошо поискать , но не факт что это не будет в ущерб качеству сборки прибора.
Как подключить цифровой вольт амперметр из китая
Ток, потребляемый вольтметром, составил около 15мА и менялся в зависимости от количества засвеченных сегментов.
Вольтметр амперметр BY42A рассчитан на более высокое измеряемое напряжение — до В, но напряжение питания прибора должно находиться в пределах 3, В.
Видать раньше выпускались индикаторы, в которых толстые провода имели цвет черный, красный и желтый, поэтому в интернете можно найти вот такую картинку: Подключение прибора WR В нашем случае данный разъем имеет синий, черный и красный провода, и черный провод находится в разъеме посередине, поэтому мы решили еще раз их перепроверить.
Теперь прибор готов к применению.
Первым делом подозрения упали на шунт. Друзья, желаю вам удачи и хорошего настроения! Как подобрать шунт? Вместо него я взял несколько резисторов типоразмера и сопротивлением 0.
Примерная цена составляет 3,,5 у. При подключении устройства в сеть постоянного тока на табло показывается полярность подключения. Цифровой прибор может запитываться как от отдельных источников, так и от одного эксплуатируемого и измеряемого источника напряжения.
Эти конструкции отличаются компактностью, а точность такого аппарата зависит от качества встроенного контроллера.
Подключение вольтметра Напряжение на источнике питания или элементе цепи измеряется аппаратом, который подключается параллельно устройству. Переключение производил при отключении подачи питания на нагрузку. Схема подключения вольтметра амперметра и вентилятора к зарядному устройству из компьютерного блока питания Скачать схему подключения вольтметра амперметра и вентилятора к зарядному устройству С зарядным устройством из компьютерного блока питания все понятно. Давайте рассмотрим схему подключения китайского вольтметра амперметра первой модели к регулируемому блоку питания.
Китайский вольтамперметр dsn-vc Для тех, кто не совсем понял: черный толстый провод подключается на минус источника, красный на плюс начнет показывать вольтметр , синий толстый провод подключается к нагрузке, а со второго конца нагрузки уходит на плюс источника показывает амперметр.
Китайский вольтамперметр dsn-vc На освободившейся контакт, со стороны подстроечника припаивается провод желаемой длины для пробы удобно мм и лучше красного цвета Выпаять СМД резистор Третье.
3 НЕДОСТАТКА КИТАЙСКОГО ВОЛЬТАМПЕРМЕТРА КОТОРЫЕ НАДО ЗНАТЬ ПРИ ПОКУПКЕ.
Не совсем он мне подходил в блок питания (показания не от нуля — но это расплата за питание от измеряемой цепи), зато недорого.
Решил взять и разбираться на месте.
Выпаял индикатор, срисовал схему (нумерация деталей показана условно):2. После доработки по п.1 диапазон измеряемого напряжения увеличивается до 99.9В (ранее он был ограничен максимальным входным напряжением стабилизатора DA1 — 30В). Коэффициент деления входного делителя около 33, что дает нам максимально 3 вольта на входе DD1 при 99,9В на входе делителя.
Я подавал максимум 56В — больше у меня нету, ничего не сгорело :-), но и погрешность возросла.
3. Если пересчитать делитель, то «показиметр» можно использовать не только как вольтметр — например, можно сделать индикацию тока, температуры и т.п.
4. Чтобы переместить или совсем выключить точку, нужно выпаять ЧИП-резистор R13 10кОм, который находится рядом с транзистором и вместо него запаять обычный резистор 10кОм 0.125Вт между дальней от подстроечного ЧИП-резистора контактной площадкой и соответствующим управляющим сегментным выводом DD1 — 8, 9 или 10.
Штатно точка засвечивается на средней цифре и база транзистора VT1 соответственно через ЧИП 10кОм подключена к выв. 9 DD1.
Ток, потребляемый вольтметром, составил около 15мА и менялся в зависимости от количества засвеченных сегментов.
После описанной переделки весь этот ток будет потребляться от внешнего источника питания, не нагружая измеряемую цепь.
Также в Интернете встречаются иные модификации этого модуля, но суть переделок от этого не меняется — если Вам попался не такой модуль, просто скорректируйте схему по плате, выпаяв индикатор или прозвонив цепи тестером и вперед!
Enjoy!
Никогда не затаривался у китайцев? Пришло время начать!
Камрад, регистрируйся на Али по нашей ссылке.
Ты получишь скидочный купон на первый заказ. Не тяни, условия акции меняются.
Куплено и опробовано читателями или в лаборатории редакции.
Цифровой ампервольтметр из Китая используется для оснащения самодельных зарядных устройств или питающих блоков.
При цене в несколько долларов, он отображает точные показания. Однако, народные умельцы часто сталкиваются с проблемой подключения техники.
Мы составили собственный рейтинг актуальности ходовых товаров — популярные товары из Китая 2019. Наша компания является партнером сети интернет-магазинов, в которых в режиме онлайн вы можете приобрести по выгодным ценам измерительную технику и многое другое. Решение всех организационных вопросов по сделке мы берем на себя.
Наша компания специализируется на транспортно-экспедиционных услугах, поэтому мы беспроблемно организуем доставку по всему миру. При необходимости мы окажем помощь в растамаживании приобретенной продукции на наш контракт или контракт клиента. В зависимости от обстоятельств, параметра груза и пожеланий заказчика, он может быть доставлен в срок от двух дней. Наши тарифы за доставку – от 0,9 долларов за килограмм веса товара.
Доставка товара из страны Поднебесья осуществляется любым видом транспорта.
Удобнее транспортировка морем, дешевле обойдется перевозка железнодорожным транспортом, немного быстрее доставка по автомагистрали и оперативно – самолетом. Через нашу компанию можно оформить доставку любого вида груза:
Рынок электротехнического оборудования, произведенного в стране Поднебесья, предоставляет большой выбор различной аппаратуры, однако не каждой из них покупатели довольны, это не касается электронных наборов для самостоятельной сборки из Китая. К категории проверенных и надежных относятся недорогие экземпляры техники:
Цифровой вольтметр из Китая состоит из двух составляющих элементов – непосредственно самого аппарата и проводов с разъемами.
В современных моделях они идут с ключом, поэтому риски неправильного сбора конструкции сведены к нулю.
Схема подключения вольтметра амперметра из Китая зависит от планируемого его типа. Простой вид подключения актуален в случае, если целью мероприятия является измерение напряжения в электрической сети, часто используется в системе умный дом из Китая. В такой ситуации достаточно соединения основных проводов с источником питания и с элементом нагрузки. При использовании стороннего питающего источника, схема усложняется необходимостью к нему подключения дополнительных проводков.
Аппарат подключается к разным источникам питания, к параметрам которых применяется ограничение в 4,5-30В. Черный проводок всегда соединяется с минусом блока, а красный – с его плюсом.
Если подключение вольтамперметра из Китая к зарядному устройству было произведено правильно, то на экране должны засветиться показания. Следующим шагом станет подсоединение синего провода к нагрузке, второй конец от которого должен быть соединен с плюсом блока питания.
Подключение цифрового ампервольтметра из Китая dsn vc288 проводится по стандартной методике. Различия могут заключаться в цвете проводов. Толстые шнуры подключаются к источнику питания и к нагрузке, а тонкие – к сторонним источником.
3. Сразу обнаружил что отдельный разьем питания отсутствует (не впаян). А значит он должен питаться от входного напряжения, которое ограничено теми же 4,5..30V. Нижний начинается не от 0, и даже верхний предел вызывает сомнения, в даташите на HT7130-1 (Holtek) он ограничен 24V, оригинального даташита не нашел.
Достаточно удобно, когда на блоке питания установлен индикатор, показывающий постоянное напряжение и ток. При питании нагрузки всегда можно видеть падение напряжения, величину потребляемого тока. Но не все источники питания оснащены амперметрами и вольтметрами. У покупных, более дорогостоящих блоков питания они имеются, а вот у дешевых моделях их нет. Да и в самодельных БП их не всегда ставят. Сегодня имеется возможность приобрести за небольшие деньги цифровой модуль измеритель индикатор постоянного тока и напряжения (Китайский вольтметр амперметр). Стоит этот модуль в пределах 3х баксов. Купить его можно посылкой из Китая, на ближайшем радиорынке, магазине электронных компонентов.
Сам этот Китайский цифровой модуль вольтметра, амперметра измеряет постоянный ток (до 10, 20 ампер, в зависимости от модели) и напряжение (до 100, 200 вольт). Он имеет небольшие, компактные размеры. Легко может монтироваться в любые подходящие корпуса (нужно вырезать соответствующее отверстие и просто его туда вставить).
На задней части, на плате имеются два подстроечных резистора, которыми можно производить коррекцию показаний измеряемых величин тока и напряжения. Точность у этого цифрового Китайского модуля вольтметра и амперметра достаточно высока — 99%. Экран имеет трехсимвольное табло красного (для напряжения) и синего (для тока) цвета. Этот блок питается от постоянного напряжения от 4 до 28 вольт. Потребляет мало тока.
Сама установка, электрическое подключение к схеме блока питания достаточно проста. На измерительном модуле тока и напряжения имеются такие провода: три тонких провода (черный минус и красный плюс питания модуля, жёлтый для измерения постоянного напряжения относительно любого черного), два толстых провода (черный минус и красный плюс для измерения силы постоянного тока).
Этот Китайский модуль амперметра, вольтметра можно питать как от самого источника, на котором измеряем электрические величины, так и независимым блоком питания.
Итак, после монтажа в корпус измерителя мы спаиваем вместе два чёрных провода (тонкий и толстый), это будет общий минус, который мы и припаиваем к минусу блока питания. Спаиваем вместе тонкие провода красного и желтого цвета, подсоединяем их к выходу (плюса) источника питания. К толстому красному проводу, относительно спаянных чёрных проводов, подключаем саму электрическую нагрузку (это будут провода выхода блока питания).
Важно заметить, что для правильного измерения постоянного тока важна полярность токовых проводов. То есть, именно толстый красный провод должен быть выходом блока питания. В противном случае данный цифровой амперметр будет показывать нули на своем табло. На обычном блоке питания (без функции регулирования напряжения) на индикаторе можно отслеживать только падение напряжения. А вот на регулируемом источнике питания будет хорошо видно, какое напряжение вы сейчас имеете при его выставлении.
Видео по этой теме:
youtube.com/embed/G2WqP9Zsahw» frameborder=»0″>
P.S. В целом подключение этого цифрового Китайского модуля вольтметра, амперметра на должно составить труда. При последующем использовании вы оцените его работу, вам она понравится. Наиболее популярным считается трёхсимвольный измерительный блок, хотя немного подороже будет стоит четырехсимвольный, у которого точность измерения уже не 99%, а 99,9%. Данные цифровые модули, измеряющие постоянный ток и напряжение, бывают и отдельного типа, то есть один такой блок является либо амперметром или вольтметром. Экран у них побольше.
Для своего следующего проекта (переделка ATX BP 580W в лаборатории) купил указанный выше индикатор. Не сразу и не вовремя выяснилось, что ввод питания гальванически связан с минусовым вводом Шунтов. Это дает ощутимую ошибку при питании индикатора от того же источника, от которого измеряется ток (погрешность до ампера с моим шунтом на 50а!).
Можно было, конечно, нагреть еще дежурный и от нее индикатор, но мне он показался слишком толстым и я решил ловить сам индикатор.
Поискав в интернете нашел брата-близнеца YB27VA и его модельную схему. Сразу скажу, что схема моего устройства немного другая. Суть переделки заключается в репутации дифференциального входа операционного усилителя AD8605 (обозначенного как B3A) от общей подачи проволоки. Для переделок потребуются начальные инженерные навыки реверса (убедиться, что схема такая же), пайка мелких деталей и знание закона Ома 🙂
Схема до доработки:
Следы, отмеченные красным.От резистора R6 решили отказаться, так как кажется, что он нужен только для того, чтобы амперметр показывал «0» при выключенном шунте. Также перенос AD8605 (2 ноги) не нужен (судя по тестам в симуляторе).
Вторая переделка решает проблему, связанную с тем, что индикатор не «видит» первые ~ 180 мОм тока, то есть при подаче на шунт 1а прибор показывает 0,8а, если подать 0,2, затем ноль и так далее.
Это связано с смещением входа OU и ADC.Его можно рассчитать, зная сопротивление шунта и величину, на которую устройство «врет». У меня на подъезде ОУ досталось 270МКВ. Это смещение легко создать искусственно, добавив в схему один резистор, в результате прибор начнет измерения с нуля.
В моем случае пришлось добавить резистор 1140ком от интегрального стабилизатора на 3В на «+» вход ОУ. Этот резистор вместе с R7 и шунтом образует делитель, задающий начальное смещение.
Составной резистор получился ровно столько, сколько нужно, из-за ошибки одного из них 🙂
В итоге теперь измеряет от 50 мА до 50 А с минимальным шагом примерно 20 мА ( 0 тоже показывает). Линейность тоже не подкачала, но иногда пропускает единицу, например с 0,12 сразу скачет на 0,14.
Достигнутая точность меня приятно удивила, получился настоящий измерительный прибор, который можно использовать в лабораторных БП в качестве основного индикатора.Чему даже можно поверить 🙂 (это касается по крайней мере нынешних).
Непонятно, почему китайцы решили сэкономить пару копеечных деталей. Стоимость их явно на порядок ниже остальных компонентов, того же AD8605 например. Используйте хорошие приборы 🙂
Еще картинки с результатами измерений:
P.S. Я уже хотел опубликовать статью, но решил проверить — а как там с натяжением? Оказалось, что это тоже нехорошо.- На 0,1В девайс врет, и это шикарно, что не колет, потому что подделан нижний резистор. Но я все же запаял резистор на 20м и результат меня сделал)
В настоящее время от всевозможных электронных устройств По тем или иным причинам от работы остаются различные блоки питания, как импульсные, так и собранные на низкочастотных трансформаторах. Их использование начинающими радиолюбителями в качестве лабораторного источника питания затруднительно из-за наличия определенного стабилизированного напряжения на выходе.Однако недорогие миниатюрные модули регуляторов напряжения и регуляторов тока позволяют успешно сочетать такие же миниатюрные цифровые вольтметры и амперметры.
лабораторные блоки Power, порой даже без изготовления нового, более вместительного корпуса.
Остался блок питания, выдавший на выходе стабилизированное напряжение 5В. Естественно, появилось желание более интенсивно заняться его любительскими потребностями. Более того, регулировка напряжения от 5,5 вольт до максимума, который можно было произвести с помощью быстродействующего резистора, уже была.А ток в розетке легко доходил почти до одного ампера.
Для достижения желаемого необходимо установить на лицевую панель измерительный прибор — вольтамперметр, регулятор напряжения (переменный резистор вместо подтверждения), переключатель типа измерения (вольтметр — это амперметр) и соединительные клеммы.
Оказалось совсем непросто. Вольтметр китайского производства, модифицированный этим методом до тех пор, пока измерение и ток, для более плавной и точной настройки, также является клавиатурой PC-1 и соединительными клеммами двух типов — стандартными для источников питания и разъемом RCA «Тюльпан» — в качестве которого очень удобно показала себя в этом качестве.
Схема подключения дополнительных устройств ввода совсем не сложная, а ее реализация занимает меньше времени, чем рисование. Измеритель мощности лучше сделать отдельно, через интегральный стабилизатор на 5 вольт, как вариант от подходящих батареек или батареек, тогда индикация выходного напряжения будет начинаться с нуля. На нем установлен переключатель просмотра измеряемой величины ПК-1 и необходимые дополнительные опции.схемы электронных компонентов. Требуется предохранитель.
Все подошло, разве что пришлось немного обрезать край PCB и модуль с выпрямителем и стабилизатором напряжения, с дополнительной обмоткой штатного трансформатора, поместить в изолированную «коробку» (она оранжевого цвета) и занять ему место внутри радиатор (не нагревается).
Корректировка показаний вольтметра и амперметра прошла без осложнений. Показания вольтметра регулируются расположенным на его плате быстродействующим резистором SMD, а амперметром — по изменению сопротивления измерительного резистора, обозначенного на схеме как «R измерительного резистора 0.
2 Ом ». Показания тока даны в амперах. Показания относительно образцового счетчика выставлены достаточно точно, но до конца еще не понят нюанс: выставьте показания вольтметра и они совпадают с образцовым идеалом, но после он несколько выставил показания амперметра показания вольтметра. И наоборот. Поэтому пришлось выбирать, чьи показания будут соответствовать, а чьи «показания» надо будет поправить.
Это получилось в результате блока питания: с дисплеем регулируемого выходного напряжения, с возможностью узнать текущий потребляемый ток (необходимо нажать кнопку переключателя ПК-1) и два типа соединительных клемм.Собирать «с нуля» свой первый БП не начинающий радиолюбитель, оптимальная версия — это доработка под свои нужды. Бабай Из Барнаула.
Обсудить схему цифрового вольтамперометра
Я уже делал пару обзоров такой штуки (см. Фото). Те девайсы заказывал не себе для друзей. Удобное устройство для самодельной зарядки и не только. Тоже позавидовал и решил заказать себе.
Заказал не только вольтамперметр, но и самый дешевый вольтметр.Решил собрать блок питания на свою самоделку. Какой из них ставить решающий только после того, как товар будет собран полностью. Наверняка найдутся заинтересованные люди.
Заказал 11 декабря. Была небольшая скидка. Хотя так цена невысокая.
Посылка шла больше двух месяцев. Левый трек продавец отдал от Wedo Express. Но все равно посылка дошла и все работает. Формально нареканий нет.
Так как именно этот прибор решил вообразить в свой блок питания, то расскажу о нем немного подробнее.
Дьявол приехал в стандартной полиэтиленовой упаковке «Пропупус» изнутри.
На данный момент товара нет в наличии. Но это не критично. На Али сейчас много предложений от продавцов с хорошим рейтингом. Причем цена неуклонно снижается.
Устройство дополнительно переплавлено в антистатический пакет.
Внутри собственно устройство и провода с разъемами.
Ключевые разъемы. Наоборот не вставлять.
Размеры просто миниатюрные.
Смотрим, что написано на странице продавца.
Мой перевод с настройками:
-Простое напряжение: 0-100В
— Несоответствующая схема питания: 4,5-30В
-Минимальное разрешение (B): 0,01В
— потребление: 15-й
-Предполагаемый ток: 0,03-10а
— Разрешение мнемосхемы: 0,01A
Все то же, но очень кратко, на боковой стороне продукта.
Сразу разобрал и заметил, что не хватает мелких деталей.
Но в предыдущих модулях это место занимал конденсатор.
Но цена отличилась в самой большой.
Все модули похожи на братьев-близнецов. Также есть опыт подключения. Небольшой разъем предназначен для подбора схемы. Кстати, при напряжении ниже 4В синий индикатор становится практически незаметным. Поэтому следите за техническими характеристиками Устройства, обслуживающие менее 4,5В. Если вы хотите измерить с помощью этого прибора напряжение ниже 4В, вам необходимо запитать схему от отдельного источника через «тонкопроволочный разъем».
Ток потребления аппаратом 15мА (при питании от 9В «Корона»).
Три толстых соединителя — измерительные.
Есть два регулятора точности считывания (IR и VR). На фото все ясно. Резисторы прочные. Поэтому крутить (ломать) часто не рекомендую. Красные провода — выводы по напряжению, синие — по току, черные — «общие» (соединены между собой). Цвета проводов соответствуют цвету свечения индикатора, не путайте.
Головной чип без названия.Был когда-то, но разрушен.
А теперь проверю точность показаний на пробной установке П320. То же самое для ввода откалиброванных напряжений 2В, 5В, 10В, 12В, 20В, 30В. Изначально устройство бралось за одну десятую вольта на некоторых пределах. Ошибка незначительная. Но подстроил под себя.
Видно, что показывает практически идеально. Настроен на правильный резистор (VR). При вращении ворона по часовой стрелке прибавляет, при вращении против — снижает показания.
Сейчас посмотрю, как меряют ток. Свернуть схему от 9В (отдельно) и подать примерный ток от установки P321
Минимальный порог, с которого ток тока 30мА начинает корректно измеряться.
Как видите, ток измеряет достаточно точно, так что подгоночный резистор крутить не буду. Прибор измеряется правильно и на токах более 10а, но при этом шунт начинает нагреваться. Скорее всего, нынешний лимит именно по этой причине.
С током 10а тоже долго ездить не рекомендую.
Более подробные результаты калибровки в таблице.
Дьявол понравился. Но есть недостатки.
1. Valpi V и A окрашены, поэтому в темноте их не будет видно.
2. Функция повторного включения измеряет ток только в одном направлении.
Хочу обратить внимание на то, что вроде бы устройства одинаковые, но у разных продавцов они могут отличаться друг от друга. Будь осторожен.
На своих страницах продавцы часто публикуют неверные схемы подключения. В этом случае претензий нет. Вот только чуть-чуть (схема) изменена на более понятную глазу.
С этим аппаратом, на мой взгляд, все понятно. Теперь я расскажу о втором приборе, о вольтметре.
Заказал в тот же день, но у другого продавца:
Купил за 1,19 доллара.
Даже по сегодняшнему курсу — смешные деньги. Так как в итоге не ставил сей девайс, кратко пройдусь по нему.При тех же габаритах цифры намного больше, что естественно.
Это устройство не имеет подрезанного элемента. Следовательно, его можно использовать только в том виде, в котором отправлено. Будем надеяться на сознательность китайцев. Но я проверю.
Установка такая же P320.
Более подробно в виде таблицы.
Этот вольтметр хоть и оказался в разы дешевле Воламперметра, но его функционал меня не устроил.Он не измеряет ток. А напряжение питания совмещено с измерительными цепями. Поэтому ниже 2,6В не измеряет.
Оба устройства имеют абсолютно одинаковые габариты. Поэтому заменить одну на другую в своей самоделке — дело минутное.
Решил собрать блок питания на более универсальном вольтамперометре. Аппараты недорогие. Нагрузки на бюджет не возят. Вольтметр еще есть в наличии. Главное, чтобы устройство было хорошее, а приложение всегда было.
Просто из магазина вытащил и недостающие комплектующие для блока питания.
Врет уже несколько лет это комплект самовращения.
Схема простая, но надежная.
Полнота проверки бессмысленна, времени прошло много, претензии предъявить поздно. Но вроде все на месте.
Полосовой резистор (в сборе) слишком узкий. Я не понимаю его смысла. Остальное сбудется.
Все недостатки линейных стабилизаторов мне известны.Что-то более достойное у меня нет ни времени, ни желания, ни возможности. Если потребуется более мощный блок питания с высоким КПД, то я подумаю. А пока будет то, что сделано.
Сначала накормил плату стабилизатора.
На работе нашел подходящий чехол.
Перемотал вторичку торкер-транса на 25В.
Подберите мощный радиатор на транзистор. Все это засунули в корпус.
Но одним из важнейших элементов схемы является переменный резистор.Взял многооборотный типа СП5-39Б. Высочайшая точность выходного напряжения.
Вот что случилось.
Немного небрежно, но основная задача сделана. Все электрические части я защищал сам, себя тоже защищал от электрических частей 🙂
Осталось немного «приподнять». Распишу корпус из канистры и сделаю лицевую панель более привлекательной.
Вот и все. Удачи!
Электрические цепи стали неотъемлемым атрибутом современной жизни.Они пронизывают практически все, и люди даже не думают, что стоит исчезать электрический току. И наш мир будет подвержен серьезной опасности. Что такое ток, можно ли его измерить и что эти показания дадут обычному человеку?
Законы поведения тока изучают в школе, и, в принципе, каждый старшеклассник знает об этом движении электронов внутри проводника и получил название электричества. Но любое движение на природе — пусть движение воды в реке, движение воздушных масс или зарядов — может совершить определенную полезную работу.И это уже интересно с практической точки зрения.
Зная мощность, длительность воздействия, направление приложения любой силы, вы можете использовать ее при решении тех или иных жизненно важных вопросов.
Поэтому ученые так заняты изучением окружающей среды и созданием устройств, позволяющих все измерения и вычисления. Для получения отчетов о силе тока был изобретен прибор амперметр. Он позволяет определить количество заряженных частиц, которые за единицу времени проходят через известное сечение проводника, то есть текущий ток.
Амперметр можно измерить в любой электрической цепи. Этот прибор легко узнать, он обозначается латинской буквой А. Поскольку ток разный, в пределах от миллиампер и выше, существуют разные приборы или универсальные по мощности, у которых меняется предел измерения. А для постоянных и нужны амперметры разных типов.
Магнитоэлектрическое устройство можно определить в цепях, подключенных к постоянному напряжению. Тип обнаружения и индукции — измерение переменных токов. Все остальные виды могут быть универсальными.
Амперметры электродинамического и магнитоэлектрического исполнения отличаются высокой чувствительностью и точностью.
Амперметр любого типа включает последовательно нагрузку, затем через него проходит тот же ток, что и по схеме.Чтобы не влиять на ток, не загораживать его, устройство выполнено с низким входным сопротивлением. Необходимо помнить, что подключив амперметр параллельно нагрузке (неправильное подключение), весь ток будет проходить через нее по принципу наименьшего сопротивления. Забыв, как подключить амперметр, можно просто сжечь прибор!
Перед выбором устройства необходимо узнать текущий тип — переменный или постоянный.
После этого взяв соответствующий амперметр (в маркировке шкалы обычно указывают волновой знак для переменного напряжения, а прямую — для постоянного) установите на нем максимальный предел измерения и только потом думайте, как подключить амперметр к цепи.После этого нужно снять показания прибора. Если они значительно меньше выставленного предела измерения, например, стрелка находится в первой половине шкалы, отсчитывающей от нуля, то необходимо переставить предел на единицу вниз. Показания более точны, когда стрелка расположена во второй половине шкалы.
Постоянные токи присутствуют во многих электронных схемах, особенно это касается источников питания, различных зарядных устройств.Чтобы починить такие устройства мастерам достаточно лишь знать, как подключить амперметр. На практике обычный человек, не связанный с электроникой, тоже может применить эти знания, например, чтобы определить, сколько заряда держит аккумуляторная батарея с камеры.
Возьмите полностью заряженный аккумулятор. Предположим, это 3,5 вольта (В). Подбирают лампочку на такой номинал и собирают схему: батарея измерительный прибор — лампочка. Запись, показывающая амперметр. Например, лампочка потребляет ток в вершине 150 миллиампер (МА), а на батарее (мАч) записана емкость 1500 миллиампер (мАч), что означает, что хорошая батарея должна давать ток при 150 мА около 10 часов. !
Любое бытовое электрическое устройство представляет собой нагрузку, потребляющую переменный ток.Но, рассматривая вопросы быта, важное понятие. Электроэнергия остается, потому что платят ровно за киловатты (кВт). Что такое амперметр в этом случае? Устройство косвенного измерения. С его помощью распознаем ток и применяем формулу:
P = IU (OMA), где I — ток (а), U — напряжение (B),
вычисляем мощность (P) (Вт).
Например, на приборе теряется информация о его параметрах, в данном случае не без измерений. Или необходимо рассчитать мощность потребления электроэнергии любого здания, где учесть все приборы просто невозможно. Затем на вход силового щита подключают мощный амперметр и измеряют. Но в последнем случае нужна толерантность, которая есть только у профессиональных электриков!
Иногда при разрыве электрической цепи включить измерительный прибор технически невозможно, и ток необходимо измерять (по обычным и высоковольтным электрическим цепям).Как подключить амперметр в этом случае? Для этого был разработан прибор бесконтактного измерения токоведущих клещей. Принцип его действия основан на том, что любой ток, проходящий по проводнику, создает некоторое электромагнитное поле. Величина этого поля тем больше, чем больше сила тока. Измеряя показатель напряженности поля и преобразовывая эти данные, получают реальное значение силы, выраженное в амперах.
Это очень удобный способ проведения измерений, ведь вам не нужно долго думать, как подключить амперметр.
Можно подключить клещей напрямую к зарядному устройству и любой электрической цепи на изолированном проводе и прочитать показания.
Вроде проще: подключил автомобильный аккумулятор к зарядному, подождал часов десять и корпус готов — заряжен. На самом деле очень важно контролировать ток заряда, перезарядка так же вредна, как не полностью заряженный аккумулятор. Это может привести к сокращению его срока службы.Поэтому желательно подумать, как подключить амперметр к зарядному устройству.
Когда цепь собрана и включена, амперметр показывает значение тока заряда. Если аккумулятор исправен, но разряжен, он постепенно берет заряд. То есть ток заряда начнет медленно уменьшаться (в течение нескольких часов), пока не остановится на определенном значении. Когда это случилось, желательно отключить аккумулятор от зарядного устройства. Если происходит резкое снижение тока от начального значения (за полчаса), значит, аккумулятор неисправен.
В очень хороших зарядных устройствах есть функция регулировки зарядного тока. Затем в начале процесса следует выставить ток заряда в десять раз меньше номинальной емкости аккумулятора, которая указана в его технических параметрах.
Источник питанияПрошу прощения, если этот пост снова стал очередным новичком в электронике. У меня есть степень инженера в области аудио, но я недавно увлекся электроникой и учусь по ходу дела.
Я пытаюсь собрать настольный блок питания из старого блока питания ATX, который у меня есть.
Я проверил блок питания ATX, а также провел исследования и знаю, что между всеми выходами блока питания имеется общая земля .
Я недавно купил 3 амперметра вольтметра 100В 50А.
Технические характеристики:
Напряжение проводки: 4,5-30 В постоянного тока
Примечание: максимальное входное напряжение не может превышать 30 В, в противном случае существует опасность ожога.
Рабочий ток: ≤20 мА
Диапазон измерения: DC 0-100V 0-50A
Минимальное разрешение (В): 0.1В
Частота обновления: ≥100 мс / раз
Точность измерения: 1% (± 1 цифра)
Минимальное разрешение (А): 0,01 А
Рабочая температура: от -15 до 70 ° C
Я хотел бы иметь 3 комплекта крепежных столбов, это будет моя «нагрузка» , 12В, 5В и 3,3В. В каждой схеме будет свой вольтметр-амперметр. Я знаю, что проблема, , но также причина того, что они такие недорогие, , в том, что шунт подключен к отрицательной стороне нагрузки, и я знаю, что это может быть серьезной проблемой, потому что все выходы имеют общую землю.Я просто не уверен, что ПОЧЕМУ это проблема.
Я подумал о том, чтобы разместить респектабельные реле (управляемые тумблером) на минусе каждого шунта, чтобы иметь возможность отключать счетчики, которые я не использую. Но это, в свою очередь, означало бы, что я не могу использовать более одного выхода одновременно.
Я подумал об этих двух вариантах, но не уверен, решат ли они проблему, потому что счетчики по-прежнему связаны с общей землей:
Пожалуйста, простите меня, я не составлял никаких схем, потому что не уверен, что это вообще сработает.
МОИ ВОПРОСЫ
Пожалуйста, помогите. Извините, если мой пост непонятен. Если мне нужно составить какие-то схемы, я могу, хотя они будут элементарными.
Это вольтметр, которым я люблю пользоваться. 3 usd новости для меня — это большой труд. Его версия у меня дома в красно-синем и зеленом цветах. Вольтметр понравился и инженеры-электронщики из моих друзей práce. Почему?
Из-за своего цветного дисплея отличный.
Вольтметр очень точный, точность + — 0,1В
Имеет долгий срок службы (продал 100+ и сломалась только одна)
Вольтметр может быть помещен в панель с ручками.
Показывает один знак после запятой, что является условием точного измерения..
Некоторые вольтметры могут калибровать вольтметры. Все они выглядят одинаково, но печатная плата в любом случае отличается, все печатные платы точны + -0,1 В
Вольтметр может работать в двух режимах
Первый режим: Автономное питание
Вольтметр может питаться от того же источника, а источник измеряемого диапазона вольтметра
в автономном режиме составляет 4,5–30 В
Второй режим: с внешним источником питания
Внешний источник питания с возможностью выбора напряжения от 4.
От 5 до 30 В. Внешний источник питания подключается к красному и черному проводу.
Диапазон измерения 0 — 100В . Желтый или белый провод подсоединяется к плате с плюсом для измеряемого источника 0-100 В (0-99 В).
Где купить этот вольтметр?
У меня хороший опыт работы с продавцами ebay и китайскими интернет-магазинами Tinydeal или Buyincoins.Цена вольтметра составляет около 2-3 долларов США, включая доставку (бесплатная доставка)
.Полезный вольтметр.
Вольтметрможет использоваться для измерения напряжения на автомобильном аккумуляторе (автономный режим), электровелосипеде, батареях (0-100 В), фотоэлектрической панели и других устройствах постоянного тока с напряжением 0-100 В.
Однофазный цифровой вольтметр серии PZ666
Резюме и применение:
Цифровой вольтметр серииPZ666 — это новое поколение программируемых приборов, в основном применяемых для измерения и индикации в реальном времени. напряжение в электрической цепи, подходящее для случаев с относительно высокими требованиями к качеству электроэнергии и безопасности электроэнергии, а также в случаях с автоматикой.
1. Основные функции и характеристики:
◆ Измерение и индикация в реальном времени значений тока и напряжения силовой цепи.
◆ Диапазон отображения инструмента программируется.
2. Спецификация модели и описание выбора:
(Единицы: мм)
| Модель | Дисплей измерений | T (связь) | Внешний размер | Режим отображения | ||||||||
Напряжение переменного тока | Напряжение переменного тока | Постоянный ток | ||||||||||
PZ666-1 | ● | | | | 960003 | 9000|||||||
PZ666-2 | ● | | | | @ | 72 × 72 9044 904472 × 72 9042 | | | | 9000 2 @ | 96 × 96 | |
PZ666-4 | ● | | | | 9044 9044 9044 PZ666-6 | ● | | | | @ | 80 × 80 | |
| -8 | | @ | 120 × 120 | |||||||||
PZ666-1D | | | ● | ● | ||||||||
PZ666-2D | | | ● | | @ | 72 × 72 | ||||||
PZ666-3D | | | ● | 9044 | | PZ666-4D | | | ● | | @ | 48 × 48 |
| ● | | @ | 80 × 80 | |||||||||
PZ666-8D | | | 3 | 120 | ||||||||
Примечание:
● означает внутренние функции прибора
＠ означает расширяемые соответствующие дополнительные функции этой серии инструментов.
3. Основные технические характеристики и параметры:
Технические параметры | индекс | |||||
Класс точности | Класс 0,5 | 0003Напряжение | Номинальное значение | AC / DC (0 ~ 660) В, другие специальные характеристики могут быть выполнены по индивидуальному заказу | ||
Перегрузка | Непрерывно .2 раза, мгновенно: 10 раз / 5 с | |||||
Сопротивление | ≤1 Ом | |||||
Сила тока | Номинальное значение | AC / DC 5 A / DC 5 0002 ~|||||
Перегрузка | Непрерывно: 1,2 раза, мгновенно: 10 раз / 5 с | |||||
Сопротивление | ≤1 Ом13 | Режим отображения | Однострочный 4-значный светодиодный дисплей, макс.разрешение по напряжению 0,1 В, макс. текущее разрешение составляет 0,001 A | |||
Индикация полярности | Завершите переключение положительных и отрицательных значений с помощью индикатора полярности (только для измерителя постоянного тока) | |||||
Связь | 26 Режим RS-485 | |||||
Протокол | MODBUS-RTU | |||||
Скорость передачи | 1200 бит / с, 2400 бит / с, 48000 бит / с, до 9044 бит / с, от 9000 до 1975 9042, от 9000 до 944 9042, от 9000 до 944 9042, от 9000 до 944 Рабочий источник питания | Диапазон | AC220V ± 20% | |||
Потребление | ≤5VA | |||||
специально для этой серии приборов Примечание: 80 809 по специальным характеристикам: входной терминал входы постоянного тока стандартные сигналы, такие как 4 ~ 20 мА, 0 ~ 10 В, 0 ~ 75 мВ и т. д.Головка измерителя может отображать параметры, включая соответствующее напряжение, ток, частоту, мощность, коэффициент мощности, давление, расход и т. Д. Первичного контура датчика или преобразователя; позиции, отмеченные знаком ×, являются необязательными, что указывается покупателем при оформлении заказа. Технические характеристики Подключение счетчика к цепи Если вы этого не хотите, вы должны включить токовый шунт за стабилизатором в линию заземления между источником питания и нагрузкой.Затем вы измерите «реальное» выходное напряжение, подаваемое источником питания. В этом случае, однако, это реальное выходное напряжение упадет, если вы загрузите источник питания, потому что падение напряжения на шунте не компенсируется стабилизатором. Шаги для измерения напряжения переменного тока цифровым мультиметром * в вольтах Ссылка: Принципы цифрового мультиметра, автор Glen A.Мазур, американское техническое издательство. Мы знаем, что напряжение, ток и мощность измеряются в вольтах, амперах, а для измерения этих параметров используются вольтметр, амперметр и ваттметр. Хотя эти измерительные приборы изготовлены с особой тщательностью, они все же могут давать показания ошибок на стороне клиента. Таким образом, эти инструменты откалиброваны, чтобы минимизировать ошибку.В этой статье мы объясним , как откалибровать вольтметр, амперметр и ваттметр с помощью потенциометра . Прежде чем вдаваться в подробности, давайте сначала обсудим важную концепцию, используемую в этой статье. Если у нас есть два источника напряжения одинакового значения, подключенные параллельно, как показано ниже, то между ними не будет тока. Это связано с тем, что потенциальные значения обоих источников одинаковы, и ни один из источников не может подтолкнуть заряд к другому.Так что в схеме гальванометр не показывает никаких отклонений. Мы будем использовать то же явление уравновешивания двух источников напряжения в процессе калибровки. На рисунке выше показана принципиальная схема калибровки потенциометра. На рисунке используется стандартный элемент с напряжением 1,50 В, который не вызывает колебаний напряжения даже в милливольтах при нагрузке. Такой стабильный источник необходим для безошибочной калибровки потенциометра. Проводящая шкала точно масштабирована, чтобы избежать ошибок при измерении. Электропроводящая шкала также имеет гладкую поверхность с четко очерченными размерами для равномерного распределения сопротивления по всей ее длине. Реостат предназначен для регулировки потока тока в контуре цепи, и, таким образом, мы можем регулировать падение напряжения на единицу длины по проводящей шкале. Сюда также подключается гальванометр для визуализации неисправности, которая возникает в случае протекания тока между стандартной петлей ячейки и токопроводящей петлей шкалы.Неизвестная ЭДС здесь подключена к гальванометру для измерения после калибровки потенциометра. Рабочий: Сначала включите питание и отрегулируйте реостат, чтобы позволить току в несколько сотен миллиампер течь по контуру основной цепи. Поскольку проводящая шкала также находится в основном контуре, через нее протекает тот же ток, что и вызывает падение напряжения. Хотя падение напряжения появляется на металлической шкале, она будет равномерно распределена по всему ее телу. После появления падения напряжения по проводящей шкале, если мы возьмем скользящий контакт и переместимся по металлической шкале от нуля, то ток потечет из вторичной цепи в первичную из-за дисбаланса цепи. И по мере того, как скользящий контакт перемещается дальше от нуля, величина этого тока уменьшается. Это связано с тем, что по мере увеличения площади контакта падение напряжения на масштабированной площади приближается к напряжению стандартной ячейки. Таким образом, в определенный момент падение напряжения на масштабированной площади будет равно напряжению стандартной ячейки, и в этот момент между двумя цепями не будет протекать ток. Теперь, когда гальванометр подключен к вторичной цепи, он покажет на своем дисплее отклонение из-за протекания тока, и чем больше ток, тем больше отклонение. Исходя из этого, гальванометр не будет показывать отклонения только тогда, когда обе цепи сбалансированы, и это состояние, которого мы будем пытаться достичь при калибровке потенциометра. Для лучшего понимания, давайте посмотрим на схему, показанную ниже, которая показывает состояние баланса. Если мы примем сопротивление металлического контакта длиной от 0 до 100 см как «R», то падение напряжения на всем металлическом контакте длиной 100 см составит V = IR.Поскольку мы использовали симметричную схему , то для это падение напряжения «V» должно быть равно напряжению стандартного элемента, и в показаниях гальванометра будет нулевое отклонение. Теперь, измерив эту точную длину, на которой гальванометр показывает ноль, мы можем откалибровать шкалу потенциометра на основе стандартного значения напряжения ячейки. Зная падение напряжения на сантиметр на шкале потенциометра, подключите неизвестное напряжение к вторичной цепи и сдвиньте контакт, чтобы измерить длину, при которой мы будем иметь нулевое отклонение.Зная эту шкалу, на которой имеет место баланс, мы можем измерить значение неизвестной ЭДС как Помимо измерения неизвестного напряжения, потенциометр также можно использовать для измерения силы тока и мощности, для их измерения требуется лишь пара дополнительных компонентов. Помимо измерения напряжения, тока и мощности, потенциометры в основном используются для калибровки вольтметров, амперметров и ваттметров .Кроме того, поскольку потенциометр является устройством постоянного тока, калибруемые инструменты должны быть типа подвижного железа постоянного тока или электродинамометра. В схеме наиболее важным компонентом процесса калибровки является подходящий стабильный источник постоянного напряжения. Это связано с тем, что любые колебания напряжения питания вызовут ошибку в калибровке вольтметра, что приведет к полному провалу эксперимента.Таким образом, стандартный элемент напряжения со стабильным конечным значением берется в качестве источника и подключается параллельно с вольтметром, который необходимо откалибровать. Две потенциометры «RV1» и «RV2» используются для регулировки напряжения, которое должно появляться на вольтметре, как показано на рисунке. Коробка соотношения напряжений также подключается параллельно вольтметру, чтобы разделить напряжение на вольтметре и получить соответствующее значение, подходящее для подключения потенциометра. Со всей установкой, , мы готовы к проверке точности вольтметра .Итак, для начала просто подайте питание на схему, чтобы получить показания вольтметра и неизвестное напряжение на выходе коробки соотношения напряжений. Теперь мы будем использовать откалиброванный потенциометр для измерения этого неизвестного напряжения. После получения показаний потенциометра проверьте, совпадают ли показания потенциометра с показаниями вольтметра. Поскольку потенциометр измеряет истинное значение напряжения, если показание потенциометра не совпадает с показанием вольтметра, отображается отрицательная или положительная ошибка.А для коррекции можно построить калибровочную кривую с помощью показаний вольтметра и потенциометра. Также для точности измерений необходимо, насколько это возможно, измерять напряжения вблизи максимального диапазона потенциометра. Как упоминалось выше, мы будем использовать подходящее стабильное напряжение питания постоянного тока, чтобы избежать ошибок при калибровке, которые не вызывают колебаний напряжения в течение всего эксперимента.Реостат используется для регулировки величины тока, протекающего по всей цепи. Кроме того, стандартное сопротивление «R» подходящего значения с достаточной допустимой нагрузкой по току подключается последовательно с амперметром (который находится в процессе калибровки) для получения параметра напряжения, который относится к току, протекающему в цепи. Теперь после включения питания через всю цепь протекает ток «I», и при этом показании протекания тока будет генерироваться амперметр, присутствующий в контуре.Кроме того, из-за протекания тока на стандартном сопротивлении «R» произойдет падение напряжения. Теперь мы воспользуемся потенциометром для измерения напряжения на стандартном резисторе, а затем воспользуемся законом Ом для расчета тока через стандартное сопротивление. Поскольку мы используем стандартный резистор, сопротивление будет точно известно, а напряжение на стандартном резисторе измеряется потенциометром.Расчетное значение будет точным значением тока, протекающего через контур. Затем сравните это рассчитанное значение с показаниями амперметра, чтобы проверить точность амперметра. Если есть какие-либо ошибки, мы можем внести необходимые корректировки в амперметр, чтобы исправить ошибки. Как упоминалось выше, для точного процесса калибровки мы будем использовать два подходящих источника постоянного напряжения постоянного тока в качестве источников.Обычно источник низкого напряжения подключается последовательно к катушке тока ваттметра, а источник умеренного напряжения подключается к катушке потенциала ваттметра. Реостат в верхней цепи используется для регулировки величины тока, протекающего через токовую катушку, а регулировочный потенциометр в нижней цепи используется для регулировки напряжения на катушке потенциала. Помните, что регулировочный потенциометр предпочтительнее для регулировки напряжения, а реостат предпочтительнее для регулировки тока в цепи. Также стандартное сопротивление «R» подходящего значения и достаточной допустимой нагрузки по току помещается последовательно с токовой катушкой ваттметра. И это стандартное сопротивление будет вызывать падение напряжения на нем, когда ток течет в цепи катушки тока. После включения питания мы получим два неизвестных значения напряжения, одно на выходе делителя напряжения, а другое на стандартном сопротивлении «R». Теперь, если потенциометр используется для измерения напряжения на стандартном резисторе, мы можем использовать закон Ома для расчета тока через стандартное сопротивление.Поскольку токовая катушка включена последовательно со стандартным сопротивлением, вычисленное значение также представляет ток, протекающий через токовую катушку. Аналогичным образом используйте потенциометр второй раз, чтобы измерить напряжение на потенциальной катушке ваттметра. Теперь, когда мы измерили ток через токовую катушку и напряжение на потенциальной катушке с помощью потенциометра, мы можем рассчитать мощность как Испытание панельного счетчика Ruideng 33V-3A
(Опубликовано 25.02.2019) Всего за 3,99 доллара США вы можете купить этот цифровой панельный измеритель, с помощью которого вы можете измерять как выходное напряжение, так и выходной ток источника постоянного напряжения.Мы проверили счетчик и остались очень довольны точностью. Знакомство с Ruideng 33V-3A
Приборная панель
Панельный счетчик показан на рисунке ниже. В корпусе шириной 48 мм и высотой 29 мм расположены два четырехдесятилетних счетчика с семисегментными LED-дисплеями для индикации. Верхний с красными дисплеями измеряет напряжение постоянного тока от 0,000 В до 33,00 В. Нижний с синими дисплеями измеряет постоянный ток в диапазоне от 0.000 A и 3.000 A. Обе измерительные системы подключены к общей контрольной точке, и измеритель предназначен для измерения выходного напряжения и тока источника питания или батареи. Вы должны подавать на измеритель постоянное напряжение от 3,5 В до 28,0 В. Если измеряемое напряжение находится в этих пределах, вы можете использовать его для питания измерителя.
Подключение счетчика Внешний вид этого двухпанельного счетчика. (© 2019 Jos Verstraten)
На задней панели счетчика вы увидите два разъема, один с тремя проводами, а другой с двумя более толстыми проводами.Неудивительно, что эти толстые провода предназначены для измерения тока, который обеспечивает источник напряжения.
Функция пяти проводов:
— Тонкий красный провод: положительное напряжение питания счетчика.
— Тонкий черный провод: масса источника питания счетчика.
— Тонкий желтый провод: ввод в вольтметр.
— Толстый черный провод: вход в измеритель тока, идет от источника.
— Толстый красный провод: выход с измерителя тока, идет на нагрузку.
Оба черных провода соединены между собой и образуют общую контрольную точку панельного счетчика.
Электроника счетчика На задней панели счетчика находятся два разъема для напряжения и тока. (© Amazon)
На картинке ниже мы показываем переднюю и заднюю часть печатной платы. ИС в правом верхнем углу печатной платы — это 74HC595D, 8-битный регистр сдвига с последовательным параллельным выходом. Конечно, эта микросхема не может быть основной микросхемой в этой схеме, она, вероятно, спрятана с другой стороны под дисплеями.На левой стороне платы хорошо виден шунтирующий резистор. Падение напряжения измеряется как показатель тока, протекающего через него.
Монтаж счетчика Две стороны печатной платы. (© 2019 Jos Verstraten)
Измеритель помещается в вырез размером 45 мм на 26 мм, который вам необходимо сделать в передней панели. Этот «точно» следует понимать буквально, потому что если вырез будет слишком большим, измеритель выпадет из передней панели.Фланец корпуса выступает со всех сторон всего на 1,5 мм.
Производитель предоставляет следующие технические данные:
— Напряжение питания: 3,5 В постоянного тока ~ 28,0 В постоянного тока
— Ток питания: 10 мА типичное
— Диапазон измерения напряжения: 0,000 В ~ 33,00 В
— Разрешение по напряжению: 10 мВ
— Диапазон измерения тока: 0,000 A ~ 3,000 A
— Разрешение по току: 1 мА
— Точность: ± (0.3% + 2 цифры)
— Скорость измерения: 200 мс на измерение
— Сопротивление шунта: 25 мОм
— Размеры семисегментных дисплеев: 0,28 дюйма
— Длина соединительного провода: 13,5 см
— Размеры: 48 мм x 29 мм x 26 мм
— Вес: 21 г
Если счетчик питается от собственного источника питания, схема подключения показана на рисунке ниже .Убедитесь, что измеритель тока подключен к отрицательной выходной линии источника напряжения! Это может иметь последствия для вашей заземляющей проводки, поэтому вам следует обратить на это внимание.
Если измеритель питается от измеряемого напряжения, вы можете использовать приведенную ниже принципиальную схему. Подключены тонкий красный и желтый провода. То же самое с тонким черным и толстым черным проводами.Обратите внимание, что вы можете использовать эту принципиальную схему только в том случае, если измеряемое напряжение остается в пределах от 3,5 В до 28,0 В. Также примите во внимание, что в обеих предлагаемых схемах падение напряжения на шунтирующем резисторе идет последовательно с выходным напряжением. источника напряжения. Таким образом, напряжение на нагрузке немного ниже, чем напряжение, исходящее от источника напряжения. Согласно спецификациям, шунтирующий резистор составляет всего 25 мОм, а максимальное падение напряжения на этом резисторе составляет всего 75 мВ.Однако мы еще вернемся к этому при тестировании этого измерителя! Питание счетчика от собственного источника питания. (© 2019 Йос Верстратен)
Установка счетчика в регулируемый лабораторный источник питания Питание измерителя от измеряемого напряжения. (© 2019 Jos Verstraten)
Если измеряемое напряжение может быть меньше 3,5 В или больше 28,0 В, можно использовать схему, показанную на рисунке ниже. Этот пример представляет собой регулируемый лабораторный источник питания с выходным напряжением, которое можно установить в диапазоне от 0 В до 30 В.Выпрямитель выдает максимальное напряжение 35,0 В на холостом ходу. Поскольку это напряжение слишком велико для питания измерителя, между ними включается стабилитрон на 12 В. Это снижает напряжение питания измерителя до максимального значения 23 В, безопасного значения при любых обстоятельствах. Токовый шунт подключается между заземлением первичного сглаживающего конденсатора и землей цепи стабилизации. Падение напряжения на шунте затем компенсируется схемой стабилизации. Выходное напряжение остается постоянным, даже если ток нагрузки увеличивается.
Однако теперь к измеренному напряжению добавляется падение напряжения на шунте. Если вы установите напряжение 12,00 В на холостом ходу, индикация напряжения будет увеличиваться при загрузке источника питания. Это немного неестественно, но связано с тем, как измерения тока и напряжения связаны вместе в измерителе с помощью обычного «холодного» соединения.
Вы должны принять либо ту, либо другую ошибку. Измеритель используется в качестве измерителя напряжения и тока в лабораторном источнике питания. (© 2019 Йос Верстратен) Панельный счетчик Ruideng 33V-3A протестирован
Измерение нескольких фиксированных параметров
Счетчик питался собственным напряжением питания от стабилизированного источника питания.Потребляемый ток оказался 11,2 мА, и это значение практически не зависело от величины напряжения питания. Минимально необходимое напряжение питания составляло 3,20 В, при меньшем значении индикаторы внезапно гаснут. Значения, отображаемые на обоих дисплеях, полностью не зависят от напряжения питания, поэтому вам не следует его стабилизировать.
Внутреннее сопротивление желтого провода (вход напряжения) к черному проводу (земля) составляет 109,9 кОм.
Конечно, очень важным параметром является сопротивление токового шунта.Чем он меньше, тем меньше потеря напряжения. По спецификации это сопротивление всего 25 мОм. На нашем тестовом образце было измерено напряжение 0,1387 В между лужеными концами шунтирующих проводов (два толстых провода) при токе 3,000 А. Это соответствует сопротивлению 46 мОм. Использованная конструкция с биполярным разъемом и двумя проводами длиной 13,5 см не очень удобна. Провода имеют внутреннее сопротивление, которым нельзя пренебрегать, и, кроме того, контактное сопротивление разъема играет роль.Разработчики могли бы выбрать лучшее, чтобы два вывода под пайку располагались как можно ближе к шунту на печатной плате. Затем вы можете интегрировать измеритель тока с двумя проводами, которые должны быть как можно более короткими и толстыми в вашей цепи.
Точность измерителя напряжения
Измеритель питался от собственного источника питания 15 В, а показания вольтметра были установлены от 2 000 до 30,00 В с шагом 2 вольта с помощью источника питания с цифровой регулировкой. К желтому и черному тонким проводам был подключен точный мультиметр, измеряющий одинаковое напряжение.Результаты представлены в таблице ниже.
Точность измерителя тока Точность вольтметра. (© 2019 Jos Verstraten)
Измеритель питался от собственного источника питания 15 В, а измеритель тока питался от напряжения 20 В через цифровой регулируемый приемник тока, установленный точно на 0,200–2000 А с шагом 200 мА. К сожалению, наш нынешний сток не выдерживает более высоких токов.Эталонный измеритель был взят последовательно с текущим стоком. Результаты представлены в таблице ниже. Точность измерителя тока. (© 2019 Йос Верстратен) Наш вывод по Ruideng 33V-3A
Вас не удивит, что мы были более чем удивлены превосходной производительностью этого чрезвычайно дешевого счетчика. Если вы хотите измерить как выходное напряжение, так и выходной ток источника постоянного напряжения, этот измеритель — отличный вариант.Единственное улучшение, которое мы видим (и оно также позволило сэкономить деньги), — это замена разъема питания двумя выводами для пайки на печатной плате рядом с шунтом. (Реклама спонсора Banggood)
33V-3A Измеритель напряжения-тока Как измерить напряжение переменного тока
Примечание: Большинство мультиметров включаются в режиме автоматического выбора диапазона. При этом автоматически выбирается диапазон измерения в зависимости от имеющегося напряжения.
Примечание: напряжение переменного тока не имеет полярности.
Осторожно: Не позволяйте пальцам касаться кончиков проводов.Не позволяйте наконечникам касаться друг друга. Другие полезные функции при измерении переменного напряжения
Примечание: Избегайте этой распространенной и серьезной ошибки: вставлять измерительные провода в неправильные входные гнезда. Это может привести к опасной вспышке дуги. При измерении переменного напряжения обязательно вставьте красный провод во входное гнездо, обозначенное V, а не A. На дисплее должен отображаться символ ṽ.Подключение измерительных проводов к входам A или MA и последующее измерение напряжения вызовет короткое замыкание в измерительной цепи. Анализ измерений напряжения переменного тока
Диапазоны напряжения системы * Электропитание Диапазон обслуживания Диапазон точки использования Удовлетворительно 114 Приемлемо Удовлетворительно 9134 9305 6 Удовлетворительно056 9305 126 110-127 110-126 106-128 120/240, 1Φ 114/228 — 126/252 110/220 — 127/254 110/220 — 126 / 252 106/212 — 127/254 120/208, 3Φ 114/197 — 126/ 110/191 — 127/220 110/191 — 126/218 106 / 184 — 127/220 120/240, 3Φ 114/228 — 126/252 110/220 — 127/254 110/220 — 126/252 106/212 — 127/254 277/480, 3Φ 263/456 — 291/504 254/440 — 293/508 25 4/440 — 291/504 264/424 — 293/508 Связанные ресурсы
Калибровка амперметра, вольтметра и ваттметра с помощью потенциометра
Таким образом, длина шкалы составляет 1 см = 1,5 В / 100 см = 0,005 В = 5 мВ.
V = (длина контакта) x (5 мВ).
Применение потенциометров
То есть ток I = V / R
Где
V = напряжение на стандартном резисторе, измеренное потенциометром,
А R = сопротивление стандартного резистора.
Мощность P = значение напряжения x текущее значение.
Рабочий ток: ≤20 мА
Диапазон измерения: DC 0-100V 0-50A
Минимальное разрешение (В): 0.1В
Частота обновления: ≥100 мс / раз
Точность измерения: 1% (± 1 цифра)
Минимальное разрешение (А): 0,01 А
Рабочая температура: от -15 до 70 ° C
