Здравствуйте. Завалялась у меня плата от АТ блока питания компьютера, а почему бы не переделать компьютерный блок питания в зарядное устройство.
Этот блок питания на 200Вт и особо нагружать его не хочется, поэтому буду его настраивать на 100Вт потребления на ток до 6А. Такого тока хватает для зарядки автомобильных аккумуляторов емкостью до 80А.ч. и при таком токе почти не греются радиаторы, трансформатор и дроссель.
Плата долго ждала своего часа и изрядно подносилась. Части деталей нет, трещина на плате и естественно вековой слой пыли.
Плата блока питания собрана без лишних деталей, Шим стоит аналог TL494, так что все как по накатанной. Нахожу схему подходящего блока питания, среди моего архива схем блок питания ПК.

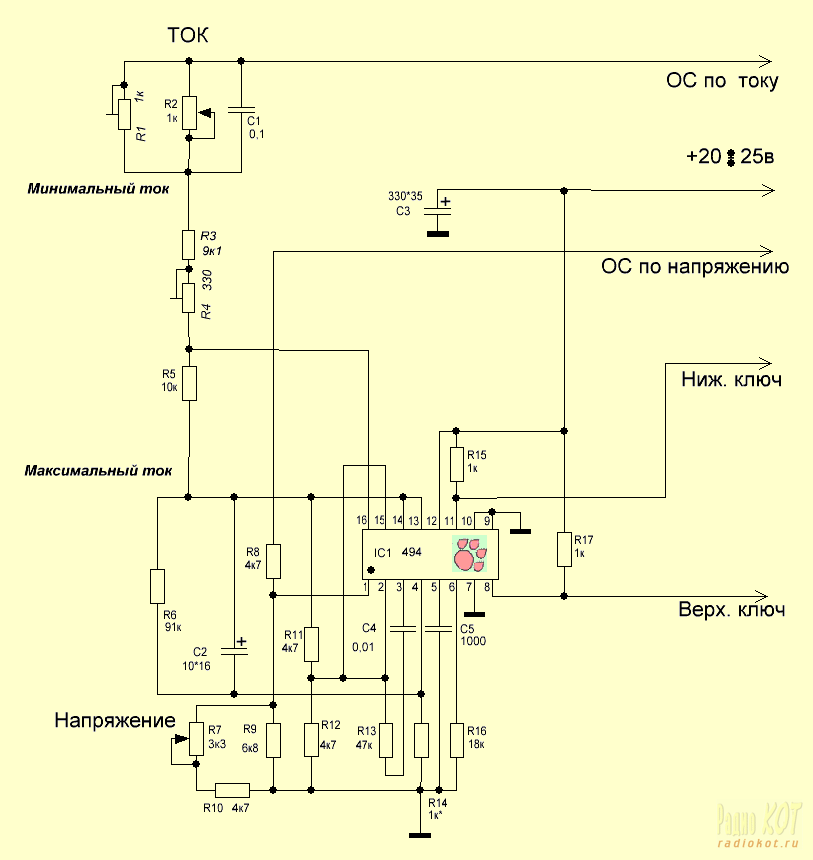

После переделки схема зарядного устройства выглядит так. Изменил обвязку компараторов TL494. Убрал шины 5В,3В,-5-12В, оставил 12В, PG убрал.
На схемах особо нечего объяснять. Для регулировки тока добавился шунт 25Вт 0,05 Ом напряжение с него приходит на 16 ногу. Регулируемый делитель на резисторах питает еще один делитель обозначенный звездочками, который идет на 15 ногу. Второй делитель настраивается на напряжение равное падению напряжения на шунте.
У меня шунт 0,05Ом и при 6А это напряжение 0,3В.
Для настойки напряжения окончания заряда установил по схеме R30 подстроечный многооборотный резистор на 22к
На схемах все понятно, значит за дело. Сначала все очистил от пыли, отмыл и восстановил разорванные дорожки на трещине.
Следом подал 15В от лабораторного блока питания на ШИМ TL494 и начал делать замеры. Снял осциллограммы с управляющих ключей до развязывающего трансформатора и после на силовых ключах. Так же проверил мультиметром сами транзисторы. Тут вроде все в порядке, генератор исправно работает, да и развязывающий трансформатор тоже исправен.
Далее принялся за переделку обвязки ШИМ по схеме, регулировку тока пока не подключаю. Смотал старый дросель и намотал новый на 5 витков больше, чем было на 12В обмотке.
Проверил на КЗ первичные и вторичные цепи и готов к безопасному пуску через лампу
После включения лампа мелькнула и блок запустился, спираль почти не подсвечивает. На выходе блока питания настроил 14,4В подстроечным резистором Напряжение питания ШИМ почти в два раза больше
Раз блок запускается, нагружу на нихром без лампы.
Сопротивление 1,5Ом и ток 9,4А, на выходных клемах 14,4В
Не буду гнаться за током остановлюсь на 6А, добавлю детали для регулировки тока.
По моему все что ожидал и хотел, кстати не боится КЗ. Зарядка почти готова
Осталось добавить защиту от переполюсовки, но об этом в другой раз.
Все применяемые приборы можно найти на распродаже Инструментов электронщика.
На этом все. Подписывайтесь на обновления в группах в социальных сетях вверху страницы и будете в курсе всех обновлений первыми.
С ув. Эдуард
Эта статья восстановлена из архива, надеюсь оказалась полезной.
