Starline a61 инструкция: Инструкция по эксплуатации StarLine A61 DIALOG

инструкция по эксплуатации сигнализации, как настроить основные режимы и функции

Сигнализация StarLine A61 Dialog – пример надежной охранной системы, обеспечивающей защиту автомобиля за счет диалогового сигнала. Он непрерывно меняет свою частоту, что не позволяет злоумышленникам перехватить код. Старлайн А61 разрабатывалась как бюджетная модель для тех, кому не требуется режим автозапуска двигателя.

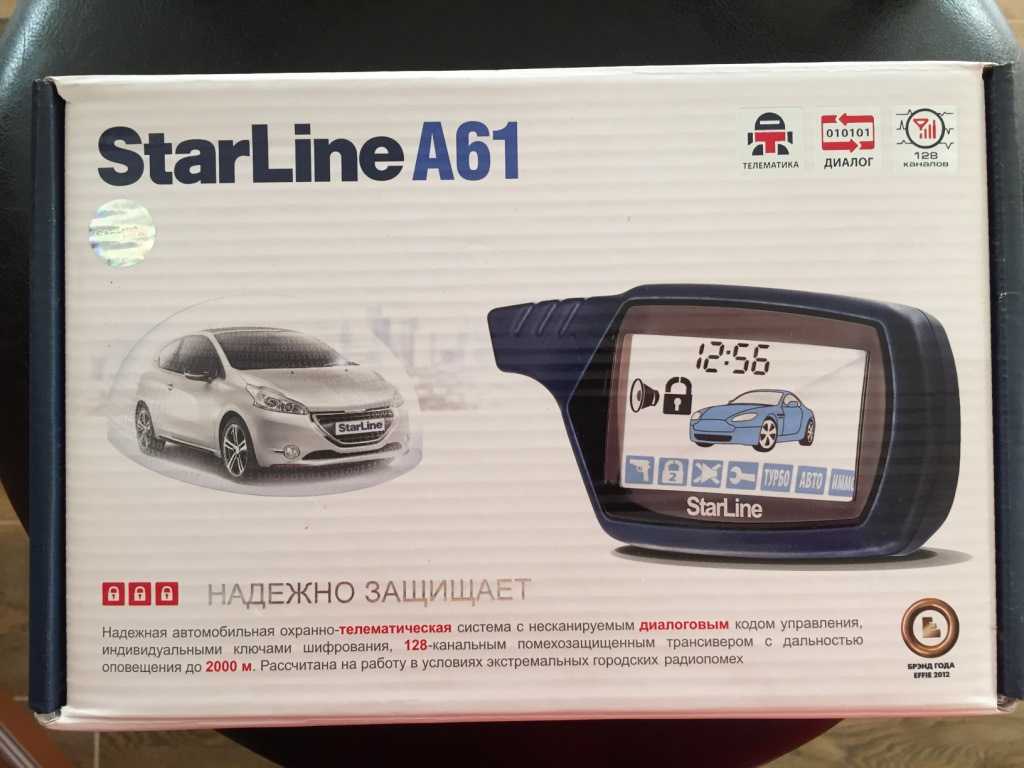

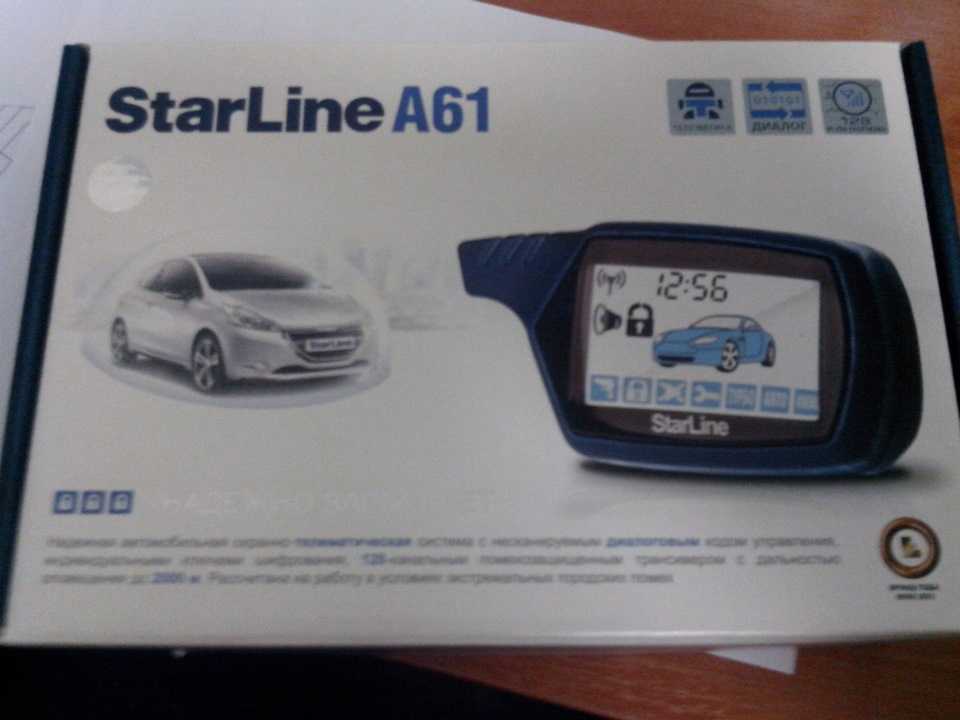

Сигнализация Старлайн А61 Диалог

Но у сигнализации много других полезных функций, включая блокировку движка, бесшумную охрану, поиск авто и многое другое. О настройке этих и других опций рассказываем в нашей статье.

Содержание

• Охраняемые зоны автомобиля
• Защитные и противоугонные функции автосигнализации
  • Включение-выключение режима охраны со звуковыми сигналами подтверждения
  • Включение-выключение режима охраны без звуковых сигналов подтверждения
  • Режим бесшумной охраны, его программирование
  • Включение режима охраны с работающим двигателем
  • Автоматическое включение режима охраны
  • Экстренное выключение охраны без набора персонального кода и с набором кода
  • Самодиагностика при включении-выключении режима охраны
  • Сигналы тревоги
  • Режим иммобилайзера
  • Включение-выключение режима антиограбления брелком
  • Сервисные функции
  • Турботаймер
  • Временное отключение датчика удара
  • Вызов из автомобиля

При описании функций будут упоминаться иконки, отображаемые на дисплее брелока Старлайн А61. Их расшифровка приведена на картинках ниже.

Охраняемые зоны автомобиля

В первую очередь стоит перечислить зоны автомобиля, которая сигнализация Старлайн А61 берет под охрану. В целом, чем их больше, тем выше степень защиты транспортного средства, а информация о его состоянии представляется более детально. Действие защит автосигнализации StarLine A61 распространяется на 5 основных зон авто:

• Двигатель. За его защиту отвечает обычное или цифровое реле StarLine R2.
• Багажник, капот, двери и ручной тормоз. Контроль организуется с помощью штатных или дополнительно установочных кнопочных выключателей.
• Кузов. Контролируется датчиком удара StarLine с 2 уровнями: предупредительным и тревожным.
• Зажигание. Основную роль играет вход контроля цепи зажигания.
• Салон автомобиля. Защита контролируется дополнительным датчиком.

Защитные и противоугонные функции автосигнализации

Для реализации охраны автомобиля в сигнализации Старлайн А61 предусмотрены функции – защитные и противоугонные. Основную группу составляют охранные режимы:

• со звуковыми и световыми сигналами тревоги;
• с бесшумным включением-выключением;
• автоматическая активация охраны;
• автоматическое возвращение в охрану при сбоях и случайных отключениях.

В случае срабатывания тревоги система посылает сигнал на основной брелок Старлайн А61. На дисплее появляются соответствующие иконки, срабатывают звуковые оповещения.

Кроме перечисленных функций сигнализация Старлайн А61 имеет следующие возможности:

• Если брелок Старлайн А61 не реагирует на команды или к нему нет доступа, охрану можно отключить в экстренном режиме с помощью сервисной кнопки.
• Есть блокировка двигателя, которая сохраняется даже в случае попытки демонтировать автосигнализацию.
• Для выхода из блокировки предусмотрено программируемое 2-шаговое выключение.

Для дополнительной защиты сигнализация оснащена рядом продвинутых функций, среди которых:

• Иммобилайзер. Блокирует двигатель спустя 30 секунд после выключения зажигания.
• Режим «Паника». Носит предупредительный характер, позволяя отпугнуть подозрительных людей, которые крутятся около автомобиля.
• Режим антиограбления. Дает возможность заблокировать двигатель при неработающей охране, что актуально в случае нападения на машину при нахождении в нем водителя.

Включение-выключение режима охраны со звуковыми сигналами подтверждения

Охранный режим со звуковым подтверждением включается нажатием кнопки 1 на брелоке. Перед тем как активировать режим, нужно убедиться, что багажник, двери и капот надежно закрыты, а стояночный тормоз включен. После активации на экране брелка появятся иконки – замочек и значок звука.

Выключается режим так же просто, только уже нажатием на клавишу 2. Активируя и деактивируя режим, обращайте внимание оповещения со стороны автомобиля и брелка. По ним можно определить, прошло ли все успешно или возникли какие-то неполадки.

Включение-выключение режима охраны без звуковых сигналов подтверждения

В большинстве сигнализаций Старлайн есть возможность поставить и снять автомобиль с охраны без звуковых оповещений. Это удобная функция для ночного времени суток, позволяет не беспокоить окружающих и обеспечить авто нужную защиту. Для активации режима последовательно нажмите клавишу 1: сначала длительно, затем – коротко.

Чтобы отключить охрану сигнализации Старлайн А61 без звукового оповещения, последовательно нажмите кнопку 2. Для этого так же сначала ее нужно зажать длительно, а затем сразу нажать коротко.

Режим бесшумной охраны, его программирование

Автосигнализация Старлайн А61 имеет еще один охранный режим – абсолютно бесшумный. Сигнал тревоги выводится только на брелок и сопровождается световой индикацией. Какие-либо звуки полностью отсутствуют. При срабатывании охранной системы будут мигать габариты и освещение салона.

Бесшумная охрана включается нажатием кнопки 1. Но для начала режим нужно запрограммировать. Для этого:

1. Длительно зажав кнопку 3, войдите в выбор программируемой функции – должна начать мигать первая иконка слева внизу.
2. Короткими нажатиями кнопки 3 переместите курсор на иконку в виде перечеркнутого значка звука.
3. Подтвердите свой выбор, нажав клавишу 1. После этого на экране брелока будет отображаться перечеркнутый значок звука. Пока режим активирован, нажимая кнопку 1, вы будете включать именно бесшумную охрану.

Включение режима охраны с работающим двигателем

Еще один охранный режим сигнализации позволяет взять все зоны автомобиля под охрану при работающем двигателе. Подобная функция актуальна зимой. Можно ненадолго выйти из машины, но не заглушать двигатель и оставить включенным климат-контроль. В результате по приходу не придется прогревать авто заново.

Обратите внимание! Для включения подобного режима нужно подключить реле поддержки зажигания и запрограммировать дополнительный канал 3 на вариант 4 (функция №16).

 Перед включением важно проверить соблюдение ряда условий:

• двигатель должен работать;
• капот должен быть закрыт;
• при ручной КПП авто должно стоять на нейтральной передаче, при автоматической – в режиме PARK.

Как запрограммировать функцию:

1. Включить стояночный тормоз.
2. В течение 30 секунд достать ключ из замка зажигания, выйти из авто и закрыть все двери.
3. Последовательно нажать 1+3, т. е. кнопку 1 длительно, а 3 коротко. На экране будут отображаться иконки работающего двигателя, замок и значок звука.

Автоматическое включение режима охраны

Чтобы, выходя из авто, не совершать никаких дополнительных действий, можно запрограммировать сигнализацию на автоматическое включение охранного режима. В автосигнализации Старлайн А61 это происходит через 10 секунд после закрытия всех дверей.

Для программирования режима следуйте инструкции:

1. Зажмите кнопку 3 основного брелока до 2 звуковых сигналов. Внизу слева должна начать мигать первая иконка.
2. Продолжая уже коротко нажимать кнопку 3, пролистайте до ярлыка «АВТО».
3. Для подтверждения активации функции нажмите клавишу 1 брелка.

Экстренное выключение охраны без набора персонального кода и с набором кода

Чтобы отключить сигнализацию Старлайн А61 без брелка, можно воспользоваться одним из двух способов. Все зависит от того, на какой из вариантов запрограммирована функция №9 охранной системы: первый – без пин-кода, второй – пин-код из одной цифры, третий – из двух цифр, четвертый – из трех цифр. В любом случае вам необходимо предварительно уточнить, где установлена сервисная кнопка StarLine A61.

Первый способ – без ввода персонального кода:

1. С помощью ключа открыть дверь автомобиля.
2. В течение 20 секунд включить зажигание и 3 раза нажать сервисную клавишу.
3. Выключить зажигание.

Если функция №9 запрограммирована на вариант 2-4, то для экстренного отключения охраны нужно ввести пин-код. Сначала необходимо тоже открыть дверь ключом и включить зажигание. Далее нажатиями на сервисную кнопку вводят первую цифру кода, выключают зажигание. Если код состоит из 2 или3 цифр – процедуру повторяют еще 1 или 2 раза соответственно.

Самодиагностика при включении-выключении режима охраны

После активации режима охраны, сигнализация автоматически проверяет все охранные зоны автомобиля. О том, что все прошло успешно, можно понять по соответствующим оповещениям. Когда вы включите охрану одним из предусмотренных способов, последуют:

• 4 сигнала сирены;
• 4 вспышки габаритов;
• 1 длинный звуковой сигнал брелка;
• появление на экране брелка иконки, соответствующей активированному режиму.

После закрытия всех дверей, багажника и капота, а также включения ручного тормоза открытые дверные замки будут закрыты, а зоны автомобиля взяты под охрану. Брелок издаст 1 короткий звуковой сигнал, а зона сработавшего датчика перестанет отображаться на экране.

Охранный режим отключается нажатием на кнопку 2 брелока. За этим следуют 3 сигнала сирены, 3 вспышки габаритов, а на экране брелока появляются иконки, соответствующие зонам сработавших датчиков.

Сигналы тревоги

Если автомобиль поставлен на охрану и сработала сигнализация, то за этим следуют звуковые сигналы сирены и вспышки габаритов. Брелок также начинает издавать звуковые сигналы тревоги. На его дисплее появляется иконка, указывающая на причину срабатывания, и мигающий значок фар автомобиля.

По количеству и типу сигналов можно определить, почему сработала тревога. В таблице и на картинке ниже приведена полная расшифровка разных сигналов и оповещений.

Режим иммобилайзера

Для включения режима иммобилайзера нужно просто его запрограммировать. После этого он будет активироваться автоматически через 30 секунд после выключения зажигания. Отключить иммобилайзер можно двумя способами: нажать сервисную кнопку или клавишу 2 на брелоке. После этого можно включать зажигание.

Для программирования иммобилайзера с помощью курсора нужно выбрать иконку «ИММО». Это делается по тому же принципу, что и при настройке других описанных выше функций. Зажимаете кнопку 3 брелка до 2 звуковых сигналов, после чего нажатием этой же клавишу перевести курсор на «ИММО», чтобы эта иконка начала мигать. Остается подтвердить активацию режима, нажав кнопку 1. На экране брелка будет отображаться «ИММО».

Включение-выключение режима антиограбления брелком

Для активации режима антиограбления предусмотрено определенное сочетание клавиш — 1+2, которые нужно нажать одновременно и длительно.

Для отключения режима просто коротко дважды нажмите кнопку 2, выдержав паузу между нажатиями не менее 2 секунд.

Сервисные функции

Кроме охранных, защитных и противоугонных в сигнализации предусмотрены сервисные функции. Их полный список приведен на картинке.

Турботаймер

Турботаймер Старлайн А61 позволяет обеспечить правильную работу автомобиля с турбонаддувом. Двигатель продолжает работать еще некоторое время после выключения зажигания. За счет этого турбина остывает постепенно, что продлевает срок ее службы и позволяет избежать различных поломок.

Для пользования турботаймером его необходимо запрограммировать. Важное условие – дополнительный канал 3 должен быть настроен на работу в варианте 4 (функция №16). Инструкция по программированию:

1. Курсорным способом, как и в случае с иммобилайзером, выбрать иконку турботаймера – «ТУРБО».
2. Подтвердить активацию режима, нажав кнопку 1.

Активируется турботаймер при включенном стояночном тормозе. Нужно извлечь ключ из зажигания, выйти из машины и закрыть все двери, после чего нажать кнопку 1 на брелке.

Временное отключение датчика удара

Процесс отключения датчика удара Старлайн А61 происходит в 2 этапа: сначала деактивируется 1-й уровень, а уже за ним 2-й. И тот, и другой отключается одним способом – нужно 2 раза коротко нажать клавишу 1.

При отключении первого уровня вы увидите 2 вспышки габаритов, услышите звуковой сигнал брелка, а на его дисплее – иконку «ДАТ 1». После деактивации 2-го уровня будет 3 вспышки габаритов и 2 коротких звуковых сигнала. Для включения датчика нужно опять же дважды нажать клавишу 1.

Вызов из автомобиля

Если пассажиру, оставшемуся в машине, нужно вызвать водителя, он может послать сигнал на брелок. Для этого достаточно нажать на кнопку на корпусе приемопередатчика. В результате на экране брелка появится надпись CALL и активируются 20-секундные звуковые сигналы. Для их прерывания достаточно нажать кнопку 3.

Руководство пользователя: Автосигнализация STARLINE A61 DIALOG

(скачивание инструкции бесплатно)

Формат файла: PDF

Доступность: Бесплатно как и все руководства на сайте. Без регистрации и SMS.

Дополнительно: Чтение инструкции онлайн

Благодарим Вас за выбор

автомобильной охранной системы

StarLine A61 Dialog

и желаем Вам успешных

и безопасных поездок!

Редакция  №2

Страница:
(1 из 68)

навигация

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

Оглавление инструкции

• Страница 1 из 69
  Благодарим Вас за выбор автомобильной охранной системы StarLine A61 Dialog и желаем Вам успешных и безопасных поездок! Редакция №2
• Страница 2 из 69
  Пожалуйста прочитайте внимательно! Установка автосигнализации должна производиться квалифицированными специалистами. Автосигнализация является сложным техническим устройством, предполагающим подключение к цепям автомобиля, связанным с работой двигателя. Мы настоятельно не рекомендуем носить брелки
• Страница 3 из 69
  Содержание Введение ……………………………………………………………………………………………… 4 Технические характеристики сигнализации ……………………………………………… 5 Компоненты, входящие в комплект сигнализации
• Страница 4 из 69
  Введение StarLine А61 Dialog — современная автомобильная охранная система. Защитные свойства системы реализованы по инновационным технологиям. Для передачи команд управления в StarLine A61 Dialog применен диалоговый алгоритм авторизации с криптостойким кодом и индивидуальным для каждого изделия
• Страница 5 из 69
  Технические характеристики Диапазон частот радиосигнала управления …… от 433,05 до 434,79 МГц Количество частотных каналов управления ………………… ……………………128 Максимальный радиус действия брелка в режиме передатчика ………. 800 м* Максимальный радиус действия брелка в
• Страница 6 из 69
  Компоненты входящие в комплект сигнализации 1, 2 — инструкции по установке и эксплуатации; 3 — брелок дистанционного управления с обратной связью и с жидкокристаллическим (ЖК) дисплеем; 4 — батарейка для брелка с ЖК дисплеем; 5 — брелок дистанционного управления без ЖК дисплея; 6 — центральный
• Страница 7 из 69
  7
• Страница 8 из 69
  Охранные и сервисные функции сигнализации Охраняемые зоны автомобиля и способы их контроля · Двигатель – реле блокировки/цифровые радиореле StarLine DRR (опция) · Двери, капот, багажник, стояночный тормоз – концевые выключатели · Зажигание – вход контроля цепи зажигания · Кузов – двухуровневый
• Страница 9 из 69
  · Светодиодная индикация исправности концевых выключателей · Световая сигнализация открытых дверей Сервисные функции сигнализации · Режим бесшумной охраны · Режим охраны с работающим двигателем · Бесшумное включение / выключение режима охраны · Включение / выключение режима охраны без брелка ·
• Страница 10 из 69
  Брелки управления сигнализацией Сигнализация выполняет заложенные в нее функции либо автоматически, либо по сигналам брелка при нажатии кнопок. Часть предусмотренных функций и некоторые параметры работы сигнализации могут изменяться путем программирования. Сигнализация комплектуется 3-кнопочным
• Страница 11 из 69
  Дополнительные рекомендации по использованию брелков Основным брелком управления Вашей сигнализацией является брелок с обратной связью и жидкокристалическим дисплеем, имеющий диалоговый алгоритм авторизации, гарантированно препятствующий попыткам перехвата кода брелка и последующего его
• Страница 12 из 69
  Назначение кнопок брелка с ЖК дисплеем Кнопка 1 • Включение режима охраны со звуковым подтверждением (одинарное нажатие) • Включение режима охраны без звукового подтверждения (последовательное нажатие) • Отключение / включение датчика удара по уровням (двойное нажатие) • Запирание замков дверей при
• Страница 13 из 69
  Кнопки 2 + 3 одновременно • Выключение блокировки кнопок брелка (одинарное нажатие) Кнопки 1 и 3 последовательно • Включение режима охраны с работающим двигателем Кнопки 3 и 1 последовательно • Активация дополнительного канала №1 Кнопки 3 и 2 последовательно • Активация дополнительного канала №2
• Страница 14 из 69
  Жидкокристаллический дисплей брелка Иконки с буквенным обозначением – индикация команд, режимов работы сигнализации Режим антиограбления (вкл/выкл) Режим 2-шагового выключения блокировок двигателя (вкл/выкл) Режима бесшумной охраны (вкл/выкл) Режим сервисного обслуживания (вкл/выкл) Режим
• Страница 15 из 69
  Индикация состояния сигнализации и автомобиля Включен режим охраны со звуковыми сигналами тревоги Включен режим бесшумной охраны Замки дверей закрыты Замки дверей открыты Зажигание включено Открыты двери , капот , багажник Не затянут стояночный тормоз / Нажат ножной тормоз Двигатель работает
• Страница 16 из 69
  Настройка функций брелка Брелок позволяет установить следующие режимы и параметры: l текущее время l время будильника l включить или выключить будильник l время таймера обратного отчета l включить или выключить таймер обратного отчета 1 Нажмите и удерживайте кнопку 3 (установка часов текущего
• Страница 17 из 69
  (установка минут будильника) 4 Коротко нажмите кнопку 3 БРЕЛОК иконка минут будильника мигает: кнопка 1 — увеличивает показания кнопка 2 — уменьшает показания 5 Коротко нажмите кнопку 3 (вкл/выкл будильника) БРЕЛОК иконка будильника мигает: кнопка 1 — включает режим (ON) кнопка 2 — выключает режим
• Страница 18 из 69
  Программирование режимов работы курсорным способом Отдельные режимы работы сигнализации, а также некоторые специальные функции, включаются с помощью режима программирования. Для входа в этот режим и выполнения нужных установок выполните действия, описанные ниже 1 Нажмите и удерживайте кнопку 3 до
• Страница 19 из 69
  3б Для выключения режима 2 нажмите на брелке кнопку АВТОМОБИЛЬ l габариты вспыхнут 1 раз БРЕЛОК l прозвучат последовательно: 2 коротких сигнала 2 длинных сигнала 1 приглушенный сигнал l на экране исчезнет иконка выбранной функции Перечень программируемых режимов и функций Режим антиограбления.
• Страница 20 из 69
  Включение режима охраны со звуковыми сигналами подтверждения Перед включением режима охраны убедитесь, что зажигание выключено, стояночный тормоз включен, а двери, капот и багажник надёжно закрыты. 1 Нажмите на брелке кнопку 1 АВТОМОБИЛЬ l светодиодный индикатор начнёт мигать l прозвучит один
• Страница 21 из 69
  Включение режима охраны без звуковых сигналов подтверждения Перед включением режима охраны убедитесь, что зажигание выключено, стояночный тормоз включен, а двери, капот и багажник надёжно закрыты. 1 Дважды нажмите на брелке кнопку 1 (Первое нажатие длительное, второе — короткое) АВТОМОБИЛЬ l
• Страница 22 из 69
  Режим бесшумной охраны В режиме бесшумной охраны отсутствуют какие-либо звуковые сигналы автомобиля при срабатывании любого из датчиков. Для использования данного режима его следует заранее запрограммировать. В дальнейшем включение охраны производится так же, как и обычно, но при этом на экране
• Страница 23 из 69
  Программирование режима бесшумной охраны 1 Нажмите и удерживайте кнопку 3 до момента, когда прозвучат два сигнала (сначала длительный, затем короткий) БРЕЛОК l после того, как Вы отпустите кнопку 3, в нижней части экрана будет выделена миганием первая слева иконка нажатиями на 2 Короткими курсор на
• Страница 24 из 69
  Включение режима охраны с работающим двигателем Для того, чтобы данный режим работал, необходимо, чтобы к сигнализации было подключено реле поддержки зажигания и дополнительный канал 3 был запрограммирован на работу в варианте 4 (программируемая функция 16). Перед включением режима убедитесь, что
• Страница 25 из 69
  3 Нажмите на брелке кнопку 1 длительно, затем кнопку 3 коротко АВТОМОБИЛ Ь l прозвучит 1 звуковой сигнал l габариты вспыхнут 1 раз l будет отключена охрана зоны зажигания, датчик удара и доп. датчик l замки дверей закроются (если замки подключены к сигнализации) БРЕЛ ОК l прозвучит короткий сигнал
• Страница 26 из 69
  Автоматическое включение режима охраны В данном режиме охрана включается автоматически после выключения зажигания, через 10 секунд после закрытия всех дверей. Для использования данного режима его следует заранее запрограммировать. Выключите зажигание и закройте все двери. Режим охраны включится
• Страница 27 из 69
  Программирование режима автоматического включения охраны 1 Нажмите и удерживайте кнопку 3 на брелке до момента, когда прозвучат два сигнала (сначала длительный, затем короткий) БРЕЛОК l 2 3 после того, как Вы отпустите кнопку “3”, в нижней части экрана будет выделена миганием первая слева иконка
• Страница 28 из 69
  Экстренное включение режима охраны без брелка 1 Откройте дверь при включенном зажигании АВТОМОБИЛЬ l светодиод начнет мигать 2 Нажмите 3 раза сервисную кнопку АВТОМОБИЛЬ l светодиод погаснет примерно на 5 секунд 3 Пока светодиод не горит, выключите зажигание АВТОМОБИЛЬ l прозвучит 1 звуковой сигнал
• Страница 29 из 69
  По истечении 20-секундного интервала охрана будет включена автоматически А ВТОМ ОБИ Л Ь l габариты вспыхнут 1 раз l светодиод начнёт мигать Если на момент включения охраны окажется, что двери, капот или багажник плохо закрыты, а тормоз нажат или стояночный тормоз выключен, либо неисправен один из
• Страница 30 из 69
  Выключение режима охраны со звуковыми сигналами подтверждения Нажмите на брелке кнопку 2 АВТОМОБИЛЬ l светодиодный индикатор погаснет l прозвучат 2 сигнала l габариты вспыхнут 2 раза l будут открыты замки дверей (если они подключены к сигнализации) БРЕЛОК l прозвучат 2 коротких сигнала l
• Страница 31 из 69
  Выключение режима охраны без звуковых сигналов подтверждения Дважды нажмите на брелке кнопку 2 (Первое нажатие длительное, второе — короткое) АВТОМОБИЛЬ l светодиодный индикатор погаснет l габариты вспыхнут 2 раза l будут открыты замки дверей (если они подключены к сигнализации) БРЕЛОК l прозвучат
• Страница 32 из 69
  Экстренное выключение охраны без набора персонального кода Способ выключения охраны без брелка (с вводом кода или без ввода) определяется программируемой функцией 9. 1 Откройте дверь автомобиля ключом АВТОМОБИЛЬ l начнутся сигналы тревоги или l габариты вспыхнут 4 раза (если режим охраны включался
• Страница 33 из 69
  Экстренное выключение охраны с набором персонального кода Способ выключения охраны без брелка (с вводом кода или без ввода) определяется программируемой функцией 9. 1 Откройте дверь автомобиля ключом АВТО МОБ ИЛЬ начнуться сигналы тревоги или l габариты вспыхнут 4 раза (если режим охраны включался
• Страница 34 из 69
  Двухшаговое выключение блокировок двигателя Для использования данного режима его следует заранее запрограммировать 1 2 34 Выключите режим охраны (одним из способов) Второй этап выключения блокировок двигателя выполняется аналогично экстренному выключению режима охраны без брелка либо с вводом
• Страница 35 из 69
  Программирование режима двухшагового отключения блокировок 1 Нажмите и удерживайте кнопку 3 до момента, когда прозвучат два сигнала (сначала длительный, затем короткий) БРЕЛОК l после того, как Вы отпустите кнопку 3, в нижней части экрана будет выделена миганием первая слева иконка нажатиями на 2
• Страница 36 из 69
  Контроль состояния сигнализации и температуры в салоне Эту команду Вы можете использовать в любом режиме для проверки текущего состояния сигнализации и проверки температуры в салоне 1 Нажмите на брелке кнопку 3 БР ЕЛОК l l прозвучит мелодичный сигнал значение температуры отображается кратковременно
• Страница 37 из 69
  Самодиагностика при включении режима охраны Во время включения режима охраны система автоматически проверяет все зоны, которые должны быть взяты под охрану. АВТОМ ОБИ ЛЬ l двери, капот или багажник плохо закрыты l неисправен один из кнопочных выключателей дверей, капота или багажника l не включен
• Страница 38 из 69
  Самодиагностика при выключении режима охраны Информация о сработавших во время охраны датчика отображается на дисплее брелка после отключения охраны. Выключение охраны коротким нажатием кнопки 2 брелка АВТОМОБИЛЬ l прозвучат 3 сигнала l габариты вспыхнут 3 раза БРЕЛОК l зоны сработавших датчиков
• Страница 39 из 69
  Сигналы тревоги Если в режиме охраны произойдет срабатывание любого из охранных датчиков, то это вызовет автоматическое включение сигналов тревоги: сигналы сирены, мигание габаритных огней. Двигатель будет заблокирован. Брелок будет подавать звуковые сигналы тревоги, а на дисплее отобразится
• Страница 40 из 69
  Отображение сигналов тревоги на дисплее брелка БРЕЛОК l сработал 1-уровень датчика удара l сработал 1-уровень дополнительного датчика l сработал 2-уровень дополнительного датчика l сработал датчик давления l сработал датчик тормоза l открывались двери l открывался капот l открывался багажник 40 l
• Страница 41 из 69
  Прерывание сигналов тревоги АВТОМОБ ИЛЬ l тревожные сигналы постоянно включены БРЕЛОК l включены непрерывные сигналы тревоги l отображается зона сработавшего датчика Нажмите на брелке кнопку 2 БРЕ ЛОК АВТОМОБИЛЬ l тревожные сигналы l сигналы тревоги l зона, в которой l отображается зона прекратятся
• Страница 42 из 69
  Защищенность сигнализации от отключения питания Любая попытка угонщиков выключить режим охраны временным отключением питания окажется безуспешной. При отключении питания, например, сбросе клеммы аккумулятора, сигнализация запоминает свое состояние. При восстановлении питания сигнализация снова
• Страница 43 из 69
  Блокировка двигателя Блокировка двигателя делает бессмысленными все попытки угонщиков завести двигатель. Если блокировка выполнена с нормально-разомкнутым типом контактов (см. программируемую функцию 10), то она сохранится даже в случае обнаружения центрального блока сигнализации и его отключения
• Страница 44 из 69
  Программирование режима иммобилайзера 1 Нажмите и удерживайте кнопку 3 до момента, когда прозвучит два сигнала (сначала длительный, затем короткий) БРЕЛОК l после того, как Вы отпустите кнопку “3”, в нижней части экрана будет выделена миганием первая слева иконка 2 Короткими нажатиями на кнопку 3 3
• Страница 45 из 69
  Включение режима антиограбления брелком Обратите внимание, что режим антиограбления может быть включен только при соответствующей настройке программируемой функции 8. Режим включается при включенном зажигании. Помимо способа, описанного ниже, возможно включение этого режима путем активации иконки
• Страница 46 из 69
  Выключение режима антиограбления брелком Режим выключается двумя короткими нажатиями на кнопку 2 с интервалом не менее двух секунд. 1 Нажмите на брелке кнопку 2 АВТОМОБИЛЬ прекратятся постоянные звуковые и световые сигналы тревоги l светодиод начнет мигать l выключения режима охраны 2 Нажмите на
• Страница 47 из 69
  Скрытое включение автоматического режима антиограбления Обратите внимание, что режим антиограбления может быть включен только при соответствующей настройке программируемой функции 8. Скрытое включение режима антиограбления предназначено для противодействия злоумышленникам в ситуации, когда обычным
• Страница 48 из 69
  3 этап Истекает 30 секунд после открывания двери АВТОМОБИЛЬ l включатся прерывистые звуковые и БРЕЛОК световые сигналы тревоги l ещё через 30 секунд включатся постоянные звуковые и световые сигналы тревоги l замки дверей закроются (если они подключены к сигнализации) l двигатель начнет
• Страница 49 из 69
  Отключение режима антиограбления без брелка 1 Выключите зажигание и закройте двери Откройте дверь автомобиля 2 Откройте дверь автомобиля 1 АВТОМОБИЛЬ l начнутся сигналы тревоги 3 2 Закройте дверь автомобиля Откройте дверь находясь в автомобиле затем Откройте 4 сервиснуюзажигание,течение 3-х секунд
• Страница 50 из 69
  Режим турботаймера Для того, чтобы данный режим работал, необходимо, чтобы к сигнализации было подключено реле поддержки зажигания и дополнительный канал 3 был запрограммирован на работу в варианте 4 (программируемая функция 16) Перед включением режима убедитесь, что капот закрыт и автомобиль стоит
• Страница 51 из 69
  Программирование режима турботаймера 1 Нажмите и удерживайте кнопку 3 до момента, когда прозвучат два сигнала (сначала длительный, затем короткий) БР ЕЛОК l 2 3 после того, как Вы отпустите кнопку 3, в нижней части экрана будет выделена миганием первая слева иконка Короткими нажатиями на кнопку 3
• Страница 52 из 69
  Временное отключение датчика удара В течение одного цикла охраны можно производить неограниченное число раз отключение датчика удара по уровням и его обратное включение 1 Нажмите два раза коротко кнопку 1 брелка. Будет отключен 1 уровень датчика удара, дающий предупреждающие сигналы АВТОМОБИЛЬ l 2
• Страница 53 из 69
  Временное отключение дополнительных датчиков В течение одного цикла охраны можно производить неограниченное число раз отключение дополнительного датчика по уровням и его обратное включение. Если запрограммированы два отдельных датчика, то отключается только 1-й датчик или оба вместе 1 Нажмите два
• Страница 54 из 69
  Управление дополнительным каналом №1 (открывание багажника) Варианты работы дополнительного канала определяются программируемой функцией 14. Возможны 4 варианта работы дополнительного канала №1. Активация канала производится одинаковыми действиями, независимо от выбранного варианта l 3 вспышки
• Страница 55 из 69
  Управление дополнительным каналом №2 Варианты работы дополнительного канала определяются программируемой функцией 15. Возможны 4 варианта работы дополнительного канала №2. Нажмите на брелке кнопку 2 А ВТОМ ОБИ ЛЬ l светодиодный индикатор погаснет l прозвучат 2 сигнала l габариты вспыхнут 2 раза l
• Страница 56 из 69
  Управление дополнительным каналом №3 Варианты работы дополнительного канала определяются программируемой функцией 16. Возможны 4 варианта работы дополнительного канала №3. Активация канала производится одинаковым действиям независимо от выбранного варианта. Нажмите на брелке кнопку 3 два раза
• Страница 57 из 69
  Вызов из автомобиля Для подачи сигнала вызова из автомобиля на брелок сигнализации нажмите кнопку, расположенную на корпусе модуля приемопередатчика. На дисплее брелка отобразится CALL и включатся 20-секундные звуковые сигналы вызова. Для прерывания звуковых сигналов вызова нажмите кнопку 3 брелка.
• Страница 58 из 69
  Запись кодов брелков Всего в память можно записать 4 брелка 1 Нажмите сервисную кнопку 7 раз и включите зажигание АВТОМОБИЛЬ l прозвучат 7 сигналов сирены 2 и 3 и удерживайте до подтверждения 2 Нажмите на брелке одновременно кнопки АВТОМОБИЛЬ l 1 сигнал сирены БРЕ ЛОК l прозвучит 1 сигнал Повторите
• Страница 59 из 69
  Персональный код экстренного отключения Персональный код экстренного отключения режима охраны или режима антиограбления может состоять из 1, 2 или 3-х цифр. Каждая цифра кода может принимать значение от 1 до 6 включительно. Алгоритм программирования персонального кода следующий: 1. Войдите в режим
• Страница 60 из 69
  Программирование охранных и сервисных функций Некоторые охранные и сервисные функции и параметры работы сигнализации могут быть изменены с помощью сервисной кнопки и брелка без необходимости доступа к центральному блоку. Перечень функций приведен в таблице. Порядок программирования описан подробно
• Страница 61 из 69
  Длительное + короткое нажатие кнопки 1 4 сигнала Одинарное нажатие кнопки 1 Одинарное нажатие кнопки 2 Одинарное нажатие кнопки 3 1 сигнал 2 сигнала 3 сигнала при включении тормоза при включении тревоги без пин-кода 1-значный пин-код 2-значный пин-код 3-значный пин-код №10 — активизация выходов на
• Страница 62 из 69
  Сводная таблица команд, выполняемых брелком Кнопка 1 Кнопка 2 Кнопка 3 Основные команды брелка с ЖК дисплеем Команда Нажать Условие Зажигание Включить охрану (со звуковым подтверждением) коротко выкл Иконки любые кроме любые кроме Включить охрану (без звукового подтверждения) последов. выкл
• Страница 63 из 69
  Ком а нд а На жа ть У сл ов ие З аж и ган и е П ооч еред ное отклю че ние д атчика по у ров ням в ы кл двойно е И ко н ки лю бые кром е Охран а лю бые кром е вкл П ооч еред ное откл ючение до п. д атчика по у ров ням двойно е в ы кл Упра вл ение (кан ал 1) пос лед ов . не зависи т не за ви сит не
• Страница 64 из 69
  Команды, выбираемые курсором брелка с ЖК дисплеем Команд а А кти ви ровать ку рсо рный выбор Н аж ать Ин ди кац ия действие № 1 длительно до + Перед вижен ие курсор а коротко В ключить иконку выб ранную курсо ром коротко В ыключить иконку выб ранную курсо ром коротко действие № 2 В ключить реж им
• Страница 65 из 69
  Элементы питания брелков и их замена В брелках используются различные элементы питания: • в брелке с обратной связью используется 1 элемент питания “ААА” 1,5В • в брелке без обратной связи используется 1 элемент питания CR2450, 3В Время работы элементов питания брелков зависит: от частоты
• Страница 66 из 69
  Для заметок 66 Инструкция по эксплуатации
• Страница 67 из 69
  Для заметок 67
• Страница 68 из 69
  68 Инструкция по эксплуатации
• Страница 69 из 69


Старлайн а61 диалог инструкция по эксплуатации.

Инструкция по эксплуатации сигнализации StarLine A61. Подробно и по пунктам. Значение индикаторов и кнопок

Надежная автомобильная охранная система с диалоговой авторизацией и индивидуальными 128-битными ключами шифрования. Предназначен для работы в условиях экстремальных городских радиопомех.

В StarLine есть все, что только можно пожелать, плюс:

Диалоговая авторизация исключает интеллектуальный электронный взлом и обеспечивает устойчивость ко всем известным кодграбберам. Для защиты кода использовался самый совершенный алгоритм кодирования диалогов с индивидуальными ключами шифрования в 128 бит, а также инновационный метод перескакивания частот. При передаче команд трансивер многократно меняет частоты по специальной программе в период каждого сообщения. Решение этого уровня, известное под техническим термином «метод расширения спектра со скачкообразной перестройкой частоты», впервые в мире используется в системе управления аварийной сигнализацией и существенно осложняет любые попытки взлома кода. Код шифрования «Диалог» используется как в основном, так и в дополнительном брелке.

Безопасность кода подтверждена долгосрочным договором StarLine на 5 000 000 рублей для специалистов по электронному взлому.

Режим Мегаполис. Расширенный диапазон контроля и оповещения, а также уверенная работа в условиях экстремальных городских радиопомех обеспечивается применением 128-канального узкополосного запатентованного OEM-трансивера с частотной модуляцией. Специализированная программа обработки сигналов, узкополосные фильтры, а также каналы приема и передачи, оптимально распределенные по краям 433.9Диапазон частот 2 МГц, позволил улучшить отношение сигнал/шум на 8-10 дБ и удвоить дальность контроля и предупреждения. Забудьте о радиопомехах на больших парковках.

Кнопка ПУСК/СТОП. StarLine A61 Dialog идеально совместим с автомобилями, оснащенными кнопкой Start/Stop.

Эргономика и надежность брелка. Брелки имеют надежную конструкцию и покрытие soft touch. Все меню русскоязычные с интуитивно понятными иконками.

Термостойкость. Охранные комплексы StarLine с диалоговой охраной разработаны и производятся в России и рассчитаны на работу в широком диапазоне температур от -45 до +85.

Полный набор стандартных и программируемых функций обеспечивает автовладельцу надежную защиту и комфорт при использовании автомобильной охранной системы StarLine A61 Dialog.

На базе системы StarLine A61 можно построить надежный охранный комплекс в том числе:

GSM Security Systems

2-уровневой датчик ударного удара

Приемопередатчик

Кнопка капюшона

Световой диод

Сервисная кнопка

Набор проводников

Инструкции по установке. на ваш выбор. Пожалуйста, заполните форму. Мы обязательно свяжемся с вами в течение 24 часов.

Поля, отмеченные звездочкой, обязательны для заполнения

Сигнализация А61 — простая и надежная охранная система от российского производителя Starline. Качественную защиту обеспечивает диалоговый сигнал, непрерывно меняющий свою частоту, и не позволяющий его перехватить средствами интеллектуального взлома. Подробнее обо всех особенностях сигнализации Старлайн А61, а также мнениях автовладельцев о ее эксплуатации вы можете узнать из этого обзора.

Функциональность Starline A61

При разработке А61 производитель поставил перед собой цель сделать недорогую модель для тех, кому не нужна функция автозапуска и другие дополнительные опции. При этом система устроена таким образом, что у владельца есть возможность подключить ту же систему автозапуска или управления со смартфона с помощью встроенных модулей, если возникнет такая необходимость. Таким образом, функционал автосигнализации Старлайн А61 можно значительно расширить, подняв его уровень до более дорогих моделей.

Что предлагает A61 своим владельцам?

• Двусторонняя связь, защищенная от перехвата с помощью системы Диалог.
• Дальность действия главного пульта управления до 800 м в режиме передачи и до 2 км в режиме приема.
• Режим турботаймера, защищающий автомобили с двигателями с турбонаддувом.
• Датчик удара. Устройство фиксирует изменение уровня вибрации и предупреждает владельца о возможной краже или взломе.
• Минимальное энергопотребление. Во включенном состоянии A61 потребляет около 15 мА.
• Возможность подключения автозапуска и GSM мониторинга.
• Повышенная помехоустойчивость в городских условиях.
• Работа в широком диапазоне температур от -40 до +85°С.
• Автоматический контроль связи между центральным блоком и охранной панелью.

Программное обеспечение A61 позволяет выбрать подходящий для владельца автомобиля режим охраны и дополнительные функции, такие как индикатор напряжения, внутреннее освещение, история эксплуатации и многое другое.

Комплектация и стоимость А61

В стандартный комплект, который поставляется в картонной коробке, входят следующие позиции:

• инструкция по эксплуатации автосигнализации Starline A61;
панель управления
• с ЖК-дисплеем и дополнительной панелью с двумя кнопками;
батарейки
• для брелоков и защитный чехол для основного пульта;
• антенна на двустороннем скотче;
центральный процессор
• ;
• датчик удара с соединительным штекером;
• аварийная кнопка Джек;
светодиодный индикатор
• ;
• силовые провода с вилками для подключения;
• реле блокировки двигателя;
• концевой выключатель капота (багажника)

Автосигнализация Starline A61 не комплектуется штатной сиреной, поэтому автовладельцам необходимо приобретать ее отдельно, либо использовать звонок от ранее установленной системы.

На данный момент сигнализация А61 снята с производства, поэтому купить ее можно только в случае продажи складских остатков или б/у. A63, который стоит около 130 долларов, может выступать аналогом из линейки Starline с аналогичными функциями и стоимостью.

Основные преимущества и недостатки Starline A61

Плюсы и минусы A61 сведены в следующую таблицу:

Преимущества	недостатки
Двусторонняя связь. Если система сработает, владелец сразу же получит уведомление об этом на брелке.	Отсутствие автозапуска. Очень удобная функция, позволяющая прогреть двигатель перед поездкой, производителем не предусмотрена.
Работа в широком диапазоне температур. Сигнализация А 61 хорошо зарекомендовала себя на крайнем севере и в районах с жарким летом.	Невозможность подключения к цифровым шинам CAN и LIN. Современные охранные системы имеют возможность прямого подключения к цифровым шинам, что значительно облегчает установку и улучшает работу сигнализации.
Защита от диалога. Изменение кода сводит на нет попытки взлома с помощью кодграббера.	Брелок с антенной. Выпуклая антенна не всегда удобна для кармана и выглядит старомодно.
Возможность подключения автозапуска и других дополнительных функций.	Отсутствие датчика наклона. Это устройство, реагирующее на изменение положения автомобиля в пространстве, эффективно предотвращает угон с помощью эвакуатора.
Высокая помехоустойчивость. Система обеспечивает бесперебойную работу в условиях мегаполиса, где эфир насыщен разнообразными радиосигналами.	Быстрый расход батареи в пульте. При активном использовании батарейки приходится менять примерно раз в 2 месяца. Если установлено дополнительное оборудование, потребление увеличивается еще больше.

Самые распространенные неисправности А61 и как с ними бороться

1. Сигнализация не реагирует на команды с брелоков.
Возможные причины неисправности А61:

• программный сбой модуля управления;
• сильные радиопомехи;
• повреждена антенна.

Способы решения проблемы: когда центральный блок работает, но не видит брелок, нужно обратить внимание на антенну. Ослабленные провода необходимо надежно закрепить, если это не поможет, может потребоваться полная замена антенного блока, что можно сделать в сервисном центре. При сбое синхронизации пультов и блока управления необходимо заново прописать брелоки в памяти, следуя инструкции.

2. Сигнализация не срабатывает при открывании дверей и воздействии на датчик удара.
Возможные причины неисправности:

• центральный блок управления обесточен;
• аккумулятор в машине разряжен.

Способы решения проблемы: когда блок питания не подходит к сигнализации, необходимо убедиться в целостности проводки и разъемов подключения. Если проблему выявить не удается, необходимо обратиться к установщикам. Разряженную батарею необходимо заменить.

Схема подключения А61

Для опытного автолюбителя схема подключения автосигнализации А61 достаточно проста. Позволяет самостоятельно установить систему и подключить дополнительные модули.

Отзывы владельцев сигнализации Старлайн А61

В процессе эксплуатации сигнализация показывает как свои сильные, так и слабые стороны. Подробнее об особенностях этой системы вы можете узнать из отзывов автомобилистов. Информация взята с сайтов starline.in.ua, http://www.manualsdir.ru/, http://www.arkanplus.ru/

Положительный	Отрицательный
Сигнализация старлайн а61 Диалог стояла на Калине. Он был очень доволен ею. Во-первых, никаких ложных срабатываний (ну почти), а во-вторых, дальность действия брелока очень даже приличная (сколько точно не знаю, но с шестого этажа работало без проблем). В-третьих, хорошая цена, я за нее отдал что-то около 80 долларов. Установил сам, все отлично работало, наверное, и сейчас работает (машину продал).	Купил это «чудо» российского производства по совету друзей. Не знаю как у кого, а у меня за 3 месяца не работал, несмотря на то, что устанавливался у официалов. Брелок глючит, то сам ставится на охрану, то на команды не реагирует. Блокировка двигателя не работает. Если воет сирена, вы все равно можете завестись и поехать.
Выбрал Старлайн А61, так как меня устраивали все характеристики и цена. Знакомые ребята подключились к СТО. Говорят, что все встало без проблем, инструкция помогла. Недавно тоже купил специальный маяк для подключения мобильного телефона. Работает без проблем, мне нравится.	Недавно перестала работать основная панель управления (которая с ЖК дисплеем) на А61. Разборка брелка показала, что он сделан из одноразовых деталей, да еще и китайского производства. Поменял брелок, так как ремонту не подлежит, посмотрим как себя поведет новый.
Мне кажется, что Starline A61 одна из лучших моделей этого производителя. Недаром раньше его устанавливали в салонах Hyundai. Езжу на Элантре больше 3-х лет. Я не знаю никаких проблем с ней. Изначально был подключен специальный модуль для оповещения телефона. Это очень удобно. Даже если я нахожусь в другом городе, я всегда могу узнать, как поживает моя машина.	Сигнализация не оправдала моих ожиданий. У меня был китайский Шериф в моей старой машине. Думал, что Старлайн с обратной связью будет на голову выше, но ничего особенного не увидел: примитивный датчик удара, никакой сирены, доисторический брелок с антенной. О качестве самой защиты ничего сказать не могу, так как случаев не было, но в целом сигнализация средняя, ​​на троечку.
Это моя первая машина и первая сигналка. Сначала я не мог разобраться во всех функциях, но потом стал вникать все больше и больше. Чаще всего использую охрану с работающим двигателем (очень удобно, если ненадолго), бесшумную охрану, автоматическое включение сигнализации. Работой самой системы доволен, единственное, батарейки приходится часто менять.	Брелок быстро слетел с меня. Первая кнопка начала проседать буквально через полгода. Связь тоже часто теряется. Я прошивал брелки несколько раз. Плохо, что нет автозапуска, но за такую ​​цену трудно ожидать чего-то необычного. Мой вывод — средняя сигнализация для недорогих автомобилей.
Простая и надежная сигнализация. Пользуюсь уже четыре года, ни разу не ломался и не глючил. Несколько раз регулировал датчик удара. Со временем его настройка почему-то сбивается, и он начинает работать от проезжающего мимо большегрузного автомобиля. А так, нареканий нет, очень надежный.	Если вам нужна эффективная сигнализация, лучше не берите Starline A61. Совершенно не обеспечивает должного уровня защиты. Простой пример: забываю снять сигнализацию, открываю багажник — никакой реакции ни на сирену, ни на брелок. Ходил к мастерам, говорят «бывает», программа вылетает. А если бы они были ворами?

Для каких автомобилей подходит Старлайн А61

Качество системы Старлайн А61 проверено годами и тысячами автовладельцев, активно использующих эту сигнализацию каждый день. Надежность защиты обеспечивается диалоговым кодом авторизации, который невозможно перехватить с помощью кодграбберов, а комфорт создают дополнительные функции, настраиваемые каждым водителем по своему усмотрению.

Делая выводы, можно сказать, что Старлайн А61 – доступная и надежная автомобильная охрана, которую можно превратить в полноценный охранный комплекс, подключив соответствующие модули. Благодаря широким возможностям расширения функционала данную модель можно установить практически на любой автомобиль вне зависимости от вида топлива и конструкции коробки передач. Единственное ограничение касается автомобилей с цифровой CAN-шиной, для которых лучше использовать системы с соответствующим модулем.

Руководство по эксплуатации Starline A61

Как и любой продукт Starline, в комплект автосигнализации A61 входит подробная инструкция по эксплуатации оборудования. Он состоит из нескольких разделов, в которых описаны:

• технические характеристики сигнализации;
• оборудование;
• основные функции системы и способы управления ими;
Дополнительные функции
• , их подключение и настройка.

Инструкция также содержит руководство по установке сигнализации на автомобиль и цветные схемы подключения с пояснениями.
В случае внимательного изучения инструкции у водителя не должно возникнуть вопросов по использованию и самостоятельной установке сигнализации StarlineA61.

Видео — Обзор комплектации StarLine A61 Dialog

Видео — Как завязать брелок starline a61

StarLine А61 Dialog — современная автосигнализация. Защитные свойства системы реализованы с использованием современных технологий. StarLine A61 Dialog использует интерактивный алгоритм работы с криптографическим кодом и индивидуальным ключом шифрования (для каждого продукта), что исключает возможность интеллектуального электронного взлома. Использование многоканального радиотракта, реализованного на узкополосном встроенном ЧМ-приемопередатчике, обеспечивает повышенную дальность действия и защищенность от помех в условиях современного города. Система устойчива к внешним помехам и позволяет передавать на брелок информацию о событиях, происходящих с автомобилем, на расстояние более 1 км с учетом условий радиошумового загрязнения города.

Охраняемые территории и контроль над ними

Двигатель — реле блокировки, цифровые радиореле (опция).

Двери, багажник, капот, стояночный тормоз — концевые выключатели.

Система зажигания — контроль цепи зажигания.

Корпус — датчик удара (двухуровневый).

Внутреннее пространство — дополнительный датчик (опция).

Защита автосигнализации

Код управления диалогом с индивидуальными ключами шифрования исключает возможность интеллектуального электронного взлома.

Запоминание исходного состояния при отключении питания и возврат в то же состояние после его восстановления.

Определенное количество циклов тревоги от датчиков.

Отключить сигналы тревоги без снятия с охраны.

Функции противоугонной и защитной сигнализации

Включение сигнализации при срабатывании датчиков при включенном режиме охраны.

Оповещения о тревогах путем передачи сигналов на пульт с обратной связью.

Иммобилайзер.

Турботаймер.

Режим защиты от ограбления.

2-ступенчатое (программируемое) отключение засоров двигателя.

Индивидуальный код аварийного отключения.

Блокировка двигателя, даже при демонтированной сигнализации.

СКАЧАТЬ Руководство пользователя StarLine A61 Dialog

Сигнализация выполняет возложенные на нее функции либо автоматически, либо по командам с пульта дистанционного управления. Некоторые функции и параметры работы сигнализации можно изменить путем программирования. Охранная сигнализация имеет 3-кнопочный пульт с обратной связью и жидкокристаллическим дисплеем, а также 2-кнопочный пульт со светодиодной индикацией. При выполнении команд, отправленных с любого брелка, изменении режимов работы или параметров автосигнализации и срабатывании сигнализации, информация о состоянии автомобиля выводится на брелок с обратной связью и ЖК-дисплеем.

A61, а также Twage A6 и B6 — это современные системы безопасности, при изготовлении которых использовались инновационные технологии. В статье рассмотрены особенности и возможности моделей, а также дана инструкция по использованию.

[Скрыть]

Особенности моделей

Автосигнализация StarLine A61 Dialog оснащена персональным криптоустойчивым пин-кодом. Система Starline A61 имеет увеличенный радиус действия и защищена от радиопомех, что немаловажно в условиях мегаполиса, имеет базовый набор функций.

Сигнализация Starline Twage A6 оснащена брелоком двусторонней связи, LCD дисплеем. В системе используется динамический код, защищенный от перехвата. Сигнал тревоги можно прервать, не отключая функции безопасности.

StarLine Twage B6 — первый среди новых B-серии с обратной связью. Эта серия отличается от А6 и А4 оригинальным брелоком с обратной связью и максимально информативным ЖК-экраном, на котором отображается 44 значка. Тревоги сопровождаются звуком, вибрацией и люминесцентной подсветкой. В комплект Starline B6 входит инструкция по установке и настройке.

Возможности системы

Система Starline защищает следующие узлы автомобиля:

• двигатель: установлено реле блокировки запуска;
• центральный замок, управление открытием капота, дверей, багажника;
• контроль входа в цепь зажигания;
• на кузов установлен двухуровневый датчик удара;
• контроль внутреннего пространства с помощью датчика.

Каждая сигнализация защищена от подбора кода и перехвата злоумышленниками.

Сервисные функции сигнализации включают:

• постановку и снятие с охраны;
• режим защиты сохраняется при работающем двигателе;
• постановка и снятие с охраны без брелока;
• возможность управления центральным замком как дистанционно, так и от замка зажигания;
• сервисный режим;
• функция комфорта;
• режимы паники и поиска автомобиля;
• дистанционное программирование режимов брелока и сигнализации;
• двухимпульсное и двухшаговое отпирание дверей;
• обратная связь с брелоком в двух режимах: звук и вибрация;
• индикация различных настроек и др.

Инструкция по эксплуатации

Во всех комплектах сигнализации StarLine, включая А61 Диалог, инструкция содержит информацию по установке и настройке, поэтому их можно установить на свой автомобиль самостоятельно.

Как установить?

1. Центральный блок разместить в салоне в потайном месте, желательно под торпедой.
2. Антенну и приемопередающий модуль лучше разместить на лобовом стекле.
3. Сирена устанавливается в моторном отсеке, поблизости не должно быть источников влаги и тепла.
4. Датчик удара размещается в салоне автомобиля с возможностью его регулировки.
5. Светодиод, сигнализирующий об установленной сигнализации, должен быть размещен на приборной панели так, чтобы его было хорошо видно.
6. Сервисная кнопка Valet должна быть установлена ​​в секретном месте, доступном водителю.

Электропроводка должна быть выполнена в соответствии со схемой подключения. Подключайте центральный блок к разъемам только после окончательной установки.

Как настроить?

Функции, присущие автосигнализации, выполняются автоматически или по нажатию кнопок на брелоке. Некоторые параметры и функции можно запрограммировать.

Информация о работе сигнализации поступает на пульт, имеющий обратную связь. ЖК-экран отображает состояние системы безопасности. Сигналы принимаются в звуковом и вибрационном режимах. Настройка и управление сигнализацией осуществляется с помощью брелка с обратной связью. Каждая кнопка имеет свое назначение, при нажатии комбинации кнопок активируются другие режимы и функции (видео Michael MNS).

Возможные неисправности

Основная неисправность сигнализации — отказ выполнять команды, подаваемые с брелка, не отпирается центральный замок. Причины этого могут быть разными. Чаще всего разряжается блок питания в брелоке. После замены батареек функции восстанавливаются. Возможна плохая зарядка аккумулятора. Самой серьезной причиной может быть поломка центрального блока.

Возможны проблемы с брелоком. При падении корпус может повредиться, экран может перестать работать. В этом случае брелок необходимо либо отремонтировать, либо заменить на новый. Ремонт можно сделать своими руками.

Извините, в настоящее время нет доступных опросов.

Видео «Ремонт брелока автосигнализации StarLine A61/B6»

В этом видео показано, как своими руками починить брелок StarLine A61 и аналогичные модели (от TipS&TrickS).

Надежная автомобильная охранная система с диалоговой авторизацией и индивидуальными 128-битными ключами шифрования. Предназначен для работы в условиях экстремальных городских радиопомех.

В StarLine есть все самое лучшее, что только можно пожелать, плюс:

Диалоговая авторизация исключает интеллектуальный электронный взлом и обеспечивает устойчивость ко всем известным кодграбберам. Для защиты кода использовался самый совершенный алгоритм кодирования диалогов с индивидуальными ключами шифрования в 128 бит, а также инновационный метод перескакивания частот. При передаче команд трансивер многократно меняет частоты по специальной программе в период каждого сообщения. Решение этого уровня, известное под техническим термином «метод расширения спектра со скачкообразной перестройкой частоты», впервые в мире используется в системе управления аварийной сигнализацией и существенно осложняет любые попытки взлома кода. Код шифрования «Диалог» используется как в основном, так и в дополнительном брелке.

Безопасность кода подтверждена долгосрочным договором StarLine на 5 000 000 рублей для специалистов по электронному взлому.

Режим Мегаполис. Расширенный диапазон контроля и оповещения, а также уверенная работа в условиях экстремальных городских радиопомех обеспечивается применением 128-канального узкополосного запатентованного OEM-трансивера с частотной модуляцией. Специализированная программа обработки сигналов, узкополосные фильтры, а также каналы приема и передачи, оптимально распределенные по краям 433.9Диапазон частот 2 МГц, позволил улучшить отношение сигнал/шум на 8-10 дБ и удвоить дальность контроля и предупреждения. Забудьте о радиопомехах на больших парковках.

Кнопка ПУСК/СТОП. StarLine A61 Dialog идеально совместим с автомобилями, оснащенными кнопкой Start/Stop.

Эргономика и надежность брелка. Брелки имеют надежную конструкцию и покрытие soft touch. Все меню русскоязычные с интуитивно понятными иконками.

Термостойкость. Охранные комплексы StarLine с диалоговой охраной разработаны и производятся в России и рассчитаны на работу в широком диапазоне температур от -45 до +85.

Полный набор стандартных и программируемых функций обеспечивает автовладельцу надежную защиту и комфорт при использовании автомобильной охранной системы StarLine A61 Dialog.

На базе системы StarLine A61 можно построить надежный охранный комплекс в том числе:

GSM security systems

2-level shock sensor

transceiver

hood button

light-emitting diode

service button

set of wires

installation instructions

user’s manual

user memo

Thanks на ваш выбор. Пожалуйста, заполните форму. Мы обязательно свяжемся с вами в течение 24 часов.

Поля, отмеченные звездочкой, обязательны для заполнения

просмотров

А

%PDF-1.3 % 902 0 объект >]/PageLayout/SinglePage/Pages 898 0 R/Type/Catalog/ViewerPreferences 994 0 R>> эндообъект 716 0 объект >поток приложение/pdf

пользователь

А

2010-12-28T16:50:08+03:00pdfFactory Pro www. pdffactory.com2010-12-28T16:50:31+03:002010-12-28T16:50:31+03:00pdfFactory Pro 4.05 (Windows 7 Домашняя базовая x86 русский)Falseuid:74a5c9db-1e50-4dbb-b1be-50419c248aecuuid:78d1f700-3a0d-4368-98ec-b19424f762f4default1PDF/X-1a:2001PDF/X-1:2001PDF/X-1:2001

http://ns.adobe.com/pdf/1.3/pdfAdobe PDF Schema

internalИмя объекта, указывающее, был ли документ изменен для включения захват информацииTrappedText

http://ns.adobe.com/pdfx/1.3/pdfxPDF/X ID Schema

internalID стандарта PDF/XGTS_PDFXVersionText

внутренний уровень соответствия стандарту PDF/XGTS_PDFXConformanceText

http://ns.adobe.com/xap/1.0/mm/xmpMMXMP Схема управления мультимедиа

внутренний идентификатор на основе UUID для конкретного воплощения документаInstanceIDURI

http://www. npes.org/pdfx/ns/id/pdfxidPDF/X ID Schema

internalID стандарта PDF/XGTS_PDFXVersionText

конечный поток эндообъект 993 0 объект > эндообъект 1056 0 объект > эндообъект 898 0 объект > эндообъект 994 0 объект > эндообъект 903 0 объект >/Font>/ProcSet[/PDF/Text/ImageB/ImageI]/XObject>>>/Rotate 0/TrimBox[0. 0 0.0 340.0 439.0]/Type/Page>> эндообъект 1 0 объект >/Font>/ProcSet[/PDF/Text/ImageB/ImageI]/XObject>>>/Rotate 0/TrimBox[0.0 0.0 340.0 439.0]/Type/Page>> эндообъект 7 0 объект >/ProcSet[/PDF/Text]>>/Rotate 0/TrimBox[0.0 0.0 340.0 439.0]/Тип/Страница>> эндообъект 11 0 объект >/ProcSet[/PDF/Text/ImageB]/XObject>>>/Поворот 0/TrimBox[0.0 0.0 340.0 439.0]/Тип/Страница>> эндообъект 15 0 объект >/Font>/ProcSet[/PDF/Text/ImageB/ImageI]/XObject>>>/Rotate 0/TrimBox[0.0 0.0 340.0 439.0]/Type/Page>> эндообъект 178 0 объект >/ProcSet[/PDF/Text]>>/Повернуть 0/TrimBox[0.0 0.0 340.0 439.0]/Тип/Страница>> эндообъект 181 0 объект >/ProcSet[/PDF/Text]>>/Rotate 0/TrimBox[0.0 0.0 340.0 439.0]/Тип/Страница>> эндообъект 184 0 объект >/ProcSet[/PDF/Text]>>/Повернуть 0/TrimBox[0.0 0.0 340.0 439.0]/Тип/Страница>> эндообъект 187 0 объект >/ProcSet[/PDF/Text]>>/Повернуть 0/TrimBox[0.0 0.0 340.0 439.0]/Тип/Страница>> эндообъект 193 0 объект >/Font>/ProcSet[/PDF/Text/ImageB/ImageI]/XObject>>>/Rotate 0/TrimBox[0.0 0. 0 340.0 439.0]/Type/Page>> эндообъект 431 0 объект >/Font>/ProcSet[/PDF/Text/ImageB/ImageI]/XObject>>>/Rotate 0/TrimBox[0.0 0.0 340.0 439.0]/Тип/Страница>> эндообъект 531 0 объект >/ProcSet[/PDF/Text]>>/Повернуть 0/TrimBox[0.0 0.0 340.0 439.0]/Тип/Страница>> эндообъект 534 0 объект >/ProcSet[/PDF/Text]>>/Повернуть 0/TrimBox[0.0 0.0 340.0 439.0]/Тип/Страница>> эндообъект 537 0 объект >/ProcSet[/PDF/Text]>>/Повернуть 0/TrimBox[0.0 0.0 340.0 439.0]/Тип/Страница>> эндообъект 540 0 объект >/ProcSet[/PDF/Text]>>/Повернуть 0/TrimBox[0.0 0.0 340.0 439.0]/Тип/Страница>> эндообъект 543 0 объект >/ProcSet[/PDF/Text]>>/Rotate 0/TrimBox[0.0 0.0 340.0 439.0]/Тип/Страница>> эндообъект 546 0 объект >/ProcSet[/PDF/Text]>>/Повернуть 0/TrimBox[0.0 0.0 340.0 439.0]/Тип/Страница>> эндообъект 549 0 объект >/ProcSet[/PDF/Text/ImageB]/XObject>>>/Поворот 0/TrimBox[0.0 0.0 340.0 439.0]/Тип/Страница>> эндообъект 556 0 объект >/ProcSet[/PDF/Text/ImageB]/XObject>>>/Поворот 0/TrimBox[0.0 0.0 340.0 439.0]/Тип/Страница>> эндообъект 559 0 объект >/ProcSet[/PDF/Text]>>/Rotate 0/TrimBox[0. 0 0.0 340.0 439.0]/Тип/Страница>> эндообъект 562 0 объект >/ProcSet[/PDF/Text]>>/Повернуть 0/TrimBox[0.0 0.0 340.0 439.0]/Тип/Страница>> эндообъект 565 0 объект >/ProcSet[/PDF/Text]>>/Повернуть 0/TrimBox[0.0 0.0 340.0 439.0]/Тип/Страница>> эндообъект 568 0 объект >/ProcSet[/PDF/Text]>>/Повернуть 0/TrimBox[0.0 0.0 340.0 439.0]/Тип/Страница>> эндообъект 571 0 объект >/ProcSet[/PDF/Text]>>/Повернуть 0/TrimBox[0.0 0.0 340.0 439.0]/Тип/Страница>> эндообъект 574 0 объект >/ProcSet[/PDF/Text/ImageB]/XObject>>>/Rotate 0/TrimBox[0.0 0.0 340.0 439.0]/Тип/Страница>> эндообъект 578 0 объект >/ProcSet[/PDF/Text]>>/Повернуть 0/TrimBox[0.0 0.0 340.0 439.0]/Тип/Страница>> эндообъект 581 0 объект >/ProcSet[/PDF/Text]>>/Повернуть 0/TrimBox[0.0 0.0 340.0 439.0]/Тип/Страница>> эндообъект 584 0 объект >/ProcSet[/PDF/Text]>>/Повернуть 0/TrimBox[0.0 0.0 340.0 439.0]/Тип/Страница>> эндообъект 587 0 объект >/ProcSet[/PDF/Text]>>/Повернуть 0/TrimBox[0.0 0.0 340.0 439.0]/Тип/Страница>> эндообъект 590 0 объект >/ProcSet[/PDF/Text]>>/Повернуть 0/TrimBox[0.
