Автомобильная сигнализация Pandora DXL 3500i · Фото, описание, характеристики, комплектация, прошивки и инструкции

Skip to content

Автомобильная сигнализация Pandora DXL 3500i2018-07-02T20:58:45+03:00

Pandora DXL 3500 – автомобильный охранно-сервисный комплекс премиум-класса, с диалоговым кодированием и многоканальным радиотрактом, работающем в диапазоне 433,1- 434,9 MHz, с обработкой и управлением штатной CAN –шины автомобиля многопотоковым методом и программированием через встроенный USB порт.

Данная система, впервые в мире, выполнена на 32-разрядном микроконтроллере с ядром ARM/Cortex, что позволило разработчикам добиться выдающихся результатов в обработке потоков штатных CAN-шин современных автомобилей, вычислений, связанных с повышенной криптостойкостью алгоритма диалогового кодирования, и математической обработкой сигналов от высокочувствительного трехкоординатного акселерометра, на котором выполнены встроенные датчики удара/наклона/движения автомобиля с беспрецедентно высокой защитой от ложных срабатываний без ухудшения чувствительности.

Система демонстрирует многочисленные преимущества нашего интегрального подхода в эргономике пользования, скорости реакции на команды и события, корректности работы в штатных цифровых шинах автомобилей, энергоэкономичности, дальности диалоговой связи, криптостойкости обновленной версии диалогового кодирования, реальной помехозащищенности от радиопомех современных городов.

Система имеет 12 независимых программируемых каналов, любой из которых может быть назначен на любой событие, как самой охранно-сервисной системы, так и событий происходящих в CAN-шине автомобиля, исключая необходимость применения отдельного CAN-модуля, для подключения дополнительных устройств других производителей (GSM-модулей, замков капота, дверных штырей, иммобилайзеров, спутниковых мониторингово-поисковых модулей, GPS/Glonass трекеров и т.д.). Гибкость настроек системы позволяет реализовать наивысший противоугонный и сервисный функционал, доступный сегодня на рынке автомобильных охранно-сервисных комплексов ведущих мировых производителей.

Безусловно, представляет интерес встроенный LIN-порт, который поддерживает протоколы некоторых марок автомобилей.

Pandora DXL 3500 имеет расширенную память событий (до 100) с энергонезависимым модулем календаря и часов реального времени. В списке событий появились не только тревожные события и события снятия/постановки на охрану, но и записи о срабатывании предварительных уровней датчиков, события запуска/остановки двигателя, записи о проблемах запуска/остановки двигателя и т.д.

В схемотехнике базового блока применен интегральный высокоэффективный импульсный преобразователь напряжения питания от компании Linear (Japan), что позволило добиться абсолютного рекорда энергоэкономичности (18мА) при рекордно-высокой функциональности (интегрированный полнофункциональный контроллер CAN-шины, постоянно работающий встроенный акселерометр, высокая дальность диалоговой связи, постоянный контроль связи с брелоком, и т.д.).

Базовый блок системы оснащен разъемом mini-USB который позволят подключаться непосредственно к компьютеру или Netbook для программирования системы, обновления программного обеспечения и чтения расширенного протокола событий. При программировании базового блока, питание на него подается непосредственно с USB-порта компьютера, что делает процесс удобнее.

Система поддерживает сегодня более 150 CAN-протоколов различных автомобилей, покрывая все массовые автомобили, продаваемые в России, более 50 из них в расширенном потоковом режиме, с анализом множества параметрической информации. Группой поддержки ведется непрерывная работа, по начитыванию и проверке CAN-протоколов и расширенной телеметрии всех новинок автопрома и возможных модификаций популярных марок. Обновить программное обеспечение с самым современным набором CAN- и LIN-протоколов, можно в любое время с сайта производителя.

Реализованная на одном контроллере с основным функционалом обработка информации с цифровых шин CAN и LIN ярко отличает работу наших глубоко интегрированных методов обработки от систем других производителей с встроенными в базовый блок и дискретными CAN-модулями.

Потоковая обработка, работающая на скорости самой шины имеет возможности комплексно анализировать ситуацию, делать запросы и корректировать посылаемые системой в шину команды в соответствии с ситуацией. Результатом реализации наших потоковых алгоритмов работы в шине, явилась большая скорость реакции на команды, расширение возможных, корректно исполняемых команд, возможность работать на высокоскоростных шинах без ограничения функциональности, непревзойденный набор сервисных функций, исполняемых CAN-командами на автомобилях премиум класса.

Pandora DXL 3500 – очередная инновационная новинка от нашей компании, подтверждающая статус компании-лидера технологических разработок. На это раз – с отрывом на годы от ближайших технологических конкурентов во всем мире. Данное изделие превосходит по техническому воплощению штатное электрооборудования любого современного автомобиля, обладает высочайшей надежностью, производится с использованием современнейшего европейского обрудования на нашем новом производстве в г. Калуга.

Эргономикой пользования и функциональностью изделие порадует самого взыскательного потребителя, и наверняка понравится любому, самому грамотному и требовательному профессионалу-установщику. При монтаже и при эксплуатации Pandora DXL 3500 не нанесет вреда штатному оборудованию автомобиля (благодаря своей «прозрачности» для штатной диагностики), не доставит беспокойства при обслуживании в фирменных автосервисах любых премиум марок современных автомобилей.

Полностью разработанная и произведенная в России, Pandora DXL 3500 – первая модель нового семейства высокофункциональных автомобильных охранно-сервисных комплексов нового поколения, которыми наша компания продолжит радовать своих потребителей в ближайшие годы.

С марта 2014 г. в продажу поступила обновленная линейка автомобильных охранно-сервисных систем Pandora DXL 3210/3500/3700

В обновленной линейке продуктов используется более современный брелок с ЖК-дисплеем D-074, который, сохранив полюбившийся пользователям дизайн, обладает новой схемотехникой с одноплатной конструкцией и более высокой надежностью работы. Одновременно с этим брелок имеет более совершенный радиотракт с диалоговым алгоритмом шифрования AES128 с более узкой полосой пропускания и оптимизированной частотной сеткой рабочих каналов вещания.

Системы комплектуются и другим дополнительным брелоком R304.

Также системы получили и новый РФ-модуль RFM390, имеющим более компактные габариты, а также плоский шлейф соединения с базовым блоком, повышающий надежность работы радиоканальной части системы.

Эти меры позволили существенно повысить стабильность и дальность работы радиоканала. Особенно в крупных городах с большим количеством работающих беспроводных сетей (3G, LTE) с одновременным снижением мощности передаваемой в эфир, а также общую надежность и потребительские качества популярных автомобильных охранных систем без изменения их конечной стоимости.

Обновленные системы имеют индекс “i” (3210i, 3500i, 3700i). Их можно отличить по версии программного обеспечения, которая указывается на специальном бумажном стикере (наклеивается на коробку, в руководство по эксплуатации, а также на заднюю сторону базового блока), либо в верхнем левом углу программы DXL Loader при подключении системы, находящейся в режиме настроек:

  • для систем 3210i – версия не ниже v. 802
  • для систем 3500i – версия не ниже v.845
  • для систем 3700i – версия не ниже v.74

Pandora DXL 3500i больше не производится и находится в архиве

Функциональные особенности


Pandora DXL 3500i

Позволяет подключать систему к компьютеру для обновления программного обеспечения и настройки параметров.

Современный 32-разрядный ARM-процессор с интеллектуальными алгоритмами снижения энергопотребления.

Гарантирует невозможность интеллектуального (электронного) взлома.

Позволяет дистанционно и автоматически запускать двигатель, при этом надежно контролирует состояние автомобиля.

Максимально корректная интеграция автомобильной охранно-сервисной системы в штатную цифровую шину автомобиля.

Двусторонний брелок — основное средство управления и контроля состояния системы.

Комплектация Pandora DXL 3500i

  • Основной блок DXL 3500i с карточкой master-PIN

  • Брелок LCD D074 DXL 3030-3940

    Брелок с ЖКИ, двухсторонний. Малогабаритный эргономичный двухпроцессорный брелок с ЖКИ. Брелок обладает высочайшей информативностью — 80 независимых сегментов ЖКИ, 17 мелодий, виброзвонок, яркие статусные светодиоды. Увеличенные сервисные пиктограммы.

    Подробнее

    Видимость сегментов не зависит от угла обзора. Раздельная индикация датчиков движения, удара, дополнительного датчика. Поддерживает возможность дистанционного изменения значений настроек чувствительности датчиков удара и движения. Оптимизированая система пользовательского меню. Герметизированный корпус. Революционная технология подвеса кнопок. Срок работы от одной батареи AAA — до 6 месяцев. Габариты 76х35х16 мм.

    Для сигнализаций Pandora LX 3257/3297, DXL 3900/3910/3930/3950/3970/5000

  • Брелок R304L LX 3030-3297

    Односторонний трехкнопочный брелок, используемый в работе Pandora DeLuxe LX 3257, 3297, 3410. Внутри — печатная плата с процессором, обеспечивающим перевод кода брелка раз в несколько секунд. Брелок комплектуется литиевым элементом питания.

  • RF модуль DXL 390

  • ЗИП крепежа Deluxe

    Набор крепежа, включающий в себя: кабель концевого выключателя L10, контакт заземления 019, концевой выключатель резиновый, скотч двусторонний 30х30, R=2мм, винт 5G ф4,2х13 silver, стяжку L450 black, пакет Zip lock 8х12.

  • Кабель LED L150 v2 в сборе

    Кабель LED L150 v2 в сборе. Многофункциональный трехцветный светодиодный индикатор состояния автосигнализации, по его показаниям можно определить в каком режиме находится система. Работает со всеми автосигнализациями Pandora. Длина кабеля — 1,5м.

  • Кабель VALET L150 v2 в сборе

    Кабель VALET L150 v2 в сборе со скотчем. Миниатюрная кнопка «VALET» скрытной установки, с помощью которой можно осуществить аварийное снятие системы с охраны, аварийную постановку системы на охрану, настроить параметры работы автосигнализации.

    Данной кнопкой комплектуются все автосигнализации Pandora.

    Подробнее

    Работает со всеми автосигнализациями Pandora. Длина кабеля — 1,5м.

  • Кабель дополнительного датчика DeLuxe

  • Кабель термодатчика двигателя L3000

    Кабель термодатчика двигателя L3000

  • Кабель термодатчика салона L1000

  • Кабель 18 AWG L1000 red FUS-20A circle

  • Основной кабель DXL 3030/3100/3210/3500/3700

  • RMD-5 DXL релейный модуль автозапуска v.4

  • Обходчик иммобилайзера Pandora DI-3

    Данное изделие представляет собой кодовый обходчик иммобилайзера с встроенным источником питания 3,3 вольта для замещения литиевой батареи штатного брелока. Отличительной особенностью DI-03 от его предшественника DI-02 является управление кодовой посылкой автосигнализации. То есть размещенный под капотом, который закрыт замком капота, либо надежно спрятанный в салоне автомобиля

    Подробнее

    Кодовая посылка сигнализации, управляющая обходчиком, имеет динамическую структуру, и эффективно противостоит известным методам подбора кода.

    Модулем обхода штатного иммобилайзера DI-03 может управлять любая автосигнализация Pandora семейства DeLuxe или DXL. Фактически данный обходчик предстваляет собой интегрированную связку DI-02 и кодового реле BM-102/103/105. Также интегрированный в обходчик источник питания на 3.3 вольта, позволяет качественно решить проблему замещения литиевых элементов питания штатных брелоков, устанавливаемых в обходчик, поскольку литиевый элемент имеет непродолжительный срок службы и не работает при низких температурах.

  • Кабель ключа TM DeLuxe

  • Основной блок DXL3500 – 1 шт.
  • Брелок LCD DXL074 black карабин шелкография силикон – 1 шт.
  • Брелок R304L с цепочкой шелкография силикон – 1 шт.
  • RF модуль DXL390 – 1 шт.
  • ЗИП крепежа DeLuxe – 1 шт.
  • Кабель LED L150 v2 в сборе со скотчем – 1 шт.
  • Кабель VALET L150 v2 в сборе со скотчем – 1 шт.
  • Кабель дополнительного датчика DeLuxe – 1 шт.
  • Кабель термодатчика двигателя L3000 – 1 шт.
  • Кабель термодатчика салона L1000 – 1 шт.
  • Кабель 18 AWG L1000 red FUS-20A circle – 1 шт.
  • Основной кабель DXL3100 – 1 шт.
  • Кабель DXL CANbus L1400 разъем 14 – 1 шт.
  • Релейный модуль автозапуска RMD-5 v4 – 1 шт.
  • Модуль обхода штатного иммобилайзера с кодовым каналом DI-03 – 1 шт.
  • Кабель ключа TM DeLuxe – 1 шт.
  • Печатная продукция
  • Упаковка

Инструкции, прошивки и руководства для Pandora DXL 3500i

  • Прошивка для 3500 (файл pld), версия 5. 54 от 27.04.2015, скачать (*.zip, 0,3 MB)
  • Прошивка для 3500i (файл pld), версия 8.55 от 26.06.2015, скачать (*.zip, 0,3 MB)
  • Таблица Статусов и Команд систем Pandora DXL 5000/ 4400/ 3700/ 3500/ 3210 от 26.06.2015, скачать (*.pdf, 1,2 MB)
  • Изменения в прошивках систем Pandora DXL, DX, LX, PanDECT X от 26.06.2015, скачать (*.txt, 0,1 MB)
  • прошивка v 9.72 от 2013.05.13 (pld), *.zip, 0.3 MB

– Прошивка для систем Pandora DXL 3500 произведенных до 03.2011.
Прошивка включает в себя все обновлении до версии 5.00.
Внимание! В данной прошивке убрана поддержка автомобилей Audi, BMW,Mercedes,VW.
Данные автомобили поддерживаются прошивкой 9-73.

  • прошивка v 9.73 от 2013.05.13 (pld), *.zip, 0.2 MB

– Прошивка для систем Pandora DXL 3500 произведенных до 03.2011.
Прошивка включает в себя все обновлении до версии 5.00.
Внимание! В данной прошивке поддерживаются только автомобили Audi, BMW, Mercedes,VW!

  • руководство по эксплуатации, *. pdf, 8.1 MB
  • краткое руководство по эксплуатации, *.pdf, 2.5 MB

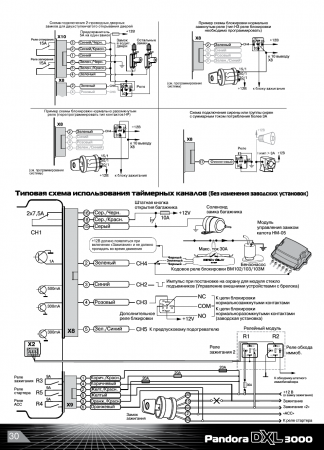

  • схема подключения, *.pdf, 0.6 MB
  • руководство по монтажу, *.pdf, 2.1 MB
  • руководство по программированию, *.pdf, 2.1 MB
  • Интерактивные руководства для Pandora DXL 3500 находятся здесь (manuals.alarmtrade.ru)

Появились вопросы? Не знаете как подключить ту или иную функцию? Команды, руководства по программированию и настройке, схемы и сервисные меню — вся техническая документация в одном месте! Также вы всегда можете позвонить или написать в Техническую поддержку и получить бесплатную консультацию.

Техническая поддержка

Характеристики Pandora DXL 3500i

  • Основные функции
  • Охранные функции
  • Прочие
