Блок питания на CR6842S, схема и печатная плата

Схема блока питания на CR6842S

В данной статье опубликована схема блока питания на микросхеме CR6842S. Схема имеет обратноходовую (flayback) структуру, благодаря которой, можно сделать блок питания любой мощности, под любые нужды.

Многие наверно видели на aliexpress компактные AC-DC блоки питания, фото которых привожу ниже и задумывались о схематике данного устройства и на какой микросхеме она собрана.

Есть и такие, которые купили данный блок питания на CR6842S и ищут схему для него, на случай поломки и дальнейшего ремонта.

Как я и писал, схема представляет собой обратноход и выглядит следующим образом. Приведенная схема рассчитана на напряжение 12 вольт и ток 2 ампера. Вы можете рассчитать блок питания на свои напряжения и ток.

Максимальный ток нагрузки задается резистором R10, чем меньше его сопротивление, тем больше ток на выходе блока питания. Методику расчета можно найти в интернете по запросу "Расчет обратноходового преобразователя". В данной статье этого расчета нет, так как рассматривается только схема данного блока питания.

Частота задается резистором R2 и рассчитывается по формуле

F (кГц) = 1742 / R2 (кОм). При сопротивлении R2 = 26 кОм, частота равна 1742 / 26 кОм = 67 кГц.

Хотел отметить, что микросхема CR6842S является китайским аналогом микросхемы SG6842S. Расчет частоты для SG6842S немного другой и имеет формулу F (кГц) = 1690 / R2 (кОм) ..

Не знаю, формулы разные или все же китайцы ошиблись и в своем даташите указали 1742 вместо 1690. Поэтому на схеме я указал, что частота 66 кГц (усреднил). Имейте это в виду при расчете.

CR6842S схема

Печатная плата блока питания

Печатная плата имеет размер 117 х 54 мм, выглядит следующим образом.

Если вас не устраивают данные размеры, то вы всегда можете подправить печатную плату под себя или развести ее по новой. Файл печатной платы, который сделан в программе DipTrace, можно скачать в конце статьи.

Изготовление печатной платы блока питания на CR6842S

Представляю некоторые этапы сборки печатной платы. Нанесение фоторезиста и засветка, плата после проявки и травления фоторезиста, плата после нанесения паяльной маски.

Данная статья опубликована на сайте whoby.ru. Постоянная ссылка на эту статью находится по этому адресу http://whoby.ru/page/blok-pitanija-na-cr6842s

Читайте статьи на сайте первоисточнике, не поддерживайте воров.

Видео засветки паяльной маски

В данном видео показан ускоренный процесс засветки фоторезиста и паяльной маски этой печатной платы, на установке для засветки.

Собранный блок питания на CR6842S

Печатная плата с нанесенной паяльной маской и собранный блок питания.

Скачать схему блока питания на CR6842S

В данном архиве находится схема и печатная плата данного блока питания. Скачать архив можно по этой ссылке.

Заключение

Данный блок питания с применением микросхемы CR6842S, показал себя с хорошей стороны. Со своими обязанностями справляется на отлично, рекомендую к повторению.

На этом заканчиваю, всем флайбеков без бахов.

Автор статьи: Admin Whoby.Ru

Еще записи по теме



Микросхема CR6842S

Приложение к обзору.
Данный текст не рекомендуется к прочтению и использованию в домашнем хозяйстве.
Собственно, а чего она сгорела, эта микросхема? Да потому, что захотелось из популярного блочка сделать регулируемый источник напряжения. И я его сделал. Самым простым, но не совсем правильным способом. Поэтому и предупреждаю, что повторять можно только если есть запасной/ненужный блок, некая склонность к авантюрам и запас оптимизма. Перемотка заклеенных трансформаторов — это «не наш» метод.
Зачем это может понадобиться? От доработанного блока можно запитать советские паяльники на 36 В. Не знаю как у кого, а у меня таких паяльников много. Можно форсировать всякие Hakko, которые номинально на 24 вольта. И еще для чего-нибудь.

Схема доработки:

Доработка платы:


Регулировать выходное напряжение, как оказалось, можно в пределах от 19 до 35 вольт. Разброс границ регулировки на двух тестовых экземплярах обусловлен низкой точностью переменного резистора. Если выходное напряжение менее 19 вольт, преобразователь начинает периодически выключаться, что приводит к появлению низкочастотной «пилы» на выходе (от нуля до максимума). Верхний предел определяется предельно допустимым напряжением электролитов выходного фильтра (35 вольт, на пульсации не заморачиваемся. повышение напряжений на стоке транзистора и вторичных обмотках — игнорируем). Если выходное напряжение более 36 вольт — преобразователь «сгорает» без каких-либо заметных пироэффектов. Выгорает только микросхема CR6842S. Мощный транзистор остается целым. Проверено на 2-х экземплярах :-). Заодно было выяснено, что вместо 20N60 вполне годится IRF840.

Далее будут абстрактные рассуждения о причинах, я ничего не проверял.
Этот блок питания был подробно описан уважаемым Киричем. Если посмотреть на схему из обзора Кирича и заглянуть в описание микросхемы (внутренняя структура, напряжение питания на 7-й лапке), то можно предположить, что при снижении выходного напряжения блока напряжение на вспомогательной обмотке тоже уменьшается и микросхема просто выключается, подпитки от сетевого напряжения ей недостаточно. А вот с ростом напряжения на выходе преобразователя все становится совсем плохо, потому что по структурной схеме на 7 ножке внутри стоит защитный стабилитрон ( 22 В. кажется). А в цепи питания с обмотки только прямое сопротивление диода и резистор 5 Ом. Я туда ткнулся вольтметром — так при штатных 24 вольтах на выходе — питание уже 14...17 вольт. По сути, никакого запаса для повышения выходного напряжения нет. Но работает! :-)))). Но до 35! А после 36 вольт на выходе — сгорает. Если все-таки кто-то решится на переделку, можно вместо 5 Ом поставить что-нибудь в диапазоне 50...100 Ом и проверить.

Cr6842s схема блока питания - Вэб-шпаргалка для интернет предпринимателей!

Импульсные источники питания (ИИП) обычно являются достаточно сложными устройствами, из-за чего начинающие радиолюбители стремятся их избегать. Тем не менее, благодаря распространению специализированных интегральных ШИМ-контроллеров, есть возможность конструировать достаточно простые для понимания и повторения конструкции, обладающие высокими показателями мощности и КПД. Предлагаемый блок питания имеет пиковую мощность около 100 Вт и построен по топологии flyback (обратноходовой преобразователь), а управляющим элементом является микросхема CR6842S (совместимые по выводам аналоги: SG6842J, LD7552 и OB2269).

Внимание! В некоторых случаях для отладки схемы может понадобится осциллограф!

Технические характеристики

Размеры блока: 107х57х30 мм (размеры готового блока с Алиэкспресс, возможны отклонения).
Выходное напряжение: версии на 24 В (3-4 А) и на 12 В (6-8 А).
Мощность: 100 Вт.

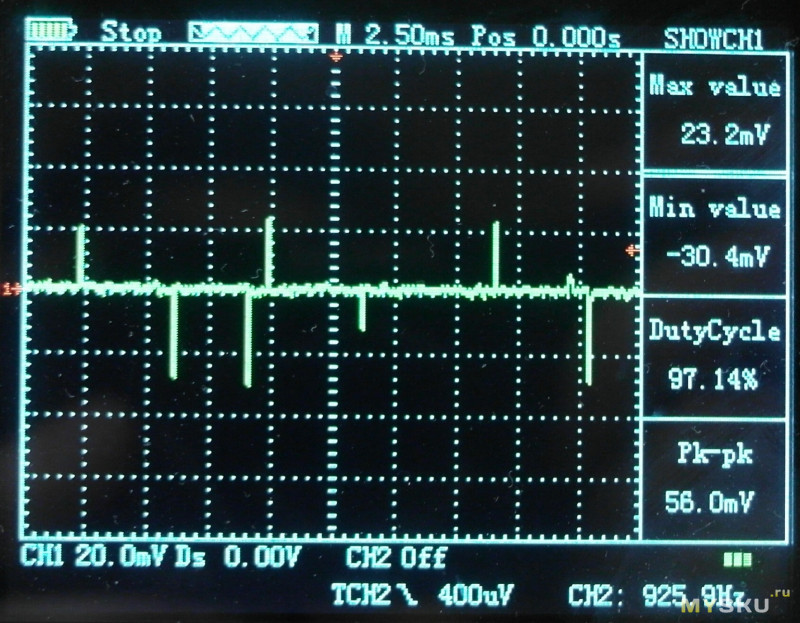

Уровень пульсаций: не более 200 мВ.

На Али легко найти множество вариантов готовых блоков по этой схеме, например, по запросам вида "Artillery power supply 24V 3A", "Блок питания XK-2412-24", "Eyewink 24V switching power supply" и тому подобным. На радиолюбительских порталах данную модель уже окрестили "народной", ввиду простоты и надёжности. Схемотехнически варианты 12В и 24В различаются незначительно и имеют идентичную топологию.

Обратите внимание! В данной модели БП у китайцев весьма высок процент брака, поэтому при покупке готового изделия перед включением желательно тщательно проверять целостность и полярность всех элементов. В моём случае, например, диод VD2 имел неверную полряность, из-за чего уже после трёх включений блок сгорел и мне пришлось менять контроллер и ключевой транзистор.

Подробно методология проектирования ИИП вообще, и конкретно этой топологии в частности, тут рассматриваться не будет, ввиду слишком большого объёма информации — см. отдельные статьи.

Далее подробно разберём назначение элементов в схеме.


Импульсный блок питания мощностью 100Вт на контроллере CR6842S.

Назначение элементов входной цепи

Рассматривать схему блока будем слева-направо:

F1 Обычный плавкий предохранитель.
5D-9 Терморезистор, ограничивает бросок тока при включении блока питания в сеть. При комнатной температуре имеет небольшое сопротивление, ограничивающее броски тока, при протекании тока разогревается, что вызывает снижение сопротивления, поэтому в дальнейшем не влияет на работу устройства.
C1 Входной конденсатор, для подавления несимметричной помехи. Ёмкость допустимо немного увеличить, желательно чтобы он был помехоподавляющим конденсатором типа X2 или имел большой (10-20 раз) запас по рабочему напряжению. Для надёжного подавления помех должен иметь низкие ESR И ESL.
L1 Синфазный фильтр, для подавления симметричной помехи. Состоит из двух катушек индуктивности с одинаковым числом витков, намотанных на общем сердечнике и включенных синфазно.
KBP307 Выпрямительный диодный мост.
R5, R9 Цепочка, необходимая для запуска CR6842. Через неё осуществляется первичный заряд конденсатора C4 до 16.5В. Цепь должна обеспечивать ток запуска не менее 30 мкА (максимум, согласно даташиту) во всём диапазоне входных напряжений. Также, в процессе работы посредством этой цепочки осуществляется контроль входного напряжения и компенсация напряжения при котором закрывается ключ — увеличение тока, втекающего в третий пин, вызывает понижение порогового напряжения закрытия ключа.
R10 Времязадающий резистор для ШИМ. Увеличение номинала данного резистора уменьшит частоту переключения. Номинал должен лежать в пределах 16-36 кОм.
C2 Сглаживающий конденсатор.
R3, C7, VD2 Снабберная цепь, защищающая ключевой транзистор от обратных выбросов с первичной обмотки трансформатора. R3 желательно использовать мощностью не менее 1Вт.
C3 Конденсатор, шунтирующий межобмоточную ёмкость. В идеале должен быть Y-типа, либо же должен иметь большой запас (15-20 раз) по рабочему напряжению. Служит для уменьшения помех. Номинал зависит от параметров трансформатора, делать слишком большим нежелательно.
R6, VD1, C4 Данная цепь, запитываясь от вспомогательной обмотки трансформатора образует цепь питания контроллера. Также данная цепь влияет на цикл работы ключа. Работает это следующим образом: для корректной работы напряжение на седьмом выводе контроллера должно находиться в пределах 12.5 — 16.5 В. Напряжение 16.5В на этом выводе является порогом, при котором происходит открытие ключевого транзистора и энергия начинает запасаться в сердечнике трансформатора (в это время микросхема питается от C4). При понижении ниже 12.5В микросхема отключается, таким образом конденсатор C4 должен обеспечивать питание контроллера пока из вспомогательной обмотки не поступает энергии, поэтому его номинала должно быть достаточно чтобы удерживать напряжение выше 12.5В пока ключ открыт. Нижний предел номинала C
4
следует рассчитывать исходя из потребления контроллера около 5 мА. От времени заряда данного конденсатора до 16.5В зависит время закрытого ключа и определяется оно током, который может отдать вспомогательная обмотка, при этом ток ограничивается резистором R6. Кроме всего прочего, посредством данной цепи в контроллере предусмотрена защита от перенапряжения в случае выхода из строя цепей обратной связи — при превышении напряжения выше 25В контроллер отключится и не начнёт работать пока питание с седьмого пина не будет снято.
R13 Ограничивает ток заряда затвора ключевого транзистора, а также обеспечивает его плавное открытие.
VD3 Защита затвора транзистора.
R8 Подтяжка затвора к земле, выполняет несколько функций. Например, в случае отключения контроллера и повреждения внутренней подтяжки данный резистор обеспечит быстрый разряд затвора транзистора. Также, при корректной разводке платы обеспечит более короткий путь тока разряда затвора на землю, что должно положительно сказаться на помехозащищённости.
BT1 Ключевой транзистор. Устанавливается на радиатор через изолирующую прокладку.
R7, C6 Цепь служит для сглаживания колебаний напряжения на токоизмерительном резисторе.
R1 Токоизмерительный резистор. Когда напряжение на нём превышает 0.8В контроллер закрывает ключевой транзистор, таким образом регулируется время открытого ключа. Кроме того, как уже говорилось выше, напряжение при котором будет закрыт транзистор также зависит от входного напряжения.
C8 Фильтрующий конденсатор оптопары обратной связи. Допустимо немного увеличить номинал.
PC817 Опторазвязка цепи обратной связи. Если транзистор оптопары закроется это вызовет повышение напряжения на втором выводе контроллера. Если напряжение на втором выводе будет превышать 5.2В дольше 56 мс, это вызовет закрытие ключевого транзистора. Таким образом реализована защита от перегрузки и короткого замыкания.

В данной схеме 5-й вывод контроллера не используется. Однако, согласно даташиту на контроллер, на него можно повесить NTC-термистор, который обеспечит отключение контроллера в случае перегрева. Стабилизированный выходной ток данного вывода — 70 мкА. Напряжение срабатывания температурной защиты 1.05В (защита включится при достижении сопротивления 15 кОм). Рекомендуемый номинал термистора 26 кОм (при 27°C).

Параметры импульсного трансформатора

Поскольку импульсный трансформатор это один из самых сложных в проектировании элементов импульсного блока, расчёт трансформатора для каждой конкретной топологии блока требует отдельной статьи, поэтому подробного описания методологии тут не будет, тем не менее для повторения описываемой конструкции следует указать основные параметры используемого трансформатора.

Следует помнить, что одно из важнейших правил при проектировании — соответствие габаритной мощности трансформатора и выходной мощности блока питания, поэтому первым делом, в любом случае, выбирайте подходящие вашей задаче сердечники.

Чаще всего данная конструкция поставляется с трансформаторами, выполненными на сердечниках типа EE25 или EE16, либо аналогичных. Собрать достаточно информации по количеству витков в данной модели ИИП не удалось, поскольку в разных модификациях, несмотря на схожие схемы, используются различные сердечники.

Увеличение разницы в количестве витков ведёт к уменьшению потерь на переключение ключевого транзистора, но повышает требования к его нагрузочной способности по максимальному напряжению сток-исток (VDS).

Для примера, будем ориентироваться на стандартные сердечники типа EE25 и значение максимальной индукции Bmax = 300 мТ. В этом случае соотношение витков первой-второй-третьей обмотки будет равно 90:15:12.

Следует помнить, что указанное соотношение витков не является оптимальным и возможно потребуется корректировка соотношений по результатам испытаний.

Первичную обмотку следует наматывать проводником не тоньше 0.3мм в диаметре. Вторичную обмотку желательно выполнять сдвоенным проводом диаметром 1мм. Через вспомогательную третью обмотку течёт малый ток, поэтому провода диаметром 0.2мм будет вполне достаточно.

Описание элементов выходной цепи

Далее кратко рассмотрим выходную цепь источника питания. Она, в общем-то, совершенно стандартна, от сотен других отличается минимально. Интересна может быть лишь цепочка обратной связи на TL431, но её мы тут подробно рассматривать не будем, потому что про цепи обратной связи есть отдельная статья.

VD4 Сдвоенный выпрямительный диод. В идеале подбирать с запасом по напряжениютоку и с минимальным падением. Устанавливается на радиатор через изолирующую прокладку.
R2, C12 Снабберная цепь для облегчения режима работы диода. R2 желательно использовать мощностью не менее 1Вт.
C13, L2, C14 Выходной фильтр.
C20 Керамический конденсатор, шунтирующий выходной конденсатор C14 по ВЧ.
R17 Нагрузочный резистор, обеспечивающий нагрузку для холостого хода. Также через него разряжаются выходные конденсаторы в случае запуска и последующего отключения без нагрузки.
R16 Токоограничивающий резистор для светодиода.
C9, R20, R18, R19, TLE431, PC817 Цепь обратной связи на прецизионном источнике питания. Резисторы задают режим работы TLE431, а PC817 обеспечивает гальваническую развязку.

Что можно улучшить

Вышеописанная схема обычно поставляется в готовом виде, но, если собирать схему самому, ничто не мешает немного улучшить конструкцию. Модифицировать можно как входные, так и выходные цепи.

Если в ваших розетках земляной провод имеет соединение с качественной землёй (а не просто ни к чему не подключен, как это часто бывает), можно добавить два дополнительных Y-конденсатора, соединённых каждый со своим сетевым проводом и землёй, между L1 и входным конденсатором C1. Это обеспечит симметрирование потенциалов сетевых проводов относительно корпуса и лучшее подавление синфазной составляющей помехи. Вместе с входным конденсатором два дополнительных конденсатора образуют т.н. «защитный треугольник».

После L1 также стоит добавить ещё один конденсатор X-типа, с той же ёмкостью что у C1.

Для защиты от импульсных бросков напряжения большой амплитуды целесообразно параллельно входу подключать варистор (например 14D471K). Также, если у вас есть земля, для защиты в случае аварии на линии электроснабжения, при которой вместо фазы и нуля фаза попадаётся на оба провода, желательно составить защитный треугольник из таких же варисторов.


Защитный треугольник на варисторах.

При повышении напряжения выше рабочего, варистор снижает своё сопротивление и ток течёт через него. Однако, ввиду относительно низкого быстродействия варисторов, они не способны шунтировать скачки напряжения с быстро нарастающим фронтом, поэтому для дополнительной фильтрации быстрых скачков напряжения желательно параллельно входу подключать также двунаправленный TVS-супрессор (например, 1.5KE400CA).

Опять же, при наличии земляного провода, желательно добавить на выход блока ещё два Y-конденсатора небольшой ёмкости, включенных по схеме «защитного треугольника» параллельно с C14.

Для быстрой разрядки конденсаторов при отключении устройства параллельно входным цепям целесообразно добавить мегаомный резистор.

Каждый электролитический конденсатор желательно зашунтировать по ВЧ керамикой малой ёмкости, расположенной максимально близко к выводам конденсатора.

Ограничительный TVS-диод будет не лишним поставить также и на выход — для защиты нагрузки от возможных перенапряжений в случае проблем с блоком. Для 24В версии подойдёт, например 1.5KE24A.

Импульсные источники питания (ИИП) обычно являются достаточно сложными устройствами, из-за чего начинающие радиолюбители стремятся их избегать. Тем не менее, благодаря распространению специализированных интегральных ШИМ-контроллеров, есть возможность конструировать достаточно простые для понимания и повторения конструкции, обладающие высокими показателями мощности и КПД. Предлагаемый блок питания имеет пиковую мощность около 100 Вт и построен по топологии flyback (обратноходовой преобразователь), а управляющим элементом является микросхема CR6842S (совместимые по выводам аналоги: SG6842J, LD7552 и OB2269).

Внимание! В некоторых случаях для отладки схемы может понадобится осциллограф!

Технические характеристики

Размеры блока: 107х57х30 мм (размеры готового блока с Алиэкспресс, возможны отклонения).
Выходное напряжение: версии на 24 В (3-4 А) и на 12 В (6-8 А).
Мощность: 100 Вт.
Уровень пульсаций: не более 200 мВ.

На Али легко найти множество вариантов готовых блоков по этой схеме, например, по запросам вида "Artillery power supply 24V 3A", "Блок питания XK-2412-24", "Eyewink 24V switching power supply" и тому подобным. На радиолюбительских порталах данную модель уже окрестили "народной", ввиду простоты и надёжности. Схемотехнически варианты 12В и 24В различаются незначительно и имеют идентичную топологию.

Обратите внимание! В данной модели БП у китайцев весьма высок процент брака, поэтому при покупке готового изделия перед включением желательно тщательно проверять целостность и полярность всех элементов. В моём случае, например, диод VD2 имел неверную полряность, из-за чего уже после трёх включений блок сгорел и мне пришлось менять контроллер и ключевой транзистор.

Подробно методология проектирования ИИП вообще, и конкретно этой топологии в частности, тут рассматриваться не будет, ввиду слишком большого объёма информации — см. отдельные статьи.

Далее подробно разберём назначение элементов в схеме.


Импульсный блок питания мощностью 100Вт на контроллере CR6842S.

Назначение элементов входной цепи

Рассматривать схему блока будем слева-направо:

F1 Обычный плавкий предохранитель.
5D-9 Терморезистор, ограничивает бросок тока при включении блока питания в сеть. При комнатной температуре имеет небольшое сопротивление, ограничивающее броски тока, при протекании тока разогревается, что вызывает снижение сопротивления, поэтому в дальнейшем не влияет на работу устройства.
C1 Входной конденсатор, для подавления несимметричной помехи. Ёмкость допустимо немного увеличить, желательно чтобы он был помехоподавляющим конденсатором типа X2 или имел большой (10-20 раз) запас по рабочему напряжению. Для надёжного подавления помех должен иметь низкие ESR И ESL.
L1 Синфазный фильтр, для подавления симметричной помехи. Состоит из двух катушек индуктивности с одинаковым числом витков, намотанных на общем сердечнике и включенных синфазно.
KBP307 Выпрямительный диодный мост.
R5, R9 Цепочка, необходимая для запуска CR6842. Через неё осуществляется первичный заряд конденсатора C4 до 16.5В. Цепь должна обеспечивать ток запуска не менее 30 мкА (максимум, согласно даташиту) во всём диапазоне входных напряжений. Также, в процессе работы посредством этой цепочки осуществляется контроль входного напряжения и компенсация напряжения при котором закрывается ключ — увеличение тока, втекающего в третий пин, вызывает понижение порогового напряжения закрытия ключа.
R10 Времязадающий резистор для ШИМ. Увеличение номинала данного резистора уменьшит частоту переключения. Номинал должен лежать в пределах 16-36 кОм.
C2 Сглаживающий конденсатор.
R3, C7, VD2 Снабберная цепь, защищающая ключевой транзистор от обратных выбросов с первичной обмотки трансформатора. R3 желательно использовать мощностью не менее 1Вт.
C3 Конденсатор, шунтирующий межобмоточную ёмкость. В идеале должен быть Y-типа, либо же должен иметь большой запас (15-20 раз) по рабочему напряжению. Служит для уменьшения помех. Номинал зависит от параметров трансформатора, делать слишком большим нежелательно.
R6, VD1, C4 Данная цепь, запитываясь от вспомогательной обмотки трансформатора образует цепь питания контроллера. Также данная цепь влияет на цикл работы ключа. Работает это следующим образом: для корректной работы напряжение на седьмом выводе контроллера должно находиться в пределах 12.5 — 16.5 В. Напряжение 16.5В на этом выводе является порогом, при котором происходит открытие ключевого транзистора и энергия начинает запасаться в сердечнике трансформатора (в это время микросхема питается от C4). При понижении ниже 12.5В микросхема отключается, таким образом конденсатор C4 должен обеспечивать питание контроллера пока из вспомогательной обмотки не поступает энергии, поэтому его номинала должно быть достаточно чтобы удерживать напряжение выше 12.5В пока ключ открыт. Нижний предел номинала C4 следует рассчитывать исходя из потребления контроллера около 5 мА. От времени заряда данного конденсатора до 16.5В зависит время закрытого ключа и определяется оно током, который может отдать вспомогательная обмотка, при этом ток ограничивается резистором R6. Кроме всего прочего, посредством данной цепи в контроллере предусмотрена защита от перенапряжения в случае выхода из строя цепей обратной связи — при превышении напряжения выше 25В контроллер отключится и не начнёт работать пока питание с седьмого пина не будет снято.
R13 Ограничивает ток заряда затвора ключевого транзистора, а также обеспечивает его плавное открытие.
VD3 Защита затвора транзистора.
R8 Подтяжка затвора к земле, выполняет несколько функций. Например, в случае отключения контроллера и повреждения внутренней подтяжки данный резистор обеспечит быстрый разряд затвора транзистора. Также, при корректной разводке платы обеспечит более короткий путь тока разряда затвора на землю, что должно положительно сказаться на помехозащищённости.
BT1 Ключевой транзистор. Устанавливается на радиатор через изолирующую прокладку.
R7, C6 Цепь служит для сглаживания колебаний напряжения на токоизмерительном резисторе.
R1 Токоизмерительный резистор. Когда напряжение на нём превышает 0.8В контроллер закрывает ключевой транзистор, таким образом регулируется время открытого ключа. Кроме того, как уже говорилось выше, напряжение при котором будет закрыт транзистор также зависит от входного напряжения.
C8 Фильтрующий конденсатор оптопары обратной связи. Допустимо немного увеличить номинал.
PC817 Опторазвязка цепи обратной связи. Если транзистор оптопары закроется это вызовет повышение напряжения на втором выводе контроллера. Если напряжение на втором выводе будет превышать 5.2В дольше 56 мс, это вызовет закрытие ключевого транзистора. Таким образом реализована защита от перегрузки и короткого замыкания.

В данной схеме 5-й вывод контроллера не используется. Однако, согласно даташиту на контроллер, на него можно повесить NTC-термистор, который обеспечит отключение контроллера в случае перегрева. Стабилизированный выходной ток данного вывода — 70 мкА. Напряжение срабатывания температурной защиты 1.05В (защита включится при достижении сопротивления 15 кОм). Рекомендуемый номинал термистора 26 кОм (при 27°C).

Параметры импульсного трансформатора

Поскольку импульсный трансформатор это один из самых сложных в проектировании элементов импульсного блока, расчёт трансформатора для каждой конкретной топологии блока требует отдельной статьи, поэтому подробного описания методологии тут не будет, тем не менее для повторения описываемой конструкции следует указать основные параметры используемого трансформатора.

Следует помнить, что одно из важнейших правил при проектировании — соответствие габаритной мощности трансформатора и выходной мощности блока питания, поэтому первым делом, в любом случае, выбирайте подходящие вашей задаче сердечники.

Чаще всего данная конструкция поставляется с трансформаторами, выполненными на сердечниках типа EE25 или EE16, либо аналогичных. Собрать достаточно информации по количеству витков в данной модели ИИП не удалось, поскольку в разных модификациях, несмотря на схожие схемы, используются различные сердечники.

Увеличение разницы в количестве витков ведёт к уменьшению потерь на переключение ключевого транзистора, но повышает требования к его нагрузочной способности по максимальному напряжению сток-исток (VDS).

Для примера, будем ориентироваться на стандартные сердечники типа EE25 и значение максимальной индукции Bmax = 300 мТ. В этом случае соотношение витков первой-второй-третьей обмотки будет равно 90:15:12.

Следует помнить, что указанное соотношение витков не является оптимальным и возможно потребуется корректировка соотношений по результатам испытаний.

Первичную обмотку следует наматывать проводником не тоньше 0.3мм в диаметре. Вторичную обмотку желательно выполнять сдвоенным проводом диаметром 1мм. Через вспомогательную третью обмотку течёт малый ток, поэтому провода диаметром 0.2мм будет вполне достаточно.

Описание элементов выходной цепи

Далее кратко рассмотрим выходную цепь источника питания. Она, в общем-то, совершенно стандартна, от сотен других отличается минимально. Интересна может быть лишь цепочка обратной связи на TL431, но её мы тут подробно рассматривать не будем, потому что про цепи обратной связи есть отдельная статья.

VD4 Сдвоенный выпрямительный диод. В идеале подбирать с запасом по напряжениютоку и с минимальным падением. Устанавливается на радиатор через изолирующую прокладку.
R2, C12 Снабберная цепь для облегчения режима работы диода. R2 желательно использовать мощностью не менее 1Вт.
C13, L2, C14 Выходной фильтр.
C20 Керамический конденсатор, шунтирующий выходной конденсатор C14 по ВЧ.
R17 Нагрузочный резистор, обеспечивающий нагрузку для холостого хода. Также через него разряжаются выходные конденсаторы в случае запуска и последующего отключения без нагрузки.
R16 Токоограничивающий резистор для светодиода.
C9, R20, R18, R19, TLE431, PC817 Цепь обратной связи на прецизионном источнике питания. Резисторы задают режим работы TLE431, а PC817 обеспечивает гальваническую развязку.

Что можно улучшить

Вышеописанная схема обычно поставляется в готовом виде, но, если собирать схему самому, ничто не мешает немного улучшить конструкцию. Модифицировать можно как входные, так и выходные цепи.

Если в ваших розетках земляной провод имеет соединение с качественной землёй (а не просто ни к чему не подключен, как это часто бывает), можно добавить два дополнительных Y-конденсатора, соединённых каждый со своим сетевым проводом и землёй, между L1 и входным конденсатором C1. Это обеспечит симметрирование потенциалов сетевых проводов относительно корпуса и лучшее подавление синфазной составляющей помехи. Вместе с входным конденсатором два дополнительных конденсатора образуют т.н. «защитный треугольник».

После L1 также стоит добавить ещё один конденсатор X-типа, с той же ёмкостью что у C1.

Для защиты от импульсных бросков напряжения большой амплитуды целесообразно параллельно входу подключать варистор (например 14D471K). Также, если у вас есть земля, для защиты в случае аварии на линии электроснабжения, при которой вместо фазы и нуля фаза попадаётся на оба провода, желательно составить защитный треугольник из таких же варисторов.


Защитный треугольник на варисторах.

При повышении напряжения выше рабочего, варистор снижает своё сопротивление и ток течёт через него. Однако, ввиду относительно низкого быстродействия варисторов, они не способны шунтировать скачки напряжения с быстро нарастающим фронтом, поэтому для дополнительной фильтрации быстрых скачков напряжения желательно параллельно входу подключать также двунаправленный TVS-супрессор (например, 1.5KE400CA).

Опять же, при наличии земляного провода, желательно добавить на выход блока ещё два Y-конденсатора небольшой ёмкости, включенных по схеме «защитного треугольника» параллельно с C14.

Для быстрой разрядки конденсаторов при отключении устройства параллельно входным цепям целесообразно добавить мегаомный резистор.

Каждый электролитический конденсатор желательно зашунтировать по ВЧ керамикой малой ёмкости, расположенной максимально близко к выводам конденсатора.

Ограничительный TVS-диод будет не лишним поставить также и на выход — для защиты нагрузки от возможных перенапряжений в случае проблем с блоком. Для 24В версии подойдёт, например 1.5KE24A.

Схема блока питания на CR6842S

В данной статье опубликована схема блока питания на микросхеме CR6842S. Схема имеет обратноходовую (flayback) структуру, благодаря которой, можно сделать блок питания любой мощности, под любые нужды.

Многие наверно видели на aliexpress компактные AC-DC блоки питания, фото которых привожу ниже и задумывались о схематике данного устройства и на какой микросхеме она собрана.

Есть и такие, которые купили данный блок питания на CR6842S и ищут схему для него, на случай поломки и дальнейшего ремонта.

Как я и писал, схема представляет собой обратноход и выглядит следующим образом. Приведенная схема рассчитана на напряжение 12 вольт и ток 2 ампера. Вы можете рассчитать блок питания на свои напряжения и ток.

Максимальный ток нагрузки задается резистором R10, чем меньше его сопротивление, тем больше ток на выходе блока питания. Методику расчета можно найти в интернете по запросу "Расчет обратноходового преобразователя". В данной статье этого расчета нет, так как рассматривается только схема данного блока питания.

Частота задается резистором R2 и рассчитывается по формуле F (кГц) = 1742 / R2 (кОм). При сопротивлении R2 = 26 кОм, частота равна 1742 / 26 кОм = 67 кГц.

Хотел отметить, что микросхема CR6842S является китайским аналогом микросхемы SG6842S. Расчет частоты для SG6842S немного другой и имеет формулу F (кГц) = 1690 / R2 (кОм) ..

Не знаю, формулы разные или все же китайцы ошиблись и в своем даташите указали 1742 вместо 1690. Поэтому на схеме я указал, что частота 66 кГц (усреднил). Имейте это в виду при расчете.

CR6842S схема

Печатная плата блока питания

Печатная плата имеет размер 117 х 54 мм, выглядит следующим образом.

Если вас не устраивают данные размеры, то вы всегда можете подправить печатную плату под себя или развести ее по новой. Файл печатной платы, который сделан в программе DipTrace, можно скачать в конце статьи.

Изготовление печатной платы блока питания на CR6842S

Представляю некоторые этапы сборки печатной платы. Нанесение фоторезиста и засветка, плата после проявки и травления фоторезиста, плата после нанесения паяльной маски.

Данная статья опубликована на сайте whoby.ru. Постоянная ссылка на эту статью находится по этому адресу http://whoby.ru/page/blok-pitanija-na-cr6842s

Читайте статьи на сайте первоисточнике, не поддерживайте воров.

Видео засветки паяльной маски

В данном видео показан ускоренный процесс засветки фоторезиста и паяльной маски этой печатной платы, на установке для засветки.

Собранный блок питания на CR6842S

Печатная плата с нанесенной паяльной маской и собранный блок питания.

Скачать схему блока питания на CR6842S

В данном архиве находится схема и печатная плата данного блока питания. Скачать архив можно по этой ссылке.

Заключение

Данный блок питания с применением микросхемы CR6842S, показал себя с хорошей стороны. Со своими обязанностями справляется на отлично, рекомендую к повторению.

На этом заканчиваю, всем флайбеков без бахов.

Автор статьи: Admin Whoby.Ru

Если вам понравилась статья, нажмите на кнопку нужной социальной сети расположенной ниже. Этим действием вы добавите анонс статьи к себе на страницу. Это очень поможет в развитии сайта.

Рекомендуем к прочтению

Полный обзор популярного импульсного БП - ЭЛЕКТРОНИКА - Обзоры

Товар  можно купить тут

Приветствую всех читателей. Давно просили протестировать этот импульсный источник питания, который стал очень популярным среди самоделкинов. Это довольно дешевый блок, который может быть использован в качестве источника питания в самодельной паяльной станции, лабораторного бп, и тп., в общем универсальная штука.


Китайцы выпускают несколько версий, по схематехнике почти не отличается, разница лишь в выходном напряжении и токе,мой образец на 24 Вольта, с заявленным током 4А и 6 А с в случае использования дополнительного кулера.
Плата довольно компактная, габаритные размеры с небольшой погрешностью вы сейчас видите на своих экранах.

О схеме. Это однотактный сетевой понижающий импульсный источник питания со стабилизацией выходного напряжения и защитой по току. Построена схема на базе не очень уж и популярного шим контроллера CR6842 (аналог SG6842), по мне нa микросхемах семейства UC38XX блок был бы более ремонтопригодным, родная микросхема довольно дорогая.

Плата двухсторонняя, компоненты запаяны качественно.


Примерная схема источника питания показана ниже.

Вход питания сделан интересно, по сути это зажимы, куда вставляются сетевые провода, ничего паять и вкручивать не нужно.




Дальше идет предохранитель и сетевой фильтр, все как положено.

Диодный мост из себя представляет готовую сборку KBP307 (3A, 700V).

После моста видим термистор для, его начальное сопротивление 5 Ом при максимальном токе 3А, предназначен для снижения пускового тока, в момент включения блока в сеть 220 Вольт.

Сглаживающий электролит с емкостью 82мкФ, с учетом 1мкФ на 1 ватт мощности все так, как и должно быть.

Далее все понятно - микросхема генератора, силовой N-канальный полевой ключ, в этом варианте стоит транзистор P20NK60, судя по маркировке 20 Ампер 600 Вольт, он с колоссальным запасом по току, установлен на небольшой радиатор.


Импульсы на затвор полевика подаются через ограничительный резистор и диод, который включен в обратном направлении и предназначен для скоростного разряда емкости затвора полевого транзистора.

В выходной части стоит однополупериодный выпрямитель на базе сдвоенного диода шоттки в корпусе ТО-220, притом оба диода подключены параллельно, что значительно снижает сопротивление перехода, а следовательно и нагрев.

После выпрямителя фильтр, который состоит из двух электролитов и дросселя, притом один электролит стоит до дросселя, второй после.

Ну и светодиод с ограничительным резистором, который свидетельствует о наличии выходного напряжения.

Контроль выходного напряжения осуществляется оптопарой, а задает напряжение регулируемый стабилитрон TL431, меняя соотношение сопротивлений резистивного делителя в обвязке стабилитрона, можно изменить выходное напряжение блока питания небольших пределах.




В общем все говорит о том, что источник питания хороший, но мы все же проверим.
Тест первый - проверим выходное напряжение.

Все нормально, при этом ток холостого хода всего 12-13мА ! что является очень хорошим показателем.

Заявленный выходной ток 4А.

По закону дядюшки Ома, чтобы снять 4 ампера тока от источника в 24 Вольт нам нужна нагрузка с сопротивлением около 6 Ом, можно использовать нихромовую спираль, но у меня рядом лежал 20- ваттный резистор на 5,6 Ом, его и подключил.



Источник подключен через сетевой ваттметр, на выходе в качестве измерителя использован низковольтный Вольт/Ампер/Ватт метр.





При токе в 4,2А выходное напряжение просаживается незначительно.


С таким раскладом блок от сети 220 Вольт потребляет около 110 ватт, а на выходе порядка 100 ватт, кпд в районе 90%, что очень хорошо.

Попробовал снять ток в 5,5А, также все нормально, при попытке снять больше срабатывала защита.

К стати! защита реализована по икающему принципу и отрабатывает неплохо.
При коротком замыкании образуется падение напряжения на датчике тока, тот из себя представляет низкоомный резистор подключенный в цепь истока полевого ключа. Микросхема следит за падением и при слишком большом значении уходит в защиту.


Также сделал некоторые замеры пульсаций выходного напряжения

Холостой ход, деление 20мВ

Ток 0,6А, деление 20мВ

Ток 3,6 А деление 20мВ

Ток 4,2А деление 20мВ


Результаты поразили, думал пульсаций будет побольше.



В конце оставил блок работать 10 минут, выходной ток 3,6А



Спустя 10 минут не выключая блок сделал температурные замеры

1) На радиаторе диодного выпрямителя




2) На радиаторе полевого ключа




3) Обмотки трансформатора





4) Сердечник трансформатора




5) На входном диодном выпрямителе




Достоинства.

1) Компактный, легкий, сделан хорошо.
2) Цена, ну так себе, не слишком дешево и не дорого
3) Универсален
4) Отличная стабилизация
5) Наличие защиты от КЗ, свое отрабатывает
6) Наличие фильтра как по входу, так и по выходу, в целом, схема организована толково.

Недостатки

1) Радиаторы лучше менять либо прикрутить кулер, при долговременной работе на больших токах греются сильно.

2) Малогабаритный трансформатор, на вид никакого запаса по мощности, поэтому при больших токах будет перегреваться.

Итоги.

То, что китайцы на всем экономят известно всем, этот источник питания тоже не исключение. Но с учетом достоинств я его рекомендую, замыканий не боится, сделан добротно, компоненты запаяны аккуратно, имеется защита, хорошая стабилизация, в общем все, что нужно для скажем для внедрение в самодельную паяльную станцию или простенький лабораторный источник питания, областей применения очень много.

Товар  можно купить тут


Подробное видео с тестом можно посмотреть ниже


С уважением - АКА КАСЬЯН
МОЙ КАНАЛ НА ЮТУБ https://www.youtube.com/c/akakasyan

ШИМ SG6841 - краткое описание, блок схема, логика работы

© 2010-2020 - ZIPSTORE.RU Запчасти и компоненты для торгового оборудования

Наш адрес: г. Москва, ул. Полярная, д. 31, стр. 1. Телефон: +7 495 649 16 77 (Skype, ICQ). Режим работы: понедельник - пятница с 9:00 до 18:00; суббота и воскресенье - выходной. Доставка по России, Белоруссии, Украине, Казахстану: Москва, Подольск, Сергиев Посад, Истра, Рязань, Курск, Липецк, Тула, Иваново, Воронеж, Ярославль, Тверь, Смоленск, Калуга, Белгород, Орел, Тамбов, Кострома, Брянск, Красноярск, Норильск, Кемерово, Новокузнецк, Новосибирск, Омск, Барнаул, Иркутск, Братск, Бийск, Улан-Удэ, Томск, Абакан, Чита, Горно-Алтайск, Кызыл, Санкт-Петербург, СПб, Выборг, Вологда, Череповец, Мурманск, Сыктывкар, Ухта, Архангельск, Северодвинск, Великий Новгород, Петрозаводск, Гомель, Гродно, Витебск, Могилев, Брест, Минск, Алма-Ата, Астана, Ереван, Киев, Днепропетровск, Львов, Ташкент, Могилев, Псков, Калининград, Нарьян-Мар, Уфа, Стерлитамак, Самара, Тольятти, Сызрань, Нижний Новгород, Арзамас, Саратов, Энгельс, Пермь, Ижевск, Казань, Набережные Челны, Бугульма, Пенза, Оренбург, Орск, Чебоксары, Новочебоксарск, Ульяновск, Киров, Йошкар-Ола, Саранск, Екатеринбург, Верхняя Пышма, Серов, Челябинск, Магнитогорск, Снежинск, Тюмень, Курган, Нижневартовск, Сургут, Надым, Ростов-на-Дону, Волгодонск, Таганрог, Волгоград, Волжский, Краснодар, Армавир, Астрахань, Майкоп, Владивосток, Уссурийск, Хабаровск, Комсомольск-на-Амуре, Советская Гавань, Южно-Сахалинск, Благовещенск, Петропавловск-Камчатский, Мирный, Ставрополь, Минеральные Воды, Махачкала, Нальчик, Алушта, Армянск, Джанкой, Евпатория, Керчь, Севастополь, Симферополь, Судак, Крым, Феодосия, Ялта. Сайт отвечает на вопросы: Как отремонтировать, настроить, установить оборудование? Где скачать документацию (инструкцию, мануал)? Где посмотреть партномер? Где купить запчасти (запасные части, зип), комплектующие, аксессуары и термоэтикетка, чековая лента для весов, термопринтеров штрих-кода, чековых принтеров? Обслуживание весов, кассовых аппаратов, термопринтеров, терминалов сбора данных, сканеров штрих-кода: каким образом возможно своими силами? Вас интересует наличие, цена, купить запчасти за наличный и безналичный расчет? - сделайте запрос нашим менеджерам. Официальный сайт компании Zipstore.ru.

Микросхема cr6853t схема включения |

В схемотехнике современных импульсных источников питания (ИИП) приобрели широкую популярность ШИМ-регуляторы, выполненные в малогабаритных планарных корпусах с шестью выводами. Обозначение типа корпуса может быть SOT-23-6, SOT-23-6L, SOT-26, TSOP-6, SSOT-6. Внешний вид и расположение выводов показаны на рисунке ниже. В данном случае на левом фрагменте картинки представлена кодовая маркировка LD7530A

Назначение выводов:
1 – GND. (Общий провод).
2 – FB. (FeedBack – Обратная Связь). Вход для управления длительностью импульсов сигналом с выходного напряжения. Иногда может иметь обозначение COMP (входной компаратор).
3 – RI/RT/CT/COMP/NC – В зависимости от типа микросхемы, может быть задействован для частотозадающей RC цепи (RI/RT/CT), либо для организации защиты, как вход компаратора отключения ШИМ при пороговом значение на его входе, указанном в документе. В некоторых типах микросхем этот вход может быть никак не задействован (NC – No Connect).
4 – SENSE, по другому CS (Current Sense) – Вход с датчика тока в истоке ключа.
5 – VCC – Вход напряжения питания и запуска микросхемы.
6 – OUT (GATE) – Выход для управления затвором (Gate) ключа.

Функционально подобные регуляторы работают по принципу популярных ранее микросхем ШИМ серии xx384x, которые хорошо зарекомендовали себя в плане надёжности и устойчивости.

Некоторые затруднения часто возникают при замене или выборе аналога для подобных ШИМ-регуляторов по причине применения кодовой маркировки в обозначении типа микросхем. Ситуация осложняется большим количеством производителей компонентов, которые не всегда предоставляют документацию в массовый доступ, так же не все производители готовых устройств снабжают схемами ремонтные сервисные центры, поэтому реальные схемные решения ремонтникам часто приходится изучать по установленным компонентам и монтажным соединениям непосредственно на плате.

В практике часто встречаются микросхемы ШИМ и кодом маркировки EAxxx и Eaxxx. Официальной документации на них не найдено в свободном доступе, но сохранились обсуждения на форумах и кусочки картинок из PDF от System General, которая публикует их как SG6848T и SG6848T2. Рисунок прилагается.

Вниманию мастеров предлагаем таблицы, составленные из доступной в интернете информации и документов PDF для подбора аналогов при замене наиболее распространённых шестиногих планарных ШИМ c цоколёвкой выводов: pin1 – GND, pin2 – FB (COMP), pin4 – Sense, pin5 – Vcc, pin6 – OUT.
Основным их различием является применение и назначение вывода 3.

ШИМ-регуляторы (PWM), без использования вывода 3.

Name Part Namber Diler Marking
SG6849 SG684965TZ Fairchild / ON Semi BBxx
SG6849 SG6849-65T, SG6849-65TZ System General MBxx EBxx
SGP400 SGP400TZ System General AAKxx

ШИМ-регуляторы (PWM) с установкой резистора 95-100 kOhm на вывод 3.

Применяя перечисленные ниже ШИМ, частоту следует установить резистором RT (RI) от вывода 3 на землю. Обычно его номинал выбирается 95-100 kOhm для частоты 65-100 KHz. Более точно смотрите в прилагаемой документации. Файлы PDF упакованы в RAR.

Name Part Namber Diler Marking
AP3103A AP3103AKTR-G1 Diodes Incorporated GHL
AP8263 AP8263E6R, A8263E6VR AiT Semiconductor S1xx
AT3263 AT3263S6 ATC Technology 3263
CR6848 CR6848S Chip-Rail 848h26
CR6850 CR6850S Chip-Rail 850xx
CR6851 CR6851S Chip-Rail 851xx
FAN6602R FAN6602RM6X Fairchild / ON Semi ACCxx
FS6830 FS6830 FirstSemi
GR8830 GR8830CG Grenergy 30xx
GR8836 GR8836C, GR8836CG Grenergy 36xx
H6849 H6849NF HI-SINCERITY
H6850 H6850NF HI-SINCERITY
HT2263 HT2263MP HOT-CHIP 63xxx
KP201 Kiwi Instruments
LD5530 LD5530GL LD5530R Leadtrand xxt30 xxt30R
LD7531 LD7531GL, LD7531PL Leadtrend xxP31
LD7531A LD7531AGL Leadtrend xxP31A
LD7535/A LD7535BL, LD7535GL, LD7535ABL, LD7535AGL Leadtrend xxP35-xxx35A
LD7550 LD7550BL, LD7550IL Leadtrend xxP50
LD7550B LD7550BBL, LD7550BIL Leadtrend xxP50B
LD7551 LD7551BL/IL Leadtrend xxP51
LD7551C LD7551CGL Leadtrend xxP51C
NX1049 XN1049TP Xian-Innuovo 49xxx
OB2262 OB2262MP On-Bright-Electronics 62xx
OB2263 OB2263MP On-Bright-Electronics 63xx
PT4201 PT4201E23F Powtech 4201
R7731 R7731GE/PE Richtek 0Q=
R7731A R7731AGE Richtek >
SD4870 SD4870TR Silan Microelectronics 4870
SF1530 SF1530LGT SiFirst 30xxx
SG5701 SG5701TZ System General AAExx
SG6848 SG6848T, SG6848T1, SG6848TZ1, SG6848T2 Fairchild / ON Semi AAHxx EAxxx
SG6858 SG6858TZ Fairchild / ON Semi AAIxx
SG6859A SG6859ATZ, SG6859ATY Fairchild / ON Semi AAJFxx
SG6859 SG6859TZ Fairchild / ON Semi AAJMxx
SG6860 SG6860TY Fairchild AAQxx
SP6850 SP6850S26RG Sporton Lab 850xx
SP6853 SP6853S26RGB, SP6853S26RG Sporton Lab 853xx
SW2263 SW2263MP SamWin
UC3863/G UC3863G-AG6-R Unisonic Technologies Co U863 U863G
XN1049 XN1049, XN1049TP Innuovo Microelectronics 49 xxx

ШИМ-регуляторы, в которых вывод 3 используется иначе.

При использовании перечисленных ниже ШИМ (PWM-контроллеров) следует обратить внимание на вывод 3, который может использоваться для организации защиты – тепловой или от превышения входного напряжения.
Частота может быть фиксированной 65kHz, либо устанавливаться номиналом конденсатора на выводе 3.
При замене любых микросхем на аналоги внимательно изучайте документацию. Файлы PDF упакованы в архив RAR.

Name Part Namber Diler Marking
AP3105/V/L/R AP3105KTR-G1, AP3105VKTR-G1, AP3105LKTR-G1, AP3105RKTR-G1 Diodes Incorporated GHN GHO GHP GHQ
AP3105NA/NV/NL/NR AP3105NAKTR-G1, AP3105NVKTR-G1, AP3105NLKTR-G1, AP3105NRKTR-G1 Diodes Incorporated GKN GKO GKP GKQ
AP3125A/V/L/R AP3125AKTR-G1, AP3125VKTR-G1, AP3125LKTR-G1, AP3125RKTR-G1 Diodes Incorporated GLS GLU GNB GNC
AP3125B AP3125BKTR-G1 Diodes Incorporated GLV
AP3125HA/HB AP3125HAKTR-G1, AP3125HBKTR-G1 Diodes Incorporated GNP GNQ
AP31261 AP31261KTR-G1 Diodes Incorporated GPE
AP3127/H AP3127KTR-G1, AP3127HKTR-G1 Diodes Incorporated GPH GSH
AP3301 AP3301K6TR-G1 Diodes Incorporated GTC
FAN6862 FAN6862TY Fairchild / ON Semi ABDxx
FAN6863 FAN6863TY, FAN6863LTY, FAN6863RTY Fairchild / ON Semi ABRxx
HT2273 HT2273TP HOT-CHIP 73xxx
LD7510/J LD7510GL, LD7510JGL Leadtrend xxP10 xxP10J
LD7530/A LD7530PL, LD7530GL, LD7530APL, LD7530AGL Leadtrend xxP30 xxxP30A
LD7532 LD7532GL Leadtrend xxP32
LD7532A LD7532AGL Leadtrend xxP32A
LD7532H LD7532HGL Leadtrend xxP32H
LD7533 LD7533GL Leadtrend xxP33
LD7536 LD7536GL Leadtrend xxP36
LD7536R LD7536RGL Leadtrend xxP36R
LD7537R LD7537RGL Leadtrend xxP37R
ME8204 ME8204M6G MicrOne ME8204xx
NCP1250 NCP1250ASN65T1G, NCP1250BSN65T1G, NCP1250ASN100T1G, NCP1250BSN100T1G ON Semiconductor 25xxxx
NCP1251 NCP1251ASN65T1G, NCP1251BSN65T1G, NCP1251ASN100T1G, NCP1251BSN100T1G ON Semiconductor 5xxxxx
OB2273 OB2273MP On-Bright-Electronics 73xx
R7735 R7735AGE, R7735HGE, R7735GGE, R7735RGE, R7735LGE Richtek
UC3873/G UC3873-AG6-R, UC3873G-AG6-R Unisonic Technologies U873 U873G

Таблица пополняется по мере поступления информации.

Замечания и предложения принимаются и приветствуются!

Схема блока питания на CR6842S

В данной статье опубликована схема блока питания на микросхеме CR6842S. Схема имеет обратноходовую (flayback) структуру, благодаря которой, можно сделать блок питания любой мощности, под любые нужды.

Многие наверно видели на aliexpress компактные AC-DC блоки питания, фото которых привожу ниже и задумывались о схематике данного устройства и на какой микросхеме она собрана.

Есть и такие, которые купили данный блок питания на CR6842S и ищут схему для него, на случай поломки и дальнейшего ремонта.

Как я и писал, схема представляет собой обратноход и выглядит следующим образом. Приведенная схема рассчитана на напряжение 12 вольт и ток 2 ампера. Вы можете рассчитать блок питания на свои напряжения и ток.

Максимальный ток нагрузки задается резистором R10, чем меньше его сопротивление, тем больше ток на выходе блока питания. Методику расчета можно найти в интернете по запросу "Расчет обратноходового преобразователя". В данной статье этого расчета нет, так как рассматривается только схема данного блока питания.

Частота задается резистором R2 и рассчитывается по формуле F (кГц) = 1742 / R2 (кОм). При сопротивлении R2 = 26 кОм, частота равна 1742 / 26 кОм = 67 кГц.

Хотел отметить, что микросхема CR6842S является китайским аналогом микросхемы SG6842S. Расчет частоты для SG6842S немного другой и имеет формулу F (кГц) = 1690 / R2 (кОм) ..

Не знаю, формулы разные или все же китайцы ошиблись и в своем даташите указали 1742 вместо 1690. Поэтому на схеме я указал, что частота 66 кГц (усреднил). Имейте это в виду при расчете.

CR6842S схема

Печатная плата блока питания

Печатная плата имеет размер 117 х 54 мм, выглядит следующим образом.

Если вас не устраивают данные размеры, то вы всегда можете подправить печатную плату под себя или развести ее по новой. Файл печатной платы, который сделан в программе DipTrace, можно скачать в конце статьи.

Изготовление печатной платы блока питания на CR6842S

Представляю некоторые этапы сборки печатной платы. Нанесение фоторезиста и засветка, плата после проявки и травления фоторезиста, плата после нанесения паяльной маски.

Данная статья опубликована на сайте whoby.ru. Постоянная ссылка на эту статью находится по этому адресу http://whoby.ru/page/blok-pitanija-na-cr6842s

Читайте статьи на сайте первоисточнике, не поддерживайте воров.

Видео засветки паяльной маски

В данном видео показан ускоренный процесс засветки фоторезиста и паяльной маски этой печатной платы, на установке для засветки.

Собранный блок питания на CR6842S

Печатная плата с нанесенной паяльной маской и собранный блок питания.

Скачать схему блока питания на CR6842S

В данном архиве находится схема и печатная плата данного блока питания. Скачать архив можно по этой ссылке.

Заключение

Данный блок питания с применением микросхемы CR6842S, показал себя с хорошей стороны. Со своими обязанностями справляется на отлично, рекомендую к повторению.

На этом заканчиваю, всем флайбеков без бахов.

Автор статьи: Admin Whoby.Ru

Если вам понравилась статья, нажмите на кнопку нужной социальной сети расположенной ниже. Этим действием вы добавите анонс статьи к себе на страницу. Это очень поможет в развитии сайта.

ШИМ контроллер SG6841 фирмы System General рассчитана для применения в блоках питания до 60 Вт. Микросхема выполнена по довольно нестандартной логике, для ШИМ контроллеров. У микросхемы помимо обратной связи по току и напряжению, есть обратная связь для термозащиты. Кроме того, ШИМ контроллер SG6841 имеет режим энергосбережения (Green mode), в котором частота внутреннего генератора составляет 10кГц.

Рис. 1. Блок схема, ШИМ SG6841.

Рис. 2. Логика работы, ШИМ SG6841.

Рис. 3. Cхема блока питания, ШИМ SG6841.

Включение ШИМ SG6841.

При запуске потребление составляет до 30 мкА (нога 3, VIN). При работающем ШИМ – 3мА (нога 7, VDD). Конденсатор С9 заряжается через резистор R12 до напряжения более 16В, напряжение включения микросхемы (нога 7, VDD) составляет 16В, выключение 10В – UVLO. Такой гистерезис позволяет добиться стабильной работы при случайных падениях напряжения.

Генерация

От внутреннего опорного источника тока заряжается внутренний конденсатор тактового генератора, R9 является времязадающим для внутреннего генератора ШИМ SG6841 (нога 4, RI) . Рабочая частота составляет 50 – 90кГц.

Контроль тока (нога 6, Sense) через силовой ключ осуществляется при помощи датчика тока R8, в цепи истока силового ключа.

Контроль по напряжению (нога 2, FB) идет по стандартной схеме, U3(TL431) и оптопара U2(PC817)

Контроль по температуре (нога 5, RT) осуществляется при помощи терморезистора THER2, при изменении номинала срабатывает защита, и ШИМ контроллер блокирует выходной сигнал на силовой ключ.

Особенности работы блока питания.

В режиме Green mode, на выходе ненагруженного блока питания, из за пониженной частоты, наблюдается некоторая релаксация, под нагрузкой выходное напряжение держится стабильно.

Микросхема довольно критично относится к повышенному напряжению, и как правило выходит из строя, а точнее внутренний стабилитрон, поломка которого, приводит к тому, что микросхема не может запуститься. Напряжение на VIN (3 нога) после выхода из строя внутреннего стабилитрона (на рис. 1 обведен красным кружком) составляет 4-6 В, что фактически блокирует работу по UVLO (16В включение, 10 выключение).

Схема блока питания на 24 В 9 А, datasheet БП

Давно поглядывал на блок питания 24 Вольта. Читал ранее обзор уважаемого kirich на похожий БП только 6 заявленных Ампер, но моя хотелка требовала брать сразу помощнее. Поэтому выбор пал на более мощный.

Упаковка — коробка из простого коричневого картона, заклеенная обычным скотчем. Внутри блок питания в запаянном антистатическом пакете.

Осмотр платы явных косяков не выявил. Ну кроме обычных для китайцев разводов от плохо смытого флюса.

Сначала думал, что входного электролита в 100 мкФ маловато, но тесты показали, что хватает.

Межобмоточный конденсатор Y-типа. Термистор в наличии 5D-11.

ШИМ-контроллер аккуратно затерли. Транзистор, как и в менее мощной серии, аналогичен — 20N60C3. Конденсатор питания ШИМ-контроллера стоял 22 мкФ, поменял на 47 мкФ. Если я ошибся с этим действием, то буду рад, если поправите.

На выходе стоят запараллеленные диодные сборки 20200CT 20A 200V.

Суммарная емкость выходных электролитов (измерял без выпаивания) составила около 3260 мкФ.

И теперь немного отчета по тестам.
Напряжение холостого хода 24.05 В. Пульсации порядка 70 мВ.

Нагрузка 14.5 Ом кучкой цементных двадцативатников. Напряжение 24.05 В. Пульсации больше 60 мВ амплитудой не заметил.

Нагрузка 7.2 Ом кучкой цементных двадцативатников. Ток 3.3 А. Напряжение 24.05 В. Пульсации не больше 60 мВ.

Тест удалось поддерживать минут 5, гроздь резисторов слишком сильно разогрелась и я отключил БП. Оба радиатора были температурой 40-45 градусов.

Специально притащил из гаража нихромовую спираль из проволоки диаметром 1 мм.

Использовал часть спирали, сопротивление при комнатной составило 3.2 Ом. Ток 7.5 А. Напряжение 23.98 В. Пульсации достигли размаха 180 мВ.

Под такой нагрузкой держал максимум секунд 30. Несмотря на вентилятор, раскалялась достаточно быстро и чуть не проплавила мне коврик, на фотографии есть след. Может кто подскажет, после отключения БП, секунд через 10, я замерил сопротивление на клеммах и увидел 2.5 Ом, которое потихоньку росло. Вроде бы с прогревом нихром увеличивает сопротивление или я что-то не догоняю?

Учитывая, что нагружать я его планирую не больше 100 Вт, то думаю есть заявка на долговременную работу без выхода из строя.
Товар куплен за свои кровные, так что простите за то, что не так усердно старался его спалить )))

Update 06.02.2018
Нарыл схемку в инете

90000 SAC Group 90001 90002 90003 繁體 中文 简体 中文 English 90004 90003 About SACg 90006 90002 90003 SACg Introduction 90004 90003 Business strategy 90004 90003 Organization 90004 90003 Milestone 90004 90003 Awards 90004 90018 90004 90003 Line Card 90006 90002 90003 Line Card 90004 90003 Item Search 90004 90018 90004 90003 Offices 90004 90003 Jobs 90006 90002 90003 Benefits 90004 90003 Join SACg 90004 90003 Road Map 90004 90018 90004 90003 WPGDADAGO 90004 90003 Contact Us 90004 90003 WPG Holdings 90004 90018 90006 all product line offices 90050 all product line offices 90050 90002 90003 About SACg 90002 90003 SACg Introduction 90004 90003 Business strategy 90004 90003 Organization 90004 90003 Milestone 90004 90003 Awards 90004 90018 90004 90003 Line Card 90002 90003 Line Card 90004 90003 Item Search 90004 90018 90004 90018.90000 5pcs / lot CR6842S CR6842 SOP 8 New LCD power control chip patch integrated block integrated circuit | lot lot | lot 10pcs 90001 90002 90003 About US 90004 90005 90002 90003 We Promise to: 90004 90005 90002 90003 1: Manufacture only the best consumer goods and ensure the highest quality possible. 90004 90005 90002 90003 2: Deliver goods to our customers all over the world with speed and precision 90004 90005 90002 90003 Customer Service Policy 90004 90005 90002 90003 We are more than happy to answer any questions that you have, please contact with 90004 90005 90002 90003 1: Orders processed timely after the payment verification.90004 90005 90002 90003 2: We only ship to confirmed order addresses. Your order address MUST MATCH your Shipping address. 90004 90005 90002 90003 3: If you have not received your shipment within 30 days from payment, please contact us. We will track the shipment and get back to you as soon as possible with a reply. Our goal is customer satisfaction! 90004 90005 90002 90003 4: Due to stock status and time differences, we will choose to ship your item from our first available warehouse for fast delivery.90004 90005 90002 90003 Our advantages 90004 90005 90002 90003 1: We are all own stock, with adequate supply 90004 90005 90002 90003 2: The quality of the product reached a series of certification 90004 90005 90002 90003 3: We support a variety of transportation, Hong Kong and the Chinese postal packets, EMS.DHL federal .UPS and TNT, can fully meet the different needs of the buyer. 90004 90005 90002 90003 I firmly believe 90004 90005 90002 90003 We will be your best partner 90004 90005 90066 90003 90068 90004 90005 90002 Feedback 90072 90005 90002 90003 Your satisfaction and positive feedback is very important to us, please leave positive and 5 stars if you are satisified with our items and services.90004 90005 90002 90003 If you have any problem with our items or services, please feel free to contact us first before you leave the feedback nagetive. We will do our best to solve any problem and provide you with the best customer services. 90004 90005 90002 90083 90005 90002 90003 90004 90005 .90000 10PCS CR6842T CR6842S CR6842 DIP8 Offline switch in line power chip | dip8 | 5pcslot 90001 90002 90003 About US 90004 90005 90002 90003 We Promise to: 90004 90005 90002 90003 1: Manufacture only the best consumer goods and ensure the highest quality possible. 90004 90005 90002 90003 2: Deliver goods to our customers all over the world with speed and precision 90004 90005 90002 90003 Customer Service Policy 90004 90005 90002 90003 We are more than happy to answer any questions that you have, please contact with 90004 90005 90002 90003 1: Orders processed timely after the payment verification.90004 90005 90002 90003 2: We only ship to confirmed order addresses. Your order address MUST MATCH your Shipping address. 90004 90005 90002 90003 3: If you have not received your shipment within 30 days from payment, please contact us. We will track the shipment and get back to you as soon as possible with a reply. Our goal is customer satisfaction! 90004 90005 90002 90003 4: Due to stock status and time differences, we will choose to ship your item from our first available warehouse for fast delivery.90004 90005 90002 90003 Our advantages 90004 90005 90002 90003 1: We are all own stock, with adequate supply 90004 90005 90002 90003 2: The quality of the product reached a series of certification 90004 90005 90002 90003 3: We support a variety of transportation, Hong Kong and the Chinese postal packets, EMS.DHL federal .UPS and TNT, can fully meet the different needs of the buyer. 90004 90005 90002 90003 I firmly believe 90004 90005 90002 90003 We will be your best partner 90004 90005 90066 90003 90068 90004 90005 90002 Feedback 90072 90005 90002 90003 Your satisfaction and positive feedback is very important to us, please leave positive and 5 stars if you are satisified with our items and services.90004 90005 90002 90003 If you have any problem with our items or services, please feel free to contact us first before you leave the feedback nagetive. We will do our best to solve any problem and provide you with the best customer services. 90004 90005 90002 90083 90005 90002 90003 90004 90005.90000 1PCS CR6842S SOP 8 CR6842 SOP8 SOP | integrated circuit | circuitcircuit integre 90001 90002 90003 About US 90004 90005 90002 90003 We Promise to: 90004 90005 90002 90003 1: Manufacture only the best consumer goods and ensure the highest quality possible. 90004 90005 90002 90003 2: Deliver goods to our customers all over the world with speed and precision 90004 90005 90002 90003 Customer Service Policy 90004 90005 90002 90003 We are more than happy to answer any questions that you have, please contact with 90004 90005 90002 90003 1: Orders processed timely after the payment verification.90004 90005 90002 90003 2: We only ship to confirmed order addresses. Your order address MUST MATCH your Shipping address. 90004 90005 90002 90003 3: If you have not received your shipment within 30 days from payment, please contact us. We will track the shipment and get back to you as soon as possible with a reply. Our goal is customer satisfaction! 90004 90005 90002 90003 4: Due to stock status and time differences, we will choose to ship your item from our first available warehouse for fast delivery.90004 90005 90002 90003 Our advantages 90004 90005 90002 90003 1: We are all own stock, with adequate supply 90004 90005 90002 90003 2: The quality of the product reached a series of certification 90004 90005 90002 90003 3: We support a variety of transportation, Hong Kong and the Chinese postal packets, EMS.DHL federal .UPS and TNT, can fully meet the different needs of the buyer. 90004 90005 90002 90003 I firmly believe 90004 90005 90002 90003 We will be your best partner 90004 90005 90066 90003 90068 90004 90005 90002 Feedback 90072 90005 90002 90003 Your satisfaction and positive feedback is very important to us, please leave positive and 5 stars if you are satisified with our items and services.90004 90005 90002 90003 If you have any problem with our items or services, please feel free to contact us first before you leave the feedback nagetive. We will do our best to solve any problem and provide you with the best customer services. 90004 90005 90002 90083 90005 90002 90003 90004 90005 .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
