VGA (D-Sub) — один из самых популярных разъемов за всю историю цифровой техники. Данный стандарт используется в электронных устройствах, появлявшихся в продаже еще тридцать лет назад и по сей день.
Рубрика: СтатьиАвтор: monitor4ik
Содержание
VGA (D-Sub) — один из самых популярных разъемов за всю историю цифровой техники. Данный стандарт используется в электронных устройствах, появлявшихся в продаже еще тридцать лет назад и по сей день.
Пусть данный разъем уже не может называться прогрессивным, но его все еще легко встретить в различных мониторах, видеокартах и других электронных приборах.

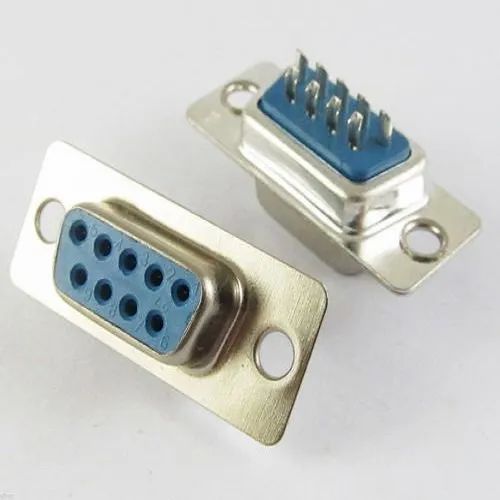

D-Sub (D-subminiature) представляет собой аналоговый пятнадцатиконтактный разъем. Как правило, он используется для подключения компьютера или ноутбука к монитору.
В VGA (Video Graphics Array) используется построчная передача видеосигнала. Когда происходит изменение уровня яркости, то одновременно осуществляется снижение или повышение напряжения. Причем сигнальное напряжение может варьироваться от 0,7 до 1 В. Если рассматривать ЭЛТ-мониторы, в которых чаще всего размещаются разъемы VGA, то в них меняется показатель интенсивности луча, создаваемого электронной пушкой. В результате таких действий на дисплее происходит изменение яркости.
Что касается разницы между VGA и D-Sub, то ее просто нет, потому что речь идет об одном и том же разъеме DE15. Это 15-штыревой разъем, где каждый канал отвечает за определенные функции.
Стоит отметить, что по своему внешнему виду VGA действительно напоминает букву «D». Отсюда и название — D-Sub.
Сегодня VGA уже не считается распространенным разъемом для техники. Но за годы своего существования такой стандарт получили самые разные приборы. Например, этот интерфейс присутствует в определенных моделях жидкокристаллических и плазменных телевизоров. Его зачастую устанавливали и в DVD-проигрывателях. Но особенно часто VGA-разъем встречается в мониторах с электронно-лучевыми трубками. Практически все ЭЛТ-мониторы оснащались именно таким интерфейсом для подключения к источникам сигнала. Даже в ранних моделях ЖК-дисплеев имеется этот стандарт, который постепенно был заменен на DVI и HDMI.
Разъем VGA был анонсирован в 1987 году всемирно известной компанией IBM. Он был специально разработан для качественной передачи видеосигнала на экраны, использующие электронно-лучевые трубки.
Поэтому все актуальные на тот момент компьютеры работали с мониторами, которые оснащались данным интерфейсом. Нужно отметить, что до этого момента существовали разъемы DE-9, которые зачастую использовались для подключения джойстиков к игровым приставкам и ПК. При этом VGA (DE-15) получал уже не 9, а сразу 15 контактов. Это позволяло наслаждаться цветным изображением, которое отображалось на ЭЛТ-мониторах.
В 90-х годах прошлого века многие производители техники также начали применять такой стандарт. Стали выпускаться телевизоры и DVD-проигрыватели с VGA на борту. D-Sub сохранял свою популярность до момента, пока не получил широкое распространение цифровой стандарт DVI. Причем официальная презентация DVI состоялась в 1999 году. Но постепенно вытеснять с рынка морально и физически устаревший интерфейс VGA он начал только в 2000-х годах, когда цифровые технологии и соответствующий контент оказались востребованными и доступными среди пользователей. Более того, в 2015 году AMD, Intel и многие другие крупнейшие корпорации решили полностью отказаться от использования в своих новых продуктах стандарта VGA.

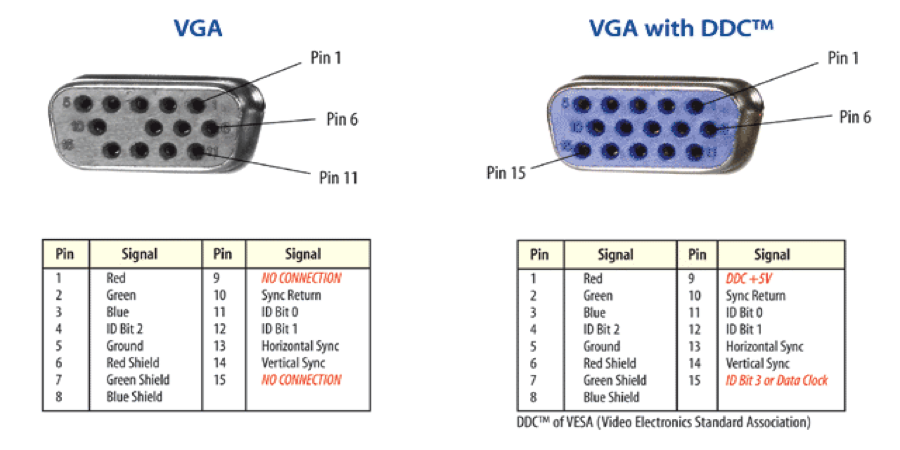

Интерфейс VGA с момента своего запуска использует 15 контактов. Через них передается построчный сигнал с нестабильной амплитудой напряжения. При этом на сегодня известно о существовании двух видов данного разъема, которые почти не отличаются друг от друга:
Как уже отмечалось, VGA (D-Sub) был разработан для удобной передачи аналогового сигнала. Здесь используются 15 контактов, каждый из которых выполняет определенную функцию.
Нужно понимать, что есть соединительный кабель «Папа» и штекерные соединения «Мама».
Поэтому торчащие соединения должны подключаться именно к внутренним VGA-отверстиям. Что касается самих контактов, то они выстроились в три горизонтальные полоски по 5 штук. Благодаря этому удается передать аналоговый сигнал, «разбитый» на синий, красный и зеленый цвета.
Технология VGA официально способна передавать видеосигнал в разрешении 1280 на 1024 точки, но не более. В действительности же разрешение может достигать формата 1920×1080 (Full HD) и в некоторых случаях даже 2048×1536. До определенного времени этого было вполне достаточно, чтобы наслаждаться качественным изображением. Но чем выше будет разрешение передаваемого сигнала, тем больше шанс получить неожиданные дефекты в виде размытия картинки и прочего. Поэтому специалисты рекомендуют использовать для FHD-мониторов более прогрессивные интерфейсы.
Главные преимущества:
Недостатки разъема:
Если у вас есть, например, старая видеокарта с VGA-разъемом, но вы решили купить новый монитор с цифровыми интерфейсами, то подключить их просто так нельзя. В таких случаях нужно дополнительно менять источник видео сигнала, либо же приобретать специальный конвертор. В последнем случае нет необходимости покупать дорогостоящие комплектующие.

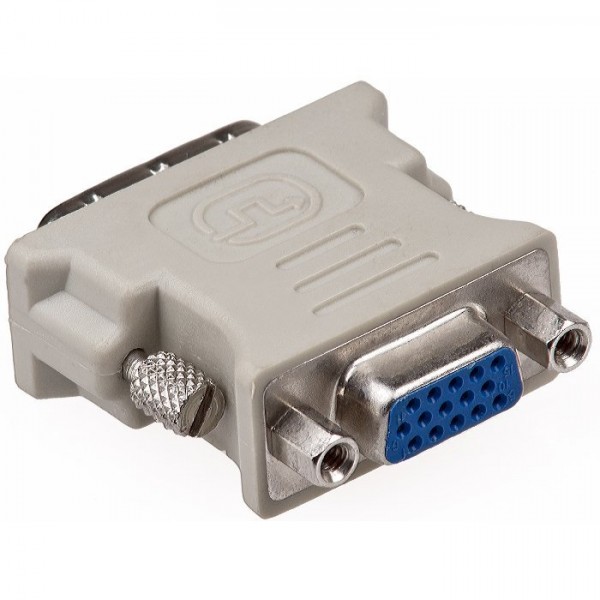

Достаточно найти (купить) преобразователь сигнала VGA на HDMI или DVI, чтобы новый монитор смог радовать вас четкой и красочной картинкой без необходимости менять видеокарту.
Сегодня в свободной продаже можно отыскать огромное количество всевозможных переходников. С их помощью можно преобразовать сигнал с VGA на DVI, Display Port, HDMI и так далее. Многие конвертеры комплектуются кабелем USB, через который возможна передача не только видео, но и звука. Совершенно не исключается и обратная совместимость, когда на монитор с VGA-интерфейсом передается сигнал с цифрового стандарта.
В сегодняшних реалиях, когда доминирует цифровой контент, рассчитывать на возможности D-Sub (VGA) нет никакого смысла. Достаточно посмотреть на различные устройства и комплектующие, которые выпускаются производителями в последнее время. И мы обнаружим, что среди интерфейсов будут присутствовать HDMI, Display Port или DVI. Именно они обеспечивают высококачественное отображение картинки повышенной четкости (Full HD и 4K).
С другой стороны, VGA все еще с нами. За многие годы компании успели выпустить невероятное количество приборов, поддерживающих данный стандарт. Поэтому полностью сбрасывать его со счетом пока еще рано. Но и надеяться на чудо вряд ли стоит. Следует понимать, что даже с использованием переходников добиться полной синхронизации между аналоговыми и цифровыми интерфейсами невозможно. Где-то наверняка появятся дефекты, либо же изображение не будет «раскрываться» в полной мере.
| Склад #0201 | нет на складе | срок поставки 40-60 дней | Склад #0205 | нет на складе | срок поставки 40-60 дней |
| Склад #0206 | 602 шт. в наличии | срок поставки 40-60 дней | Склад #0210 | нет на складе | срок поставки 40-60 дней | Склад #02293 | нет на складе | срок поставки 20-30 дней | Склад #0214 | нет на складе | срок поставки 20-30 дней | «> в наличии на 1 складеСклад #0201 | нет на складе | срок поставки 40-60 дней | Склад #0205 | нет на складе | срок поставки 40-60 дней |
| Склад #0206 | 63 шт. в наличии | срок поставки 40-60 дней | Склад #02301 | нет на складе | срок поставки 30-40 дней | «> в наличии на 1 складеСклад #0201 | нет на складе | срок поставки 40-60 дней |
| Склад #0205 | 282 шт. в наличии | срок поставки 40-60 дней |
| Склад #0206 | 56 шт. в наличии | срок поставки 40-60 дней | Склад #02301 | нет на складе | срок поставки 30-40 дней | Склад #0214 | нет на складе | срок поставки 20-30 дней | «> в наличии на 2 складахСклад #0201 | нет на складе | срок поставки 40-60 дней |
| Склад #0205 | 480 шт. в наличии | срок поставки 40-60 дней |
| Склад #0206 | 9 шт. в наличии | срок поставки 40-60 дней | Склад #0210 | нет на складе | срок поставки 40-60 дней | «> в наличии на 2 складахСклад #0201 | нет на складе | срок поставки 40-60 дней | Склад #0205 | нет на складе | срок поставки 40-60 дней |
| Склад #0206 | 38 шт. в наличии | срок поставки 40-60 дней | Склад #02041 | нет на складе | срок поставки 20-30 дней | «> в наличии на 1 складеСклад #0201 | нет на складе | срок поставки 40-60 дней | Склад #0205 | нет на складе | срок поставки 40-60 дней |
| Склад #0206 | 268 шт. в наличии | срок поставки 40-60 дней | Склад #0201 | нет на складе | срок поставки 40-60 дней |
| Склад #0205 | 462 шт. в наличии | срок поставки 40-60 дней |
| Склад #0206 | 1037 шт. в наличии | срок поставки 40-60 дней | Склад #02293 | нет на складе | срок поставки 20-30 дней | «> в наличии на 2 складахСклад #0201 | нет на складе | срок поставки 40-60 дней | Склад #0205 | нет на складе | срок поставки 40-60 дней |
| Склад #0206 | 52 шт. в наличии | срок поставки 40-60 дней | Склад #0201 | нет на складе | срок поставки 40-60 дней |
| Склад #0205 | 36 шт. в наличии | срок поставки 40-60 дней |
| Склад #0206 | 258 шт. в наличии | срок поставки 40-60 дней | Склад #0201 | нет на складе | срок поставки 40-60 дней |
| Склад #0206 | 14 шт. в наличии | срок поставки 40-60 дней | Склад #0201 | нет на складе | срок поставки 40-60 дней |
| Склад #0206 | 19 шт. в наличии | срок поставки 40-60 дней |
| Склад #0206 | 67 шт. в наличии | срок поставки 40-60 дней | Склад #0201 | нет на складе | срок поставки 40-60 дней |
| Склад #0206 | 68 шт. в наличии | срок поставки 40-60 дней | Склад #0201 | нет на складе | срок поставки 40-60 дней | Склад #0205 | нет на складе | срок поставки 40-60 дней |
| Склад #0206 | 58 шт. в наличии | срок поставки 40-60 дней | Склад #0214 | нет на складе | срок поставки 20-30 дней | «> в наличии на 1 складеСклад #0201 | нет на складе | срок поставки 40-60 дней |
| Склад #0206 | 197 шт. в наличии | срок поставки 40-60 дней | Склад #0214 | нет на складе | срок поставки 20-30 дней | «> в наличии на 1 складеСклад #0201 | нет на складе | срок поставки 40-60 дней |
| Склад #0206 | 310 шт. в наличии | срок поставки 40-60 дней | Склад #0214 | нет на складе | срок поставки 20-30 дней | «> в наличии на 1 складеСклад #0201 | нет на складе | срок поставки 40-60 дней |
| Склад #0205 | 134 шт. в наличии | срок поставки 40-60 дней |
| Склад #0206 | 135 шт. в наличии | срок поставки 40-60 дней | Склад #0210 | нет на складе | срок поставки 40-60 дней | «> в наличии на 2 складахСклад #0201 | нет на складе | срок поставки 40-60 дней |
| Склад #0205 | 2345 шт. в наличии | срок поставки 40-60 дней |
| Склад #0206 | 388 шт. в наличии | срок поставки 40-60 дней | Склад #0201 | нет на складе | срок поставки 40-60 дней |
| Склад #0205 | 245 шт. в наличии | срок поставки 40-60 дней | Склад #0206 | нет на складе | срок поставки 40-60 дней | «> в наличии на 1 складеСклад #0201 | нет на складе | срок поставки 40-60 дней |
| Склад #0206 | 208 шт. в наличии | срок поставки 40-60 дней | Склад #0214 | нет на складе | срок поставки 20-30 дней | «> в наличии на 1 складе
Подробный обзор интерфейсов видеовходов, используемых в ЖК-мониторах. С появлением нового поколения интерфейсов все большее число ЖК-мониторов имеют несколько различных интерфейсов. Качество изображения и простота использования, вероятно, будут зависеть от того, насколько хорошо пользователь знает и использует уникальные характеристики каждого интерфейса при подключении соответствующих устройств.
Примечание.
Ниже приведен перевод с японского «Курса IT Media LCD Display II, часть 2», опубликованного 16 декабря 2008 г. Copyright 2011 ITmedia Inc. К английскому переводу добавлена информация о Mini DisplayPort.
В связи со спросом на мониторы с более высоким разрешением и распространением устройств высокой четкости типы интерфейсов видеоввода (далее «интерфейсы»), используемые в ЖК-мониторах, продолжают распространяться. Более чем вероятно, что значительное число пользователей, столкнувшихся с ЖК-мониторами, включающими несколько систем ввода, задавались вопросом, что к какому терминалу подключать. В этой статье мы обсудим один за другим основные интерфейсы, используемые сегодня. Но сначала давайте дадим обзор доступных типов интерфейсов.
| Входные клеммы монитора FlexScan EV3237 |
Интерфейсы для ЖК-мониторов, предназначенные для использования с ПК, можно разделить на две категории: аналоговые интерфейсы, оставшиеся со времен ЭЛТ-мониторов, и цифровые интерфейсы, разработанные совсем недавно.
Аналоговый интерфейс включает в себя дополнительные этапы преобразования цифровых сигналов внутри ПК в аналоговые сигналы для вывода и преобразования этих аналоговых сигналов обратно в цифровую форму с помощью ЖК-монитора, принимающего сигнал. Эта серия действий может ухудшить качество изображения. (Качество изображения также зависит от качества пути, используемого при преобразовании аналогового сигнала в цифровой.) Цифровой интерфейс обеспечивает превосходное качество изображения, поскольку он передает цифровые сигналы без преобразования или модификации.
Интерфейсы LCD-мониторов также можно сгруппировать по различиям в подключаемых устройствах. Основными категориями здесь являются входы с ПК и входы с аудио-видео (AV) устройств. Вход ПК обычно включает один из следующих пяти типов интерфейса: D-Sub для аналоговых соединений; DVI-D для цифровых соединений; DVI-I, совместимый как с аналоговыми, так и с цифровыми соединениями; а также HDMI и DisplayPort, представляющие новое поколение интерфейсов для цифровых соединений.
Другие более современные адаптеры вводят и выводят RGB-сигналы ПК и ЖК-мониторы, используя USB в качестве интерфейса видеовхода.
Основными входными AV-интерфейсами являются композитное видео, S-Video, компонентное видео, D1–5 и HDMI. Все они, кроме нового стандарта HDMI, используют аналоговые соединения. Как и в случае с компьютерным входом, цифровое соединение HDMI обычно обеспечивает лучшее качество изображения для входа AV, чем различные аналоговые интерфейсы соединения.
Стоит отметить, что, хотя HDMI был разработан для использования с AV-входом и выходом, стандарт также поддерживает вход и выход ПК. Среди ЖК-мониторов, оснащенных портами HDMI, некоторые из них официально поддерживают ввод с ПК, а другие, независимо от того, могут ли они отображать ввод с ПК, официально не поддерживают ввод с ПК.
Начало страницы
D-Sub и DVI являются текущими стандартными интерфейсами в средах ПК.
Официально известный как D-Sub miniature, D-Sub используется не только для дисплеев. Он также используется для последовательного порта, параллельного порта, SCSI и других разъемов, причем количество контактов разъема зависит от цели использования. Однако эти стандарты разъемов редко, если вообще когда-либо, встречаются в ПК для общего личного использования, поскольку большинство таких приложений перенесено на USB.
При использовании в качестве интерфейса монитора порт D-Sub также известен как порт VGA, стандарт аналогового соединения, который существует уже некоторое время. Разъем представляет собой разъем DE-15 с 15 контактами в трех рядах, часто называемый «15-контактным разъемом mini-D-Sub» или «15-контактным разъемом D-Sub». (В некоторых разъемах не используются неиспользуемые контакты.) D-Sub в настоящее время является наиболее широко используемым интерфейсом монитора, совместимым с очень большим количеством ПК и ЖК-мониторов.
Гнездовой разъем D-Sub (фото слева), установленный со стороны монитора, и штекерный разъем D-Sub (фото в центре) со стороны кабеля. Кабель D-Sub имеет винт на каждом конце разъема, который можно повернуть вручную, чтобы предотвратить непреднамеренное отсоединение (фото справа). |
Стандарт цифрового визуального интерфейса (DVI) использует один из трех типов разъемов: DVI-D для цифрового подключения; DVI-A для аналогового подключения; и DVI-I, совместимые как с цифровыми, так и с аналоговыми соединениями. Разъем DVI-A для аналогового использования обычно не используется, и им можно пренебречь при выборе мониторов.
Имейте в виду, что существует два основных типа цифровых подключений DVI-D: одноканальное и двухканальное. Для одноканального соединения DVI-D максимальное отображаемое разрешение составляет 1920 × 1200 пикселей (WUXGA). Для более высоких разрешений (например, 2560 × 1600 пикселей) требуется двухканальное соединение DVI-D, обеспечивающее удвоенную пропускную способность одноканального DVI-D (7,4 Гбит/с или выше). Чтобы использовать двухканальное соединение DVI-D, вход DVI-D на стороне ЖК-монитора, выход DVI-D на стороне ПК и кабель DVI-D должны быть совместимы с двухканальным соединением DVI-D.
стандарт.
DVI-I, другой стандарт DVI, может использоваться как с цифровыми, так и с аналоговыми соединениями, в зависимости от используемого кабеля монитора. Поскольку аналоговый сигнал DVI-I совместим со стандартом D-Sub, аналоговое соединение может быть выполнено с помощью кабеля монитора с разъемом D-Sub на одном конце и разъемом DVI-I на другом. В зависимости от кабеля и разъемов на стороне ПК и на стороне ЖК-монитора также можно использовать переходник для соединения разъема DVI-I с разъемом D-Sub.
| Гнездовой разъем DVI-D, установленный на стороне монитора (фото слева), и одноканальный (18-контактный) штекерный разъем DVI-D, установленный на кабеле (центральное фото). Как и кабели D-Sub, кабель DVI-D можно закрепить, закрутив винты на любом конце разъема (фото справа). | |
Расположение контактов определяет тип разъема DVI. Слева находится двухканальный (24-контактный) разъем DVI-D; справа — разъем DVI-A (17-контактный). | |
| Слева — одноканальный (23-контактный) разъем DVI-I; справа — двухканальный (29-контактный) разъем DVI-I. | |
Кабели монитора с разъемами DVI-I на обоих концах были доступны в одно время. Сегодня это редкость, поскольку эта конфигурация затрудняла определение того, было ли соединение цифровым или аналоговым, и часто вызывала проблемы с подключением. Наличие разъемов DVI-I как на стороне ПК, так и на стороне ЖК-монитора может привести к путанице. В таких случаях идеальной конфигурацией является цифровое соединение с помощью кабеля DVI-D.
Начало страницы
Как новейшие цифровые интерфейсы, мультимедийный интерфейс высокой четкости (HDMI), DisplayPort и Mini DisplayPort привлекли значительное внимание.
Все стандарты позволяют передавать как аудио-, так и видеосигналы в цифровом виде по одному кабелю; все предлагают легкое подключение и удаление кабеля.
Форма разъемов HDMI, DisplayPort и Mini DisplayPort напоминает разъем USB серии A (со стороны USB-хоста, например ПК). В разъемах отсутствуют винты, что позволяет легко вставлять и снимать кабели. (Недостаток: это облегчает смещение кабельного соединения, если рука или нога зацепится за кабель.)
| Слева — гнездовой разъем HDMI (тип A); посередине — гнездовой разъем DisplayPort; справа — гнездовой разъем Mini DisplayPort. Разъем HDMI имеет 19 контактов. Разъемы DisplayPort и Mini DisplayPort имеют 20 контактов и асимметричный (слева направо) разъем. (Стандарт HDMI также определяет 29-контактный разъем типа B, совместимый с разрешением выше 1080p.) |
Стандарты HDMI, DisplayPort и Mini DisplayPort также совместимы с системой защиты широкополосного цифрового контента (HDCP).
Технология, предназначенная для защиты авторских прав на цифровой контент, HDCP позволяет авторизовать как устройства вывода, так и устройства ввода до отображения видео.
Еще одна особенность заключается в том, что видеосигналы HDMI, DisplayPort и Mini DisplayPort могут преобразовываться туда и обратно с помощью стандарта DVI-D, цифрового интерфейса ПК. Используя соответствующий адаптер или кабель-переходник, мы можем выводить видео через разъемы DVI-D, HDMI, DisplayPort и Mini DisplayPort и вводить любой из этих вариантов. Однако в настоящее время эта реализация кажется несовершенной: в некоторых случаях устройства ввода и вывода не полностью совместимы (т. е. видео не отображается).
В то время как HDMI, DisplayPort и Mini DisplayPort могут передавать как аудио, так и видео по одному кабелю, DVI-D может передавать только видео и требует отдельных входных/выходных портов и кабелей для аудио. По этой причине при преобразовании между стандартами DVI-D и HDMI, DisplayPort или Mini DisplayPort по одному кабелю можно передавать только видео.
(Некоторые продукты могут передавать звук со стороны DVI через адаптер преобразования.)
Давайте более подробно рассмотрим технологии HDMI и DisplayPort.
Начало страницы
Теперь стандартный интерфейс для устройств (в первую очередь телевизоров и рекордеров), HDMI был создан в декабре 2002 года Sony, Toshiba, Thomson Multimedia, Panasonic (ранее Matsushita), Hitachi и Philips во главе с Silicon Image. Видеосигналы HDMI основаны на стандарте DVI-D, цифровом интерфейсе RGB, используемом в ПК, к которому были добавлены функции передачи звука и управления цифровыми правами (DRM). HDMI предназначался в основном для использования в качестве цифрового видео- и аудиоинтерфейса для бытовой электроники и аудио-видео оборудования.
Гнездовой разъем HDMI (тип A) (фото слева) и штыревой разъем (фото в центре). Компактный кабель HDMI легко подключается и отсоединяется, как кабель USB (фото справа). Кабели HDMI бывают двух типов: стандартные (категория 1), обозначающие кабели, прошедшие испытания на скорость передачи на частоте 74,25 МГц, и высокоскоростные (категория 2), обозначающие кабели, сертифицированные для работы на частоте 340 МГц. При использовании сигналов высокой четкости, таких как 1440p, рекомендуется использовать высокоскоростной кабель. |
В дискуссиях о HDMI неизбежен вопрос функциональных различий между версиями стандарта HDMI. В таблице ниже приведены основные различия. Существуют значительные различия в функциях, реализованных между версиями HDMI до версии 1.2a и версиями HDMI 1.3 и выше.
Поскольку версии HDMI имеют обратную совместимость, мы по-прежнему можем вводить и выводить видео и аудио, если сторона вывода совместима с версией 1.3 или выше, а сторона ввода совместима с версией 1.2a или ниже. Однако если устройство вывода использует функции, реализованные в версии 1.
3 или более поздней, эти функции будут отменены на устройствах ввода, соответствующих версии 1.2a или более ранней.
Между прочим, хотя HDMI 1.3 включает в себя такие стандарты, как стандарт широкой цветовой гаммы xvYCC и Deep Color, которые могут обрабатывать данные о цвете с разрядностью более 24 бит, эти спецификации являются факультативными. Номер версии, такой как 1.3, — это просто номер применимых технических спецификаций; производители могут выбирать, какие функции включать, в зависимости от конкретного продукта. По этой причине даже продукт, рекламируемый как совместимый с HDMI 1.3a, может не иметь всех функций, поддерживаемых HDMI 1.3a.
| Нажмите, чтобы увеличить |
Нажмите, чтобы увеличить |
Начало страницы
Стандарт DisplayPort, официально одобренный в мае 2006 года, представляет собой новый стандарт, выпущенный в мае 2005 года Ассоциацией стандартов видеоэлектроники (VESA) США, отраслевой организацией, которая устанавливает стандарты для интерфейсов, связанных с ПК. В качестве видеоинтерфейса, продвигаемого VESA, группой, состоящей в основном из производителей ПК и мониторов, он призван заменить стандарты DVI и D-Sub в качестве интерфейса для ПК. Тем не менее, нет никаких причин, по которым его нельзя было бы использовать в AV-оборудовании.
Разъемы DisplayPort «мама» (фото слева) и «папа» (фото в центре). Хотя кабель DisplayPort похож на кабель HDMI, он имеет два крючка в верхней части разъема, чтобы его было сложнее случайно отсоединить (фото справа). |
Благодаря максимальной скорости передачи 10,8 Гбит/с, совместимости с разрешениями до 2560 × 2048 пикселей или выше, глубине цвета 48 бит (16 бит на цвет RGB) и максимальной частоте обновления 120 Гц (120 кадров в секунду), характеристики видеоинтерфейса близки к характеристикам HDMI. Однако, в отличие от HDMI, который передает данные для видеосигналов RGB и тактовых сигналов отдельно, он отправляет все видео и аудио на целевое устройство через последовательное соединение, разбитое на микропакеты, называемые единицами передачи.
Поскольку DisplayPort представляет собой последовательный интерфейс, такой как PCI Express, который генерирует тактовый сигнал из данных вместо использования внешних тактовых сигналов, скорость передачи данных и функциональность легко улучшаются. Кроме того, поскольку DisplayPort использует конфигурацию, в которой ЖК-монитор управляется напрямую, это позволяет уменьшить количество компонентов. Еще одним преимуществом является его способность передавать сигналы на расстояние до 15 метров.
В стандарте DisplayPort сторона вывода определяется как исходное устройство, а сторона ввода — как устройство синхронизации. В этой конфигурации исходное и синхронизирующее устройства взаимодействуют друг с другом, что позволяет автоматически настраивать передачу на оптимальное разрешение, глубину цвета и частоту обновления. Аудио- и видеоданные могут передаваться через комбинацию одиночных, двойных или четырехкратных каналов, называемых дорожками, и двух скоростей передачи данных (1,62 Гбит/с и 2,7 Гбит/с). Минимальная конфигурация — одна полоса со скоростью 1,62 Гбит/с; максимум — четыре полосы по 2,7 Гбит/с каждая, всего 10,8 Гбит/с.
Поддерживаемые аудиоформаты и другие атрибуты являются важными элементами устройств синхронизации. Для аудио требуется совместимость с 16-битной линейной ИКМ (32/44,1/48 кГц). Другие форматы являются необязательными. Тем не менее, стандарт совместим с форматами вплоть до аудио высокой четкости, такими как Dolby TrueHD и DTS HD.
Для информации о цвете требуется совместимость с RGB, YCbCr (4:2:2) и YCbCr (4:4:4).
| 31,1-дюймовый широкоэкранный ЖК-монитор Eizo ColorEdge CG3184-K со встроенными портами DisplayPort |
| Колонка: Лицензионные сборы: Еще одно отличие HDMI от DisplayPort |
Одно из основных отличий, которое становится очевидным при сравнении HDMI и DisplayPort, — это наличие или отсутствие лицензионных сборов. Внедрение HDMI в продукт требует от производителей уплаты лицензионного сбора в размере 10 000 долларов США в год, а внедрение HDCP требует отдельного лицензионного сбора в размере 15 000 долларов США в год. Эти лицензионные сборы влекут за собой значительные расходы для производителей. Когда цена продукта отражает эти затраты, они могут в большей или меньшей степени повлиять на обычных пользователей. DisplayPort не требует никаких лицензионных сборов, кроме HDCP, что делает его более привлекательным и удобным для производителей. Прогресс в массовом производстве, вероятно, приведет к ценовым преимуществам и для обычных пользователей. Тем не менее, HDMI в настоящее время является основным цифровым интерфейсом для таких продуктов, как AV-оборудование и игровые приставки. DisplayPort, даже если он будет стандартизирован под руководством производителей ПК, вряд ли займет его место. С ростом поддержки DisplayPort среди поставщиков графических чипов для использования в средах ПК и увеличением числа совместимых продуктов, включая MacBook, использование DisplayPort, по прогнозам, будет расширяться. |
Начало страницы
Давайте обсудим интерфейсы видеовхода, начиная со стандартов D-Terminal и компонентного видео. Сами видеосигналы идентичны для обоих из них. Видеосигнал состоит из следующих трех типов сигналов: сигнал яркости/синхронизации Y; сигнал Pb (Cb) для разницы между синим и Y; и сигнал Pr (Cr), несущий разницу между красным и желтым. В целом они называются компонентным видеосигналом. Характерной чертой этой технологии является ее способность вводить и выводить высококачественные аналоговые видеосигналы, исключая процесс разделения и объединения видеосигналов.
| Компонентные видеовходы видеосигналов с использованием трех кабелей |
Порт компонентного видео имеет отдельные разъемы для каждого из трех типов видеосигнала: зеленый разъем для сигнала Y, синий разъем для сигнала Pb (Cb) и красный разъем для сигнала Pr (Cr). В большинстве случаев совместимыми форматами видео являются 480i, 480p, 720p и 1080i, с разъемами, помеченными Y, Cb и Cr, совместимыми с видео 480i, и разъемами, помеченными Y, Pb и Pr, с видеоформатами более высокого качества.
Хотя компонентные видеопорты обеспечивают более высокое качество и большие преимущества, чем большинство других типов аналоговых видеовходов, они также влекут за собой неудобства, в том числе более сложные соединения (поскольку они используют три разъема) и большие требования к пространству на устройствах, оснащенных такими портами. Кроме того, они не способны передавать управляющие сигналы. В Японии широкое распространение получил стандарт D-терминала, сформулированный Японской ассоциацией производителей электроники и информационных технологий (JEITA, известная в то время как Ассоциация электронной промышленности Японии, или EIAJ), который содержит собственные усовершенствования по этим вопросам. использовать.
Разъем D-Terminal объединяет три типа компонентных видеосигналов в один кабель и упрощает подключение. Он также включает управляющий сигнал для определения строк сканирования, метода сканирования и соотношения сторон. (Между прочим, он называется D-терминалом только потому, что его разъем имеет форму буквы «D»; буква «D» не означает «цифровой». Сигналы, проходящие через D-терминал и соединительный кабель, являются аналоговыми.) В таблице ниже приведены типы D-терминалов (D1 – 5) и соответствующие видеоформаты. Хотя многие продукты оснащены терминалами D5, совместимыми с видео 1080p, это не указано в официальном стандарте JEITA.
| Гнездовой (фото слева) и штыревой (фото в центре) разъемы D-Terminal. На каждом конце разъема кабеля D-терминала имеется крючок для предотвращения случайного отсоединения (фото справа). Разъем имеет 14 контактов. |
| Нажмите, чтобы увеличить |
Сравнение качества изображения между стандартами компонентного видео и D-терминала показывает, что компонентное видео с тремя отдельными разъемами обеспечивает более высокое качество изображения благодаря конструктивным характеристикам кабеля и разъема. Многие считают, что эта разница становится еще более заметной с более длинными кабелями.
Начало страницы
Рассмотрим S-Video и композитные видеопорты. Видео состоит из сигнала яркости и сигнала цвета, объединенных для создания композитного видеосигнала. Композитный видеопорт передает композитный видеосигнал как есть; порт S-Video передает композитный сигнал, разделенный на сигнал яркости и сигнал цвета. Поскольку для объединения и разделения сигналов яркости и цвета требуется меньше обработки, порт S-Video обеспечивает более высокое качество изображения, чем порт композитного видео.
| На разъеме RCA с тремя одиночными контактами в ряд желтый контакт представляет собой композитный гнездовой разъем (фото слева). Большинство композитных кабелей представляют собой единый кабель, который разделяется на три разъема: желтый разъем используется для видео, а красный и белый — для стереозвука (центральное фото). Гнездовой разъем S-Video (фото справа) с четырьмя контактами. |
Кроме того, имеется два типа портов S-Video: S1, который может идентифицировать видео с соотношением сторон 4:3 и 16:9; и S2, который может идентифицировать видео «почтовый ящик» с черными полосами вверху и внизу, для отображения видео с соотношением сторон 16: 9 на мониторах с соотношением сторон 4: 3. Устройство отображения, принимающее видео с соотношением сторон 16:9 или видео в виде почтового ящика, выполняет соответствующее масштабирование для отображения правильного соотношения сторон.
S-Video и композитные порты способны обрабатывать видео до стандартного разрешения NTSC (480i). В будущем они, вероятно, будут постепенно выводиться из эксплуатации, за исключением приложений, требующих подключения старого видеооборудования, такого как видеодеки VHS или DV-камеры.
Аналоговые видеоинтерфейсы, включая D-терминал и компонентное видео, можно резюмировать следующим образом в порядке убывания общего восприятия качества изображения: компонентное видео, D-терминал, S-видео и композитное видео.
Начало страницы
В заключение вернемся к теме окружения ПК. Некоторые последние продукты используют порты USB для вывода на дисплей ПК. Хотя изначально USB не предназначался для использования в качестве интерфейса дисплея, возникла потребность в более простом способе (более простом, чем использование кабеля D-Sub) для настройки сред с несколькими мониторами, особенно для ноутбуков и недорогих нетбуков.
Большинство таких продуктов представляют собой адаптеры, которые подключаются к ПК с помощью USB и имеют разъемы DVI-D или DVI-I на выходной стороне. Затем они подключаются к ЖК-мониторам. После того как пользователь установит драйвер устройства, ПК распознает адаптер как адаптер монитора. Пользователи могут создать среду с несколькими мониторами в Windows, активировав дополнительный монитор, подключенный к адаптеру, в свойствах дисплея. С точки зрения производительности дисплея эти адаптеры не очень подходят для приложений, требующих высокой скорости отклика; они связаны с небольшими задержками в отражении операций мыши или клавиатуры.
