в Обзоры 1 Комментарий 3,674 Просмотров
Осциллограф — это отличный инструмент для отладки и лучшего понимания того, что происходит с вашими схемами. В отличие от мультиметра, который показывает только напряжение в определенный момент, с помощью осциллографа вы можете увидеть, что происходит с напряжением в течение продолжительного времени.
Тестер транзисторов / ESR-метр / генератор
Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…
Подробнее
В этом обзоре мы рассмотрим цифровой запоминающий осциллограф Hantek DSO5102P. Это осциллограф начального уровня отлично подойдет для студентов, начинающих и домашних мастеров.
Взглянем на осциллограф Hantek DSO5102P. Осциллограф был упакован не очень хорошо.
Он лежал в картонной коробке с двумя тонкими кусочками пенопласта.
К счастью, прибор пришел в очень хорошем состоянии со всеми аксессуарами, и ничего не было сломано.
Блок питания 0…30 В / 3A
Набор для сборки регулируемого блока питания…
Подробнее
В комплект поставки входит блок питания, два щупа, руководство по эксплуатации, USB-кабель и компакт-диск с программным обеспечением для управления осциллографом с помощью компьютера.
Я очень впечатлен этим аппаратом, потому что материал и качество сборки действительно хороши. Это выглядит даже лучше, чем онлайн-фотографии.
Мне также нравится тот факт, что Hantek DSO5102P оснащен широким цветным дисплеем с диагональю 7,0 дюйма. Это отлично подходит для лучшего анализа осциллограмм, навигации по меню и настройки параметров.
Что касается области применения данного осциллографа, то он будет хорош для начального уровня. Он имеет 2 канала, полосу пропускания до 100 МГц, частоту дискретизации 1 GSa/s (выборок в секунду), длину записи до 40K.
Этот осциллограф имеет все необходимые функции, которые вы ожидаете от осциллографа: вертикальное и горизонтальное выравнивание, регулировка шкалы, триггер и множество полезных кнопок для использования других функций. Осциллограф очень прост в настройке, а меню интуитивно понятно в использовании, что идеально подходит для новичков.
Также очень легко измерить свойства ваших сигналов. Например, нажмите кнопку MEASURE, чтобы проверить частоту, период, среднее значение, напряжение от пика до пика и многое другое. Кроме того, вы также можете использовать курсоры для измерения определенных интервалов времени или напряжения.
Как и большинство осциллографов, он поставляется с тестовым генератором прямоугольной формы с частотой 1 кГц. Так что вы можете быстро проверить и откалибровать осциллограф.
Вы можете считывать данные с двух разных каналов одновременно и выполнять математические вычисления с сигналами и даже применять алгоритм быстрого преобразования Фурье (FFT).
Если вам нужно сохранить сигналы и соответствующие измерения, вы можете легко сделать скриншот экрана и сохранить его на USB-накопитель, нажав кнопку «SAVE TO USB».
Далее вы можете посмотреть видеообзор на Hantek DSO5102P:
На мой взгляд, это отличный настольный осциллограф по очень разумной цене со всеми необходимыми функциями, которые можно ожидать от цифрового запоминающего осциллографа в этом ценовом диапазоне. Итак, если вы ищете настольный осциллограф начального уровня, то осциллограф Hantek DSO5102P определенно хороший выбор с точки зрения соотношения цены и качества.

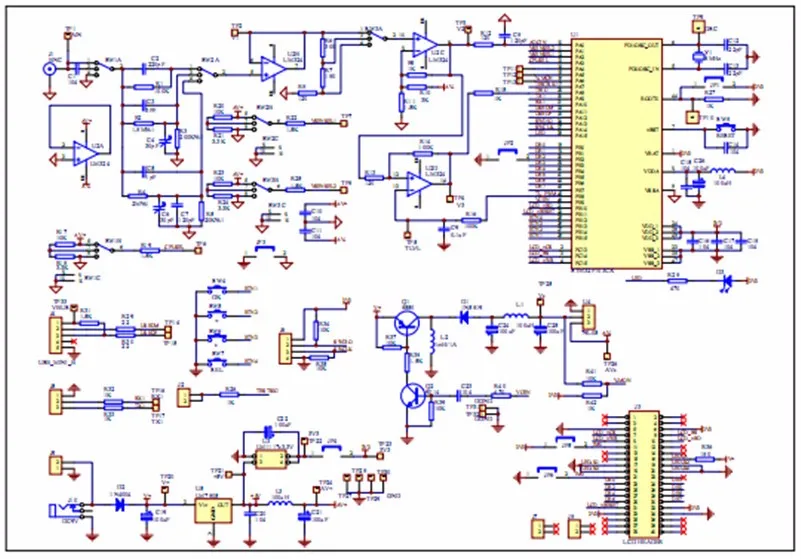

Однако, если вы не можете позволить себе настольный осциллограф или не уверены, действительно ли вам необходим продвинутый осциллограф, есть более дешевые варианты для анализа ваших схем.
Источник
Портативный паяльник TS80P
TS80P- это обновленная версия паяльника TS80 Smart, работающий от USB…
Подробнее
осциллограф 2020-11-08
С тегами: осциллограф
Схема автоматического выбора длительности напряжения развертки состоит из схемы выбора «период-длительность», схемы определения размера изображения и схемы управления ключами времязадающих элементов.
Схема выбора режима «период-длительность» включает в себя триггер МС7-2, коммутатор логических сигналов МС2-2 и формирователь коротких импульсов МС6-2, МС5-2.
Схема определения размера изображения содержит два компаратора (микросхемы МС9 и ЫСЮ) f R4 — триггера и схемы совпадения (микросхемы MCI2, MCI3, MCI4, MCI5-I). Схема предназначена для изменения состояния счетчика схемы управления ключами времязадающих элементов по временным соотношениям первого импульса в пачке с выхода схемы выбора режима и длительности пилообразного напряжения развертки.
Компараторы МС9 и MCI0 сравнивают развертывающее пилообразное напряжение с постоянными напряжениями с выходов резисторных делителей Е4, Б5, Кб. Эти напряжения соответствуют величинам 0,3 и 0,8 от максимального значения пилообразного резвертывающего напряжения. Два RS — триггера микросхемы MCI3 формируют положительные импульсы, начинающиеся с началом развертки и оканчивающиеся в моменты достижения пилообразным напряжением уровней 0,3 и 0,8. на рисунке в инструкции показаны временные диаграммы, поясняющие работу схемы определения размера изображения.
Возможны три случая работы схемы определения размера. В первом случае первый импульс со схемы выбора режима попадает во временной интервал, равный 0,3 от длительности развертывающего напряжения, и проходит на ES — триггер, собранный на MCI4 и MCI5-I, и опрокидывает его. При этом уровень логического нуля на микросхеме MCI4/I3 изменяется на уровень логической единицы и импульс, соответствующий окончанию пилообразного развертывающего напряжения (выход II MCII), устанавливает счетчик схемы управления ключами в исходное состояние.
Изменение состояния счетчика происходит при подаче импульса на вход 3 микросхемы MCI6 (КТ7). Счетчик устанавливается в исходное состояние при подаче импульса на вход микросхемы MCI6 (КТ8). При подаче уровня логического нуля с контактов 10 разъема 1Ш (плата П2) все значения устанавливаются в исходное состояние, кроме триггера MCI9, что приводит к подключению конденсаторов C2I и С27 платы Щ и формированию пилообразного развертывающего напряжения длительностью IOjHS.
Схема управления ключами времязадающих элементов включает в себя последовательный счетчик на микросхемах MCI6, МСТ8-МС20 и дешифратор на микросхеме MCI7. Счетчик состоит из последовательно соединенных счетчика на четыре (MCI6) и счетчика на шесть (MCI8-MC20). В зависимости от состояния счетчика на четыре переключаются ключи.управляющие времязадающими резисторами R45-R48 (плата Ш), состояний счетчика на шесть — ключи, управляющие конденсаторами CI9-C24 и С25-С30 (плата Ш). Дешифратор MCI7 расшифровывает состояния счетчика на четыре и управляет ключами МС9 (плата Ш).
Схема выбора полярности синхронизации собрана на микросхеме MC4-I и переключателе BI-3. Переключатель Б1-3 блокирует один из элементов И-НЕ MC4-I, через которые переходят противофазные сигналы с выходов компаратора 1АС2. В момент времени срабатывания компаратора на выходе схемы выбора полярности в зависимости от положения переключателя BI-3 может быть или положительный, или отрицательный перепад напряжения.
Схема формирования пилообразного развертывающего напряжения показана в инструкции и включает в себя генератор пилообразного напряжения (ГПН), схему блокировки и частотный дискриминатор.
На выходе частотного дискриминатора могут быть два уровня: уровень логического нуля при частоте сигнала синхронизации более 10 Hz и уровень логической единицы при частоте сигнала синхронизации ниже 10 Hz или при его отсутствии. В первом случае элемент И-НЕ МС4-2 закрыт и на входе 13 триггера управления будет уровень логической единицы. Во втором случае через открытый элемент И-НЕ МС4-2 на вход 13 триггера управления приходит отрицательный логический перепад, возникающий при переключении R5 — триггера МС5 в момент окончания времени блокировки.
Схема частотного дискриминатора обеспечивает формирование пилообразного развертывающего напряжения при отсутствии сигнала синхронизации. После появления уровня логической единицы на выходе 3 RS -триггера МС5 начинается формирование пилообразного напряжения блокировки в точке ТК2. Один из времязадающих конденсаторов С25-С30 в зависимости от состояния ключей MCI0-2 и IJCI2, заряжается через резистор Е29 от источника +5V. В момент достижения напряжением на этом конденсаторе значения, равного напряжению с резистивного делителя Е27, Е30,на выходе 8 элемента НЕ МС5 появится отрицательный логический перепад, что приведет к переключению KS — триггера МС5. На выходе 3 микросхемы ГЛС5 появится уровень логического нуля и через R24 и диод Д9 напряжение на времязадающих конденсаторах С25-С30 уменьшится до исходного.
Транзисторными ключами М09 переключаются резисторы В45-К48 базового делителя транзистора TII и изменяется ток, протекающий через этот транзистор. При переключении резистора ?45 на резистор 48 время нарастания развертывающего напряжения изменяется приблизительно в пять раз. Набор конденсаторов CI9-C24 и резисторов R45-R48 обеспечивает 24 значения времени нарастания пилообразного напряжения от 0,5 до 0,2 5.При открытом ключе Т6 времязадающие конденсаторы разряжаются через него на корпус. Буферный каскад обеспечивает большое сопротивление нагрузки, подключаемой к время задашщему конденсатору, и исключает влияния последующих схем на форму развертывающего напряжения. Схема блокировки содержит триггер управления МС6,компараторы МСЗ и МС8, времязадающие конденсаторы С25-С30 с ключами MCI0-2 и MCI2, R5 — триггер и элементы НЕ 1ЛС5. В ГПН входят генератор тока, собранный на транзисторе TTI, набор времязадающих емкостей CI9-C24 с ключами MCIO-I, МОП, буферный каскад на транзисторах Т7, Т9 и транзисторный ключ Т6.
При закрытом ключе Т6 постоянным током генератора тока ТЫ заряжается один из времязадающих конденсаторов,соединенный с корпусом через один из ключей MCIO-I или MCII. Когда все ключи разомкнуты, заряжается только конденсатор С20 и ГПН формирует самое быстро нарастающее напряжение. При переключении соседних времязадающих конденсаторов время нарастания развертывающего напряжения изменяется приблизительно в десять раз.
A Уменьшить размер шрифта. A Сбросить размер шрифта. A Увеличьте размер шрифта.
Занимаясь электроникой больше лет, чем я помню, я часто думал о том, насколько удобным был бы осциллограф. Раньше осциллографы были ужасно дорогими, но когда я наконец нашел Hantek 5102P с небольшой скидкой, я больше не мог сопротивляться! По цене и возможностям его трудно превзойти, даже что-то вроде USB-осциллографа (с эквивалентными характеристиками) стоит значительно больше денег.
Поэтому, возможно, вы могли бы ожидать, что область действия каким-то образом ограничена, однако на самом деле это не так. Очевидно, что, будучи DSO, вы можете делать снимки сигналов, а возможность встраивать данные в электронную таблицу или документ является настоящим благом. Сохранение данных либо в виде снимка экрана, либо, что более полезно, в точках данных CSV очень просто, и на самом деле навигация по обширным функциям через различные меню очень проста, а меню логически расположены.
Кстати, на случай, если вы пришли сюда, потому что думаете о покупке осциллографа, вы можете посмотреть это Как НЕ Взорвать свой осциллограф!
Семидюймовый экран приличного размера, экран не выглядит слишком загроможденным, и вы даже можете удалить меню для дополнительной площади, если хотите, цвета выглядят хорошо и четко, и это действительно легко читается и приятно для глаз. , вы даже можете разделить экран и получить обзор и увеличенную область, что может быть полезно для просмотра контекста детали.
Во всяком случае, если не принимать во внимание, есть только несколько замечаний, где могут быть некоторые улучшения, руководство находится только в цифровой форме, что является позором, и нет информации о включенном программном обеспечении только для Windows, в то время как я могу жить с этим, настоящим позором является отсутствие общедоступного API, в котором говорится, что кто-то перепроектировал протокол, поэтому я мог бы просто посмотреть, смогу ли я взломать что-то вместе, чтобы получить два канала данных, но, учитывая, что их достаточно легко сбросить на USB-накопитель. , на самом деле это не так уж важно, поэтому я даже не могу переместить его на настольный компьютер (единственный компьютер с едва используемым разделом Windows), просто чтобы попробовать. Иногда функция «авто» может немного ошибаться, и я решил использовать канал 3, который я вообще не использую, в качестве триггера, но в целом очень легко довести его до точки, где вы можете видеть, что происходит. на.
Хотя нет физического руководства (только PDF-файл на прилагаемом компакт-диске), есть обширная справка по самому прицелу, даже имеющая собственную специальную кнопку «Справка», которая говорит, что на сегодняшний день я нашел этот кусок Оборудование настолько простое в использовании, что я никогда не использовал его в гневе, кроме того, быстрый взгляд, чтобы увидеть, на что это похоже…
Хотя у меня не было прицела слишком долго, я уже очень доволен им, так как он немного проще в использовании, чем аналоговый прицел, и вы можете делать удобные вещи, такие как захват только одного снимка и увеличивать / уменьшать масштаб и перемещаться по нему, это просто здорово, это действительно позволяет вам понять, что происходит.
Несмотря на то, что нет ничего идеального, несколько мелких недочетов, с которыми я столкнулся при использовании этого продукта, не могут испортить мое впечатление о нем. Действительно такой же полезный, как я надеялся, и проще, чем я ожидал — с широкой полосой пропускания 100 МГц (у него есть несколько различных видео-триггеров) и отдельным входом триггера, если он вам понадобится, я чувствую, что, несмотря на то, что это так называемый » начальный уровень» Я искренне чувствую, что он будет со мной какое-то время, я не вижу необходимости в чем-то большем прямо сейчас.
В отличие от моего товарища, 20-мегагерцовый осциллограф, который когда-то принадлежал Ною (я так завидовал, когда он заполучил его!), хотя его ширина почти такая же, как можно было бы ожидать, что прицел будет не слишком глубоким (31,3 x 14,2 x 10,8 см) и он действительно очень легкий, так что, если я работаю с кем-то еще, мне действительно не составит труда просто взять его и взять с собой.
Одна вещь, которая меня удивила, это тот факт, что моей главной причиной для получения этого была помощь не только в электронике, но и в моих знаниях в области электроники, и вы знаете, что даже то короткое время, которое у меня было, это действительно помогает мне. учиться … это один игрушка инструмент Я уж точно не жалею, что взял…
И да, я знаю, что есть (довольно тривиальный) способ удвоить полосу пропускания до 200 МГц, но, честно говоря, я не думаю, что буду беспокоиться, если мне действительно не понадобится подняться выше 100 МГц…
