Расскажем про механические нагнетатели воздуха для двигателя автомобиля. Какие бывают — центробежные и нагнетатели ROOTS. Устройство и принцип работы. Плюсы и минусы.
Подобные нагнетатели в тюнинге получили наибольшее распространение. По конструкции они наиболее близки к турбонаддуву, поскольку имеют одинаковый принцип нагнетания воздуха. Разняться лишь способы привода. Работа осуществляется следующим образом.
Принцип работы центробежного нагнетателя в следующем: воздух, пройдя по воздушному каналу в нагнетатель, попадает на лопасти крыльчатки. Лопасти закручивают и отбрасывают его центробежной силой к периферии кожуха, где имеется диффузор. Далее воздух выталкивается в воздушный туннель (воздухосборник), который имеет улиткообразную форму.
Такая конструкция создает необходимое давление воздушного потока на выходе из нагнетателя.
Дело в том, что внутри кольца воздух поначалу движется быстро, и его давление мало. Но в конце улитки русло расширяется, скорость воздушного потока понижается, а давление увеличивается. Так создается необходимый подпор для накачки цилиндров двигателя.
К минусам относят некоторую задержку в срабатывании. Хотя она не столь заметна, как у турбонагнетателей.
Как правило, центробежный нагнетатель дает прибавку на высоких оборотах двигателя. Сначала давление нарастает медленно, но затем, с увеличением оборотов, довольно резко возрастает.
Эта важно для поддержания высоких скоростей, а не интенсивности разгона.
Центробежные нагнетатели воздуха для автомобиля очень популярны. Низкая цена и простота установки сделали, что компрессоры этого типа почти вытеснили другие и стали популярны в тюнинге.

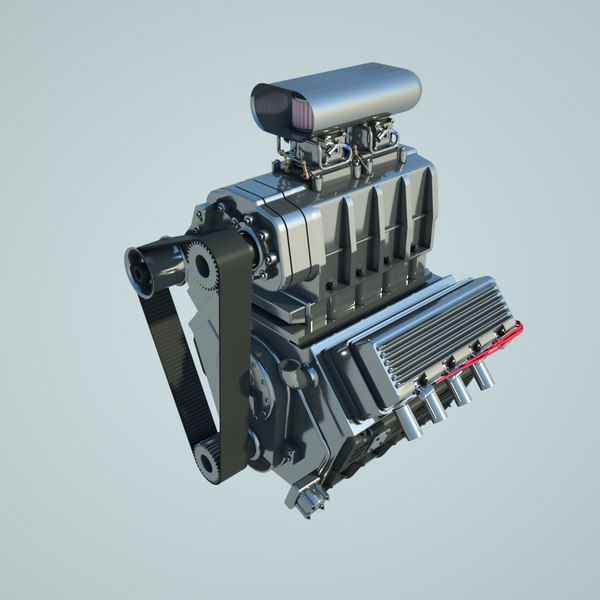

Компрессоры типа «Рутс» относятся к классу объемных нагнетателей. Конструкция их довольно проста и напоминает масляный шестеренчатый насос двигателя. В корпусе овальной формы вращаются в противоположные стороны два ротора, имеющие специальный профиль. Роторы насажены на оси, связанные одинаковыми шестернями.
Основное отличие — воздух сжимается не внутри, а снаружи компрессора, непосредственно в нагнетательном трубопроводе. Поэтому их иногда называют компрессорами с внешним сжатием.
Шум от работы объемных компрессоров не столь сильный, как у центробежных, и имеет иную тональность. При этом, в отличие от центробежных, механические нагнетатели ROOTS эффективны на малых и средних оборотах двигателя. Эта особенность рутс-компрессоров сделала их наиболее пригодными для драг рейсинга, где ценится динамика разгона. Другой плюс – относительная простота конструкции.
Малое количество движущихся частей и малые скорости вращения делают эти механические нагнетатели одними из самых надежных и долговечных.
Использование нагнетателей воздуха для авто может негативно сказаться на ресурсе двигателя. Как правило, поломку мотора вызывают повышенные обороты. Стало быть, использование нагнетателя, повышающего крутящий момент на низких и средних оборотах, может, наоборот, благоприятно сказаться на ресурсе.
С другой стороны, если добиваться большого роста мощности, многие штатные детали придется заменить на более прочные. Например, кованые поршни и шатуны будут совсем нелишними. Cжатие воздуха всегда сопряжено с повышением температуры. В некоторых компрессорах это повышение не существенно. Но для снижения потери мощности на привод нагнетателя воздух необходимо охлаждать.
Еще одна проблема – детонация. Высокая температура и давление подаваемого в цилиндры воздуха может привести, что в конце такта сжатия, когда поршень спрессует в цилиндре уже сжатую топливо-воздушную смесь, её температура и давление могут оказаться большими.
Чтобы избежать подобных проблем, можно перейти на высокооктановые сорта топлива, но часто этого мало. При достаточно больших значениях давления приходится производить декомпрессию, т. е. снижать степень сжатия. Правильный подбор свечей зажигания также немаловажен.
Многие автопроизводители уже давно используют механический нагнетатель для увеличения производительности двигателя. Обычно компрессор наддува…
Многие автопроизводители уже давно используют механический нагнетатель для увеличения производительности двигателя. Обычно компрессор наддува крепиться либо сбоку, либо поверх двигателя, обеспечивая мощность горения и продувание сжатого воздуха через цилиндры.
Нагнетатель, соединенный ремнем (в некоторых случаях цепью), раскручивается коленчатым валом. Это дает нам достаточно ценное мгновенное ускорение, хотя при этом мы «крадем» немного мощности у двигателя.
Нагнетатель должен раскручиваться гораздо быстрее, чем двигатель внутреннего сгорания, чтобы втягивать достаточное количество воздуха; самые высокопроизводительные примеры такого двигателя могу достигать скорости 60.000 оборотов в секунду.
Есть три основных вида нагнетателей: роторный, центробежный и двухлопастный. В первом случае, используется пара трех или четырехлобных роторов для прогонки воздуха и вентиляции. В центробежном, для достижения тех же целей, используется импеллер. И наконец, в двухлопастном используется два зубчатых колеса.
После попадания в компрессор, воздух нагревается и тем самым уменьшает свою плотность. Для того, чтоб держать температуру под контролем, на всех двигателях с механическим нагнетателем есть или воздушное, или водяное охлаждение (охладительные трубы). Расположенные между компрессором и выпускным коллектором двигателя, эти трубы охлаждают выходящий воздух, повышая его плотность, тем самым оптимизируя процесс горения. После этого, воздух попадает в камеру сгорания, где он сгорает вместе с топливом, после чего его остатки выходят через выхлопную систему.
Можно говорить в том, что такой тип двигателей переживает своего рода кризис, так как компании производители вынуждены искать варианты с менее затратным использованием топлива. Некоторые компании предпочитают турбонаддув, некоторые пытаются адаптировать двигатели с механическим нагнетателем, а некоторые, снимаем шляпу перед Volvo, пытаются установить обе системы, чтобы взять лучше от каждой.
Мы в CARakoom решили составить наш том-10 самых крутых машин с компрессором наддува. У вас есть свое мнение на этот счет? Не стесняйтесь высказать его в комментариях, назвав свою любимую машину с таким типом двигателя.
Cord 812 — 4.7-liter V8
Cord 810 был выдающейся машиной по всем возможным критериям. Впервые представленный на Нью-Йоркском автосалоне 1935 года, переднеприводный 810, с его обтекаемыми фарами и длинным, как крышка гроба капотом, сильно выделялся на фоне остальных конкурсантов.
В 1937 году производители Cord доработали некоторые мелочи, и окрестили новую модель 812.
По правде сказать, машины почти ничем не отличаются внешне, да и внутренности в большей части сохранились. Главное отличие моделей в том, что в случае с 812, стандартный двигатель 4.7 литров V8 мог быть оснащен компрессором наддува, который увеличил бы мощность до 170лс при 3,500 оборотов в минуту – а это, надо сказать, 45 дополнительных лошадок по сравнению со стандартным двигателем.
Еще одна отличительная особенность, выделявшая Cord на фоне других автомобилей того периода, это хромированные выхлопные трубы, которые разработчики бесстыдно выставили на показ.
Auburn Automobile, материнская компания Cord, выпустила около 3000 таких моделей, перед тем как “махнула рукой” на проект, но по данным компании, около 40% машин этой модели было заказано с наддувом.
Ford Thunderbird — 5.1-liter V8
В 1956 году компания Ford задумалась о создание собственного двигателя с наддувом, чтоб принять участие в гонках NASCAR; для этого была запущенна программа The Ford Motor Company Supercharger Program.
Взяв за основу V8 объёмом 5,110 кс, компания добавила компрессор наддува от McCulloch/Paxton, четырехкамерный карбюратор и улучшенный распределительный вал, с целью выжать 300лс. В 1957 году выпустили всего 200 таких “красавиц”, и уже в следующем году модель была упразднена.
Studebaker Avanti — 4.7-liter V8
Studebaker в 1982 году применил технологии наддува двигателя в Avanti с его восьмицилиндровым движком объёмом 4,730 кс. Этот двигатель был создан на Paxton, дочерней компании Studebaker; при этом мощность автомобиля взлетела до солидных по тем временам 290лс, что значительно превышало стандартную модель. Интересно, что из-за компрессора наддува, в отсеке двигателя не хватило места для кондиционера.
Этот апгрейд двигателя мог позволил сногсшибательному Avanti стать вполне разумной альтернативой Chevrolet Corvette; и Avanti даже умудрился побить несколько скоростных рекордов в Бонневилле (соляной равнение в Юте). Но к сожалению, продажи были слишком низкие, и в скором модель вывели из оборота, но как мы знаем, и сама компания в скором времени “загнулась”.
Еще один интересный факт, что в этот же период, компания задумалась о создание пикапов Champ оснащенных двигателями с наддувом. Ни один из образцов так и не прошел стадию испытания, и поэтому сейчас о них уже ничего не известно.
Ford Shelby GT350 (1966 – 1967) 4.7-liter V8
Взяв за основу Mustang GT350, Shelby предложил покупателям вариант комплектации с компрессором наддува в 1966 и 1967 годах. Компания заявляет, что произведенный Paxton компрессор увеличил мощность двигатель V8 объёмом 4,730 кс с 271 до 395 лс, что является невероятным прыжком на 46%. На моделях с этим двигателем были так же установлены дополнительные измерительные приборы, установленные прямо под приборной панелью.
Судя по записям Ford, за двигатель с наддувом к обычной цене автомобиля добавлялось 670$, но достаточно немного GT350 было продано, а и того меньше сохранилось до наших ней. Как я уже сказал, такой двигатель, был необязательным при заказе и у покупателей был так же дополнительный вариант с турбокомпрессором, но это уже другая история.
Toyota MR2 — 1.6-liter I4
Первое поколение Toyota MR2, более известное как W10, получило отличные отзывы от прессы и общественности, но покупатели единогласно потребовали более мощную версию спортивного автомобиля с двигателем, расположенным в средней части. Toyota не заставила их долго ждать, предложив в 1987 году MR2 с двигателем с наддувом. Четырехцилиндровый двигатель 1.6 литров, мог уже немного поиграть мускулами, и похвастаться 145лс и 190нм.
В результате, легковесный MR2 разгонялся с 0 до 100 всего за 6,5 секунд. Автомобиль оснащался пятиступенчатой коробкой передач. Компрессор наддува позволял ему без труда обогнать своих ближайших конкурентов Bertone X1/9 и Pontiac Fiero.
Удивительно, но эта модификация MR2 могла обогнать даже Fiero с его V6.
Toyota прекратила ставить компрессор наддува на машины этой серии с уходом на покой W10 MR2. На W20, приемнике W10, уже стоял четырехцилиндровый турбированный двигатель 2.0 литров.
Volkswagen Golf GTI G60 — 1.8-liter I4
Появившись в Европе в начале 90-х, Volkswagen Golf GTI G60 был спроектирован с целью по-настоящему проверить, на что способен переднеприводный автомобиль. Он имел шестнадцатиклапанный, четырехцилиндровый двигатель 1.8 литров, оснащенный компрессорам наддува. Инновационный дизайн использовался на Golf Rallye, предшественнике современного Golf R, и так же на некоторых других машинах Volkswagen, в том числе на Passat и Polo.
G-образный компрессор позволял двигателю 1.8 литров развивать мощность 160 лс и 216нм. Оборудованный пятиступенчатой механикой, GTI G60 с легкостью разгонялся до 100 за 8.3 секунд, что на 0.7 быстрее обычного двигателя. Максимальная скорость модели с наддувом была 220 км/ч.
MINI Cooper S John Cooper Works — 1.6-liter I4
В 2002 году, отелом BMW MINI была представлена тюнингованная комплектация хэтчбека Cooper S, известного как John Cooper Works. Изначальное он представлялся, как эксклюзивная дилерская модификация, которая значительно отличалась от первоначального продукта. В этой модификации, разработчики выжали 200 лс из четырёхцилиндрового двигателя Mini 1.6 литров, добавив новый электронный блок управления двигателем, спортивную систему выхлопа и механический нагнетатель.
С новым двигателем, Cooper S моментально стал главным героем на сцене крутых хэтчбеков, и этому он во многом благодарен своему резкому ускорению и внешнему виду как у машины для гольфа. В 2005, MINI добавил еще 10 лошадей, и он стал доступным в широкой продаже.
Но разработчики на этом не остановились, и в 2006 представили новую версию MINI JCW для любителей “хардкора”, тем самым формально попрощавшись с MINI Cooper первого поколения. Он в свою очередь, является самым быстрым автомобилем из серии MINI; все доработки были направлены на повышение показателей машины, например, настраиваемые шасси, доработанная подвеска, улучшенная система выхлопа и увеличенные форсунки.
Audi S5 — 3.0-liter V6
Audi заинтересовался механическим нагнетатель, после выпуска 200T с турбированным двигателем. В послужном списке компании достаточно много автомобилей с турбонаддувом, но мы в CARakoom считаем, что самый интересный проект компании – это двигатель TFSI с компрессорам наддува, трехлитровый V6. Пять лет подряд он выигрывал престижную награду Ward’s Best Engine, а это много стоит.
Пожалуй самое возбуждающее применение этого двигателя — купе S5, где его мощность достигла 333лс и 440 нм. Audi использовало TFSI и в других моделях , таких как S4, A6, A7 и даже в дорогом A8.
LandRoverRange Rover Sport — 5.0-liter V8
С первого же дня выпуска в 2005, Land Rover Range Rover Sport был доступен с механическим нагнетателем. Сейчас, Sport оснащают пятилитровым двигателем v8 с компрессором наддува, который с гордостью демонстрирует нам свои 510лс и 625нм. Ему достаточно всего 5 секунд на разгон с 0 до 100.
Если для вас это не быстро, то специально для вас Jagua и Land Rover недавно объявили о программе Special Vehicles Operations, в рамках которой разрабатывают специально заточенную под Нюрбургринг модификацию Sport, которая уже сейчас выдает 550 лс.
Land Rover амбициозно заявляет, что это будет самый быстрый и поворотливый SUV, допущенный к эксплуатации на обычных дорога.
Chevrolet Corvette Z06 — 6.2-liter V8
Chevrolet Corvette Z06, который был ранее представлен в Детройте в этом году, уже окрестили наиболее эффективным автомобилем вышедши из под крыла GM. И, пожалуй, самый экстремальный из седьмого поколения Vette. В самом сердце этого дикого зверя спрятан двигатель V8 объемом 6.2 литрова с компрессором наддувом, который генерирует мощность в 650лс и 881нм, унося Corvette с нашей планеты, в галактику суперкаров.
Мощность передается на передние колеса за счет либо восьмиступенчатой автоматической трансмиссии, либо за счет первое в их истории семиступенчатой механически. Весь этот табор лошадей держат в уделах огромные дисковые тормоза и колеса от Michelin Pilot Sport.
Для тех, кто любит по-настоящему диких зверей и Z06 кажется слишком “одомашненным”, Chevrolet предлагает Z07, комплектацию которая поможет вам полностью реализовать потенциал механического нагнетателя с помощью добавления углеродно-керамические тормозов и задним спойлером, который дает Vette такую прижимную силу, о которые не и не мечтает ни одна модель компании.
Подпишись на наш Telegram-канал
Администратор
Опубликовано в BLKSTK Таможня, обслуживание и запчасти
Мощность и производительность — вот что заставляет автопроизводителей расширять свои возможности. В наши дни, когда каждый бренд борется за более высокие показатели мощности, каждая настройка и компонент имеют большое значение. Хорошо известно, что нагнетатели повышают общую выходную мощность автомобиля и очень популярны в автомобильном мире. Тем не менее, что такое двигатели с наддувом? В этой статье мы остановимся на том, что делают нагнетатели для повышения производительности автомобиля.
Просмотреть наши запасы
Свяжитесь с нами
Мы можем использовать все технические возможности нагнетателей. Но в этой статье мы собираемся разбить его на простое объяснение того, что они на самом деле делают.
Нагнетатель — это, по сути, воздушный компрессор, который помогает увеличить давление или плотность воздуха, подаваемого в двигатель внутреннего сгорания. Со всеми этими разговорами о мощности и производительности вы планируете приобрести новый автомобиль? У нас в BlackStock Ford есть широкий выбор автомобилей Ford, а также сертифицированные подержанные автомобили различных марок. Свяжитесь с нами, чтобы запланировать тест-драйв сегодня!
Какие обновления будут представлены грузовику Ford Super Duty 2022 года?
Нагнетатель представляет собой воздушный компрессор, который увеличивает давление воздуха, подаваемого в двигатель внутреннего сгорания. Это помогает повысить выходную мощность, поскольку двигатель получает больше кислорода в каждом из циклов впуска и помогает ему сжигать больше топлива. Нагнетатели могут приводиться в действие механически с помощью ремня, вала или цепи, соединенных с коленчатым валом двигателя.
Доступны два типа нагнетателей – объемные и динамические компрессоры.
Говоря простым языком, объемные нагнетатели обеспечивают постоянный уровень повышения давления при всех оборотах двигателя (об/мин). С другой стороны, нагнетатели Dynamic Compressor не создают такого большого давления на более низких скоростях, но обеспечивают экспоненциальное давление скорости выше своего порога.
Это соревнование, в котором никогда не бывает победителя. Это потому, что оба эти компонента хороши сами по себе и имеют преданных поклонников. Решение о том, что лучше другого, может стать политическим. Оба эти компонента имеют одинаковый конечный результат, а именно подачу в двигатель более холодного воздуха. Это, в свою очередь, помогает двигателю сжигать больше топлива и в результате производить больше мощности.
Турбокомпрессоры используют скорость и энергию выхлопных газов, выбрасываемых из цилиндров двигателя, для вращения турбины, которая приводит в действие небольшой компрессор, нагнетающий больше воздуха обратно в двигатель.
С другой стороны, нагнетатель приводится в действие механически от двигателя через ремень, спускающийся с коленчатого вала, или, в некоторых случаях, от электродвигателя.
Какие функции безопасности доступны в Ford Escape 2021 года?
Заинтересованы в покупке нового автомобиля? Мы в BlackStock Ford готовы помочь вам на протяжении всего процесса покупки. Проверьте наш онлайн-инвентарь, чтобы увидеть наш текущий выбор новых моделей Ford. Вы также можете связаться с нами, чтобы запланировать тест-драйв вашего любимого Ford или задать любые другие вопросы.
Когда мы думаем о двигателях с наддувом, мы думаем об американских мускулах. Крупные бренды, такие как HEMI в Dodge Challenger и Charger и Ford Mustang Shelby, кажутся синонимами мощности с наддувом. Тем не менее, маслкары представляют собой лишь одно из применений этого типа двигателя.
Нагнетатели широко распространены и всегда использовались каждым производителем.
Что нам нравится в нагнетателях, так это то, что мощность измеряется твердыми цифрами. Мощность, крутящий момент, ускорение, максимальная скорость и рабочий объем — вот что обеспечивают двигатели с наддувом, но что на самом деле означает наддув?
Наддув нагнетает дополнительный воздух в процесс сгорания. Это самый быстрый способ увеличить мощность двигателя. Время задержки является частью нормального сгорания, но не для нагнетателей. Без задержек подача энергии немедленная и захватывающая. Двигатели с наддувом доставляют удовольствие. Но по сравнению с другими двигателями они пожиратели бензина. Для сравнения, турбокомпрессоры более экономичны.
Итак, есть несколько способов увеличить мощность двигателя внутреннего сгорания, это то, что делает и турбо. Закись азота — это еще один способ получить больше мощности от процесса сгорания. Но увеличение мощности внутри двигателя внутреннего сгорания не ново.
Эта идея использовалась в автомобилях с 1921 года, но в 1902 году Луи Рено запатентовал первый центробежный нагнетатель.
Здесь мы составили список различных исключительных двигателей с наддувом. Некоторые удивят. Знаете ли вы Koenigsegg оптимизирует двигатели своих гиперкаров за счет наддува? Один из них есть в списке. Читай дальше.
Ford GT известен своей жаждой скорости и жаждой. Top Gear незабываемо назвал его «Пожирателем бензина года» (2005). Мощность наддува GT исходит от винтового компрессора Lysholm, который может работать с большим количеством топлива и воздуха. Двигатель представляет собой 5,4-литровый Modular V8, расположенный посередине, с DOHC. Это небольшой блок из цельноалюминиевого сплава. Это составляет 550 лошадиных сил и 500 фунтов-футов. на 3750 и бросает вызов физике с нуля до 60 за 3,4 секунды.
orgИтерация Koenigsegg CCX началась с двигателя Ford Mustang Cobra. Двигатель CCX был построен на полностью алюминиевом DOHC с сухим картером. 4,7-литровый V8 Ford был установлен посередине и настроен в CCX на мощность 655 лошадиных сил. 32-клапанный DOHC с двойным наддувом и промежуточным охлаждением. Инженеры шведского суперкара добились такой мощности, добавив два центробежных нагнетателя и неустанно настраивая его. CCX по-прежнему остается одним из самых быстрых автомобилей в мире, разгоняясь от 0 до 60 миль в час за три секунды.
Этот среднемоторный спортивный автомобиль Toyota MR2 с наддувом обладает достаточной мощностью по сравнению с его легкой рамой. Он развивает мощность 145 лошадиных сил благодаря 1,6-литровому рядному четырехцилиндровому двигателю с наддувом. Это пример необузданной мощности малолитражных двигателей с наддувом. MR2 Всего было выпущено 7885 специальных спортивных автомобилей с наддувом «типа Рутса».
Связанный: 10 дешевых автомобилей, о которых вы никогда не знали, имели двигатели с наддувом
Aston Martin Vantage был назван в честь победы бренда в Ле-Мане 1959 года. Vantage V8 был впечатляющей силовой установкой, и было выпущено всего 40 экземпляров. Дебютировав в 1992 году на автосалоне в Бирмингеме, он возглавил серию серийных моделей мощностью 600 лошадиных сил и крутящим моментом 600 фунт-футов. Двигатель — 5,3-литровый V8 с двойным наддувом.
Полноразмерный пикап Toyota Tundra стал первым крупногабаритным японским грузовиком. Тундра поставлялась с 5,7-литровым двигателем V8. В 2007 году комплект нагнетателя Toyota Racing Development TRD Supercharger значительно увеличил мощность грузовика. Его мощность соответствовала производительности автомобилей того времени. Он может таскать сами знаете что, разгоняясь до 60 км/ч за 4,4 секунды.
Mercedes-Benz M113 K представляет собой 5,4-литровый двигатель V8 SOHC. Он был форсирован до 367 лошадиных сил. Это была алюминиевая конфигурация SOHC. Mercedes-Benz использует нагнетатели с 19 лет.21, под названием «Компрессор», что указывает на букву «К». Двигатель Mercedes-AMG — легенда экономичности и надежности.
Шестое поколение Camaro ZL1 представляет собой 6,2-литровый двигатель LT4 V8 с наддувом. Этот высокопроизводительный двигатель настолько мощный, что его использовали при создании Corvette C7. LT4 V8 развивает мощность 640 лошадиных сил. ZL1 выглядит как спортивный автомобиль, но, честно говоря, это суперкар.
Corvette ZR1 поднял планку с двигателем LT5. Основанный на C7 LT4, который также используется в ZL1 Camaro, двигатель LT5 V8 увеличивает мощность смолл-блока GM, частично за счет удаления технологии Active Fuel Management.
Более крупный LT5 в ZR1 имеет тот же рабочий объем 6,2 литра, но использует двойной впрыск топлива вместо одинарного и значительно увеличивает мощность. Он развивает мощность 755 лошадиных сил и крутящий момент 715 фунт-фут, настоящий суперкар и одно из самых высоких показателей производительности.
Studebaker Golden Hawk вышел в 1957 году. Оснащенный нагнетателем McCulloch, мощность была увеличена до 275 лошадиных сил при 380 фунто-футах. крутящего момента, что делает его конкурентоспособным с ведущими брендами. Его сравнимый размер с Pontiac GTO 1964 года, по мнению некоторых, делает Golden Hawk ранней версией маслкара. Он почти соответствует, например, Chrysler 300B. Это очень ценно. Студебеккер 1957 года продан за 9 долларов.9000 в 2011 году. 6,2-литровый HEMI V8 выдает 707 лошадиных сил и 717 фунт-фут крутящего момента. Он использует двухвинтовой нагнетатель IHI. От нуля до 60 км/ч он разгоняется за 3,6 секунды, а его максимальная скорость составляет 199 миль в час.
