Главная / Портфолио / Реостат электронно-управляемый (РЭУ-03)
Данное устройство разработано для контроля технических параметров при производстве источников питания. Представляет собой реостат в классическом его понимании с активными сопротивлениями, которые позволяют существенно повысить качество процесса поверки источников питания.
В процессе производства источников питания, для контроля технических параметров, нами было разработано устройство максимально учитывающее специфику измерительной задачи: Реостат электронно-управляемый (РЭУ-03).
Данное устройство представляет собой реостат в классическом его понимании с активными сопротивлениями. Именно применение реальных сопротивлений, а не их имитации, позволяет существенно повысить качество процесса поверки источников питания.
Резисторы коммутируются с помощью электронных ключей в различной последовательности, что позволяет, несмотря на небольшой размер поверить значительное количество наиболее распространенных моделей источников питания.
В большинстве своем применение электронных нагрузок не оправдывает себя при поверке источников питания, внося в процесс измерения дополнительные пульсации. Стоит отметить, что мало у какой электронной нагрузки, уровни пульсаций занормированны или указаны в технической документации. Зачастую этот параметр просто «опускают».
Однако нельзя упускать из виду важное преимущество – это габариты. Одна электронная нагрузка, имея небольшие габариты, может быть использована при поверке большого количества моделей источников питания. В то время, как в случае с классическими реостатами, для поверки одной модели источника, может потребоваться 1, 3 или более реостата.
Конечно же обычные реостаты практически никак не влияют на измерительную цепь, по сравнению с электронными нагрузками.
Весь наш накопленный опыт в области производства и поверки источников питания реализован в данной разработке. В сочетании с возможность управления от компьютера данный реостат становится незаменимым помощником метрологической службы.
Помимо функции реостата РЭУ оснащен функцией измерения напряжения и тока.
С более подробной информацией о работе прибора можно ознакомиться в статье «Измерение пульсаций при поверке источников питания»
| Наименование | Значение |
|---|---|
| Питание прибора | От сети 220 В, 50 Гц |
| Напряжение на нагрузке: – низковольтный вход – высоковольтный вход |
0–75 В 0–300 В |
| Максимально допустимое напряжение на низковольтном входе | 85 В |
| Максимально допустимое напряжение на высоковольтном входе | 400 В |
| Допускаемый ток в нагрузке | 0,001–20 А |
| Диапазон нагрузки | 0,09–3000 Ом |
| Допускаемое отклонение от номинального значения сопротивления нагрузки | 8% |
| Уровень собственных пульсаций РЭУ в диапазоне рабочих режимов: – по напряжению, не более – по току, не более |
0,3 мВ 0,3 мА |
| Допускаемая мощность рассеивания в нагрузке | 0–490 Вт |
| Потребляемая мощность РЭУ | не более 25 В·А |
| Время установления рабочего режима, не более | 1 мин |
| Масса, не более | 18 кг |
Брошюра «Реостат электронно-управляемый (РЭУ-03)»
Поделиться в социальных сетях:
Назад ко всем материалам
Содержание
Устройство, с помощью которого происходит изменение сопротивления, называется реостатом.
Он может состоять из набора резисторов, подключаемых ступенчато, либо иметь практически непрерывное изменение сопротивления. Существуют приборы позволяющие производить плавную регулировку без разрыва сети. Так как сила тока цепи зависит от напряжения источника и сопротивления, меняя количество подключенных секций реостата, можно косвенно влиять на все основные параметры электрического контура.
По своему назначению реостаты делятся на следующие виды:
Реостаты применяются и для ограничения тока в обмотке возбуждения электрических машин постоянного тока.
Благодаря этому получается добиться снижения скачков электрического тока и динамических перегрузок, способных повредить как сам привод, так и подключенный к нему механизм. Применение сопротивления при пуске продлевает срок службы щеток и коллектора.
Внешний вид ползункового реостата с защитным кожухом
Особым видом реостатов является потенциометр. Это делитель напряжения, в основании которого лежит переменный резистор. Благодаря ему в электронных схемах можно использовать различные напряжения, не используя дополнительные трансформаторы или блоки питания. Регулировка силы тока при помощи реостата широко используется в радиотехнике, например, для изменения громкости звучания динамика.
Принцип действия всех реостатов схож. Наиболее простую конструкцию и визуально понятный принцип действия имеет ползунковый реостат. Подключение в цепь его происходит через нижнюю и верхнюю клеммы. Конструкция выполнена таким образом, что ток проходит не поперек витков, а через всю длину провода, выбранную ползунком.
Это происходит благодаря надежной изоляции между проводниками.
Положения ползунка
В большинстве положений бегунка задействована лишь часть реостата. При этом изменение длины проводника приводит к регулированию силы тока в цепи. Для уменьшения износа витков ползунок имеет скользящий контакт, часто выполняемый из графитного стержня либо колесика.
Устройство ползункового реостата

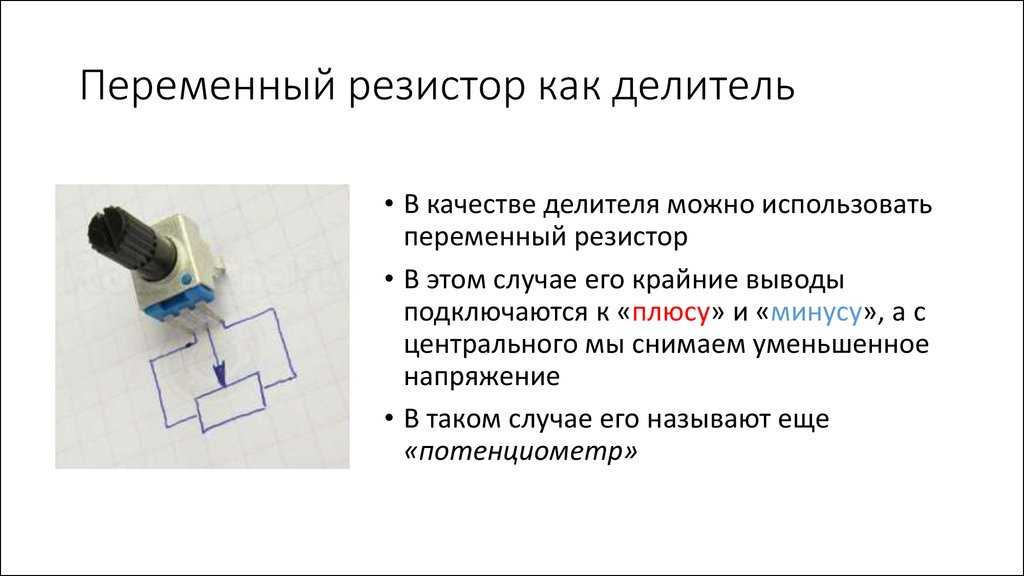

Реостат имеет возможность работать в режиме потенциометра. Для этого, выполняя подключение, необходимо задействовать все три клеммы. Две нижние используются в качестве входа. Они подключаются к источнику напряжения. Верхняя и одна из нижних клемм являются выходом. При перемещении ползунка напряжение межу ними регулируется.
Реостат, используемый в качестве делителя напряжения
Помимо потенциометра возможен и балластный режим работы реостата, когда необходимо создать активную нагрузку для потребления энергии. При этом необходимо учитывать какие рассеивающие способности имеет аппарат.
Избыточное тепло может вывести прибор из строя, поэтому рекомендуется производить включение реостата в сеть, предварительно выполнив расчет по рассеиваемой мощности и в случае необходимости обеспечить достаточное охлаждение.
Популярным видом реостатов, применяемых в промышленности и электротранспорте, например, трамваях, является устройство, выполненное в виде тора. Регулирование происходит при вращении ползунка вокруг своей оси. При этом он скользит по обмоткам, расположенным тороидально.
Тороидальный вид
Реостат в виде тора меняет сопротивления практически не создавая разрыва в цепи. В полную противоположность ему выступает рычажный вид. Резисторы расположены на специальной раме, и их выбор происходит при помощи рычага. Любая коммутация сопровождается разрывом контура. Помимо этого в схемах с рычажным реостатом отсутствует возможность плавного регулирования сопротивления. Все переключения приводят к ступенчатым изменениям параметров сети.
Рычажный вид
Как и рычажные, штепсельные реостаты регулируют сопротивление ступенчато. Отличительной особенностью является изменение параметров сети без разрыва цепи. При нахождении штепселя в перемычке, большая часть тока идет вне сопротивления. Количество возможных вариантов включения зависит от размера магазина. Вытаскиванием штепселя происходит перенаправление тока в резистор.
Штепсельный реостат
К специфичным видам можно отнести ламповые устройства и жидкостные реостаты. В связи с рядом недостатков данные приборы не нашли широкого распространения. Жидкостные реостаты можно встретить лишь в взрывоопасной среде, где они выполняют функции управления двигателем. Ламповые можно встретить в лабораториях и на уроках физики, так как их надежность и точность недостаточны для повсеместного использования.
По материалу изготовления разделяют реостаты:
Отвод тепла может быть как воздушным, так и водяным или масляным. Жидкостное охлаждение применяется при невозможности рассеять тепло с поверхности резистора. Для повышения теплоотдачи может использоваться радиатор с вентилятором.
Между положением ползунка реостата, его сопротивлением, силой тока в цепи и напряжением существуют прямые зависимости. Эти особенности лежат в основе датчика угла поворота. Каждому положению ротора в таком устройстве соответствует определенная электрическая величина.
Постепенно такие датчики вытесняются магнитными и оптическими аппаратами. Связанно это с тем что характеристика зависимости угла и сопротивления, помехонеустойчива от влияния температурного воздействия. Также свою долю в вытеснение реостатных датчиков вносит переход к цифровым системам. Резистивные измерители можно встретить только в схемах, использующих аналоговые сигналы.
Понять о том, что неисправен реостат печки отопления салона можно по следующим признакам:
Частой неисправностью реостата бывает выход из строя термопредохранителя. При этом печка может включаться только в одном из режимов. Менять полностью весь блок нет необходимости, достаточно перепаять новый предохранитель, с такими же номинальными параметрами.
Реостат печки с термопредохранителем
Электрические реостаты нашли широкое применение в промышленности, технике и автомобилях. Сопротивления используются и для пуска электродвигателей, и в радиотехнике, и в качестве активной нагрузки. Выход из строя резистора способен сделать неработоспособной всю схему в которую он входит.
Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них
Поделиться с друзьями:
Содержание
Краткие факты
youtube.com/embed/isA5I9JFjA4″ frameborder=»0″ allowfullscreen=»allowfullscreen»> Обзор реостатов – конструкция и работа, различные приложения сопротивление в электрической цепи. Реостаты могут регулировать характеристики генератора, слабое освещение, а также запускать или стабилизировать скорость электродвигателей.На величину тока, протекающего по электрической цепи, влияют две вещи: величина приложенного напряжения и общее сопротивление этой цепи. Если сопротивление цепи уменьшается, электрический ток, проходящий через цепь, увеличивается. И наоборот, электрический ток ограничивается, если сопротивление цепи увеличивается.
Существует прямая зависимость между длиной провода и сопротивлением цепи. Увеличение длины провода увеличивает сопротивление между ними в цепи. Реостаты позволяют изменять сопротивление, что, в свою очередь, либо увеличивает, либо уменьшает ток в цепи. Необходимость добавлять различные резисторы для различных сопротивлений автоматически исчезает, поскольку один реостат может включать в себя различные сопротивления, необходимые для цепи, в зависимости от его диапазона.
Строительство и работа
Реостат представляет собой переменный резистор с проволочной обмоткой, который имеет две точки подключения: одну подвижную, а другую — фиксированную. Подобно потенциометру, некоторые реостаты могут иметь три точки подключения (A, B и C), как показано на рисунке 1, но все равно используются только две из них. В таких случаях имеются две неподвижные точки (А и С), только одна из которых используется, а вторая точка соединения является подвижной (В).
Реостаты также должны выдерживать большие токи по сравнению с потенциометрами. Поэтому реостаты состоят из проволочных резисторов. В основном они изготавливаются путем намотки нихромовой проволоки на керамический сердечник. Такой сердечник ведет себя как изолятор для тепловой энергии и не позволяет ей течь через реостат. Рисунок 1 Внутренняя структура реостата (линейная) Как упоминалось выше, реостаты работают по принципу, согласно которому сопротивление определенной дорожки или провода зависит от его длины.
Предположим, что мы используем фиксированную точку соединения A и подвижную точку соединения B реостата, показанного на рисунке 1. Реостат будет оказывать минимальное сопротивление цепи, если ползунок находится ближе к точке A, поскольку резистивная длина катушки равна минимум. Следовательно, в этом случае по цепи может протекать большой ток.
Точно так же реостат будет оказывать максимальное сопротивление, если ползунок находится ближе к точке C, так как длина резистивной катушки максимальна. Следовательно, через цепь будет протекать небольшое количество тока, и большая часть тока будет противодействовать реостату.
Теперь предположим, что мы используем фиксированную точку соединения C и подвижную точку соединения B. В этом случае, когда ползунок расположен рядом с точкой C, реостат обеспечивает минимальное сопротивление и максимальный ток, протекающий по цепи. . Точно так же, когда ползунок перемещается близко к точке A, реостат обеспечивает максимальное сопротивление и минимальный ток, протекающий через цепь.
Наконец, важно знать максимальное и минимальное сопротивления, необходимые для вашей цепи. Реостаты имеют максимальное и минимальное сопротивление, поэтому они не могут оказывать сопротивление за пределами своего унаследованного диапазона.
Теперь вам может быть интересно, существует ли высшая точка, до которой сопротивление внутри реостата может быть уменьшено или повышено. Для всех реостатов они имеют номинальное сопротивление, например, если номинал реостата составляет 50 кОм, минимальное сопротивление, которое он будет обеспечивать, равно нулю, а максимальное будет около 50 кОм.
Различные применения
Реостаты используются в ситуациях, когда для передачи электроэнергии требуется высокое напряжение. Они либо работают как переменный резистор, либо как делитель потенциала. Пример реостатов, работающих как переменный резистор, есть в диммерах. Вентиляторные диммеры и диммеры света часто используют реостаты для управления изменением скорости и интенсивности света соответственно.
Реостаты используются для изменения интенсивности света при недостаточном освещении. Поток электрического тока через лампочку уменьшается. При увеличении сопротивления реостатов яркость света уменьшается. Точно так же увеличивается поток электрического тока через лампочку. При увеличении сопротивления реостатов яркость света увеличивается.
Когда сопротивление реостата увеличивается, электрический ток через лампу уменьшается, и свет тускнеет. Этот же процесс замедлит работу потолочного или переносного настенного вентилятора. Радиоприемники оснащены реостатами для регулировки громкости. Скорости двигателя также можно регулировать с помощью реостатов. Их также можно использовать для контроля температуры в духовке, обогревателе или квартире.
Реостаты также работают как делители потенциалов. В мосте Уитстона используется тот же принцип разделения потенциалов. В различных типах резистивных датчиков используется метод деления потенциала, тензометрические датчики, светочувствительные резисторы и термисторы.
Благодаря этому получается добиться снижения скачков электрического тока и динамических перегрузок, способных повредить как сам привод, так и подключенный к нему механизм. Применение сопротивления при пуске продлевает срок службы щеток и коллектора.
