WiFi модуль ESP8266 ESP07 для домашней автоматизации

Миниатюрные WiFi модули ESP8266 довольно привлекательны для систем умного дома и домашней автоматизации. Их еще называют «убийцами NRF24L01». Здесь уже был обзор этого модуля
Я себе заказал более поздние модификации ESP07 и ESP12, которые отличаются меньшими размерами и большим числом выведенных GPIO, что не требует «хаков» для использования в них дополнительных портов ввода/вывода.

Данный модули разработаны китайской компанией Espressif System

Технические характеристики:

• WI-FI: 802.11 b/g/n с WEP, WPA, WPA2.
• Режимы работы: Клиент (STA), Точка доступа (AP), Клиент+Точка доступа (STA+AP).
• Напряжение питания 1.7..3.6 В.
• Потребляемый ток: до 215мА в зависимости от режима работы.
• Количество GPIO: 16.
• Flash память размером 512кб.
• RAM данных 80 кб
• RAM инструкций — 32 кб.

Про модификации модулей ESP8266 можно прочитать здесь

Заказывал я модули в январе.
Цена ESP-07 — $3.78, ESP-12 — $4.24. Покупал на премию за обзор статьи. Приехали за 31 день в запаянных пакетиках

ESP8266 ESP-07

ESP8266 ESP-12

Оживление модуля заняло довольно много времени
Для этого нужно подать на него 3.3В. Причем стабилизаторы у преобразователей USB/UART не тянут данный модуль по току, поэтому питание нужно внешнее.

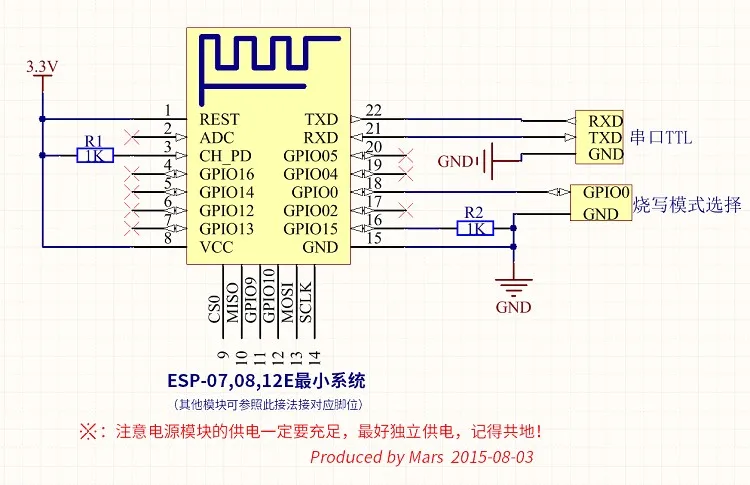

Далее нужно посадить GPIO15 на землю, а CH_PD и GPIO0 подтянуть к VCC через резистор. В некоторых источниках еще указывается, что нужно подтянуть к VCC и GPIO2, но у меня все заработало и без этого.

RXD, TXD и GND подсоединяются через переходник USB/UART к компьютеру.

В результате собрал на макетке такую схему

Здесь сразу столкнулся со следующей сложностью — шаг дырочек у ESP07 — 2мм, а не 2.5 как у штырьковых разъемов, применяемых в Ардуино и прочих местах.
Пришлось к макетке паять на проволочках

Сразу вывел кнопку RESET и перемычку GPIO0 на землю, переводящую модуль в режим загрузки прошивки. А питание на модуль завел через линейный стабилизатор LM1117-N-3.3

После этого запустил программу CollTerm и на скорости 9600 получил приглашение модуля.
Команда AT+GMR выдала 0020000904 (Версия SDK — 0020, в версия AT — 0904)

Далее побаловавшись с AT командами запустил модуль как точку доступа и подключился к своей.

Для тех, кому лень, как мне, разбираться с АТ командами, есть программа ESP8266_config, позволяющая все это настроить.

Далее интересно было попробовать модуль в режиме самостоятельного контроля. Для этого решил прошить его NodeMCU со встроенным интерпретатором LUA.
Я загрузил ModeMCU сGITHUB вместе с примерами и модулями на LUA

Прошивку делал утилитой XTCOM_UTIL. Так как данная программа работает только с COM1-COM6, пришлось в диспетчере устройств изменить свой COM33 от USB/UART конвертера на COM6.

Далее прошивка не представляет труда: открываем порт и коннектимся. Скорость выбирается автоматически. Главное, не забыть посадить GPIO0 на землю (у меня для этого есть специальная перемычка). Скорость выбирается автоматически. Иногда коннект не устанавливался. Помогало нажатие кнопки RESET во время коннекта.

Далее выбираем файл с прошивкой
nodemcu-firmware-master\pre_build\latest\nodemcu_latest.bin

Теперь можно подключиться к модулю при помощи ESPlorer
В данной программе можно загружать в ESP файлы для интерпретатора LUA, выполнять как одиночные команды так и скрипты этого интерпретатора.

У меня получилось запустить модуль давления/температуры BMP180, подключенный к GPIO2 и GPIO0

Для этого я загрузил файл bmp180.lua из готовых модулей, идущих вместе с прошивкой с GITHUB

И затем файл init.lau, выполняемый при загрузке ESP8266

tmr.alarm(1, 5000, 1, function()
    print('ip: ',wifi.sta.getip())
    bmp180 = require("bmp180")
    bmp180.init(4, 3)
    tmr.stop(1) -- alarm stop
end)

Запуск программы без задержки таймера приводил к неизменной ошибке.
После рестарата, код

bmp180.read(OSS)
t = bmp180.getTemperature()
p = bmp180.getPressure()

-- temperature in degrees Celsius  and Farenheit
print("Temperature: "..(t/10).."  C")
-- pressure in differents units
print("Pressure: "..(p * 75 / 10000).." mmHg")

Выдавал в консоль текущее давление и температуру.

А вот запустить выдачу данных параметров в режиме веб-сервера мне не удалось. Все дело в нехватки памяти. Отдельно веб сервер и BMP180 работали, а вместе вываливались в

PANIC: unprotected error in call to Lua API (error loading module 'bmp180' from file 'bmp180.lua': not enough memory)

Или просто на консоль валились обрывки кода LUA.

Модернизировать свою домашнюю метеостанцию с ходу не получилось.

Дальнейший мой путь был, собирать свою прошивку на фирменном SDK, как написано в этой статье . Но это уже другая история. Скажу только, что прошивки собираются без проблем, а вот запустить злополучный BMP180 так и не удалось.

Выводы

• Модули ESP8266 — это очень дешевое решения для построение сети умного дома и прочей домашней автоматизации с использованием WiFi
• Данные модули вполне годятся для замены NRF24L01+ в связке с Arduino и прочими «народными» контроллерами.
• Для работы в качестве самостоятельного контроллера ESP8266 имеет маловато ресурсов и довольно сырые прошивки
• Программирование ESP-модулей довольно трудоемкий процесс, который может отпугнуть новичков
• В целом ESP8266 имеют большие перспективы. Буду ждать развитие прошивок и средств разработки, а пока, буду применять их в связке с другими контроллерами (кроме проектов с WiFi розетками и выключателями )))

Полезные ссылки и литература

• Описание ESP8266 на сайте производителя
• Сайт esp8266.ru
• Цикл статей на geektimes.ru и на habrahabr.ru
• Англоязычный форум esp8266.com
• Обсуждение ESP8266 на форуме arduino.ru


Дальнейшее развитие событий по моему использованию ESP8266 буду публиковать в своем блоге

Кот попался, пока возился с макрофотографиями

Оказался довольно пыльным )))

подключение и обновление прошивки – esp8266

Модуль esp8266 подключен USB-TTL на 3,3 вольта

ESP8266 — быстрый старт для начинающих

Как проверить ESP8266

Как быстро подключить ESP8266

Как правильно подключить ESP8266

Как подключить ESP8266 через Arduino

Как подключить ESP8266 через RaspberryPi

Как настроить ESP8266

Как обновить прошивку ESP8266

Нижеприведенные инструкции и схемы не являются «правильными» с точки зрения схемотехники и не должны применяться в реальных конечных устройствах. Это упрощенные инструкции для быстрого старта, чтобы вы могли с минимальным набором компонентов запустить свой модуль ESP8266. При этом все эти упрощенные схемы реально работают и проверены автором лично на различных модулях ESP8266.

Как проверить ESP8266

Для проверки ESP8266, который вы только что  приобрели, потребуется источник стабилизированного напряжения на 3,3 вольта.

Внимание! Допустимый диапазон напряжения питания модуля ESP8266 от 3,0 до 3,6 вольт. Подача повышенного напряжения питания на модуль гарантированно приведет к выходу ESP8266 из строя.

Чтобы проверить ESP8266 ESP-01 достаточно подключить три пина: VCC и CH_PD (chip enable) к питанию 3,3 вольт, а GND к земле. Если у вас не ESP-01, а другой модуль и на нем выведен GPIO15, то дополнительно еще потребуется подключить GPIO15 к земле.

При успешном старте заводской прошивки на модуле ESP8266 загорится красный светодиод (индикатор питания, на некоторых версиях модуля, например ESP-12, может отсутствовать) и пару раз мигнет синий (это индикатор передачи данных от модуля к терминалу по линии TX-RX, может иметь другой цвет) и в вашей беспроводной сети должна появится новая точка доступа с именем «ESP_XXXX», которую вы сможете увидеть с любого WiFi устройства. название точки доступа зависит от производителя прошивки и может быть другим, например AI-THINKER_AXXXXC. Если точка доступа появилась, то можно продолжить эксперименты далее, если нет, то еще раз проверьте питание, CH_PD, GND и если все подключено правильно то, скорее всего, у вас неисправный модуль, но есть надежда, что прошивка в модуле с нестандартными настройками и, возможно, вам поможет перепрошивка.

Как быстро подключить ESP8266

В минимальный набор для подключения и прошивки модуля ESP8266 входит:

1. Собственно сам модуль ESP8266

2. Беспаечная макетная плата

3. Набор проводов папа-мама для макетной платы или DUPONT M-F кабель

4. USB-TTL конвертер (ищите с переключателем на 5 и 3,3 вольт, либо версия на 3,3 вольта) на базе FTDI, PL2303 или аналогичном чипе. Идеальным будет вариант, когда на USB-TTL адаптере будут выведены DTR и RTS — это позволит быстро загружать прошивку из Arduino IDE, UDK, Sming без ручного переключения GPIO0 на землю.

В случае если у вас USB-TTL конвертер на 5 вольт, то вам дополнительно потребуется стабилизатор питания на чипе 1117 или аналогичном (ток не менее 300 мА, желательно с конденсаторной обвязкой в виде готового модуля, но сойдет и просто микросхема) и источник питания (для 1117 отлично подойдет пятивольтовая зарядка от смартфона). Вообще, лучше не питать ESP8266 от USB-TTL конвертера или Arduino, а использовать отдельный источник питания — это избавит вас от множества проблем.

В расширенный набор для постоянной и комфортной работы с модулем ESP8266 вам дополнительно потребуются разъемы питания, DIP переключатели, резисторы и светодиоды. Я также использую недорогой USB монитор (Charger Doctor — листайте список  дальше, ищите в белом корпусе), который позволяет видеть потребляемый ток (с китайской точностью) и немного защищает шину USB от короткого замыкания по питанию (при КЗ дисплей монитора начинает мигать)

1. Модулей ESP8266 достаточно много и первое, что вам потребуется, это идентифицировать ваш модуль и определить его распиновку. На нашем сайте есть замечательная таблица с фотографиями модулей и их распиновкой. Далее в этом кратком пособии для начинающих, мы будем подразумевать, что работаем с модулем ESP8266 ESP-01 V090. Если у вас другой модуль (например, ESP-07 или ESP-12) и на нем выведен пин GPIO15 (MTDO, HSPICS), то этот пин необходимо притянуть к земле как для обычного старта модуля, так и для режима прошивки.

2. Убедиться два раза, что питающее напряжение для модуля составляет 3,3 вольта.

Внимание! Допустимый диапазон напряжения питания модуля ESP8266 от 3,0 до 3,6 вольт. Подача повышенного напряжения питания на модуль гарантированно приведет к выходу ESP8266 из строя. Питающее напряжение может быть и существенно ниже 3 вольт, заявленных в документации

3. Если вы счастливый обладатель USB-TTL конвертера на 3,3 вольта то подключите модуль, как на рисунке ниже (левая часть). Если у вас только пятивольтовый USB-TTL, то используйте в качестве инструкции правую часть рисунка.

На первый взгляд схема справа может показаться «лучше» из-за использования отдельного источника питания, но это не совсем так — при использовании USB-TTL конвертера на 5 вольт желательно добавить делитель на резисторах для согласования пятивольтовых и трехвольтовых уровней логики либо модуль преобразования уровней.

Внимание! На правом рисунке подключение UTXD (TX) и URXD (RX) модуля ESP8266 к пятивольтовой TTL логике вы осуществляете на свой страх и риск! Документация на SoC ESP8266 сообщает, что модуль толерантен только к 3. 3 вольтовой логике. В большинстве случаев подключение ESP8266 к пятивольтовой логике НЕ ПРИВОДИТ к выходу из строя ESP8266, однако именно вашему модулю может не повезти. Для исключение риска выхода модуля ESP8266 из строя рекомендуется использовать USB-TTL конвертер на 3,3 вольта, либо TTL 5v-3.3v конвертеры либо делитель на резисторах (на рисунке не показан). Более подробно о согласовании логических уровней можете прочитать здесь. Рисковые гики, вроде меня, подключают ESP8266 к пятивольтовой TTL логике напрямую и не заморачиваются.

Внимание! На правом рисунке показано подключение стабилизатора питания 1117 без дополнительной обвязки.  Это работает, но все же, мы рекомендуем использовать схему подключения 1117 с конденсаторной обвязкой — сверьте схему подключения с даташитом на ваш стабилизатор либо используйте готовый модуль на базе 1117.

ESP8266 — подключение

Красный — питание 3,3в

Черный — GND

Желтый — на стороне ESP8266 — RX, на стороне USB-TTL — TX

Зеленый  — на стороне ESP8266 — TX, на стороне USB-TTL — RX

Оранжевый — CH_PD (CHIP ENABLE) — должен быть всегда подтянут к питанию

Синий — GPIO0 — подключен через выключатель к земле для включения режима перепрошивки модуля. Для обычного старта модуля GPIO0 можно оставить никуда не подключенным.

Розовый на правой схеме — нестабилизированное питание 5-8 вольт

4. Для старта модуля разорвите цепь GPIO0 — GND и можете подавать питание (причем именно в таком порядке: сначала убеждаемся, что GPIO0 «висит в воздухе», затем подаем питание на VCC и CH_PD)

Внимание! В вышеприведенных, реально работающих, примерах подключения ESP8266 используется подключение выводов ESP8266 «напрямую» к земле и питанию, либо «висячее в воздухе», как у нас никуда не подключен RESET, что является абсолютно неправильным и пригодно только для пары первых экспериментов, хотя и вполне работоспособно на подавляющем большинстве модулей. «Напрямую» к питанию подключается только вывод VCC, остальные выводы: CH_PD, RESET, GPIO0, GPIO2, должны быть подтянуты (pullup) к питанию (VCC) через резистор от 4,7 до 50 кОм. «Напрямую», к минусу (общему проводу) питания подключаем только GND, а GPIO0 подтягиваем (pulldown) тоже через резистор до 10k к GND для перевода модуль в режим загрузки прошивки. Если вы планируете и дальше экспериментировать с ESP8266, то сделайте грамотное подключение, впрочем так же как и для любых других микроконтроллеров. Детальное описание pullup и pulldown выходит за рамки данной статьи, но вы сможете легко нагуглить описание правильного подключения портов ввода-вывода. «Правильное» подключение позволит вам избежать множества «чудес» и проблем и будет неизбежно необходимым при возникновении затруднений с запуском или перепрошивкой модуля ESP8266.

Как правильно подключить ESP8266

Если вы планируете заниматься с ESP8266 больше, чем один вечер, то вам потребуется вариант подключения, обеспечивающий более высокую стабильность. Ниже приводятся две схемы подключения: с поддержкой автозагрузки прошивки из Arduino IDE, UDK, Sming и без нее.

Схема подключения ESP8266 (без автозагрузки прошивки, прошиваемся предварительно установив перемычку BURN и перезагрузив модуль)

Схема подключения с поддержкой автозагрузки прошивки из Arduino IDE, UDK, Sming. Для Flash Download Tool и XTCOM_UTIL, возможно, потребуется отключение RTS/DTR. Если RTS и DTR вам отключать неудобно, то можно добавить в схему перемычки

На этих схемах не показано подключение ADC и свободных GPIO — их подключение будет зависеть от того, что вы захотите реализовать, но если хотите стабильности, то не забудьте притянуть все GPIO к питанию (pullup), а ADC к земле (pulldown) через подтягивающие резисторы.

Резисторы на 10k могут заменены на другие от 4,7k до 50k, за исключением GPIO15 — его номинал должен быть до 10k. Номинал конденсатора, который сглаживает высокочастотные пульсации, может быть другим.

Соединение RESET и GPIO16 через резистор deep sleep на 470 Ом вам потребуется, если вы будете использовать режим deep sleep: для выхода из режима глубокого сна модуль перезагружает сам себя, подавая низкий уровень на GPIO16. Без этого соединения глубокий сон будет вечным для вашего модуля.

На первый взгляд на этих схемах кажется, что GPIO0, GPIO2, GPIO15, GPIO1 (TX), GPIO3 (RX) заняты и вы не можете их использовать для своих целей, но это не так. Высокий уровень на GPIO0 и GPIO2, низкий на GPIO15 требуются только для старта модуля, а в последующем вы можете использовать их по своему усмотрению, только не забудьте обеспечить требуемые уровни до перезагрузки модуля.

Можно использовать и TX, RX как GPIO1 и GPIO3 соответственно, не забывая о том, что при старте модуля любая прошивка будет дергать TX, отправляя отладочную информацию в UART0 на скорости 74480, но после успешной загрузки вы можете использовать их не только как UART0 для обмена данными с другим устройством, но и как обычные GPIO.

Для модулей, имеющих меньшее количество разведенных пинов, как например, ESP-01 подключение неразведенных пинов не требуется, т.е. на ESP-01 разведены только: VCC, GND, GPIO0, GPIO2, CH_PD и RESET — вот только их и подтягиваете. Нет никакой необходимости припаиваться прямо к микросхеме ESP8266EX и притягивать неразведенные пины, только если вам это действительно необходимо.

Данные схемы подключения родились после множества экспериментов, проведенных нашими форумчанами и собраны по крупицам из разрозненной и недоступной изначально документации нашим сообществом, я всего лишь постарался объединить эти знания в одном месте. Множество советов по подключению вы найдете на нашем форуме.  Там же вы сможете задать интересующие вас вопросы или найти помощь в решении проблем. Если вы увидели ошибку, неточность в этой статье или вам есть что добавить, то сообщите мне об этом в специальной теме на нашем форуме.

Внимание! Даже эти схемы нельзя назвать «идеальными». Совершенству нет предела: удобно подключить второй USB-TTL к UART1 (c ESP8266 можно взять только GND и UTXD1, т.е. GPIO2) для подключения отладочного терминала (потребуется второй USB-TTL конвертер) — тогда можно будет прошивать модуль ESP8266 через UART0 без отключения терминала отладки на UART1. Неплохо будет подключить резисторы малого номинала к выводам обоих UART, поставить диод в линию RTS, добавить конденсатор в линию питания для гашения низкочастотных импульсов и т.д. Очень удобно, например, сделано в этой отладочной плате: на все GPIO подключены светодиоды, на ADC подключен фоторезистор, но жаль, что нет кнопки RESET и перемычка только одна на GPIO0.

Правильным будет сказать вам, что не существует идеальной и в тоже время универсальной схемы подключения ESP8266. Все дело в том, что очень многое зависит от прошивки, которую вы собираетесь туда залить. Вышеприведенные схемы рассчитаны на новичков, которые только начинают осваивать ESP8266, для экспериментов. Для реальных проектов, возможно, вам придется немного изменить схему. Например, для прошивки TCP2UART нужно подключить RTS к GPIO15, а CTS к GPIO13. Также в реальных проектах рекомендую уделить особое внимание питанию.

Подключение ESP8266 через Arduino

Если у вас под рукой не оказалось USB-TTL конвертера на 3,3в, но есть Arduino со встроенным USB-TTL конвертером, то можно использовать такую схему подключения

ESP8266 подключение через Arduino

На что обратить внимание:

1. Arduino Reset подключен к GND (синий провод) чтобы не запускался микроконтроллер на Arduino, в данном виде мы используем Arduino как прозрачный USB-TTL конвертер

2. RX и TX подключены не «на перекрест», а прямо — RX — RX (зеленый), TX — TX (желтый)

3. Все остальное подключено так же, как и в предыдущих примерах

Внимание! В этой схеме также требуется согласовывать уровни TTL 5 вольт Arduino и 3.3 вольта на ESP8266, однако неплохо работает и так.

Внимание! На Arduino может быть установлен стабилизатор питания, который не выдержит ток, требуемый для ESP8266, поэтому прежде, чем производить подключение сверьтесь с даташитом на тот стабилизатор, который установлен именно у вас. Не подключайте другие энергопотребляющие компоненты одновременно с ESP8266 в связи с риском выхода из строя встроенного в Arduino стабилизатора питания.

Существует и другая схема подключения Arduino и ESP8266 с использованием SoftSerial. В виду того, что для библиотеки SoftSerial скорость порта в 115200 является слишком большой и не гарантирует стабильную работу, мы не рекомендуем использовать такой способ подключения, хотя есть люди, у которых все стабильно работает (правда только на скорости 9600). Скетч для такой схемы подключения (спасибо nec3540A)

Подключение ESP8266 через RaspberryPi

Да, можно и «из пушки по воробьям», если под рукой нет вообще никакого USB-TTL конвертера. Подключение через малинку аналогично Arduino, но не такое удобное, т.к. дополнительно потребуется стабилизатор питания на 3,3 вольта. RX, TX, GND малинки подключаем к ESP8266, VCC и GND берем со стабилизированного источника питания на 3,3 вольта. Обратите внимание на то, что необходимо соединить GND всех устройств: малинки, стабилизатора и ESP8266. Брать 3,3 вольта питания с малинки для ESP8266 я лично не пробовал, поэтому вам предлагать такой вариант не буду. Если встроенный в вашу версию малины стабилизатор держит до 300 миллиампер дополнительной нагрузки, то подключение ESP8266 вполне возможно. Если сами захотите рискнуть — пожалуйста.

Настройка ESP8266

Итак, ESP8266 модуль к USB порту мы подключили (через USB-TTL или Arduino) теперь нужно убедится, что драйвера к вашим USB-TTL или Arduino встали корректно и в системе появился новый виртуальный последовательный порт. Вам понадобится программа — терминал последовательного порта. Можете использовать любую на ваш вкус, но она должна удовлетворять следующему требованию: каждая команда, которую вы отправляете с компьютера в последовательный порт должна завершаться символами CR+LF.

Большой популярностью пользуется программа CoolTerm (есть версии для Win/MAC/Linux).

Ваш покорный слуга является автором open-source программы ESPlorer, получившей международное признание. ESPlorer позволит вам не вводить AT команды вручную и легко работать с lua скриптами под NodeMCU (об этом в другой раз) и вы вполне можете использовать ее и как обычный терминал. Обсуждение ESPlorer на нашем форуме и на esp826.com

С подключением к последовательному порту придется немного поколдовать: в связи с разнообразием прошивок для ESP8266, подключение может осуществляться на разных скоростях. Нужную скорость можно определить путем простого перебора трех вариантов: 9600, 57600 и 115200. Как осуществить перебор? Подключаетесь в терминальной программе к вашему виртуальному последовательному порту выставив следующие параметры: 9600 8N1, затем перезагружаете модуль, отключив CH_PD (chip enable) от питания (USB-TTL при этом остается подключенным к USB) и снова включаете (т. е. просто передергиваете CH_PD, почему не передергиваем питание — читаем здесь, также можно кратковременно замкнуть RESET на землю для перезагрузки модуля) и наблюдаете данные в терминале. Во-первых, светодиоды на ESP8266 должны гореть как описано в начале статьи в разделе Проверка ESP8266. Во-вторых, в терминале вы должны увидеть «мусор» из разных символов, оканчивающийся строкой «ready». Если «ready» мы не видим, то переподключаемся терминалом на другой скорости и снова перезагружаем модуль.

На одном из вариантов скорости «ready» вы все-таки увидите — поздравляем, ваш модуль готов к работе.  Если нет, то добро пожаловать к нам на форум — мы постараемся помочь, но предварительно почитайте эту тему.

Немного подробнее о «мусоре». Дело в том, что при старте прошивки, UART модуля ESP8266 переключается на скорость передачи 74 880 (вот такие забавные эти китайцы) выдает в UART отладочную информацию, затем переключает скорость порта на 115200 (ну или на 9600 или 57600 в зависимости от версии прошивки), так вот эта отладочная информация и видится нам как мусор, т.

к. мы подключаемся к модулю на другой скорости. Можете подключится к ESP8266 на скорости 74 880 (ESPlorer поддерживает эту скорость) и вы эту отладочную информацию увидите, будет что-то вроде этого:

wdt reset load 0x40100000, len 25052, room 16 tail 12 chksum 0x0b ho 0 tail 12 room 4 load 0x3ffe8000, len 3312, room 12 tail 4 chksum 0x53 load 0x3ffe8cf0, len 6576, room 4 tail 12 chksum 0x0d csum 0x0d

1 2 3 4 5 6 7 8 9 10 11 12

wdt reset load 0x40100000, len 25052, room 16 tail 12 chksum 0x0b ho 0 tail 12 room 4 load 0x3ffe8000, len 3312, room 12 tail 4 chksum 0x53 load 0x3ffe8cf0, len 6576, room 4 tail 12 chksum 0x0d csum 0x0d

НО! не увидите «ready» и не сможете управлять модулем, пока не переподключитесь на ту скорость, на которой работает прошивка.

Что делать дальше

Если у вас новый модуль, то, скорее всего, в нем прошита одна из старых кастомных AT прошивок. Скорее всего это какой-нибудь AI-THINKER AT v0.16 SDK v0.9.2. Проверить версию прошивку вы можете командой «AT+GMR», т.е. прямо в терминальной программе набираете AT+GMR без кавычек и жмете Enter. Модуль должен ответить «OK» и выдать версию прошивки (например, «0016000092» — в разных версиях AT прошивок формат вывода версии отличается). Управление модулем ESP8266 AT командами заслуживает отдельной статьи, однако вы легко сможете разобраться с этим и сами, воспользовавшись одним из наших справочников по AT командам:

На момент написания этой статьи актуальная версия прошивки для ESP8266:

версия AT команд v0.21, версия SDK v0.9.5

Обновление прошивки ESP8266

Модуль ESP8266 замечателен тем, что не требует специального программатора — обновление прошивки производится на том же железе, на котором вы подключаете модуль ESP8266 к компьютеру, т.е. тоже через USB-TTL конвертер (ну или Arduino или RPi). Для обновление прошивки на модуле ESP8266 проделайте следующее:

 1. Скачайте новую версию прошивки с нашего сайта из раздела ESP8266 прошивки (вот ссылка на последнюю версию прошивки AT 0.21 SDK 0.9.5 на момент написания этой статьи)

2. Скачайте одну из утилит для прошивки ESP8266 в зависимости от вашей операционной системы из раздела ESP8266 Утилиты с нашего сайта

для Win систем подойдет XTCOM UTIL (удобно работать, если прошивка состоит из одного файла), мультиплатформенный esptool (требуется python, нужно указывать параметры в командной строке),  FLASH DOWNLOAD TOOL (много настроек, удобно прошивать прошивки, состоящие из нескольких файлов, позволяет «собрать» прошивку в один файл из нескольких). Также вы найдете и другие программы для прошивки ESP8266 — попробуйте разные и пользуйтесь той, которая вам больше понравится.

3. Отключите от последовательного порта вашу терминальную программу

4. Отключите CH_PD от питания, подключите GPIO0 модуля к GND, подключите обратно CH_PD модуля.

5. Запускайте программу для прошивки модуля и загружайте новую прошивку в модуль ESP8266.

Загрузка прошивки в модуль обычно осуществляется на скорости 115200, но режим прошивки модуля поддерживает автоопределение скорости и прошивка может быть осуществлена на скорости от 9600 и выше. Максимальная скорость зависит от многих факторов (вашего USB-TTL конвертера, длины проводов и прочего) и может быть определена экспериментально на конфигурации именно вашего оборудования.

Все последние версии прошивок загружаются с нулевого адреса (0x00000).

Обсуждение этой статьи на нашем форуме

Обсуждение проблем при подключении ESP8266 на нашем форуме

В статье Обновление прошивки ESP8266 подробно описана загрузки прошивки в модуль с помощью программы XTCOM_UTIL.

Использованная литература

ESP8266 Datasheet — Specifications V4.1 — 08.09.2014 English

ESP8266 Datasheet — Beginners Guide V0.4.1 — 17.09.2014 English

ESP8266 AT Instruction Set v0.21 23.01.2015

ESP8266 Datasheet — Module Application Design Guide — 20.08.2014 English

Xtensa Instruction Set Architecture (ISA) Reference Manual

Как подключить ESP8266 к WiFi

В предыдущих проектах ESP8266 я дал краткое введение в модуль WiFi ESP8266, как начать работу с ESP8266 и Arduino, какова конфигурация контактов модуля ESP8266 ESP-01 и как запрограммируйте ESP8266, используя Arduino в качестве интерфейса USB-to-Serial.

Я также показал вам, как установить прошивку (программу AT-команд) на встроенное ПЗУ WiFi-модуля ESP8266.

[адсенс1]

Одна вещь (и это важно), которую я пропустил (не намеренно), это показать вам, как подключить ESP8266 к сети WiFi.

Итак, без лишних слов, позвольте мне показать вам, как подключить ESP8266 к WiFi и использовать его в нашем IoT (Интернете вещей) и других проектах, основанных на WiFi.

ПРИМЕЧАНИЕ:

• Прежде чем продолжить, я настоятельно рекомендую вам обратиться к двум из более ранних проектов модуля ESP8266 WiFi: НАЧАЛО РАБОТЫ С ESP8266 И ARDUINO и КАК ОБНОВИТЬ/ПРОШИВАТЬ ESP8269 0ARE1269 0ARE.
• Есть много важных вещей, таких как конфигурация контактов модуля ESP8266 (ESP-01), как подключить ESP8266 к Arduino и т. д., о которых вы должны знать заранее, прежде чем приступать к подключению ESP8266 к WiFi.

Outline

Обзор

Крошечный WiFi-модуль ESP8266 (ESP-01) творит чудеса в сообществе DIY, поскольку он позволяет таким устройствам, как Arduino, получать доступ к веб-страницам, подключаясь к Интернету.

WiFi-модуль ESP8266 может быть подключен к любому другому микроконтроллеру (например, Arduino или 8051) через UART, и с помощью AT-команд микроконтроллер может управлять ESP8266 (подключаться к WiFi, обновлять прошивку и т. д.).

Итак, чтобы использовать WiFi-модуль ESP8266 в наших проектах, связанных с Интернетом, нам нужно сначала подключить ESP8266 к WiFi, а затем получить к нему доступ из Интернета.

Прежде чем вдаваться в подробности того, как подключить ESP8266 к WiFi, вам необходимо понять режимы работы WiFi модуля ESP8266.

Режимы работы WiFi ESP8266

Существует три режима работы WiFi модуля ESP8266 WiFi. Это:

• Режим станции (STA)
• Мягкая точка доступа (AP)
• Мягкая точка доступа + станция

Режим станции (STA)

В режиме станции (STA) WiFi-модуль ESP8266 будет подключен к сети WiFi, которая уже настроена точкой доступа, например WiFi-маршрутизатором.

Мягкая точка доступа (AP)

Второй режим работы — режим точки доступа (AP). В этом режиме модуль ESP8266 действует как точка доступа и обеспечивает сеть Wi-Fi для других станций (например, мобильных устройств или ноутбуков).

Обычно точка доступа может предоставлять интернет своим станциям через проводную сеть, но поскольку проводного интерфейса нет, этот режим точки доступа называется Soft Access Point.

Модуль ESP сначала настраивается в режиме программной точки доступа, а затем настраивается в режиме станции. Это полезно, когда имя пользователя (SSID) и пароль сети Wi-Fi неизвестны.

Программная точка доступа + станция

В третьем режиме WiFi-модуль ESP8266 настроен на работу как в режиме станции, так и в режиме программной точки доступа.

Все эти режимы работы устанавливаются с помощью AT-команд. В этом уроке я расскажу о AT-командах, которые необходимы для подключения ESP8266 к сети WiFi. В отдельном уроке я расскажу о некоторых важных и полезных AT-командах ESP8266.

[адсенс2]

Принципиальная схема

Необходимые компоненты

• Модуль Wi-Fi ESP8266 (ESP-01)
• Arduino UNO (достаточно адаптера USB-to-Serial)
• Кнопка
• Ползунковый переключатель
• Резистор 1 кОм (1/4 Вт)
• Резистор 2,2 кОм (1/4 Вт)
• Соединительные провода

Как подключить ESP8266 к сети WiFi с помощью AT-команд?

Прежде чем посмотреть, как подключить ESP8266 к сети Wi-Fi, вы должны помнить, что WiFi-модуль ESP8266 загружается с прошивкой AT-команд.

Пожалуйста, ознакомьтесь с проектом « КАК ПРОШИТЬ ПРОШИВКУ НА ESP8266 », прежде чем приступать к подключению WiFi-модуля ESP8266 к сети WiFi.

Итак, после подключения ESP8266 в режиме программирования и проверки наличия прошивки AT-команд, подключите Arduino к компьютеру и откройте последовательный монитор.

В моем случае я установил скорость 115200 бод, а также выбрал опцию «Both NL & CR» в последовательном мониторе Arduino. Измените эти настройки в соответствии с вашими требованиями.

Сначала введите следующую команду, чтобы проверить, успешно ли установлено соединение.

Затем я перезапущу модуль ESP8266 с помощью следующей команды, просто чтобы убедиться, что я начинаю все заново.

AT+RST

Теперь мне нужно установить режим работы как режим станции. Для этого используйте следующую команду.

AT+CWMODE=1

Режим работы установлен как режим станции (STA). Теперь, чтобы просмотреть список всех ближайших сетей WiFi, используйте команду, показанную ниже.

AT+CWLAP

Чтобы присоединиться к сети, используйте следующую команду.

AT+CWJAP=»SSID»,»PASSWORD»

Вместо SSID введите имя вашей сети Wi-Fi, а вместо PASSWORD введите пароль.

В течение нескольких секунд вы получите ответ с подтверждением подключения WIFI. Чтобы проверить IP-адрес WiFi-модуля ESP8266, введите команду.

AT+CIFSR

Альтернативный способ подключения WiFi-модуля ESP8266 к сети WiFi

Если вы устали вводить все эти AT-команды для подключения WiFi-модуля ESP8266 к сети Wi-Fi, то есть альтернативный способ. В этом методе я буду программировать WiFi-модуль ESP8266 (что означает, что прошивка AT-команды будет стерта). Код для этого показан ниже.

ПРИМЕЧАНИЕ: В коде введите данные вашей сети Wi-Fi вместо «ssid» и «пароль».

Перед программированием выберите «Универсальный модуль ESP8266» из плат, а также выберите правильный COM-порт. Более подробную информацию о программировании WiFi-модуля ESP8266 (пример Blink) можно найти здесь: НАЧАЛО РАБОТЫ С ESP8266 И ARDUINO .

Теперь подключите GPIO0 к GND, сбросьте ESP и нажмите кнопку загрузки. WiFi-модуль ESP8266 будет автоматически подключен к указанной сети WiFi, а также ответит IP-адресом.

Заключение

В этом проекте/руководстве я показал вам, как подключить модуль Wi-Fi ESP8266 к сети Wi-Fi, используя как AT-команды, так и программирование. В следующем уроке я расскажу о некоторых важных AT-командах модуля ESP8266.

Модуль Wi-Fi ESP8266 ESP07 с чип-антенной и соединением uFL — PMD Way

Нажмите или прокрутите, чтобы увеличить

Коснитесь или сведите пальцы, чтобы увеличить

Нажмите или прокрутите, чтобы увеличить

Коснитесь или сведите пальцы, чтобы увеличить

Нажмите или прокрутите, чтобы увеличить

Коснитесь или сведите пальцы, чтобы увеличить

Нажмите или прокрутите, чтобы увеличить

Коснитесь или сведите пальцы, чтобы увеличить

10,95 $

Артикул 70708266

Поделись этим:

Теперь в PMD Way доступен WiFi-модуль ESP8266 ESP07 с чип-антенной и подключением uFL.



В отличие от моделей ESP12E/F, ESP07 установлен на крошечной плате вместе с чип-антенной, а также имеет разъем uFL для подключения внешней антенны.



Все контакты ввода-вывода разбиты, и вы можете спроектировать свою печатную плату на основе этого, или просто подтолкнуть некоторые встроенные разъемы к печатной плате для быстрой припайки, или припаять несколько крошечных проводов в отверстия. Кроме того, этот вариант ESP-07 имеет «металлическую банку» для дополнительной защиты.



Это модуль последовательного приемопередатчика WiFi на базе SoC ESP8266. SOC имеет встроенный стек протоколов TCP/IP. Чтобы начать работу и ознакомиться с парой учебных пособий, см. ссылки «Ресурсы» ниже. ESP8266 — это высокоинтегрированный чип, разработанный для нужд нового подключенного мира. Он предлагает полное и автономное сетевое решение Wi-Fi, позволяющее либо размещать приложение, либо переносить все сетевые функции Wi-Fi с другого процессора приложений.



ESP8266 имеет мощные встроенные возможности обработки и хранения, которые позволяют интегрировать его с датчиками и другими устройствами для конкретных приложений через его GPIO с минимальной предварительной разработкой и минимальной нагрузкой во время выполнения. Высокая степень интеграции на кристалле позволяет использовать минимум внешних схем, а все решение, включая интерфейсный модуль, спроектировано так, чтобы занимать минимальную площадь печатной платы.





Дополнительная информация:

•     SDIO 2.0, SPI, UART
•     32-контактный корпус QFN
•     Встроенный радиочастотный переключатель, балун, усилитель мощности 24 дБм, DCXO и PMU
•     Встроенный RISC-процессор, встроенная память и интерфейсы внешней памяти
•     Интегрированные процессоры MAC/Baseband
•     Управление качеством обслуживания
•     Интерфейс I2S для высококачественных аудиоприложений
•     Встроенные линейные стабилизаторы с малым падением напряжения для всех внутренних источников питания
•     Запатентованная архитектура генерации тактовых импульсов без паразитных искажений
•     Интегрированные механизмы WEP, TKIP, AES и WAPI

Спецификация:

•     802.

  No related posts.

  Добавить комментарий Отменить ответ

  Ваш адрес email не будет опубликован. Обязательные поля помечены *

  Комментарий *

  Имя *

  Email *

  Сайт
