Технические характеристики трактора К-700 (Кировец): размеры, вес

оглавление

Немного истории для легендарного трактора
Модификационной ряд
Технические параметры машины
Особенности серийного ряда Кировца

Советские конструкторы сельскохозяйственной техники совершили настоящую революцию для страны, которая понесла огромные потери в Великой Отечественной войне 1941-45 годов. На свет появился новый трактор колесный К- 700А, который получил своё второе название «Кировец». В сельское хозяйство страны после войны начали возвращаться специалисты, да и послевоенное образование дало стране новых инженеров, которые успели по достоинству оценить качество сельскохозяйственной техники на вражеских территориях. В 1962 году началось массовое производство машин, новой 5 серии силовой тяги.

Трактор К-700

Немного истории для легендарного трактора

Советские СИМИ вовсю трубили о том, что страна очень скоро увидит новый мощный трактор, который должен совершить революцию. В сельском хозяйстве. Рабочие завода между собой называли технику, не иначе как «степной богатырь». Гордиться «богатырю» было чем даже перед иностранными разработками. Учитывая первые технические характеристики трактора К-700, его длина была около 7 метров, а общий вес «рыцаря полей» достигал рекордные 11 тон для класса таких машин н территории СССР. Отметим, что в стране в то время был мощный трактор, который успел за 20 лет производства морально и физически устареть, это серия ДТ-54, который имел гусеничный вариант исполнения, а мощность была не слишком большая. Развитие степных зон в Казахстане, разработка полей степной зоны Кубани требовали наличие совершенно иной техники, так как ДТ-54 уже не справлялся с поставленной задачей, и технические характеристики трактора К-700А полностью оправдали надежды сельхозпроизводителей страны Советов.

Дополним интересный исторический факт, который стал основой разработки новой тракторной техники. В 1959 году, советский руководитель Никита Хрущёв находился с визитом в США, где он посетил завод John Deere. Первому секретарю партии стало завидно, что советский ДТ-54 не сможет превзойти по мощности американский аналог. Тогда было принято историческое решение о том, что технические характеристики мощности трактора К-700 должны превзойти американский аналог. За 3 года действительно удалось сделать невозможное, и в 1962 году техника увидела свет в СССР. К чести разработчиков можно добавить, что американцы и западноевропейские производители сумели только в 90-х годах 20 столетия предложить потребителям что-то похожее на К-700. Таким образом, советский сельхозпроизводитель сумел обогнать американцев ровно на 3 десятилетия вперёд. Вместе с этим, рыночная конкуренция заставила свернуть производство, и в 2004 году с конвейера сошёл последний тип спецтранспорта Кировец К-700.

Целевое предназначение машины, это сельскохозяйственные работы с навесным оборудованием, а также с полунавесным и прицепным вариантом дополнительного вспомогательного оборудования широкозахватного принципа действия. Качественный расход топлива технических характеристик трактора К-700 позволял применять технику для вспашки и достаточно глубокого рыхления почвы; для проведения культивации и этапов дискования; для задач боронования и лущения стерни; для посевных работ, а также для выполнения задач по снегозадержанию. Дополнительно, технические характеристики двигателя трактора К-700 позволяли эксплуатировать технику для мелиоративных работ, землеройных задач, в строительной и дорожной отраслях.

Модификационной ряд

Почти за 40 лет существования предприятия, удалось выпустить несколько модификаций сельхозтехники, которая оправдала себя как в сельском хозяйстве, так и в дорожной, строительной отраслях промышленного производства.

К-700- основная базовая модель.
К-700А, унифицированная копия модели к 701, использовался двигатель типа с турбонаддувом ЯМЗ-238НД3
К-701. Аналоговая серия с предшествующим вариантом, применялся двигатель типа ЯМЗ -240 БМ2.
Серия 702. Промышленный вариант сельхозтехники, который имел в себе очертания погрузчика, бульдозерной техники, а также катков и скреперов. Была изменена система подвесок, трансмиссии (гидромеханика), а также использовалась жёсткая подвеска.
Серия 703. Машина имела реверсивный вариант управления, то есть могла двигаться как вперёд, так и назад.
Серия 701М. Трёхосный вариант машины, причём размер колеса трактора К-700 имел четыре шестиколёсных варианта. Использовался совместно с двигателем ЯМЗ 8423. Разработан был проектировщиками с Чукотки. В будущем техника стала прототипом новых российских тракторов.
Серия 703МТ. Трёхосный сочленённый тип самосвальной техники, который имел повышенную грузоподъёмность — до 18 тонн.

Нужно отдать должное производителям и разработчикам Кировца, они сумели сделать немыслимое для страны, где никогда не было практического опыта производства мощнейшей сельскохозяйственной техники. Недаром в некоторых странах на гербах, а также на денежных банкнотах можно встретить образцы трактора Кировца, который стал легендой при жизни.

Технические параметры машины

Мощная сельхозтехника стала настоящим помощником для сельхозпроизводителей советского государства. Разработчики сумели внести некоторые новинки технические характеристики коробки передач проверки масла трактора К-700, которые успешно эксплуатировались как в условиях Крайнего Севера России, так и в районах с жарким климатом. Недаром на Дальнем Востоке и в Сибири считают данный класс тракторов надёжным по всем основным техническим параметрам эксплуатации.

Техника имеет высокие характеристики надёжности, прочности и долговечности эксплуатации, вне зависимости от района эксплуатации, и по некоторым данным трактор ничем не уступает современным западноевропейским аналогам.

Ниже приведена таблица с указанием веса технических характеристик трактора К-700.

Данные	Параметр
Данные мощности двигателя	169 кВт или 230 л.с.
Удельный расход топлива	252 г\кВт*час
Скоростной режим передвижения	От 2, 6 до 33,8 км час
Количество передач вперёд	16
Количество передач в режиме «назад»	8
Грузоподъёмность трёхточечного навесного устройства	56,0 кН
Ходовой параметр оси навесного оборудования	1165 мм
Длина трактора	7045 мм
Ширина трактора	2850 мм
Высота трактора	3225 мм
Общая масса	12800 кг

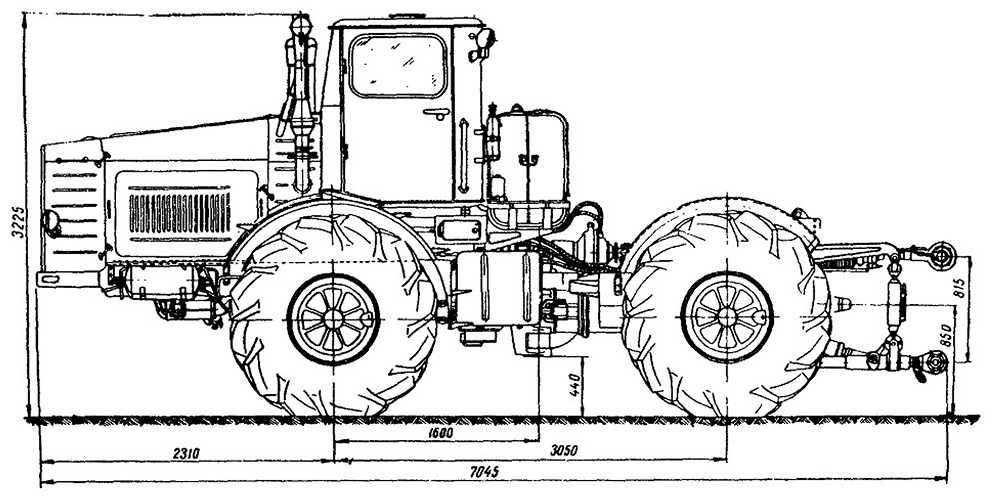

Габаритные размеры трактора К-700

Принципиальные отличия серий заключаются в массе навесного оборудования, которое используется для каждой модели по отдельности.

Особенности серийного ряда Кировца

Вместе с этим, опытные специалисты считают, что трактор необходимо использовать в соответствии с техническим данными основных узлов и компонентов, которые вы можете увидеть в таблице

Базовая модель машины	К-701- 3 СТ	К-701-01- ЗСТ	К-701-02- ЗСТ
Типовое исполнение мотора	ЯМЗ-240 БМ 2	ЯМЗ-238 НД 5	ЯМЗ-238 НД
Масса с оборудованием	13750 кг	13300 кг	13060 кг
Масса без оборудования	11450 кг	11000 кг	10800 кг

Как показали тест-драйвы последних лет, немногим зарубежным аналогам удалось превзойти по качественным данным советского Кировца, несмотря на внедрение новейших технологий производства. К слову, только в 1969 году западноевропейские производители обратили внимание на новый трактор, но было упущено время, которое пришлось производителям из США и Западной Европы навёрстывать не меньше 30 лет.

Видео: Трактор К-700

Марина

Дата публикации:

Декабрь 2, 2017

Рейтинг статьи:

Загрузка…

Понравилась статья?

Да (8)

Нет (0)

Поделиться статьей

К-700 () (700)- описание, характеристики, история.

Серийный выпуск трактора К-700 начался в 1969 г. Существует информация о следующих модификациях трактора — это К-701 и К-701М. Выпуск которых начался: К-701 в 1985 г., К-701М в 1989 г.
Трактор К-700 колесный, сельскохозяйственный, общего назначения, повышенной проходимости, тягового класса 5.
Предназначен для выполнения в агрегате с широкозахватными машинами сельскохозяйственных (вспашка и глубокое рыхление почвы, культивация, дискование, боронование, лущение стерни, посев, снегозадержание), транспортных, дорожно-строительных, мелиоративных, землеройных и других работ.

СИЛОВАЯ ПЕРЕДАЧА

Коробка передач — Механическая четырехрежимная с четырьмя передачами на каждом режиме, с фрикционным включением режимов и гидравлическим переключением передач
Муфта — Полужесткая с резиновыми элементами, работающими на сжатие
Главная передача — Коническая с зерольным зубом
Карданная передача — Открытого типа с игольчатыми подшипниками
Конечная передача — Планетарная

РАМА И ХОДОВАЯ ЧАСТЬ

Рама — Состоит из двух полу-рам, соединенных шарнирным устройством
Подвеска — Две продольные полуэллиптические рессоры на переднем мосту
Тип ходовой части — Колесный с четырьмя ведущими колесами
Колеса — Односкатные бездисковые
Размер шин колес, дюймы — 23,1/18-26
Давление воздуха в шинах, кгс/см — 1,1-1,7

УПРАВЛЕНИЕ ТРАКТОРОМ

Механизм поворота — Шарнирно-ломающаяся рама с двумя гидроцилиндрами двойного действия
Управление механизмом поворота — Рулевым колесом с помощью червячной передачи и распределителя золотникового типа

Тормоза — Колодочный с ножным пневматическим приводом на.

все колеса; стояночный — ленточного типа с ручным приводом

СИСТЕМА НАВЕСНОГО ОБОРУДОВАНИЯ

Тип — Гидравлическая раздельно-агрегатная трехточечная
Насосы — Шестеренные КШ-46У правого и левого вращения
Распределитель — Клапанно-золотникового типа
Номинальная грузоподъемность (на расстоянии 2500 мм от оси подвеса), кг — 2000
Тип прицепного устройства — Съемная прицепная скоба
Буксирный крюк — Съемный гидроофицированный, блокируемый стяжками

ЭЛЕКТРООБОРУДОВАНИЕ И ПРИБОРЫ

Схема — Постоянного тока (с выпрямлением трехфазного переменного тока генератора) однопроводная; «+» в систему, «- » на массу

Аккумуляторные батареи — 6СТМ-128
Контрольные приборы — Амперметр АП104; указатель температуры воды УК118; указатель температуры масла УК108; тахометр ТХ109; манометры для измерения давления масла в двигателе, турбокомпрессоре, коробке передач; воздуха в пневмо-системе

ОСНОВНЫЕ ЗАПРАВОЧНЫЕ ЕМКОСТИ л.

Топливный бак 450
Система смазки двигателя 32
Система охлаждения 63
Гидросистема коробки передач 25
Картер главных передач 20
Картер конечных передач 14
Бак гидросистемы управления поворотом 40
Картер рулевого управления 0,25
Бак гидросистемы навесного оборудования 60
Картер промежуточной опоры 1,8
Бак для питьевой воды 4,0

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Габаритные размеры, мм:
длинна (по прицепной скобе) 7235
ширина 2530
высота (по выхлопной трубе) 3225
Продольная база 3050
Ширина колеи (расстояние между серединами колес) 1910
Дорожный просвет (при радиусе качения колес 750 мм), мм:
под вертикальным шарниром рамы 440
под кронштейнами навесного оборудования 340
Минимальный радиус поворота по следу наружного колеса, мм 7000
Масса трактора, кг:
конструктивная 11 000
эксплуатационная (трактор заправлен топливом, маслом, водой) 12000
Распределение массы по осям, кг:
передняя ось 7700
задняя ось 4300

Расчетные скорости и тяговые усилия(без учета буксования на стерне при радиусе качения колес 780 мм и при 1700 об/мин двигателя)

Режим	Передача	Скорость в к/ч	Тяговое усилие в кгс
I	1	2,9	6000
	2	3,6	6000
	3	4,3	6000
	4	5,2	6000
II	1	5,7	6000
	2	6,9	6000
	3	8,3	5180
	4	10	4040
III	1	9,3	4580
	2	11,3	3660
	3	13,6	2930
	4	16,4	2240
IV	1	18	2070
	2	21,9	1600
	3	26,4	1220
	4	31,7	860

Задний ход

I	1	5,1	6000
	2	6,2	6000
	3	7,5	5650
	4	9,1	4420
II	1	16,3	2290
	2	19,8	1780
	3	23,9	1370
	4	28,7	980
