Лабораторный блок питания – это вторичный источник электроэнергии, дополненный блоками регулировки выходного напряжения и тока, контроля работы и индикации режимов, а также схемами защиты.
Лабораторный блок питания (ЛБП) – очень востребованное профессионалами оборудование. Он активно используется инженерами, занимающимися разработкой и ремонтом различных электронных устройств. В настоящее время есть много типов и моделей лабораторных источников питания (ИП). Их настолько много, что новичку непросто сориентироваться в таком многообразии оборудования.
Чтобы выбрать оптимальный источник питания для определенных целей, рекомендуется вначале разобраться в особенностях различных типов ЛБП, а уже после принимать решение об их покупке.
Материал обновлён 24.11.2022
Время чтения: 10 минут
В этой статье рассмотрим:
Лабораторные ИП могут классифицироваться по различным параметрам.
Но наиболее популярным видом классификации является деление по типу конструкции. В соответствии с ним все ЛБП делятся на импульсные и линейные. Последние, также называют трансформаторными. Чем отличаются импульсные источники питания от линейных разберём далее.
Традиционным считается линейный блок питания (БП). В основе его конструкции лежит понижающий трансформатор. После трансформатора в схему включен диодный мост (выпрямитель), который преобразует переменное напряжение в постоянное. Далее располагается основная схема, отвечающая за регулировку выходного напряжения, а также его стабилизацию. Как правило, за функцию стабилизации отвечает высокоемкостный конденсатор.
Большинство блоков имеют более сложную принципиальную схему, включающую блоки регулировки и стабилизации напряжения, а также тока, блоки защиты и индикации.
Простейший трансформаторный блок питания возможно сделать своими руками, при этом, основным и самым дорогим компонентом в нем будет понижающий трансформатор.
Среди мастеров, осуществляющих ремонт и проектирование электроники и радиотехнических устройств, самые популярные ЛБП – модели с выходными характеристиками: напряжения в диапазоне от 0 до 30 В и тока в диапазоне до 5 А.
В качестве примера, можно привести источник постоянного тока YIHUA-305D. Этот БП представляет собой высокоточный агрегат, при помощи которого можно тонко настраивать параметры выходного тока и напряжения в установленном диапазоне. Цифровой индикатор у устройства работает в двойном режиме, одновременно отображая текущие показатели напряжения и выходного тока. Помимо этого, ЛБП имеет режим защиты от короткого замыкания (SCP), перегрузки по току (OCP), а также функцию самовосстановления после срабатывания защиты.
В настоящее время большинство используемых лабораторных блоков питания – это преимущественно установки импульсного типа.
Что значит импульсный блок питания?
Принцип работы достаточно прост: вначале происходит предварительное выпрямление входного напряжения, после этого оно преобразуется в импульсы с увеличенной частотой и требуемой скважностью. Далее импульсы передаются в трансформатор, где напряжение понижается до требуемой величины. После трансформатора вновь расположен диодный выпрямитель, после которого выполняется стабилизация напряжения в импульсном блоке питания (ИБП).
Для генерации импульсов могут применяться как однотактные, так и двухтактные схемы. Оба типа схем строятся на базе биполярных или полевых транзисторов. В современных схемах наибольшую популярность получили IGBT и MOSFET транзисторы.

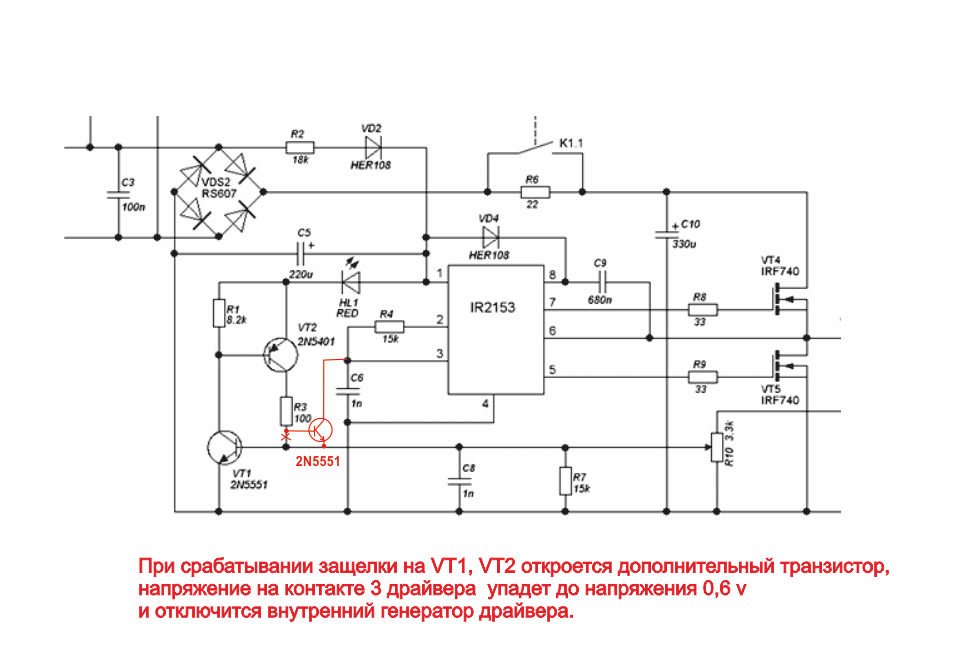

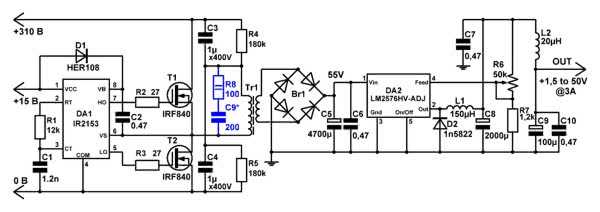

Схема простого ИБП
Двухтактные схемы чаще всего строятся на базе широтно-импульсного контроллера (ШИМ-контроллера). Эти небольшие микросхемы содержат схему, позволяющую генерировать сигналы требуемой ширины и скважности для управления силовыми ключами.
В ИБП используются небольшие трансформаторы. Их более чем достаточно, поскольку увеличение частоты напряжения повышает эффективность работы трансформатора, а, следовательно, конструкцию можно значительно уменьшить. Часто сердечник трансформатора ИБП изготавливается из ферромагнитных материалов, что дополнительно облегчает общую конструкцию.
Трансформаторы от БП: линейного (слева) и импульсного (справа)Что же обеспечивает стабилизацию напряжения в импульсном блоке питания? Эту функцию берёт на себя отрицательная обратная связь, которая поддерживает выходное напряжение на одном уровне. При этом величина нагрузки и колебания входного напряжения не оказывают никакого влияния на выходные параметры.
Вполне возможно сделать импульсный ЛБП своими руками. При этом основными компонентами будут: линейный регулятор, ШИМ-контроллер, а также импульсный трансформатор.
MAISHENG MS305D– один из популярных ЛБП на рынке. Этот ИБП – эталон компактности и удобства. Он пользуется высоким спросом как среди любителей, так и среди профессионалов.
Данный источник импульсного типа подходит для питания самых разных электронных схем и устройств, обеспечивая им стабильную работу. Конструкцией устройства предусмотрена возможность настраивать параметры переменного тока в диапазоне от 0 до 5 А, а также напряжения от 0 до 30 В. В блоке присутствует защита от короткого замыкания, перегрева и перегрузки по току. Модель оснащена системой плавной регулировки, которая позволяет точно подобрать напряжение и ток на выходе. Также устройство оснащено удобным цифровым дисплеем, на котором в реальном времени отображаются параметры напряжения и переменного тока.
Импульсные БП используются практически повсеместно.
Они активно вытесняют с рынка менее удобные трансформаторные модели. Тем не менее только в работе можно оценить сильные и слабые стороны импульсных и трансформаторных источников.
Каждый из рассматриваемых типов блоков имеет свои преимущества, а также недостатки.
Так, к примеру, КПД импульсного блока питания наиболее высокий, а мощность, по сравнению с трансформаторными моделями, значительно больше. В свою очередь, линейные источники питания отличаются простотой конструкции, надежностью работы и не требуют дорогого ремонта. Отметим преимущества и недостатки, консолидируя характеристики ЛБП.
К достоинствам импульсных агрегатов нужно отнести:
К явным недостаткам импульсных ИП можно отнести:
Трансформаторные ЛБП также имеют ряд плюсов, среди которых:
Если определять недостатки линейных вторичных источников питания, то среди них можно выделить:
ИП импульсного типа можно конструировать с большой выходной мощностью, в десятки сотен ватт, и при этом они будут очень лёгкими и компактными. Яркими представителями этих устройств, в качестве примера, можно привести ЛБП компании MAISHENG.
| Модель | Мощность |
|---|---|
|
MAISHENG MP3060D (30В, 60А) |
1800 Вт |
|
MAISHENG MP6030D (60В, 30А) |
1800 Вт |
|
MAISHENG MP5050D (50В, 50А) |
2500 Вт |
|
MAISHENG MP5060D (50В, 60А) |
3000 Вт |
|
MAISHENG MP40010D (400 В, 10 А) |
4000 Вт |
|
MAISHENG MP15030D (150 В, 30 А) |
4500 Вт |
|
MAISHENG MP30150D (30 В, 150 А) |
4500 Вт |
|
MAISHENG MP6080D (60 В, 80 А) |
4800 Вт |
|
MAISHENG MP50100D (50 В, 100 А) |
5000 Вт |
Современные источники питания представлены огромным ассортиментом.
Если вам необходимо всегда иметь под рукой надежное устройство с отсутствием радиопомех, которое редко ломается, а также легко поддается ремонту, тогда обратите внимание на трансформаторные модели. Если же для вас важна мощность и высокий коэффициент полезного действия, в таком случае стоит подробнее изучить модельный ряд импульсных устройств.
Если же у вас остались вопросы по выбору ЛБП, то мы рекомендуем ознакомиться с дополнительными статьями о выборе источников питания:
Также наши консультанты помогут вам с подбором подходящего устройства.
Здравствуйте.
..
С вами интернет-магазин Electronoff! Если поискать в интернете стабилизаторы напряжения, или лабораторные блоки питания, что практически одно и то же, то можно найти два варианта — линейные и импульсные. Сегодня мы разберем, чем же они различаются, функционально и в рабочем плане, расскажем принципы их работы.
Сильно вдаваться в подробности не будем, но основную информацию попробуем рассказать.
Начнем с линейных стабилизаторов.
Их яркими примерами есть популярные микросхемы серии L78xx. Грубо говоря, такие стабилизаторы работают как обычный резистор – всю “лишнюю” энергию, которая не идет в нагрузку, они гасят на себе. Например, возьмем светодиод. Ему нужно 3 вольта, а на входе у нас 12 вольт. Линейный стабилизатор опустит напряжение до 3-х вольт, а оставшиеся 9 вольт, скажем так, “съест” — превратит их в нагрев себя же.
У них эффективность тем больше, чем меньше разница напряжений. Например, если светодиоду нужно 3 вольта, а на входе у нас 5 — стабилизатор скушает 2 вольта и нагреется совсем чуть-чуть.
А если мы подадим 30 вольт — ему придется сожрать целых 27 вольт, и нагрев от этого будет значительно больше.
Можно даже посчитать.
Но не стоит думать, что эти стабилизаторы совсем уж плохие. У них присутствует несколько существенных преимуществ.
| Первое — дешевизна и надежность | Сделать нормально работающий стабилизатор можно буквально из трех деталей, причем две будут необязательными |
| Второе — отсутствие пульсаций и помех на выходе | При правильной компоновке на выходе получается ровная линия напряжения при любой нагрузке. А это очень важно для чувствительных к разным наводкам и пульсациям схем на электронных компонентах |
К тому же, промышленные блоки питания минимизируют разницу напряжений при помощи трансформаторов с несколькими обмотками. Таким образом всегда работают в оптимальном режиме.
А вот импульсные лабораторные бп немного сложнее. В них не происходит “съедания” лишнего напряжения, они его преобразуют. Образно говоря, это регулируемый трансформаторчик, который подчиняется “трансформаторным” законам сохранения энергии — если на входе было большое напряжение и маленький ток, то на выходе можем получить, скажем, маленькое напряжение и большой ток (больше, чем входной).
В теории такой стабилизатор может иметь КПД, близкое к 100% (но потреи всегда есть — в магнитопроводе, прит нагреве радиодеталей), и производители стремятся быть как можно ближе к этому значению.
С помощью импульсного метода можно делать небольшие, но при этом очень мощные источники питания.
Звучит хорошо, но на практике всё не так радужно.
Импульсные стабилизаторы значительно сложнее в плане схемотехники и производства. В их составе должна быть специализированная микросхема, которая подключается к преобразующему трансформатору или катушке. К ним нужна дополнительная обвязка, и все это дело использует для преобразования большую переменную частоту (поскольку преобразование может происходить только с переменным током (или же импульсным, откуда и название)).
А следовательно возникают следующие возможные проблемы:
Подводя итоги:
✓ Линейный стабилизатор “в лоб съедает” всю лишнюю энергию, более простой, дешевый и надежный, но значительно менее эффективный. Эффективность тем меньше, чем больше разница между входным и выходным напряжением.
✓ Импульсный стабилизатор (преобразует начальное напряжение в требуемое, сохраняя всю (ну, в идеале, всю) энергию, то есть значительно более эффективный — ему практически безразлична разница между входным и выходным напряжением. Но при этом он значительно более сложный в разработке, наладке и производстве, а из-за этого и более дорогой.
2021-08-3016:05
Когда вы хотите протестировать электрическую цепь или компоненты, они часто нуждаются в питании от напряжения.
Например, можно использовать сетевой адаптер, но больше подойдет лабораторный блок питания. Лабораторный блок питания показывает ток и напряжение, чтобы вы могли видеть, что происходит. Ток и напряжение также могут быть установлены. Кроме того, лабораторный блок питания обеспечивает полезные соединения, так что вы можете легко подключить к нему цепь или нагрузку.

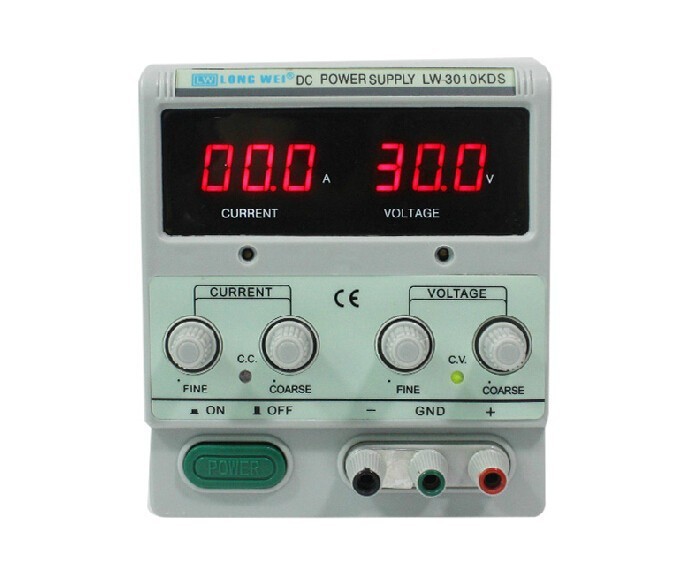

Простой лабораторный источник питания имеет две шкалы и два дисплея. Одно колесо настройки устанавливает ограничение по напряжению, а другое устанавливает ограничение по току.
Лабораторный блок питания имеет два режима. Лабораторный блок питания всегда работает в одном из двух режимов. Первый режим – это режим постоянного напряжения (CV). В этом режиме лабораторный источник питания подает заданное напряжение. Второй режим — режим постоянного тока, в этом режиме источник питания подает заданный ток.
В каком режиме работает лабораторный блок питания, определяется установленными ограничениями.
Лабораторный источник питания обеспечивает максимально возможное напряжение до тех пор, пока оно не окажется в пределах одного из пределов. Ниже приведены два примера:
Произошло короткое замыкание в блоке питания лаборатории. Лабораторный блок питания работает в режиме CC, и напряжение достигает 0 В.
К лабораторному источнику питания ничего не подключено, поэтому питание не подается. Лабораторный блок питания работает в режиме CV.
Существует примерно два типа лабораторных источников питания. Лабораторные блоки питания с линейным выходом и с импульсным выходом. Вот преимущества и недостатки обоих типов:
| Линейный | Переключающий |
|---|---|
| Высокие потери, поэтому требуется охлаждение. Иногда с вентилятором | Эффективен и поэтому требует небольшого охлаждения. |
| Обычно с трансформатором, что делает его больше и тяжелее | Компактный и маленький |
| Нет высокочастотного шума | Высокочастотный шум вызван переключением |
| Может управлять индуктивными нагрузками | Может иметь проблемы с индуктивными нагрузками |
Особенно на последний пункт важно обратить внимание при выборе лабораторного блока питания.
Импульсные лабораторные источники питания не всегда хорошо работают с индуктивными нагрузками, такими как двигатели или катушки.
Вам также следует обратить внимание на линейные лабораторные блоки питания с двигателями. Лабораторные блоки питания могут подавать энергию на нагрузку, а не наоборот. Когда двигатель замедляется, он работает как динамо-машина и вырабатывает энергию. Когда лабораторный источник питания подключен к двигателю, работающему как динамо-машина, генерируемая энергия будет поступать в лабораторный источник питания. Есть большая вероятность, что лабораторный блок питания этого не выдержит. Когда двигатель необходимо замедлить, лучше всего использовать тормозной прерыватель.
Современные лабораторные блоки питания имеют широкий набор функций. Ниже перечислены наиболее часто используемые функции.
Эта функция позволяет прочитать установленное ограничение тока. Лабораторные блоки питания, не поддерживающие эту функцию, показывают только фактический ток.
На лабораторном блоке питания без этой функции можно точно установить ток, временно закоротив лабораторный блок питания, а затем установив желаемое значение. На лабораторном источнике питания с помощью этой функции вы можете напрямую точно установить ограничение по току. Если вы используете ограничение тока только для защиты нагрузки, то точная настройка не требуется.
Когда выход лабораторного источника питания может быть отключен, вы можете установить требуемые ограничения напряжения и тока на правильные значения, при этом нагрузка уже не находится под напряжением. Без этой функции нагрузка должна быть отключена от лабораторного источника питания для снятия напряжения.
Для многих электрических цепей или систем требуется несколько разных напряжений. Многоканальный лабораторный источник питания может обеспечивать разное напряжение и ток на каждом канале. Таким образом, двухканальный лабораторный блок питания сравним с двумя отдельными одноканальными лабораторными блоками питания.
Во многих лабораторных источниках питания с 2 или более каналами каналы могут быть соединены последовательно или параллельно. Например, два канала 30 В можно объединить в один канал 60 В. Или два канала 3A можно объединить в один канал 6A.
Эта статья проливает свет на важные аспекты лабораторных блоков питания и облегчает выбор лабораторного блока питания из нашего широкого ассортимента лабораторных блоков питания. . В дополнение к лабораторному блоку питания целесообразно включить несколько кабелей и зажимов. покупать. Лабораторные блоки питания обычно оснащены 4-миллиметровыми контейнерами типа «банан». В эту розетку подходят все кабели со штекерами типа «банан» 4 мм.
Лабораторный блок питания на фотографиях Velleman LABPS3003SM. Простой и недорогой лабораторный блок питания 30 В, 3 А с четкими дисплеями.
Опубликовано во Все категории Тестируйте и измеряйте Статьи By
Ваша лаборатория — это место, где вы тестируете, устраняете неполадки или проектируете свои прототипы схем, а иногда, возможно, ремонтируете некоторые старые печатные платы.
Если вы имеете дело с бытовой электроникой, диапазон напряжения в большинстве случаев составляет 30 В.
Если вы имеете дело с промышленной электроникой, вы имеете дело с постоянным напряжением до 48 В или, может быть, 60 В, с которым работать довольно опасно.
Таким образом, независимо от типа печатных плат или прототипов (от 2 до 7 слоев печатных плат, аналоговых или цифровых) или от любых уровней напряжения, с которыми вы работаете, каждой лаборатории электроники нужен безопасный и надежный источник питания.
Потому что, если кто-то намеренно или ненамеренно пропустил это устройство, то есть лабораторный или настольный блок питания. Это может привести к тому, что он потеряет много времени, денег и энергии.
И поскольку надежный лабораторный блок питания настолько важен, что с первого дня на рынке появилось множество ведущих в отрасли производителей блоков питания, таких как Tekpower, Keithley, Keysight, Aim-TTI, Rohde and Schwarz, а также некоторые новые такие ребята, как Rigol, Siglent Technologies, Korad Technology и GW Instek
Теперь получить лучший лабораторный блок питания или лучший настольный блок питания, чтобы избежать каких-либо плохих ситуаций при работе над важными проектами, может быть очень сложной задачей.
Может не хватать знаний, на что смотреть при покупке нового, на какие параметры важно обращать внимание? какие известные бренды в отрасли?
И, пожалуй, еще много-много вопросов.
Здесь, в этом посте, я стараюсь изо всех сил помочь вам найти лучший блок питания, независимо от того, являетесь ли вы новичком, любителем, студентом или профессионалом.
Пожалуйста, имейте в виду, что я буду делать упор на профессиональные блоки питания. Я начну с блоков питания для начинающих, но попутно расскажу и о профессиональных.
Надеюсь, этот пост поможет вам и вам понравится.
Содержание
Начнем с первого и основного вопроса, т. е. в чем разница между линейным и импульсным блоком питания?
Потому что я считаю, что каждый должен знать это, прежде чем рассматривать какие-либо другие аспекты при выборе правильного блока питания.
Линейный блок питания — это обычный тяжелый блок питания, в котором используется простая схема для преобразования переменного тока в постоянный.
Он использует трансформатор для повышения или понижения приложенного переменного напряжения перед подачей на схему регулятора.
С другой стороны, импульсный источник питания напрямую преобразует переменный ток в постоянный без какого-либо трансформатора, а затем преобразует этот высокий постоянный ток в высокочастотное переменное напряжение, которое затем используется схемой регулятора для получения желаемого постоянного напряжения и тока.
Как теперь понятно, линейный режим намного проще, чем режим переключения. Режим переключения очень легкий и небольшой по размеру. Помимо небольшого размера, он не может превзойти линейный режим по таким свойствам, как стабильность и сверхмощный режим с небольшим шумом, пульсациями и электромагнитными помехами.
И самое приятное то, что импульсный режим дешевле линейного, так как внутри него нет трансформатора.
Вы знаете, это всегда компромисс между линейным режимом и режимом переключения для размера, надежности и мощности.
Для лаборатории или для ситуации, когда вам не нужно переносить или передвигать блок питания туда-сюда, я рекомендую блок питания линейного типа. Но если вам нужен профессиональный переключатель, вы должны быть готовы потратить около тысячи долларов США.
Итак, мы пришли к выводу, что предпочтительным выбором между линейным и переключающим типами является линейный тип. Но, конечно же, это только мое собственное мнение, основанное на моем опыте, знаниях и изучении мнений и работы профессионалов в области электроники.
Второй наиболее распространенный вопрос при выборе лучшего лабораторного источника питания: каковы правильные номинальные значения напряжения и тока?
Ну, конкретно вам я ответить не могу. Но, как я уже сказал, если вы имеете дело с бытовой электроникой, вам достаточно 30В 10А.
Если вы имеете дело с промышленной электроникой, то 60В 10А будет достаточно. На мой взгляд, не стоит покупать блок питания более 60В 10А диапазона, если он вам действительно не нужен.
Давайте сначала поговорим о функциях для начинающих. Но сено! это не значит, что в профессиональной нужно избегать начальных функций.
Если вы можете приблизиться к этим значениям, у вас будет хороший импульсный источник питания.Итак, теперь давайте поговорим о нескольких дополнительных функциях, которые лучше всего подходят для профессиональной работы.
Некоторые из вас могут не согласиться с этим, но поверьте мне, это просто необходимо, если вы цените свое время.Имея в виду приведенную выше информацию, я составил следующий список лучших лабораторных или настольных блоков питания для начинающих и профессионалов. Я надеюсь, что это поможет вам.
Кажется, я поделился всей имеющейся у меня информацией по этой теме. Теперь давайте посмотрим на некоторые блоки питания. Я начну с самых простых блоков питания, затем расскажу о промежуточных моделях и закончу некоторыми профессиональными блоками питания. Поэтому, пожалуйста, продолжайте читать.
Также, имейте в виду, я не собираюсь снова и снова рассказывать о вышеперечисленных must have особенностях блока питания. Они применяются ко всем нижеперечисленным моделям. Кроме того, я не собираюсь добавлять некоторые причудливые модели, которые вы увидите в Интернете. Послушай, я инженер, и технические термины для меня более романтичны, чем внешний вид.
Начнем наш список с очень простого лабораторного блока питания, то есть TP1803D. Tekpower — популярный калифорнийский бренд, известный производством качественной электроники.
Мне очень нравится он и его продукция. На самом деле, они делают много моделей, но я выбрал TP1803D, потому что он очень простой.
Он имеет диапазон напряжения 0–18 В и диапазон тока 0–3 А. Самое приятное то, что он линейный, то есть у вас низкий уровень шума и пульсаций, что означает, что это может быть идеальным выбором для работы с аналоговыми усилителями. Я не указываю это, вы можете определенно использовать его для всех видов операций вашей лаборатории или требований.
Имейте в виду, что это лабораторный блок питания, что означает, что он не предназначен для непрерывного питания устройства. Некоторые новички считают, что лабораторный блок питания можно использовать так же непрерывно, как и зарядное устройство для ноутбука. Но это не относится к лабораторным или настольным блокам питания.
Мы используем их в течение определенного периода времени.
Вот полезная ссылка на Tekpower TP1803D (ссылка Amazon) для дальнейшего изучения, если это привлекло ваше внимание.
Вторая замечательная поставка от бренда Yihua. Этот бренд известен своим качеством и надежностью.
Посмотрим на блок питания, т.е. 3010D. В отличие от предыдущего, вы можете использовать его постоянно.
Регулируемый источник питания 30 В, 10 А. Это означает, что он охватывает стандартный диапазон всей бытовой электроники.
Он имеет 4-разрядный дисплей и оснащен всеми функциями безопасности и защиты.
Если эта поставка привлекла ваше внимание, то вот ссылка на YIHUA 3010D (ссылка на продукт) для дальнейшего изучения.
Следующим лабораторным источником, которым я хочу поделиться, является TP3005E. Это от того же бренда.
Единственная разница между этим парнем и предыдущим в том, что TP3005E — это блок питания импульсного типа с диапазоном напряжения и тока больше, чем указано выше.
Дизайн этого запаса потрясающий. Мне это и вправду нравится. Теперь, чтобы изучить это самостоятельно, вот ссылка на Tekpower TP3005E (ссылка на Amazon).
Чтобы иметь 30В и 5А линейного типа я нашел эту модель, т.е. KD3005D. Korad Technology — новичок на этом рынке, но зарекомендовавший себя как один из лучших производителей.
Отличный дизайн. И у вас также есть функция блокировки, которая, я думаю, действительно хороша в данном ценовом диапазоне. Чтобы узнать больше об этом, перейдите по ссылке для исследований и исследований, Korad Technology KD3005D (ссылка на Amazon).
Думаю, это последний блок питания для начинающих. Вы знаете, что на Amazon, eBay и других интернет-магазинах есть так много вариантов для начинающих.
Я думаю, вам подойдет любой источник питания, который вы выберете, если ваша цель — протестировать несколько схем или включить Arduino или что-то в этом роде.
Дело в том, что если вы не чувствуете, что не собираетесь пользоваться блоком питания очень долго. Я думаю, что этих блоков питания для начинающих вам более чем достаточно. Просто не тратьте слишком много денег на запас, который вы бы не использовали.
Хорошо!
GW Instek — очень старая компания, которая десятилетиями производит очень качественные инструменты для профессионалов и инженеров. GPS 3030DD великолепен, и, на мой взгляд, вам обязательно стоит попробовать этого парня.
Он программируемый, что отличает его от остальных вышеперечисленных блоков питания начального уровня. Не то, чтобы тяжелое техническое программирование, но начального уровня.
Чтобы узнать больше о диапазонах тока и напряжения, перейдите по ссылке на GW Instek GPS-3030DD (ссылка на Amazon) для вашего собственного расследования и исследований.
Таким образом, это были некоторые настоящие лабораторные или настольные принадлежности для начинающих. Теперь давайте познакомимся с некоторыми моделями среднего класса.
Под средним диапазоном я подразумеваю те лучшие лабораторные блоки питания, которые можно в какой-то степени программировать.
Начнем наш список расходных материалов среднего уровня, представляя вам TP3005P. Я предполагаю, что «P» в конце означает программируемый. Я не уверен в этом, но блок питания программируемый и может сохранять ваши настройки.
Сохранение настроек очень экономит время, особенно при работе с большим количеством различных схем и проектов.
Некоторые важные технические термины, на которые следует обратить внимание:
Увидев эти удивительные фигурки, вы влюбитесь в них.
Для дальнейшего изучения этого лучшего лабораторного источника питания с дистанционным управлением, вот ссылка на Tekpower TP3005P (ссылка на Amazon).
Следующий в линейке KA3005P. Он похож на предыдущий, но имеет несколько отличных характеристик по сравнению с предыдущим, например, TP3005P. Он имеет потрясающее разрешение 0,001 В и 0,001 А.
Это действительно потрясающе, особенно с возможностью дистанционного управления.
Основные технические характеристики: Вместо вариантов подключения USB и RS232 этот блок питания обладает следующими потрясающими характеристиками.
Итак, теперь, если вы хотите продолжить расследование самостоятельно, вот ссылка для исследования, KORAD KA3005P (ссылка на Amazon).
Лучшей альтернативой этому блоку питания является YIHUA 3005D (ссылка на продукт ), который также следует проверить.
Siglent является новым продуктом на рынке, но со временем он зарекомендовал себя как самый ценный бренд.
Я чувствую доверие к этому бренду, и он мне нравится на втором месте после Tekpower.
Сейчас Siglent производит множество моделей от среднего до профессионального уровня. Мне нравится эта модель, то есть SPD1305X. Я думаю, у него есть все.
Вот ссылка для вашего собственного исследования и дальнейшего изучения, Siglent Technologies SPD1305X (ссылка Amazon).
На этом я думаю, что мы закончили с лучшими лабораторными блоками питания среднего уровня. Теперь давайте поговорим о некоторых действительно лучших профессиональных лабораторных источниках питания. Приведенный выше вариант предназначен для небольшой лаборатории или для любителя.
Теперь посмотрим, что я имею в виду под комплектацией, ознакомившись со спецификациями этого парня, SPD3303X-E
Важные характеристики
е. вы можете переключаться между 5 В, 3,3 В и некоторыми другимиЭто параметры, которые мне нравятся, и я хочу, чтобы они были в каждом блоке питания в моей лаборатории. Таким образом, Siglent SPD3303X-E (Amazon Link) подходит для любой лаборатории. Вы получили три выхода, приятный внешний вид, надежность, а главное заслуживающий доверия бренд.
Если вы занимаетесь электроникой, то я уверен, что вы уже слышали об этом бренде. Вы можете заметить, что я всегда начинаю с бренда, потому что это то, кем я являюсь.
Я верю в бренды и просто не люблю тратить деньги на случайные продукты. Эта модель имеет практически те же функции, что и Siglent. Так что я не повторяю их здесь снова.
Важные особенности
Таким образом, Rigol DP823 (Amazon Link) немного дороже, но если вы ищете надежный продукт на весь срок службы для своей лаборатории. Эта модель оправдает ваши вложения.
Хорошей новостью является то, что блок питания является основной потребностью любой лаборатории, и с самого первого дня существуют отличные производители. Но плохая новость в том, что вам придется много потратить.
Эти производители находятся в США, поэтому с качеством не поспоришь. Я не говорю, что другие производители плохие или что-то в этом роде. Я просто искренне люблю американские бренды, когда дело доходит до высокого качества кромки, но, конечно, это также требует больших затрат.
Чтобы купить у GwInstek или Keithley (Tektronix), вам необходимо посетить их местного дистрибьютора. Вот несколько ссылок, с которых вы можете начать.
Теперь у вас есть торговые марки, как я поделился в самом первом абзаце. Все, что вам нужно сделать, это зайти на их веб-сайт, найти местных дистрибьюторов и купить расходные материалы, соответствующие вашим профессиональным требованиям.
Для меня, если вы любитель электроники или новичок, изучающий основы электроники, я бы рекомендовал вам сделать свой собственный лабораторный блок питания.
Это было бы очень хорошим решением.
Это поможет вам изучить электронику, а также даст вам лучший лабораторный блок питания. Я называю его лучшим, потому что вы сделаете его сами. И я не могу выразить словами, как весело играть с электроникой в безопасной среде. Это как учиться делать.
Для начала я рекомендую блок питания Elenco (Amazon Link) . Он доступен по цене, отличается высоким качеством и хорошо документирован, чтобы помочь вам на каждом шагу. Поверьте, вы многому научитесь. Вы научитесь паять, собирать и делать конечный продукт, который вы всегда видите в разных магазинах.
На рынке представлено множество производителей. Не каждый из них хорош. Есть и плохие производители, которых нам следует избегать, если мы хотим вложить приличную сумму денег. Ниже приведены бренды, которые зарекомендовали себя в отрасли на протяжении многих лет.
Наличие блока питания является очень важным инструментом для лаборатории или мастерской.
Почему?
Совершенно очевидно, что приличный лабораторный блок питания является вашей основной потребностью, если вы действительно серьезно относитесь к изучению электроники.
Очень важный фактор, который я действительно хочу подчеркнуть, это то, что почти каждый блок питания, предназначенный для лабораторных целей, имеет множество мер безопасности, таких как ограничение тока, защита от перенапряжения и короткого замыкания.
