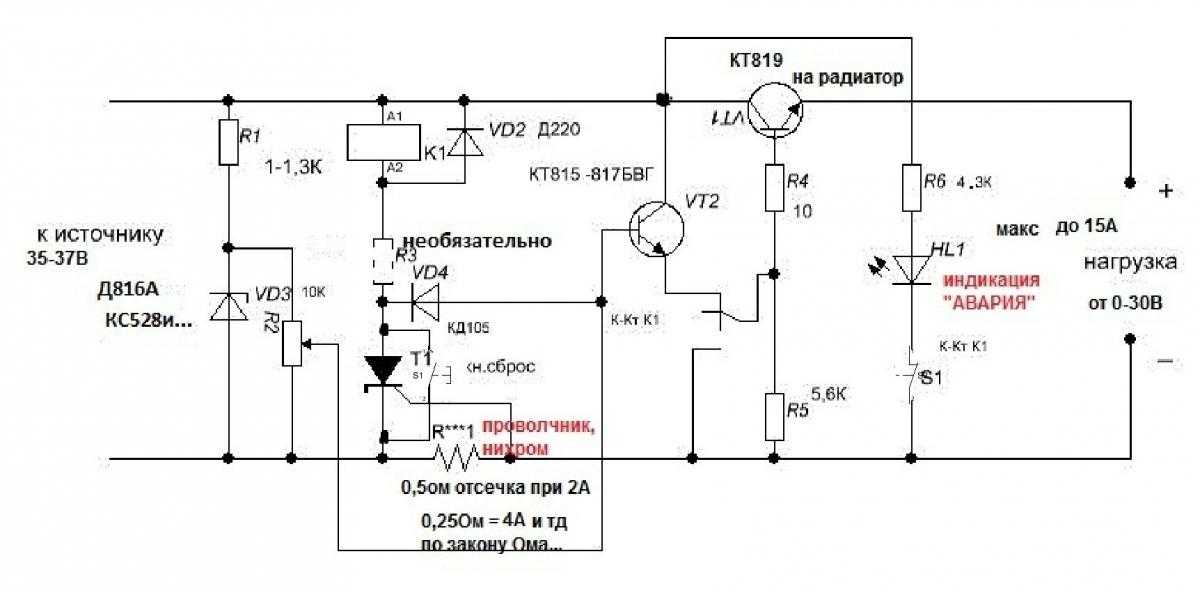

Схема профессионального лабораторного БП | 2 Схемы

Очень популярная схема блока питания для лабораторного источника питания, который может обеспечить питание 0-30 В вызвала такой интерес, что несколько китайских поставщиков выпустили набор со всеми деталями, включая печатную плату, по вполне привлекательной цене около 10 долларов. Вот оригинальная схема этого регулируемого БП:

Схема конечно хороша, но слишком устарела, поэтому проведена её модернизация: добавлен ЖК-дисплей, изменен механизм настройки тока, использующий дисплей, так что можно установить режим ограничения тока перед подключением проверяемого устройства. Собраны сразу два стабилизатора чтоб при надобности соединить их параллельно, чтобы получить больший ток, или последовательно, чтобы получить регулируемое двойное напряжение +0-30 В / масса / -0-30 В или напряжение 0-60 В. Также разработана простая система двойного слежения, когда один источник контролирует другой.

Список деталей схемы поставляемый с комплектом, приведен в конце статьи, со всеми изменениями и дополнениями. Из этого списка не будем использовать D7, а D8 – стабилитрон 1N4733A 5V1, требующий смещения 60 мА. Заменим этот тип стабилитроном BZX55C5V6 или BZX79C5V6, для обоих требуется ток смещения всего 5 мА. ОУ U1 установит опорное напряжение в два раза больше напряжения стабилитрона – 11,2 В. При необходимом смещении 5 мА для D8, R4 должен быть 1K, а не 4K7.

Поскольку надо ограничить максимальный ток до 1 или 1,5 А, необходимо пересчитать R18. Этот резистор в любом случае имел неправильное значение (56К) в оригинальной конструкции.

Также необходимо поставить цифровой дисплей напряжения и тока.

Их диапазон рабочего напряжения где-то между 3,5 и 30 В постоянного тока. Обратите внимание, что эти дисплеи должны быть гальванически развязаны от источника питания во избежание лишнего шума. Альтернативой является хорошая фильтрация в цепи напряжения питания, чтобы избежать этого дела.

Эти дисплеи способны работать с большими токами – до 10 А с внутренним шунтом. Красный провод подключен к выходу блока питания и является входом для измерения напряжения. Это устройство имеет внутренний шунтирующий резистор, который подключен между желтым и черным проводом. Чтобы было проще, подключим черный провод к выходу минуса блока питания (4), а желтый провод станет новым выходом минуса.

На задней панели индикатора есть два подстроечных резистора, которые можно использовать для регулировки (подстройки) напряжения и тока. Чтобы точно установить напряжение питания блока питания, используйте эталонный прибор.

1. Есть еще два дополнения. Одним из них является добавление светодиода, показывающего что устройство имеет основное питание. Этот зеленый светодиод подключен к 12 В через резистор 4K7 к земле.
2. Вторым дополнением является еще один конденсатор 3300 мкФ / 50 В (C12), параллельный C1, чтобы обеспечить большую стабильность исходного питания и уменьшить пульсации при более высоких токах.

Конечно использован большой радиатор, на него размещена LM7812, Q2 и Q4. Существует достаточно места для добавления другого выходного транзистора, параллельного Q4, если надо увеличить ток. С этим радиатором не понадобится вентилятор (с токами ниже 1,5 А).

Можете использовать трансформаторы разных размеров и использовать их для нескольких стабилизаторов (при двухполярной сборке БП).

После всех модификаций и экспериментов с источником питания, возникла необходимость добавить способ отображения настройки ограничения тока, поэтому я добавлена небольшая цепь к БП, чтобы можно было установить постоянный ток / ограничение тока.

Вот улучшенная схема:

А это оригинальный список деталей, поставляемых с комплектом, но с изменениями и дополнениями:

R1 = 2K2 1W Заменено на версию 2W
R2 = 82R Заменен на версию 2W
R3 = 220R Не требуется (заменен на LM337)
R4 = 4K7 Значение изменено на 1K
R5, R6, R13, R20, R21 = 10K R13 не требуется
R7 = 0,47R 5 Вт
R8, R11 = 27K
R9, R19 = 2K2
R10 = 270K Значение изменено на 1K
R12, R18 = 56K R18 см. Текст
R14 = 1K5 Не требуется
R15, R16 = 1K
R17 = 33R Значение изменено на 68R
R22 = 3K9 Значение изменено на 1K5
RV1 = 100K 10 подстроечник заменен на 5K 10-ти оборотный подстроечник
P1, P2 = 10K линейный P1 заменен на 10-ти оборотный подстроечник

C1 = 3300 мкФ / 50 В
C2, C3 47 мкФ / 50 В
C4 = 100 нФ
C5 = 220 нФ
C6 = 100 пФ
C7 = 10 мкФ / 50 В
C8 = 330 пФ
C9 = 100 пФ

D1, D2, D3, D4 = 1N5408
D5, D6, D9, D10 = 1N4148
D7, D8 = 1N4733A, стабилитрон 5V1, D8 = BCX55C5V6, D7 не требуется
D11 = 1N4004

Q1 = 2SD9014
Q2 = 2SD882
Q3 = 2SD9015
Q4 = 2SD1047 Не требуется

U1, U2, U3 = TL081 Заменяется на 3x TLE2141
U4 = LM7824 Заменено на LM7812
D12 = красный светодиод

Дополнительные детали:

R23, R27 = 4K7
R24 = 1K
R25 = 240R
R26 = 10R
RV2 = 2K
RV3 = 200K или 250K (необязательно)
U5 = TLE 2141
U6 = LM337
C 11 = 47 мкФ / 25 В
C12 = 3300 мкФ / 50 В
C13 = 22 мкФ / 10 В
D13 = 10 В 1 Вт
D14 = зеленый светодиод
D15 = красный светодиод
Индикатор вольт / ампер
S1 двухпозиционный переключатель
S2 кнопка

Как оказалось, большая часть измеренного шума исходит от дисплея V/A метр.

Импульсный регулятор, который стоит в этом дисплее, подает много шума обратно в источник питания. Для решения этих проблем вернемся к использованию LM7824, который был частью набора, и применим его вместо D10, стабилитрона 10 В, который использовался для создания питания для U3, U5 и Q3.

Чтобы противодействовать просачиванию шума с дисплея, используем D10 для уменьшения питания и для питания дисплея.

Также переместим токовый шунт дисплея с выходной клеммы за пределы токовой петли обратной связи. Это уменьшило еще немного шума и сделало настройку более точной. Поскольку шунт находился внутри контура обратной связи, напряжение на шунте при более высоких токах создавало ошибку. Небольшое, потому что шунт всего 25 мОм, но все же создавало.

Чтобы максимально устранить большие токи на печатной плате, подключим коллекторы Q4 и Q3 непосредственно к точке, где объединяются катоды D1 и D2 и конденсаторы фильтра C1 и C2.

Ещё установим дополнительные подстроечники, чтобы установить максимальное выходное напряжение (RV2) и максимальный выходной ток (RV3). Важно установить максимальный предел тока. Конденсатор C16 используется тоже для устранения шума.

Поскольку светодиоды D14 и D15 теперь подключены к шинам 24 В, их резисторы ограничения тока (R27 и R23) должны удвоиться в значении.

Наконец, выходной конденсатор C7 был увеличен с 10 мкФ до 470 мкФ. Вот окончательная схема с последними изменениями:

Время нарастания питания теперь составляет около 5 мсек, а время спада составляет чуть более 2 мсек при максимальном напряжении и токе, измеренных с помощью динамической электронной нагрузки.

Со всеми этими модификациями выходной шум теперь составляет 18 мВ по всему спектру напряжения и тока и, что более важно, остается на этом уровне в режиме CC / CL.

И еще одно дополнение: установлен параллельный транзистор (2SD1047) и модифицирован источник питания, чтобы он мог выдерживать больший ток. При более высоких токах также понадобится вентилятор для охлаждения, так что это тоже было добавлено в основную схему.

Трансформатор, который в итоге установлен, это 15-0-15 В при 3,5 А. Выбран диодный мост с напряжением 600 В на 10 A, который можно установить на радиатор охлаждения. Немного излишне, но это из-за пусковых токов к конденсаторам основного фильтра. Два 3300 мкФ не подходят для таких токов, поэтому установлены 2 х 10 000 мкФ на напряжение 63 В.

Корпус укомплектован главным выключателем, предохранителем и индикатором питания. Также подается с трансформатора AC 15-0-15 на гнезда на передней панели, чтобы использовать переменку для различных целей.

Позже удалось найти простой, но эффективный способ объединить два стабилизатора и создать источник питания с напряжением +30 0 -30 В или источник +60 В.

Принцип прост: если вы подключите выход 0 В одного источника питания к выходу +0-30 В второго, то фактически можете создать источник питания +30 0 -30 В или 0-60 В. Нужно отрегулировать оба измерителя напряжения для установки таких значений, но если хотите измерить цепь с переменным напряжением, нужен механизм отслеживания.

Хитрость заключается в том, чтобы сделать настройку напряжения одного источника в зависимости от настройки другого. После экспериментов с разными способами в итоге остановились на следующей схеме:

Переключатель R41 должен быть установлен так, чтобы настройка напряжения на главном устройстве совпадала с выходным напряжением на ведомом устройстве. Сигнал идущий к выключателю будет близко к опорному напряжению 11V2.

Слева направо: Q4, Q3 и LM7812. Q4 и Q3 изолированы, радиатор LM заземлен, поэтому не нуждается в нем.

Наилучшая точность отслеживания может быть достигнута, если оба источника питания установлены на 30 В в режиме +/-, как на схеме. Затем можно переключить переключатель в режим слежения и настраивать R41 до тех пор, пока ведомый не покажет 30 В. Вы заметите, что отслеживание является довольно точным (около 1%) до тех пор, пока не опуститесь ниже 5 В, затем оно все больше рассинхронизируется до примерно 200 мВ при 1 В. Это должно быть связано с разницей в линейности усиления обоих операционных усилителей U2. В принципе эта точность достаточно хороша.

Также добавлен R43 в качестве меры безопасности, чтобы убедиться что ведомое питание не будет иметь неопределенного выхода, если связь между чувствительным резистором в ведущем устройстве не подключена к ведомому или когда переключатель перемещен из одного положения в другое.

Учтите, что нужно установить оба предела тока независимо для обоих источников, но если стабилизатор “мастер” переходит в режим ограничения тока, ведомый будет следовать его примеру независимо от своей настройки.

Лабораторная схема электропитания | Проекты самодельных схем

Хотя в последнее время появилось множество лабораторных источников питания, лишь немногие из них обеспечат вам эффективность, универсальность и низкую стоимость конструкции, описанной в этой статье.

В этом посте рассказывается о строго регулируемом блоке питания лабораторного класса «сделай сам» с двойным напряжением 0–50 вольт. Диапазоны напряжения и тока регулируются независимо от 0 до 50 В и от 0 до 5 А соответственно.

Тем не менее, из-за компоновки «сделай сам» вы можете настроить параметры по мере необходимости, что можно увидеть в следующей таблице спецификаций.

Диапазон тока = от 0 до 5 А

Коэффициент грубого и точного регулирования для тока и напряжения = 1:10

Регулировка напряжения = 0,01 % линии и 0,1 % нагрузки

Ограничитель тока = 0,5 %

---

Вам также может понравиться: Как спроектировать схему настольного источника питания

---

Описание схемы

На рис. 1 выше показана принципиальная схема лабораторного источника питания. Спецификации компоновки сосредоточены вокруг IC1, регулируемого стабилизатора LM317HVK, обеспечивающего широкую функциональность. Суффикс «HVK» указывает на высоковольтную версию регулятора.

Оставшаяся часть схемы позволяет устанавливать напряжение и ограничивать ток. Входной сигнал IC1 поступает с выхода BR1, который фильтруется C1 и C2 примерно до +60 вольт постоянного тока, а вход для компаратора измерения тока IC2 формируется от мостового выпрямителя BR2, который, кроме того, работает как источник отрицательного смещения, чтобы получить регулирование до уровня земли.

Функция микросхемы IC1 заключается в поддержании на клемме OUT напряжения 1,25 В постоянного тока по сравнению с клеммой ADJ. Потребляемый ток на выводе ADJ чрезвычайно минимален (всего 25 мкА), и поэтому R15 и R16 (грубые и усовершенствованные манипуляции с напряжением) и R8 образуют делитель напряжения с 1,25 В, появляющимися вокруг R8.

Нижняя клемма R16 подключается к опорному напряжению -1,3, разработанному D7 и D8, позволяя резистивному делителю R8 — R15 фиксировать выходное напряжение вплоть до уровня земли в любое время, когда сопротивление R15 + R16 становится равным 0 Ом.

Расчет выходного напряжения

Вообще говоря, выходное напряжение зависит от следующих результатов:

(Vout — 1,25 + 1,3) / (R15 + R16) = 1,25 / R8.

Таким образом, максимальное значение напряжения, доступное для каждой платы регулируемого питания, может быть:

VOUT= (1,25 / R8) x (R15 + R16) = 50,18 В постоянного тока.

Потенциометры R15 и R16 используются для управления выходным напряжением, что позволяет варьировать Vout от 0 до 50 вольт постоянного тока.

Как работает управление током

Когда постоянный ток нагрузки увеличивается, падение напряжения на резисторе R2 также увеличивается, и при напряжении около 0,65 В (т. е. около 20 мА) транзисторы Q1 и Q2 включаются, становясь основным направлением тока. . Кроме того, R3 и R4 гарантируют, что Q1 и Q2 одинаково справляются с нагрузкой. IC2 работает как ступень ограничения тока.

Его неинвертирующий вход использует выходное напряжение в качестве опорного, а его инвертирующий вход подключен к делителю напряжения, разработанному R6, и потенциометрам управления током R13 и R14. Падение напряжения на R6 составляет около 1,25 вольта, указанное выше опорное напряжение определяется разностью между выводами OUT и ADJ микросхемы IC1.

Ток, проходящий через Q1 и Q2, проходит через R9, вызывая падение напряжения на R13 + R14. В результате IC2 принудительно выключается, как только падение напряжения вокруг резистора R9 генерирует ток через резисторы R13 и R14, в результате чего неинвертирующее входное напряжение выходит за пределы VouT.

Фиксирует пороговое значение ограничения тока: (IoutT x 0,2)/(R13 + R14) = 1,25/100K; низкий = от 0 до 5 ампер. Это обеспечивает соответствующий диапазон около 0-5 ампер.

Когда пороговое значение тока достигнуто, выход IC2 становится низким, переводя контакт ADJ вниз через D2 и приводя к освещению LED1. Дополнительный ток для D5 обеспечивается резистором R5.

Когда на вывод ADJ подается низкий уровень, выходной сигнал следует за ним до тех пор, пока выходной ток не упадет до значения, эквивалентного настройке резисторов R13 и R14.

Учитывая, что выходное напряжение может находиться в диапазоне от 0 до 50 вольт, напряжение питания для IC2 должно соответствовать этому диапазону при работе с D3, D4 и Q3.

Затем D9 проверяет, что выходное напряжение не увеличится после выключения входа питания, а D10 защищает от обратного напряжения питания. Наконец, счетчики M1 отображают показания напряжения, а M2 отображают показания тока.

Перечень деталей

Схема расположения печатной платы

Еще одна простая схема лабораторного источника питания с использованием микросхемы LM324

Для получения промежуточного напряжения питания здесь использовался регулятор IC LM7815. Его выход проходит через R17, который считывает выходной ток для MOSFET T1.

Этот полевой МОП-транзистор работает через операционный усилитель IC1, сконфигурированный как регулятор напряжения. В этой лаборатории цепи питания R11 и C4 определяют полосу пропускания контура управления, что позволяет устранить колебания на повышенных частотах.

Резистор R15 гарантирует, что емкостные нагрузки с уменьшенным эффективным сопротивлением не вызовут нестабильности контура управления. Отрицательная обратная связь по переменному току через резисторы R12 и C5 обеспечивает надежную работу схемы, даже если на выходе источника питания используется большой конденсатор.

Отрицательная обратная связь по постоянному току через фильтр нижних частот устанавливается резистором R14 и конденсатором С6. Такая конфигурация гарантирует эффективную компенсацию падения напряжения на резисторе R15.

Выходной конденсатор C7 служит источником с низким импедансом для высокочастотных нагрузок. Резистор R16 способствует разрядке конденсатора C17 всякий раз, когда заданное напряжение уменьшается при отсутствии выходной нагрузки.

Секция IC1D работает как регулятор тока. Еще раз, чтобы убедиться, что лабораторный источник питания работает с идеальной стабильностью, полоса пропускания контура обратной связи ограничена резистором R19 и конденсатором C8.

В случае, если падение напряжения на резисторе R17 становится больше, чем значение, установленное предустановкой P2, срабатывает функция ограничения тока схемы и открывается транзистор T2.

Это действие последовательно снижает входное напряжение до уровня схемы регулирования напряжения до тех пор, пока не будет достигнуто заданное значение выходного тока. Резисторы R7, R9 и конденсатор C3 гарантируют, что правильная регулировка тока не приводит к выбросам выходного напряжения, а также обеспечивают отсутствие возникновения эффекта резонанса при подключении к выходу индуктивной нагрузки.

Использование ИС 723

На следующем рисунке показан простой, но чрезвычайно полезный лабораторный источник питания с использованием ИС LM723:

Цепь питания лаборатории 10 А

20 декабря 2021 г. 14 мая 2022 г. Инженерные проекты

Хороший мощный лабораторный блок питания must-have для электронного увлечения. Будучи энтузиастами электроники, мы все любим создавать собственные настольные блоки питания. Итак, в этой статье вы научитесь проектировать собственную схему лабораторного источника переменного тока и напряжения 10А.

1. Пользователи могут выбрать напряжение и ток в соответствии с требованиями
2. Режим постоянного тока
3. Индикация и защита от короткого замыкания
4. Вольтметр и амперметр
5. Предохранитель для дополнительной защиты

Применение

1. Может использоваться как обычный источник переменного тока.
2. Его можно использовать для устранения неполадок электронных плат, таких как отслеживание или обнаружение короткого замыкания.
3. Он может выдавать выходное напряжение от минимум 0,8 В до максимум 31,5 В. Так что его можно использовать для питания устройств.

Описание схемы лабораторного источника питания 10А

Схема настольного источника питания большой мощности показана на рисунке 1. Схема не включает в конструкцию источник питания. Можно использовать ИИП или устройства питания старого электронного устройства. Принципиальная схема довольно проста и понятна.

Секция регулирования напряжения

Секция регулирования напряжения разработана на микросхеме LM317. LM317 — это микросхема стабилизатора переменного напряжения, обеспечивающая отличное регулирование. Для работы требуется несколько компонентов, таких как резистор. Резистор обратной связи подключен к выходному выводу и регулировочному движку переменного резистора VR1, где постоянный вывод соединен с землей через другой резистор, как показано на принципиальной схеме. Номинал этих резисторов отвечает за выходное напряжение.

Для правильного описания и выбора номинала резистора переменного или регулируемого регулятора напряжения, пожалуйста, пройдите «Регулируемый регулятор выходного напряжения». После прочтения этой статьи вы сможете спроектировать свой собственный блок питания с переменным напряжением.

Секция сильного тока:

Поскольку LM317 может выдерживать ток только до 1 А, здесь используется силовой транзистор TIP35C. Он может работать до 100 В с максимальной мощностью 125 Вт и максимальным током 25 А. Для безупречной работы используются два силовых транзистора TIP35C. Эти два силовых транзистора соединены параллельно, где база подключена к выходу LM317 через резистор R3. Резисторы подключены к каждому эмиттерному выводу транзисторов Т3 и Т4, чтобы компенсировать разницу в проводимости.

Два переменных резистора подключены к регулировочному штифту, если Lm317 (U1). Переменный резистор RV1 используется для грубой регулировки напряжения, а переменный резистор RV2 используется для точной регулировки напряжения.
