Регулируемый блок питания для начинающих. 30 В 5 А

Добрый день, уважаемые читатели. Сегодня посмотрим на регулируемый импульсный блок питания. Простой и дешевый вариант.

Я три года назад делал простенький регулируемый БП, но запросы растут, мне понадобился БП мощнее для тестов фар и усилителей. Так как я не электронщик, навороченный и мощный БП мне не нужен (даже по п18) и я выбрал самый простой вариант.
Что же нам обещает фирма wanptek:
  • 1 канал (только плюсовое напряжение)
  • 30 В и 5 А (есть версия на 10 А)
  • грубая и точная настройка напряжения и тока
  • Стабилизация напряжения, ограничение тока
  • Защиты от КЗ и перегрева.

Посылка

Доставка ТК


Коробка из плотного картона:

Характеристики на коробке:

Внутри мягкие вставки что бы БП не болтался по коробке:

Комплектация:

Сам регулируемый БП, инструкция на английском, сетевой кабель (1,3 м) и выходной кабель с «крокодилами».
Выходной кабель 2х1 кв мм. изоляция на 300 В длина 80 см. Сетевой кабель приличного качества, 3х0,75 кв. мм. евровилка с заземлением, а с другой стороны разъем: я такие разъемы называю «компьютерные».

Инструкция:



Технические характеристики:
Входное напряжение: AC 110 В,60 Гц или 220 В, 50 Гц
Выходное напряжение: 0 ~ 30 В
Выходной ток: 0 ~ 5 А
Шаг регулировки напряжения: 0.1 В
Регулировка тока: 0.01 A
Пульсации напряжения: Vpp≤1%
Стабильность напряжения: CV≤1%+10mV
Температурный дрейф: 3000 PPM
Разрядность дисплея: 3
Ripple Noise: ≤0.5 мВ
Точность отображения напряжения: ±1% + 1 знак
Точность отображения тока: ±1% + 2 знака
Рабочая температура: -10~45℃ влажность ≤90%
Температура хранения: -20~60℃ влажность ≤80%
Размеры: 80 * 230 * 165 см
Масса: примерно 1449 г

Масса:

Внешний вид:


Не хватает ручки для переноски сверху. Клавиша включения и выходные клеммы спереди внизу.
Сзади:

Прорези для вентилятора, бесполезный в наших реалиях переключатель 110 В/200 В и сетевое гнездо, оснащенное предохранителем на 250 В 2 А.
Управление простое и логичное:

Поворотные ручки — резисторы. Все логично: слева ток — грубо и точно, справа напряжение.
Можно установить лимиты по току, нужно замкнуть выходы БП (при напряжении <10 В), ждем мигания индикатора СС, вращая рукоятку тока, выставляем лимит.
Снизу:

Резиновые ножки. Они кстати оставляют следы.
Экран:

Вот тут небольшая печаль — всего три разряда. Индикаторы показывают режимы постоянного тока/ напряжения.

Всегда интересно что у таких приборов внутри.
Разборка:
Снимаем крышку открутив 8 винтов:

Она металлическая, как и остальной корпус кроме передней панели. Аккуратно покрашена порошковой краской.
Внутренняя компоновка:

Силовая плата стоит вертикально.
С другой стороны пластина радиатор:

Толщина 3 мм.
Силовая плата:


Виден входной и выходной фильтры. Входные конденсаторы на 250 В, выходные (один не допаяли!) 35 В 1000 мкф.
На радиаторе висят пару полевиков 2SK3569, диод в таком же корпусе TO220 и термистор, что бы подключать вентилятор, когда нагреется радиатор.
Выходные шунты:

Плата управления и индикации:

Самая заметная большая TM1638 управляет индикаторами, замечен так же микроконтроллер STM8S003F3. ШИМ контроллер на TL494.
Вентилятор:

Работает тихо.
Маркировка вентилятора:

Тестирование:
У меня нет специального образования по электрическим делам, тестировать буду на бытовом уровне.
Точность отображения тока:



Точность отображения напряжения:



Особо быстрой регулировку не назовешь, но значения держит цепко.
Пульсации холостой ход:


Броски при включении:

и выключении:

Тестирование на максимальную мощность:
На работе нашлась подходящая нагрузка — 200 метров монтажного провода 0,75 мм2. Сопротивление около 6 Ом, изоляция хорошо держит температуру.


Номинальный ток:


Половина мощности:


Проверим КПД на максимальной мощности:

От сети потребляет 223*0,68=151,64 Вт, выдает 28,7*4,99=143,213 Вт КПД=94%

Аксакалы в электронике конечно найдут в нем кучу недостатков, но надо учитывать небольшую цену и ориентированность на новичков.
Я как мог рассказал о приборе, и считаю, что для домашнего использования новичкам этот БП подойдет.

Есть купон JE119, делает цену 45.99$, работает до 28 февраля.

Спасибо за просмотр! Удачных конструкций.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Лабораторный источник питания 30В 5А

После изготовления нескольких проектов, требовавших токи до десятка ампер, естественно с возможностью регулировать напряжение, решено было построить новый мощный источник питания, который должен заменить старый на Lm317. Но чтобы устройство получилось действительно лабораторным и универсальным, оно должно ещё мерять температуру, конденсаторы и дросселя.

Технические характеристики самодельного БП

  • Регулируемый источник питания 0-32 В и 0.002-7 A
  • Измерение температуры DS18B20
  • Измерение емкости от 1pF к 100mF
  • Измерение индуктивности 0,001uH — 100H
  • Возможность заряжать разные аккумуляторы

Модуль выпрямителя источника питания

  • трансформатор 200 Вт 24 В
  • дополнительный потенциометр 1k для точного регулирования напряжения
  • конденсатор фильтра — 10000uF / 63V
  • выпрямительные диоды на 8 A

Принципиальная схема БП 30В 5А

Список деталей для сборки блока питания:

R1 = 2,2 K 1W
R2 = 82 Ohm 1/4W
R3 = 220 Ohm 1/4W
R4 = 4,7 K 1/4W
R5, R6, R13, R20, R21 = 10K 1/4W
R7 = 0,47 Ohm 5W
R8, R11 = 27 K 1/4W
R9, R19 = 2,2 K 1/4W
R10 = 270 K 1/4W
R12, R18 = 56 K 1/4W
R14 = 1,5 K 1/4W
R15, R16 = 1 K 1/4W
R17 = 33 Ohm 1/4W
R22 = 3,9 K 1/4W
RV1 = 100K переменный
P1, P2 = 10 K линейный
C1 = 3300uF/50V
C2, C3 = 47uF/50V
C4 = 100nF полиэстер
C5 = 200nF полиэстер
C6 = 100pF керамика
C7 = 10uF/50V
C8 = 330pF керамика
C9 = 100pF керамика
D1, D2, D3, D4 = 1N5402 2А
D5, D6 = 1N4148
D7, D8 = 5,6V стабилитрон

D9, D10 = 1N4148
D11 = 1N4001 1A
Q1 = BC548
Q2 = 2N2219
Q3 = BC557, BC327
Q4 = 2N3055
U1, U2, U3 = TL081
D12 = LED

Охлаждение блока питания

Измерение температуры производится с включением внешнего датчика, благодаря миниджеку, который переключает разъем 2 (в данном случае Vdd и DQ массы, общим для обоего датчиков).

Есть регулируемое охлаждение при максимальных оборотах на температуре 40C. Внутренний датчик измеряет температуру радиатора. При выходе 10 В и 7 A максимальная температура (в комнате 18C) достигнута через 10 минут и держится стабильно 45C.

  • радиатор 192x70x50 мм с фрезерованием под вентиляторы на 12 В, анодированный черный
  • термистор LM317 + 4k7 вентилятора контроллер
  • на радиаторе установлены 3xTIP3055 + 3x0R22, 2x 0R47 5W в металлическом корпусе, термистор и датчик температуры DS18B20.

Измерительная система ЛБП

Измеритель V / A / Т: готовый модуль измерителя напряжения и тока с возможностью измерения температуры и индикации мощности, всё одновременно отображено на дисплее 2×20 HD47.

L / C-метр: тоже готовый купленный на китайском сайте (ссылки не будут — выбирайте любой сами под свои потребности). Вот его описание:

  • Модель: LC100-A
  • Размер: 81 x 47 x 30 мм (L * W * H)
  • Питание: + 5v, интерфейс miniUSB
  • Точность измерения: 1%
  • Диапазон измерения малой емкости: 0.01 pF — 10 uF
  • Минимальное разрешение : 0.01 pF
  • Диапазон измерения большой емкости 1 uF — 100 mF
  • Минимальное разрешение: 0,01 uF
  • Диапазон измерения индуктивности: 0,001 uH — 100 mH
  • Диапазон измерения большой индуктивности: 0,001 mH — 100H
  • Минимальное разрешение: 0,001 uH
  • Диапазон тестовых частот: L / C около 500 кГц
  • ЖК-дисплей: 1602

Корпус устройства изготовлен из алюминиевой плиты, задний лист перфорированный, с порошковым покрытием, передний — черный анодированный.

На передней панели 3 пары разъемов банан — 5В, 12В, 0-32В. Регулятор грубой и точной настройки вольтажа.

Если не требуется столь большой ток, его можно ограничить установкой вместо резистора 0,23R, R7 = 0,47R, что даст 3 A на выходе. Но учтите, что с током 5-7 A можно заряжать автомобильные аккумуляторные батареи, тем более, что индикатор имеет функцию измерения заряда. Так что данный БП ещё прекрасно работает как зарядное устройство. Ещё один вариант аналогичного устройства смотрите по ссылке.

Лабораторный блок питания своими руками 0-30В 0-5А

Некоторым радиолюбителям необходимо иметь в своем арсенале лабораторный блок питания от нуля вольт, иногда это необходимо, а иногда это просто модно. Сегодня у нас статья посвящена именно такому блоку. Мы рассмотрим подробно пошаговую сборку этого ЛБП, а также в процессе сборки постараемся кратко раскрыть основные принципы работы ее узлов.

Лабораторный блок питания своими руками 0-30В 0-5А

Когда был изготовлен блок 1,3-30 В, именного тогда пришла идея немного модернизировать схему и расширить рабочее напряжение от 0 В. По сути, схема лабораторного блока питания дополнилась лишь небольшим количеством элементов.

Как видим, ничего нового, та же LM317 усиленная парой мощных транзисторов TIP36C, ограничение и стабилизация тока также организованно на LM301. Но присутствует стабилизатор 7905 и дополнительный делитель состоящий из R9 и Р4, который позволяет формировать отрицательные 1,2 В. В общем, читаем инструкцию по сборке и настройке блока.

Лабораторный блок питания — пошаговая сборка

Первым делом необходимо выбрать подходящий мощный трансформатор. Для нашего блока им станет ТПП-319. Перед сборкой необходимо как следует его нагрузить и проверить, как он держит нагрузку, и какой максимальный ток он способен выдать.

После подготовки и подключения трансформатора, а также диодного моста BR1, необходимо установить на его выход конденсатор С1 и приступать к плате.

Плату блока питания для самостоятельного изготовления можно скачать в конце статьи в формате lay.

Шаг. 1 Установка элементов, отвечающих за регулировку напряжения

Устанавливаем предохранитель F1. Резистор R1 временно заменяем перемычкой. Далее устанавливаем стабилизатор с регулируемым выходным напряжением LM317. Также на свои места устанавливаем R4 и R6 и подключаем переменный резистор Р3. На плате вместо Р4 устанавливаем временную перемычку на минус блока.

Сейчас мы подключаем основу блока – детали, отвечающие за регулировку напряжения. Выходное напряжение на стабилизаторе LM317 зависит от делителя напряжения, собранного на R6 и Р3.

На выходе мы получим регулируемое стабилизированное напряжение от 1,2 В. Максимальный ток, который сейчас может пропустить через себя LM317 это 1,5 А. Сейчас можно закрепить небольшой радиатор на LM317 и нагрузить выход БП нагрузкой. Важно на данном этапе не перегружать БП, выходной ток не должен превышать 0,5 А т.к. LM317 будет очень сильно нагреваться.

Шаг. 2 Установка конденсаторов фильтра

Устанавливаем конденсаторы С3; С4; С8С12. После установки С9 регулировка напряжение станет более плавной. По выходным характеристиками на данном этапе блок остается без изменений.

Шаг. 3 Подключение силовых транзисторов

Снимаем перемычку, установленную вместо резистора R1. Устанавливаем R1 на свое место. Подключаем транзисторы Т1-Т2 и балансировочные резисторы R7 — R8. Устанавливаем R5. R5 – выполняет роль шунта. В дальнейшем LM301 будет отслеживать падение напряжения на нем.

При небольшой нагрузке ток будет идти через LM317, а при увеличении нагрузки из-за падения напряжения на R1 (на 0,6-0,8 В)  откроются транзисторы. Транзисторы необходимо установить на хороший радиатор с принудительным охлаждением. На выходе будет регулировка напряжения от 1,2-30 В, но без ограничения тока. Важно! Пока не закончена сборка блока, не устраивать короткое замыкание на выходе БП.

Шаг. 4 Балансировка транзисторов

Работу пары транзисторов необходимо сбалансировать, для этого нагружаем блок. Выходной ток лучше не превышать 3 А. Измеряем ток, проходящий через транзистор Т1, затем через транзистор Т2. Амперметр поочередно подключаем в коллекторную цепь каждого из транзисторов. Если ток примерно одинаковый, переходим к шагу №5. Если перекос тока значительный, необходимо с помощью R7 и R8 добиться максимально близких значений. В качестве нагрузки лучше использовать нихромовую проволоку или спираль от ТЭНа.

Как показывает практика, если пара транзисторов из одной партии и новая, то скорей всего ток, проходящий через каждый транзистор, будет одинаковым.


Если транзисторы отказываются работать в паре, но работают в этой схеме нормально по отдельности — следует уменьшить R1 до 10 Ом


Шаг. 5 Подключение питания для ОУ и периферии

В следующем шаге мы поработаем над питанием LM301 и периферийных устройств. Для питания вентилятора и цифрового вольтамперметра используется стабилизатор 7812. Питание для него берется с основного моста BR1, а на выходе мы уже получим стабилизированное напряжение 12 В. Также на выходе 7812 устанавливается конденсатор С13. Стабилизатор 7812 желательно установить на небольшой радиатор.

Для формирования отрицательного питания LM301 используется отдельная обмотка трансформатора, которая подключается к диодному мосту BR2 и конденсатору С2 (положительный вывод конденсатора подключается на минус блока). Далее напряжение поступает на стабилизатор отрицательной полярности 7905. Важно учесть, что напряжение на входе стабилизатора должно быть порядка 7-9 В. На выходе 7905 устанавливается конденсатор С14.

После установки необходимо произвести замеры напряжения относительно минуса БП. Черный щуп мультиметра подключается на минус блока, а красный на выход стабилизатора 7905. Показания должны быть – 5 В (минус 5 вольт). На выходе 7812 должно быть 12 В.

Шаг. 6 Установка операционного усилителя и элементов стабилизации тока

Устанавливаем LM301, переменный и подстроечный резистор Р1 и Р2, конденсатор С5;С6;С7, резисторы R2; R3, а также диоды D1; D2 и светодиод LED1. Не забываем поставить перемычку на плате идущую от Р2 .

Пара слов о работе операционного усилителя в этом лабораторном блоке питания. LM301 в данном блоке работает в режиме компаратора. R5 – выполняет роль шунта, LM301 отслеживает на нем падение напряжения.

С помощью делителя, состоящего из резисторов Р1; Р2 и R3, устанавливается на инвертирующем входе опорное напряжение. Если напряжение на инвертирующем входе больше, чем на неинвертирующем на разницу, не превышающую опорное напряжение, на выходе LM301 будет напряжение равное напряжению питания LM301 (такое же, как и на выходе БП). Светодиод не загорится, так как включен обратной полярностью. Как только напряжение на инвертирующем входе превысит напряжение на неинвертирующем, на разницу значения опорного напряжения, то на свой выход ОУ подаст -5V и светодиод загорится. Напряжение отрицательной полярности проходит через LED1 и D1 попадает на управляющий вывод LM317. Вывод частотной коррекции LM301, включенный через диод D2 на выход блока питания, гасит напряжение на выходе ОУ до безопасного для светодиода LED1 уровня.



Таким образом, вращая потенциометр Р1, можно изменять опорное напряжение на инвертирующем входе и соответственно ограничивать ток, проходящий через R5.

На данном этапе о правильной работе LM301 можно судить, когда Р2 или Р1 будет установлен в крайнем минимальном положении, при этом загорится светодиод, а напряжение на выходе блока сбросится на ноль. На этом этапе лабораторный блок питания готов на 90%.

Шаг. 7 Установка нуля

Для регулировки напряжения LM317 он нуля вольт на таком лабораторном блоке питания, будем заимствовать идею, описанную производителем LM117. Тут для регулировки от нуля вольт используется опорное стабилизированное напряжение – 1,2 В (минус 1,2 В).

Как видим, в первоисточнике используется источник опорного напряжения LM113. Его можно заменить современным аналогом LMV431, который лучше согласован с LM317 и имеет опорное напряжение – 1,24 В (минус 1,24 В). Но, при использовании такого подхода возникнет проблема с покупкой LMV431, зачастую магазины везут ее только под заказ и не в самые короткие сроки.

С учетом того, что отрицательное питание LM301 в нашем блоке и так стабилизированное с помощью 7905, то нам достаточно установить делитель напряжения состоящий из R9 и Р4. А с помощью Р4 уже можно добиться значения — 1,25 В (минус 1,25 В) на делителе.

Снимаем временную перемычку, установленную вместо Р4. Устанавливаем R9 и Р4 на свои места. Переводим Р1 и Р2 в средние положения. Р4 устанавливаем в крайнее положение так, что бы его сопротивление было минимальным и включаем блок. С помощью Р3 мы устанавливаем минимальное выходное напряжение блока, оно будет 1,2 В. Далее, увеличивая сопротивление Р4, добиваемся значение 0 В на выходе блока. Теперь доступный диапазон регулировки напряжения составляет 0-30 В.

Шаг. 8 Установка защитных диодов

Устанавливаем диоды D3 и D4. D3 будет защищать вход блока от всплесков напряжений обратной полярности, т.к. эксплуатация лабораторного блока будет происходить в различных условиях. D4 защищает выход LM317 от ситуаций, когда напряжение на выходе LM317 превышает напряжение на ее входе.

Шаг. 9 Настройка ограничения максимального тока

  • Выставляем на блоке 12В.
  • Р2 устанавливаем на максимум (т.е. регулировка тока включена максимальная) — на выходе 12 В.
  • Р1 — на минимум (подстройка максимального тока) т.е. выходной ток будет ноль и напряжение упадет до 0 — горит светодиод.
  • Берем нихромовую спираль сопротивлением 2 Ом. и подключаем ее к выходу.
  • С помощью Р1 начинаем регулировать ток. Когда на выходе 5 А, можно остановиться. В это время вольтметр будет показывать 10 В.

Теперь с помощью Р2 будет доступный диапазон тока 0 — 5 А. Это самый простой метод, который можно рекомендовать для настройки максимального тока такого лабораторного блока питания.

Шаг. 10 Подключение вольтамперметра

При подключении вольтамперметра питание прибора стоит брать со стабилизатора 7812. Отрицательный выход блока на выходную приборную клемму подключается уже через вольтамперметр.

Для точной (тонкой) регулировки тока и напряжения можно ввести дополнительные переменные резисторы номиналом около 5% от основного регулятора. Например, с Р3 можно подключить последовательно переменный резистор на 220 Ом, а с Р2 можно подключить последовательно переменный резистор на 20 кОм и повторно произвести настройку ограничения тока.

Вот таким получился лабораторный блок питания своими руками. Приносим огромную благодарность Владимиру Сметанину, который не побоялся собрать прототип платы и героически преодолел все трудности сборки блока, чтобы предоставить действительно интересные материалы!

Благодаря Владимиру, лабораторный блок питания имеет индивидуальную лицевую панель, созданную с помощью ЧПУ фрезеровки.

Как и обещали, плату блока можно скачать тут:

Ну и демонстрация работы лабораторного блока питания:

Присылайте в комментах фото, какой лабораторный блок питания получился у Вас, собранный по этой схеме, будем добавлять в статью — так станет интереснее!

Работы наших читателей

Первым решил поделиться своей поделкой Денис Фролов. До этой сборки вообще не имел дела с радиоэлектроникой. Трансформатор используется тороидальный. Плата вытравлена при помощи фоторезиста, наклеена навигация. Денис решил немного усложнить блок, добавлена настольная зарядка для девайсов.

Следующим прислал свой фотоотчет Старков Сергей. Радиоэлектроникой занимался еще с 15ти летнего возраста. Трансформатор брал на 160 ватт с вых. 12,25,36 вольт. Корпус так же как и трансформатор взят с какого-то киповского оборудования. Вольтамперметр как и у всех — китайский. Лицевую часть делал в программе FrontDesigner 3.0, распечатал на струйном принтере на фотобумаге и покрыл лаком. корпус правда еще не успел покрасить.

Прекрасную работу прислал нам Роберт Ганеев  из Татарстана. Плату Роберт изменил под свой корпус, использовал три транзистора TIP36C, при сборке возникли небольшие трудности с параллельной работой трех транзисторов. Проблему решили уменьшением R1 до 10 Ом.

Вконтакте

Facebook

Twitter

Одноклассники

comments powered by HyperComments

Простой регулируемый блок питания 0-30в

Всем давно известно, что без нормального регулируемого блока питания не возможно запустить ни один девайс сделанный своими руками. Ведь блок питания это основа радиолюбительской лаборатории, поэтому в этой статье я расскажу, как сделать простой регулируемый блок питания из доступных деталей всего на двух транзисторах. На этом рисунке изображена простая для изготовления схема регулируемого блока питания.

Схема регулируемого блока питания на транзисторах

Схема регулируемого блока питания на транзисторах

Скачать схему регулируемого блока питания Скачать

Эта схема очень неприхотлива в радиодеталях по этому, собрать её может каждый начинающий радиолюбитель практически из того, что имеется под рукой. Диодный мост Br1 пойдет практически любой с силой тока не менее 3А. Если нет диодного моста, замените его подходящими диодами. Конденсатор С1 можно заменить любым от 1000 мкФ до 10 000 мкФ. Переменный резистор Р1 от 5 до 10 кОм. Транзистор Т1 КТ815, BD137, BD139 транзистор Т2 КТ805, КТ819, TIP41, MJE13009 и многие другие советские и импортные аналоги, подбираются согласно требуемой нагрузке и мощности источника питания.

Диод D1 с силой тока не менее 3А, можно вообще заменить перемычкой, он защищает конденсатор C2 от переполюсовки при подключении к блоку питания аккумулятора. Источником питания для этой схемы может служить любой трансформатор от 12 до 30 вольт. Для своего блока питания я использовал тороидальный трансформатор от музыкального центра с двумя последовательно соединенными обмотками по 13,5В и силой тока 3,5А. После выпрямления напряжения на выходе получилось 30 вольт.

Скачать

Все детали блока питания я, как всегда разместил на печатной плате размером 6,5 на 4,5 см. При установке транзисторов обратите внимание на цоколевку. Например у транзистора КТ819 ножки располагаются так ECB, а у транзистора MJE13009 так BCE, по этому транзисторы лучше всего соединить с платой небольшими кусочками провода и тогда у вас не возникнет проблем с правильной установкой транзисторов на радиаторе.

Печатная плата регулируемого блока питания 0-30В

Печатная плата регулируемого блока питания 0-30В

Скачать печатную плату регулируемого блока питания 0-30В в формате lay Скачать

Два транзистора установите на одном радиаторе без изоляционных прокладок потому, что коллекторы транзисторов на схеме соединяются вместе. Не забудьте места крепления транзисторов смазать термопастой. Диодную сборку желательно закрепить на небольшом радиаторе, она тоже не слабо нагревается. Для контроля выходных характеристик желательно установить универсальный китайский измерительный прибор (УКИП) обозначенный на схеме V/A1.

Регулируемый блок питания 0-30В

Все компоненты блока питания я разместил в стандартном корпусе от компьютерного блока питания. Только из за большого размера тороидального трансформатора от музыкального центра вентилятор пришлось разместить снаружи, но это на технические характеристики блока питания особо не влияет.

Регулируемый блок питания 0-30В

Благодаря мощному 3,5 амперному тороидальному трансформатору этот универсальный регулируемый блок питания я использую для питания различных самоделок и в качестве зарядного устройства для небольших аккумуляторов.

Друзья, желаю вам удачи и хорошего настроения! До встречи в новых статьях!

Рекомендую посмотреть видеоролик о том как работает регулируемый блок питания.

Как самому сделать мощный регулируемый лабораторный блок питания 0-30 вольт 0-3 ампер Всем привет. Сегодня заключительный обзор, сборка лабораторного линейного блока питания. Сегодня много слесарных работ, изготовление корпуса и финальная сборка. Обзор размещен в блоге «DIY или Сделай Сам», надеюсь я тут никого не отвлекаю и не кому не мешаю тешить свой взгляд прелестями Лены и Игоря))). Всем кому интересны самоделки и радиотехника — Добро пожаловать!!!
ВНИМАНИЕ: Очень много букв и фото! Трафик!

Добро пожаловать радиолюбитель и любитель самоделок! Для начала давайте вспомним, этапы сборки лабораторного линейного блока питания. Непосредственно к данному обзору не имеет отношения, потому разместил под спойлер:

Этапы сборки

Первый обзор. Сборка силового модуля. Плата, радиатор, силовой транзистор, 2 переменных многооборотных резистора и зеленый трансформатор (из Восьмидесятых ®) Как подсказал мудрый kirich, я самостоятельно собрал схему, которую китайцы продают в виде конструктора, для сборки блока питания. Я сначала расстроился, но потом решил, что, видать схема хороша, раз китайцы её копируют… В то же время вылезли и детские болячки этой схемы (которые полностью были скопированы китайцами), без замены микросхем на более «высоковольтные», на вход нельзя подавать больше 22 вольт переменного напряжения… И несколько более мелких проблем, которые подсказали мне наши форумчане, за что им огромное спасибо. Совсем недавно будущий инженер «AnnaSun» предложила свою версию избавления от трансформатора. Конечно каждый может модернизировать свой БП как угодно, можно и импульсник поставить в качестве источника питания. Но у любого импульсника (быть может кроме резонансных) на выходе куча помех, и эти помехи частично перейдут на выход ЛабБП… А если там имульсные помехи, то (ИМХО) это не ЛабБП. Потому я не буду избавляться от «зеленого трансформатора».

Поскольку это линейный блок питания, у него есть характерный и существенный недостаток, вся лишняя энергия выделяется на силовом транзисторе. Для примера, на вход мы подаем 24В переменного напряжения, которое после выпрямления и сглаживания превратится в 32-33В. Если на выход присоединить мощную нагрузку, потребляющую 3А при напряжении 5В, вся оставшаяся мощность (28В при токе 3А), а это 84Вт, будет рассеиваться на силовом транзисторе, переходя в тепло. Одним из способов предотвратить эту проблему, и соответственно повысить КПД, это поставить модуль ручного или автоматического переключения обмоток. Данный модуль был рассмотрен в 2-м моем обзоре:
Для удобства работы с блоком питания и возможности мгновенного отключения нагрузки, с схему был введен дополнительный модуль на реле, позволяющий включать или выключать нагрузку. Этому был посвящен мой третий обзор.

К сожалению, из-за отсутствия нужных реле (нормально замкнутых), данный модуль работал некорректно, потому он будет заменен другим модулем, на D-триггере, позволяющий включать или выключать нагрузку при помощи одной кнопки.

Вкратце расскажу про новый модуль. Схема довольно известная (прислали мне ссылку в личку):

Немножко модифицировал её под свои нужды и собрал такую плату:

С обратной стороны:

На это раз никаких проблем не было. Все работает очень четко и управляется одной кнопкой. При подаче питания, на 13 выходе микросхемы всегда логический ноль, транзистор (2n5551) закрыт и реле обесточено — соответственно нагрузка не подключена. При нажатии кнопки, на выходе микросхемы появляется логическая единица, транзистор открывается и реле срабатывает подключая нагрузку. Повторное нажатие на кнопку возвращает микросхему в исходное состояние.

Какой же блок питания без индикатора напряжения и тока? Потому в 4-м обзоре я попытался сделать ампервольтметр самостоятельно. В принципе получился неплохой прибор, однако он имеет некоторую нелинейность в диапазоне от 0 до 3.2А. Эта погрешность никак не будет влиять при использовании данного измерителя, скажем в зарядном устройстве для АКБ автомобиля, но недопустима для Лабораторного БП, потому, я заменю этот модуль, китайскими щитовыми прецизионными вольтметром и амперметром с дисплеями, имеющими 5 разрядов… А собранный мною модуль найдет применение в какой-нибудь другой самоделке.

Наконец-то приехали из Китая более высоковольтные микросхемы, о чем я Вам рассказал в 5-ом обзоре. И теперь можно подавать на вход 24В переменного тока, не опасаясь, что пробьет микросхемы…

Теперь дело осталось за «малым», изготовить корпус и собрать все блоки вместе, чем я и займусь в этом финальном обзоре по данной тематике.
Поискав готовый корпус, ничего подходящего не нашел. У китайцев есть неплохие коробки, но, к сожалению, цена их, а особенно стоимость доставки — запредельная…

Отдать китайцам 60 баксов мне «жаба» не позволила, да и глупо такие деньги отдавать за корпус, можно еще немного добавить и купить готовый ЛабБП. По крайней мере, корпус из этого Бп выйдет хороший.

Потому я поехал на строительный базар и купил 3 метра алюминиевого уголка. С его помощью будет собран каркас прибора.
Подготавливаем детали нужного размера. Расчерчиваем заготовки и спиливаем уголки при помощи отрезного диска. Обзор на мою версию дремеля.


Затем выкладываем заготовки верхней и нижней панели, чтобы прикинуть, что получится.

Пробуем расположить модули внутри

Сборка идет на потайных винтах (под шляпку зенкером, разенковывается отверстие, что бы головка винта не выступала над уголком), и гайках с обратной стороны. Потихоньку появляются очертания каркаса блока питания:

И вот каркас собран… Не очень ровный, особенно по углам, но думаю, что покраска скроет все неровности:

Размеры каркаса под спойлером:

Измерение размеров

К сожалению времени мало свободного, потому слесарные работы продвигаются медленно. Вечерами за неделю изготовил лицевую панель из листа алюминия и панельку под вход питания и предохранитель.



Расчерчиваем будущие отверстия под Вольтметр и Амперметр. Посадочное гнездо должно быть размерами 45.5мм на 26.5мм
Обклеиваем посадочные отверстия малярным скотчем:

И отрезным диском, при помощи дремеля делаем пропилы (скотч нужен, что бы не выйти за размеры гнезд, и не испортить панель царапинами) Дремель быстро справляется с алюминием, но на 1 отверстие уходит 3-4 отрезных диска

Опять была заминка, банально, кончились отрезные диски для дремеля, поиск по всем магазинам Алматы ни к чему не привел, потому пришлось ждать диски из Китая… Благо пришли быстро за 15 дней. Дальше работа пошла более весело и быстро…
Пропилил дремелем отверстия под цифровые индикаторы, и обработал напильником.

Ставим на «уголки» зеленый трансформатор

Примеряем радиатор с силовым транзистором. Он будет изолирован от корпуса, так как на радиаторе установлен транзистор в корпусе ТО-3, а там сложно изолировать коллектор транзистора от корпуса. Радиатор будет стоять за декоративной решеткой с вентилятором охлаждения.


Обработал наждачкой на бруске лицевую панель. Решил примерить все что будет на ней закреплено. Получается вот так:

Два цифровых измерителя, кнопка включения нагрузки, два многооборотных потенциометра, выходные клеммы и держатель светодиода «Ограничение тока». Вроде ничего не забыл?

С обратной стороны лицевой панели.
Разбираем все и красим черной краской с баллончика каркас блока питания.

На заднюю стенку прикрепляем на болты декоративную решетку (куплено на авторынке, анодированный алюминий для тюнига воздухозабора радиатора 2000 тенге (6.13USD))

Вот так получилось, вид с обратной стороны корпуса блока питания.

Ставим вентилятор для обдува радиатора с силовым транзистором. Я прикрепил его на пластиковые черные хомуты, держит хорошо, внешний вид не страдает, их почти не видно.

Возвращаем на место пластиковое основание каркаса с уже установленным силовым трансформатором.

Размечаем места крепления радиатора. Радиатор изолирован от корпуса прибора, т.к. на нем напряжение равное напряжению на коллекторе силового транзистора. Думаю, что он хорошо будет обдуваться вентилятором, что позволит значительно снизить температуру радиатора. Вентилятор будет управляться схемой снимающей информацию с датчика (терморезистора) закрепленного на радиаторе. Таким образом вентилятор не будет «молотить» в пустую, а будет включатся при достижении определенной температуры на радиаторе силового транзистора.

Прикрепляем на место лицевую панель, поглядеть что получилось.

Декоративной решетки осталось много, потому решил попробовать сделать П-образную крышку корпуса блока питания (на манер компьютерных корпусов), если не понравится, переделаю на что-нибудь другое.

Вид спереди. Пока решетка «наживлена» и еще не плотно прилегает к каркасу.

Вроде неплохо получается. Решетка достаточно прочная, можно смело ставить сверху что-либо, ну а про качество вентиляции внутри корпуса, даже не стоит говорить, вентиляция будет просто отличная, по сравнению с закрытыми корпусами.

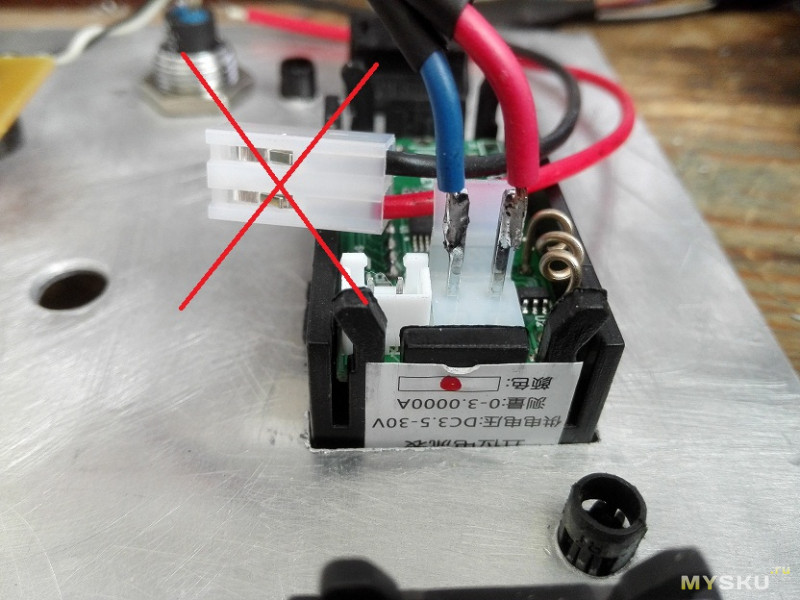

Ну чтож, продолжаем сборку. Подключаем цифровой амперметр. Важно: не наступайте на мои грабли, не используйте штатный разъем, только пайка непосредственно к контактам разъема. Иначе будет в место тока в Амперах, показывать погоду на Марсе.

Провода для подключения амперметра, да и всех остальных вспомогательных устройств должны быть максимально короткими.
Между выходными клеммами (плюс-минус) установил панельку из фольгированного текстолита. Очень удобно прочертив изолирующие бороздки в медной фольге, создавать площадки для подключения всех вспомогательных устройств (амперметр, вольтметр, плата отключения нагрузки и т.п.)

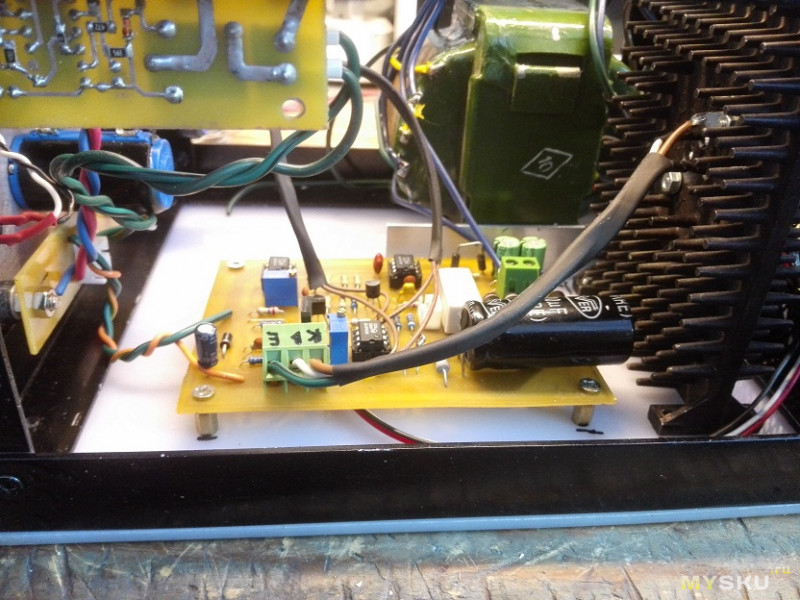

Основная плата установлена рядом с радиатором выходного транзистора.

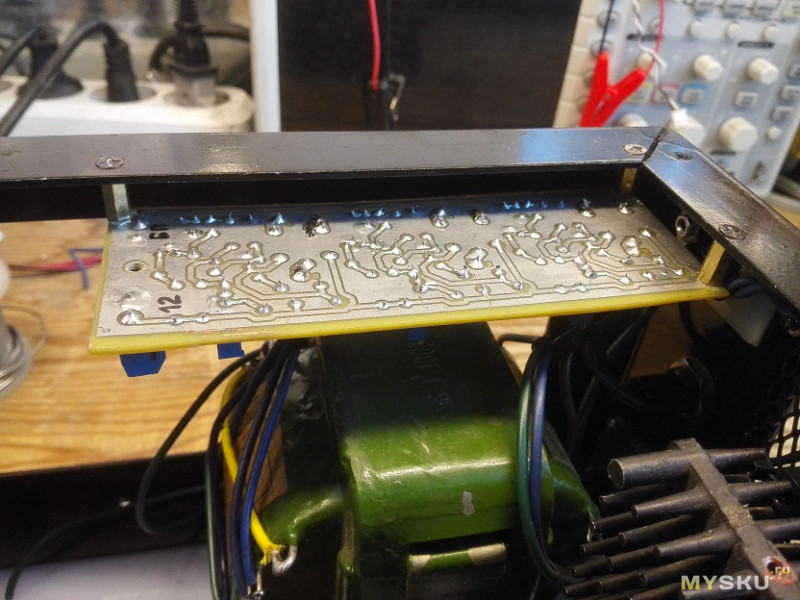

Плата переключения обмоток установлена над трансформатором, что позволило значительно сократить длину шлейфа проводов.

Наступил черед собрать модуль дополнительного питания для модуля переключения обмоток, амперметра, вольтметра и т.п.
Поскольку у нас линейный — аналоговый БП, будем использовать так же вариант на трансформаторе, никаких импульсных блоков питания. 🙂
Вытравливаем плату:

Впаиваем детали:

Тестируем, ставим латунные «ножки» и встраиваем модуль в корпус:

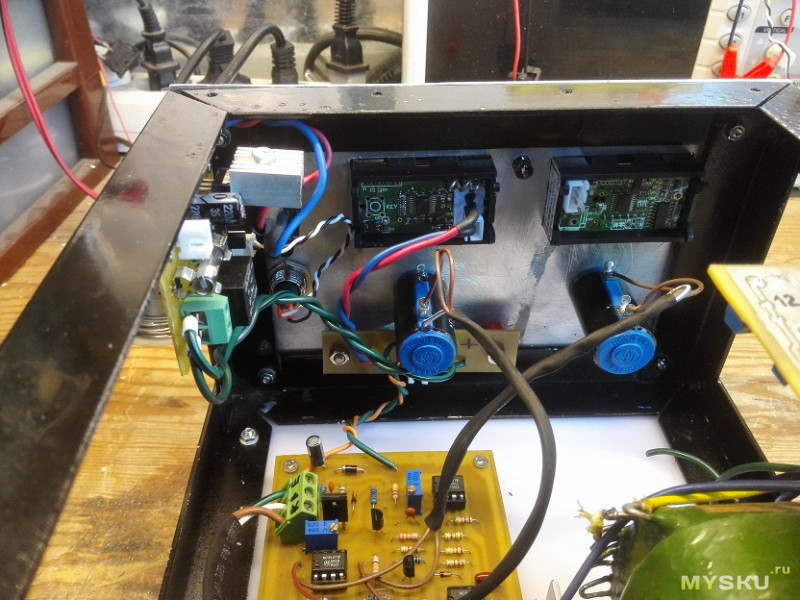

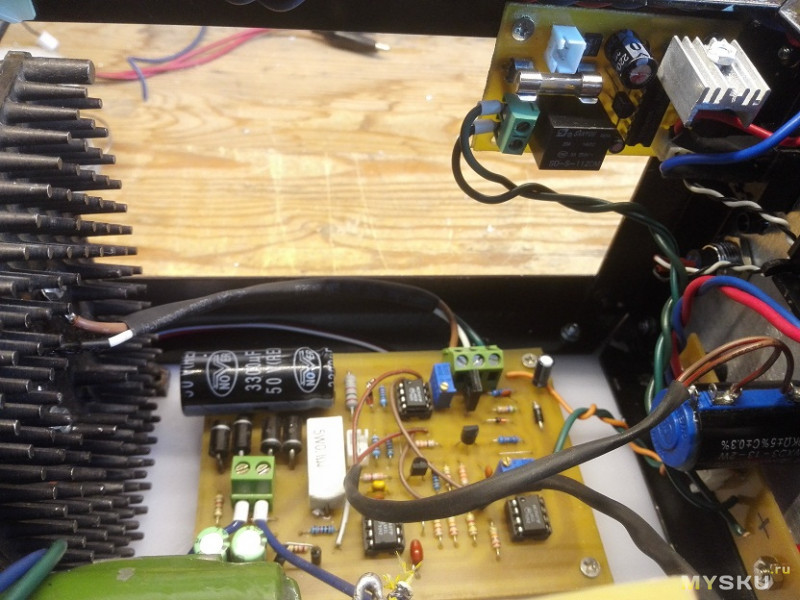

Ну вот, все блоки встроены (кроме модуля управления вентилятором, который будет изготовлен позже) и установлены на свои места. Провода подключены, предохранителя вставлены. Можно проводить первое включение. Осеняем себя крестом, закрываем глаза и даем питание…
Бабаха и белого дыма нет — уже хорошо… Вроде на холостом ходу ничего не греется… Нажимаем кнопку включения нагрузки — зажигается зеленый светодиод и щелкает реле. Вроде все пока нормально. Можно приступать к тестированию.

Как говорится, «скоро сказка сказывается, да не скоро дело делается». Опять выплыли подводные камни. Модуль переключения обмоток трансформатора работает некорректно с силовым модулем. При напряжении переключения с первой обмотки на следующую происходит скачек напряжения, т.е при достижении 6.4В происходит скачек до 10.2В. Потом конечно можно уменьшить напряжение, но это не дело. Сначала я думал, что проблема в питании микросхем, поскольку их питание тоже от обмоток силового трансформатора, и соответственно растет с каждой последующей подключенной обмоткой. Потому попробовал дать питание на микросхемы с отдельного источника питания. Но это не помогло.
Потому есть 2 варианта: 1. Полностью переделать схему. 2. Отказаться от модуля автоматического переключения обмоток. Начну с 2 варианта. Полностью без переключения обмоток я остаться не могу, потому как вариант мириться с печкой мне не нравится, потому поставлю тумблер- переключатель позволяющий выбирать подаваемое напряжение на вход БП из 2-х вариантов 12В или 24В. Это конечно «полумера», но лучше чем вообще ничего.
Заодно решил поменять амперметр на другой подобный, но с зеленым цветом свечения цифр, поскольку красные цифры амперметра светятся довольно слабо и при солнечном свете их плохо видно. Вот что получилось:

Вроде так получше. Возможно, так же, что я заменю вольтметр на другой, т.к. 5 разрядов в вольтметре явно избыточно, 2 разряда после запятой вполне достаточно. Варианты замены у меня есть, так что проблем не будет.

Ставим переключатель и подключаем к нему провода. Проверяем.
При положении переключателя «вниз» — максимальное напряжение без нагрузки составило около 16В

При положении переключателя вверх — доступно максимальное напряжение для данного трансформатора 34В (без нагрузки)

Теперь ручки, долго не стал придумывать варианты и нашел пластмассовые дюбели подходящего диаметра, как внутреннего, так и внешнего.

Отрезаем трубочку нужной длины и надеваем на штоки переменных резисторов:

Затем надеваем ручки и фиксируем винтами. Поскольку трубка дюбеля достаточно мягкая, ручка фиксируется очень хорошо, что бы сорвать её необходимы значительные усилия.

Обзор получился очень большим. Потому не буду отнимать Ваше время и вкратце протестируем Лабораторный блок питания.
Помехи осциллографом мы уже смотрели в первом обзоре, и с тех пор ничего не изменилось в схемотехнике.
Потому проверим минимальное напряжение, ручка регулировки в крайнем левом положении:

Теперь максимальный ток

Ограничение тока в 1А

Максимальное ограничение тока, ручка регулировки тока в крайне правом положении:

На этом Всё мои дорогие радиогубители и сочувствующие… Спасибо всем, кто дочитал до конца. Прибор получился брутальный, тяжелый и я надеюсь надежный. До новых встреч в эфире!

UPD: Осциллограммы на выходе блока питания при включении напряжения:

И выключения напряжения:

UPD2: Друзья с форума «Паяльник» дали идею, как с минимальными переделками схемы запустить модуль переключения обмоток. Спасибо всем за проявленный интерес, буду доделывать прибор. Поэтому — продолжение следует.

БЛОК ПИТАНИЯ 0-30В

   Сколько всяких интересных радиоустройств собирают радиолюбители, но основа, без которой не будет работать практически ни одна схема — блок питания. От чего только не пытаются запитывать начинающие мастера свои устройства — батарейки, китайские адаптеры, зарядки от мобильных телефонов… И часто до сборки приличного блока питания просто не доходят руки. Конечно промышленность выпускает достаточно качественных и мощных стабилизаторов напряжения и тока, однако не везде они продаются и не у всех есть возможность их купить. Проще спаять своими руками.


   Предлагаемая схема простого (всего 3 транзистора) блока питания выгодно отличается от аналогичных точностью поддержания выходного напряжения — тут применена компенсационная стабилизация, надёжностью запуска, широким диапазоном регулировки и дешёвыми недефицитными деталями. Печатная плата в формате Lay — в архиве.

схема простого (всего 3 транзистора) блока питания

   После правильной сборки работает сразу, только подбираем стабилитрон согласно требуемому значению максимального выходного напряжения БП.

металлическая коробочка от компьютерного БП ATX

   Корпус делаем из того, что под рукой. Классический вариант — металлическая коробочка от компьютерного БП ATX. Уверен, каждый имеет их немало, так как иногда они сгорают, а купить новый проще, чем чинить.

В корпус прекрасно влазит трансформатор на 100 ватт

   В корпус прекрасно влазит трансформатор на 100 ватт, и плате с деталями найдётся место.

 фотоотчёт о сборке простого компенсационного блока питания - передняя панель

   Кулер можно оставить — лишним не будет. А чтоб не шумел, просто питаем его через токоограничительный резистор, который подберёте экспериментально.

Для передней панели не поскупился и купил пластиковую коробочку

   Для передней панели не поскупился и купил пластиковую коробочку — в ней очень удобно делать отверстия и прямоугольные окна для индикаторов и регуляторов.

Амперметр берём стрелочный - чтоб хорошо были видны броски тока

   Амперметр берём стрелочный — чтоб хорошо были видны броски тока, а вольтметр поставил цировой — так удобнее и красивее!

Самостоятельная сборка регулируемого блока питания до 30В

   После сборки регулируемого блока питания проверяем его в работе — он должен давать почти полный ноль при нижнем (минимальном) положении регулятора и до 30В — при верхнем. Подключив нагрузку пол ампера — смотрим на просадку выходного напряжения. Она должна быть тоже минимальной.

БЛОК ПИТАНИЯ СВОИМИ РУКАМИ

   В общем, при всей своей кажущейся простоте, данный блок питания наверное один из лучших по своим параметрам. При необходимости можно добавить в него узел защиты — пару лишних транзисторов. Как это делается смотрите на форуме. Схему собрал и испытал — Mars.

   Форум по обсуждению схемы БП

   Обсудить статью БЛОК ПИТАНИЯ 0-30В


cxema.org — Мощный лабораторный БП 0-30В, 0-8А

Всех приветствую. Эта статья является дополнением к видео. Рассмотрим мы мощный лабораторный блок питания, который пока не полностью завершен, но функционирует очень хорошо.

Лабораторный источник одноканальный, полностью линейный, с цифровой индикацией, защитой по току , хотя тут имеется еще и ограничение выходного тока.

Блок питания может обеспечить выходное напряжение от нуля до 20 вольт и ток от нуля до 7,5-8 Ампер, но можно и больше, хоть 15, хоть 20 А, а напряжение может быть до 30 Вольт, мой же вариант имеет ограничение в связи с трансформатором .

1453509222.png 2951610613.png

На счет стабильности и пульсаций — очень стабильный, на видео  видно, что напряжение при токе в 7Ампер не проседает даже на 0,1В, а пульсации при токах 6-7Ампер около 3-5мВ! по классу он может тягаться с промышленными профессиональными источниками питания за пару-тройку сотен долларов.


При токе в 5-6 Ампер пульсации всего 50-60 милливольт, у бюджетных китайских блоков питания промышленного образца — такие же пульсации, но при токах всего в 1-1,5 ампера, то есть наш блок гораздо стабильней и по классу может тягаться с образцами за пару тройку сотен долларов

Не смотря на то, что бок линейный, у него высокий кпд, в нем предусмотрена система автоматического переключения обмоток, что позволит снизить потери мощности на транзисторах при малых выходных напряжениях и большом токе.



Эта система построена на базе двух реле и простой схемы управления, но позже плату убрал, поскольку реле не смотря на заявленный ток более 10 Ампер не справлялись, пришлось купить мощные реле на 30 Ампер, но плату для них пока не сделал, но и без системы переключения блок работает отлично.


Кстати, с системой переключения блок не будет нуждаться в активном охлаждении, хватит и громадного радиатора сзади.



Корпус от промышленного сетевого стабилизатора, стабилизатор куплен новый, с магазин, только ради корпуса.


2660962967.png 3427126080.png

Оставил только вольтметр, сетевой тумблер, предохранитель и встроенную розетку.



Под вольтметром два светодиода, один показывает то, что на плату стабилизатора поступает питание, второй, красный, показывает, что блок работает в режиме стабилизации тока.

Индикация цифровая, разработана моим хорошим другом. Это именной индикатор, о чем свидетельствует приветствие, прошивку с платой найдете в конце статьи, а ниже схема индикатора

2974146710.png 446594871.png

А по сути это вольт/ампер ваттметр, под дисплеем три кнопки, которые позволят выставить ток защиты и сохранить значение, максимальный ток 10 Ампер, Защита релейная, реле опять же слабенькое, и при больших токах наблюдается довольно сильное нагревание контактов.


Снизу клеммы питания, и предохранитель по выходу, тут к стати реализована защита от дурака, если использовать БП в качестве зарядного устройства и случайно перепутать полярность подключения, диод откроется спалив предохранитель.

2432450803.jpg 2912708931.jpg

Теперь о схеме. Это очень популярная вариация на базе трех ОУ, также китайцы штампуют массово, в этом источнике применена именно китайская плата, но с большими изменениями.




Вот схема, которая у меня получилась, красным выделено то, что было изменено.


Начнем с диодного моста. Мост двухполупериодный, выполнен на 4-х мощных сдвоенных диодах шоттки типа SBL4030, на 40 вольт 30 ампер, диоды в корпусе TO-247.

В одном корпусе два диода, я их запараллелил, в итоге получил мост, на котором очень малое падение напряжение, следовательно и потерь, при максимальных токах ‘тот мост еле теплый, но не смотря на это диоды установлены на алюминиевый теплоотвод, в лице массивной пластины. Диоды изолированы от радиатора слюдяной прокладкой.



Была создана отдельная плата для этого узла.

Далее силовая часть. Родная схема всего на 3 Ампера, переделанная спокойно может отдать 8 Ампер с таким раскладом. Ключей уже два Это мощные составные транзисторы 2SD2083 с током коллектор 25 Ампер. уместно замена на КТ827, они покруче.
Ключи, по сути запараллеляны, в эмиттерной цепи стоят выравнивающие резисторы на 0,05 Ом 10 ватт, а точнее для каждого транзистора использовано 2 резистора по 5 ватт 0,1Ом параллельно.



Оба ключа установлены на массивный радиатор, их подложки изолированы от радиатора, этого можно не сделать, поскольку коллекторы общие, но радиатор прикручен к корпусу, а любое короткое замыкание может иметь плачевные последствия.

Далее заменил токовый шунт в лице низкоомного резистора, в родной схеме он на 0,47Ом, заменил на 4 резистора, сопротивление каждого 0,33ом плюс минус, мощность 5 ватт, все резисторы стоят параллельно.

Сглаживающие конденсаторы после выпрямителя имеют суммарную емкость около 13.000 мкФ, подключены параллельно.
Токовый шунт и указанные конденсаторы расположены на одной печатной плате.

Поверх (на схеме) переменного резистора, отвечающего за регулировку напряжения, был добавлен постоянный резистор. Дело в том, что при подачи питания (скажем 20Вольт) от трансформатора, мы получаем некоторое падение на диодном выпрямителе, но затем конденсаторы заряжаются до амплитудного значения ( около 28 Вольт), то есть на выходе блока питания максимальное напряжение будет больше, чем напряжение отдаваемое трансформатором. Поэтому при подключении нагрузки на выход блока будет большая просадка, это неприятно. Задача ранее указанного резистора ограничить напряжение до 20 Вольт, то есть если даже крутить переменник на максимум, более 20Вольт выставить на выходе невозможно.

Трансформатор — переделанный ТС-180, обеспечивает переменное напряжение около 22-х вольт и ток не менее 8 А, имеются отводы на 9 и 15 вольт для схемы переключения. К сожалению, под рукой не было нормального обмоточного провода, поэтому новые обмотки были намотаны монтажным, многожильмым медным проводом 2,5кв.мм. Такой провод имеет толстую изоляцию, поэтому мотать обмотку на напряжение более 20-22В было невозможно (это с учетом того, что оставил родные обмотки накала на 6,8В, а новую подключил параллельно с ними).



Дисплей и плату с кнопками прикрепил к лицевой панели хитрым способом, вместо того, чтобы сверлить отверстия под винты, решил эти же винты запаять к корпусу с обратной стороны, в итоге все получилось отлично за исключением того, что от перегрева местами пострадала кожаная пленка, которой обклеена лицевая панель.



Чтобы и вовсе убрать всякие шумы с от трансформатора, последний прикручен через резиновые прокладки, это обеспечивает снижение вибраций и одновременно шума.





На этом думаю все, следите за новостями, поскольку статья будет дополняться по мере завершения проекта

Скачать архив можно тут

Архив с прошивками тут

Лабораторный блок питания KORAD KA3005D Регулируемый цифровой источник питания постоянного тока 30 В 5A 0,01 В / 0,001 А Прецизионные линейные блоки питания | korad ka3005d | лабораторный блок питания лабораторный

9

Описание продукта

1,30 В / 5А полностью цифровой источник питания управляющий одиночный

2,10 мВ / 1 мА высокая точность и разрешение

3 Низкий уровень шума и пульсации

4.CV/CC при заданном напряжении и режиме постоянного тока

5. Высокая надежность OCP, OVP, произвольно установленная защита

6.Встроенный набор сохраненных параметров

7 выходов управления коммутатором

8 функция питания и памяти

9 блокировка клавиатуры для предотвращения неправильного использования

10. Интеллектуальный вентилятор управления температурой, эффективное снижение шума

11 простая альтернатива традиционному цифровому мощность

Точная генерация требуемых напряжений и токов

Регулируемый выход 0-30 В постоянного тока с высокой точностью

Разрешение 10 мВ и 1 мА

Профессиональная конструкция блока питания с интуитивно понятным функционированием

Простое и интуитивно понятное управление, быстрый и точный выбор напряжения и ток может быть реализован

Для предотвращения повреждения нагрузки

Может быть установлено значение защиты от перенапряжения и перегрузки по току для предотвращения превышения порогового значения регулятора напряжения

Кнопки панели блокировки клавиатуры для предотвращения нежелательных результаты в разработке ключевых тестов

5 user-p программируемые предустановленные настройки

Просто нажмите кнопку, чтобы вызвать и сохранить область, нажмите кнопку, чтобы вызвать пользователя для сохранения данных и сохранения пользовательских настроек.

Условия эксплуатации:

Входное напряжение: 220 В +/- 10%

Диапазон частот: 50-60 Гц

Рабочая температура: 32-104 F (0-40 ºC)

Рабочая влажность: <80% RH

Температура хранения: 32-158 F (0-70 ºC)

Влажность хранения: <70% RH

Стабильное напряжение:

Диапазон выходного напряжения: 0-30 В Плавная регулировка

Разрешение настройки: 10 мВ

Точность настройки: <0.05% +20 мВ

Пульсация: <1 мВ среднеквадратичного значения

Точность считывания: 10 мВ

Темп. Коэффициент: <0,1% + 10 мВ

Считать назад темп. Коэффициент: <100 ppm + 10 мВ

Стабильный ток:

Диапазон выходного тока: 0-5A Непрерывно регулируемый

Разрешение настройки: 1 мА

Точность настройки: <0,1% +3 мА

Пульсация: <3 мАРМС

Точность считывания: 1 мА

Темп. Коэффициент: <0,1% + 5 мА

Считать назад темп.Коэффициент: <100 ppm + 5 мА

Список пакетов

1 х KA3005D 0 ~ 30 В 0 ~ 5A Регулируемый источник постоянного тока

1 х Руководство пользователя

1 х Испытательная линия

2 х Зажим испытательной линии

2 х Зонд

1 x Линия электропередачи (EU / AU)

1 x Комплект разъемов постоянного тока

2 x Ремонт телефонной линии Power Line

.
Регулируемый источник постоянного тока NPS 305D 30V 5A Цифровой дисплей Импульсный источник питания Лабораторный источник питания | |

Регулируемый источник питания постоянного тока NPS-305D 30V 5A Цифровой дисплей Импульсный источник питания Лабораторный источник питания

未标题-1_02

Пакет включает в себя:

Блок питания X 1

Кабель нагрузки X 1

Руководство по эксплуатации X 1

Примечание:

Уважаемые друзья!

1.Мощность, которую мы посылаем, составляет 220В. Если вам нужно 110В, пожалуйста, свяжитесь с нами.

2. штекер красивый, если вам нужны другие штекеры, обратите внимание при заказе.

Спасибо !!

Об этом NPS Источник питания:

1. Регулируемый источник постоянного тока серии NPS предназначен для использования в лабораториях, школах и на производственных линиях. Его выходное напряжение и выходной ток могут непрерывно регулироваться между 0 и номинальным значением.

2. Стабильность и коэффициент пульсации источника питания очень хороши, и есть идеальная схема защиты. Может долго работать при полной загрузке.

3. Этот источник питания может использоваться в качестве регулируемого источника питания или источника постоянного тока.

4. Режим вывода мощности делится на два типа: выход постоянного напряжения (CV) и выход постоянного тока (CC).

5. Режим вывода определяется значениями напряжения и тока, установленными пользователем, и нагрузкой, подключенной пользователем.

6. Значение напряжения или тока на выходе блока питания не будет превышать значения напряжения и тока, установленные пользователем.

7. В режиме постоянного напряжения значение выходного напряжения равно значению напряжения, установленному пользователем. В режиме постоянного тока выходное значение тока равно заданному пользователем значению тока.

Технические параметры:

Модель

NPS305D

NPS3010D

NPS605D

NPS1003D

Выходное напряжение

0-30V

0-30V

0-60V

0-100V

Выходной ток

0-5А

0-10A

0-5А

0-5А

Входное напряжение

220 В + -10% 50 Гц (110 В + -10% 60 Гц)

Рабочая Температура

0 ℃ -40 ℃ ; Относительная влажность: <80% относительной влажности

Температура хранилища

-10 ℃ -70 ℃ ; Относительная влажность : <70% относительной влажности

Состояние постоянного напряжения

Стабильность напряжения ≤ 0.1% + 3 мВ

Состояние постоянного напряжения

Стабильность нагрузки ≤ 0,2% + 3 мВ

Состояние постоянного напряжения

Шум пульсации: 5 мВ

Постоянное текущее состояние

Текущая стабильность ≤0.1% + 3mA

Постоянное текущее состояние

Стабильность нагрузки ≤0,2% + 3 мА

Постоянное текущее состояние

Шум пульсации: 5 мВ

Постоянное текущее состояние

0.5% + 3

разрешение

Напряжение: 0,1 В Ток: 0,01 А

Спецификация предохранителя

2A

3A

3A

图

4 nps305d白底 030--1 5 6 7 0

详情模板

,
Лабораторный источник питания 30В 10А 60В 5А 120В Переключатель регулятора тока Регулируемый источник питания Скамья Источник Цифровой | |

Области применения:

Автомобильный DVD, Автозвук. Стареющие продукты, такие как резисторы, конденсаторы, реле, двигатели постоянного тока, светодиоды и тому подобное. Лаборатория, завод, ремонт электроснабжения. Другой источник питания постоянного тока все потребности случая.

Особенности:

1. Высокоточный светодиодный цифровой дисплей, интуитивно понятный и понятный. 2,8 см умный вентилятор, отличное рассеивание тепла, практичное продление срока службы вентилятора и снижение шума.3. Использование передовых технологий для эффективного снижения веса власти и удобства мобильной связи. 4. Различная защита, защита от ограничения тока (OCP), защита от перегрева (OTP), защита от перегрузки (OPP). 5. Пластиковые панели, более красивый, регулятор напряжения, тока, грубой и точной настройки для более точной настройки.

Обзор:

В источнике питания используется передовая технология ШИМ + линейный регулятор, напряжение, ток могут плавно регулироваться от 0 — номинальное значение Высокоточный источник опорного напряжения, рациональный дизайн цепи, способность обеспечить высокую точность выходных данных.Мощные МОП-устройства Применение, чтобы обеспечить адекватное электропитание, улучшить долговременную стабильность питания при полной нагрузке. Идеальная функция защиты для защиты груза И блок питания не поврежден. Простое управление и множество источников питания могут быть напрямую подключены последовательно, параллельно, с расширенным питанием Диапазон применения.

Технические параметры:

1. Входное напряжение: 220 В ± 10% при 50 Гц ± 5 Гц 110 В ± 10% при 60 Гц ± 5 Гц Переключатель или один вход напряжения 2.Выходное напряжение: DC 0- Номинальные значения V (см. Таблицу I) 3. Выходной ток: постоянный ток 0-А (см. Таблицу I) 4. Точность отображения: ± 1% ± 1 слово (три / три с половиной цифрового дисплея, разрешение по напряжению 0,1 В, разрешение по току 0,1 А) ± 0,1% ± 1 слово (четыре / четыре полудисцифровых дисплея, разрешение по напряжению 0,01 В , текущее разрешение 0.01A) 5. задержка загрузки: 1-2S Задержка выключения: 1-6S (в зависимости от нагрузки) 6. Стабильность напряжения: ≤0.05% + 1 мВ 7. Текущая стабильность: ≤0,1% + 10 мА 8. Стабильность нагрузки: CV≤0,05% + 1 мВ CC≤0.05% + 10 мА 9. Пульсация и шум: CV≤10mVCC≤20mA (RMS) 10. Общая эффективность: ≥80% (при полной нагрузке) 11. Рабочая среда: -10 — + 40 Относительная влажность 20% -80% (без конденсации) 12. Условия хранения: -20 — + 80 Относительная влажность 20% -70% (без конденсации) 13. Тест давления: вход — выход: 1,5 кВА / 1 минута Вход — корпус: 1,5 кВА / 1 минута Выход — Корпус: 500 В переменного тока / 1 минута 14. Сопротивление заземления:

Список пакетов: NPS3010W / NPS605W ​​/ NPS306W / NPS1203W

Блок питания * 1 Шнур питания * 1 10А выходная линия * 1 3A выходная линия * 1 Руководство по эксплуатации * 1

Об отправке

Мы отправим вашу посылку в течение 1-2 рабочих дней.Мы можем изменить способ доставки: с учетом таможни, удаленного адреса и скорости доставки.

Гарантия и возврат

Наш магазин предоставляет бесплатную замену заказов в течение 30 дней с даты поставки. Для заказов от 1 до 12 месяцев, вы должны заплатить некоторые части стоимости заказа для замены. При заказе старше 12 месяцев мы дадим небольшие скидки.

Наше сервисное время

Наше рабочее время с понедельника по пятницу с 9:00 до 18:30 по пекинскому времени. Все заказы не будут обработаны в выходные и праздничные дни.

Обратная связь

Пожалуйста, сначала свяжитесь с нами, если у вас возникли проблемы, я отвечу вам в течение 30 минут в рабочее время. Мы обещаем вам решить вашу проблему в течение 24 часов

Импульсный лабораторный источник питания 30V 10A 120V 3A 60V 5A Регулятор напряжения тока Лабораторный источник питания Регулируемый источник питания | |

Дорогие друзья, пожалуйста, не беспокойтесь, наш блок питания поддерживает четыре спецификации, мы отправим штепсельную вилку в соответствии с вашей страной. Пожалуйста, будьте уверены, чтобы купить!

Особенности:

1. Высокоточный светодиодный цифровой дисплей, интуитивно понятный и понятный. 2,8 см умный вентилятор, отличное рассеивание тепла, практичное продление срока службы вентилятора и снижение шума. 3.Использование передовых технологий позволяет эффективно снизить вес и удобство мобильной связи. 4. Различная защита, защита от ограничения тока (OCP), защита от перегрева (OTP), защита от перегрузки (OPP). 5. Пластиковые панели, более красивый, регулятор напряжения, тока, грубой и точной настройки для более точной настройки.

Технические параметры:

1. Входное напряжение: 220 В ± 10% при 50 Гц ± 5 Гц 110 В ± 10% при 60 Гц ± 5 Гц Переключатель или один вход напряжения 2.Выходное напряжение: DC 0- Номинальные значения V (см. Таблицу I) 3. Выходной ток: постоянный ток 0-А (см. Таблицу I) 4. Точность отображения: ± 1% ± 1 слово (три / три с половиной цифрового дисплея, разрешение по напряжению 0,1 В, разрешение по току 0,1 А) ± 0,1% ± 1 слово (четыре / четыре полудиграфических дисплея, разрешение по напряжению 0,01 В, разрешение по току 0,01 А ) 5. задержка загрузки: 1-2S Задержка выключения: 1-6S (в зависимости от нагрузки) 6. Стабильность напряжения: ≤0.05% + 1 мВ 7. Текущая стабильность: ≤0,1% + 10 мА 8. Стабильность нагрузки: CV≤0,05% + 1 мВ CC≤0.05% + 10 мА 9. Пульсация и шум: CV≤10 мВ CC≤20mA (RMS) 10. Общая эффективность: ≥80% (при полной нагрузке) 11. Рабочая среда: -10 — + 40 Относительная влажность 20% -80% (без конденсации) 12. Условия хранения: -20 — + 80 Относительная влажность 20% -70% (без конденсации) 13. Проверка давления: вход — выход: 1,5 кВА / 1 минута — корпус: 1,5 кВА / 1 минута Выход — Корпус: 500 В переменного тока / 1 минута 14. Сопротивление заземления:

Список пакетов:

Мощность * 1 Шнур питания (ЕС / Великобритания / АС / США) * 1 10А выходная линия * 1 3A выходная линия * 1 Ручной * 1 Коробка * 1

Комплектация:

Мощность * 1 Шнур питания (ЕС / Великобритания / АС / США) * 1 Выходная строка * 1 Ручной * 1 Коробка * 1

О пересылке

Мы отправим вашу посылку в течение 1-2 рабочих дней.Мы можем изменить способ доставки: с учетом таможни, удаленного адреса и скорости доставки.

Гарантия и возврат

Наш магазин предоставляет бесплатную замену заказов в течение 30 дней с даты поставки. Для заказов от 1 до 12 месяцев, вы должны заплатить некоторые части стоимости заказа для замены. При заказе старше 12 месяцев мы дадим небольшие скидки.

Наше сервисное время

Наше рабочее время с понедельника по пятницу с 9:00 до 18:30 по пекинскому времени. Все заказы не будут обработаны в выходные и праздничные дни.

Обратная связь

Пожалуйста, сначала свяжитесь с нами, если у вас возникли проблемы, я отвечу вам в течение 30 минут в рабочее время. Мы обещаем вам решить вашу проблему в течение 24 часов

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
