Как определить катод и анод + описание
Среди терминологии в сфере электрики встречаются такие понятие, как катод и анод. Это может касательно источников питания, химии, физики и гальваники. Термин может встречаться еще и в вакуумной и полупроводниковой электронике. Им можно обозначать выводы или даже контакты устройства, а еще, каким электрическим знаком они будут обладать.
В данной статье вы узнаете о том, что это такое, а еще как определить катод и анод в диоде, электролизере, у батарейки, где в них плюс, а где минус.
Содержание:
В сфере электрохимии есть пару основных разделов:
- Элементы гальваники – производство электрической энергии благодаря счету химической реакции. К подобным элементам можно отнести аккумуляторы и батарейки. Их также часто называют химическим токовым источником.
- Электролиз – воздействие на реакцию химического типа электрической энергией, иными словами – посредством источника питания запускается определенная реакция.
Предлагаем рассмотреть окислительно-восстановительные реакции в элементах гальванического типа, и тогда такие процессы происходят на его электродах?
Отсюда возникнет вопрос – где минус, а где плюс у батарейки? Исходя из определения, у гальванических элементов анод будет отдавать электроды.
Обратите внимание, что в ГОСТе 15596-82 дано официальная формулировка наименований вывод источников тока химического типа, если кратко, то плюс будет только на катоде, а минус на аноде.
В таком случае будет рассматриваться протекание электричества по проводнику внешних цепей от окислителя (то есть катода) к аноду, а именно к восстановителю.
Так как электроны в цепи будут течь от минуса до плюса, а электричество наоборот, и в таком случае катод будет являться плюсом, а анод минусом. Кстати, ток всегда будет втекать в анод.
Такие процессы походи и обратные гальваническим элементам, так как тут не энергия попадает за счет реакции химического характера, а даже наоборот – химическая реакция будет происходить благодаря внешнему источнику электричества. В таком случае плюсом источника питания все еще будут называть катодом, а минус анодом. А вот контакты заряжаемого элемента гальваники или электроды электролизера уже способны носить противоположные наименования, и следует разобраться, почему.
Важно! При разряде элемента гальваники элемента анод является минусом, а катод плюсом, при зарядке все будет наоборот.
Так как ток от положительного вывода источника питания будет поступать на положительный вывод аккумулятора – последний кстати уже не сможет быть катодом. Ссылаясь на сказанное выше, можно сделать выводы, что в таком случае аккумуляторные электроды при зарядке символически меняют местами. В таком случае через электрод заряжаемого элемента гальваники, в который втекает ток электричества, называют анодом. Итак, при зарядке плюс аккумулятора станет анодом, а минус будет катодом.
Процессы металлического осаждения в результате реакции химического типа под действием электрического тока (при процессе электролиза) называют гальванотехникой. Получается, что мир начал получать золоченные, посеребренные, хромированные или даже покрытые иными металлами украшения, а еще детали. Такой процесс применяют в роли декоративных, а еще в прикладных целях – для того, чтобы улучшать устойчивость к коррозии разных узлов и механизмов агрегатов. Метод работы действия установок для нанесения покрытия гальванического типа будет лежать в применении растворов солей элементов, которыми станут покрывать деталь, в роли электролита.
Определить, где анод, а где катод в гальванике тоже важно. Именно в этом случае анод будет являться электродом, к которому подключаются положительный вывод источника питания, а получается, катод в таком случае станет минусом. При этом металл будет осаждаться (восстанавливаться) на минусовом электроде (речь идет про реакцию восстановления). Получается, что есть вы желаете изготовить позолоченное кольцо собственноручно – подключите к нему отрицательный вывод блочка питания и поместите в емкость с требуемым растворителем.

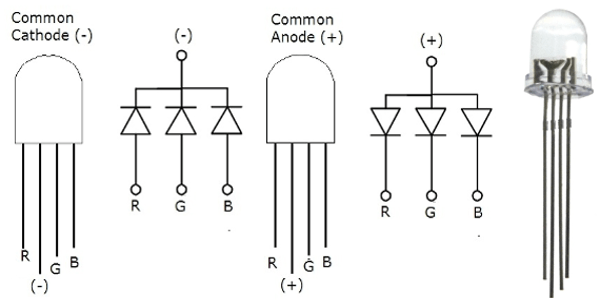

Ножки или электроды полупроводниковых, а еще вакуумных электронных устройств крайне часто называют катодом и анодом. Предлагаем рассмотреть условное обозначение графического типа полупроводникового диода по схеме. Как видите, анод у диода подключают до плюса батареи. Он так называется по той причине – в такой вывод у диода в любом случае будет втекать ток. На настоящем элементе на катоде будет маркировка в воде точки или полоски. Со светодиодом все аналогично, и на 0.
5 см светодиодах внутренности видны через колбу. Та половина, что больше является катодом. Аналогичным образом будет обстоять ситуация даже с тиристором, назначение вывод и однополярное использование таких трехногих компонентов делает его управляемым диодом.
У диода вакуумного типа анод тоже обычно подключается до плюса, а катод к минусу, как изображена на схеме. Хотя при приложении напряжения обратного типа – названия элементов не поменяются, несмотря на протекание электрического тока в обратном направлении, пускай даже и незначительного. С пассивными элементами, а именно конденсаторы и резисторы, дела будут обстоять иначе. У резистора не будет выделять отдельно аноды и катоды, ток в нем может начать протекать в любом направлении. Вы сможете давать любые название для его выводов, и все зависит от ситуации, а также рассмотренной схемы. У простых неполярных конденсаторов все точно также. Реже подобное разделение по наименованиям контактов будет наблюдаться в электролитических конденсаторах.
Итак, важно подвести итоги, отвечая на вопрос – как запомнить, где плюс, а где же минус у анода и катода? Есть удобное мнемоническое правило для электролиза, аккумуляторного заряда, гальваники и приборов полупроводникового типа. У таких слов с аналогичными наименованиями одинаковое количество букв, что показано ниже. Во всех случаях, которые перечислены выше, ток будет вытекать из катода, а втекать будет в анод. Пусть вас не сбивает с толку постоянная путаница «Почему, когда у аккумулятора при заряде катод становится отрицательным, а при обычных обстоятельствах он положительный?». Следует помнить о том, что у всех элементов электроники, а еще гальванике и электрозиров – в общем у вас энергетических потребителей анодом можно называть вывод, который подключают к плюсу. На этом отличия закончатся, и теперь вам будет проще разбираться что минус, что плюс между выводами устройств и элементов. Напоследок следует посмотреть полезные видеоролике по теме статьи.
