| Технические характеристики плунжерных дросселей типа Г77 — 2. [16] |
Простейшим регулятором скорости гидродвигателя является дроссель, который может быть установлен как на линии питания двигателя — на входе ( фиг. [17]
Простейшим регулятором роста растений является этилен, который оказывает на них самое различное воздействие: угнетает рост, ускоряет абсциссию ( опадение листьев, цветов и плодов) и стимулирует созревание и цветение на соответствующих стадиях развития растений. В садоводстве химически связанный этилен используется в форме препарата этрел для ускорения созревания фруктов и облегчения их отделения. Новой областью применения этрела, которая приобретает все более важное значение, является стимулирование движения латекса у гевеи.
[18]
| Регуляторы усиления. а плавная регулировка, б регулировка скачками. [19] |
Схемы простейших регуляторов усиления ( с плавной и ступенчатой регулировками) представлены на рис. 10.22. Заметим, что эти регуляторы усиления вносят наибольшие частотные искажения, когда движок стоит посередине. [20]
Схема простейшего регулятора времени типа РВТ, обеспечивающего задание четырех операций: Сжатие, Сварка, Проковка, Пауза, приведена на рис. 3.13. Регулятор представляет собой аналоговую СУ с времязадающим контуром RC, синхронизированным импульсами с частотой питающей сети. Схема содержит блок коммутации операций сварочного цикла, БЗВ, Ф и узел включения. [21]
| Схема регулирования потока при подаче нагнетательным насосом. [22] |
Сочетанием описанных простейших регуляторов различных параметров технологических процессов
, с выбором одного или нескольких импульсов, в практике создаются сложные схемы автоматического регулирования, находящие все большее применение в химической промышленности и, в частности, на заводах синтетического каучука.
[23]| Блок-схема автоматического регулирования. [24] |
В простейших регуляторах чувствительный элемент непосредственно воздействует на регулирующий орган, используя для перемещения последнего энергию регулируемой среды. Такие регуляторы называются регуляторами прямого действия. Примером может служить механический регулятор уровня для сепараторов. [25]
В простейших регуляторах чувствительный элемент непосредственно осуществляет перемещение регулирующего органа. В этих регуляторах энергия, необходимая для изменения положения регулирующего органа, поступает непосредственно от чувствительного элемента. Следует отметить, что реакция регулирующего органа на чувствительный элемент снижает чувствительность этого элемента, в результате чего ухудшается качество регулирования. [26]

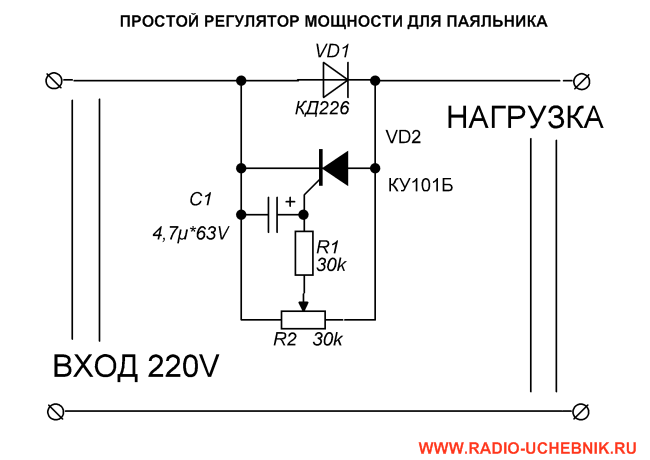

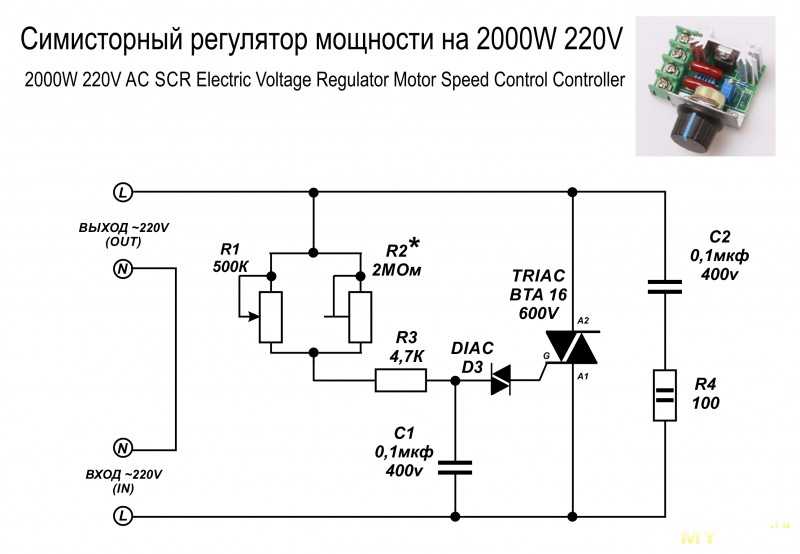

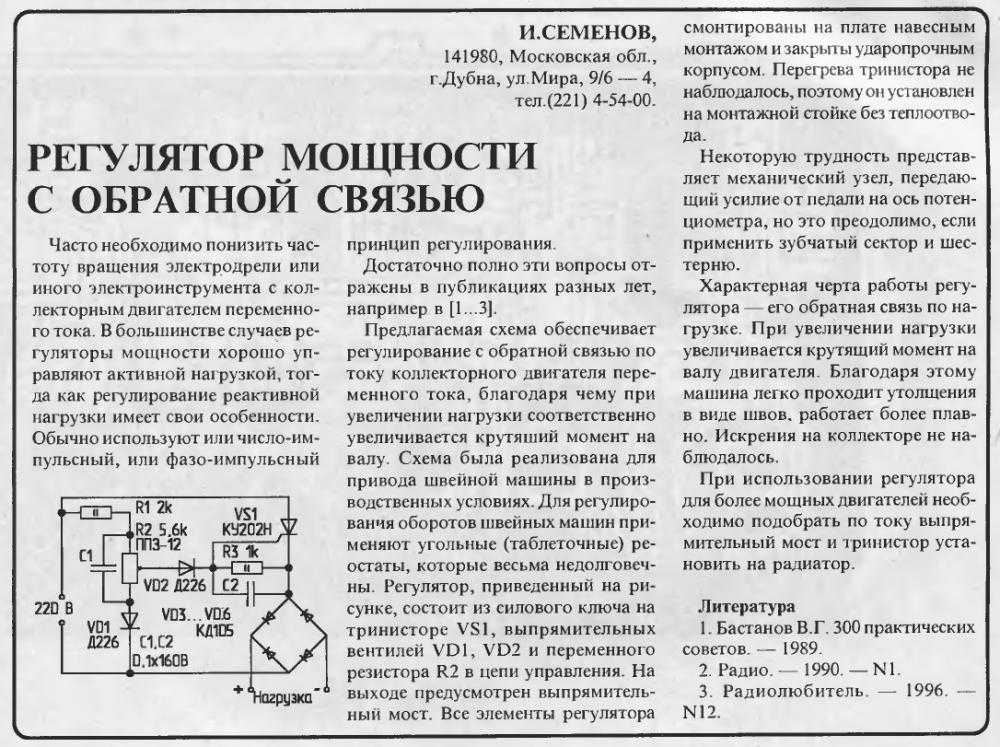

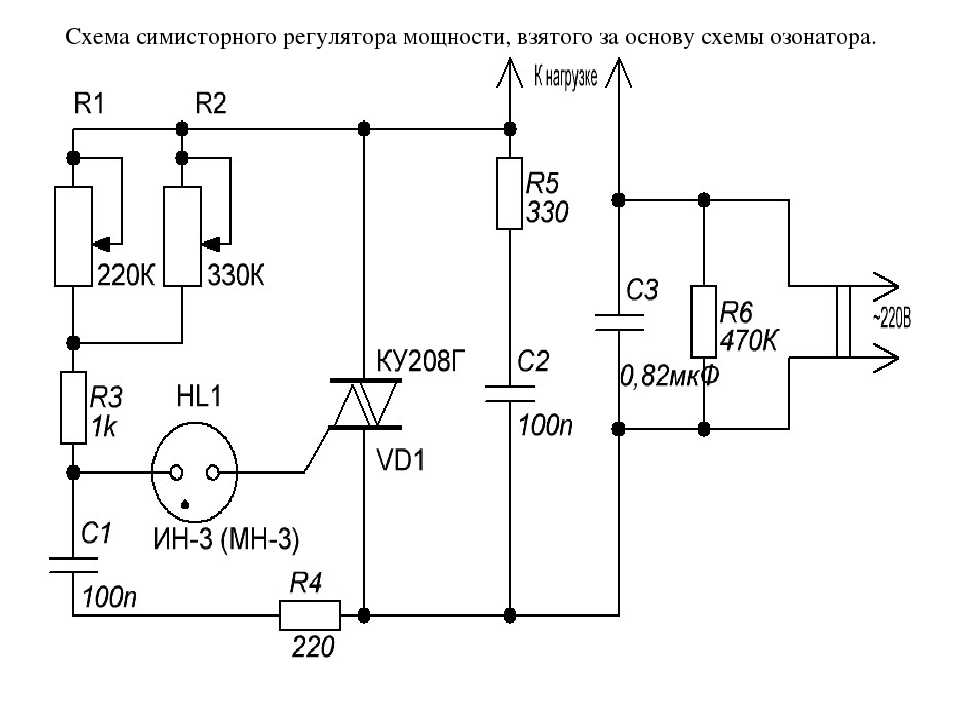

Дроссель насыщения в качестве датчика тока. | Управление тиристором от одно.
[27] |
В простейшем регуляторе может быть применен МУ, выполненный по однофазной нереверсивной схеме. Однако применение реверсивного МУ обеспечивает лучшее быстродействие электропривода как при набросе, так и при сбросе нагрузки. [28]
| Специальный вать на входную величину таким образом. [29] |
Страницы: 1 2 3 4 5
В данном разделе приведены описания алгоритмов работы и законы регулирования непрерывных П-, ПИ-, ПД-, ПИД-регуляторов с различными структурами выходного сигнала — аналоговым выходом, дискретным (импульсным) выходом или ШИМ-выходом (широтно импульсным модулированным сигналом).
Классификация систем автоматического регулирования (САР) приведена в таблице 1 в «Классификация систем автоматического регулирования».
Типовые регуляторы и регулировочные характеристики
Для регулирования объектами управления, как правило, используют типовые регуляторы, названия которых соответствуют названиям типовых звеньев (описание типовых звеньев представлено в разделе 2.4):
На практике данные простейшие П, И, Д регуляторы комбинируются в регуляторы вида ПИ, ПД, ПИД (см. рис.1):
Рисунок 1 — Виды непрерывных регуляторов
В зависимости от выбранного вида регулятор может иметь пропорциональную характеристику (П), пропорционально-интегральную характеристику (ПИ), пропорционально-дифференциальную характеристику (ПД) или пропорционально-интегральную (изодромную) характеристику с воздействием по производной (ПИД-регулятор).
ПИД-регулятор представляет собой сочетание П-, И- и Д-регуляторов. Передаточная функция ПИД-регулятора: Wпид(s) = K1 + K0 / s + K2 s.
Наиболее часто используется ПИД-регулятор, поскольку он сочетает в себе достоинства всех трех типовых регуляторов.
В данном разделе приведены структурные схемы непрерывных регуляторов с аналоговым выходом -рис.2, с импульсным выходом — рис.3 и с ШИМ (широтно импульсным модулированным) выходом -рис.4.
В процессе работы система автоматического регулирования АР (регулятор) сравнивает текущее значение измеряемого параметра Х, полученного от датчика Д, с заданным значением (заданием SP) и устраняет рассогласование регулирования E (B=SP-PV). Внешние возмущающие воздействия Z также устраняются регулятором. Работа приведенных структурных схем отличается методом формирования выходного управляющего сигнала регулятора.
Непрерывный регулятор с аналоговым выходом
Структурная схема непрерывного регулятора с аналоговым выходом приведена на рис.2.
Выход Y регулятора АР (например, сигнал 0-20мА, 4-20мА, 0-5мА или 0-10В) воздействует через электропневматический преобразователь Е/Р сигналов (например, с выходным сигналом 20-100кПа) или электропневматический позиционный регулятор на исполнительный элемент К (регулирующий орган).
Рисунок 2 — Структурная схема регулятора с аналоговым выходом
где:
АР — непрерывный ПИД-регулятор с аналоговым выходом,
SP — узел формирования заданной точки,
PV=X- регулируемый технологический параметр,
Е — рассогласование регулятора,
Д — датчик,
НП — нормирующий преобразователь (в современных регуляторах является входным устройством)
Y — выходной аналоговый управляющий сигнал Е/Р — электропневматический преобразователь,
К — клапан регулирующий (регулирующий орган).
Непрерывный регулятор с импульсным выходом
Структурная схема непрерывного регулятора с импульсным выходом приведена на рис.
3.
Выходные управляющие сигналы регулятора — сигналы Больше и Меньше (транзистор, реле, симистор) через контактные или бесконтактные управляющие устройства (П) воздействуют на исполнительный элемент К (регулирующий орган).
Рисунок 3 — Структурная схема регулятора с импульсным выходом
где:
АР — непрерывный ПИД-регулятор с импульсным выходом,
SP — узел формирования заданной точки,
PV=X- регулируемый технологический параметр,
Е — рассогласование регулятора,
Д — датчик,
НП — нормирующий преобразователь (в современных регуляторах является входным устройством) ИМП — импульсный ШИМ модулятор, преобразующий выходной сигнал Y в последовательность импульсов со скважностью, пропорциональной выходному сигналу: Q=\Y\/100. Сигналы Больше и Меньше — управляющие воздействия,
П — пускатель контактный или бесконтактный,
К — клапан регулирующий (регулирующий орган).
Непрерывный регулятор с ШИМ (широтно импульсным модулированным) выходом
Структурная схема непрерывного регулятора с ШИМ (широтно импульсным модулированным) выходом приведена на рис.
4.
Выходной управляющий сигнал регулятора (транзистор, реле, симистор) через контактные или бесконтактные управляющие устройства (П) воздействуют на исполнительный элемент К (регулирующий орган).
Непрерывные регуляторы с ШИМ выходом широко применяются в системах регулирования температуры, где выходной управляющий симисторный элемент (или твердотельное реле, пускатель) воздействуют на термоэлектрический нагреватель ТЭН, или вентилятор.
Рисунок 4 — Структурная схема регулятора с ШИМ выходом
АР — непрерывный ПИД-регулятор с импульсным ШИМ выходом,
SP — узел формирования заданной точки,
PV=X- регулируемый технологический параметр,
Е — рассогласование регулятора,
Д — датчик,
НП — нормирующий преобразователь (в современных регуляторах является входным устройством) ШИМ — импульсный ШИМ модулятор, преобразующий выходной сигнал Y в последовательность импульсов со скважностью, пропорциональной выходному сигналу: Q=\Y\/100.
П — пускатель контактный или бесконтактный,
К — клапан регулирующий (регулирующий орган).
Выходной сигнал регулятора должен быть согласован с исполнительным механизмом и исполнительным устройством.
В соответствии с видом привода и исполнительным механизмом необходимо использовать выходное устройство непрерывного регулятора соответствующего типа, см. таблицу 1.
Таблица 1 — Согласование выходных устройств непрерывных регуляторов
| Выходное устройство непрерывного регулятора | Тип выходного устройства | Закон регулирования | Исполнительный механизм или устройство | Вид привода | Регулирующий орган |
|---|---|---|---|---|---|
| Аналоговый выход | ЦАП с выходом 0-5мА, 0-20мА, 4-20мА, 0-10В | П-, ПИ-,ПД-, ПИД-закон | Преобразователи и позиционные регуляторы электро-пневматические и гидравлические | Пневматические исполнительные приводы (с сжатым воздухом в качестве вспомогательной энергии) и электропневматические преобразователи сигналов или электропневматические позиционные регуляторы, электрические (частотные привода) | |
| Импульсный выход | Транзистор, реле, симистор | П-, ПИ-, ПД-, ПИД-закон | Контактные (реле) и бесконтактные (симисторные) пускатели | Электрические приводы (с редуктором), в т. ч. реверсивные |
|
| ШИМ выход | П-, ПИ-, ПД-, ПИД-закон | Контактные (реле) и бесконтактные (симисторные) пускатели | Термоэлектрический нагреватель(ТЭН) и др. |
Одной из динамических характеристик обьекта управления является его переходная характеристика -реакция обьекта на единичное ступенчатое воздействие (см. Динамические характеристики), например, изменение заданной точки регулятора.
В данном разделе приведены переходные процессы системы управления при единичном ступенчатом изменении заданной точки при использовании регуляторов с различным законом регулирования.
Если на вход регулятора подается скачкообразная функция изменения заданной точки — см. рис. 5, то на выходе регулятора возникает реакция на единичное ступенчатое воздействие в соответствии с характеристикой регулятора в функции времени.
Рисунок 5 — Единичное ступенчатое воздействие скачкообразная функция изменения заданной точки регулятора
Параметрами П-регулятора являются коэффициент усиления Кр и рабочая точка Y0. Рабочая точка Y0 определяется как значение выходного сигнала, при котором рассогласование регулируемой величины равно нулю. При влиянии возмущающих воздействий возникает, в зависимости от Y0, отклонение регулирования.
Рисунок 6 — П-регулятор. Реакция на единичное ступенчатое воздействие
В отличие от П-регулятора у ПИ-регулятора, благодаря интегральной составляющей, исключается отклонение регулирования.
Параметром интегральной составляющей является время интегрирования Ти.
Рисунок 7 — ПИ-регулятор. Реакция на единичное ступенчатое воздействие
У ПД-регуляторов пропорциональная составляющая накладывается на затухающую дифференциальную составляющую.
Д-составляющая определяется через усиление упреждения Уд и время дифференцирования Тд.
Рисунок 8 — ПД-регулятор. Реакция на единичное ступенчатое воздействие
Б лагодаря дополнительному подключению Д-составляющей ПИД-регулятор достигает улучшения динамического качества регулирования.
См. ПИ-регулятор, ПД-регулятор.
Рисунок 9 — ПИД-регулятор. Реакция на единичное ступенчатое воздействие
Скачать PDF
Регулятор напряжения генерирует фиксированное выходное напряжение заданной величины, которое остается постоянным независимо от изменений входного напряжения или условий нагрузки. Регуляторы напряжения бывают двух типов: линейные и импульсные.
В линейном регуляторе используется активное (BJT или MOSFET) проходное устройство (последовательное или шунтовое), управляемое дифференциальным усилителем с высоким коэффициентом усиления.
Он сравнивает выходное напряжение с точным эталонным напряжением и регулирует проходное устройство для поддержания постоянного выходного напряжения.
Импульсный стабилизатор преобразует входное постоянное напряжение в коммутируемое напряжение, подаваемое на силовой МОП-транзистор или биполярный транзисторный транзистор. Отфильтрованное выходное напряжение переключателя питания подается обратно в схему, которая управляет временем включения и выключения переключателя питания, так что выходное напряжение остается постоянным независимо от входного напряжения или изменения тока нагрузки.
Существует три распространенные топологии: buck (понижающая), boost (повышающая) и buck-boost (повышающая/понижающая). Другие топологии включают обратноходовую, SEPIC, Cuk, двухтактную, прямую, полномостовую и полумостовую топологии.
Более высокие частоты переключения означают, что регулятор напряжения может использовать катушки индуктивности и конденсаторы меньшего размера.
Потери возникают из-за мощности, необходимой для включения и выключения MOSFET, которые связаны с драйвером затвора MOSFET. Кроме того, потери мощности в МОП-транзисторах происходят из-за того, что для переключения из состояния проводимости в состояние непроводимости требуется конечное время. Потери также связаны с энергией, необходимой для зарядки и разрядки емкости затвора MOSFET между пороговым напряжением и напряжением затвора.
Рассеиваемая мощность линейного стабилизатора прямо пропорциональна его выходному току при заданном входном и выходном напряжении, поэтому типичный КПД может составлять 50% или даже ниже. Используя оптимальные компоненты, импульсный регулятор может достигать КПД в диапазоне 90%. Однако выходной шум линейного стабилизатора намного ниже, чем у импульсного стабилизатора с такими же требованиями к выходному напряжению и току.
Как правило, импульсный регулятор может работать с более высокими токовыми нагрузками, чем линейный регулятор.
Импульсные стабилизаторы требуют средств для изменения их выходного напряжения в ответ на изменения входного и выходного напряжения. Один из подходов заключается в использовании ШИМ, который управляет входом соответствующего выключателя питания, который управляет временем включения и выключения (рабочим циклом). Во время работы отфильтрованное выходное напряжение регулятора подается обратно на ШИМ-контроллер для управления рабочим циклом. Если отфильтрованный выход имеет тенденцию к изменению, обратная связь, подаваемая на ШИМ-контроллер, изменяет рабочий цикл для поддержания постоянного выходного напряжения.
К основным параметрам относятся входное напряжение, выходное напряжение и выходной ток. В зависимости от приложения могут быть важны и другие параметры, такие как пульсации выходного напряжения, переходная характеристика нагрузки, выходной шум и КПД.
Важными параметрами для линейного стабилизатора являются падение напряжения, PSRR (коэффициент ослабления источника питания) и выходной шум.
Загрузить инструменты проектирования управления питанием
СКАЧАТЬ PDF
Получайте ценные ресурсы прямо на свой почтовый ящик — рассылка раз в месяц
Подписаться
Мы ценим вашу конфиденциальность
Регулятор напряжения представляет собой схему, которая создает и поддерживает фиксированное выходное напряжение независимо от изменений входного напряжения или условий нагрузки.
Регуляторы напряжения (VR) поддерживают напряжение от источника питания в диапазоне, совместимом с другими электрическими компонентами. Хотя регуляторы напряжения чаще всего используются для преобразования мощности постоянного тока в постоянный, некоторые из них также могут выполнять преобразование мощности переменного тока в переменный или переменный в постоянный.
В этой статье речь пойдет о регуляторах напряжения постоянного/постоянного тока.
Существует два основных типа регуляторов напряжения: линейные и импульсные. Оба типа регулируют напряжение в системе, но линейные стабилизаторы работают с низким КПД, а импульсные стабилизаторы — с высоким КПД. В высокоэффективных импульсных стабилизаторах большая часть входной мощности передается на выход без рассеяния.
В линейном регуляторе напряжения используется активное проходное устройство (например, BJT или MOSFET), которое управляется операционным усилителем с высоким коэффициентом усиления. Чтобы поддерживать постоянное выходное напряжение, линейный регулятор регулирует сопротивление проходного устройства, сравнивая внутреннее опорное напряжение с дискретизированным выходным напряжением, а затем сводя ошибку к нулю.
Линейные регуляторы представляют собой понижающие преобразователи, поэтому по определению выходное напряжение всегда ниже входного.
Однако у этих стабилизаторов есть несколько преимуществ: они, как правило, просты в конструкции, надежны, экономичны, имеют низкий уровень шума и пульсации выходного напряжения.
Для работы линейных регуляторов, таких как MP2018, требуется только входной и выходной конденсатор (см. рис. 1) . Их простота и надежность делают их интуитивными и простыми устройствами для инженеров, и часто они очень рентабельны.
Рис. 1: Линейный регулятор MP2018
Схема импульсного регулятора, как правило, более сложная для проектирования, чем линейный регулятор, и требует выбора номиналов внешних компонентов, настройки контуров управления для обеспечения стабильности и тщательной компоновки схемы.
Импульсные регуляторы могут быть понижающими преобразователями, повышающими преобразователями или их комбинацией, что делает их более универсальными, чем линейные регуляторы.
Преимущества импульсных стабилизаторов заключаются в том, что они высокоэффективны, имеют лучшие тепловые характеристики и могут поддерживать более высокие токи и более широкие приложения V IN / V OUT .
Они могут достигать эффективности более 95% в зависимости от требований приложения. В отличие от линейных стабилизаторов, для импульсной системы питания могут потребоваться дополнительные внешние компоненты, такие как катушки индуктивности, конденсаторы, полевые транзисторы или резисторы обратной связи. ВЧ920 является примером импульсного регулятора, который обеспечивает высокую надежность и эффективное регулирование мощности (см. фиг. 2) .
Рис. 2. Импульсный регулятор HF920
Одним из основных недостатков линейных регуляторов является то, что они могут быть неэффективными, поскольку в некоторых случаях рассеивают большое количество энергии. Падение напряжения линейного регулятора сравнимо с падением напряжения на резисторе. Например, при входном напряжении 5 В и выходном напряжении 3 В между клеммами возникает падение на 2 В, а КПД ограничен 3 В/5 В (60%). Это означает, что линейные регуляторы лучше всего подходят для приложений с более низким V IN / V OUT дифференциалы.
Важно учитывать предполагаемое рассеивание мощности линейного регулятора при применении, поскольку использование более высоких входных напряжений приводит к высокому рассеиванию мощности, что может привести к перегреву и повреждению компонентов.
Другим ограничением линейных стабилизаторов напряжения является то, что они могут выполнять только понижающее (понижающее) преобразование, в отличие от импульсных стабилизаторов, которые также обеспечивают повышающее (повышающее) и повышающе-понижающее преобразование.
Импульсные стабилизаторы очень эффективны, но некоторые недостатки включают то, что они, как правило, менее рентабельны, чем линейные регуляторы, больше по размеру, более сложны и могут создавать больше шума, если их внешние компоненты не выбраны тщательно. Шум может быть очень важен для данного приложения, так как шум может влиять на работу и характеристики схемы, а также на характеристики электромагнитных помех.
Существуют различные топологии линейных и импульсных регуляторов.
Линейные регуляторы часто полагаются на топологии с малым падением напряжения (LDO). Импульсные стабилизаторы бывают трех распространенных топологий: понижающие преобразователи, повышающие преобразователи и повышающе-понижающие преобразователи. Каждая топология описана ниже:
Одной из популярных топологий для линейных регуляторов является регулятор с малым падением напряжения (LDO). Линейные стабилизаторы обычно требуют, чтобы входное напряжение было как минимум на 2 В выше выходного напряжения. Однако регулятор LDO предназначен для работы с очень небольшой разницей напряжений между входными и выходными клеммами, иногда всего 100 мВ.
Понижающие преобразователи (также называемые понижающими преобразователями) потребляют более высокое входное напряжение и производят более низкое выходное напряжение. И наоборот, повышающие преобразователи (также называемые повышающими преобразователями) потребляют более низкое входное напряжение и производят более высокое выходное напряжение.
Понижающе-повышающий преобразователь представляет собой одноступенчатый преобразователь, который сочетает в себе функции понижающего и повышающего преобразователя для регулирования выходного напряжения в широком диапазоне входных напряжений, которые могут быть больше или меньше выходного Напряжение.
Четыре основных компонента линейного регулятора — проходной транзистор, усилитель ошибки, источник опорного напряжения и резисторная цепь обратной связи. Один из входов усилителя ошибки устанавливается двумя резисторами (R1 и R2) для контроля выходного напряжения в процентах. Другой вход представляет собой стабильное опорное напряжение (V REF ). Если замеренное выходное напряжение изменяется относительно V REF , усилитель ошибки изменяет сопротивление проходного транзистора для поддержания постоянного выходного напряжения (V OUT ).
Для работы линейных регуляторов обычно требуется только внешний входной и выходной конденсатор, что упрощает их реализацию.
С другой стороны, импульсный регулятор требует больше компонентов для создания цепи. Силовой каскад переключается между V IN и землей для создания пакетов заряда для доставки на выход. Подобно линейному регулятору, имеется операционный усилитель, который считывает выходное напряжение постоянного тока из цепи обратной связи и сравнивает его с внутренним опорным напряжением. Затем сигнал ошибки усиливается, компенсируется и фильтруется. Этот сигнал используется для модуляции рабочего цикла ШИМ, чтобы вернуть выход в режим регулирования. Например, если ток нагрузки быстро увеличивается и вызывает падение выходного напряжения, контур управления увеличивает рабочий цикл ШИМ, чтобы обеспечить больший заряд нагрузки и вернуть шину в режим регулирования.
Линейные регуляторы часто используются в приложениях, которые чувствительны к стоимости, шуму, слабому току или ограниченному пространству. Некоторые примеры включают бытовую электронику, такую как наушники, носимые устройства и устройства Интернета вещей (IoT).
Например, в таких приложениях, как слуховой аппарат, может использоваться линейный регулятор, поскольку в них нет переключающего элемента, который может создавать нежелательные шумы и мешать работе устройства.
Кроме того, если разработчики в основном заинтересованы в создании недорогого приложения, им не нужно так беспокоиться о рассеиваемой мощности, и они могут положиться на линейный регулятор.
Импульсные регуляторы выгодны для более общих применений и особенно полезны в приложениях, требующих эффективности и производительности, таких как потребительские, промышленные, корпоративные и автомобильные приложения (см. рис. 3) . Например, если приложение требует большого понижающего решения, лучше подойдет импульсный регулятор, так как линейный регулятор может создавать рассеивание высокой мощности, которое может повредить другие электрические компоненты.
Рисунок 3: Понижающий регулятор MPQ4430-AEC1
Некоторые из основных параметров, которые следует учитывать при использовании регулятора напряжения, — это входное напряжение, выходное напряжение и выходной ток.
Эти параметры используются для определения того, какая топология VR совместима с IC пользователя.
Другие параметры, включая ток покоя, частоту переключения, тепловое сопротивление и напряжение обратной связи, могут иметь значение в зависимости от применения.
Ток покоя важен, когда эффективность в режиме малой нагрузки или в режиме ожидания является приоритетом. При рассмотрении частоты коммутации в качестве параметра максимизация частоты коммутации приводит к меньшим системным решениям.
Кроме того, тепловое сопротивление имеет решающее значение для отвода тепла от устройства и рассеивания его по системе. Если в состав контроллера входит внутренний МОП-транзистор, то все потери (кондуктивные и динамические) рассеиваются в корпусе и должны учитываться при расчете максимальной температуры ИС.
Напряжение обратной связи — еще один важный параметр, который необходимо проверить, поскольку он определяет минимальное выходное напряжение, которое может поддерживать регулятор напряжения.
Стандартно смотреть на опорные параметры напряжения. Это ограничивает более низкое выходное напряжение, точность которого влияет на точность регулирования выходного напряжения.
Чтобы правильно выбрать регулятор напряжения, разработчик должен сначала понять его ключевые параметры, такие как V IN , V OUT , I OUT , системные приоритеты (например, эффективность, производительность, стоимость) и любые дополнительные ключевые функции, такие как индикация исправности (PG) или включение управления.
После того как разработчик определил эти требования, используйте таблицу параметрического поиска, чтобы найти лучшее устройство, отвечающее заданным требованиям. Таблица параметрического поиска является ценным инструментом для проектировщиков, поскольку она предлагает различные функции и пакеты, доступные для соответствия требуемым параметрам вашего приложения.
Каждое устройство MPS поставляется с техническим описанием, в котором указано, какие внешние детали необходимы, и как рассчитать их значения для достижения эффективной, стабильной и высокопроизводительной конструкции.
