Вид сверху:
Вид снизу:
Сдул детали с одной платы, вот она:
Даташит
Реф. схема:
Фактический холостой ток 4х плат составил 30мА при 12В.
Использовал вот эти холдеры:
Модули не имеют теплового контакта с основной платой.
Это моя первая ошибка.
Взял 4 полностью разряженных 18650 и поставил на зарядку. Через 10 минут получаю на первом канале:
Касаясь дросселей других каналов — я получаю ожог…
У умершей платы произошло межвитковое к.з. в дросселе из-за его температуры, потом ушла микросхема.
Решил проверить температуру дросселя номер 2 но вне платы:
Получилось 42 градуса на дросселе и 76 градусов сверху корпуса микросхемы.
Вот оно что, «бобина» была не виновата, бобину грела через дорожки микросхема-идиот 🙂
Моя ошибка номер 3: отсутствие прототипирования.
Запаяв плату с TP5100 земляным полигоном вниз я отрезал себе путь от замера температуры на термалпаде микросхемы снизу, и пошел по неправильному пути замены дросселей.
Кстати вот, что творится на дросселе:
UPD:
Смотрите термовидео и всё станет понятно: диод, шунт, микросхема разогревают всё… Приз симпатий передаю Hector-y!
UPD2:
Вынес на проводах шунт, диод, дроссель.
7 минут на 2А, замер снова термопарой с термопастой.
Результат:
Шунт: 60 градусов.
Дроссель: 43 градуса.
Диод: 60 градусов. Причем диод digikey-евский PMEG6030EP,115. На термовидео — штатный диод.
Микросхема на плате, замер сверху: 70 градусов.
| http://club.dns-shop.ru/Doing/blog/%D0%90%D0%BA%D0%BA%D1%83%D0%BC%D1%83%D0%BB%D1%8F%D1%82%D0%BE%D1%80%D1%80%D1%8B-%D0%BA%D0%B0%D0%BA-%D0%B3%D0%BE%D1%82%D0%BE%D0%B2%D0%B8%D1%82%D1%8C-%D0%B8-%D1%81-%D1%87%D0%B5%D0%BC-%D0%BF%D0%BE%D0%B4%D0%BE%D0%B2%D0%B0%D1%82%D1%8C/ Тут начинается самое вкусное: Ведь это он на пару со своим братом литий полимером, питает ваш мобильник, ваш ноутбук, и многое другое. Его сильные стороны*большая плотность заряда *Возможность заряда большими токами (то есть его можно зарядить достаточно быстро) *В виде полноценной АКБ не требует обслуживания (но об этом чуть ниже ) *Низкий саморазряд *Терпит большие токи разряда минусы*не любит минусовых температур. *не любит полного разряда, дохнет тут же. *при полном заряде теряет емкость (тут требуется емкое пояснение и оно будет ниже ) Li-pol литий полимерный Это продвинутая версия Li-ion, в частности Li-pol не имеют жесткого (металлического корпуса) что делает их тонкими и легкими. Где то тут нужно сказать о том что «расскачка» li pol аккумуляторов бесполезное и бессмысленное дело, так как LI pol не имеет «эффекта памяти». По сути весь его внутренний мир укутан в жесткий целлофан, это же является как плюсом так и минусом, повредить его не так уж и сложно, а удачно поврежденный литийполимер способен возгореться, а горят они достаточно ярко и сильно. Тут я сделаю отступление, в интернете можно часто встретить информацию что литийполимеры имеют малый срок жизни (это не совсем так ), ведь процесс не стоит на месте и появляются аккумуляторы все большей и большей плотности и более увеличенной живучестью. По личному опыту могу сказать многое зависит от качества самого Li pol, в среднем качественный Li pol держит смело 3 -4 года а то и все 5 лет до начала ощутимой потери емкости (как правило потеря емкости происходит постепенно ).  Также в интернете есть статьи про использование литийполимеров где всячески пугают потребителя мол постоянно заряжаемый Li pol проживет дольше, вот например где есть такая табличка и мол аккумулятор разряженный полностью проживет 500 циклов заряда, а аккумулятор разряженный на 90% проживет 4700 циклов заряда, бредом я это конечно назвать не могу, так как доля правды в этом есть, но есть вещи которые просто не учтены совсем: 1 100% заряженные Li pol теряют емкость (так называемый эффект старения ) 2 Если опираясь на эту табличку добавить еще параметр «время разряда» и «частоту заряда» то в конечных расчетах вы получите приблизительно одно и тоже время жизни Li pol аккумулятора 3 Многие статьи по использованию Li pol написаны для людей кто использует чистые «банки» (и мало где это упоминается) И так что такое чистая «банка» или кто стоит на страже вашего аккумулятораВ каждом Li pol аккумуляторе (далее АКБ) есть эдакий страж который защищает вашу АКБ от неправильной эксплуатации, продлевая ей жизнь. И так встречайте: Контроллер заряда Li pol Li ion батареи или Protection IC for Cell Battery Pack
Тут отмечу что данную микросхему обмануть не вскрывая и не воздействуя на нее на прямую невозможно, так что переживать о том что ваш аккумулятор сдохнет от перезаряда или глубокого разряда не стоит, но и не стоит забывать о дефектах всякое бывает. Так же встречал заблуждение что контроллер питания в смартфоне контролирует заряд разряд акб и мол если он врет уровень заряда который отображает на экране телефона (смартфона и т.д)то АКБ при заряде может быть перезаряжена — это не так, то есть даже если в телефоне батарея встроена (несъемная ) она все равно имеет свой контроллер а контроллер питания смартфона (телефона) следит за энергопотреблением аппарата, и собирает статистику из которой указывает заряд батареи, бывает и так что они совмещены но это не значит что если он показывает неверный уровень заряда то батарея будет перезаряжена или глубоко разряжена.  Постараюсь доступно рассказать как это работает:
Чистый Li pol имеет свой рабочий диапазон напряжений приблизительно от 3 вольт до 4.2 вольта то есть если разряд опуститься ниже 3 вольт (точка заряда 0% ) то на Li pol это негативно скажется (глубокий разряд) , ровно так же если напряжение будет выше 4.2 вольт(точка 100 % заряда) то это уже будет перезаряд. И так, контроллер следит за этими напряжениями и когда на «банке» (1) оно равно ~ 3.2 вольта он отключает клеммы (2) тоже самое происходит если на «банке» ~ 3.8-4 вольта (эти напряжения задаются на заводе и могут колебаться как и рабочий диапазон Li pol ) хитрость тут вот в чем контроллер не допускает слишком низкого разряда оставляя 3.2 вместо 3 вольт и полного заряда 4 вольта вместо 4.2 то есть рабочий диапазон получается 10% -90%, что позволяет продлить жизнь АКБ.  Так же контроллер следит и за тем что твориться на «выходе» (4) если на выходе слишком большая нагрузка или короткое замыкание клеммы «банки» (2) отключаются. Еще контроллер заряда может «забраковать» банку, например если разряженный аккумулятор долго хранился и из за саморазряда напряжение опустилось например до ~ 2.5в то есть все шансы что вновь АКБ не заработает, контроллер просто не будет подавать напряжение на «банку» при заряде. Для начала нужно разобрать,изъять АКБ, замерить прибором (вольтметром,мультиметром) ток на клеммах (2)(дабы быть уверенным что банка жива и имеет хоть какой то заряд, если он ниже 1-2 вольта, смело в мусорку) после чего разобраться где плюс где минус, разобравшись с полярностью падать ток от блока питания,зарядника на клеммы «банки» (2) и зарядить до 3 вольт, главное чтобы сила тока блока питания,зарядника не превышала ёмкость банки и напряжение было в диапазоне 4-5вольт .  После чего можно пробовать вставить АКБ на свое законное место и попытаться зарядить штатным зарядным устройством, если АКБ начнет заряжаться, то возможно вам повезло и какая то полезная емкость все же осталась. См. Радио №11 2013 стр. 21 ЗУ для литиевого аккумулятора.(там же – ссылки на литературу) Простое зарядное устройство для литиевого аккумулятора схема http://full—chip.net/analogovaya—elektronika/76-prostoe—zaryadnoe—ustroystvo—dlya—litievogo—akkumulyatora—shema.html 21-09-2014, 16:27 Автор: max Простое зарядное устройство, позволяет правильно зарядить литиевый аккумулятор, что существенно продлит срок его службы. Зарядное устройство работает по принципу зарядки аккумулятора стабильным током до напряжения 4.15 — 4.2V. после чего переходит в режим зарядки стабильным напряжением. Технические характеристики зарядного устройства: Напряжение питания: 9 — 20 В; Номинальный ток заряда: 0,5 А; Напряжение стабилизации: 4,1 — 4,2 В Простое зарядное устройство для литиевого аккумулятора схема Настройка схемы: Все что необходимо сделать при настройке, это выставить подстроечным резистором RV1, напряжение на выходе зарядного устройства без нагрузки, для Li-ion аккумулятора 4.2V. На этом наладка закончена устройством можно пользоваться. Начальный ток заряда можно скорректировать в большую или меньшую сторону резистором R5. Обратите внимание резисторы R2 и R5 должны быть мощностью 2 Вт. Микросхему стабилизатора LM317 необходимо установить на радиатор. ОДНОВРЕМЕННАЯ ЗАРЯДКА НЕСКОЛЬКИХ ЛИТИЕВЫХ АККУМУЛЯТОРОВ Сейчас всё большую популярность набирают литиевые аккумуляторы. Теория Для последовательного соединения аккумуляторов, обычно к плюсу электрической схемы подключают положительную клемму первого последовательное соединение аккумуляторов аккумулятора. К его отрицательной клемме подключают положительную клемму второго аккумулятора и т.д. Отрицательную клемму последнего аккумулятора подключают к минусу блока. Получившаяся при последовательном соединении аккумуляторная батарея имеет ту же емкость, что и у одиночного аккумулятора, а напряжение такой батареи равно сумме напряжений входящих в нее аккумуляторов.  У литиевых аккумуляторов наоборот. Разрядка до низких напряжений вызывает деградацию химии и необратимое повреждение элемнта, с ростом внутреннего сопротивления. В общем они не защищены от перезаряда, и можно потратить много лишней энергии, резко сокращая тем самым время их службы. Если соединить несколько литиевых элементов в ряд и запитать через зажимы на обоих концах блока, то мы не можем контролировать заряд отдельных элементов. Достаточно того, что одно из них будет иметь несколько более высокое сопротивление или чуть меньшую емкость, и это звено гораздо быстрее достигнет напряжения заряда 4,2 В, в то время как остальные будут еще иметь 4,1 В. И когда напряжение всего пакета достигнет напряжение заряда, может оказаться, что эти слабые звенья заряжены до 4,3 Вольт или даже больше. С каждым таким циклом будет происходить ухудшение параметров. К тому же Li-Ion является неустойчивым и при перегрузке может достичь высокой температуры, а, следовательно, взорваться. ЗАРЯДКА Блока литиевых АККУМУЛЯТОРОВ Чаще всего на выходе источника зарядного напряжения ставится устройство, называемое «балансиром». Простейший тип балансира — это ограничитель напряжения. Он представляет из себя компаратор, сравнивающий напряжение на банке Li-Ion с пороговым значением 4,20 В. По достижении этого значения приоткрывается мощный ключ-транзистор, включенный параллельно элементу, пропускающий через себя большую часть тока заряда и превращающий энергию в тепло. На долю самой банки при этом достается крайне малая часть тока, что, практически, останавливает ее заряд, давая дозарядиться соседним. Выравнивание напряжений на элементах батареи с таким балансиром происходит только в конце заряда по достижении элементами порогового значения.Упрощённая схема балансира для АКБ
ЗАРЯДКА НЕСКОЛЬКИХ АККУМУЛЯТОРОВ — балансир Сюда подходит в принципе любой транзистор PNP, работающий в диапазоне напряжений и токов, которые нас интересуют. Если батареи должны быть заряжены током 500 мА. Расчет его мощности прост: 4,20 В х 0,5 А = 2,1 В, и столько должен потерять транзистор, что вероятно, потребует небольшого охлаждения. Для зарядного тока 1 А или больше мощность потерь, соответственно, растет, и все труднее будет избавиться от тепла. Во время теста были проверены несколько разных транзисторов, в частности BD244C, 2N6491 и A1535A — все они ведут себя одинаково. ЗАРЯДКА НЕСКОЛЬКИХ АККУМУЛЯТОРОВ — транзисторы Делитель напряжения R1 и R2 следует подобрать так, чтобы получить нужное напряжение ограничения. Для удобства вот несколько значений после применения которых, мы получим следующие результаты: R1 + R2 = Vo 22K + 33K = 4,166 В 15К + 22K = 4,204 В 47K + 68K = 4,227 В 27K + 39K = 4,230 В 39K + 56K = 4,241 В 33K + 47K = 4,255 В Схема устройства для балансировки аккумуляторов Схема устройства для балансировки аккумуляторов Это аналог мощного стабилитрона, нагруженного на низкоомную нагрузку, роль которой здесь выполняют диоды D2. Схема устройства для балансировки аккумуляторов литиевых Блоки получаются действительно маленькие, и вы можете смело устанавливать их сразу на элементе. Следует только иметь в виду, что на корпусе транзистора возникает потенциал отрицательного полюса батареи, и вы должны быть осторожны при установке систем общего радиатора — надо использовать изоляцию корпусов транзисторов друг от друга. Испытания Сразу 6 штук балансировочных блоков понадобились для одновременной зарядки 6 аккумуляторов 18650. Элементы видны на фото ниже. одновременная зарядка нескольких аккумуляторов 18650 Все элементы зарядились ровно до 4,20 вольта (напряжение были выставлены потенциометрами), а транзисторы стали горячие, хотя и обошлось без дополнительного охлаждения — зарядка током 500 мА. http://radioskot.ru/publ/zu/zarjadka_neskolkikh_akkumuljatorov/8-1-0-909 Каталог: infocenter -> %D0%AD%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%BE%D0%BF%D0%B8%D1%82%D0%B0%D0%BD%D0%B8%D0%B5 жүктеу/скачать 2.17 Mb. Достарыңызбен бөлісу: |
спросил
Изменено 3 года, 1 месяц назад
Просмотрено 7к раз

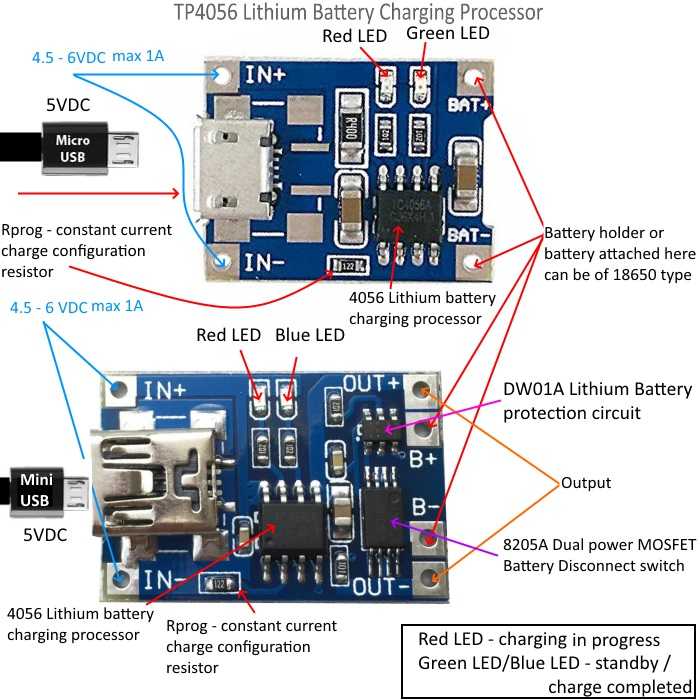

\$\начало группы\$ У меня есть пара этих дешевых зарядных модулей TP4056 и четыре литий-ионных аккумулятора 18650.
Я хочу использовать все четыре из них. Можно ли соединить выходы этих модулей так, как показано ниже (параллельно)? Подключение входов не должно быть проблемой, насколько я знаю.
Это не проблема. Это будет работать нормально, если вы не будете соединять батареи вместе (параллельно или последовательно)
\$\конечная группа\$ 3 \$\начало группы\$Я полагаю, вам следует добавить диод на выходе каждого модуля, чтобы избежать повреждения из-за того, что батарея любого модуля не работает

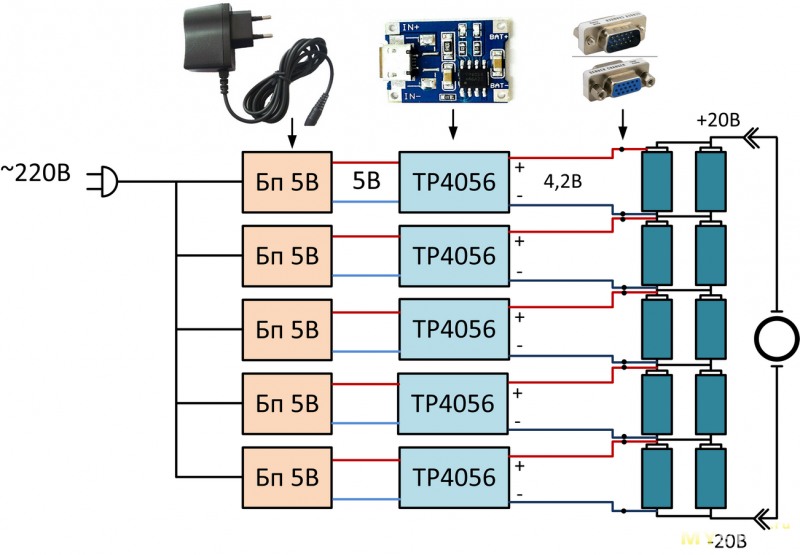

\$\конечная группа\$ \$\начало группы\$Недавно я открыл тему по этому поводу. связь Я использую 9 18650 последовательно и опускаю их, чтобы создать аккумуляторную батарею 22 В 3 А.
Вот что я узнал:
Если вы можете использовать чип, предназначенный для использования с несколькими ячейками, используйте его.
Это предназначено для использования только на одной ячейке.
, если вы должны использовать их, вы должны отключить положительный и отрицательный вход между ячейками при зарядке и наоборот (отключить выход + и — при зарядке), иначе он не будет работать (он либо взрывается, сильно нагревается или держит светодиоды). когда не следует)
Я решил использовать их, потому что у меня есть случайный набор ячеек, поэтому я не могу сделать надежный аккумулятор из них на одном контроллере.
отключение может быть выполнено только с помощью переключателей или реле, что делает его неудобным по размеру и путанице проводов.
вот мой «готовый продукт»: ссылка
плюсы:
-огромный ток зарядки (1А на ячейку против жалких нескольких ампер на обычных зарядках)
-быстрая зарядка за счет тока
-каждая ячейка имеет свой заряд/ защита от разряда
минусы:
-размер
-непрактичность
-стоимость
EDIT1: ссылка на удаленный пост появилась только у меня, поэтому я распечатал его в pdf и положил в свой дропбокс, теперь он должен работать .
Требуется, но никогда не отображается
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания и подтверждаете, что прочитали и поняли нашу политику конфиденциальности и кодекс поведения.
Если у вас есть несколько аккумуляторов, постоянно подключенных параллельно, вы можете рассматривать их как один аккумулятор с большей емкостью как для разрядки, так и для зарядки. Разделение ячеек для их зарядки слишком сложно.
Разработайте одно зарядное устройство Lion и BMS (температура отдельных ячеек покажет неисправности), которые заряжают общую емкость аккумулятора с максимально возможной скоростью.
Будут небольшие различия в элементах и ток заряда (и разряда) не будет точно одинаковым по элементам, но напряжение на клеммах всех элементов будет абсолютно одинаковым (они ведь закорочены между собой).
Наихудшая проблема, с которой вы сталкиваетесь, заключается в том, что одна ячейка может выйти из строя с разомкнутой цепью, что вынудит другие ячейки использовать более высокий зарядный ток, что может привести к каскадному отказу вашей батареи.
Если, по вашему мнению, предупреждение о температуре не является достаточно быстрым, чтобы обеспечить обнаружение отказа, вы можете установить датчик тока на эффекте Холла в каждое соединение батареи.
На основании вашего комментария:
Аккумуляторы в держателях (это дешевле, чем сваривать их между собой). Аккумуляторы находятся в корпусе и зарядка по одной ячейке(вне корпуса) не в моих интересах(так как они ниже двух печатных плат)
Вам определенно НЕ следует этого делать. Извлечение аккумуляторов из держателя/корпуса и зарядка их отдельно с помощью зарядных устройств TP4056 НЕ обеспечит согласованных напряжений на клеммах от нескольких зарядных устройств. Вы введете неконтролируемые балансировочные токи, когда снова подключите их к держателю/корпусу. Балансирующий ток, конечно, не разрушит батареи, но в зависимости от температуры каждой ячейки и напряжения на клеммах циркулирующие токи могут составлять от нескольких сотен мА до нескольких ампер.
Установка последовательных предохранителей для каждой ячейки (как предложено в комментариях) является жизнеспособным способом защиты от короткого замыкания в одной ячейке (возгорание одной ячейки в отличие от возгорания 8 ячеек … возможно). Вы, конечно, могли бы рассмотреть это.
TP4056 не может быть легко запараллелен, потому что пороговые значения напряжения и тока на клеммах будут разными для каждого чипа зарядного устройства. Однако вам может сойти с рук это в ограниченной форме, поскольку TP4056 представляет собой линейное зарядное устройство CC/CV. Я бы не советовал вам использовать более 3 простых разновидностей параллельно.
Ячейки 168650 сильно различаются, вот типичное техническое описание.
Я был бы обеспокоен тем, что если бы у вас когда-либо была неисправность, когда был установлен только один элемент батареи, вы серьезно перезаряжались бы при 3 А, особенно при отсутствии датчика температуры. Однако, если вы уверены, что ваша параллельная проводка и соединения для батареи достаточно безопасны, то 3 А может быть приемлемым зарядным током для батареи.
Особенно пальчиковые, типа 18650, на 3,7 В 3000 мА. Ни сколько не сомневаюсь, что ещё 3-5 лет, и они полностью вытеснят никель-кадмиевые. Правда остаётся открытым вопрос про их зарядку. Если со старыми АКБ всё понятно — собирай в батарею и через резистор к любому подходящему блоку питания, то тут такой фокус не проходит. Но как же тогда зарядить сразу несколько штук, не используя дорогие фирменные балансировочные ЗУ? ЗАРЯДКА НЕСКОЛЬКИХ АККУМУЛЯТОРОВ — простая схема
Минимальное увеличение напряжения вызовет очень быстрый рост тока транзистора. Во время тестов, уже при 4,22 В (превышение на 20 мВ), ток составил более 1 А.
..D5. Микросхема D1 измеряет напряжение на плюсе и минусе аккумулятора и если оно поднимается выше порога, открывает мощный транзистор, пропуская через себя весь ток от ЗУ. Как соединяется всё это вместе и к блоку питания — смотрите далее.
Таким образом, можно смело рекомендовать данный метод для одновременного заряда нескольких литиевых аккумуляторов от общего источника напряжения.
