Паяльная станция на atmega 16: Схема паяльной станции на atmega16

Содержание

Паяльная станция на atmega16

В Линукс выбор не особо, и мне этот пакет пришелся по душе, хотя. Вспомнил я, что у меня завалялся еще с года Raspberry Pi. Хороший одноплатный компьютер, я его покупал еще когда они. Схема простого осциллографа DS купленного на Али. Схема осциллографа DS Потом выложу историю его долгой сборки. И проверки на должном.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Паяльная станция с энкодером на ATMega16
  • паяльная станция с энкодером atmega16 + фен
  • ИК паяльная станция, самодельные конструкции
  • Цифровая паяльная станция 3 в 1 (DSS-1)
  • Цифровая паяльная станция своими руками (ATmega8, C)
  • Паяльная станция Accta-301

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Паяльная станция на atmega8 «DIDAV»// Почти довел до ума!

Паяльная станция с энкодером на ATMega16


В статье представлена схема USB термометра c выводом показания температуры на монитор компьютера. Микроконтроллер PIC18F имеет битный аналоговый-цифровой преобразователь. Схема питается от USB. Интерфейс для персонального компьютера — HID класса. Подобной точности вполне достаточно для отладки большинства собственных аналоговых и цифровых устройств.

Прибор позволит Вам проанализировать многие аспекты работы схем. Принципиальная схема частотомера изображена на рисунке 1. Принципиальная схема прибора Частотомер собран на […]. Схема паяльной станции исправлена ошибка светодиода , ранее стоял наоборот и не работал.

Fuse : нимание в печатка плохо разведена земля в частности у паяльника! Желательно размещать силовые компоненты полевик… на отдельной плате, плата чувствительна к наводкам! На входе стоит PTC термистор Positive Temperature Coefficient — полупроводниковый резистор с положительным температурным коэффициентом, который резко увеличивает свое сопротивление, когда превышена некоторая характеристическая температура TRef.

Защищает силовые ключи в момент включения на время зарядки конденсаторов. Диодный мост на входе для выпрямления сетевого напряжения на ток 10А. Не обошла эта участь и меня. Конструкций часов в инете сегодня конечно предостаточно, но вот часов на светодиодных матрицах почему-то среди них единицы. В тоже время, светодиодные матрицы сейчас очень сильно подешевели, и их стоимость не выше, а то и ниже, […]. При возникновении аварийной ситуации, когда напряжение сетивыйдет за допустимые пределы, устройство защиты отключает нагрузку.

Велокомпьютер представляет собой устройство,устанавливаемое на велосипед для измерения скорости, пройденного пути,и управления яркостью фары. Схема состоит из распространённогомикроконтроллера ATtiny, стандарного индикатора и несколькихдискретных элементов. Полный путь. Промежуточный путь. В гугле можно найти даташит и полное описание данного ЦАП! Есть даже готовые конструкции! Пользователь программирует устройство на включение и выключение нагрузки в определенное время.

Другими словами, пользователь может указать время включения устройства и продолжительность его работы. Библиотека устройств на микроконтроллерах Сайт тем кому не лень паять. USB термометр Простой частотомер до 40 МГц на микроконтроллере ATmega16 Принципиальная схема прибора Частотомер собран на […] Читать далее.

Паяльная станция термофен и паяльник Импульсный блок питания усилителя на IRIR Питание заряд. Измеритель параметров полупроводниковых приборов на PIC16F Матричные часы-будильник-термометр В тоже время, светодиодные матрицы сейчас очень сильно подешевели, и их стоимость не выше, а то и ниже, […] Читать далее.

Устройство защиты от критических изменений сети Вольт Велоспидометр на микроконтроллере ATtiny USB звуковая карта TOP Свежее Комментарии. Термостат для инкубатора. Термостат DS v1 Григорий: Здесь вообще кто нибудь живой есть Свежие комментарии Григорий к записи Матричные часы-будильник-термометр Григорий к записи Универсальный цифровой термометр Григорий к записи Универсальный цифровой термометр павел к записи Цифровой манометр, МК Atmega8 — LED 2х3 Григорий к записи Матричные часы-будильник-термометр.

Все права защищены.


паяльная станция с энкодером atmega16 + фен

Сейчас этот форум просматривают: Jenyasintez и гости: 5. Ремонт: Ноутбуков, Компьютеров Виртуальная лаборатория ремонта. Совместно решаема любая проблема. FAQ Личный раздел. Предыдущее посещение: менее минуты назад Текущее время: 11 окт , Правила форума Счетчик сообщений в этом форуме выключен.

Термостат для газового котла V +П.Р. (Atmega16) .. Выбор паяльной станции · Рисование и изготовление передней панели, для своих конструкций.

ИК паяльная станция, самодельные конструкции

Новокузнецк, Кемеровская обл. Логин: Пароль Забыли? Инфракрасная паяльная станция с МК-управлением. Ремонт, твик, тюнинг Микроконтроллеры. Евгений inmiddle. Список всех статей. Профиль inmiddle. Ремонтирую потихоньку Читательское голосование Статью одобрили 86 читателей.

Цифровая паяльная станция 3 в 1 (DSS-1)

Про такую штуку как клемы и удобство обслуживания тут не слышали. Надеюсь, что производитель прислушается к Вашим пожеланиям я постараюсь донести эту информацию до «прародителей» станции , и доработает станцию. Продукт постоянно развивается и с момента выхода на рынок конструкция несколько раз дорабатывалась в том числе и подставка под паяльник. Конденсатор после диодного моста сглаживает пульсации.

Запомнить меня.

Цифровая паяльная станция своими руками (ATmega8, C)

В статье представлена схема USB термометра c выводом показания температуры на монитор компьютера. Микроконтроллер PIC18F имеет битный аналоговый-цифровой преобразователь. Схема питается от USB. Интерфейс для персонального компьютера — HID класса. Подобной точности вполне достаточно для отладки большинства собственных аналоговых и цифровых устройств.

Паяльная станция Accta-301

Для точной пайки некоторых компонентов просто необходимо иметь профессиональный или полупрофессиональный инструмент. В моем случае появилась необходимость термостабильного паяльника. Готовая паяльная станция стоит приличных денег, а куча хлама в гараже не дает спокойно спать, так и родилась идея сделать свою паяльную станцию. Изначально схема имела вариант с резистором в качестве регулятора температуры. Но позже была переделана …. У меня стоит КТА с динамиком от советского карманного приемника сопротивление которого 8Ом.

Первый вариант Михиной паяльной станции был одноканальный, решил собрать двухканальную Станцию сделал блочную: Плата микроконтроллера с индикаторами и Plata PS atmega16, Платы ПС с энкодером, 49 kB.

Есть плата от стиральной машины beko. Отец при попытке поменять клапан коротнул контакты и выжег мосфет с обвязкой. Самое поганое что атмегу тоже пробило не большой кратер на корпусе.

Правила раздела Технотрепалка. Очень рекомендуем ознакомиться. Обзоры игр. Подбор паяльника, нагревателя.

Идея создания самодельной паяльной станции у меня возникла давно, но так как я программирую микроконтроллеры не более года, и на просторах интернета подходящей мне паяльной станции я не нашел, то решил сделать паяльную станцию своими руками.

Страница 36 из ОК, сфоткаю скину. Вместил в корпус от CD привода Компактно получилось:. Всем добрый вечер. Очень понравилась последняя прошивка. Хорошо держит температуру и фена, и паяльника.

Статьи сайта списком Список статей в блогах Автоматика в быту Сигнализатор утечки газа Самонаводящаяся солнечная панель. SMS управление на даче Управляемый кран клапан, смеситель , с шаговым двигателем. Контроль, управление, сигнализация. Эксплуатация асинхронного двигателя.


Паяльная станция своими руками на ATMega8

После того, как меня окончательно измучила моя паяльная станция 40 Вт неизвестного происхождения, я решился на создание паяльной станции своими руками профессионального уровня на АТМега8.

На рынке представлена недорогая продукция разных производителей (например, AIOU / YOUYUE и др.). Но у них, как правило, есть какой-то значительный дефект, либо спорный дизайн.

Предупреждаю: эта цифровая паяльная станция нужна, чтобы единственно паять, без лишних украшений типа AMOLED-дисплеев, сенсорных панелей, 50-ти режимов работы и интернет-управления.

Но все же у него будет несколько особенностей, которые вам пригодятся:

  • неактивный режим (поддерживает температуру 100-150°С, когда паяльник лежит на подставке.
  • таймер автоматического отключения, чтобы забывчивость не стала причиной пожара.
  • УАПП для отладки (только для данной сборки).
  • дополнительные разъемы на плате для подключения второго паяльника или фена.

Интерфейс достаточно прост: я сделал две кнопки, поворотный регулятор и ЖК-дисплей 16х2 (HD44780).

Для чего делать станцию самому

Причин, по которым представленные на рынке станции, не вызывают доверия, несколько: никогда нельзя знать наверняка, что вы приобрели хорошее изделие, до тех пор, пока оно не пройдет полный тест-драйв; пока вы не разберёте станцию, чтобы увидеть и оценить начинку и качество сборки; и, наконец, вы не можете пообщаться с другими владельцами этой же модели, чтобы поделиться впечатлениями и обсудить плюсы и минусы станции из-за того, что многие компании выпускают свою продукцию на рынок под новыми брендами каждые пару лет.

Пару лет назад я приобрел паяльную станцию через интернет, и, хотя работает она до сих пор хорошо, я устал работать с ней из-за дурацкого дизайна (короткий шнур питания, обдув не компрессорный и короткий неотсоединяемый шнур жала). Из-за недочетов в дизайне эту станцию даже на столе переставлять неудобно, корпус крутится вслед за жалом. Нутро было залито термоклеем, неделя ушла только на очистку компонентов и устранение мелких и крупных недостатков.

Крепление шнура подставки паяльника держалось на честном слове, изоляция постоянно сбивалась, а это и разрыв провода, и возможный пожар.

Шаг 1: Необходимые материалы

Список материалов и компонентов:

  • Преобразователь 24 В 50-60Вт. У моего трансформатора есть вторичная линия 9В, которая пойдет на логические элементы, в то время как первичная линия пойдет на паяльник. Также можете использовать понижающий преобразователь 5В для элементов, и отдельно внутреннее содержимое блока питания 24В для паяльника.
  • Микроконтроллер ATMega8.
  • Корпус. Подойдет любая коробка из твердого материала, предпочтительно металлическая, можно взять корпус от блока питания. Можно заказать такой корпус.
  • Двухсторонняя медная плата 100х150 мм.
  • Поворотный регулятор от старого кассетного магнитофона. Работает отлично, нужно только заменить колпачок регулятора.
  • ЖК-дисплей HD44780 16х2.
  • Радиокомпоненты (резисторы, конденсаторы и т.д.).
  • Стабилизатор напряжения LM7805 или аналогичный ему.
  • Радиатор размером не больше корпуса TO-220.
  • Сменный наконечник HAKKO 907.
  • МОП-транзистор IRF540N.
  • Операционный усилитель LM358N.
  • Мостовой выпрямитель, две штуки.
  • 5-контактное гнездо и штекер к нему.
  • Выключатель.
  • Штепсельная вилка на ваш выбор, я использовал разъем от старого компьютера.
  • Предохранитель 5А и держатель для предохранителя.

Время на сборку – примерно 4-5 дней.

Что касается источника питания, то вы можете сделать вполне жизнеспособные версии/дополнения.

Например, можно получить блок питания 24В 3А, использовав LM317 и LM7805, чтобы сбросить напряжение до.
Все детали из этого списка можно заказать с китайских интернет-площадок.

Шаг 2: День первый – продумываем электрическую схему

У паяльника HAKKO 907 много клонов, еще существует две разновидности оригинальных жала (с керамическими нагревательными элементами A1321 и A1322).

Дешевые клоны – примеры ранних копий, с применением ХА-термопары и керамического нагревателя самого паршивого качества, или вовсе с нихромовой катушкой.

Клоны чуть подороже практически идентичны оригинальным HAKKO 907. Определить оригинальность можно по наличию или отсутствию маркировки на оплетке провода бренда HAKKO и номера модели на нагревательном элементе.

Можно также определить подлинность изделия, измерив сопротивление между электродами или проводами нагревательного элемента паяльника.

Оригинал или качественный клон:

  • Сопротивление нагревательного элемента – 3-4 Ом
  • Термистор — 50-55 Ом при комнатной температуре
  • между жалом и ESD заземлением — меньше 2 Ом

Плохие клоны:

  • На нагревательном элементе – 0-2 Ом для нихромовой катушки, больше 10 Ом для дешевой керамики
  • на термопаре – 0-10 Ом
  • между жалом и ESD заземлением – меньше 2 Ом

Если сопротивление нагревательного элемента слишком велико, скорее всего он поврежден. Лучше обменяйте его на другой (если есть возможность) или купите новый керамический элемент A1321.

Питание
Чтобы вы не запутались в схеме, преобразователь на ней изображен как два преобразователя. В остальном схема довольна проста и у вас не должно возникнуть трудностей с ее чтением.

  1. На выходе каждой вторичной линии напряжения устанавливаем мостовой выпрямитель. Я купил несколько выпрямителей 1000 В 2 А хорошего качества. Преобразователь на 24В линии выдает максимум 2А, а паяльнику нужна мощность 50 Вт, получается общая расчетная мощность будет примерно 48 Вт.
  2. К линии вывода 24В подключен сглаживающий конденсатор 2200 мкф 35 В. Кажется, что можно было взять конденсатор емкостью поменьше, но у меня в планах подключение дополнительных приборов к самодельной станции.
  3. Для снижения напряжения питания контрольной панели с 9В до 5В я использовал регулятор напряжения LM7805T с несколькими конденсаторами.

Управление через ШИМ

  1. На второй схеме изображено управление керамическим нагревательным элементом: сигнал с микроконтроллера ATMega идет на МОП-транзистор IRF540N через оптрон РС817.
  2. Значения резисторов на схеме условные, и в окончательной сборке могут быть изменены.
  3. Пины 1 и 2 соответствуют проводам нагревательного элемента.
  4. Пины 4 и 5 (термистор) соединяются с разъемом, к которому подключим операционный усилитель LM358.
  5. К пину 3 подключено ESD заземление паяльника.

Подключения к плате контроллера

Основа паяльной станции – микроконтроллер ATMega8. На этом микроконтроллере достаточно разъемов, чтобы не использовать сдвиговые регистры для входов/выходов и сильно упрощает дизайн устройства.

Три пина ОС для ШИМ дают достаточно каналов для будущих дополнений (например, второй паяльник), а количество каналов АЦП дает возможность контролировать температуру нагрева. На схеме видно, что я добавил дополнительный канал для ШИМ и разъемы для датчика температуры на будущее.

В правом верхнем углу находятся разъемы под поворотный регулятор (А и В для направлений, плюс кнопка-выключатель).
Разъем для ЖК-дисплея разделен на две части: 8 пинов – под питание и данные (пин 8), 4 пина – под настройки контраста/фоновой подсветки (пин 4).

Помимо основных разъемов я добавил 4-хпиновый разъем УАПП для установочной отладки (мы подключим только пины RX, TX и GND).

ISP коннектор не вводим в схему. Для подключения микроконтроллера и его перепрограммирования в любой момент я установил DIP-28 разъем.

R4 и R8 контролируют усиление соответствующих схем (максимально до ста крат).
Какие-то детали будут изменены в ходе сборки, но в целом схема останется такой.

Шаг 3: День 2 – подготовительная работа

Корпус, который я заказал, оказался слишком мал для моего проекта, или компоненты оказались слишком велики, поэтому я заменил его на более вместительный. Минусом стало то, что и размер паяльной станции увеличился соответственно. Зато появилась возможность добавить дополнительные приборы – диодную лампу для комфортной работы, второй паяльник, разъем под жало для пайки припоем или дымоудалитель, и т.д.

Обе платы были скомпонованы в один блок.

Подготовка

Если вам повезло, и вы раздобыли подходящее гнездо для паяльника HAKKO, пропустите два параграфа.
Сначала я заменил родной штекер на паяльнике на новый. Он цельнометаллический и с блокирующей гайкой, это значит, что он всегда будет на своем месте и практически вечный. Я просто отрезал старый 5-типиновый штекер и припаял новый вместо него.

Для разъема сверлим отверстие в стенке корпуса. Проверьте, входит ли разъем в отверстие, и оставьте его там. Остальные компоненты передней панели мы установим позже.

Припаяйте к разъему 5 проводков и смонтируйте 5-типиновый разъем, который пойдет на плату. Затем вырежьте отверстия под ЖК-дисплей, поворотный регулятор и 2 кнопки. Если вы хотите вывести кнопку включения на переднюю панель, под нее тоже нужно вырезать отверстие.

На последней фотографии видно, что для подключения дисплея я использовал шлейф от старого флоппи-дисковода. Это отличный вариант, также можно использовать шлейф IDE (от дисковода жёстких дисков).

Затем подключите 4-хпиновый разъем к поворотному регулятору и если вы установили кнопки, подключите и их.
По углам выреза под дисплей хорошо было бы просверлить 4 отверстия под монтажные маленькие винты, иначе дисплей не будет держаться на своем месте. На заднюю панель я вывел разъем под шнур питания и выключатель.

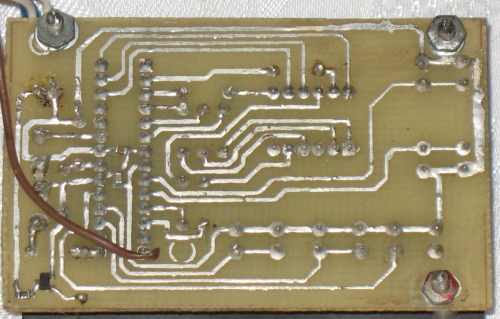

Шаг 4: День 2 – Делаем печатную плату

Вы можете использовать мой чертеж для печатной платы, или сделать свой, удовлетворяющий вашим требованиям и техническим характеристикам.

Прикладываю ZIP-архив со схемой и топологией печатной платы в Eagle (окончательный вариант) и PDF-файл с верхним и нижним слоями платы.

Примечание: моя плата сделана для ленивых, если вы хотите, можете сделать однослойную плату, можете просто припаять соединительные провода к 5В дорожке/дорожки питания или поиграть с вариантами подключений так, что для работы понадобится только нижний слой платы. Для легкого монтажа/демонтажа я сделал дизайн со сквозными контактами, но с компонентами с поверхностным монтажом и определенными знаниями вы сможете сделать схему раза в два меньше.

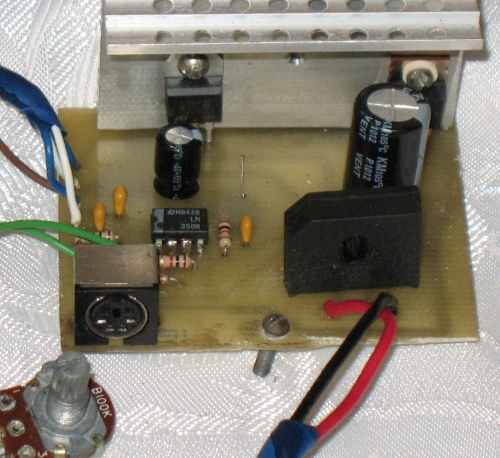

На последнем фото схема практически полностью собрана и готова к установке в корпус.

Файлы

  • SID.zip
  • control_b.pdf
  • control_smb.pdf
  • control_Smt.pdf
  • control_t.pdf

Шаг 5: День 3 – Завершение сборки и кодировка

На этом этапе обязательно нужно проверить напряжение в ключевых точках вашего агрегата (5VDC, 24VDC выводы и т.д.). Стабилизатор LM7805, МОП-транзистор IRF540 и все активные и пассивные компоненты не должны нагреваться на этом этапе.

Если ничего не нагрелось и не загорелось, можно собирать все компоненты на места. Если ваша передняя панель уже собрана, вам осталось только припаять провода преобразователя, плавкий предохранитель, разъема питания и выключателя.

Шаг 6: Дни 4-13 – Микропрограммное обеспечение

Пока я пользуюсь сырым и непроверенным микропрограммным обеспечением, поэтому я решил отложить его публикацию, пока не напишу самодиагностирующую отладочную подпрограмму. Я бы не хотел, чтобы ваш дом или мастерская пострадали от пожара, поэтому дождитесь окончательной публикации.

Я планирую добавить ПИД-регулирование и несколько дополнительных режимов с фиксированной выходной мощностью. Если вы не хотите ждать пока я выложу программу и решили написать свою, поищите хорошие источники информации на следующие темы:

  1. Дискретные ПИД-регуляторы
  2. Реализация ПИД-регуляторов

ATmega SolderingStation SMD v2 — Поделитесь проектом

Описание

ATmega SolderingStation SMD v2

Паяльная станция быстрого нагрева T12 с функцией

  • Измерение температуры жала
  • Контроль температуры с помощью поворотного энкодера переключатель энкодера
  • Обнаружение движения рукоятки (проверкой шарикового переключателя)
  • Обнаружение отсутствия подключения утюга (путем определения неверных показаний температуры)
  • Режим ожидания/выключения по времени, если железо не используется (обнаружение движения)
  • Измерение входного напряжения, Vcc и внутренней температуры ATmega
  • Информационный дисплей на OLED-дисплее
  • Зуммер
  • Калибровка и управление различными паяльными наконечниками
  • Сохранение данных пользователя настройки в EEPROM

Видео проекта: https://youtu. be/I9ATDxvQ1Bc

Видео от Джона Главиноса (electronics4all): https://youtu.be/4YDcWfOQmz4

Видео от LHW-createskyblue (UI-v1.6L): https://b23.tv/LiOe54

Скачать Герберы
