Некоторое время назад я собрал маленькую паяльную станцию, о которой хотел рассказать. Это дополнительная упрощенная паяльная станция к основной, и конечно не может ее полноценно заменить.
Основные функции:
1. Паяльник. В коде заданы несколько температурных режимов (100, 250 и 350 градусов), между которыми осуществляется переключение кнопкой Solder. Плавная регулировка мне тут не нужна, паяю я в основном на 250 градусах. Мне лично это очень удобно. Для точного поддержания температуры используется PID регулятор.
Заданные режимы, пины, параметры PID можно поменять в файле 3_Solder:
struct {
static const byte termistor = A2; // пин термистора
static const byte pwm = 10; // пин нагревателя
static const byte use = 15; // A1 пин датчика движения паяльника
int mode[4] = {0, 150, 250, 300}; // режимы паяльника
byte set_solder = 0; // режим паяльника (по сути главная функция)
static const double PID_k[3] = {50, 5, 5}; // KP KI KD
static const byte PID_cycle = air.
PID_cycle; // Цикл для ПИД. Участвует в расчетах, а также управляет частотой расчетов ПИД
double PID_in; // входящее значение
double PID_set; // требуемое значение
double PID_out; // выходное значения для управляемого элемента
//unsigned long time;
unsigned long srednee;
} sol;2. Фен. Также заданы несколько температурных режимов (переключение кнопкой Heat), PID регулятор, выключение вентилятора только после остывания фена до заданной температуры 70 градусов.
Заданные режимы, пины, параметры PID можно поменять в файле 2_Air:
struct {
static const byte termistor = A3; // пин термистора
static const byte heat = A0; // пин нагревателя
static const byte fan = 11; // пин вентилятора
int mode_heat[5] = {0, 300, 450, 600, 700}; // быстрые режимы нагревателя
byte set_air = 0; // режимы фена (нагреватель + вентилятор) по сути главная функция
static const double PID_k[3] = {10, 2, 10}; // KP KI KD
static const byte PID_cycle = 200; // Цикл для ПИД. Участвует в расчетах, а также управляет частотой расчетов ПИД
double PID_in; // входящее значение
double PID_set; // требуемое значение
double PID_out; // выходное значения для управляемого элемента
unsigned long time;
unsigned long srednee;
boolean OFF = 0;
} air;Нюансы:
Какой в этом плюс: если случайно оборвется провод термопары или терморезистора, на выходе ОУ будет максимальное значение и контроллер просто перестанет подавать напряжение на нагреватель, так как будет думать что наш паяльник раскален и его нужно охладить.Основные узлы и состав:
1. Основная плата:
— Arduino Pro mini,
— сенсорные кнопки,
— дисплей от телефона Nokia 1202.
2. Плата усилителей:
— усилитель терморезистора паяльника,
— полевой транзистор нагрева паяльника,
— усилитель термопары фена,
— полевой транзистор включения вентилятора фена.
3. Плата симисторного модуля
— оптосимистор MOC3063,
— симистор со снабберной цепочкой.
4. Блок питания:
— блок питания от ноутбука 19В 3.5А,
— выключатель,
— стабилизатор для питания Arduino.
5. Корпус.
А теперь подробнее по узлам.
Обратите внимание наименование сенсорных площадок отличается от фото. Дело в том, что в связи с отказом от регулировки оборотов вентилятора, в коде я переназначил кнопку включения фена. В самом начале регулировка оборотов была реализована, но так как напряжение моего БП 20В (увеличил на 1В добавлением переменного резистора), а вентилятор на 24В, решил отказаться. Сигнал с сенсорных кнопок TTP223 (включены в режиме переключателя Switch, на пин TOG подан 3.3В) считывается Arduino. Дисплей подключен через ограничительные резисторы для согласования 5В и 3.3В логики. Такое решение не совсем правильное, но уже работает несколько лет в разных устройствах.
Основная плата двухстороннего печатного монтажа. Металлизацию оставлял по максимуму, чтобы уменьшить влияние помех, а также для упрощения схемы сенсорных кнопок (для TTP223 требуется конденсатор по входу на землю для уменьшения чувствительности. Без него кнопка будет срабатывать просто при приближении пальца. Но так как у меня сделана сплошная металлизация этот конденсатор не требуется). Сделан вырез под дисплей.
Фото платы без деталей
На верхней стороне находятся площадки сенсорных кнопок, наклеена лицевая панель, припаивается дисплей. Площадки сенсорных кнопок и дисплей подключены к нижней стороне через перемычки тонким проводом. Типоразмер резисторов и конденсатора 0603.
Изготовление лицевой панели
Лицевую панель, по размерам из 3Д модели, я сначала нарисовал в программе FrontDesigner-3.0_rus, в файлах проекта лежит исходник.
Распечатал, вырезал по контуру, а также окно для дисплея.
Далее заламинировал самоклеящейся пленкой для ламинирования и приклеил к плате. Дисплей за также приклеен к этой пленке. За счет выреза в плате дисплей получился вровень с основной платой.
На нижней стороне находится Arduino Pro mini и микросхемы сенсорных кнопок TTP223.
Небольшое исправление
Как правильно заметил easyJet в схеме дифференциального усилителя была ошибка, отсутствовал резистор R11 (выделил цветом). Но ошибка не критичная, влияет при равенстве сопротивления R3 и терморезистора в паяльнике, то есть при комнатной температуре. В случае исправления потребуется калибровка температуры паяльника. В своей паяльной станции решил оставить как есть.
Схема паяльника состоит из дифференциального усилителя с резистивным мостом и полевого транзистора с обвязкой.
Схема фена состоит из неинвертирующего усилителя и полевого транзистора.
Типоразмер резисторов и конденсаторов 0603, за исключением резистора 56 Ом — 1206.
Нюансы: применение операционного усилителя LM321 (одноканальный аналог LM358) для дифферециального усилителя не является оптимальным, так как это не Rail-to-Rail операционный усилитель, и максимальная амплитуда на выходе будет ограничена 3.5-4 В при 5В питания и максимальная температура (при указанных на схеме номиналах) будет ограничена в районе 426 градусов. Рекомендую использовать например MCP6001. Но нужно обратить внимание что в зависимости от букв в конце отличается распиновка:
Плата симисторного модуляСхема стандартная с оптосимистором MOC3063. Так как MOC3063 сама определяет переход через ноль напряжения сети 220В, а нагрузка — нагреватель инерционный элемент, использовать фазовое управление нет смысла, как и дополнительных цепей контроля ноля.
Нюансы: можно немного упростить схему если применить симистор не требующий снабберной цепочки, у них так и указано snubberless.
Выбор был сделан по габаритным размерам и выходной мощности в первую очередь. Также я немного увеличил выходное напряжение до 20В. Можно было и 22В сделать, но при включении паяльника срабатывала защита БП.
Корпус проектировался под мой БП, с учетом размеров плат и последующей печати на 3Д принтере. Металлический даже не планировался, приличный алюминиевый анодированный корпус дороговато и царапается, и куча других нюансов. А гнуть самому красиво не получится.
Разъемы:
1. Фен — «авиационный» GX16-8.
2. Паяльник — «авиационный» GX12-6.

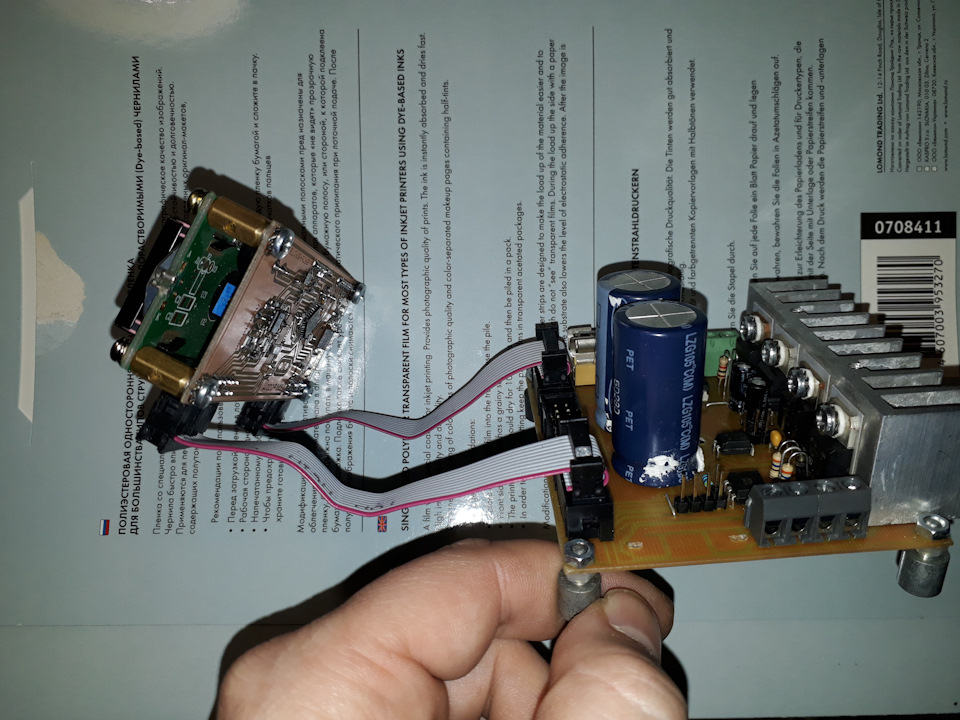

Немного фото
Исходники лежат тут.
На этом все.
P.S. Первую версию я сохранил в черновиках на память.
