Соединительный провод в наушниках считается самым слабым местом в конструкции. Если звуковые излучатели и штекер выходят из строя редко, то провод, подвергающийся деформации и механическому воздействию, обрывается постоянно. Кабель от звуковых девайсов любят грызть домашние животные. Ремонт проводов наушников легко выполняется в домашних условиях.
У наушников самым уязвимым местом считается провод. От частого изгиба медные жилы переламываются и один или сразу два динамика перестают звучать. Чтобы отремонтировать гарнитуру надо сначала определить место разрыва. Поиск осуществляют просто: прощупыванием пальцами рук или мультиметром. А вот как соединить провода наушников, если они порвались мы, сейчас рассмотрим.
Если динамик издает треск или молчит, то с уверенностью 99% можно сказать, что произошел обрыв провода. С дешевыми китайскими наушниками возиться не стоит.
Их проще выбросить. Дорогую гарнитуру стоит попытаться отремонтировать. Существует два способа поиска обрыва.
Рекомендации: Как защитить наушники от механических повреждений и укрепить провод
, Как припаять штекер наушников
, Как самостоятельно починить наушники, если один перестал работать
Первый способ поиска основан на прощупывании кабеля пальцами рук. Гарнитуру подключают к мобильному телефону и воспроизводят музыкальный файл. Провод по всей длине, начиная от штекера и заканчивая входом в наушники, переминают пальцами.
Когда неработающий динамик издаст треск или прерывистое звучание, диагностируемый участок провода отмечают для выполнения ремонта. Способ поиска даст результат, если переломленные жилы далеко не разъехались друг от друга внутри изоляции.
Второй способ оправдан, когда поиск прощупыванием не дал результатов. Если кабелем зацепиться во время ходьбы, происходит рывок.
Медная жила лопается, а изоляция растягивается. Прощупывание здесь не поможет. Концы жил удалены друг от друга и при переминании кабеля не сблизятся.
Поиск разрыва выполняют мультиметром:
Надрезы изоляции выполняют через 5–10 см, пока не найдется проблемный участок. После ремонта оголенный провод изолируют. Вид неэстетичный, зато гарнитура будет работать.
Проблемы с наушниками могут возникать по разным причинам. Если они перестали работать, то нужно определить, действительно ли проблема связана с их функциональностью. Перед тем как починить наушники без паяльника, нужно выполнить проверку. Сделать это можно двумя способами:
Если проблема все же связана с этим устройством, то ее причиной может быть:
Разрыв найден, и его надо устранить. Самый эффективный способ соединения проводов – это пайка. Можно считать удачей, если порвалась только одна жила и этот участок точно обнаружен. Проводок спаивают, не разрезая весь кабель. Серьезное повреждение устраняют отрезанием проблемного участка, спаиванием проводов и накладкой бандажа.
Пошагово процесс пайки выглядит так:
Кусачками или ножом отрезают поврежденный участок.
На одном конце кабеля счищают 2–3 см оплетки, чтобы освободить жилы. Количество проводков зависит от модели наушников. У гарнитуры с микрофоном 4–5 жил. Простые наушники подключены 3–4 проводками.
Не стоит пугаться. Жилы покрыты разноцветной изоляцией, так что перепутать их при пайке невозможно. На микрофон идет два скрученных проводка: сигнальный и заземление. Их сразу видно под оплеткой. Заземляющая жила обычно имеет желтый цвет изоляции.
Аналогичную процедуру выполняют со вторым концом кабеля. Когда все жилы будут освобождены от оплетки, с их концов снимают изоляцию длиной 5 мм. На обзор предстанет жгут тонких медных волосков, которые закручивают пальцами по часовой стрелке.
Контакты кратковременно обжигают зажигалкой. Огонь удалит защитный лак с жил. Процесс обжига обязателен. Лак не только мешает пайке, но и является диэлектриком. Если защитный слой не удалить, хороший припой схватится, но контакт между соединенными жилами будет плохой.
Все кончики жил предварительно надо залудить оловом.
На оплетку кабеля надевают кусок толстой термоусадочной трубки. Это будет изоляция бандажа. На каждую жилу аналогично надевают кусочки тонкой термоусадочной трубки. Это будет изоляция контактов.
Концы луженых проводков скручивают, соблюдая соответствие цвета изоляции. Каждую скрутку прогревают паяльником, пока олово полностью обхватит соединение жил.
После завершения пайки проверяют работоспособность наушников. Если звучание в динамиках появилось, приступают к накладке бандажа. Сначала на скрутки надвигают тонкие термоусадочные трубки и прогревают их огнем зажигалки. Изоляция защитит пайку жил от замыкания. Получившийся жгут проводков связывают суровой ниткой, надвигают с оплетки кабеля толстую термоусадочную трубку и прогревают огнем.
Отрезаем провод в 5-7 сантиметрах от разъема, а лучше еще дальше. Резать короче не стоит. Если запороть, то не останется запаса на повторный маневр. Так же лучше когда место соединения располагается подальше от разъема.
Специально для этой статьи был найден самый тупой нож, дабы испытать все трудности на себе
У 21 столітті, складно уявити своє життя без навушників, будь-то вкладиші, вакуумні навушники або великі накладні лопухи. Але майже кожному користувачеві доводилося стикатися з їх несправностями. Судячи з досвіду, поломки навушників пов’язані з обривом самого кабелю біля штекера або самого навушника(ів). Якщо звернутися в майстерню з такою проблемою — на вас, як мінімум, косо подивляться. І в більшості випадків, навушники можна відновити самому, якщо у вас є мінімальні навички поводження з паяльником.
У цій статті ми розглянемо як припаяти навушники до штекеру і що для цього нам знадобиться.
А тепер, ближче до справи!
Зміст:
1. Необхідний інструмент.
Для початку, давайте розберемося, що нам потрібно.
Навіть якщо у вас чогось з перерахованого немає, буде корисно придбати і мати в господарстві, до того ж коштує це задоволення недорого. Все необхідне можна придбати тут https://sxema.com.ua/
2. Типи штекерів. (Матчастину)
Для початку, нам потрібно знати яке значення мають кольори проводів та їх кількість. Кількість та колір проводів може відрізнятися, в залежності від моделі.
Найчастіше, кольору проводів використовують стандартні:
До штекеру може надходити різна кількість проводів:
Або для гарнітури:
3. Послідовність дій.
Для початку, нам потрібно позбутися від старого штекера — відрізаємо його. Запам’ятовуємо її проводів на старому штекері, щоб позбавити себе від зайвої продзвонювання. Так як дроти навушників досить тонкі, потрібно вести себе з ними ніжно. Максимально акуратно зачищаємо дроти від ізоляції. Після, нам потрібно залудити їх кінчики. Подальші дії будуть залежати від того, який у вас штекер.
2 дроти:
Тут все елементарно і просто переплутати нічого, паяємо згідно картинці.
3 дроти:
У цьому випадку, також нічого складного немає. Залежно від кольору проводів припаюємо проводу на відповідні піни на штекері.
4 дроти:
В даному випадку є кілька варіантів розвитку подій. Все залежить від того, який у вас тип навушників і штекера.
У випадку, якщо у вас навушники без мікрофона і штекер має тип TRS (3 контакту). 2 дроти використовуються як сигнальні і 2 як загальні. Дивимося куди були припаяні дроти на старому штекері. У разі, якщо старий штекер не зберігся, спробуйте підібрати відповідність за кольорами з пункту 2. І паяємо…
У випадку, якщо у вас стерео-навушники з мікрофоном (гарнітура). 2 кабелю — сигнал на навушники, 1 — сигнал мікрофону і 1 — загальний.
Так-же, буває що сигнальний кабель мікрофона в білій ПВХ ізоляції обмотаною мідним дротом, який є загальним.
5-6 проводів:
Дії в цьому випадку аналогічні попереднім пунктам. Дивимося на старий штекер, припаюємо по місцях. Якщо контакту немає, то можна спробувати визначити за кольорами, який провід за що відповідає. Але бувають реалізації гарнітури з 5-10 проводами в кабелі.
Ніхто, на жаль, не зможе сказати напевно, які дроти за що відповідають. Можна порадити лише одне: беріть мультиметр і прозванивайте проводу, для визначення розпіновки.
Вдалого ремонту!
Подключите и включите паяльник.
Установите минимально возможную температуру (если применимо).
Паяльник может сильно нагреваться. Отложите его в безопасном месте после включения
.
org/HowToDirection»>Существует различие между «проводом» и «кабелем». Под «кабелем» я буду понимать весь кабель, а под «проводом» — два открытых кусочка цветной меди на концах левой и правой сторон кабеля.
Редактировать
Крепко держитесь за стержень вкладыша одной рукой, а другой рукой сожмите динамик. Аккуратно, но уверенно оторвите корпус от динамика.
Если у вас возникли трудности с отделением корпуса от звукового драйвера, используйте фен, чтобы немного нагреть звуковой драйвер, и повторите попытку.
org/HowToDirection»>Сфотографируйте печатные платы с обеих сторон крупным планом, чтобы обращаться к ним в будущем.
Не нагревайте звуковой драйвер дольше пяти секунд. Это может привести к повреждению звукового драйвера.
Редактировать
Возьмите паяльник доминирующей рукой и держите его, как карандаш. Другой рукой возьмите немного припоя и коснитесь жала паяльника. Это расплавит немного припоя на жало паяльника.
Если припой не плавится при контакте с паяльником, положите паяльник на подставку и слегка увеличьте температуру.
Если припой плавится, но не стекает к жалу паяльника, необходимо очистить жало паяльника. Обратитесь к руководству по очистке жала паяльника.
Паяльник может сильно нагреваться. Убедитесь, что ваши пальцы не соприкасаются с какими-либо металлическими наконечниками при работе с паяльником.
Редактировать
Как только припой расплавится, скрутите кабель так, чтобы провод отделился от печатной платы. Повторите с другим оставшимся проводом, все еще прикрепленным к печатной плате.Повторите вышеуказанный шаг с другим звуковым драйвером.
Отложите звуковой драйвер подальше от сильных магнитов.
Редактировать
У вас остались старые кабели с прикрепленным корпусом наушника.
org/HowToDirection»>Развяжите узел с обеих сторон троса и снимите кожух с троса. Отложите корпуса и выбросьте старый поврежденный кабель.
Редактировать
Пропустите левый конец нового кабеля через левый корпус наушника. Завяжите узел на расстоянии примерно 1,5 см от конца оголенного провода. Повторите с правой стороной нового кабеля.
Для большинства кабелей левая сторона имеет зеленые/медные провода, а правая сторона — красные/медные провода.
Редактировать
org/HowToDirection»>Обратитесь к фотографии, сделанной ранее, чтобы узнать, к каким точкам пайки подключать провода.
Выберите звуковой драйвер и положите его перед собой на рабочую поверхность.
Держитесь одной рукой за паяльник, а другой за провод. Поднесите жало паяльника к точке пайки, отмеченной маркером или краской.
Когда точка припоя расплавится, поднесите левый кабель так, чтобы медный провод касался жидкого припоя. Медная проволока утонет в точке пайки, и немного припоя покроется кончиком проволоки.
Отложите паяльник и дайте точке припоя остыть, чтобы она затвердела.
Повторите описанный выше шаг, но с зеленым проводом и другой оставшейся точкой пайки.
Для правой стороны повторите два вышеуказанных шага. Провод медного цвета идет к стороне, отмеченной маркером/краской, а красный провод идет к другой точке пайки.
Убедитесь, что вы держите кабель на расстоянии не менее дюйма от кончиков проводов, чтобы случайно не обжечься.
Редактировать
org/HowToDirection»>Обратитесь к своей фотографии, сделанной ранее, чтобы выровнять вращение водителя. Если ваш драйвер повернут вверх дном, ваша музыка будет перевернута!
Этот шаг не является обязательным. Нанесите тонкий слой клея на внешний край корпуса левого наушника. В зависимости от типа клея вам, возможно, придется работать быстро.
Наденьте корпус на динамик, затем сожмите корпус и динамик вместе, чтобы соединить их. Удалите излишки клея, если он используется.
Если он не защелкивается, вам придется выполнить описанный выше шаг и удерживать звуковой драйвер и корпус наушника вместе, пока клей не высохнет.
Повторите с правой стороной наушников.
Редактировать
с 2 другими участниками
Значки: 2
org/HowToDirection»>Отрежьте кусачками над изношенной частью кабеля.
Используя кусачки, снимите приблизительно один дюйм покрытия провода.
Будьте осторожны, чтобы не врезаться слишком глубоко в провод.
Редактировать
После зачистки провода четыре провода должны быть оголены. Провода должны быть трех разных цветов.
org/HowToDirection»>Красный: Правый канал
Золото/медь: Земля
Синий/зеленый: левый канал
Скрутите вместе два провода заземления.
Редактировать
Редактировать
Редактировать
org/HowToDirection»>Проденьте провода через каждое отверстие и оберните их обратно.
На третьем рисунке показана схема подключения каждого провода.
Затем скрутите каждый провод между собой, чтобы закрепить его на проводе. Это видно на втором снимке.
Редактировать

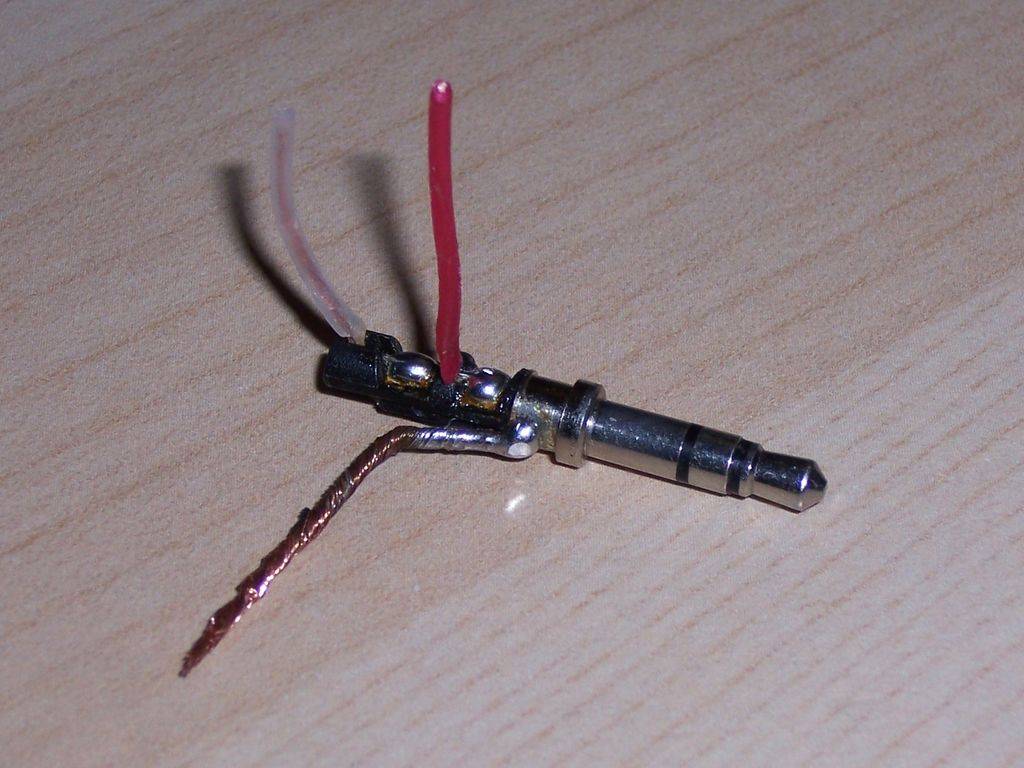

Припаяйте каждое отверстие вывода, соединяя провод с выводом.
org/HowToDirection»>Ваши паяные соединения должны полностью закрывать отверстие и окружать провод.
После подключения каждого провода используйте каплю горячего клея, чтобы закрепить провода и предотвратить их касание друг друга.
Редактировать
Прикрутите корпус обратно к домкрату и проверьте свою работу.
Если звук включается и выключается, это ошибка подключения. Чтобы исправить это, посмотрите на паяные соединения и убедитесь, что провода полностью подключены к выводам.
