| Последняя «Десятка» уже давно сошла с конвейра, поэтому вряд ли найдутся желающие, которые захотят установить сигнализацию (чаще всего она уже установлена, а если нет, то установка ее на старый автомобиль не практикуется). Однако, эта инструкция может пригодится обладателям новых ВАЗ 2110 под маркой «Богдан». |
Весь процесс установки можно разделить на два этапа: установка элементов автомобильной сигнализации и подключение.
Датчики открытия капота и багажника устанавливаем так, чтобы они замыкались (на «массу») при открытии. Для этого потребуется кронштейны.
Как правило, в моторном отсеке концевик размещают на моторном щите (на болт крепления шумоизоляции щитка передка). В багажнике сбоку на болт обивки возле боковой полки:
Сирена крепиться в подкапотном пространстве на любой свободный болт, в данном случае вместо адсорбера. При необходимости для лучшего крепления кронштейна просверливается дополнительное отверстие. Рупор сирены должен быть направлен вниз, чтобы исключить попадания влаги.
Крепить датчик удара к кузову следует жестко, чтобы он смог воспринимать вибрации по всему периметру автомобиля. Не следует располагать датчик вблизи воздуховодов или на открытом солнце. Чаще всего датчик удара крепят саморезами к щитку передка под панелью приборов.
Сам блок сигнализации размещают в любом удобном месте, например, за ЭБУ под торпедо. Антенну крепим на лобовом стекле.
Перед началом работ следует отключить минусовую клемму аккумулятора.
Рассмотрим подключение на примере сигнализации Alligator l430:
Особенности и рекомендации к подключению:
Остальные провода подключаем по ситуации, пользуясь основными точками подключения:
| Замок зажигания: | ||
| +12В | Розовый | |
| Стартер | Красный | |
| Зажигание | Голубо/красный | |
| Переключатель света: |
||
| +12В | розовый |
клемма 30 |
| Зажигание | голубо\красный |
клемма Х |
| Габариты | бело\чёрный |
клемма 58 |
| Панель приборов: |
||
| Тахометр |
жёлтый |
Х1, пин3 |
| Генератор |
коричнево\белый |
Х1, пин12 |
| Ручник |
коричнево\голубой |
Х1, пин 11 |
| Поворотники |
голубой и голубо\чёрный |
Х2, пин 5,6 |
| Зажигание |
оранжевый |
Х1, пин 10, Х2, пин 2 |
| Разъёмы в кармане, слева от блока предохранителей: |
||
| +12V | коричневый или розовый |
8 контактный разъём |
| Стартер |
красный |
8 контактный разъём |
| Блока индикации БСК: |
||
| Общий (с задержкой) | бело\чёрный | 21 контактный разъём |
| Водительская |
голубо\белый | 21 контактный разъём |
| Задняя левая |
серо\чёрный |
21 контактный разъём |
| Задняя правая | серо\красный | 21 контактный разъём |
| Передняя правая | коричневый | 21 контактный разъём |
| Ручник | коричнево\голубой | 21 контактный разъём |
| Генератор | коричнево\белый | 13 контактный разъём |
| Замок багажника | голубой | кнопка откр. Багажника |
| Блок предохранителей: | ||
| +12V | розовый | Ш3, пин 4 |
| Зажигание | голубо\красный | Ш2, пин 16 |
| Габариты | бело\чёрный | Ш2, пин 6 |
| Центральный замок: управление по минусу, подключаемся в жгуте водительской двери, либо возле блока ЦЗ) |
||
| Закрыть | коричневый | |
| Открыть | белый | |
Как правило, цена установки и подключения сигнализации на автомобиль в сервисе равна стоимости самой сигнализации. Если у Вас есть навык в «электрике ВАЗ 2110», тогда Вы можете сэкономить приличную сумму, выполнив всю работу самостоятельно.
Кстати, а Вы знаете, как из простой «сигналки» сделать сигнализацию с автозапуском?
|
Установить и подключить сигнализацию на ВАЗ. |
Ключевые слова:
Интересный сайт? Поделись с друзьями
Точки подключения сигнализации на данное семейство автомобилей выбираем в зависимости от места расположения основного блока сигнализации, и от устанавливаемой сигнализации: с возможностью дистанционного запуска, или без неё. Обычно основной блок устанавливают за панелью приборов, либо за центральной консолью в районе расположения ЭБУ двигателем.
Поэтому из предложенных вариантов выбирайте сами подходящий Вам способ подключения сигнализации.
Подключаем у замка зажигания:
+12V розовый
Стартер красный
Зажигание голубо\красный
Подключаем на переключателе света:
+12V розовый клемма 30
Зажигание голубо\красный клемма Х
Габариты бело\чёрный клемма 58
Подключаем на разъёмах панели приборов:
Тахометр жёлтый Х1, пин3
Генератор коричнево\белый Х1, пин12
Ручник коричнево\голубой Х1, пин 11
Поворотники голубой и голубо\чёрный Х2, пин 5,6
Зажигание оранжевый Х1, пин 10, Х2, пин 2
Подключаем на разъёмах в кармане, слева от блока предохранителей:
+12V коричневый или розовый 8 контактный разъём
Стартер красный 8 контактный разъём
Концевики дверей: (к концевикам также можно подключиться на аналогичных проводах у блока индикации БСК)
Общий (с задержкой) бело\чёрный 21 контактный разъём
Водительская голубо\белый 21 контактный разъём
Задняя левая серо\чёрный 21 контактный разъём
Задняя правая серо\красный 21 контактный разъём
Передняя правая коричневый 21 контактный разъём
Ручник коричнево\голубой 21 контактный разъём
Генератор коричнево\белый 13 контактный разъём
Замок багажника голубой кнопка откр.
Багажника
Подключаем на разъёмах блока предохранителей:
+12V розовый Ш3, пин 4
Зажигание голубо\красный Ш2, пин 16
Габариты бело\чёрный Ш2, пин 6
Подключение к Центральному замку:
Управление по минусу, подключаемся в жгуте водительской двери, либо возле блока ЦЗ:
Закрыть коричневый
Открыть белый
Если говорить простым языком, то торец двери — это кнопка, при нажатии на которую действует движущийся объект, полностью зависящий от исполнительного механизма. Его можно найти во многих местах, в том числе и в автомобиле.
Их применение неограниченно и необходимо для большого количества устройств.
Действие этой кнопки заключается в том, что при открывании дверей на панели загорается специальный символ. В том случае, если при постановке на охрану дверь не закрыта или закрыта не полностью, то есть кнопка-конец открыта, то «сигнал» обязательно оповестит вас об этом.
В некоторых моделях автомобилей в случае нахождения в замке зажигания ключей при открытой водительской двери невозможно опустить на нее собачку блокировки дверей, и автоматика сразу снимет все блокираторы. Это поможет избежать такой распространенной ситуации, как случайное захлопывание ключей в замке. Концевые выключатели работают как на открытие, так и на закрытие.
Если отключить концевые выключатели, то индикация открытой двери перестанет работать. Тогда может быть проблема с сигнализацией. Кроме того, бывают ситуации, когда нужен свет в багажнике или салоне.
Если вы не знаете, где находится конец двери, то начать их поиск следует с наблюдения или «тешки».

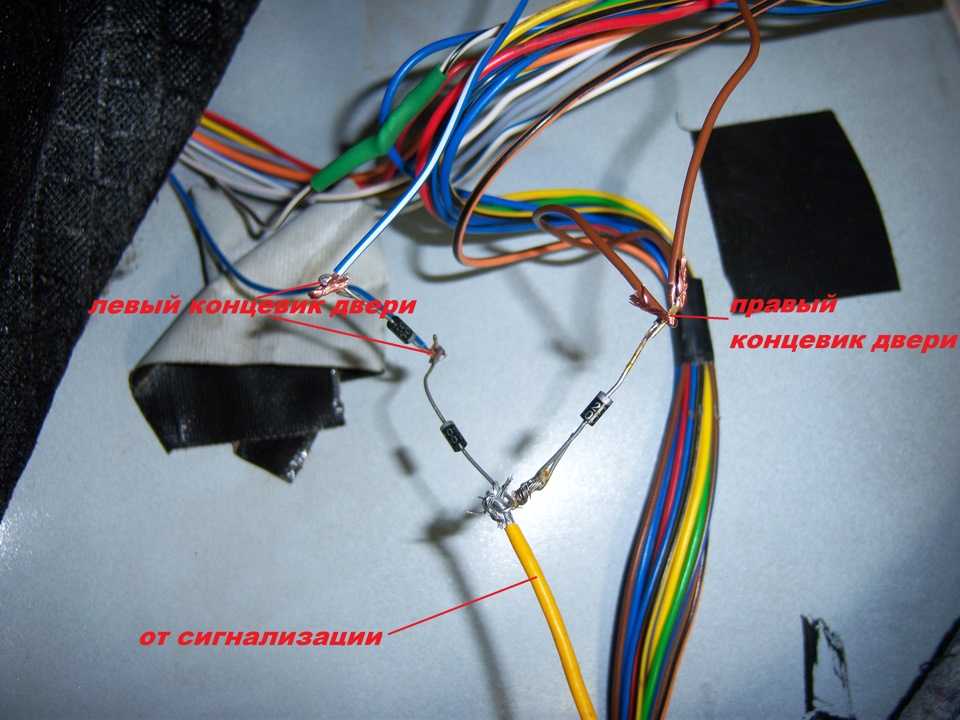

С торцевых выключателей сигналы сняты — принцип кнопки. Это делается для защиты автосигнализации по периметру автомобиля. При открытой двери концевой выключатель не зажат, он свободен, и на его проводе есть плюс или минус. Но бывает очень редко.
В первую очередь необходимо найти провод, у которого меняется полярность и появляется то плюс, то минус при закрытии или открытии двери.
Большинство современных автомобилей имеют соответствующую лампу на панели приборов, которая загорается при открытии двери. За кузов автомобиля нужно зацепить крокодил управления, а жало должно протыкать провода и смотреть, что показывает контрольная лампа. Здесь главное оставить открытой только одну дверь.
Как только контрольная лампочка загорится зеленым, нужно нажать на торец незакрытой двери или полностью ее закрыть. Если лампа погасла или стала красной, значит, мы нашли нужный провод.
Для того, чтобы убедиться, что все двери подключены в один провод, необходимо, оставив управление на этом проводе, поочередно открывать все двери.
Если контрольная лампа не реагирует на обрыв остальных дверей, то это говорит о том, что в данном автомобиле не соединены все концы дверей, и необходимо таким же образом найти одинаковые провода, которые остались от каждой двери. Как правило, торец водительской двери и пассажирской не соединены.
Нередки случаи, когда торец не работает. Может быть ряд причин, среди которых пыль, засорение и грязь, окисление или из-за попадания влаги в холодное время года он просто замерз.
Вина в данном случае лежит только на владельце автомобиля, который по невнимательности вовремя не смог заметить неработающие дверные окончания. Ведь контроль их работы в каждой машине очень нагляден и нерабочее состояние заметить сложно.
Но решение этой проблемы сегодня достаточно простое — герметичный пыльник, который полностью закрывает кнопку и не пропускает в этот механизм пыль, грязь и влагу.
Перед тем, как приступить к установке пыльника, необходимо на его нижней стороне проколоть крестообразную насечку в месте крепления наконечника. После этого нужно установить винт в отверстие кнопки, затем надеть пылезащитную крышку и, вставив отвертку через прокол, закрепить ее на корпусе. Этот метод удивляет своей надежностью, простотой и доступностью.
Подключение концевых выключателей дверей к системе сигнализации — процедура не слишком сложная. При открытии двери концевой выключатель замыкает черно-белый провод на массу, и его наличие на этом проводе является сигналом открытия двери. В основном ряде сигнализаций такой вход имеется и обозначается как «отрицательный дверной триггер».
Но если ваша зубила оборудована иммобилайзером АПС-4 и инжекторным двигателем, вышеописанной процедуры будет недостаточно. Кроме того, вам нужно будет поставить автомобиль под охрану после погашения «вежливой подсветки» освещения салона или в системе сигнализации, включить функцию (в случае ее наличия) «отсрочки срабатывания сигнализации».
Все описанные методы вполне приемлемы для использования.
Первым признаком неработающих ограничителей дверей является то, что при открытии двери не загорается свет, а сигнализация не переходит на охрану. Эта проблема наиболее характерна для ВАЗ десятого поколения.
Торцы дверей ВАЗ 2110 выходят из строя практически раз в три года. Чтобы избежать таких проблем, необходимо каждый год шлифовать эти детали наждачной бумагой. Кроме того, для долговечности (от окисления) можно обработать их ВД-40, а также установить пыльники.
Самая частая проблема, с которой сталкиваются дверные торцы — это неправильная регулировка. Причиной такой поломки может быть неоправданно высокая установка или слишком маленький ход этой детали. При ложной тревоге появляются естественные температурные деформации крышки багажника или капота. А в случае небольшого поворота наконечника в зазор между контактами может попасть грязь и влага, что также провоцирует ложные срабатывания.
Другая проблема может заключаться в неправильном месте установки этих деталей.
Также торцы дверей могут быстро покрываться коррозией и окисляться. Через резьбу салонной лампочки на клемму подается плюсовой сигнал или сигналка во избежание ложных срабатываний подтягивает вход к положительному потенциалу. В этом случае при попадании конденсата на контакты происходит утечка электрического тока слабой степени, которого будет недостаточно для срабатывания сигнализации или зажигания лампы салона. Но для этой электрохимической реакции типа окисления-разложения достаточно металла. Спустя некоторое время такая подсказка не сработает.
