В этом обзоре речь пойдет об умных GSM – розетках. GSM – розетки представляют собой устройства для расширения бытовой автоматизации. На данный момент ассортимент таких розеток довольно широк, и не удивительно, что они уже завоевали некоторую популярность у взыскательных потребителей.
Для примера рассмотрим три модели от трех производителей, чтобы тот, кто слышит об этих устройствах впервые, смог бы сформировать четкое представление о том, что это за устройства, как они работают, и какие возможности открывают. Каждая из моделей, представленных в обзоре, по-своему уникальна и имеет свои особенности.
Умные розетки Senseit GS2
Данная модель является усовершенствованной версией прибора от российской компании Senseit. Она поддерживает управление из приложения для iOS или Android, и больше нет необходимости отправлять SMS-команды, как это было в первой версии розетки. Система Master — Slave позволяет подключать к главной розетке до 10 подчиненных, и все это всего с одной SIM-картой.
Розетка Senseit GS2 позиционируется как «умная розетка», и продается как в виде комплекта из двух штук (Master и Slave), так и по отдельности, поштучно, — Slave и Master. Имеется поддержка диапазонов стандарта GSM/GPRS 900/1800 МГц и 433 МГц FSK.
Питается устройство, как и любая розетка, от сети 220 В 50 Гц, она может коммутировать нагрузку до 3,5 кВт, и имеет датчик для измерения температуры в диапазоне от -10°C до +50°C. Условие для устойчивой работы розеток — соблюдение расстояния от 1 до 100 метров между ними.
Легко заметить, что дальность взаимодействия розеток на частоте 433 МГц позволяет использовать устройства на разных этажах дома или в разных комнатах. На улице розетку использовать не следует, она для этого не предназначена.
Розетки Master и Slave внешне почти не отличаются, разве что на главной имеется зеленый круг и разъем для SIM-карты.
Каждая из розеток в состоянии коммутировать нагрузку до 3,5 кВт, выдерживая ток до 16А, это значит, что данные умные розетки могут контролировать включение и отключение относительно мощных электрических котлов, в зависимости, кстати, от температуры.
В инструкции подробно описано, как настроить розетку. Достаточно вставить SIM – карту с предварительно отключенным ПИН-кодом, зарегистрировать розетку в приложении по номеру телефона и IMEI, и обозначить иконкой в приложении данную розетку. Также розетки можно именовать и группировать, это касается как Slave розеток, так и Master.
Приложение позволяет устанавливать условия включения и выключения каждой конкретной розетки или групп умных розеток, например можно настроить диапазон рабочих температур, установить граничные условия включения и отключения. Это особенно удобно для управления кондиционерами и обогревателями.
Кроме того, в приложении имеется таймер и система планирования, так можно задать расписание по которому та или иная розетка, соответственно, тот или иной бытовой прибор, будет включаться, работать и выключаться. Это, как видите, очень удобно.
Предупреждения о событиях будут приходить как Push или на электронную почту, это все настраивается. В случае же отключения электроэнергии, розетка всегда успеет проинформировать хозяина, поскольку в каждом изделии есть система резервного питания на ионисторе, энергии которой точно хватит на экстренное информирование пользователя.
Очевидно, область применения умной розетки Senseit GS2 не ограничивается поддержанием заданной температуры и слежением за ее изменением. Можно придумать множество разных сценариев, — от перезагрузки роутера (выключить, включить) для гарантированной надежной работы системы «умный дом», которая без интернета не сможет, до включения-выключения иллюминации и управления климат-контролем, когда требуется управлять кондиционерами и нагревательными приборами.

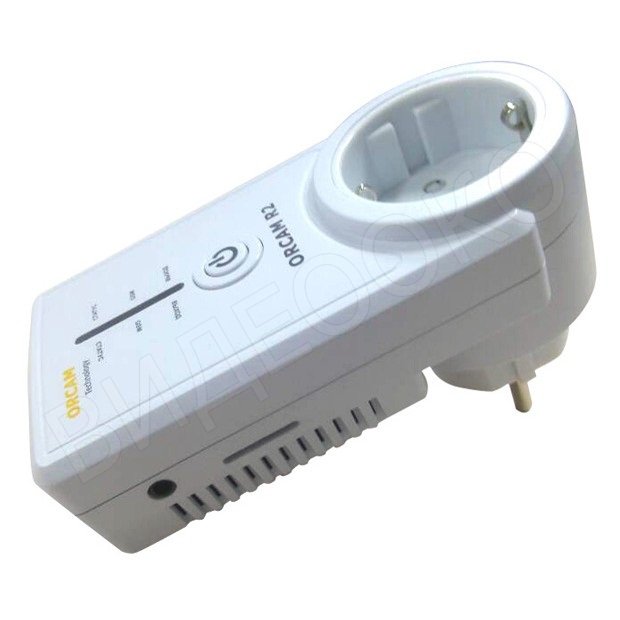

GSM — розетка с термометром – «ReVizor R2»
GSM – розетка «ReVizor R2» представляется производителем как устройство для контроля климата и управления электроприборами с помощью уникального Интернет-сервиса прямо с компьютера или мобильного телефона, а также посредством SMS-команд.
Данная розетка призвана осуществлять непрерывный контроль за температурой в течение длительного времени, и автоматически поддерживать заданную температуру. Она может включать и выключать электроприборы по заданному графику, а также уведомлять о критических значениях температуры и случаях отключения электричества по SMS, звонком или по E-mail. Количество контактов для уведомлений здесь не ограничено.
Имеется поддержка диапазонов стандарта EGSM900 и GSM1800, GPRS. Питается розетка, от сети 110 — 220 В 50-60 Гц, способна коммутировать нагрузку до 3 кВт, и имеет датчик с разъемом mini-jack 3,5» для измерения температуры в диапазоне от -10°C до +50°C.
Особенностью данного решения является возможность интерактивного наблюдения за температурой и управления состоянием розетки. Виджет на смартфоне поможет в любое время оценить температуру, и при необходимости вручную включить или выключить подключенный к розетке прибор. Также здесь сразу отображаются минимум и максимум температуры за последние 24 часа.
При желании можно всегда посмотреть график, как изменялась температура в помещении в зависимости от того, был ли включен прибор или выключен.
Функция «Эконометр» позволит точно оценить процентное соотношение времени, когда розетка была во включенном состоянии, в выключенном состоянии или без связи. К тому же в течение года ведется журнал, где отмечаются все события относительно состояний розетки с указанием даты и времени.
При входе в «личный кабинет» на сайте, пользователю предоставляется возможность подключить любое количество розеток, и для каждой настроить индивидуальную картинку, свое расписание, диапазон температур, а также тип оповещения. Удобный графический интерфейс позволяют легко настроить расписание и условия работы для каждой из розеток.
Как было сказано выше, управление GSM – розеткой ReVizor R2 можно осуществлять не только через интернет, но и SMS. Для этого определяется список доверенных номеров, с которых предполагается отправлять команды на номер SMS-шлюза, указанного в документации.
Кроме того, есть возможность полного перехода исключительно на SMS-режим, это нужно для тех случаев, когда даже GPRS — интернет в месте установки розетки не стабилен. Простые SMS-запросы позволят, тем не менее, также надежно управлять GSM – розеткой, как и через интернет, можно будет получать информацию, задавать расписание и температуру, а также управлять включением и выключением присоединенных к розетке бытовых приборов.
GSM розетка «Express Power»
Эта «умная» розетка может не только управлять включением/выключением бытовых приборов, она имеет еще и охранную функцию.
В отличие от аналогичных устройств других производителей, данная розетка предназначена кроме управления питанием, еще и для оповещения о тревоге как по SMS, так и посредством дозвона на сотовый телефон и, что немаловажно, включением сирены. Время оповещения составляет 20-40 секунд.
Таким образом, эта GSM-розетка защитит своих владельцев от проникновения посторонних в охраняемое помещение. Внешний вид GSM — розетки при этом впишется даже в самый современный интерьер, благодаря простой классической форме.
Стандартная функция включение-выключение позволяет устройству коммутировать нагрузку мощностью до 3,5 кВт при питании от сети 110-220 В 50-60 Гц. Она может работать с беспроводными датчиками на расстоянии до 100 м, и управляется кроме стандартного GSM-850/900/1800/1900, еще и радио брелоками на частоте 433,05 – 434,79 МГц. Таким образом, есть три пути управления розеткой: с брелока, по SMS, и посредством сигналов от охранных датчиков.
Для управления розеткой доступно подключение до 6 брелоков. В комплект включен брелок БН-Р2-33, также возможно использование БН-Р2-33В, который отличается наличием виброотклика. Брелок можно использовать и в качестве тревожной кнопки. Для питания брелоков используются батарейки типа CR2032 3.0 В.
GSM — розетка Express Power может работать одновременно с 20 беспроводными датчиками. Розеткой поддерживаются беспроводные охранные датчики движения Рапид-Р2 и магнитоконтактные датчики Полюс-Р2. Работает розетка и с беспроводной сиреной Призма-С.
GSM — розетка передает данные о состоянии прибора, а также дополнительных устройств на запрограммированный номер при помощи SMS-сообщения. Непрерывно осуществляется и контроль наличия сети 220 В, а при исчезновении и появлении питания отправляется SMS-сообщение.
Изменение настроек осуществляется при помощи сотового телефона, online-сервиса или Android приложения «GSM розетка». Настройка здесь максимально проста. Справедливости ради отметим, что по запросу и в автоматическом режиме возможна регулярная проверка баланса SIM-карты.
На случай отсутствия сети 220 В в приборе предусмотрен резервный элемент питания – литиевая батарея типа CR123A 3В. При питании от резервной батареи охранные функции сохраняются неизменными, но нагрузка уже не коммутируется.
Смотрите также статью про управляемые розетки и выключатели ELRO
