Схема ip видеонаблюдения: Схема IP видеонаблюдения

Схема IP видеонаблюдения

Собрать и подключить систему IP видеонаблюдения для своего дома или офиса даже проще чем классическую, т.к. для передачи видеосигнала в таких системах может использоваться существующая компьютерная сеть. Системы IP­ видеонаблюдения имеют более высокое качество изображения и более широкий функционал, но стоят несколько дороже и сложнее в настройке, чем классические системы.



1. Цифровой видеорегистратор

• IP регистратор в отличии от классического не имеет большого количества видеовходов, т.к. провода от всех камер подключаются к коммутатору, который в свою очередь соединяется с регистратором всего одним проводом.
• Тем не менее следует обращать внимание на количество каналов, которые он способен записать и учитывать перспективу развития системы видеонаблюдения.

2. Жесткий диск

• От ёмкости жесткого диска зависит глубина архива.
• Рассчитать примерную глубину архива исходя из ёмкости HDD можно в описании к жесткому диску

3. IP камеры видеонаблюдения

При выборе камер необходимо обращать внимание на:

• Место установки (в помещении или на улице) и наличие антивандальной защиты
• Температурный режим для уличных камер
• Разрешение (чем выше разрешение видеокамеры, тем качественней получится картинка, но больше места требуется для хранения архива)
• Угол обзора (чем он выше, тем больше пространства будет помещаться в кадр).
• Для гарантированной совместимости рекомендуется приобретать камеры и регистратор одного производителя.

4. Коммутатор

• Сигнал от всех видеокамер поступает в коммутатор, поэтому важно выбрать коммутатор с нужным количеством портов
• Если у вас нет желания протягивать линии питания к видеокамерам, то следует выбирать коммутатор и камеры с поддержкорй питания PoE
• Технология питания камер по витой паре бывает двух видов PoE (802. 3 af) b PoE+ (802.3 at). Эта характеристика у камеры и коммутатора также должны совпадать.
• Обратите внимание на общий PoE бюджет коммутатора, чтобы его было достаточно для питания всех камер

4. Источник питания

• При использовании камер без поддержки PoE Вам потребуется источник питания простой или бесперебойный,
• К бесперебойному блоку необходимо купить аккумулятор
• Камеры с питанием по PoE можно подключить и к обычному коммутатору (без PoE) используя PoE инжектор или PoE Switch

5. Кабель «витая пара» или UTP Патч-корд

• Передача видеосигнала осуществляется по обычному компьютерному кабелю «витая пара»
• Для исключения помех при передаче на большие расстояния рекомендуется использовать экранированный кабель, обозначаемый маркировкой FTP
• Для небольших расстояний можно использовать готовые UTP Патч-корды
• Для прокладки кабеля «по воздуху» лучше использовать кабель с несущим тросом
• При подключении внешнего источника питания удобней использовать комбинированный кабель.
• Рекомендуется брать кабель с запасом.

6. Разъемы

• Для подключения кабеля к камере и регистратору используются разъемы RJ-45. Не забывайте, что разъем должен быть с обеих сторон кабеля.
  Просто умножте количество камер на два.
• При использовании внешнего источника питания необходимы также разъемы питания.
• Обратите внимание на источник питания, который вы выбрали. Для подключения кабеля могут потребоваться разъемы типа «гнездо».

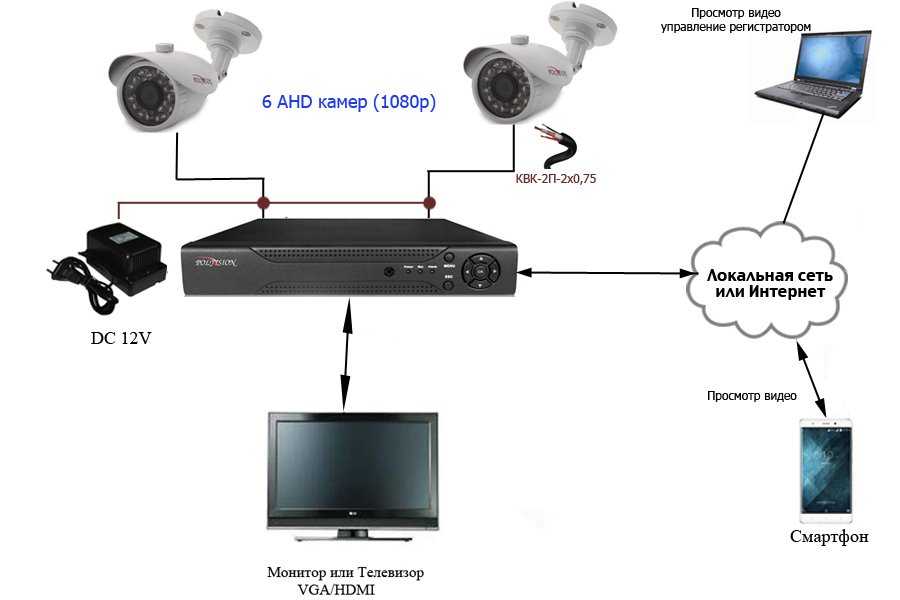

7. Монитор

• Для просмотра изображения можно использовать компьютерный монитор или домашний телевизор с входами HDMI или VGA

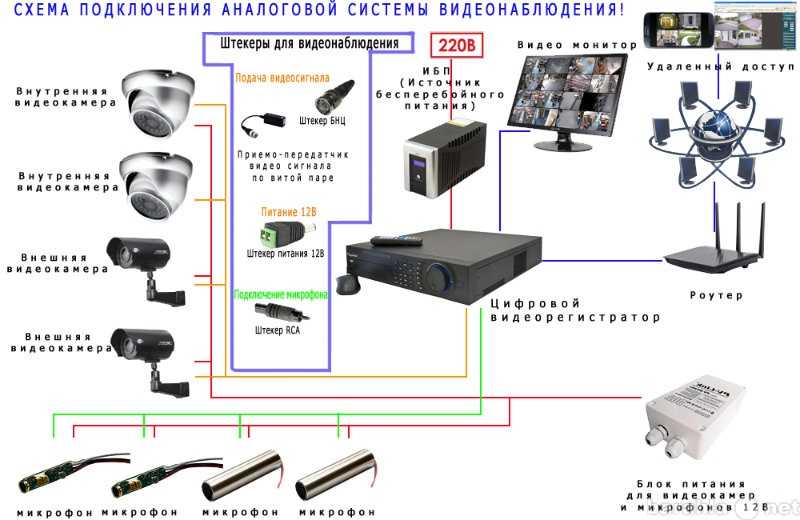

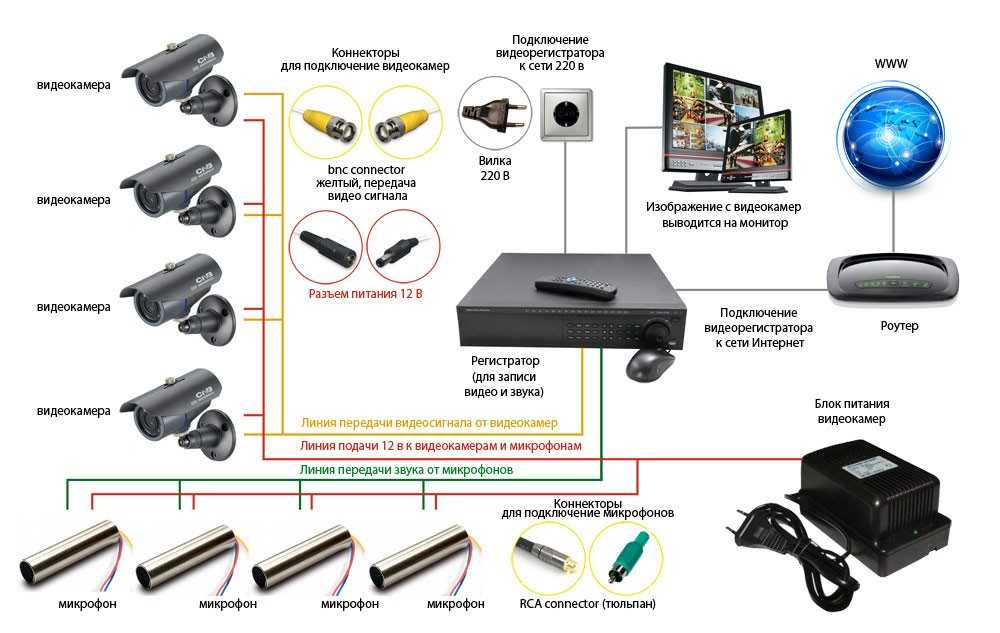

8. Микрофон

• Если вы хотите не только видеть, но и слышать происходящее обратите внимание на наличие встроенного микрофона в камере.
• Для подключения микрофона потребуется соответсвующий шнур и RCA разъемы
• Для получения высококачественного звука рекомендуется использовать направленный микрофон

9. К каждому комплекту видеонаблюдения мы бесплатно добавим наклейку «Объект под наблюдением»

• В соответсвии с законом необходимо предупреждать посетителей о ведущемся наблюдении.
• Скрытое видеонаблюдение запрещено законом! Ст. 137, 138.1 УК РФ
• Наклейка также является психологически-сдерживающим фактором для злоумыленника.

10. UTP Патч-корд

• Для подключения коммутатора к видеорегистратору и домашнему роутеру (для просмотра изображения через интернет) понадобится UTP Патч-корд



Всего 10 компонентов и Ваша система готова!

Мы с радостью доставим ваш комплект в кратчайшие сроки и предоставим скидку на него.

Установить и настроить систему можно самостоятельно или  подать заявку на монтаж.

Если перед покупкой Вам требуется консультация профессионального монтажника, подайте заявку на обследование.

Специалист бесплатно обследует Ваш объект и даст рекомендации по выбору оборудования и размещению камер.

Cхема подключения IP-камеры — с коммутатором роутером и компьютером

В наше время все популярней становится IP-видеонаблюдение. Ip-камеры устанавливают для дома, квартиры, дачи поэтому многие задает себе вопрос: как же правильно подключить ip-камеру с возможностью удаленного доступа? Ответить на этот вопрос помогут схемы подключения ip-камер.

Для подключения камер заранее необходимо:

1. зарисовать схему подключения;
2. продумать пропускную способность оборудования и количество используемых цифровых видеокамер, в противном случаи может возникнуть перегрузка оборудования, что как правило приводит к зависанию камер видеонаблюдения или в потере качества;
3. скорость сетевой карты компьютера, должно быть не менее 1 Гбит;
4. если данные записываются и сохраняются, то учитываем скорость записи жесткого диска компьютера, путем подключения к интерфейсу sata3 и покупаем специальный диск для наблюдения со скорость шпиндера 7200.

Разберем основные схемы:

• Напрямую к компьютеру;

Ip-камера видеонаблюдения соединяется к компьютеру напрямую через витую пару rj45. При этом распиновка кабеля должна быть перекрестная, то есть с одной стороны провод обжат по вариантy А, с другой B.

Схема распиновки rj45

• через роутер;

Все устройства соединяются с роутером через витую пару. Распиновка кабеля стандартная с обеих сторон. Вариант 568B.

• через коммутатор;

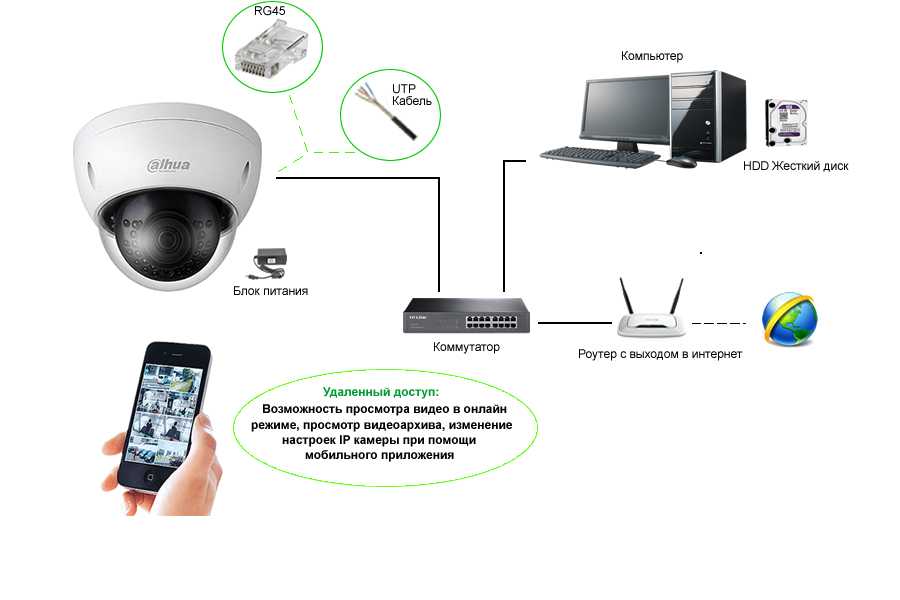

Цифровая видеокамера и ПК соединяются с коммутатором.

Коммутатор или свитч — устройство для объединение хостов в одну сеть для передачи данных между ними.

Хостом может быть любое устройство с сетевым интерфейсом.

Выделим типы коммутаторов:

1. неуправляемый, то есть не настраиваемый. Передает кадры, но не поддерживают настраиваемые протоколы, такие как RSTP, VLAN. Самый бюджетный тип свитча. После покупки его достаточно включить в розетку и подсоединить к хосту и он уже работает;
2. управляемый, то есть настраиваемый.   Здесь вы можете настроить dhcp протокол, чтобы раздавать ip-адрес автоматически.

Поддерживает мониторинг портов. Позволяет получать статистику по каждому порту. После покупки, чтобы он заработал необходимо к нему подключиться и активировать порт, куда подключен кабель Ethernet.

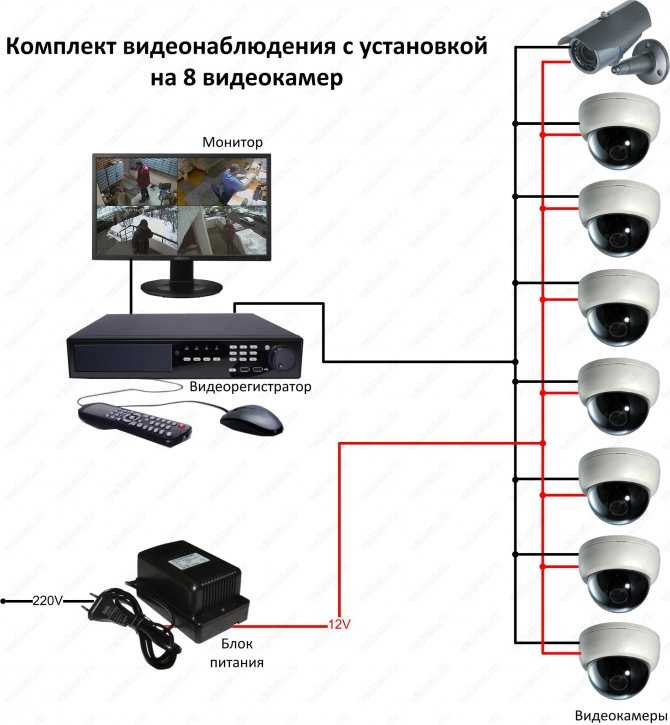

• Схема с добавлением регистратора;

Зачем нужен регистратор?

Для ip-камер функции видеорегистратора может выполнять персональный компьютер. Основная функция — запись данных на жесткий диск. Однако с ростом видеокамер нагрузка на жесткий диск значительно возрастает. Бывает так, что запись видео и одновременный просмотр видеозаписи, приводит к зависанию камер. В этом случаи без регистратора не обойтись.

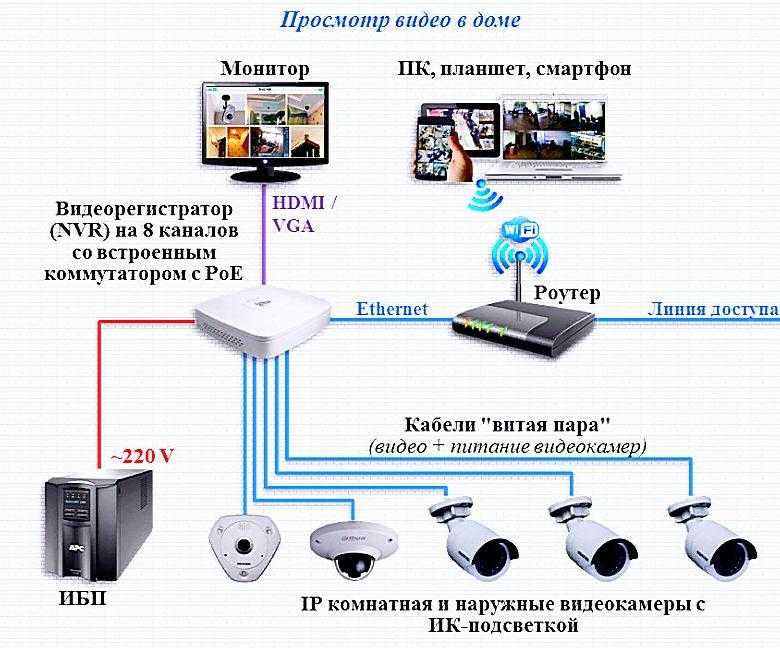

• С использованием технологии Poe, коммутатора и роутера;



Технология PoE позволяет запитать цифровую видеокамеру через витую пару.

Присутствие роутера дает возможность удаленного доступа к устройству.

• использование дополнительного оборудования SVP 17 и SVP 17/ IP-грозозащита.



Оборудование такое как svp 17/IP грозозащита гасит электростатические заряды, отводит их на шину заземления.
