Схема соединения наушников со штырьком: схема распайки разъема и штекера гарнитуры

Содержание

виды разъемов гарнитур джек 3.5

На чтение 7 мин Просмотров 32.4к. Опубликовано Обновлено

Содержание

  1. Универсальный штекер — распиновка джек 3.5 для подключения к гнездам наушников и смартфонов
  2. Конфигурация контактов
  3. Самостоятельная распиновка джек 3.5 мм
  4. Распиновка 3 5 мм jack 4 контакта
  5. Как определить размер разъёма для наушников
  6. Как устроен разъем для наушников
  7. Схема наушников с микрофоном
  8. Распиновка провода разъема 3.5 (Jack) с микрофоном и без него.
  9. Электрические схемы с распиновкой
  10. Как проверить распиновку на нестандартном разъеме
  11. 2. Пайка джека и миниджека 3.5
  12. Пять проводков на четыре контакта разъема гарнитуры

Универсальный штекер — распиновка джек 3.5 для подключения к гнездам наушников и смартфонов

Распиновка джек 3. 5 особой сложности не представляет, достаточно умения обращаться с паяльником. Поэтому, починить вышедший из строя коннектор или припаять новый на провод, может практически любой пользователь гарнитур, к которым требуется такой соединитель.

Аудио разъемы были изобретены в 19 веке с целью использования в телефонных коммутаторах и до сих пор широко используются для передачи аналоговых аудиосигналов.

Конфигурация контактов

Пин №Имя пин-кодаОписание
1.TipЛевый
2.RingПравый
3.RingЗемля
4.SleeveМикрофон

Краткое описание

Джек 3,5 мм — это универсальный размер аудио разъема для смартфонов, ПК и ноутбуков. Кроме того, для радиолюбителей аудио разъем 3,5 мм является полезным компонентом для проектов, которые подключаются к гнездам для наушников.

Существуют различные типы аудиоразъемов, такие как TS, TRS и TRRS, использующиеся в различных приложениях, но наиболее распространенные, которые мы видим в повседневной жизни, это TRS и TRRS.

Самостоятельная распиновка джек 3.5 мм

Для использования 3,5-мм аудио джека в ваших проектах или изготовлении опытных образцов, вы должны припаять провода на контактные штырьки джека. Снимите вышеуказанную пластиковую оболочку, и вы увидите контакты разъема, как показано на изображениях выше. Теперь используйте многожильные провода для пайки со штырьками, а затем снова закройте его пластиковым кожухом.

Распиновка 3 5 мм jack 4 контакта


Как определить размер разъёма для наушников

Диаметр разъёма или штекера большинство пользователей способны определить визуально, ведь преимущественное большинство устройств оснащаются разъёмом 3,5 мм. Если диаметр штекера в вашем устройстве меньше привычного, значит это 2,5-мм джек, если используете профессиональное оборудование или музыкальный инструмент с разъёмом увеличенного диаметра – наверняка это 6,35-мм коннектор.

Отличить джек от Lightning и USИ труда не составит.


Неопытные пользователи стоит воспользоваться измерительным устройством, например, штангенциркулем, хотя отличие в 1 мм покажет и школьная линейка.

Как устроен разъем для наушников

Распиновка разъёма для подключения наушников (на примере TRS) зеркальна цоколёвке штекера (схема показана ниже ).


Для коннектора с микрофоном TRRS (применяется для гарнитуры) распиновка следующая.


Схема наушников с микрофоном

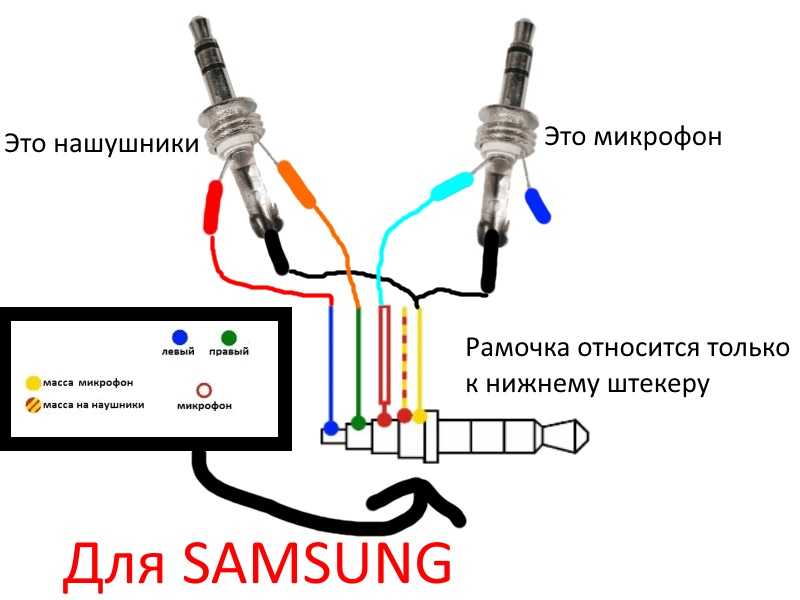

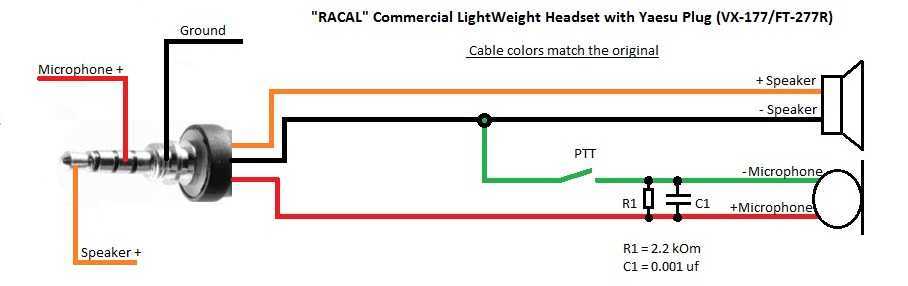

Для гарнитуры схематичный рисунок выглядит иначе, ведь она устроена по-другому – снабжена дополнительным кабелем для передачи звука с микрофона.


Заметили, что на схемах за массу и микрофон отвечают разные контакты? Ничего странного. Предусмотрена пара типов (спецификаций) TRRS с различным расположением массы и микрофонного контакта. В CTIA (компьютерный стандарт) второе кольцо (третий контакт) подключено к общему контакту, а гильза – к микрофону, в случае с OMTP (телефонная спецификация) наоборот: 3-й контакт – спикер, 4-й – масса.

Стандарты актуальны только для гарнитуры – наушники с микрофоном, к устройствам без него отношения не имеют.

Стандарты актуальны только для гарнитуры – наушники с микрофоном, к устройствам без него отношения не имеют.





Рисунок №1

Заметили, что часть гарнитур с iPhone работает адекватно. Отказывает микрофон, не функционирует регулятор громкости и переключение треков из-за того, что большинство аксессуаров выпускается с международной распиновкой OMPT, а Apple использует американскую схему – CTIA. Проблема решается приобретением переходника CTIA – OMPT (см. рисунок №1) или перепайкой 3-го и 4-го контактов (их меняют местами) в гарнитуре.

Распиновка наушников позволит правильно припаять выводы в процессе ремонта устройства, например, замены повреждённого штекера или кабеля. Она зависит от количества контактов и применяемой спецификации: CTIA или OMPT.

Распиновка провода разъема 3.5 (Jack) с микрофоном и без него.

Сейчас в основном везде используется распиновка проводов наушников с микрофоном приведённая на первой картинке ниже, но также и существует другая в основном она используется на старых телефонах и в телефонах некоторых производителей. Различаются они тем, что контакты микрофона и земли поменяны местами.

Если вы перепаяли штекер наушников и у вас тихий звук в наушниках, а при нажатии на кнопку приема звонков наушников громкость в наушниках повышается, то вам следует перепаять провод земли и микрофона(поменять их местами).

Электрические схемы с распиновкой

Схемы распиновки наушников TRS штекеров (3 контакта):

НаушникиМикрофон
левый канал;

правый канал;

“земля”.

микрофон;

микрофон;

“земля”.

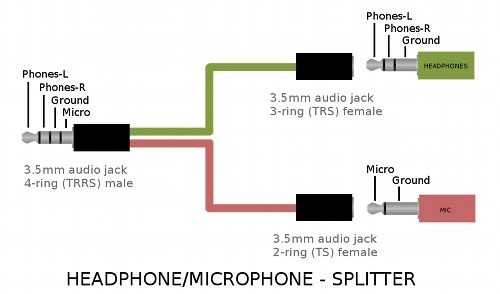

Схемы TRRS штекеров (4 контакта):

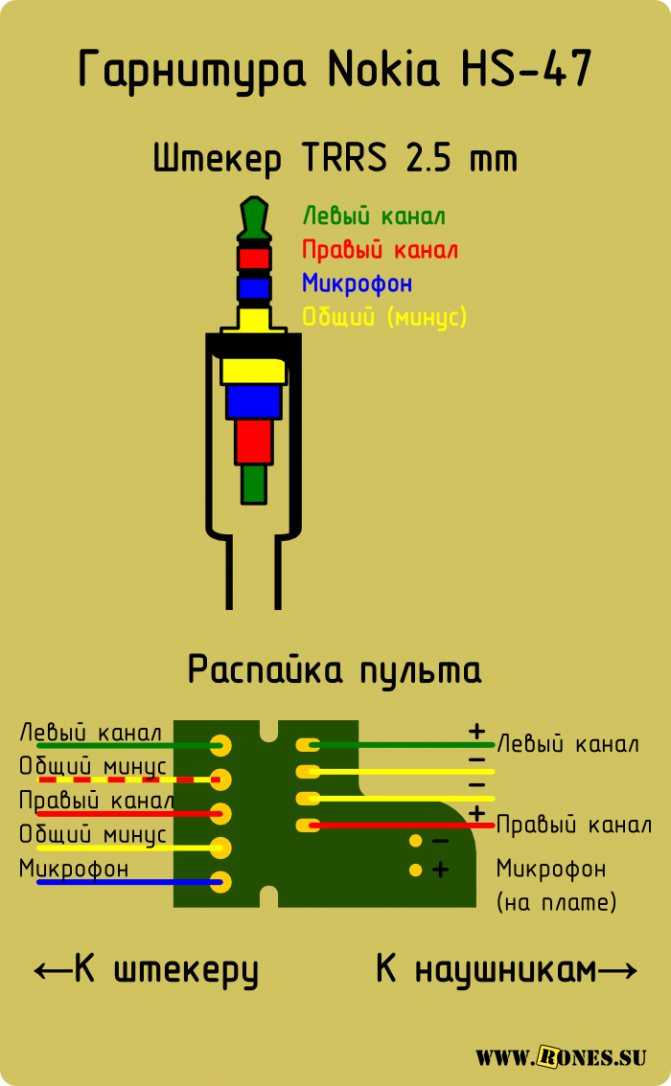

LRGM (CTIA)LRMG (OMTP)MLRGMRLGGLRM
L

R

G

M

·        L

·        R

·        M

·        G

M

L

R

G

·        M

·        R

·        L

·        G

G

L

R

M

В таблице CTIA и OMTP – типы распиновки (распайки), новый и старый стандарты соответственно.

Для удобства были введены условные обозначения:

L – левый канал (аудио)

R – правый канал (аудио)

M – микрофон

G – “земля”

Распиновка наушников LRMG устарела. Из-за этого ушли в прошлое такие модели устройств, как BlackBerry Curve 8330, некоторые аппараты Bravis с Explay, Huawei U8950D. Поистине древними устройствами с LRMG является продукция Siemens и неубиваемая Motorola C650.

Схемы TRRRS штекеров (5 контактов):

1 тип2 тип
·        левый канал;

·        правый канал;

·        левый микрофон;

·        правый микрофон;

·        “земля”.

·        левый канал;

·        правый канал;

·        левый микрофон;

·        “земля”;

·        правый микрофон.

К 1-му типу гарнитур относят Sony MDR NC-31. Оба типа пятипозиционного разъема совместимы с четырехпиновыми штекерами.

Как проверить распиновку на нестандартном разъеме

Некоторое время в продажу выходили мобильные телефоны с нестандартными (оригинальными) штекерами.

В данном случае распиновка наушников имеет различные схемы подключения.

При поломке кабель обрезают, и приобретают другую гарнитуру. Затем производят монтаж согласно схеме распиновки.

Распиновку наушников иногда проводят без помощи специалиста, используя следующие действия:

  • с помощью активного растворителя производят разбор корпуса системы;
  • далее идет прозвон выводов динамиков с учетом, что общий провод – нулевое сопротивление;
  • прозвон контактов разъемов с нулевым сопротивлением;
  • определение контакта подключения (его номера, при котором мультиметр** показывает сопротивление, приближенное к нулю) общего провода;
  • прозвонка к противоположным контактам динамиков;
  • в случае устройств, которые имеют микрофон, ищут подключения к контактам разъема для всех выводов.

* TRS – аббревиатура, образованная Tip-Ring-Sleeve, что обозначает наконечник-кольцо-гильза.

** Мультиметр – электроизмерительный аппарат, включающий в себя функции амперметра, вольтметра и омметра.



2. Пайка джека и миниджека 3.5

Ремонт штекера наушников (с микрофоном)

Ремонт штекера (пайка 3,5 мм джека) – это не так уж и сложно. Достаточно иметь нормальный паяльник, более-менее прямые руки и минимальный объём знаний. Вот именно их-то (инструкцию по ремонту джека) мы и предлагаем, как говорится, вашему вниманию.

  1. Определить место и тип поломки (перелом провода районе штекера).
  2. Определить количество пинов (контактов) в штекере.
  3. Разобрать штекер (извлечь металлическую часть штекера с корпуса).
  4. Зачистить и залудить
    паяльником обрезанный провод.
  5. Определить распайку жил.
  6. Припаять жилки провода на зачищенные контакты штекера.
  7. Скрепить оплетку провода с «хвостом» штекера (местом где располагаются контакты).
  8. Надеть термоусадочную трубку и «усадить» источником тепла.

Ниже разберём всё более детально. Также есть полезное и наглядное видео.

Пять проводков на четыре контакта разъема гарнитуры

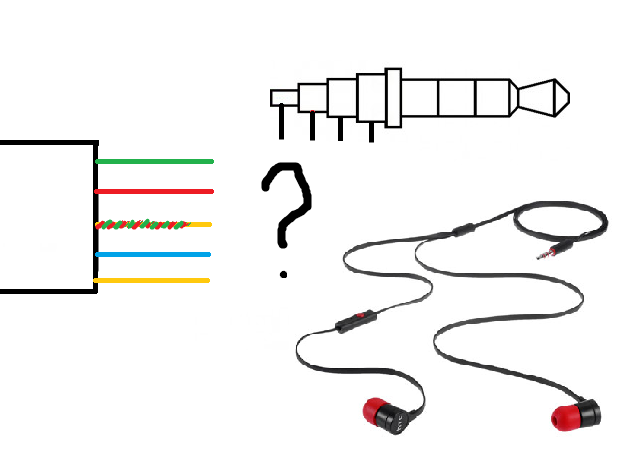

Попали Вам в руки наушники, отрезали разъем, сняли оплетку с провода, а там вот так:

Три адекватных проводка и один, как сейчас принято говорить, с особенностями. А если с него изоляцию снять, то будет вообще вот так :

Вот и получили 5 проводов… 😥

Источники

  • https://AudioTop.ru/info/raspinovka-naushnikov
  • https://usilitelstabo.ru/raspinovka-dzhek-3-5.html
  • https://prohelps.ru/raspinovka-shtekera-na-3-5-mm-pod-naushnik/
  • https://reedr.ru/elektronika/raspinovka-naushnikov/
  • https://headphonesbest. ru/faq/remont-shtekera-naushnikov-3-5-mm-mini-jack-pajka-raspinovka-23857
  • https://audiogeek.ru/razyom-garnituri/

Распиновка наушников с микрофоном: схемы распайки

Бывают случаи, когда приходится делать распиновку наушников. Например, устройство работает некачественно, и провод нужно распаять, чтобы найти причину.

Содержание статьи

  • Типы разъемов
  • Как прозвонить провода
  • Схемы распиновки наушников с микрофоном
  • Распайка проводов наушников
    • Поломанный разъем

Типы разъемов

В зависимости от размера коннектора, соединяющего электрические цепи, они делятся на:

  1. Микро jack 2.5 мм. Подойдет для оборудования переносных, карманных устройств (плееров, телефонов).
  2. Мини jack 3.5. Монтируют для бытовых предметов (телевизора, компьютера).
  3. Большой jack 6.35. Этот тип разъема используется для специальной техники. Например: мощные усилители акустики или музыкальные инструменты. Но могут использоваться и для менее габаритных устройств (микрофоны, металлоискатели).

Джек тоже имеет несколько категорий, в зависимости от количества выходов. Он бывает:

  1. Двухконтактный. Передает несимметричные сигналы. К примеру, моно сигналы для наушников или аудиозапись на микрофоны.
  2. Трехконтактный. Может передавать как симметричный, так и несимметричный сигналы. В последнем контакты под номером 2 и 3 соединяют при помощи перемычки.
  3. Четырехпиновый. Передают как видео, так и аудиосигналы. Могут передавать и те и те одновременно. Такие порты делают в современных моделях смартфонов, проигрывателей или планшетов.
  4. Пятипозиционный. Встречается очень редко. Создан компанией Sony для смартфона версии Xperia Z. Позволяет функционировать двум микрофонам одновременно. Один из них отвечает за шумоподавление.

Гнезда также делятся на две разновидности:

  1. Обычные. Сделаны для определенного вида штекера.
  2. Переключаемые. Способны подстраиваться под все типы штекеров, переключая свое положение.

Как прозвонить провода

Провода, идущие к различным частям устройства позванивают, используя тестер. В первую очередь ищем те, которые идут к динамикам:

  1. Зачищаем концы. В некоторых разновидностях моделей, провод, который идет к микрофону является экранизированными, и экран способен выполнять функции соответствующего кабеля.
  2. Одеваем наушники. После подключения тестера, мы услышим треск из динамиков. Если звук исходит только из одного, тестер неправильно подключен. Вероятно, он контактирует только с динамиком, из которого исходит звук. Необходимо подключить тестер к общему проводу. Если звук издается из обоих наушников, тестер контактирует с обоими каналами.

Наши действия будут отличаться, в зависимости от количества проводов:

  1. Если в кабеле 4 провода, тот, который остался должен быть подключен к микрофону и регулятору громкости через панель управления.
  2. Если пять, остаются два, которые необходимо проверить. В случае, если они могут прозваниваться друг с другом, но не прозваниваются с динамиками, их нужно подключить к микрофону. А если другие прозваниваются, их припаиваем к клемме вместе.
  3. Если проводов семь, остальные подключаются попарно к микрофону с кнопкой гарнитуры. Их припаиваются в зависимости от цветов, как к микрофонной, так и к общей клемме.

Схемы распиновки наушников с микрофоном

Схема распинвоки будет отличаться, в зависимости от модели наушников. Чаще всего, штекеры состоят из двух, трех или четырех частей, каждая из которых отвечает за передачу определенных сигналов. Например:

  1. Штекер с двумя частями оснащен одним общим проводом. Чаще всего, используется для микрофона.
  2. С тремя частями состоит из трех проводов (правого, левого и общего). Используется для наушников. Правый канал отвечает за правый наушник, левый за левый, а общий за соединение контактов (к штекеру идет один кабель, но приблизительно на середине длины он разъединяется на два, по одному для каждого наушника).
  3. С четырьмя частями. Здесь штекер делится на две разновидности. Первая – состоящая из четырех проводов конструкция для современных версий телефонов, плееров и планшетов. Каналы правый, левый, общий и для микрофона. Вторая разновидность – для устаревших версий телефона Nokia. Каналы – правый, левый, общий и добавочный сигнал.

В современных телефонах, штекер состоит из четырех частей (отвечает за наушники и микрофон). Распиновка идентична у следующих моделей:

  1. Apple.
  2. Samsung.
  3. Lenovo.

Если смотреть на штекер визуально, он состоит из некоторых сегментов. Каждый отвечает за определенный канал. Например:

  1. Самый первый сегмент, край штекера отвечает за левый.
  2. Второй сегмент за правый.
  3. Последний, самый длинный, отвечает за общий. Он находится ближе всех к проводу.

Распайка проводов наушников

Самый распространенный вариант штекера называется джек (на английском Mini Jack) версия 3,5. Но помимо него могут быть джек 2,5, mikroUSB и miniUSB. Мы рассмотрим, как распаять провода джек.

Если наушники стандартные, в кабеле должно быть три провода. Нумерация проводов идет от острия к кабелю:

  1. Левый.
  2. Правый.
  3. Общий канал.

Но в некоторых видах, устанавливают 4 провода вместо 3 (они парные). Если вам попались такие наушники, провода одинаковые по цвету считаются парными, и припаиваются вместе.

Справка! Распаять провода со штекером джек очень просто. Кольцо, которое находится ближе всего к кабелю, считается общим каналом. А остальные правым и левым. При обычной распайке, правый канал подключается к среднему, а левый к штекеру.

Припаивать провода необходимо к соответствующим местам. Найти эти места можно при помощи тестера или визуально.

Джек 2,5 аналогичный этой версии. У него отличие только в разъеме. Процесс распайки будет таким же.

Mini и MicroUSB используются для подключения к некоторым типам мобильных телефонов, плееров и других небольших устройств. Распайка у Мини и Микро одинаковая. Внутри находятся 5 выводов. К ним припаиваются кабеля. Нумеруют их с левой стороны на правую. К первому выводу припаивают общий, к третьему правый, а к четвертому левый каналы.

Поломанный разъем

Наушники очень часто ломаются. Чаще всего, проблема не в динамиках и не в проводах, а в штекере, или выводах, необходимых для контактов с проводами. Если контакты залипли, их необходимо припаять. А вот сломанные штекеры придется полностью заменить.

Определить, что причина поломки именно в наушниках просто. Нужно подключить другое, работающее устройство. Если новые тоже не заработали, причина в порте. Для ремонта придется обращаться в сервисный центр.

При проблемах с контактами, определить поломку можно следующими образами:

  1. Не работает один из динамиков. Например, левый или правый.
  2. Звук очень тихий или нечеткий.
  3. Слышен шум.

Попробуйте потрогать то место, где провод входит в штекер. Если при прикосновении, вы видите малейшие изменения качества звука (он стал четче или громче, или наоборот, качество упало), можно быть уверенным на 99%, причина в контактах. Необходимо распаять кабель. Используя паяльник, прикрепляем их.

Если штекер не работает, звук полностью не будет поступать к динамикам. Здесь поможет только полная замена штекера. Покупаем новый, и припаиваем провода к нему. Можно также обратиться в сервисный центр, для ремонта. Но при постоянных поломках, самое выгодное решение – покупка нового устройства.

Как работают разъемы и вилки для наушников? (+ Схемы подключения) – Мой новый микрофон

Легко подключить наушники (и другие устройства) к соответствующим разъемам или портам и заставить их работать… до тех пор, пока они не перестанут работать. Изучение того, как разъемы и штекеры для наушников работают электрически, очень поможет нам в понимании прохождения сигнала и совместимости устройств, а также улучшит наши навыки устранения неполадок.

Как работают разъемы и штекеры для наушников? Штекер наушников (вилка) вставляется в гнездо для наушников (гнездо), чтобы установить электрическое соединение, позволяющее передавать аудиосигналы. Хотя цель одна и та же, размер, конкретная проводка, включение микрофона, качество соединения и совместимость различаются от разъема к разъему, от штекера к штекеру и от штекера к разъему.

В этой статье мы рассмотрим внутреннюю работу разъемов для наушников различных размеров, проводки и качества, чтобы лучше понять, как они работают в целом, а также как они работают в тандеме с разъемами для наушников.

Статья по теме: Как работают разъемы и вилки для наушников? (+ Схемы подключения)


Разница между разъемом для наушников и штекером для наушников

Когда большинство людей говорят о разъемах для наушников, они имеют в виду как гнездовые разъемы порта, так и штекерные разъемы на концах кабелей наушников.

Однако, с технической точки зрения, гнездо для наушников — это гнездо, а штекер для наушников — штекер. Это относится к любому разъему телефонного типа (имеющему наконечник, кольцо и гильзу).

Это разъемы для наушников:

6,35 мм, 3,5 мм и 2,5 мм TRS аудио разъемы

Это разъем для наушников:

3,5 мм разъем для наушников TRRS (Macbook Air 2015)

разъемы микрофона. Чтобы узнать больше, ознакомьтесь с моей статьей «В чем разница между разъемом для микрофона и разъемом?».

Ознакомившись с терминологией, давайте приступим к основной части этой статьи.


Как подключаются разъемы и вилки для наушников?

Начнем с того, что не все разъемы и разъемы для наушников совместимы.

Чтобы гнездо для наушников и вилка правильно подключались и обеспечивали оптимальный поток сигнала, они должны соответствовать следующим параметрам:

  • Быть одинакового размера
  • Иметь одинаковую схему подключения

Обратите внимание, что некоторая свобода действий в совместимости проводки. Также обратите внимание, что то, что вилка подходит к разъему, не обязательно означает, что она совместима. Мы коснемся этих вопросов позже в этой статье, в разделе, посвященном разъему для наушников и совместимости разъемов.

По сути, разъемы и вилки для наушников представляют собой одиночные разъемы с несколькими (2-5) проводниками в их конструкции. Чтобы штекер для наушников работал с разъемом для наушников, проводники должны быть правильно выровнены в правильном формате для передачи надлежащего аудиосигнала (сигналов).

Важно отметить, что наушники являются преобразователями и по своей сути являются аналоговыми устройствами. Аналоговые аудиосигналы представляют собой просто напряжения переменного тока. Эти сигналы передаются по электропроводным проводам.

Провода в кабеле наушников внутренне согласованы с отдельными проводниками вилки кабеля. Гнездо источника звука также имеет отдельные проводники, которые подключены для передачи определенных сигналов.

Идея состоит в том, чтобы обеспечить контакт между проводниками разъема и штекера, чтобы аналоговые аудиосигналы проходили от источника по кабелю к соответствующим динамикам наушников в соответствии со схемами подключения.

В подавляющем большинстве случаев мы не можем увидеть физическое соединение между штекером наушников и разъемом, не разбирая разъем. Ниже представлена ​​упрощенная схема соединения штекер-вилка в поперечном сечении:

Итак, это основное представление о том, как работают разъемы и штекеры для наушников. Они действуют как проводящие соединения, которые позволяют электрическому току течь из одного места в другое (от источника звука к динамикам наушников).

В этой статье мы подробнее поговорим о размерах и стандартах подключения разъемов/штекеров для наушников и рассмотрим совместимость.


Размеры разъема/штекера для наушников

Начнем с обсуждения различных размеров разъемов и штекеров для наушников. Их:

  • 2,5 мм
  • 3,5 мм
  • 4,4 мм
  • 6,35 мм

2,5 мм (3/32 в)

2,5 мм (3/32 дюйма)

. но стоит упомянуть здесь для тщательности.

Этот штекер/гнездо для наушников до сих пор регулярно используется в рациях и некоторых видеокамерах.

Разъемы наушников 2,5 мм представляют собой типичные несбалансированные монофонические разъемы TS (наконечник-втулка) или несимметричные стереофонические разъемы TRS (наконечник-кольцо-втулка).

3,5 мм (1/8 дюйма)

Гнездо/штекер для наушников 3,5 мм чаще всего используется для проводных наушников.

Этот разъем используется в старых смартфонах, ноутбуках и планшетах, а также в некоторых микшерных пультах и ​​полевых рекордерах.

3,5-мм разъемы для наушников часто представляют собой либо несбалансированные стереоразъемы TRS (наконечник-кольцо-втулка), либо несимметричные разъемы стерео плюс микрофон TRRS (наконечник-кольцо-кольцо-втулка).

4,4 мм

4,4 мм — относительно новый разъем/штекер для наушников.

Стандарт 4,4 мм называется Pentaconn и встречается в некоторых продуктах Hi-Fi, в частности от Sony.

Компания Sony включена в список 13 лучших брендов наушников в мире журнала My New Microphone.

Стандарт Pentaconn подключается как симметричное стерео с разъемом TRRRS (наконечник-кольцо-кольцо-втулка).

6,35 мм (1/4 дюйма)

Гнездо и вилка 6,35 мм «четверть дюйма» — это то, что вы обычно найдете при подключении электрических музыкальных инструментов. Вилки/гнезда, используемые для инструментов, часто несбалансированные и подключены как TS (наконечник-втулка).

Однако разъем 6,35 мм также используется для наушников, хотя обычно он подключается как несбалансированное стерео TRS (наконечник-кольцо-рукав).

Гнездо/вилка для наушников 6,35 мм используется во многих аудиоинтерфейсах, усилителях для наушников, микшерных пультах и ​​записывающих устройствах.

Адаптеры размера

Из 4 размеров, упомянутых выше, телефонные разъемы 3,5 мм (1/8″) и 6,35 мм (1/4″) являются наиболее распространенными.

К счастью, существуют адаптеры для эффективного преобразования размера гнезда/штекера. Эти адаптеры даже бывают типа «джек-штекер» или «штекер-штекер» в дополнение к прямым адаптерам «джек-штекер» и «штекер-штекер».

Подробную статью о размерах разъемов для наушников и разъемов см. в статье «Мой новый микрофон» под названием «Различия разъемов для наушников 2,5 мм, 3,5 мм и 6,35 мм».


Провода разъема/штекера для наушников

В разделе, посвященном размерам разъема/штекера для наушников, я кратко упомянул соединения наконечника, кольца и втулки. Эти термины относятся к различным проводникам на самих разъемах, которые имеют свои собственные провода с кабелем наушников и несут свою собственную аудиолинию.

В этом разделе будут рассмотрены стандарты проводки, используемые в разъемах и штекерах для наушников, а также то, как они соединяются друг с другом и эффективно передают аудиосигналы от источника звука к динамикам наушников.

Стерео Против. Моно-аудио

Большинство наушников рассчитаны на прием стереофонического звука, поскольку стерео является стандартом для музыки.

Однако для некоторых наушников (особенно гарнитур) требуется только монофонический звук, и они спроектированы таким образом.

Для передачи монофонического сигнала разъем для наушников должен иметь как минимум 2 проводника: 1 сигнальный провод и один обратный провод (который также обычно действует как земля). Проще всего это сделать через соединение TS (наконечник-рукав).

Для стереозвука требуется как минимум 3 проводника: провод аудиосигнала левого канала, провод аудиосигнала правого канала и общий провод заземления/возврата.

Обратите внимание, что моно- и стереонаушники могут иметь больше проводников, чем необходимо для интеграции микрофона или балансной передачи сигнала.

Сбалансированный vs. Несбалансированный звук

В большинстве наушников используется несбалансированный звук, хотя есть и исключения.

Несимметричный звук имеет один сигнальный провод и один обратный провод. Обратный провод часто служит проводом заземления. Эти два проводящих провода замыкают цепь и позволяют аудиосигналу «путешествовать» от источника звука к динамику наушников.

Несбалансированный звук подходит для передачи звука по кабелю небольшой длины (например, по кабелю для наушников), но ухудшает качество сигнала, особенно высокого класса, на любой значительной длине.

Сбалансированное аудио имеет два сигнальных провода: один для передачи сигнала с положительной полярностью, а другой для передачи сигнала с отрицательной полярностью.

Наличие одинаковых, но противоположных сигналов на двух проводах фактически удваивает размах напряжения в подключенном динамике наушников, что приводит к более сильной передаче сигнала. Поскольку один провод «выталкивает» ток с одной стороны драйвера, другой провод «тянет» ток с другой стороны драйвера внутри цепи.

Сбалансированные аудиовходы эффективно суммируют разницу между двумя сигнальными проводами через дифференциальный усилитель, обеспечивая более сильный сигнал с отличной защитой от любых помех или шума, общих для обоих проводников. Поэтому это обычное дело для длинных кабелей и для ситуаций, когда требуется чистый звук с низким уровнем шума.

Микрофоны, например, выдают относительно низкоуровневые аудиосигналы, более чувствительные к электромагнитным помехам (наведенный шум будет более заметным по сравнению с сигналом уровня микрофона, чем сигналом линейного уровня). Поэтому все профессиональные микрофоны используют симметричные линии для передачи сигналов.

Важно отметить, что для стереонаушников требуются два разных несбалансированных или сбалансированных аудиосигнала: по одному для каждого драйвера.

С помощью этого учебника давайте рассмотрим различные схемы подключения разъемов и штекеров для наушников.

TS (Tip-Sleeve)

TS — самый простой телефонный разъем. Он позволяет передавать монофонический аудиосигнал по сигнальному проводу (наконечнику) и обратному/заземляющему проводу (гильзе).

Простая прокладка проводников TS-коннектора:

  • Наконечник: сигнальный провод
  • Гильза: обратный провод и заземление

TS можно подключить к одному динамику наушников (в односторонних конструкциях) или разделить на два отдельных динамика.

Несбалансированные монофонические наушники Поток сигнала

Штекерные разъемы и разъемы для наушников TS обычно используются только в разъемах 2,5 мм. Обратите внимание, что 6,35-миллиметровые разъемы TS «соединительный кабель» широко используются для электрических инструментов, особенно для электрогитары и бас-гитары.

TRS (наконечник-кольцо-втулка)

TRS обычно используется в разъемах/штекерах для наушников в качестве носителя несбалансированного стереозвука.

Несимметричный разъем TRS подключается следующим образом:

  • Наконечник: провод аудиосигнала левого канала
  • Кольцо: провод аудиосигнала правого канала
  • Гильза: общий обратный провод In4 90 и заземление В конфигурации проводка втулки разветвляется в Y в кабеле и подключается к обоим драйверам.

    Поток сигнала несбалансированных стереонаушников

    Схема несбалансированного стереоподключения TRS используется в разъемах/штекерах для наушников 2,5 мм, 3,5 мм и 6,35 мм и широко используется в профессиональных наушниках.

    Обратите внимание, что другим распространенным стандартом подключения разъемов/штекеров TRS является сбалансированное моно, хотя в действительности он никогда не используется в конструкции наушников. Сбалансированный монофонический TRS обычно используется в профессиональных аудио-патч-боксах, а также для подключения студийных мониторов и громкоговорителей.

    TRRS (наконечник-кольцо-кольцо-втулка)

    TRRS — еще один очень распространенный разъем для наушников. Он приобрел популярность с появлением наушников, в конструкцию которых входит микрофон.

    Многие из наших цифровых устройств (смартфоны, ноутбуки, планшеты) имеют разъемы TRRS 3,5 мм для подключения наушников и микрофонов и гарнитур.

    Проводка TRRS в основном используется в разъемах для наушников 3,5 мм и обычно соответствует стандарту AHJ (американский разъем для гарнитуры), установленному CTIA (Ассоциация сотовой связи и Интернета). Давайте посмотрим на этот стандарт.

    CTIA Стандарт
    • СОВЕТ: Провод аудиосигнализации левого канала
    • Кольцо: Аудио -сигнальный проволока правого канала
    • Кольцо: Общий обратный провод и заземление
    • Sleeve: Microphone Audio Audio Audio Audio Audio Audio. В этих наушниках общий возврат (второе кольцо) разделяется на три части и соединяется с элементом микрофона и обоими динамиками наушников.

      Стоит упомянуть старый стандарт OMTP. Он очень похож, за исключением одного крупного переключателя.

      OMTP Standard
      • Tip: left channel audio signal wire
      • Ring: right channel audio signal wire
      • Ring: microphone audio wire
      • Sleeve: common return wire and ground

      В этом стандарте рукав также разделяется на три части и соединяется с элементом микрофона и обоими динамиками наушников.

      Небалансные стереонаушники с потоком сигнала микрофона

      TRRRS (наконечник-кольцо-кольцо-кольцо-гильза)

      Разъем TRRRS используется в редком разъеме Pentaconn 4,4 мм.

      Это специальное гнездо/штекер для наушников предназначено для подключения балансного стереосигнала к совместимым наушникам и подключается следующим образом:

      • Наконечник: аудиоканал левого канала (положительная полярность)
      • Кольцо: аудиоканал левого канала (отрицательная полярность)
      • 3 Звонок: звук правого канала (положительная полярность)

      • Звонок: звук правого канала (отрицательная полярность)
      • Гильза: земля

      Если мы вспомним описание балансного звука, мы знаем, что нет необходимости в обратном проводе, так как у нас есть провод положительной полярности и провод отрицательной полярности для подключения к драйверу наушников.

      Поток сигнала сбалансированных стереонаушников

      В стандарте 4,4 мм TRRRS Pentaconn нет общего обратного провода, что повышает четкость за счет минимизации перекрестных помех из-за отсутствия общего обратного провода. Сбалансированный звук также сильнее из-за характера сбалансированного и несбалансированного звука.

      Для подробного ознакомления с различными схемами проводки звука в наушниках ознакомьтесь с моей статьей «Углубленный взгляд на то, как кабели для наушников передают звук».


      Совместимость гнезд и штекеров для наушников

      В начале этой статьи я упомянул, что гнезда и штекеры для наушников могут быть совместимы, даже если их проводники не совпадают. Я также заявил, что разъемы и штекеры для наушников могут быть несовместимы, даже если они имеют одинаковый размер.

      Давайте проясним эту путаницу, рассмотрев конкретные примеры:

      Совместимость разъемов/разъемов TRS и TRRS

      Представьте себе ситуацию, в которой у нас есть пара следующих устройств:

      • Наушники с разъемом TRS 3,5 мм
      • Наушники с микрофоном и разъемом TRRS 3,5 мм
      • Смартфон с Разъем TRRS 3,5 мм

      Смартфон обязательно будет иметь разъем TRRS, поскольку он разработан как устройство ввода-вывода, способное принимать микрофон и выводить сигнал на наушники. Предположим для этого примера, что он использует стандарт CTIA, упомянутый ранее.

      Опять же, стандарт CTIA:

      • Наконечник: провод аудиосигнала левого канала
      • Кольцо: провод аудиосигнала правого канала
      • Кольцо: общий обратный провод

        0 9: заземление

        4 аудио провод микрофона

      Итак, мы знаем, что 3,5-мм наушники TRRS + микрофон (при условии стандарта CTIA) совместимы с разъемом для наушников, потому что схемы подключения совпадают, а размеры одинаковы.

      Однако, когда мы подключаем к смартфону обычные несбалансированные стереонаушники TRS 3,5 мм, они работают нормально. Почему это?

      Наконечник и кольцо вилки TRS и гнезда TRRS идеально совпадают. Провод заземления/возврата также подключается. Втулка разъема TRRS, предназначенная для приема микрофонного сигнала, просто замыкается на провод заземления штекера TRS наушников.

      Конечно, это не идеальное соединение, но тем не менее они остаются совместимыми.

      Несовместимость разъемов/разъемов TRRS (CTIA) и TRRS (OMTP)

      Важно знать разницу между старым стандартом OMTP и новым стандартом CTIA для несбалансированных стереофонических наушников + несбалансированных сигналов микрофона.

      Несмотря на то, что наконечник и первое кольцо полностью совместимы (левый и правый наушники, звук), общий обратный провод и сигнальный провод микрофона (на втором кольце и рукаве) несовместимы, что делает стандарты OMTP и CTIA несовместимыми друг с другом.

      Адаптеры размера

      На рынке представлено множество адаптеров размера, позволяющих подогнать штекер наушников к соответствующему разъему.

      Наиболее распространенными адаптерами являются TRS 3,5 мм на TRS 6,35 мм и TRS 6,35 мм на TRS 3,5 мм, но на рынке представлено множество других адаптеров.

      Переходники для проводки

      Некоторые переходники для проводки помогают улучшить соединение между штекерами для наушников и гнездами, которые не имеют точно таких же соединений (например, вышеупомянутый несовершенный штекер TRS к гнезду TRRS).


      Использование разъемов для наушников для подключения устройств, отличных от наушников

      Иногда к разъемам для наушников можно подключить устройства, отличные от наушников. Продолжим нашу дискуссию.

      Динамики

      Большинство динамиков имеют относительно низкий импеданс для приема сигналов уровня динамиков и поэтому не будут работать должным образом при подключении к выходу для наушников.

      Однако многие портативные/мобильные колонки предназначены для подключения к выходу наушников смартфонов, ноутбуков и т. д.

      JBL Charge 3 (ссылка для проверки цены на Amazon) — это динамик Bluetooth с проводным входом, который может легко принимать сигналы с выхода наушников.

      JBL Charge 3

      JBL упоминается в следующих статьях My New Microphone:
      • 14 лучших брендов наушников в мире
      • 11 лучших брендов домашних динамиков, которые вы должны знать и использовать
      • 11 лучших брендов сабвуферов ( Автомобиль, акустическая система, дом и студия)
      • 11 лучших брендов акустических систем, которые вы должны знать и использовать
      • Топ-10 лучших брендов громкоговорителей (в целом) на рынке сегодня
      • Топ-11 лучших брендов автомобильных аудиоколонок в мире
      • Топ-11 лучших брендов звуковых панелей на рынке
      • Топ-8 лучших брендов портативных Bluetooth-динамиков на рынке

      Дополнительные входы

      Вы, вероятно, делали это раньше, когда подключали смартфон к вспомогательному входу автомобиля. Многие усилители домашних звуковых систем также имеют дополнительные входы, которые можно использовать для приема сигналов уровня наушников.

      Чтобы узнать больше о различиях между разъемами для наушников и вспомогательными выходами, ознакомьтесь с моей статьей Являются ли разъемы AUX (вспомогательными) и разъемы для наушников одинаковыми?

      Микрофоны

      Микрофоны можно подключать через специальные разъемы для наушников, предназначенные для приема микрофонных сигналов. Гнезда для наушников TRRS, которые мы обсуждали ранее, способны принимать микрофоны, которые подключаются через телефонные разъемы 3,5 мм.

      Чтобы узнать о нескольких рекомендуемых мною микрофонах TRRS, ознакомьтесь с моей статьей «4 лучших внешних микрофона для смартфонов Android».

      Статья по теме: Как работают микрофоны? (Полезное иллюстрированное руководство)


      Дополнительный разъем — это то же самое, что и разъем для наушников? Кабели/разъемы Aux предназначены для универсального соединения TRS 3,5 мм, а разъемы для наушников бывают разных размеров и предназначены для передачи сигналов от источника звука к паре наушников. Обратите внимание, что вспомогательные выходы часто могут нормально управлять наушниками (хотя и не всегда), , в то время как выходы для наушников обычно прекрасно управляют вспомогательными входами.

      Статья по теме: Разъемы AUX (вспомогательные) и разъемы для наушников — это одно и то же?

      Как работают кабели для наушников? Кабели для наушников предназначены для подключения драйверов наушников к предполагаемому источнику звука путем замыкания цепи между источником и драйвером. Другими словами, они позволяют аудиосигналам (переменным напряжениям) проходить через преобразователи наушников, которые преобразуют сигналы в звуковые волны.

      Статья по теме: Подробный анализ того, как кабели для наушников передают звук.


      Выбор наушников, подходящих для ваших задач и бюджета, может оказаться непростой задачей. По этой причине я создал «Полное руководство покупателя наушников/наушников для моего нового микрофона». Ознакомьтесь с ним, чтобы определиться со следующей покупкой наушников/наушников.


      Как взломать разъем для наушников

      В какой-то момент в ваших аудиопроектах DIY вам понадобится способ ввода звука в ваши схемы. Один из самых универсальных способов сделать это — использовать стереофонический аудиоразъем 3,5 мм. Их можно извлечь из старого комплекта портативных аудионаушников. Если вы отрезали наушники, вы можете подключить разъем к источнику звука и подключить провода непосредственно к своим цепям.

      В этом уроке я покажу вам, как подключить два наиболее распространенных типа аудиоразъемов — TRS и TRRS.

      T означает «наконечник»; R означает «кольцо», а S означает «рукав»:

      Аудиоразъем TRS

      Аудиоразъемы TRS находятся на стандартных стереонаушниках без микрофона. После того, как вы разрежете кабель, вы, вероятно, обнаружите один из трех распространенных способов его подключения:

      1. Оболочка заземления из медного провода, обернутая вокруг двух изолированных проводов аудиосигнала.
      2. Два отдельных изолированных провода, каждый со своим сигнальным проводом и проводом заземления внутри.
      3. Отдельные изолированные провода для заземления, правого аудио и левого аудио внутри одного кабеля.

      Обычно красные провода — это правый аудиоканал, а синие провода — левый аудиоканал. Посмотрите на изображение ниже, чтобы увидеть, какие провода являются проводами аудиосигнала, а какие — проводами заземления в наиболее распространенных схемах проводки TRS (изображение предоставлено DIY Perks на YouTube).

      Провода подключаются к разъему TRS следующим образом:

      В зависимости от типа разъема у вас может быть доступ к контактам внутри корпуса разъема. Провода подключаются к контактам вилки следующим образом (изображение предоставлено Робом Робинеттом):

      Если вам нужен только монофонический вход, провода левого и правого аудиоканала можно соединить вместе.

      После того, как вы идентифицировали провода, просто припаяйте их к нужным входным каналам вашей схемы или прикрепите штыревые разъемы, чтобы их можно было использовать на макетной плате.

      Аудиоразъем TRRS

      Аудиоразъем TRRS имеется на наушниках iPhone и других наушниках с микрофоном. После того, как вы разрезаете пластиковую изоляционную оболочку, вы найдете 5 отдельных проводов:

      • Сплошной красный провод: сигнал правого аудиоканала
      • Красно-медный витой провод: масса правого аудиоканала
      • Сплошной зеленый провод: сигнал левого аудиоканала
      • Зелено-медная витая жила: масса левого аудиоканала
      • Красно-зеленая оболочка с медным проводом внутри: внутренний медный провод — сигнал микрофона, внешняя оболочка — заземление микрофона.

      Вы также найдете пластиковый шнур, который используется для укрепления кабеля наушников:

      Вилка TRRS подключается к проводам следующим образом:

      Если вы можете добраться до контактов внутри корпуса вилки, контакты вилки TRRS подключаются следующим образом:

      Если вам нужен только моно аудиовход с разъемом TRRS, вы можете объединить красный и зеленый провода, чтобы сделать один монофонический аудиопровод, а затем объединить провода заземления, чтобы сделать один провод заземления.

      Добавить комментарий

      Ваш адрес email не будет опубликован. Обязательные поля помечены *
