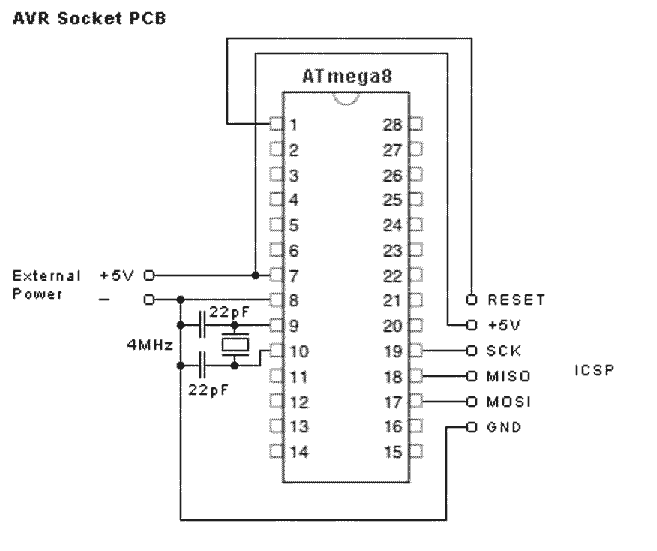

На данной странице представлены проекты, в которых используются микроконтроллеры ATmega8 — одни из самых распространенных микроконтроллеров семейства AVR
Опубликовано автором admin-new10 февраля, 2021
На данной странице представлена карта статей по микроконтроллерам AVR, опубликованным на нашем сайте «Мир микроконтроллеров». По мере добавления статей данной тематики данная карта статей также будет дополняться. Микроконтроллеры семейства AVR в настоящее время являются одними из самых популярных микроконтроллеров. Они … Читать далее →
Рубрика: Схемы на AVR | Метки: atmega16, atmega32, atmega8, ATtiny85, avr | Добавить комментарий
Опубликовано автором admin-new10 марта, 2021
Беспроводная связь может значительно расширить возможности микроконтроллеров по управлению какими либо процессами, поэтому изучение взаимодействия микроконтроллеров с радиочастотными модуля является весьма актуальной задачей для специалистов в этой области.
Рубрика: Схемы на AVR | Метки: atmega8, avr, CodeVisionAVR, Sinaprog, беспроводная связь, радиочастотный модуль | Добавить комментарий
Опубликовано автором admin-new7 февраля, 2021
В этой статье мы рассмотрим подключение Bluetooth-модуля HC-05 к микроконтроллеру ATmega8 (семейство AVR), а затем установим связь между смартфоном под управлением операционной системы Android и микроконтроллером ATmega8 с помощью Bluetooth-модуля, который будет использовать для связи с микроконтроллером универсальный асинхронный приемопередатчик … Читать далее →
Рубрика: Схемы на AVR | Метки: Android, atmega8, avr, Bluetooth, CodeVisionAVR, HC-05, Sinaprog, светодиод | Добавить комментарий
Опубликовано автором admin-new3 февраля, 2021
В этой статье мы рассмотрим подключение светодиодной матрицы 8х8 к микроконтроллеру ATmega8 (семейство AVR), на которой после этого можно отображать буквы алфавита. Типовая светодиодная матрица 8х8 показана на следующем рисунке. Светодиодная матрица 8х8 содержит 64 светодиода, которые упорядочены в форме … Читать далее →
Рубрика: Схемы на AVR | Метки: atmega8, avr, мультиплексирование, светодиодная матрица 8х8 | Комментарии (2)
Опубликовано
В этой статье мы рассмотрим процесс взаимодействия микроконтроллера ATmega8 (семейство AVR) и платформой Arduino Uno через последовательный порт. Взаимодействие будет осуществляться через универсальный асинхронный приемопередатчик (UART — Universal Asynchronous Receiver Transmitter) – это последовательный порт связи. Подобное взаимодействие часто бывает … Читать далее →
Рубрика: Схемы на AVR | Метки: arduino, arduino uno, atmega8, avr, последовательный порт | Комментарии (2)
Опубликовано автором admin-new4 февраля, 2021
В этой статье мы рассмотрим подключение оптопары к микроконтроллеру ATmega8 (семейство AVR). Оптопары представляют собой устройства, предназначенные для изоляции электронных и электрических схем. Это простое устройство может изолировать чувствительную электронику от «грубой» электроники такой, к примеру, как электродвигатели, при этом … Читать далее →
Рубрика: Схемы на AVR | Метки: atmega8, avr, оптопара | Добавить комментарий
Опубликовано автором admin-new2 февраля, 2021
В этой статье мы рассмотрим пожарную сигнализацию на микроконтроллере ATmega8 (семейство AVR) и датчике огня. Датчик огня может быть любого типа, мы в нашей схеме будем использовать инфракрасный датчик огня – он не отличается точностью, но зато он самый дешевый … Читать далее →
Рубрика: Схемы на AVR | Метки: atmega8, avr, датчик огня, серводвигатель, сигнализация | Добавить комментарий
Опубликовано автором admin-new5 февраля, 2021
В этой статье мы подключим фоторезистор к микроконтроллеру ATmega8 (семейство AVR) и с его помощью будем измерять интенсивность света. Для этой цели мы будем использовать 10 битный аналого-цифровой преобразователь микроконтроллера (АЦП). Общие сведения о фоторезисторах Фоторезистор представляет собой преобразователь, чье … Читать далее →
Рубрика: Схемы на AVR | Метки: atmega8, avr, ЖК дисплей, фоторезистор | Комментарии (16)
Опубликовано автором admin-new1 декабря, 2020
В этой статье мы рассмотрим низкодиапазонный амперметр на микроконтроллере ATmega8 (семейство AVR). Для реализации этой идеи мы задействуем 10 битный аналого-цифровой преобразователь (АЦП) данного микроконтроллера. Для упрощения схемы используем резистивный метод, являющийся самым простым способом определения нужных нам параметров. В … Читать далее →
Рубрика: Схемы на AVR | Метки: atmega8, avr, амперметр, АЦП | Комментарии (10)
Опубликовано автором admin-new1 декабря, 2020
В этой статье мы рассмотрим процесс взаимодействия двух микроконтроллеров ATmega8 (семейство AVR) через последовательный порт. Взаимодействие будет осуществляться с помощью универсальных асинхронных приемопередатчиков (UART — Universal Asynchronous Receiver Transmitter), имеющихся в микроконтроллерах. Подобное взаимодействие часто бывает востребовано в различных системах. … Читать далее →
Рубрика: Схемы на AVR | Метки: atmega8, avr, последовательный порт | Комментарии (2)
Данный вольтметр может быть полезен в качестве усовершенствования лабораторного источника питания, индикатора напряжения бортового напряжения транспортного средства, напряжения питания ПК, напряжения батареи в ИБП и т. д.
Блок питания 0…30 В / 3A
Набор для сборки регулируемого блока питания.
..
Подробнее
Это, пожалуй, самый простой из возможных цифровых вольтметров, собранный на микроконтроллер Atmel AVR. Схема работает под управлением микроконтроллера ATmega8. Использование микроконтроллера ATmega8 может показаться перебором, но он был выбран потому, что это один из наиболее часто используемых AVR микроконтроллеров, и его часто можно найти в ящике стола.
Для отображения измеренного напряжения применен трехразрядный 7-сегментный светодиодный индикатор. Катоды индикатора подключены к порту D, а аноды к младшим 3 битам порта B микроконтроллера. Использование сверхъяркого 7-сегментного дисплея позволило отказаться от управляющих транзисторов. В прототипе использован желтый индикатор T-5631BUY-11 с яркостью 150-200 мкд.
Резисторы с R1 по R8 задают ток светодиодов индикатора и, следовательно, его яркость. Сопротивление этих резисторов подобрано таки, чтобы ток потребления не превышался максимальный выходной ток (40 мА), даже когда все 8 светодиодов горят одновременно.
Для измерения использован 10-разрядный АЦП (аналогово-цифровой преобразователь) микроконтроллера. Диапазон вольтметра соответствует входному напряжению 2,5 В. Вход подключен через делитель напряжения 1/4, состоящий из резисторов R9, R10 и потенциометра Р1, обеспечивающий диапазон до 10 В с разрешением до 0,01 В. Входное сопротивление около 1 МОм.
Портативный паяльник TS80P
TS80P- это обновленная версия паяльника TS80 Smart, работающий от USB…
Подробнее
Если вам нужен диапазон до 100 В, измените значение резисторов R10 на 9M1, а P1 на 2M2. Тогда у вас будет диапазон до 100 В с разрешением 0,1 В и входным сопротивлением около 10 МОм.
Калибровка вольтметра производится по известному напряжению установкой потенциометра Р1.
Перемычки DP1 и DP2 могут использоваться для подсветки десятичных точек. Перемычка DP1 обеспечивает включение десятичной точки после первого числа (0,00), DP2 включает точку после второго числа (00,0).
Частота обновления вольтметра составляет около 4 Гц.
ATmega8 использует внутренний RC-генератор с частотой 1 МГц.
Схема питается от источника около 5В. Потребляемый ток составляет около 25 мА (большую часть потребляет светодиодный дисплей). Установите конденсаторы C1 и C2 как можно ближе к выводам питания микроконтроллера.
Фьюзы для программирования:
Скачать прошивку вольтметра (477 bytes, скачано: 28)
