Схемы на аттини13: Простой ШИМ на ATTiny13.Регулируем всё

Суточный таймер на микроконтроллере Attiny13


В современном мире автоматизация проникла буквально во все области жизни человека. Всем нам порой хочется, чтобы бездушная автоматика сделала за нас какую-нибудь скучную рутинную работу – полила цветы, проветрила помещение, покормила кошку, напоила собаку… Не с проста говорят, что лень – двигатель прогресса, ведь ленивый человек готов потрудиться и создать такое электронное устройство, которое сделает за него всё, что потребуется. А уж если ленивый человек дружит с паяльником, то дело остаётся за малым, лишь создать эту самую автоматику.

В этой статье рассмотрим процесс создания электронного таймера, который в заданное время включит и выключит нагрузку. Такому таймеру можно найти множество применений – например, раз в сутки с его помощью поливать цветы, или грядки в огороде. Автоматически включать свет ночью и выключать днём, когда светло, или же раз в сутки наливать воду в поилку домашнему питомцу. В общем, устройство получается абсолютно универсальным, область применения ничем не ограничивается.

Схема:

На схеме имеются две управляющие кнопки, пронумерованные цифрами «1» и «2». Кнопка «1» устанавливается время включения нагрузки, а кнопка «2», соответственно, время выключения. Для лучшего понимания принципа работы рассмотрим такой пример: имеется ёлочная гирлянда, которую нужно каждый день включать в 13:00 и выключать в 15:00. Значит, для установки временных интервалов работы таймера нужно в 13:00 нажать кнопку «1», при этом реле включится примерно на минуту, затем дождаться 15:00 и нажать кнопку «2», реле опять-таки включится примерно на минуту, сигнализируя об успешной установке времени. В дальнейшем реле будет автоматически включать гирлянду в 13:00 и выключать в 15:00 каждый день. Мигающий светодиод свидетельствует о работоспособности устройства.

Схема содержит в себе две микросхемы – микроконтроллер Attiny13 и часовую микросхему DS1307. Напряжение питания всей схемы – 12 вольт. Благодаря линейному стабилизатору 78l05 на плате микросхемы получают нужное им питание 5 вольт, а обмотка реле питается от 12-ти вольт. Параллельно обмотке реле следует поставить маломощный диод, например, 1N4148. Транзистор SS8050, управляющий реле можно заменить на любой другой маломощный NPN транзистор. Кнопки в обвязке микроконтроллера следует взять без фиксации.

Особенность часовой микросхемы DS1307 состоит в том, что она может работать от резервного питания, если вдруг пропадёт основное. Для этого к её выводам 3 и 4 нужно подключить источник питания на 3 вольта, например, батарейку CR2032. В этом случае при пропадании питания отсчёт времени будет продолжаться, как только основное питание появиться вновь, устройство продолжит работать в прежнем режиме, включая и выключая реле в заданные часы. Не следует забыть ставить параллельно питанию как основному, так и резервному конденсаторы электролитические и керамические, для подавления помех любого рода. Резистор светодиода, идущий от 7-й ноги часовой микросхемы, можно уменьшить до 0,5 – 1 кОм, тогда его яркость заметно увеличится.

Перед установкой на плату микроконтроллера его необходимо прошить, файлы прошивки к статье прилагаются. Удобнее всего это делать с помощью USBASP программатора. При использовании нового, ранее не используемого микроконтроллера фьюзы менять не нужно. С завода микроконтроллеры Attiny13 тактируются от внутреннего генератора с частотой 9,6 МГц, делитель на 8 включен.

Суточный таймер на микроконтроллере Attiny13

Печатную плату можно сделать по лазерно-утюжной технологии, так называемый "ЛУТ". Фото моей платы:

Суточный таймер на микроконтроллере Attiny13

После залуживания плата приобретает такой вид:

Суточный таймер на микроконтроллере Attiny13

Список необходимых деталей:

Резисторы 0,125 Вт:
• 6,8 кОм (682) – 1 шт.
• 10 кОм (103) – 1 шт.
• 4,7 кОм (472) – 2 шт.
• 3 кОм (302) – 1 шт.

Конденсаторы:
• 100 мкФ (электролитич.) – 2 шт.
• 100 нФ (керамич.) – 2 шт.

Остальное:
• Микроконтроллер Attiny13 (+ панелька) – 1 шт.
• Микросхема DS3107 (+ панелька) – 1 шт.
• Транзистор SS8050 – 1 шт.
• Диод 1N4148 – 1 шт.

• Кнопка без фиксации – 2 шт.
• Стабилизатор 78l05 – 1 шт.
• Светодиод на 3 вольта – 1 шт.
• Кварц 32768 Гц – 1 шт.
• Реле на 12 вольт – 1 шт.

Фото собранного мной устройства:

Схема, печатная плата и файлы для прошивки находятся в архиве: pechatnaya-plata-i-fayly-proshivki.zip [36.13 Kb] (скачиваний: 565)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Фото-реле на микроконтроллере ATTiny13 » Журнал практической электроники Датагор (Datagor Practical Electronics Magazine)

Привет датагорцам!
Я затеял ремонтные работы дома, и мне понадобилась система автоматического управления освещением, которое должно выключаться днём и, соответственно, включаться ночью. Я фанат AVR-контроллеров и решил я поискать на просторах Интернета готовые наработки, но, к сожалению, не нашёл ничего подходящего.

Мне нужна была простая система, которая замеряла бы уровень освещённости, переключала освещение в режиме «день/ночь» и имела бы таймер задержки переключения реле.

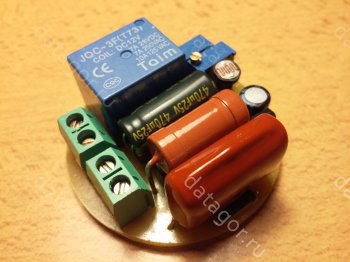

Фото-реле на микроконтроллере ATTiny13

Так родился этот проект — фото-реле на мелком восьминогом 8-битном МК ATTiny13. Зачем «городить огород» на МК, когда всё можно собрать на транзисторах и куче рассыпухи? Давайте считать мой проект учебным, направленным на освноение контроллерного сегмента электроники.

Содержание / Contents

Фото-реле на микроконтроллере ATTiny13

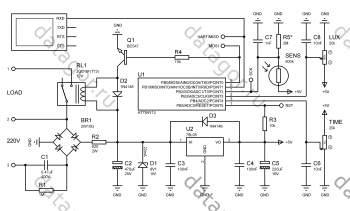

Схема имеет собственный бестрансформаторный блок питания, построенный на C1, C2, R1, R2, стабилитроне D1 и диодном мосте BR1.

При работе схемы не касайтесь каких либо её частей, т.к. блок питания не имеет гальванической развязки с электросетью!
Все настройки проводите либо при полном отключении питания схемы, либо чётко соблюдая технику безопасности.

На стабилитроне получается напряжение 9,1 В. Это на 2 В выше, чем минимальное допустимое входное напряжение для нормальной работы стабилизатора 78L05 и достаточное для работы реле (хоть и номинальное напряжение катушки у него 12 В, об этом позже).

Диод D3 служит для защиты стабилизатора 78L05. Ёмкости C3, C4, C5 являются его стандартной обвеской. Транзистор Q1 это ключ для реле RL1, резистор R4 ограничивает базовый ток. Ёмкости C6, C7, C8 сглаживают шумы на линиях контроллера.

Подстрочные резисторы «LUX» и «TIME» служат для настройки порога срабатывания реле в зависимости от освещённости и регулировки задержки данного срабатывания от 1 секунды до 29 минут.

С питанием пришлось повозиться. Дело в том, что максимально допустимый ток через стабилитрон D1 (если он на 1 Вт) составляет 31 мА. Значит потребляемый ток реле вместе со стабилизатором напряжения U2 и контроллером U1 не должен превышать этого значения. Следует учесть возможные колебания Сети от 235 В до 190 В. При ёмкости C1 0,47 мкФ ток через стабилитрон составляет ок. 22 мА при уровне входного напряжения 220 В, теоритически есть запас.
Проведя опыты я выяснил, что применённое реле надёжно срабатывает при напряжении 6,9 В и токе 18 мА, а отпускание происходит аж при 2 В. На практике я наблюдал, как при сетевом напряжении 190 В реле продолжало нормально работать.

Фото-реле на микроконтроллере ATTiny13
Фото-реле на микроконтроллере ATTiny13Наладка устройства заключается лишь в подборе делителя напряжения R5 и «SENS». Резистор R5 необходимо подобрать в зависимости от типа и сопротивления применённого фоторезистора «SENS» (у меня 500 кОм). Суть подбора в том, что бы получить напряжение на ножке 7 контроллера, близкое к 2.5 В при уровне освещения, при котором необходимо включить реле.

Кроме того нужно отрегулировать подстроечные резисторы «LUX» и «TIME» после установки прибора на место. Я лично установил датчик в паре метров от светильников и уменьшил время задержки до 1 секунды. С наступлением вечера я отрегулировал чувствительность до такого уровня, что бы свет от светильника не мешал датчику, а после установил задержку на 15 минут. Работает!

Программа для контроллера была написана на языке Си. Код занимает 100% его ОЗУ и 99% флеш-памяти. Помимо функции управления реле, в МК вложен программный UART, который отправляет раз в секунду данные о статусе работы. Сделал я его чисто как дополнение, для учебных целей.

Пример сообщения по UART:

LUX 601/518 OFF
Time 15m


Первая строка означает что свет, который видит фоторезистор, составляет 601 единицу АЦП из 1023, а порог, который выставлен резистором «LUX» составляет 518 единиц АЦП из 1023. Следовательно, сейчас день и слово «OFF» говорит о том, что программа ждёт ночи.

Когда пороги совпадут, мы получим надпись «ON», таймер задержки срабатывания реле будет запущен и после отсчёта заданного времени реле включится.
Не трудно догадаться, что «Time 15m» говорит об остатке минут до срабатывания реле.

Таймер задержки будет отключён во время запуска фото-реле. Для чего это нужно? Допустим, сейчас ночь. «Мыргнул свет», прибор сбросился, увидел, что на дворе ночь и давай ждать пока пройдёт выставленная задержка (0-29 минут), и только потом включит свет. Таким образом, получится перерыв в освещении среди ночи. Логичней если при появлении питания, фото-реле включит свет сразу.

UART работает на скорости 9600 символов в секунду, имеет 8 битов и 1 стоповый бит, без контроля чётности.

Подключение любого терминала или компьютера или любого устройства к UART выходу МК должно производится только через оптрон или трансформатор и т.п. для обеспечения гальванической развязки между схемой фото-реле и терминалом.

Данный выход предназначен только для отладки устройства.

В случае, если вам не нужна функция UART, я сделал второй вариант программы, с пометкой «LED», где ножка 6 у микроконтроллера выполняет функцию индикации состояния таймера задержки. Т.е., когда микроконтроллер начинает считать выставленную задержку, прежде чем включить/выключить свет, на протяжении всей задержки, на ножке 6 появляется логическая «1». А после завершения задержки, сменяется на логический «0».
Думаю, если подключить на 6-ю ножку светодиод через резистор, то это добавит удобство в плане мониторинга состояния прибора.

Исходный код постарался закомментировать, где можно.

Фьюзы настроены на частоту 9,6 МГц и включение порога напряжения питания от 2.7 В.
Бит CKDIV8 снимается в 1, дабы убрать делитель на 8.
Бит BODLVL1 ставится в 0 — активный, для активации ограничения питания до 2,7 В.
Остальные биты заводские.

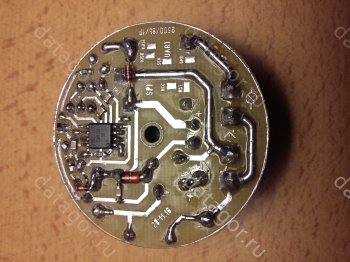

Фото-реле на микроконтроллере ATTiny13
Фото-реле на микроконтроллере ATTiny13

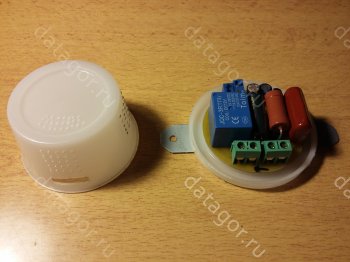

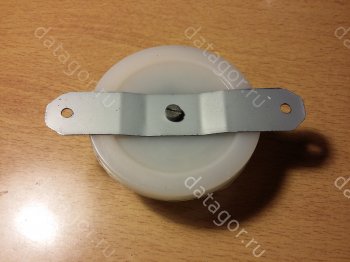

Корпус случайно нашёл в хоз. магазине. Это баночка от хлорных таблеток, подходит как родная! ▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.

- Прошивки LED + UART для заливки (hex)
▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.

- Схему отлаживал в Proteus v8.4 SP0
▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.

- Печатную плату рисовал в SprintLayout v6.0

Программу писал в CodeVision AVR 3.12 (исходники):
▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.

- с функцией LED на ножке 6 МК
▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.

- с функцией UART на ножке 6 МК

Данная система работает у меня уже неделю и претерпела мелкие доработки кода, так что устройство проверено практикой!

На этом всё. Спасибо за внимание!

Камрад, рассмотри датагорские рекомендации

Фото-реле на микроконтроллере ATTiny13

Тимур (maddiego)

Узбекистан, Ташкент

Мне 27, с паяльником подружился в 10 лет. В 22 скатился в сферу микроконтроллеров.



Простой счетчик витков на Attiny13a

РадиоКот >Схемы >Цифровые устройства >Автоматика >

Простой счетчик витков на Attiny13a


Пришлось недавно мотать трансформаторы с большим количеством витков - работа даже чем-то приятная, но вот со счёта я всё время сбиваюсь. Обычные решения вроде калькулятора с герконом на знаке "равно" не устраивали - за отсутствием того самого калькулятора, да и не эстетично это как-то. Как и не эстетично использовать для этих целей Атмеги, Ардуины и более высокие контроллеры. Готовых схем в интернете не нашлось, а если и были, то сопровождались десятками деталей и бородой из проводов. Пришлось придумывать самому, ибо не может столь простое устройство требовать столь сложной схемы.

Из подходящих деталей нашeл контроллеры Attiny13a, светодиодный семисегментный дисплей на "драйвере" из шифт-регистров, аккумулятор от сотового телефона, а также пары светодиод-фототранзистор, которые раньше служили датчиками уровня краски струйного принтера.















Дисплеи такого типа продаются с уже распаянной платой на два восьмибитных шифт-регистра 74HC595, и стоят ненамного дороже чем просто семисегментные дисплеи. Основной их плюс в том, что можно обойтись всего тремя портами ввода данных: DIO, CKL и RCK. А портов как известно на Attiny13a совсем немного - всего три на дисплей и два на датчики. Также отпадает надобность в четырёх транзисторах, что ставятся при использовании обычной динамической индикации, требующей целых 7+4 портов микроконтроллера.















Датчиками служат две пары светодиод-фототранзистор (например ITR9608), расположенные рядом друг с другом. В данном случае они используются как эмиттерные повторители, притягивая каждый свой порт на высокий уровень, когда фототранзистор принимает свет. В принципе, можно обойтись и одним датчиком (естественно, изменив прошивку), но тогда счетчик не будет "видеть" в какую сторону вы вращаете вал. А это неудобно, если приходится отматывать и переукладывать витки.

Вращая вал намоточного станка мы вращаем также диск с прорезью, находящийся между светодиодами и фототранзисторами, таким образом периодически прерывая световые лучи. Прорезь должна быть достаточно широкой чтобы одновременно пропускать свет на оба фототранзистора. Подробности работы программы можно понять из исходников, которые я постарался получше комментировать. Прошивку делал используя USBASP-программатор под линуксом, при компиляции исходников надо указать стандарт c99. Исходники прилагаются, так как я исповедую "Open Source".

Схема всего счетчика представлена ниже. Изначально в схеме предполагалось использовать кнопку сброса, но затем я понял что она по сути не нужна - можно просто щелкнуть туда-сюда выключателем.

Печатную плату рисуем в вашей любимой программе, или берём готовую в случае если нашли такие же детали как у меня. Я не стал заморачиваться с ЛУТ - в основном по причине отсутствия рабочего утюга. Просто накернил места отверстий, нарисовал дорожки специальным маркером и вытравил плату, использовав тот самый состав из перекиси водорода + соли + лимонной кислоты. Облудив и распаяв детали, можно проверить работу схемы.











































Далее кончается электроника и начинается механика - тут уже дело вкуса и пристрастий. Кто-то может прикрутить электропривод, мне же нравится крутить вручную. Это удобнее когда провод очень тонкий и легко рвётся - рука лучше чувствует натяжение.































Устройство готово, инспектора довольны 🙂


Файлы:
Прошивка микроконтроллера
Печатная плата
Исходники программы на "СИ"


Все вопросы в Форум.


Как вам эта статья?

Заработало ли это устройство у вас?

Фонарик на ATtiny13.

Фонарик на ATtiny13 – статья, в которой расскажу, как сделать фонарик на сверх-ярких светодиодах со стабилизатором тока и некоторыми полезными функциями.

Описание задумки.

Работая на одном заводе, пришлось мне столкнуться со светодиодными лампами. Лампы эти шли взамен старым люминесцентным, мощностью 80Вт. Длинные трубы, такие.

Люминисцентные лампы 80Вт

Рисунок 1

Так вот. Светодиодные лампы хорошо и долго работали, но все же выходили из строя, какие - ремонтировались, а какие – просто списывались. Вследствие чего в моём распоряжении появлялись оставшиеся запчасти. Запчастями это, конечно, сложно назвать, внутри лампы была линейка светодиодов типоразмера 3528 и плата стабилизатора тока. Стабилизаторы обычно перегорали.

Как-то цеховые электрики попросили изготовить фонарик из оставшихся запчастей. Выполнить заказ взялся мой коллега и друг. Так на свет появился первый прототип фонарика на литиевом аккумуляторе и SMD-светодиодах. Фонарик был очень простым и состоял из 21 светодиода, зарядного на микросхеме TP4056, выключателя и литиевого аккумулятора из старой батареи ноута. Из-за своей простоты жизнь фонарика была не долгой. Причин несколько: 1. Из-за отсутствия стабилизатора тока быстро перегорели светодиоды; 2. Выключатель вышел из строя, так как коммутировал рабочий ток светодиодов, а он не маленький. Проанализировал первый неудачный прототип фонарика коллеги – решил разработать свой, который будет лишен перечисленных недоработок.

О схеме.

До разработки фонарика у меня уже был опыт работы со сверх-яркими светодиодами (светильник, автопереноска, дневные ходовые огни и т.д.). За всё время работы у меня не сгорел ни один светодиод! Почему?! Расскажу немного позже, а сейчас о схеме. Принципиальная схема фонарика на микроконтроллере показана на рисунках 2-3. Если ты знаешь, как всё работает и тебе не интересно – пропускай этот раздел и переходи к следующему.

Принципиальная схема фонарика на ATtiny13

Рисунок 2.

Принципиальная схема фонарика на ATtiny13

Рисунок 3.

Фонарик можно собрать в двух модификациях – с микроконтроллером и без. Если нет желания использовать микроконтроллер, то достаточно установить перемычку 2-3 штыревого разъёма ХР4 и не ставить все компоненты, которые показаны на схеме(рис.2) + резистор R16(рис.3). Выключатель с фиксацией подключается к ХР3. Правда в таком исполнении, через выключатель будет протекать рабочий ток светодиодов, и он будет быстрее выходить из строя. В своём описании буду опираться на схему с микроконтроллером. Эта модификация работает, когда установлены все необходимые компоненты и стоит перемычка 1-2 штыревого разъёма ХР4.

Управляет режимами работы фонарика микроконтроллер ATtiny13A. Резистор R2 служит для «подтяжки» вывода Reset микроконтроллера к + питания. Кнопка вкл./выкл./яркость через R5 подключается к 6 ноге микроконтроллера. Чтобы нога «не висела» в воздухе пока кнопка не нажата, нужен R4. Штыревой разъём ХР1 добавил для внутрисхемной «прошивки» микроконтроллера. ХР2 установлен параллельно кнопке, на тот случай если штатная кнопка не установлена, чтобы было куда подключать выносную. М1 – модуль зарядного на микросхеме ТР4056, покупается на али. Светодиоды HL1, HL2 «выдернул» с модуля М1. Они, кстати, нужны для индикации заряда аккумулятора. Красный – идёт заряд, синий – заряжен полностью. Для зарядки подойдёт обычное зарядное от смартфона со штекером micro USB. Сверх-яркие светодиоды HL3-HL23, типоразмера 3528, покупал на али. Даташита на них не нашёл, но на странице продавца значились рабочие характеристики: напряжение питания - 3,2В, ток – 20мА. Разъём ХР4 позволяет выбрать режим работы фонарика. Замкнуты контакты 1-2 – управление идёт через микроконтроллер, 2-3 – микроконтроллер не нужен, а включением и выключением управляет выключатель, который нужно подключить к разъёму ХР3.

Вернусь теперь к вопросу почему в моих схемах не перегорают светодиоды. Всё очень просто. Во всех своих разработках со светодиодами применяю стабилизатор тока. В большинстве из них – простенький, на двух транзисторах, в фонарике решил сделать немного по сложнее. Для этого добавил в схему операционный усилитель на микросхеме LM358, коэффициент усиления которого, задаётся резисторами R12, R13, R14, R15, R17. Резисторы R8, R11 выполняют роль шунта. Напряжение, которое падает на этих резисторах, усиливается операционным усилителем и подается на базу транзистора VT1. Когда падения напряжения на переходе БЭ транзистора VT1 будет достаточным для его открытия, он откроется и «посадит» затвор транзистора VT2 на массу, что приведёт к его закрытию и как следствию - снижению тока через светодиоды. Как только ток понизится, падение напряжения на шунте станет меньше и транзистор VT1 закроется, освободив затвор транзистора VT2 от «массы». Транзистор VT2 снова откроется и ток устремится к светодиодам. На самом деле транзисторы могут работать не в ключевом режиме, а в режиме усиления. Работая в таком режиме и очень быстро. В схеме легко можно было обойтись и без операционника, но он есть. Полевой транзистор, кстати, позаимствовал из старой материнки. Причём, пробовал ставить транзисторы с разным сопротивлением канала и ток был стабильным и неизменно одинаковым. Аккумулятор типоразмера 18650 на 3,7В «выдернул» из старой батареи ноута. Кстати, если у тебя остались ещё аккумуляторы, то можешь обратить внимание на эту статью – FM приёмник на RDA5807.Весь перечень необходимых запчастей свёл в таблицу 1.

О печатной плате.

Принципиальную схему и печатную плату разрабатывал в PCAD-2006. Печатная плата фонарика получилась двухсторонней, размерами 100х21мм, рисунки 4,5.

Печатная плата фонарика верх

Рисунок 4

Печатная плата фонарика низ

Рисунок 5

Шелкография – рисунки 6,7.

Печатная плата фонарика верх шелкография

Рисунок 6

Печатная плата фонарика низ шелкография

Рисунок 7

Когда разрабатывал печатную плату, то старался уместиться в размеры до 100мм по длинной стороне. Для чего мне это было нужно? Всё просто! Если в последующем заказывать производство печатных плат у китайцев, то за плату, которая умещается в их стандартный размер, придётся заплатить гораздо меньше, чем за плату, которая немного больше стандартного размера. У большинства китайских производителей стандартный размер платы – 100х100мм.

Первый прототип делал с помощью аэрозольного фоторезиста. Получилось очень даже ничего, рисунки 8,9.

Печатная плата фонарика верх

Рисунок 8

Печатная плата фонарика низ

Рисунок 9

Залуженная – 10,11.

Печатная плата фонарика верх залуженная

Рисунок 10

Печатная плата фонарика низ залуженная

Рисунок 11

Когда плата была готова принялся паять компоненты – рисунки 12, 13, 14, 15, 16.

Печатная плата фонарика

Рисунок 12

Печатная плата фонарика

Рисунок 13

Печатная плата фонарика

Рисунок 14

Печатная плата фонарика

Рисунок 15

Печатная плата фонарика

Рисунок 16

Когда все спаял, взялся за наладку.

О наладке.

Фонарик, собранный из заведомо исправных деталей, начинает работать сразу после прошивки и нуждается только в проверке/подстройке рабочего тока светодиодов.

В схеме 21 светодиод, все они включены параллельно. Через каждый протекает ток в 20мА, а в общем – 420мА. Мне довелось собрать ни один фонарик и у каждого проверял рабочий ток светодиодов. После чего пришёл к однозначному выводу - если номиналы резисторов R12, R13, R14, R15, R17, R8, R11 не отличаются от тех, что указаны на схеме, то можно вообще ничего не проверять. Так как ток стабилизатора получается около 410мА. Если же решишь подвериться, то установи перемычку 2-3 штыревого разъёма XP4, а амперметр включи между контактами 1-2 штыревого разъёма XP3. Если всё правильно собранно, аккумулятор заряжен и подключен согласно схемы, то должны включиться светодиоды, а амперметр должен показать рабочий ток. Если значение рабочего тока сильно отличается от 420мА, то придётся подобрать номиналы резисторов: R12, R13, R14, R15, R8, R11. На рисунке 17 самая первая наладка стабилизатора тока.

Наладка фонарика на ATtiny13

Рисунок 17

Фьюзы.

Фьюзы на рисунке 18.

Фьюзы для микроконтроллера ATtiny13

Рисунок 18

Прошивал микроконтроллер программатором - USBASP, его покупал на али. Программа для прошивки – AVRDUDE. Перед прошивкой проверь бит SPIEN, на рисунке 18 видно, что он не активный и по умолчанию на нём стоит галка. Если у тебя всё также, то можешь смело ставить галки, как на рисунке и «шить». Если же бит SPIEN не активен и галка не стоит, то придётся сделать инверсию, то есть: где на рисунке не стоит галка там поставить, где стоит – убрать. На всякий случай добавлю программу после статьи. Если сомневаешься, то лучше скачай мою.

Что может.

Фонарик может работать в одном из трех возможных режимов:

  1. Основной;
  2. Стробоскоп;
  3. SOS.

Описание основного режима.

По умолчанию фонарик включается/выключается кратковременным нажатием кнопки SB1. После включения фонарик переходит в основной режим работы. Сам по себе основной режим работы – это обычное свечение с установленной ранее яркостью. Причём установленная ранее яркость распространяется и на стробоскоп, и на SOS. Как поменять яркость???

  1. Выключаю фонарик;
  2. Зажимаю кнопку SB1 и жду первую вспышку светодиодов;
  3. После первой вспышки кнопку отпускаю.
  4. Теперь яркость плавно меняется от минимума до максимума и обратно, и так будет до тех пор, пока снова не нажму кнопку SB1 и не сохраню значение яркости. Если внимательно присмотреться, то можно увидеть, что на минимуме и максимуме светодиоды на некоторое время совсем тухнут. Это сделано для того чтобы можно было легко выставить максимальную или минимальную яркость. Если нажать кнопку в момент, когда светодиоды потухнут, то установится минимум или максимум в зависимости от того где находилось значение яркости.

Описание стробоскопа.

Режим стробоскоп – это мерцание светодиодов с определённой частотой.

Стробоскоп включается почти также, как и регулировка яркости отличие только в том, что кнопку бросают не после первой вспышки светодиодов, а после второй. Для выхода из режима достаточно повторно нажать на кнопку SB1.

Описание режима SOS

Режим SOS подобен режиму стробоскоп отличие только в том, что в режиме SOS вспышки светодиодов формируют сообщение SOS, азбукой Морзе.

Режим SOS включается также, как и режим стробоскоп отличие только в том, что кнопку бросают не после второй вспышки светодиодов, а после третьей. Для выхода из режима достаточно повторно нажать на кнопку SB1.

Если не понятно, то посмотри видео или задай мне вопрос - постараюсь объяснить.

Сравнение фонарика смартфона и представленного в статье.

Корпус

Для изготовления корпуса мне потребовался отрезок колбы от старой светодиодной лампы, две алюминиевые крышечки, немного кож.зама, поролона и изоляционного материала, рисунок 19.

Изготовление корпуса для фонарика

Рисунок 19

Первым делом наметил и сделал отверстие под кнопку SB1, рисунок 20.

Изготовление корпуса для фонарика

Рисунок 20

Далее выточил отверстие для зарядки в одной из крышечек, рисунок 21.

Изготовление корпуса для фонарика

Рисунок 21

Немного позже запишу видео, как это сделать.

В глухую крышку, со стороны аккумулятора, вырезал изоляционный материал и поролон, рисунки 22,23.

Изготовление корпуса для фонарика

Рисунок 22

Изготовление корпуса для фонарика

Рисунок 23

В одной из половинок колбы собрал плату и аккумулятор. Между ними поставил перегородку из текстолита и немного поролона, рисунок 24.

Изготовление корпуса для фонарика

Рисунок 24

Чтобы не было видно аккумулятор на прозрачной половинке колбы, закрыл это место кож.замом, рисунок 25.

Изготовление корпуса для фонарика

Рисунок 25

После соединил половинки колбы воедино, закрыл крышками и насладился новоиспечённым фонариком, рисунок 26.

Изготовление корпуса для фонарика

Рисунок 26

Не обойтись в этой истории без Китайцев… Хорошо протестировав фонарик, решил заказать производство печатных плат в Китае, что из этого получилось можно посмотреть на рисунках 27,28.

Заводская печатная плата фонарика

Рисунок 27

Заводская печатная плата фонарика

Рисунок 28

Фонарик с новой платой, рисунок 29. Кнопку, кстати, сделал выносной и убрал её на крышку, рисунок 30.

Обновлённый фонарик на ATtiny13

Рисунок 29

Обновлённый фонарик на ATtiny13

Рисунок 30

Подведу итоги. В статье рассказал, как сделать несложный фонарик на микроконтроллере ATtiny13. Фонарик имеет три режима работы (основной, стробоскоп, SOS). Есть возможность регулировать яркость с последующим сохранением значения в энергонезависимую память. Заряжается от обычной зарядки (micro USB). В конце статьи есть все необходимые файлы для повторения изобретения. Фонарик получился очень классным и удобным. Сам им постоянно пользуюсь. Очень удобно возить с собой в машине, в бардачке или брать с собой в командировку. Так же использую дома, как ночник в детской. Многим друзьям уже подарил, жалоб ещё не было.

Некоторые планы.

В процессе эксплуатации выяснилось, что сильно не хватает неодимовых магнитов в корпусе. Думаю, в ближайшее время добавить один - на глухую нижнюю крышечку и один - на алюминиевую половинку колбы. После того, как добавлю магниты фонарик можно будет примагничивать к металлическим предметам, а это очень удобно. Ещё подумал о том, что неплохо было бы разработать макет пластиковых крышечек с необходимым отверстием под micro USB гнездо и кнопку, и печатать их на 3D – принтере. Это очень облегчит изготовление корпуса, но мой принтер пока на стадии сборки и опыта в разработки макетов покуда нет.

Спасибо, что дочитал(а) до конца! Буду рад обсудить статью в комментариях.

Файлы к статье:

ATtiny13 datasheet.

BC846 datasheet.

led3528 datasheet.

LM358 datasheet.

p0903bdg datasheet.

TP4056 datasheet.

Архив с проектом.

ФОНАРИК НА МК ATTINY-13

Выбросили вот такой фонарик. Cтоял в нём свинцовый аккумулятор и галогенка на 55 Вт.

Забрал, решил ему переделать питание на литий и лампу на светодиоды. Спаял с черырех кусков тестолита, что-то типа лампочки на 10 светодиодов 5730.

Сразу скажу, что лучше делать шестигранную основу, потому как пучок света имеет форму квадрата, что не совсем приятно для глаз. Чтобы не грелись, ток выставил 30 мА на каждый. Общий ток 300 мА. Спаял регулируемый драйвер на Атини 13.

Схема драйвера

ФОНАРИК НА МК ATTINY-13 - Схема

Работа такая: при включении будет максимальная яркость. Если передернуть питание (выключить и включить) то яркость упадет до 50%, еще раз передернуть - упадет до 25%, еще раз - до 5%. Слабый режим мало пригоден, но если надо скрытно что-то осветить, то например замок открыть он позволит. Если на каком нибудь из режимов фонарь проработает более 1 секунды, то этот режим запоминается и при следующем включении фонарь будет работать на нем. Для смены опять передергиваем питание.

ФОНАРИК НА МК ATTINY-13 - Схема

Есть защита от разряда. При падении напряжения до 3.3 вольт, яркость автоматически будет уменьшаться, для продления время работы. При снижении напряжения до 3.1 вольта, фонарь несколько раз мигнет и выключиться, чтобы не угробить АКБ. Такое напряжение отключения выбрано мной делителем на резисторах, можно подстроить под себя. Схема и прошивка, а также плата -  в архиве. На плате дополнительно установлены несколько радиоэлементов не нарисованных в схеме, для повышения стабильности работы.

ФОНАРИК НА МК ATTINY-13 - Схема

Драйвер - просто ШИМ. Изначально был рассчитан на работу с полевым транзистром Р-типа. Я его немного доработал под более распространенный транзистор. Данный транзистор без нагрева тянет 50 Вт нагрузку. Автор: Сергей-78.

   Форум по LED фонарям

   Обсудить статью ФОНАРИК НА МК ATTINY-13


Дайджест о микроконтроллере Attiny13 — Информация, описание, справочник и проекты на микроконтроллере Attiny13

Потребовалось восстановить работоспособность детской игрушки. Функционал очень простой — по нажатию кнопки начинают играть светодиоды. Проходит несколько секунд и игрушка выключается. И так до следующего нажатия на кнопку. Выключателя нет — часовые батарейки-«таблетки» в количестве трех штук питают устройство непрерывно, а родной неизвестный китайский контроллер, залитый каплей компаунда, больше не работает. Как видите, очень просто… Читать далее »

Метки: led, powerdown, прерывания, проект, сон

Годы назад усилители звука были довольно громоздкими и требовали к себе определенного внимания. Надо было следить за перегрузками, уровнем стереобаланса и так далее. В помощь пользователям применялись различные индикаторы, чаще всего — стрелочные. Автор следующего проекта решил вспомнить детский восторг от прослушивания музыки с усилителем, на котором был установлен сдвоенный стрелочный индикатор. Конструктор пробовал применять… Читать далее »

Метки: аналог, звук, индикатор

Наверняка вы хотя бы раз попадали под струю автоматического ароматизатора в туалете. Это не самое приятное ощущение, учитывая концентрацию ароматического вещества. Автор следующей статьи задумался, как бы сделать так, чтобы ароматизатор срабатывал только без присутствия человека. При этом чтобы не менять корпус фабричного устройства и не использовать дополнительные источники питания. В качестве датчика присутствия применён… Читать далее »

Метки: проект, таймер

Блуждая по иностранным площадкам, нашел новогодний сувенир. Не зря самое простое, с чего начинают изучение микроконтроллеров — это пример blink. «Подёргать ногами» микроконтроллера — одна из важнейших возможностей. В проекте новогодней снежинки автор подошел к делу комплексно, и даже заказал печатные платы на стороне. Суть его устройства в том, что под управлением Attiny13 с прошивкой,… Читать далее »

Метки: led, игрушка, проект

Давно подмечено, что экспериментируя с умным домом, люди в первую очередь стремятся автоматизировать включение освещения. Иногда для этих целей подходит датчик движения (объемный или PIR или инфракрасный), но я на своем опыте убедился, что у него есть ряд недостатков. Datasheet датчика пишет, что он точно определяет человека в поле зрения 5 метров. Однако в моём… Читать далее »

Метки: 2313, датчик, проект, сонар, ультразвук

Копошась на интересных сайтах и форумах, я нашел универсальный проект инфракрасного локатора. Его можно применять, как самостоятельное решение, а также для периферии какого-то более крупного проекта. Суть проекта в наличии ИК-светодиода и ИК-приёмника. Луч светодиода светит либо прямо на приёмник, либо на какую-то поверхность, удалённую до одного метра, и в зависимости от обнаружения отражений микроконтроллер… Читать далее »

Метки: IR, локатор, проект, сигнализация

Следующая схема показалась мне простой и полезной, потому что микроконтроллер Attiny 2313 решает там сразу несколько задач. Кто из автолюбителей не знает, как бывает грустно, если забудешь выключить фары, потом придешь, а машина уже не заводится? Так вот, параллельно с оповещением водителя звуковым сигналом, описываемое устройство позволяет, реализовать «вежливое освещение салона» — плавное затухание и… Читать далее »

Метки: авто, освещение, проект, сигнализация

Как оказалось, влезать в тему создания устройств с использованием микроконтроллеров надо с нескольких направлений. Я сначала не хотел ввязываться в Ардуино, а потом попробовал, и мне даже понравилось. В каких-то ситуацих можно быстро и просто программировать в среде Arduino IDE, загружая прошивки в Attiny. Безусловно, памяти это съедает много. Библиотеки и методы компиляции для одного… Читать далее »

Метки: ардуино, книги, полезное, ссылки, форум

Охрана имущества — одна из основных задач, делегированных электронным приборам. Сигнализацию, конечно, можно купить готовую. Сейчас их продается много и стоят они не дорого, однако если вы на этом сайте, и тем более, читаете эту статью, значит, решили сделать себе охранную систему самостоятельно. Бороздя просторы сайтов с проектами, я нашел интересный проект простой универсальной сигнализации… Читать далее »

Метки: GSM, датчик движения, проект, сигнализация, фонарь

Одно из первых и самых очевидных применений микроконтроллеров — анализ каких-либо данных и вывод результата на некий индикатор (экран). После того, как вы уже научились мигать светодиодами (или «дрыгать ножками» микроконтроллера), можно попробовать сваять и вот такую схему. Вашему вниманию представлен термометр и гигрометр в одном. Автор на сайте habrahabr предлагает довольно простой и недорогой… Читать далее »

Метки: гигрометр, индикатор, проект, термометр

ATTiny13 — GetChip.net

Устройство этой статьи собрано на ATtiny13 и предназначено для управления тремя нагрузками 220 вольт при помощи бытового ИК-пульта. Сделано устройство на базе уже знакомой Вам универсальной платы ИК-драйвера. Устройство является ревизией ранее сделанного устройства управления нагрузками. На первый взгляд, функционал устройства остался прежним, но изменения есть — ниже я о них напишу.   Предыстория создания… Читать далее »

Раздел: ИК-управление Метки: 1WIR, ATTiny13, IR, Модули

Продолжая тему «Подстраиваемого светодиода» и преследуя цель опробовать в деле умную светодиодную ленту на базе WS2812B (NeoPixels) родилось новое устройство — Adjusty strip — продвинутый индикатор уровня! Ленту на пробу мне предоставил магазин DiyLab.com.ua Если Вам понравится устройство и Вы захотите его повторить, то ленту в Украине можно приобрести в этом-же магазине — ссылка на… Читать далее »

Раздел: Светильники Метки: ATTiny13, WS2812B

Что такое Adjusty LED? Допустим, в Вашей светомузыке стоят цветные светильники (красный – низы, зеленый – центр, синий – верха) и Вам надоело именно такое распределение цветов по частотам. Что делать? Конечно, менять светильники местами или менять светодиоды на другие в самих светильниках! Но можно сделать гораздо удобней – установить в светильник подстраиваемый RGB-светодиод, цвет… Читать далее »

Раздел: Светильники Метки: ATTiny13, LED

Представляю новое (ну почти новое) устройство — интерактивный обучающий стенд «Времена года» для маленьких детей. Дети нажимают кнопки на стенде и слушают информацию по выбранному месяцу или времени года. Автором идеи и ее исполнителем является Валентин Горбунов. Мною только делались прошивки для модулей стенда. Несколько следующих статей будет посвящено этому стенду. Как видите, Валентин постарался… Читать далее »

Раздел: Стенд ВГ Метки: ATTiny13

  Контроллер доступа с ключами TouchMemory (DS1990A) предназначен для управления электромагнитным замком. Устройство выполнено на базе микроконтроллера ATtiny45 (или ATtiny13). Устройство предельно простое и дешевое в изготовлении.   1 Схема устройства: Контроллер может быть выполнен на одном из двух микроконтроллеров ATtiny45 или ATtiny13. Различия будут заключаться в количестве запоминаемых ключей и некотором функционале (схема и… Читать далее »

Раздел: Полезные устройства Метки: ATTiny13, ATtiny45

  Сегодняшним устройством будет датчик приближения на инфракрасных лучах. Датчик собран на недорогом микроконтроллере Attiny13, прост в изготовлении и не нуждается в какой либо наладке.   Видео работы датчика: Чем отличается такой датчик от, скажем, датчиков движения заводского исполнения (которые, кстати, стали очень доступными и недорогими)? Главное отличие – это область применения. Готовые датчики все-таки… Читать далее »

Раздел: ИК-управление Метки: ATTiny13

1 Сомнения. Я долго сомневался в необходимости написания программы для управления компьютером от IR-пульта. С одной стороны, существует много аналогичных устройств/программ (как платных, так и бесплатных) с хорошей функциональностью и ничего нового в эту область я добавить не смогу. С другой стороны, раз уж аппаратная часть нами собрана (преобразователь IR-to-UART) почему бы не использовать ее… Читать далее »

Раздел: ИК-управление Полезные программы Метки: ATTiny13, IR, Программы

1 Отмазки. Смотрю я на дату последней статьи и вижу — давненько я ничего не писал для блога :(. И причина даже не в том, что писать было не о чем, скорее наоборот, сразу взялся за столько проектов, что трудно было довести до ума хоть один из них. Кроме того, на работе в последнее время… Читать далее »

Раздел: ИК-управление Метки: 1WIR, ATTiny13, UART

Имея устройство IR-to-UART, которое выдает по UART код нажатой на IR-пульте клавиши , совсем не сложно сделать прошивку для прямого дрыганья ногами микроконтроллера. Единственная проблема в том, что заранее неизвестно какой пульт мы будем использовать или какую клавишу задействуем. Придется приделать к программе кусок, позволяющий изучать нужные кнопки. Этим мы сейчас и займемся! Согласитесь, очень… Читать далее »

Раздел: ИК-управление Метки: 1WIR, ATTiny13

Пришло время обкатать новую универсальную плату для IR устройств.  Для начала соберем что-то несложное. Решил сделать преобразователь IR сигналов от бытовых пультов в UART команды — давно обещал. Это устройство показательно для блога – это именно готовое решение для Вашего проекта, поэтому постараюсь сделать его максимально полезным. Как должно работать это устройство? Да очень просто!… Читать далее »

Раздел: ИК-управление Метки: 1WIR, ATTiny13, SMD, UART

% PDF-1.2 % 2260 0 obj> endobj xref 2260 435 0000000016 00000 н. 0000011365 00000 п. 0000011500 00000 н. 0000009187 00000 н. 0000011679 00000 п. 0000011707 00000 п. 0000011755 00000 п. 0000011792 00000 п. 0000012005 00000 п. 0000012088 00000 п. 0000012168 00000 п. 0000012251 00000 п. 0000012333 00000 п. 0000012415 00000 п. 0000012497 00000 п. 0000012579 00000 п. 0000012661 00000 п. 0000012743 00000 п. 0000012825 00000 п. 0000012907 00000 н. 0000012989 00000 п. 0000013071 00000 п. 0000013153 00000 п. 0000013235 00000 п. 0000013317 00000 п. 0000013399 00000 п. 0000013481 00000 п. 0000013563 00000 п. 0000013645 00000 п. 0000013727 00000 п. 0000013809 00000 п. 0000013891 00000 п. 0000013973 00000 п. 0000014055 00000 п. 0000014137 00000 п. 0000014219 00000 п. 0000014301 00000 п. 0000014383 00000 п. 0000014465 00000 п. 0000014547 00000 п. 0000014629 00000 п. 0000014711 00000 п. 0000014793 00000 п. 0000014875 00000 п. 0000014957 00000 п. 0000015039 00000 п. 0000015121 00000 п. 0000015203 00000 п. 0000015285 00000 п. 0000015367 00000 п. 0000015449 00000 п. 0000015531 00000 п. 0000015613 00000 п. 0000015695 00000 п. 0000015777 00000 п. 0000015859 00000 п. 0000015941 00000 п. 0000016023 00000 п. 0000016105 00000 п. 0000016187 00000 п. 0000016269 00000 п. 0000016351 00000 п. 0000016433 00000 п. 0000016515 00000 п. 0000016597 00000 п. 0000016679 00000 п. 0000016761 00000 п. 0000016843 00000 п. 0000016925 00000 п. 0000017007 00000 п. 0000017089 00000 п. 0000017171 00000 п. 0000017253 00000 п. 0000017335 00000 п. 0000017417 00000 п. 0000017499 00000 п. 0000017581 00000 п. 0000017663 00000 п. 0000017745 00000 п. 0000017827 00000 н. 0000017909 00000 н. 0000017991 00000 п. 0000018073 00000 п. 0000018155 00000 п. 0000018237 00000 п. 0000018319 00000 п. 0000018401 00000 п. 0000018483 00000 п. 0000018565 00000 п. 0000018647 00000 п. 0000018729 00000 п. 0000018811 00000 п. 0000018893 00000 п. 0000018975 00000 п. 0000019057 00000 п. 0000019139 00000 п. 0000019221 00000 п. 0000019303 00000 п. 0000019385 00000 п. 0000019467 00000 п. 0000019549 00000 п. 0000019631 00000 п. 0000019713 00000 п. 0000019795 00000 п. 0000019877 00000 п. 0000019959 00000 п. 0000020041 00000 п. 0000020123 00000 п. 0000020205 00000 п. 0000020287 00000 п. 0000020369 00000 п. 0000020451 00000 п. 0000020533 00000 п. 0000020615 00000 п. 0000020697 00000 п. 0000020779 00000 п. 0000020861 00000 п. 0000020943 00000 п. 0000021025 00000 п. 0000021107 00000 п. 0000021189 00000 п. 0000021271 00000 п. 0000021353 00000 п. 0000021435 00000 п. 0000021517 00000 п. 0000021599 00000 п. 0000021681 00000 п. 0000021763 00000 п. 0000021845 00000 п. 0000021927 00000 н. 0000022009 00000 п. 0000022091 00000 п. 0000022173 00000 п. 0000022255 00000 п. 0000022337 00000 п. 0000022419 00000 п. 0000022501 00000 п. 0000022583 00000 п. 0000022665 00000 п. 0000022747 00000 п. 0000022829 00000 п. 0000022911 00000 п. 0000022993 00000 п. 0000023075 00000 п. 0000023157 00000 п. 0000023239 00000 п. 0000023321 00000 п. 0000023403 00000 п. 0000023485 00000 п. 0000023567 00000 п. 0000023649 00000 п. 0000023731 00000 п. 0000023813 00000 п. 0000023895 00000 п. 0000023977 00000 п. 0000024059 00000 п. 0000024141 00000 п. 0000024223 00000 п. 0000024305 00000 п. 0000024387 00000 п. 0000024469 00000 п. 0000024551 00000 п. 0000024632 00000 п. 0000024713 00000 п. 0000024794 00000 п. 0000024875 00000 п. 0000024956 00000 п. 0000025037 00000 п. 0000025118 00000 п. 0000025199 00000 п. 0000025280 00000 п. 0000025361 00000 п. 0000025442 00000 п. 0000025523 00000 п. 0000025604 00000 п. 0000025685 00000 п. 0000025766 00000 п. 0000025847 00000 п. 0000025928 00000 п. 0000026009 00000 п. 0000026090 00000 н. 0000026170 00000 п. 0000026250 00000 п. 0000026409 00000 п. 0000026471 00000 п. 0000026534 00000 п. 0000027239 00000 п. 0000028015 00000 п. 0000028741 00000 п. 0000029351 00000 п. 0000030060 00000 п. 0000030717 00000 п. 0000031531 00000 п. 0000032504 00000 п. 0000033511 00000 п. 0000034532 00000 п. 0000034918 00000 п. 0000035822 00000 п. 0000036750 00000 п. 0000042905 00000 п. 0000048365 00000 н. 0000048594 00000 п. 0000048994 00000 н. 0000049054 00000 п. 0000049139 00000 п. 0000049232 00000 п. 0000049388 00000 п. 0000049514 00000 п. 0000049641 00000 п. 0000049776 00000 п. 0000049868 00000 п. 0000049961 00000 н. 0000050111 00000 п. 0000050191 00000 п. 0000050272 00000 п. 0000050383 00000 п. 0000050497 00000 п. 0000050605 00000 п. 0000050767 00000 п. 0000050866 00000 п. 0000050994 00000 п. 0000051150 00000 п. 0000051253 00000 п. 0000051370 00000 п. 0000051518 00000 п. 0000051630 00000 п. 0000051754 00000 п. 0000051910 00000 п. 0000052018 00000 п. 0000052180 00000 п. 0000052339 00000 п. 0000052424 00000 п. 0000052581 00000 п. 0000052737 00000 п. 0000052824 00000 п. 0000052960 00000 п. 0000053106 00000 п. 0000053226 00000 п. 0000053376 00000 п. 0000053529 00000 п. 0000053621 00000 п. 0000053745 00000 п. 0000053904 00000 п. 0000054028 00000 п. 0000054183 00000 п. 0000054333 00000 п. 0000054438 00000 п. 0000054581 00000 п. 0000054719 00000 п. 0000054809 00000 п. 0000054958 00000 п. 0000055097 00000 п. 0000055190 00000 п. 0000055343 00000 п. 0000055437 00000 п. 0000055567 00000 п. 0000055729 00000 п. 0000055834 00000 п. 0000055977 00000 п. 0000056136 00000 п. 0000056290 00000 п. 0000056427 00000 н. 0000056577 00000 п. 0000056704 00000 п. 0000056791 00000 п. 0000056932 00000 п. 0000057021 00000 п. 0000057165 00000 п. 0000057275 00000 п. 0000057413 00000 п. 0000057503 00000 п. 0000057635 00000 п. 0000057744 00000 п. 0000057824 00000 п. 0000057906 00000 п. 0000058015 00000 п. 0000058110 00000 п. 0000058197 00000 п. 0000058317 00000 п. 0000058423 00000 п. 0000058581 00000 п. 0000058688 00000 п. 0000058794 00000 п. 0000058912 00000 п. 0000059025 00000 п. 0000059173 00000 п. 0000059274 00000 п. 0000059379 00000 п. 0000059524 00000 п. 0000059614 00000 п. 0000059710 00000 п. 0000059806 00000 п. 0000059919 00000 н. 0000060034 00000 п. 0000060156 00000 п. 0000060274 00000 п. 0000060398 00000 п. 0000060506 00000 п. 0000060597 00000 п. 0000060716 00000 п. 0000060822 00000 п. 0000060986 00000 п. 0000061091 00000 п. 0000061202 00000 п. 0000061307 00000 п. 0000061402 00000 п. 0000061497 00000 п. 0000061610 00000 п. 0000061719 00000 п. 0000061823 00000 п. 0000061910 00000 п. 0000062016 00000 п. 0000062132 00000 п. 0000062232 00000 п. 0000062338 00000 п. 0000062455 00000 п. 0000062564 00000 н. 0000062672 00000 п. 0000062774 00000 п. 0000062929 00000 п. 0000063043 00000 п. 0000063161 00000 п. 0000063266 00000 п. 0000063376 00000 п. 0000063483 00000 п. 0000063588 00000 п. 0000063694 00000 п. 0000063800 00000 п. 0000063913 00000 п. 0000064066 00000 п. 0000064171 00000 п. 0000064278 00000 н. 0000064435 00000 п. 0000064532 00000 п. 0000064625 00000 п. 0000064753 00000 п. 0000064865 00000 п. 0000064991 00000 п. 0000065098 00000 п. 0000065228 00000 п. 0000065333 00000 п. 0000065445 00000 п. 0000065575 00000 п. 0000065705 00000 п. 0000065823 00000 п. 0000065948 00000 п. 0000066069 00000 п. 0000066216 00000 п. 0000066304 00000 п. 0000066404 00000 п. 0000066558 00000 п. 0000066664 00000 п. 0000066813 00000 п. 0000066910 00000 п. 0000067016 00000 п. 0000067120 00000 п. 0000067239 00000 п. 0000067368 00000 п. 0000067473 00000 п. 0000067603 00000 п. 0000067742 00000 п. 0000067867 00000 п. 0000067992 00000 п. 0000068113 00000 п. 0000068246 00000 п. 0000068332 00000 п. 0000068420 00000 п. 0000068534 00000 п. 0000068638 00000 п. 0000068784 00000 п. 0000068904 00000 п. 0000069022 00000 н. 0000069169 00000 п. 0000069270 00000 п. 0000069372 00000 п. 0000069541 00000 п. 0000069637 00000 п. 0000069736 00000 п. 0000069859 00000 п. 0000069972 00000 н. 0000070072 00000 н. 0000070198 00000 п. 0000070332 00000 п. 0000070498 00000 п. 0000070584 00000 п. 0000070671 00000 п. 0000070805 00000 п. 0000070898 00000 п. 0000071015 00000 п. 0000071127 00000 п. 0000071237 00000 п. 0000071336 00000 п. 0000071470 00000 п. 0000071589 00000 п. 0000071703 00000 п. 0000071839 00000 п. 0000071959 00000 п. 0000072094 00000 п. 0000072224 00000 п. 0000072397 00000 п. 0000072517 00000 п. 0000072612 00000 п. 0000072734 00000 п. 0000072881 00000 п. 0000072986 00000 п. 0000073098 00000 п. 0000073198 00000 п. 0000073306 00000 п. 0000073414 00000 п. 0000073554 00000 п. 0000073635 00000 п. 0000073774 00000 п. 0000073912 00000 п. 0000074021 00000 п. 0000074129 00000 п. 0000074243 00000 п. 0000074357 00000 п. 0000074458 00000 п. 0000074591 00000 п. 0000074703 00000 п. 0000074814 00000 п. 0000074936 00000 п. 0000075045 00000 п. 0000075177 00000 п. 0000075294 00000 п. 0000075430 00000 п. 0000075550 00000 п. 0000075661 00000 п. 0000075763 00000 п. 0000075879 00000 п. 0000075990 00000 п. 0000076085 00000 п. 0000076179 00000 п. 0000076285 00000 п. 0000076425 00000 п. трейлер ] >> startxref 0 %% EOF 2263 0 obj> поток -2j H @ hǙ * 5f8͇ VJI * ȟ * $ ݑ Kj3 + zl = c_ ^ t: $$ @ uI ޤ_ \ h> oWSPotHTrÀ

.

% PDF-1.6 % 10701 0 объект > endobj xref 10701 484 0000000016 00000 н. 0000013188 00000 п. 0000013325 00000 п. 0000013533 00000 п. 0000013564 00000 п. 0000013618 00000 п. 0000013657 00000 п. 0000013901 00000 п. 0000014014 00000 п. 0000014103 00000 п. 0000014188 00000 п. 0000014276 00000 п. 0000014364 00000 п. 0000014452 00000 п. 0000014540 00000 п. 0000014628 00000 п. 0000014716 00000 п. 0000014804 00000 п. 0000014892 00000 п. 0000014980 00000 п. 0000015068 00000 п. 0000015156 00000 п. 0000015244 00000 п. 0000015332 00000 п. 0000015420 00000 н. 0000015508 00000 п. 0000015596 00000 п. 0000015684 00000 п. 0000015772 00000 п. 0000015860 00000 п. 0000015948 00000 п. 0000016036 00000 п. 0000016124 00000 п. 0000016212 00000 п. 0000016300 00000 п. 0000016388 00000 п. 0000016476 00000 п. 0000016564 00000 п. 0000016652 00000 п. 0000016740 00000 п. 0000016828 00000 п. 0000016916 00000 п. 0000017004 00000 п. 0000017092 00000 п. 0000017180 00000 п. 0000017268 00000 п. 0000017356 00000 п. 0000017444 00000 п. 0000017532 00000 п. 0000017620 00000 п. 0000017708 00000 п. 0000017796 00000 п. 0000017884 00000 п. 0000017972 00000 п. 0000018060 00000 п. 0000018148 00000 п. 0000018236 00000 п. 0000018324 00000 п. 0000018412 00000 п. 0000018500 00000 п. 0000018588 00000 п. 0000018676 00000 п. 0000018764 00000 п. 0000018852 00000 п. 0000018940 00000 п. 0000019028 00000 п. 0000019116 00000 п. 0000019204 00000 п. 0000019292 00000 п. 0000019380 00000 п. 0000019468 00000 п. 0000019556 00000 п. 0000019644 00000 п. 0000019732 00000 п. 0000019820 00000 п. 0000019908 00000 н. 0000019996 00000 п. 0000020084 00000 п. 0000020172 00000 п. 0000020260 00000 п. 0000020348 00000 п. 0000020436 00000 п. 0000020524 00000 п. 0000020612 00000 п. 0000020700 00000 п. 0000020788 00000 п. 0000020876 00000 п. 0000020964 00000 п. 0000021052 00000 п. 0000021139 00000 п. 0000021226 00000 п. 0000021313 00000 п. 0000021400 00000 п. 0000021487 00000 п. 0000021574 00000 п. 0000021661 00000 п. 0000021748 00000 н. 0000021835 00000 п. 0000021922 00000 п. 0000022009 00000 п. 0000022096 00000 п. 0000022183 00000 п. 0000022270 00000 п. 0000022357 00000 п. 0000022444 00000 п. 0000022531 00000 п. 0000022618 00000 п. 0000022705 00000 п. 0000022792 00000 п. 0000022879 00000 п. 0000022966 00000 п. 0000023053 00000 п. 0000023140 00000 п. 0000023227 00000 н. 0000023314 00000 п. 0000023401 00000 п. 0000023488 00000 п. 0000023575 00000 п. 0000023662 00000 п. 0000023749 00000 п. 0000023836 00000 п. 0000023923 00000 п. 0000024010 00000 п. 0000024097 00000 п. 0000024184 00000 п. 0000024271 00000 п. 0000024358 00000 п. 0000024445 00000 п. 0000024532 00000 п. 0000024619 00000 п. 0000024706 00000 п. 0000024793 00000 п. 0000024880 00000 п. 0000024967 00000 п. 0000025054 00000 п. 0000025141 00000 п. 0000025228 00000 п. 0000025315 00000 п. 0000025402 00000 п. 0000025489 00000 п. 0000025576 00000 п. 0000025663 00000 п. 0000025750 00000 п. 0000025837 00000 п. 0000025924 00000 п. 0000026011 00000 п. 0000026098 00000 п. 0000026185 00000 п. 0000026272 00000 п. 0000026359 00000 п. 0000026446 00000 н. 0000026533 00000 п. 0000026620 00000 н. 0000026707 00000 п. 0000026794 00000 п. 0000026881 00000 п. 0000026968 00000 п. 0000027055 00000 п. 0000027142 00000 п. 0000027229 00000 н. 0000027316 00000 п. 0000027403 00000 п. 0000027490 00000 н. 0000027577 00000 п. 0000027664 00000 н. 0000027751 00000 п. 0000027838 00000 п. 0000027925 00000 н. 0000028012 00000 п. 0000028099 00000 п. 0000028186 00000 п. 0000028273 00000 п. 0000028360 00000 п. 0000028446 00000 п. 0000028532 00000 п. 0000028618 00000 п. 0000028704 00000 п. 0000028790 00000 п. 0000028876 00000 п. 0000028962 00000 п. 0000029048 00000 н. 0000029134 00000 п. 0000029220 00000 н. 0000029306 00000 п. 0000029575 00000 п. 0000029747 00000 п. 0000029852 00000 п. 0000029956 00000 н. 0000030609 00000 п. 0000031411 00000 п. 0000032053 00000 п. 0000032719 00000 п. 0000032971 00000 п. 0000033229 00000 п. 0000033734 00000 п. 0000034700 00000 п. 0000035667 00000 п. 0000036640 00000 п. 0000037489 00000 п. 0000038395 00000 п. 0000065512 00000 п. 0000097148 00000 п. 0000098157 00000 п. 0000098656 00000 п. 0000098717 00000 п. 0000101889 00000 н. 0000101932 00000 н. 0000102431 00000 н. 0000102492 00000 н. 0000105667 00000 н. 0000105710 00000 п. 0000106205 00000 н. 0000106287 00000 н. 0000106351 00000 п. 0000106450 00000 н. 0000106566 00000 н. 0000106766 00000 н. 0000106891 00000 н. 0000107020 00000 н. 0000107178 00000 н. 0000107301 00000 п. 0000107424 00000 н. 0000107612 00000 н. 0000107711 00000 п. 0000107812 00000 п. 0000107960 00000 п. 0000108112 00000 н. 0000108252 00000 н. 0000108446 00000 н. 0000108582 00000 н. 0000108781 00000 п. 0000108982 00000 н. 0000109126 00000 п. 0000109313 00000 п. 0000109496 00000 п. 0000109655 00000 н. 0000109872 00000 н. 0000110070 00000 н. 0000110220 00000 н. 0000110397 00000 н. 0000110604 00000 н. 0000110713 00000 н. 0000110886 00000 н. 0000111088 00000 н. 0000111197 00000 н. 0000111375 00000 н. 0000111556 00000 н. 0000111720 00000 н. 0000111894 00000 н. 0000112089 00000 н. 0000112198 00000 н. 0000112374 00000 н. 0000112578 00000 н. 0000112688 00000 н. 0000112863 00000 н. 0000113027 00000 н. 0000113139 00000 п. 0000113313 00000 н. 0000113478 00000 н. 0000113605 00000 н. 0000113778 00000 н. 0000113971 00000 н. 0000114100 00000 н. 0000114273 00000 н. 0000114482 00000 н. 0000114635 00000 н. 0000114807 00000 н. 0000115013 00000 н. 0000115219 00000 п. 0000115392 00000 н. 0000115553 00000 н. 0000115735 00000 н. 0000115906 00000 н. 0000116066 00000 н. 0000116201 00000 н. 0000116391 00000 н. 0000116573 00000 н. 0000116682 00000 н. 0000116803 00000 н. 0000116963 00000 н. 0000117068 00000 н. 0000117248 00000 н. 0000117396 00000 н. 0000117497 00000 н. 0000117602 00000 н. 0000117745 00000 н. 0000117862 00000 н. 0000117994 00000 н. 0000118121 00000 н. 0000118284 00000 н. 0000118457 00000 н. 0000118585 00000 н. 0000118791 00000 н. 0000118958 00000 н. 0000119135 00000 н. 0000119259 00000 н. 0000119423 00000 н. 0000119581 00000 н. 0000119740 00000 н. 0000119870 00000 п. 0000120052 00000 н. 0000120198 00000 н. 0000120350 00000 н. 0000120530 00000 н. 0000120661 00000 н. 0000120782 00000 н. 0000120903 00000 н. 0000121058 00000 н. 0000121215 00000 н. 0000121380 00000 н. 0000121558 00000 н. 0000121715 00000 н. 0000121905 00000 н. 0000122013 00000 н. 0000122186 00000 н. 0000122310 00000 н. 0000122445 00000 н. 0000122611 00000 н. 0000122807 00000 н. 0000122940 00000 н. 0000123072 00000 н. 0000123228 00000 н. 0000123375 00000 н. 0000123512 00000 н. 0000123716 00000 н. 0000123866 00000 н. 0000123982 00000 н. 0000124121 00000 н. 0000124288 00000 н. 0000124435 00000 н. 0000124579 00000 п. 0000124694 00000 н. 0000124821 00000 н. 0000124981 00000 н. 0000125133 00000 н. 0000125307 00000 н. 0000125441 00000 н. 0000125641 00000 н. 0000125824 00000 н. 0000125996 00000 н. 0000126122 00000 н. 0000126247 00000 н. 0000126395 00000 н. 0000126535 00000 н. 0000126686 00000 н. 0000126846 00000 н. 0000127031 00000 н. 0000127164 00000 н. 0000127317 00000 н. 0000127506 00000 н. 0000127695 00000 н. 0000127848 00000 н. 0000128010 00000 н. 0000128209 00000 н. 0000128354 00000 н. 0000128560 00000 н. 0000128696 00000 н. 0000128826 00000 н. 0000129011 00000 н. 0000129167 00000 н. 0000129349 00000 н. 0000129493 00000 н. 0000129680 00000 н. 0000129850 00000 н. 0000130030 00000 н. 0000130223 00000 п. 0000130389 00000 н. 0000130573 00000 п. 0000130694 00000 п. 0000130836 00000 н. 0000131035 00000 н. 0000131204 00000 н. 0000131390 00000 н. 0000131530 00000 н. 0000131691 00000 н. 0000131824 00000 н. 0000131989 00000 н. 0000132153 00000 н. 0000132269 00000 н. 0000132389 00000 н. 0000132579 00000 н. 0000132718 00000 н. 0000132909 00000 н. 0000133115 00000 н. 0000133293 00000 н. 0000133477 00000 н. 0000133651 00000 п. 0000133845 00000 н. 0000134021 00000 н. 0000134173 00000 н. 0000134313 00000 н. 0000134492 00000 н. 0000134672 00000 н. 0000134887 00000 н. 0000135074 00000 н. 0000135254 00000 н. 0000135408 00000 н. 0000135567 00000 н. 0000135741 00000 н. 0000135896 00000 н. 0000136040 00000 н. 0000136266 00000 н. 0000136401 00000 н. 0000136540 00000 н. 0000136714 00000 н. 0000136867 00000 н. 0000136994 00000 н. 0000137119 00000 н. 0000137321 00000 н. 0000137550 00000 н. 0000137673 00000 н. 0000137795 00000 н. 0000137998 00000 н. 0000138141 00000 п. 0000138299 00000 н. 0000138452 00000 н. 0000138600 00000 н. 0000138724 00000 н. 0000138924 00000 н. 0000139116 00000 н. 0000139279 00000 н. 0000139510 00000 н. 0000139670 00000 н. 0000139831 00000 н. 0000140019 00000 н. 0000140217 00000 н. 0000140372 00000 н. 0000140567 00000 н. 0000140685 00000 н. 0000140820 00000 н. 0000141033 00000 н. 0000141215 00000 н. 0000141408 00000 н. 0000141592 00000 н. 0000141748 00000 н. 0000141918 00000 н. 0000142044 00000 н. 0000142183 00000 п. 0000142326 00000 н. 0000142495 00000 н. 0000142612 00000 н. 0000142822 00000 н. 0000143029 00000 н. 0000143179 00000 н. 0000143328 00000 н. 0000143486 00000 н. 0000143642 00000 п. 0000143821 00000 н. 0000143969 00000 н. 0000144143 00000 п. 0000144355 00000 н. 0000144476 00000 н. 0000144666 00000 н. 0000144847 00000 н. 0000144984 00000 н. 0000145121 00000 н. 0000145266 00000 н. 0000145452 00000 н. 0000145611 00000 п. 0000145808 00000 н. 0000145977 00000 н. 0000146124 00000 н. 0000146255 00000 н. 0000146414 00000 н. 0000146562 00000 н. 0000146678 00000 н. 0000146795 00000 н. 0000146910 00000 н. 0000147089 00000 н. 0000147277 00000 н. 0000147457 00000 н. 0000147596 00000 н. 0000147776 00000 н. 0000147985 00000 н. 0000148178 00000 н. 0000148441 00000 п. 0000148581 00000 н. 0000148723 00000 н. 0000148864 00000 н. 0000149004 00000 н. 0000149145 00000 н. 0000149286 00000 н. 0000149428 00000 н. 0000010192 00000 п. трейлер ] >> startxref 0 %% EOF 11184 0 объект > поток NFSk3 Fc4; sz͕yE` h5W ^ Db} N # gq

.

% PDF-1.6 % 10975 0 объект > endobj xref 10975 479 0000000016 00000 н. 0000012908 00000 п. 0000013046 00000 п. 0000013254 00000 п. 0000013285 00000 п. 0000013339 00000 п. 0000013378 00000 п. 0000013622 00000 п. 0000013733 00000 п. 0000013822 00000 п. 0000013907 00000 п. 0000013995 00000 п. 0000014083 00000 п. 0000014171 00000 п. 0000014259 00000 п. 0000014347 00000 п. 0000014435 00000 п. 0000014523 00000 п. 0000014611 00000 п. 0000014699 00000 п. 0000014787 00000 п. 0000014875 00000 п. 0000014963 00000 п. 0000015051 00000 п. 0000015139 00000 п. 0000015227 00000 п. 0000015315 00000 п. 0000015403 00000 п. 0000015491 00000 п. 0000015579 00000 п. 0000015667 00000 п. 0000015755 00000 п. 0000015843 00000 п. 0000015931 00000 п. 0000016019 00000 п. 0000016107 00000 п. 0000016195 00000 п. 0000016283 00000 п. 0000016371 00000 п. 0000016459 00000 п. 0000016547 00000 п. 0000016635 00000 п. 0000016723 00000 п. 0000016811 00000 п. 0000016899 00000 н. 0000016987 00000 п. 0000017075 00000 п. 0000017163 00000 п. 0000017251 00000 п. 0000017339 00000 п. 0000017427 00000 п. 0000017515 00000 п. 0000017603 00000 п. 0000017691 00000 п. 0000017779 00000 п. 0000017867 00000 п. 0000017955 00000 п. 0000018043 00000 п. 0000018131 00000 п. 0000018219 00000 п. 0000018307 00000 п. 0000018395 00000 п. 0000018483 00000 п. 0000018571 00000 п. 0000018659 00000 п. 0000018747 00000 п. 0000018835 00000 п. 0000018923 00000 п. 0000019011 00000 п. 0000019099 00000 н. 0000019187 00000 п. 0000019275 00000 п. 0000019363 00000 п. 0000019451 00000 п. 0000019539 00000 п. 0000019627 00000 п. 0000019715 00000 п. 0000019803 00000 п. 0000019891 00000 п. 0000019979 00000 п. 0000020067 00000 п. 0000020155 00000 п. 0000020243 00000 п. 0000020331 00000 п. 0000020419 00000 п. 0000020507 00000 п. 0000020595 00000 п. 0000020683 00000 п. 0000020771 00000 п. 0000020859 00000 п. 0000020947 00000 п. 0000021035 00000 п. 0000021123 00000 п. 0000021211 00000 п. 0000021299 00000 н. 0000021386 00000 п. 0000021473 00000 п. 0000021560 00000 п. 0000021647 00000 п. 0000021734 00000 п. 0000021821 00000 п. 0000021908 00000 п. 0000021995 00000 п. 0000022082 00000 п. 0000022169 00000 п. 0000022256 00000 п. 0000022343 00000 п. 0000022430 00000 п. 0000022517 00000 п. 0000022604 00000 п. 0000022691 00000 п. 0000022778 00000 п. 0000022865 00000 п. 0000022952 00000 п. 0000023039 00000 п. 0000023126 00000 п. 0000023213 00000 п. 0000023300 00000 п. 0000023387 00000 п. 0000023474 00000 п. 0000023561 00000 п. 0000023648 00000 п. 0000023735 00000 п. 0000023822 00000 п. 0000023909 00000 п. 0000023996 00000 п. 0000024083 00000 п. 0000024170 00000 п. 0000024257 00000 п. 0000024344 00000 п. 0000024431 00000 п. 0000024518 00000 п. 0000024605 00000 п. 0000024692 00000 п. 0000024779 00000 п. 0000024866 00000 п. 0000024953 00000 п. 0000025040 00000 п. 0000025127 00000 п. 0000025214 00000 п. 0000025301 00000 п. 0000025388 00000 п. 0000025475 00000 п. 0000025562 00000 п. 0000025649 00000 п. 0000025736 00000 п. 0000025823 00000 п. 0000025910 00000 п. 0000025997 00000 п. 0000026084 00000 п. 0000026171 00000 п. 0000026258 00000 п. 0000026345 00000 п. 0000026432 00000 п. 0000026519 00000 п. 0000026606 00000 п. 0000026693 00000 п. 0000026780 00000 п. 0000026867 00000 п. 0000026954 00000 п. 0000027041 00000 п. 0000027128 00000 п. 0000027215 00000 н. 0000027302 00000 п. 0000027389 00000 п. 0000027476 00000 п. 0000027563 00000 п. 0000027650 00000 п. 0000027737 00000 н. 0000027824 00000 н. 0000027911 00000 п. 0000027998 00000 н. 0000028085 00000 п. 0000028172 00000 п. 0000028258 00000 п. 0000028344 00000 п. 0000028430 00000 п. 0000028516 00000 п. 0000028602 00000 п. 0000028688 00000 п. 0000028774 00000 п. 0000028860 00000 п. 0000028946 00000 п. 0000029032 00000 н. 0000029301 00000 п. 0000029473 00000 п. 0000029563 00000 п. 0000029654 00000 п. 0000030302 00000 п. 0000031097 00000 п. 0000031725 00000 п. 0000032384 00000 п. 0000032615 00000 п. 0000032840 00000 п. 0000033375 00000 п. 0000034352 00000 п. 0000035347 00000 п. 0000036309 00000 п. 0000037142 00000 п. 0000038021 00000 п. 0000039030 00000 н. 0000039527 00000 н. 0000039588 00000 п. 0000042760 00000 н. 0000042803 00000 п. 0000043300 00000 п. 0000043361 00000 п. 0000046536 00000 п. 0000046579 00000 п. 0000047071 00000 п. 0000047155 00000 п. 0000047219 00000 п. 0000047318 00000 п. 0000047434 00000 п. 0000047635 00000 п. 0000047764 00000 п. 0000047893 00000 п. 0000048052 00000 п. 0000048186 00000 п. 0000048317 00000 п. 0000048507 00000 п. 0000048606 00000 п. 0000048707 00000 п. 0000048853 00000 п. 0000049005 00000 п. 0000049144 00000 п. 0000049338 00000 п. 0000049532 00000 п. 0000049679 00000 п. 0000049878 00000 п. 0000050022 00000 п. 0000050210 00000 п. 0000050392 00000 п. 0000050554 00000 п. 0000050771 00000 п. 0000050972 00000 п. 0000051122 00000 п. 0000051298 00000 п. 0000051504 00000 п. 0000051614 00000 п. 0000051791 00000 п. 0000051993 00000 п. 0000052102 00000 п. 0000052277 00000 п. 0000052457 00000 п. 0000052622 00000 п. 0000052797 00000 п. 0000052990 00000 п. 0000053099 00000 п. 0000053276 00000 п. 0000053480 00000 п. 0000053589 00000 п. 0000053763 00000 п. 0000053927 00000 н. 0000054036 00000 п. 0000054210 00000 п. 0000054374 00000 п. 0000054500 00000 п. 0000054671 00000 п. 0000054864 00000 н. 0000054989 00000 п. 0000055161 00000 п. 0000055373 00000 п. 0000055526 00000 п. 0000055699 00000 п. 0000055903 00000 п. 0000056109 00000 п. 0000056282 00000 п. 0000056442 00000 п. 0000056625 00000 п. 0000056798 00000 п. 0000056958 00000 п. 0000057094 00000 п. 0000057281 00000 п. 0000057435 00000 п. 0000057544 00000 п. 0000057664 00000 п. 0000057825 00000 п. 0000057927 00000 п. 0000058109 00000 п. 0000058256 00000 п. 0000058357 00000 п. 0000058463 00000 п. 0000058606 00000 п. 0000058722 00000 п. 0000058854 00000 п. 0000058981 00000 п. 0000059143 00000 п. 0000059318 00000 п. 0000059448 00000 п. 0000059655 00000 п. 0000059822 00000 п. 0000059998 00000 н. 0000060127 00000 п. 0000060288 00000 п. 0000060445 00000 п. 0000060600 00000 п. 0000060726 00000 п. 0000060908 00000 п. 0000061052 00000 п. 0000061206 00000 п. 0000061384 00000 п. 0000061513 00000 п. 0000061633 00000 п. 0000061753 00000 п. 0000061908 00000 п. 0000062064 00000 п. 0000062231 00000 п. 0000062408 00000 п. 0000062569 00000 п. 0000062761 00000 п. 0000062871 00000 п. 0000063046 00000 п. 0000063171 00000 п. 0000063309 00000 п. 0000063473 00000 п. 0000063668 00000 п. 0000063801 00000 п. 0000063935 00000 п. 0000064092 00000 п. 0000064241 00000 п. 0000064425 00000 п. 0000064580 00000 п. 0000064783 00000 п. 0000064936 00000 п. 0000065049 00000 п. 0000065205 00000 п. 0000065352 00000 п. 0000065490 00000 п. 0000065655 00000 п. 0000065804 00000 п. 0000065948 00000 п. 0000066117 00000 п. 0000066231 00000 п. 0000066356 00000 п. 0000066515 00000 п. 0000066665 00000 п. 0000066842 00000 п. 0000066977 00000 п. 0000067178 00000 п. 0000067360 00000 п. 0000067536 00000 п. 0000067659 00000 п. 0000067784 00000 п. 0000067932 00000 п. 0000068070 00000 п. 0000068222 00000 п. 0000068384 00000 п. 0000068570 00000 п. 0000068706 00000 п. 0000068855 00000 п. 0000069041 00000 п. 0000069232 00000 п. 0000069387 00000 п. 0000069549 00000 п. 0000069746 00000 п. 0000069889 00000 п. 0000070094 00000 п. 0000070230 00000 п. 0000070361 00000 п. 0000070547 00000 п. 0000070702 00000 п. 0000070884 00000 п. 0000071029 00000 п. 0000071217 00000 п. 0000071387 00000 п. 0000071567 00000 п. 0000071759 00000 п. 0000071928 00000 п. 0000072113 00000 п. 0000072234 00000 п. 0000072378 00000 п. 0000072576 00000 п. 0000072746 00000 п. 0000072933 00000 п. 0000073072 00000 п. 0000073230 00000 п. 0000073362 00000 п. 0000073527 00000 п. 0000073692 00000 п. 0000073809 00000 п. 0000073929 00000 п. 0000074117 00000 п. 0000074255 00000 п. 0000074449 00000 п. 0000074658 00000 п. 0000074839 00000 п. 0000075018 00000 п. 0000075191 00000 п. 0000075385 00000 п. 0000075561 00000 п. 0000075711 00000 п. 0000075849 00000 п. 0000076028 00000 п. 0000076209 00000 п. 0000076425 00000 п. 0000076610 00000 п. 0000076793 00000 п. 0000076949 00000 п. 0000077111 00000 п. 0000077290 00000 п. 0000077443 00000 п. 0000077589 00000 п. 0000077818 00000 п. 0000077951 00000 п. 0000078091 00000 п. 0000078264 00000 п. 0000078415 00000 п. 0000078543 00000 п. 0000078668 00000 п. 0000078868 00000 п. 0000079097 00000 н. 0000079219 00000 п. 0000079342 00000 п. 0000079541 00000 п. 0000079682 00000 п. 0000079839 00000 п. 0000079990 00000 н. 0000080134 00000 п. 0000080259 00000 п. 0000080457 00000 п. 0000080647 00000 п. 0000080810 00000 п. 0000081038 00000 п. 0000081200 00000 п. 0000081359 00000 п. 0000081547 00000 п. 0000081747 00000 п. 0000081903 00000 п. 0000082098 00000 п. 0000082217 00000 п. 0000082352 00000 п. 0000082563 00000 п. 0000082742 00000 н. 0000082936 00000 п. 0000083120 00000 н. 0000083274 00000 п. 0000083439 00000 п. 0000083565 00000 п. 0000083703 00000 п. 0000083848 00000 п. 0000084016 00000 п. 0000084133 00000 п. 0000084347 00000 п. 0000084553 00000 п. 0000084702 00000 п. 0000084851 00000 п. 0000085008 00000 п. 0000085163 00000 п. 0000085341 00000 п. 0000085487 00000 п. 0000085662 00000 п. 0000085875 00000 п. 0000086021 00000 п. 0000086157 00000 п. 0000086347 00000 п. 0000086531 00000 п. 0000086669 00000 п. 0000086787 00000 п. 0000086931 00000 п. 0000087086 00000 п. 0000087294 00000 п. 0000087478 00000 п. 0000087666 00000 п. 0000087809 00000 п. 0000087995 00000 п. 0000088159 00000 п. 0000088344 00000 п. 0000088517 00000 п. 0000088694 00000 п. 0000088790 00000 н. 0000088908 00000 н. 0000089022 00000 н. 0000089137 00000 п. 0000089285 00000 п. 0000089430 00000 п. 0000089574 00000 п. 0000089719 00000 п. 0000010090 00000 н. трейлер ] >> startxref 0 %% EOF 11453 0 объект > поток l @ -2W: x-JJ` [xd NE` | = ~ xEN (: 6% eHMUACx {; 2l'YnpxOKVvM e_L9tC2 ~; [Csrd, Հ; bIzNG> 1UN7 $ Kjz ^ M

! #Z \ Dy * wyfhFNV0f.O ׉ ҌO wTn3 {uKn) қ1! , | WDAuyPY '}? 8vl; 8ZL {OF% c 6 [Ym`b & xf = iY0tNIH% rBb8 3rjG {N ([k-o8тZcWIblHŲr "[_ nACBr S'd_5Ah [PCH'pHXH "Q% mpjS.H

.

% PDF-1.2 % 2260 0 obj> endobj xref 2260 435 0000000016 00000 н. 0000011365 00000 п. 0000011500 00000 н. 0000009187 00000 н. 0000011679 00000 п. 0000011707 00000 п. 0000011755 00000 п. 0000011792 00000 п. 0000012005 00000 п. 0000012088 00000 п. 0000012168 00000 п. 0000012251 00000 п. 0000012333 00000 п. 0000012415 00000 п. 0000012497 00000 п. 0000012579 00000 п. 0000012661 00000 п. 0000012743 00000 п. 0000012825 00000 п. 0000012907 00000 н. 0000012989 00000 п. 0000013071 00000 п. 0000013153 00000 п. 0000013235 00000 п. 0000013317 00000 п. 0000013399 00000 п. 0000013481 00000 п. 0000013563 00000 п. 0000013645 00000 п. 0000013727 00000 п. 0000013809 00000 п. 0000013891 00000 п. 0000013973 00000 п. 0000014055 00000 п. 0000014137 00000 п. 0000014219 00000 п. 0000014301 00000 п. 0000014383 00000 п. 0000014465 00000 п. 0000014547 00000 п. 0000014629 00000 п. 0000014711 00000 п. 0000014793 00000 п. 0000014875 00000 п. 0000014957 00000 п. 0000015039 00000 п. 0000015121 00000 п. 0000015203 00000 п. 0000015285 00000 п. 0000015367 00000 п. 0000015449 00000 п. 0000015531 00000 п. 0000015613 00000 п. 0000015695 00000 п. 0000015777 00000 п. 0000015859 00000 п. 0000015941 00000 п. 0000016023 00000 п. 0000016105 00000 п. 0000016187 00000 п. 0000016269 00000 п. 0000016351 00000 п. 0000016433 00000 п. 0000016515 00000 п. 0000016597 00000 п. 0000016679 00000 п. 0000016761 00000 п. 0000016843 00000 п. 0000016925 00000 п. 0000017007 00000 п. 0000017089 00000 п. 0000017171 00000 п. 0000017253 00000 п. 0000017335 00000 п. 0000017417 00000 п. 0000017499 00000 п. 0000017581 00000 п. 0000017663 00000 п. 0000017745 00000 п. 0000017827 00000 н. 0000017909 00000 н. 0000017991 00000 п. 0000018073 00000 п. 0000018155 00000 п. 0000018237 00000 п. 0000018319 00000 п. 0000018401 00000 п. 0000018483 00000 п. 0000018565 00000 п. 0000018647 00000 п. 0000018729 00000 п. 0000018811 00000 п. 0000018893 00000 п. 0000018975 00000 п. 0000019057 00000 п. 0000019139 00000 п. 0000019221 00000 п. 0000019303 00000 п. 0000019385 00000 п. 0000019467 00000 п. 0000019549 00000 п. 0000019631 00000 п. 0000019713 00000 п. 0000019795 00000 п. 0000019877 00000 п. 0000019959 00000 п. 0000020041 00000 п. 0000020123 00000 п. 0000020205 00000 п. 0000020287 00000 п. 0000020369 00000 п. 0000020451 00000 п. 0000020533 00000 п. 0000020615 00000 п. 0000020697 00000 п. 0000020779 00000 п. 0000020861 00000 п. 0000020943 00000 п. 0000021025 00000 п. 0000021107 00000 п. 0000021189 00000 п. 0000021271 00000 п. 0000021353 00000 п. 0000021435 00000 п. 0000021517 00000 п. 0000021599 00000 п. 0000021681 00000 п. 0000021763 00000 п. 0000021845 00000 п. 0000021927 00000 н. 0000022009 00000 п. 0000022091 00000 п. 0000022173 00000 п. 0000022255 00000 п. 0000022337 00000 п. 0000022419 00000 п. 0000022501 00000 п. 0000022583 00000 п. 0000022665 00000 п. 0000022747 00000 п. 0000022829 00000 п. 0000022911 00000 п. 0000022993 00000 п. 0000023075 00000 п. 0000023157 00000 п. 0000023239 00000 п. 0000023321 00000 п. 0000023403 00000 п. 0000023485 00000 п. 0000023567 00000 п. 0000023649 00000 п. 0000023731 00000 п. 0000023813 00000 п. 0000023895 00000 п. 0000023977 00000 п. 0000024059 00000 п. 0000024141 00000 п. 0000024223 00000 п. 0000024305 00000 п. 0000024387 00000 п. 0000024469 00000 п. 0000024551 00000 п. 0000024632 00000 п. 0000024713 00000 п. 0000024794 00000 п. 0000024875 00000 п. 0000024956 00000 п. 0000025037 00000 п. 0000025118 00000 п. 0000025199 00000 п. 0000025280 00000 п. 0000025361 00000 п. 0000025442 00000 п. 0000025523 00000 п. 0000025604 00000 п. 0000025685 00000 п. 0000025766 00000 п. 0000025847 00000 п. 0000025928 00000 п. 0000026009 00000 п. 0000026090 00000 н. 0000026170 00000 п. 0000026250 00000 п. 0000026409 00000 п. 0000026471 00000 п. 0000026534 00000 п. 0000027239 00000 п. 0000028015 00000 п. 0000028741 00000 п. 0000029351 00000 п. 0000030060 00000 п. 0000030717 00000 п. 0000031531 00000 п. 0000032504 00000 п. 0000033511 00000 п. 0000034532 00000 п. 0000034918 00000 п. 0000035822 00000 п. 0000036750 00000 п. 0000042905 00000 п. 0000048365 00000 н. 0000048594 00000 п. 0000048994 00000 н. 0000049054 00000 п. 0000049139 00000 п. 0000049232 00000 п. 0000049388 00000 п. 0000049514 00000 п. 0000049641 00000 п. 0000049776 00000 п. 0000049868 00000 п. 0000049961 00000 н. 0000050111 00000 п. 0000050191 00000 п. 0000050272 00000 п. 0000050383 00000 п. 0000050497 00000 п. 0000050605 00000 п. 0000050767 00000 п. 0000050866 00000 п. 0000050994 00000 п. 0000051150 00000 п. 0000051253 00000 п. 0000051370 00000 п. 0000051518 00000 п. 0000051630 00000 п. 0000051754 00000 п. 0000051910 00000 п. 0000052018 00000 п. 0000052180 00000 п. 0000052339 00000 п. 0000052424 00000 п. 0000052581 00000 п. 0000052737 00000 п. 0000052824 00000 п. 0000052960 00000 п. 0000053106 00000 п. 0000053226 00000 п. 0000053376 00000 п. 0000053529 00000 п. 0000053621 00000 п. 0000053745 00000 п. 0000053904 00000 п. 0000054028 00000 п. 0000054183 00000 п. 0000054333 00000 п. 0000054438 00000 п. 0000054581 00000 п. 0000054719 00000 п. 0000054809 00000 п. 0000054958 00000 п. 0000055097 00000 п. 0000055190 00000 п. 0000055343 00000 п. 0000055437 00000 п. 0000055567 00000 п. 0000055729 00000 п. 0000055834 00000 п. 0000055977 00000 п. 0000056136 00000 п. 0000056290 00000 п. 0000056427 00000 н. 0000056577 00000 п. 0000056704 00000 п. 0000056791 00000 п. 0000056932 00000 п. 0000057021 00000 п. 0000057165 00000 п. 0000057275 00000 п. 0000057413 00000 п. 0000057503 00000 п. 0000057635 00000 п. 0000057744 00000 п. 0000057824 00000 п. 0000057906 00000 п. 0000058015 00000 п. 0000058110 00000 п. 0000058197 00000 п. 0000058317 00000 п. 0000058423 00000 п. 0000058581 00000 п. 0000058688 00000 п. 0000058794 00000 п. 0000058912 00000 п. 0000059025 00000 п. 0000059173 00000 п. 0000059274 00000 п. 0000059379 00000 п. 0000059524 00000 п. 0000059614 00000 п. 0000059710 00000 п. 0000059806 00000 п. 0000059919 00000 н. 0000060034 00000 п. 0000060156 00000 п. 0000060274 00000 п. 0000060398 00000 п. 0000060506 00000 п. 0000060597 00000 п. 0000060716 00000 п. 0000060822 00000 п. 0000060986 00000 п. 0000061091 00000 п. 0000061202 00000 п. 0000061307 00000 п. 0000061402 00000 п. 0000061497 00000 п. 0000061610 00000 п. 0000061719 00000 п. 0000061823 00000 п. 0000061910 00000 п. 0000062016 00000 п. 0000062132 00000 п. 0000062232 00000 п. 0000062338 00000 п. 0000062455 00000 п. 0000062564 00000 н. 0000062672 00000 п. 0000062774 00000 п. 0000062929 00000 п. 0000063043 00000 п. 0000063161 00000 п. 0000063266 00000 п. 0000063376 00000 п. 0000063483 00000 п. 0000063588 00000 п. 0000063694 00000 п. 0000063800 00000 п. 0000063913 00000 п. 0000064066 00000 п. 0000064171 00000 п. 0000064278 00000 н. 0000064435 00000 п. 0000064532 00000 п. 0000064625 00000 п. 0000064753 00000 п. 0000064865 00000 п. 0000064991 00000 п. 0000065098 00000 п. 0000065228 00000 п. 0000065333 00000 п. 0000065445 00000 п. 0000065575 00000 п. 0000065705 00000 п. 0000065823 00000 п. 0000065948 00000 п. 0000066069 00000 п. 0000066216 00000 п. 0000066304 00000 п. 0000066404 00000 п. 0000066558 00000 п. 0000066664 00000 п. 0000066813 00000 п. 0000066910 00000 п. 0000067016 00000 п. 0000067120 00000 п. 0000067239 00000 п. 0000067368 00000 п. 0000067473 00000 п. 0000067603 00000 п. 0000067742 00000 п. 0000067867 00000 п. 0000067992 00000 п. 0000068113 00000 п. 0000068246 00000 п. 0000068332 00000 п. 0000068420 00000 п. 0000068534 00000 п. 0000068638 00000 п. 0000068784 00000 п. 0000068904 00000 п. 0000069022 00000 н. 0000069169 00000 п. 0000069270 00000 п. 0000069372 00000 п. 0000069541 00000 п. 0000069637 00000 п. 0000069736 00000 п. 0000069859 00000 п. 0000069972 00000 н. 0000070072 00000 н. 0000070198 00000 п. 0000070332 00000 п. 0000070498 00000 п. 0000070584 00000 п. 0000070671 00000 п. 0000070805 00000 п. 0000070898 00000 п. 0000071015 00000 п. 0000071127 00000 п. 0000071237 00000 п. 0000071336 00000 п. 0000071470 00000 п. 0000071589 00000 п. 0000071703 00000 п. 0000071839 00000 п. 0000071959 00000 п. 0000072094 00000 п. 0000072224 00000 п. 0000072397 00000 п. 0000072517 00000 п. 0000072612 00000 п. 0000072734 00000 п. 0000072881 00000 п. 0000072986 00000 п. 0000073098 00000 п. 0000073198 00000 п. 0000073306 00000 п. 0000073414 00000 п. 0000073554 00000 п. 0000073635 00000 п. 0000073774 00000 п. 0000073912 00000 п. 0000074021 00000 п. 0000074129 00000 п. 0000074243 00000 п. 0000074357 00000 п. 0000074458 00000 п. 0000074591 00000 п. 0000074703 00000 п. 0000074814 00000 п. 0000074936 00000 п. 0000075045 00000 п. 0000075177 00000 п. 0000075294 00000 п. 0000075430 00000 п. 0000075550 00000 п. 0000075661 00000 п. 0000075763 00000 п. 0000075879 00000 п. 0000075990 00000 п. 0000076085 00000 п. 0000076179 00000 п. 0000076285 00000 п. 0000076425 00000 п. трейлер ] >> startxref 0 %% EOF 2263 0 obj> поток -2j H @ hǙ * 5f8͇ VJI * ȟ * $ ݑ Kj3 + zl = c_ ^ t: $$ @ uI ޤ_ \ h> oWSPotHTrÀ

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
