«Мне не нужна вечная игла для примуса. Я не собираюсь жить вечно» (с) Золотой теленок
О том, что телевизионный антенный кабель не вечен и старый советский провод, проложенный еще со времен постройки дома, давно пора было заменить, многие узнают, когда изображение на экране телевизора становится уже невозможно смотреть – картинка «снежит», появляются звуковые помехи.
И почти всегда, после заключения специалиста о несоответствии кабеля современным требованиям и нормам, следует один и тот же вопрос:
Черт побери! Что могло случиться с куском кабеля из меди и пластика, выпущенного в те времена, кода ГОСТ еще что-то значил?!
Давайте попробуем разобраться, что происходит с кабелем с течением времени, и чем провод старого типа, отличается от современного.
Телевизионный (он же коаксиальный кабель) состоит из центрального проводника, внутреннего диэлектрика, экранирующей оплетки или фольги и внешней оболочки.
Основными параметрами его являются: волновое сопротивление, затухание сигнала в нем и помехоустойчивость.
Волновое сопротивление для всех телевизионных кабелей стандартно и составляет 75 Ом. Но со временем оно может изменяться вследствие изменения свойств диэлектрика и экранирующих материалов.
Говоря простым языком — медь окисляется, а пластмасса «усыхает» и теряет эластичность.
В результате мы имеем: повышенное сопротивление кабеля, излишние потери сигнала и отвратительное изображение, как следствие вышеперечисленных процессов.
Измеряется оно в децибелах (Дб) на погонный метр кабеля и напрямую влияет на качество приема телевизионной картинки. В Советском Союзе мало использовался ДМВ диапазон, каналы в нем не транслировались и большие потери сигнала в кабеле РК 75 на высоких частотах были не заметны для потребителя. Но сейчас ситуация в корне изменилась, количество каналов резко увеличилось, частотный диапазон расширился и требования к качеству кабеля тоже возросли.
Для РК 75 значения затухания на 100 метров кабеля будут такие:
10 Дб в диапазоне до 100 мегагерц (МГц)
40 Дб в диапазоне до 1000 МГц
Для современного кабеля, типа RG 6, на те же 100 метров, значения следующие:
7 Дб в диапазоне до 100 МГц
20 Дб в диапазоне до 1000 МГц (!)
Результат, как говорится, на лицо, а точнее — на экран вашего телевизора.
Это важный параметр, который характеризует, насколько телевизионный кабель устойчив к внешним помехам. Раньше ему придавали не такое большое значение, но сейчас про него нельзя забывать. Техники в наших квартирах становится все больше, а, следовательно, и электромагнитных излучений вокруг нас. Их действие может отразиться и на передаче телевизионного сигнала. В современном кабеле для лучшей защиты от внешних помех используется не только оплетка, но и фольга, которой полностью обернут внутренний диэлектрик. Это позволяет получить коэффициент экранирования в пределах 80-90 Дб, против 50-60 Дб в кабеле РК 75!
Вот такое не сложное сопоставление двух видов кабеля и объяснение механизма их старения, позволяет заключить, что коаксиальный кабель — важный элемент, влияющий на прохождение телевизионного сигнала, и его своевременная замена позволит вам и дальше наслаждаться качеством изображения и звука.
Правда это не значит, что заменив старый кабель, вы уже никогда не вернетесь к этому вопросу в будущем. Ведь как старый, так и новый кабель, имеют установленный срок эксплуатации около 15 лет. Он может прослужить и больше, но рано или поздно, его снова придется менять.
Но тут мы, пожалуй, вернемся к началу нашей статьи. Зачем вам вечная
игла для примуса…
Кабель CommScope оптика. Выбор коаксиального кабеля. Эфирное оборудование. Спутниковое оборудование.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Содержание:
- Антенный коаксиальный кабель 50 Ом
- Как подключить антенну к телевизору
- Антенный кабель для телевизора
- Какой кабель лучше
- Какое волновое сопротивление у кабеля для телевизионной антенны?
- Как проверить антенный кабель мультиметром
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: 75 Ом, почему, кабель? Сопротивление излучения
И почти всегда, после заключения специалиста о несоответствии кабеля современным требованиям и нормам, следует один и тот же вопрос: Черт побери! Что могло случиться с куском кабеля из меди и пластика, выпущенного в те времена, кода ГОСТ еще что-то значил?! Давайте попробуем разобраться, что происходит с кабелем с течением времени, и чем провод старого типа, отличается от современного.
Телевизионный он же коаксиальный кабель состоит из центрального проводника, внутреннего диэлектрика, экранирующей оплетки или фольги и внешней оболочки.
Основными параметрами его являются: волновое сопротивление, затухание сигнала в нем и помехоустойчивость. Волновое сопротивление для всех телевизионных кабелей стандартно и составляет 75 Ом. Но со временем оно может изменяться вследствие изменения свойств диэлектрика и экранирующих материалов.
В результате мы имеем: повышенное сопротивление кабеля, излишние потери сигнала и отвратительное изображение, как следствие вышеперечисленных процессов. Измеряется оно в децибелах Дб на погонный метр кабеля и напрямую влияет на качество приема телевизионной картинки. В Советском Союзе мало использовался ДМВ диапазон, каналы в нем не транслировались и большие потери сигнала в кабеле РК 75 на высоких частотах были не заметны для потребителя.
Но сейчас ситуация в корне изменилась, количество каналов резко увеличилось, частотный диапазон расширился и требования к качеству кабеля тоже возросли.
Для РК 75 значения затухания на метров кабеля будут такие:. Для современного кабеля, типа RG 6, на те же метров, значения следующие:. Результат, как говорится, на лицо, а точнее — на экран вашего телевизора. Это важный параметр, который характеризует, насколько телевизионный кабель устойчив к внешним помехам. Раньше ему придавали не такое большое значение, но сейчас про него нельзя забывать. Техники в наших квартирах становится все больше, а, следовательно, и электромагнитных излучений вокруг нас.
Их действие может отразиться и на передаче телевизионного сигнала. В современном кабеле для лучшей защиты от внешних помех используется не только оплетка, но и фольга, которой полностью обернут внутренний диэлектрик. Это позволяет получить коэффициент экранирования в пределах Дб, против Дб в кабеле РК 75!
Вот такое не сложное сопоставление двух видов кабеля и объяснение механизма их старения, позволяет заключить, что коаксиальный кабель — важный элемент, влияющий на прохождение телевизионного сигнала, и его своевременная замена позволит вам и дальше наслаждаться качеством изображения и звука.
Он может прослужить и больше, но рано или поздно, его снова придется менять. Но тут мы, пожалуй, вернемся к началу нашей статьи. Зачем вам вечная игла для примуса…. Чем отличается телевизионный кабель. Волновое сопротивление. Затухание сигнала. Подведем итоги. Обмен старого оборудования Триколор на новое. Главная О компании Наши услуги Контакты.
В статье про почему скачет сигнал уже было упомянуто, чтобы избежать некоторых проблем при приеме цифрового телевидения лучше при установке антенны использовать качественный телевизионный кабель, какой лучше выбирать и почему попробую объяснить. Я обычно работаю с кабелем SAT 50, и чтобы было боле менее понятно, почему предпочитаю именно его, и какие из характеристик наиболее важны, давайте рассмотрим устройство коаксиального кабеля.
На рисунке, приведенном выше видно из чего он состоит. Раньше было принято, что провод черного цвета идет для наружной прокладки, сейчас это уже не столь критично, так, например, кабель SAT имея белую окраску, может использоваться как для внутренних, так и наружных работ, а полоски на нем служат для удобства разводки, чтобы не путаться при прокладке кабелей, где кабельное ТВ, где эфирное и т. Все-таки рекомендую если вы хотите купить долговечный провод, то брать с черной изоляцией или перед приобретением посмотреть характеристику интересующего.
Советы по выбору кабеля для ТВ от профессиональных электриков! Все они имеют волновое сопротивление 75 Ом и подходят для.
Для подключения антенны напрямую к телевизору потребуется только антенный кабель, который давно знаком по приемникам метрового диапазона МВ, аналоговое телевидение. Его основная задача — транспортировать сигнал от антенны и вывести изображение на телевизор. При этом у всех антенных проводов есть существенный недостаток — снижение качества сигнала.
По этой причине нужно ответственно подойти к вопросу, как выбрать антенный кабель. Но перед этим требуется узнать его свойства, о которых рассказывается в данной статье. Антенный кабель сильно отличается от привычных сетевых проводов более сложной структурой и каждый компонент нужно рассмотреть отдельно. Провода такой структуры называются коаксиальными кабелями. Центральный провод, напоминающий сердцевину при поперечном срезе. По составу бывают из меди или сплавов.
Регистрация Вход. Ответы Mail. Вопросы — лидеры Помогите пожалуйста! Microsoft Word не работает!
Москва, Очаковское шоссе, д. Кабель TV коаксиальный применяется в различных системах радиосвязи и для передачи ВЧ сигналов.
В продаже присутствует вагон и маленькая тележка разновидностей антенных проводов, которые различаются маркировкой, названием, толщиной, характеристиками, цветом и т. Скажем честно, это изобилие иногда ставит в тупик даже специалистов.
Поэтому, мы хотим рассказать, какой кабель нужен для подключения телевизора, и как проверить, тот ли вид предлагает мастер для установки. Устроены кабели, в общем-то, одинаково. Есть главная центральная жила или внутренний проводник.
Успешные люди. Изготовление антенн. Антенный кабель для телевизора. С вопросами качества и дальности приема мы разобрались здесь. Теперь выясним: какие бывают телевизионные кабели. Лучший телевизионный кабель.
Например для ТВ действительно используют кабели с 75 Ом, а, скажем, для сопротивление на высокой частоте, оно не зависит от длины кабеля и к.
Используется для передачи радиочастотных электрических сигналов. Отличается от экранированного провода , применяемого для передачи постоянного электрического тока и низкочастотных сигналов, более однородным в направлении продольной оси сечением форма поперечного сечения, размеры и значения электромагнитных параметров материалов нормированы и применением более качественных материалов для электропроводников и изоляции.
Изобретён и запатентован в году британским физиком Оливером Хевисайдом. Благодаря совпадению осей обоих проводников у идеального коаксиального кабеля оба компонента электромагнитного поля полностью сосредоточены в пространстве между проводниками в диэлектрической изоляции и не выходят за пределы кабеля, что исключает потери электромагнитной энергии на излучение и защищает кабель от внешних электромагнитных наводок.
И почти всегда, после заключения специалиста о несоответствии кабеля современным требованиям и нормам, следует один и тот же вопрос: Черт побери! Что могло случиться с куском кабеля из меди и пластика, выпущенного в те времена, кода ГОСТ еще что-то значил?! Давайте попробуем разобраться, что происходит с кабелем с течением времени, и чем провод старого типа, отличается от современного. Телевизионный он же коаксиальный кабель состоит из центрального проводника, внутреннего диэлектрика, экранирующей оплетки или фольги и внешней оболочки.
Антенный кабель коаксиальный — разновидность кабеля электрического, конструктивно состоит из нескольких проводников, центральной жили и экрана.
Советы по самостоятельному проектированию дома. Создаем фасад в стиле фахверк. Работоспособность телевизора зависит от множества факторов, в том числе и от исправности антенного кабеля. О том, как проверить эту самую исправность и выявить разрывы, мы и поговорим сегодня. Обычно подобные проверки проводятся при ремонте, перепланировке, переезде, либо просто по причине необходимости заменить старый или бракованый телевизионный кабель. Проверить на целостность тв кабель мультиметром максимально просто в том случае, если вам доступны оба его конца. Но так происходит далеко не всегда, ведь зачастую в многоквартирных домах используется общая антенна, от которой кабели идут ко всем жильцам.
Телевизионный кабель — основные характеристики. Отличием же в данном случае является его технология производства, которая позволяет изготовить кабель для передачи изображения. В целом, качество изображения на экране телевизора зависит от характеристик всех составляющих сети: приемника или антенны, кабеля, а также разъемов, используемых при подключении тюнера или телевизора.
Коаксиальные кабели представляют собой линии электропередачи, используемые для передачи высокочастотных (РЧ) сигналов из одной точки в другую с низкими потерями сигнала.
У них много применений, включая телефонные линии, кабельное телевидение, Интернет, усилители сотовой связи и многое другое. Коаксиальные кабели бывают разных размеров и длин, каждый из которых предназначен для конкретного применения.
Для дома
Для автомобиля
Для бизнеса
Для коммерческих
Прежде чем мы перейдем к тому, как работают коаксиальные кабели, вам нужно знать, как они устроены.

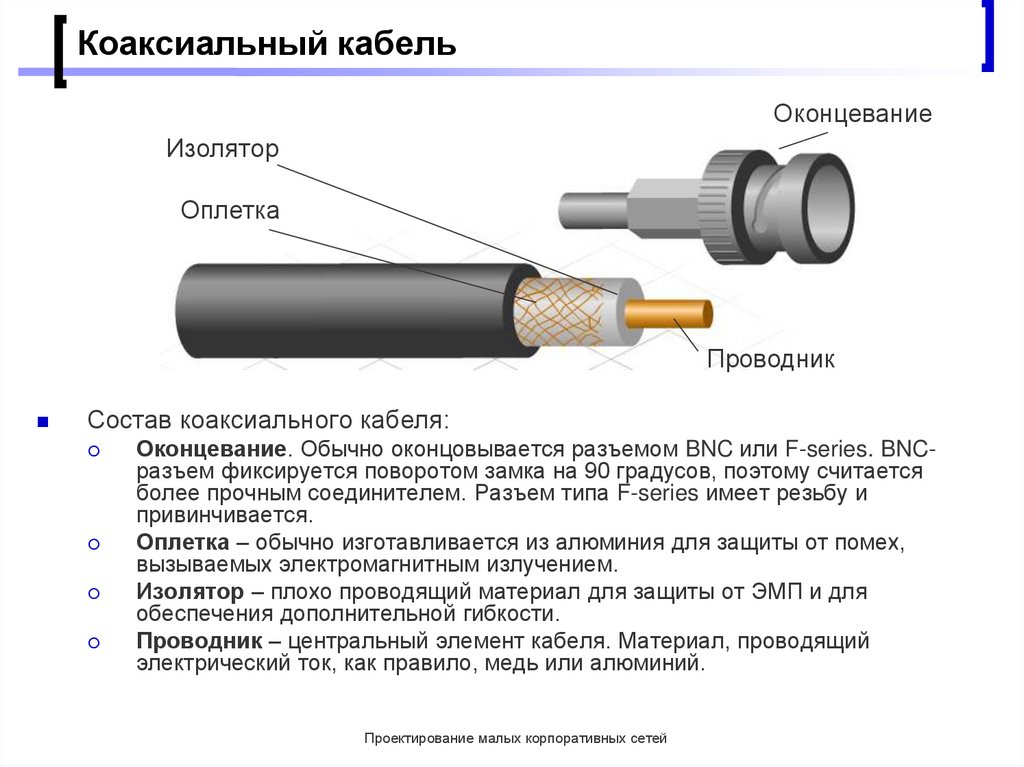

Как видно из изображения выше, коаксиальный кабель состоит из четырех основных частей:
На сердечнике коаксиальные кабели состоят из одиночной медной или омедненной стальной проволоки. Это то, что передает радиочастотные сигналы. Провод окружает диэлектрический изолятор
Металлический экран , изготовленный из плетеной меди, алюминия или других металлов, наматывается на изолятор. Отменяет внешние электромагнитные помехи. Некоторые коаксиальные кабели имеют несколько экранов для дополнительной защиты. Последний слой — 9.0037 куртка , защищающая всю конфигурацию. Его рейтинг (подробнее об этом позже) позволяет узнать, где можно установить кабель.
Кабели для наружной установки требуют дополнительной изоляции и специальных оболочек для защиты проводов от солнца и влаги.
Коаксиальные кабели передают сигналы через центральный провод. Для обеспечения качественного прохождения сигнала по всей длине кабеля необходим металлический экран. Оба компонента получают ток одновременно, создавая магнитное поле. Это позволяет сигналу оставаться неповрежденным и не пропадать, как без экрана.
Металлический экран также защищает сигнал от электромагнитных помех. Таким образом, коаксиальный кабель можно без проблем разместить рядом с другим электронным оборудованием.
Для оптимальной работы расстояние между сердцевиной и экраном должно быть постоянным. Диэлектрический изолятор делает это возможным. Это также предотвращает соприкосновение двух сигналов и их отмену.
Все компоненты дополнительно изолированы и защищены от повреждений внешней оболочкой.
В результате РЧ-сигналы могут передаваться на большие расстояния с минимальными помехами или потерями.
В зависимости от вашего приложения сигнал затем преобразуется в изображения, аудио, Wi-Fi или усиленный прием сотовой связи.
Коаксиальный кабель используется кабельными операторами, телефонными компаниями и интернет-провайдерами. Они необходимы для приложений, требующих радиочастотной передачи, например:
Если у вас есть кабельное телевидение, коаксиальный кабель используется для передачи видео и данных от кабельной компании к вашему телевизору. Они также используются для подключения вашего телевизора или цифрового преобразователя к личной антенне.
Wilson Amplifiers — ведущий поставщик усилителей сотовой связи. Эти устройства используют наружную антенну, усилитель и комнатную антенну. Коаксиальные кабели используются для соединения трех компонентов. Он также обходит материал, блокирующий сигнал. У нас есть полное руководство о том, как работает усилитель сигнала для получения дополнительной информации.
С помощью этой технологии вы можете усилить слабый сигнал внешней сотовой связи и наслаждаться более сильным сигналом дома, в офисе или в автомобиле.
Кабельный Интернет использует коаксиальный кабель для подключения вашего дома к Интернету. Медный кабель подводится к вашему дому поставщиком услуг кабельного телевидения. Ваш маршрутизатор или кабельный модем подключается к коаксиальной или сетевой розетке для приема сигнала. Затем вы можете подключить свои устройства к маршрутизатору или подключиться через WiFi для быстрого доступа в Интернет.
Любительское радио — это средство для общения людей в эфире. Коаксиальный кабель, подключенный к антенне, обеспечивает более сильный сигнал. Любительские радиостанции могут быть установлены в глуши и не требуют подключения к Интернету или сотовой связи.
РЧ (радиочастотные) волны генерируются, когда переменный ток проходит через проводящий материал.
Коаксиальные кабели передают радиочастотные сигналы. Их можно использовать с любой радиочастотной системой.
Хотя все коаксиальные кабели используются для передачи сигналов, они не все одинаковы. Коаксиальные кабели различаются по размеру, материалу и экранированию. Каждый тип коаксиального кабеля лучше всего подходит для определенных приложений.
Существует множество различных типов кабелей на выбор. Они делятся на две категории: RG и LMR. Ваше приложение определит, какой из них имеет лучшие характеристики. Вот наиболее распространенные типы коаксиальных кабелей:
RG (сокращение от Radio Guide) — это оригинальная военная спецификация коаксиальных кабелей. Номер RG относится к диаметру кабеля. Однако измерения различаются. Как правило, более высокие числа RG означают более тонкий центральный проводник, и наоборот.
RG-6/U
Импеданс: 75 OHM
Размер ядра: 1,024 мм
Диэлектрический тип: PF
.
; 1900/13.6dB
RG-6/U — распространенный тип коаксиального кабеля. Импеданс 75 Ом. Он используется в самых разных жилых и коммерческих приложениях, включая кабельное телевидение, домашний интернет и многое другое.
RG-8
Импеданс: 50 Ом
Размер сердечника: 2,17 мм
Диэлектрический тип: PF
Номинальная ослабление с на MHZ (DB/100 FT): 7504; 1900/10,4 дБ
RG-8 похож на RG-6, но не может передавать чистый видеосигнал. Импеданс у него 50 Ом. Он используется в диспетчерских, радиостанциях и внешних радиоантеннах.
RG-11
Impedance: 75 OHM
Размер сердечника: 1,67 мм
Диэлектрический тип: PF
. Номинальная ослабление на мг.
RG-11 — это кабель большего сечения, используемый для CATV, HDTV, телевизионных антенн и распределения видео. Он имеет импеданс 75 Ом и покрывает до 3 ГГц.
RG-59
Полное сопротивление: 75 Ом
Размер жилы: 0,64 мм
Тип диэлектрика: PF
Номинальное затухание на МГц (дБ/100 футов): Н/Д
RG-59 — коаксиальный кабель сопротивлением 75 Ом, который лучше всего подходит для систем видеонаблюдения, аудио-видео и других низкочастотных систем. Приложения. Они гибки и просты в установке. Однако они не предназначены для длительных поездок.
LMR® — это новое поколение коаксиальных радиочастотных кабелей . Они обеспечивают большую гибкость, простоту установки и более низкую стоимость. Они используются в качестве линий передачи для антенн ракет, самолетов, спутников и средств связи. Число LMR ® является приблизительной оценкой толщины кабеля.
LMR®200
Импеданс: 50 Ом
Размер сердечника: 1,12 мм
Диэлектрический тип: PF
Номинальное ослабление на мг.
1900/14,6 дБ
LMR®200 — гибкий коаксиальный кабель с малыми потерями для наружного применения. Он имеет импеданс 50 Ом и отлично подходит для коротких антенных фидеров. Этот кабель также имеет низкий PIM.
LMR®240
Полное сопротивление: 50 Ом
Размер жилы: 1,42 мм
Тип диэлектрика: PF
Номинальное затухание на МГц (дБ/100 футов): 850/7,2 дБ; 1900/11,2 дБ
LMR®240 также является гибким коаксиальным кабелем связи с малыми потерями и сопротивлением 50 Ом, рассчитанным на использование вне помещений. Он предназначен для коротких фидерных линий для таких приложений, как GPS, WLAN и мобильные антенны.
LMR®400
Полное сопротивление: 50 Ом
Размер жилы: 2,74 мм
Тип диэлектрика: PF
Номинальное затухание на МГц (дБ/100 футов): 850/3,8 дБ; 1900/5,8 дБ
LMR®400 — гибкий коаксиальный кабель связи с импедансом 50 Ом.
Он используется для сборки перемычек в системах беспроводной связи и антенных фидеров. Если вам нужен кабель, требующий периодических или многократных изгибов, выберите этот. LMR®400 был разработан для замены кабелей RG-8.
LMR®600
Полное сопротивление: 50 Ом
Размер жилы: 4,47 мм
Тип диэлектрика: PF
Номинальное затухание на МГц (дБ/100 футов): 850/2,4 дБ; 1900/3,8 дБ
LMR®600 или «Полудюймовый» также предназначен для использования вне помещений. Он более гибкий, чем кабели с воздушным диэлектриком и жесткие кабели с точки зрения изгиба и обращения. Он также имеет импеданс 50 Ом.
LMR®900
Полное сопротивление: 50 Ом
Размер жилы: 6,65 мм
Тип диэлектрика: PF
Номинальное затухание на МГц (дБ/100 футов): 850/1,6 дБ; 1900/2,6 дБ
LMR®900/1200/1700 — кабели большего размера.
Они предназначены для средних антенных фидеров, где требуется легко прокладываемый гибкий кабель с малыми потерями.
LMR®200
Полное сопротивление: 50 Ом
Размер жилы: 8,66 мм
Тип диэлектрика: PF
Мин.0037 850/1,2 дБ; 1900/1,9DB
LMR®1700
Импеданс: 50 Ом
Размер сердечника: 13,39 мм
Диэлектрический тип: PF
. /0,9 дБ; 1900/1,5 дБ
Цифры и буквы, напечатанные на оболочке кабеля, говорят вам все, что вам нужно знать. Тип кабеля, производитель, рейтинг и многое другое.
Потеря сигнала происходит со всеми типами коаксиального кабеля. Когда сигнал проходит по кабелю, он теряет энергию. Это неизбежно. С увеличением длины кабеля происходит больше потерь сигнала.
Усиление и ослабление сигнала измеряются в децибелах (дБ), которые измеряются экспоненциально. Потеря 3 дБ означает ослабление сигнала в 2 раза!
Судя по изображению, Wilson400 (и не менее мощный RG-11) имеют наименьшие потери на 10 футов. Это почти в два раза эффективнее по сравнению с RG-6 для домашних установок. Единственный более мощный кабель — это дорогой LG600 и еще более дорогой полудюймовый кабель.
Никогда не устанавливайте RG-174 в устройство, для которого требуется кабель длиной более 6 футов. Он плохо передает сигнал на расстоянии 10 футов.
На этом потери сигнала не заканчиваются. Смешивание и согласование кабелей и систем 50 Ом и 75 Ом (подробнее об этом позже) может привести к дальнейшей потере сигнала. Хотя вы можете настроить свою установку с помощью соединителей и адаптеров, лучше всего придерживаться единообразия.
Чтобы рассчитать ожидаемую сумму убытка, воспользуйтесь онлайн-калькулятором. Например, Калькулятор потери QSL. Мы не поддерживаем это конкретно.
Просто заполните поля, и потери будут рассчитаны за считанные секунды.
Существует множество онлайн-калькуляторов, которые вы можете использовать, а также формулы для ручного расчета.
Коаксиальный кабель бывает разной длины и толщины. Эти особенности будут определять мощность передаваемого сигнала.
Как уже упоминалось, чем длиннее кабель, тем больше потерь при передаче сигнала на большие расстояния. Толстый кабель имеет меньшие потери, чем тонкий кабель, что делает его идеальным для длинных кабелей. Для оптимальной передачи вам понадобится самый короткий и самый толстый кабель, подходящий для вашего приложения.
В радиосистемах длина кабеля сравнима с длиной волны передаваемых сигналов. Вы можете изучить математику, связанную с выбором наилучшей длины кабеля. Характеристики кабеля, такие как внешний диаметр внутреннего проводника, внутренний диаметр экрана, диэлектрический контакт изолятора и магнитная проницаемость изолятора, влияют на качество длины волны, проходящей через ваш кабель.
дБм представляет мощность вашего сигнала. Тип используемого коаксиального кабеля определяет, насколько сильный сигнал может выдержать ваш кабель. Чтобы узнать разницу между дБ и дБм, нажмите здесь.
Импеданс — это количество волн сопротивления, проходящих через места сопряжения коаксиального кабеля. Чем ниже импеданс, тем легче волны проходят через кабель. Каждый тип кабеля имеет номинал импеданса. Факторами, влияющими на это, являются размер и материалы кабеля.
Стандартные импедансы коаксиального кабеля составляют 50 и 75 Ом. При тестировании эти рейтинги импеданса были признаны отличным балансом между допустимой мощностью и низкими потерями.
В чем разница между кабелями 50 и 75 Ом? Эта аналогия может помочь. Думайте о сигнале как о напитке, а о кабелях — как о соломинке. Кабели на 75 Ом — типичные соломинки для газировки, а кабели на 50 Ом — большие соломинки.
Хотя кабели на 50 Ом лучше передают сигнал, это не означает, что вам нужен кабель на 50 Ом.
Кабели сопротивлением 50 Ом, как правило, лучше подходят для приложений с высокой мощностью. Это могут быть коммерческие усилители, телевизионные передатчики и радиолюбители. Кабели сопротивлением 75 Ом являются популярным выбором для дома и офиса. Они используются для жилых установок усилителя сигнала, коробок кабельного телевидения, интернет-маршрутизаторов и тому подобного. Это общие правила, и они применимы не ко всем типам кабелей.
При выборе кабеля избегайте смешивания и согласования кабелей и систем с сопротивлением 50 Ом и 75 Ом. Вы должны стремиться использовать один и тот же импеданс, чтобы предотвратить дополнительную потерю сигнала.
PIM означает пассивную интермодуляцию. Когда вы соединяете два металла, в результате возникают нелинейные элементы, и может возникнуть искажение сигнала.
По мере увеличения амплитуды сигнала эффекты будут более значительными. Это часто происходит при подключении антенн, кабелей и разъемов.
Проблемы с PIM чаще всего возникают в сотовых сетях. Чтобы смягчить проблемы с PIM, рассмотрите возможность использования кабелей, разъемов и адаптеров с низким PIM.
Все коаксиальные кабели рассчитаны на различные применения. Рейтинг расскажет вам все, что вам нужно знать о том, где можно БЕЗОПАСНО установить кабель. Наиболее распространенными являются:
Куртка также является огнезащитной, чтобы предотвратить распространение огня между этажами. Тем не менее, они не такие прочные, как кабели для нагнетания воздуха.Соединители находятся на каждом конце кабеля. Они предназначены для поддержания целостности кабеля при передаче сигнала. Обычно они покрываются металлами с высокими связями, такими как устойчивое к потускнению золото или серебро. Тип разъема, который вам нужен, зависит от того, к чему вы подключаетесь.
Типы разъемов коаксиального кабеля:
Разъем SMA
SMA означает сверхминиатюрную версию A.
Это минимальный интерфейс разъема для коаксиального кабеля с механизмом соединения винтового типа. Он имеет импеданс 50 Ом и предназначен для использования в диапазоне от постоянного тока (0 Гц) до 18 ГГц. Приложения включают микроволновые системы, портативные радиостанции и антенны мобильных телефонов.
Разъем SMB
SMB означает сверхминиатюрную версию B. SMB меньше, чем SMA, и имеют защелкивающуюся конструкцию соединения. Они доступны в 50 и 75 Ом и работают до 4 ГГц. Менее прочные, чем SMA, их нельзя использовать в суровых условиях. Общие приложения включают базовые станции, антенны, GPS и компьютерные системы.
Соединитель F-типа
Соединители F-типа представляют собой соединители среднего размера, предназначенные для общего использования. Они обычно встречаются на кабеле RG-6/U. F-типы являются наиболее широко используемыми соединителями для проводки в жилых помещениях. Они используются с кабельным телевидением, спутниковым телевидением и кабельными модемами.
Разъем типа N
Разъемы типа N представляют собой разъемы большего размера, предназначенные для использования с толстыми коммерческими кабелями.
Разъем FME
FME (для мобильного оборудования) — это миниатюрный коаксиальный разъем 50 Ом, обеспечивающий работу от постоянного тока до 2000 МГц. Он в основном используется в устройствах сотовой связи и приложениях для передачи данных.
Разъем TNC
Резьбовые разъемы Neill-Concelman (TNC) обычно используются в мобильных телефонах и соединениях RF/антенны. Они защищены от атмосферных воздействий и работают на частоте до 11 ГГц.
Разъем UHF
Разъем UHF, также известный как коаксиальный разъем Amphenol, представляет собой разъем 50 Ом для низкочастотных радиочастотных приложений. Он широко используется в любительском радио, гражданском радио и морском УКВ-радио. Подходит для использования на частотах до 300 МГц.
Разъемы стандартные или с обратной полярностью, штыревые или гнездовые.
Стандартные поляризованные штекерные разъемы имеют резьбу на внутренней стороне корпуса и штифт. С другой стороны, стандартные поляризованные гнездовые разъемы имеют резьбу на внутренней стороне корпуса и не имеют штифта. Отверстие и штифт переключаются в разъемах с обратной полярностью. Другими словами, разъем-розетка имеет штырек, а разъем-вилка имеет отверстие.
Единственный способ соединить вилку с вилкой или розетку с розеткой — использовать адаптер коаксиального кабеля, что также приводит к потере сигнала. Затухание сигнала от адаптера будет зависеть от качества.
Проверьте штекер на вашем устройстве, чтобы избежать ненужной потери сигнала. Если это стандартная розетка, вам нужна стандартная вилка, и наоборот. Рекомендуется с самого начала приобрести коаксиальный кабель с правильным разъемом.
Коаксиальные кабели Wilson RG-6
Кабель RG-6 с малыми потерями 75 Ом для любого радиочастотного применения.
Начиная с 6,99 долларов США
Кабель RG-6 представляет собой кабель с сопротивлением 75 Ом и разъемами F-типа. Это тот же кабель, который используется во многих устройствах кабельного/спутникового телевидения. Он также поставляется во многих домах с предварительно смонтированным проводом, что упрощает его подключение и установку.
Разъем F-типа представляет собой разъем среднего размера, предназначенный для общего использования. Это наиболее широко используемый коаксиальный разъем для проводки в жилых помещениях.
В основном используется для средней домашней установки площадью от 2500 до 5000 кв. футов. Длина кабеля от 2 до 50 футов. Бывает только белого цвета.
Они поставляются в комплекте с популярной системой weBoost Home MultiRoom и бюджетной системой weBoost Home Room.
Коаксиальные кабели Wilson RG-11
Кабель RG-11 со сверхнизкими потерями 75 Ом для любого радиочастотного применения.
Начиная с 19,95 долларов США
Кабель RG-11 представляет собой еще один кабель с сопротивлением 75 Ом и разъемами F-типа. Что отличает его от RG-6, так это его дальность действия. В то время как RG-6 имеет максимальную длину 50 футов, RG-11 имеет длину от 2 футов до 500 футов. Он также отличается меньшими потерями.
Они настоятельно рекомендуются, если вам нужен кабель длиной более 50 футов для питания усилителя или любой другой радиочастотной системы. Кабель RG-11 поставляется в комплекте с мощными усилителями weBoost Home Complete, weBoost Office 100 75 Ом и weBoost Office 200 75 Ом.
Коаксиальный кабель Wilson400
Кабель со сверхмалыми потерями 50 Ом LMR®400 для любых радиочастотных приложений.
От 17,95 долл. США
Коаксиальный кабель Wilson400
Кабель для пленума со сверхнизкими потерями 50 Ом LMR®400.
Катушка 500 футов.
Купить сейчас за 3000 долларов США
Кабели Wilson400 — это коаксиальные кабели профессионального класса с сопротивлением 50 Ом, предназначенные для больших установок площадью от 7 500 до 50 000 квадратных футов. Длина кабеля от 2 до 1000 футов, намотка.
Ваш установщик, как правило, распределяет кабель по более коротким отрезкам, чтобы покрыть диапазон установки, сохраняя при этом качественный уровень сигнала.
Модель Wilson400 оснащена разъемом N-типа, большим разъемом, предназначенным для использования с толстыми коммерческими кабелями.
Если вам необходимо проложить кабель через воздухозаборные пространства, доступен кабель Wilson400 Plenum. Он отличается сверхнизкими потерями и поставляется в 500-футовой катушке без разъемов. Кабель можно легко обрезать, чтобы он подходил для любого применения.
Наиболее популярными устройствами, которые подключаются к кабелям Wilson400, являются линейка коммерческих усилителей сигнала weBoost для бизнеса и WilsonPro.
Однако они совместимы с любым оборудованием, в котором используются кабели сопротивлением 50 Ом с разъемами N. Ни один блок не включает Wilson 400 Plenum.
Коаксиальный кабель LMR®600 Spec
Кабель со сверхнизкими потерями 50 Ом для длинных кабелей.
Свяжитесь с нами
Если вам необходимо проложить кабель длиной более 150 футов, ваш установщик может порекомендовать коаксиальный кабель LMR®600 или «полдюйма». Это чрезвычайно толстые кабели, которые гораздо более промышленны, чем любые другие разновидности, и к тому же они дорогие. Установщик будет рекомендовать любой из них только в редких, специализированных ситуациях в зависимости от индивидуальных потребностей, но если он это сделает, у него, безусловно, есть веская причина. Это лучшие доступные кабели для поддержания качественного уровня сигнала на рынке.
Различие между LDF4 и AI4 RPV-50 заключается в интерьере — у LDF4 есть пенопластовое покрытие, а у AI4 RPV-50 нет ничего.
Однако разница в функциях минимальна.
Коаксиальный кабель Wilson RG-58
Кабель 75 Ом RG-58 для мобильных радиочастотных приложений.
От 14,95 долл. США
Коаксиальный кабель Wilson RG-174
Кабель RG-174 для мобильных радиочастотных приложений.
Купить сейчас за 11,9 долл. США5
Кабели RG58 и RG174 используются в автомобильных усилителях. Разница между ними заключается в лучшем качестве RG58 с низкими потерями при длине кабеля до 20 футов по сравнению с 6 футами у RG174. Для больших транспортных средств, таких как RV или лодки, предпочтительнее RG174.
Оба оснащены разъемами SMA. Это небольшие медные разъемы, используемые в модемах и т.п. Они относительно недорогие, что позволяет снизить стоимость кабеля.
Совместимость с weBoost Drive Reach, weBoost Drive Sleek и weBoost Drive X.
Как и все электрооборудование, коаксиальный кабель имеет свои преимущества и недостатки.
Преимущества:
Недостатки:
Чтобы выбрать лучший коаксиальный кабель для вашего приложения, необходимо учитывать множество факторов.
Какое устройство вы используете? Для усилителя сотовой связи может потребоваться другой кабель, чем для спутниковой антенны.
Кабель будет проложен внутри или снаружи? Различные варианты использования требуют разных рейтингов кабелей.
Ознакомьтесь с различными типами кабелей, чтобы определить, какие из них лучше всего подходят для вашего устройства. Выберите тот, который имеет импеданс, рейтинг и разъемы, которые вам нужны.
Затем рассчитайте расстояние между передатчиком и приемником. Например, расстояние от наружной антенны до кабельной коробки или усилителя. Поскольку более короткие кабели обеспечивают более четкий сигнал, длина кабеля должна быть близка к рассчитанному вами расстоянию. Ничего короче или чрезмерно длиннее.
Потеря сигнала неизбежна при перемещении на любое расстояние. Более короткий кабель будет иметь меньшие потери, чем более длинный, а более толстый кабель будет иметь меньшие потери, чем более тонкий кабель. Приемлемые потери будут зависеть от ваших устройств и вашего приложения. Чтобы свести к минимуму потери, импедансы кабелей и устройств должны совпадать.
Помните, что если вы хотите рассчитать убытки, доступны различные онлайн-калькуляторы.
Скорость, с которой коаксиальные кабели передают данные, зависит от типа кабеля и технологии, обеспечивающей его скорость. Например, ваш интернет-провайдер, кабельная компания и т.п. В среднем скорость передачи по коаксиальному кабелю колеблется от 10 Мбит/с до 100 Мбит/с.
Коаксиальный кабель может служить много лет, но может испортиться. Основными виновниками являются:
В зависимости от серьезности, это может привести к снижению производительности или сделать кабель бесполезным.Увеличение срока службы вашего коаксиального кабеля начинается с покупки правильного кабеля. Оттуда убедитесь, что вы установили его правильно, защитите разъемы от атмосферных воздействий и не сгибайте его.
Коаксиальный кабель можно использовать как внутри, так и снаружи помещений с некоторыми отличиями. Коаксиальный кабель, используемый на открытом воздухе, требует дополнительной изоляции для защиты проводов. Кабели, предназначенные для наружного использования, могут проходить вдоль внешней стороны дома к антенне или кабельной коробке на углу. Независимо от того, находится ли он на солнце или закопан в землю, кабель должен быть достаточно защищен, чтобы обеспечить бесперебойную передачу.
Наши коаксиальные кабели предназначены для использования вне помещений, но не для прокладки в грунте.
Да. Для усилителя сигнала может потребоваться другой кабель, чем для радиосистем. Для достижения наилучших результатов важно использовать кабель, подходящий для вашего приложения.
Bolton Technical — ведущий поставщик коаксиальных кабелей, разъемов и антенн, используемых в высокотехнологичной электронике и оборудовании.
Wilson Amplifiers — ведущий поставщик усилителей сотовой связи и коаксиальных кабелей. Если вы ищете высококачественный коаксиальный кабель, чтобы оставаться на связи, мы можем вам помочь. Позвоните нам, и мы поможем вам найти подходящий.
Мы серьезно ненавидим сброшенные звонки и плохое покрытие, поэтому наша цель в жизни — полностью устранить неравномерный сигнал:
com ) или позвоните нам в 1-800-568-2723 .Спросите нас о чем угодно, и мы будем рады помочь.
LMR® является зарегистрированным товарным знаком Times Microsystems.
Хотите узнать больше? Посетите наш информационный центр по усилению сигнала
Х.
Марк Бауэрс
В моей летней колонке мы начали обзор исследований, проведенных Оливером Хевисайдом (1850–1919 гг.).25), английского физика, инженера и математика, чьи исследования помогли определить нашу отрасль. Если вы не читали мою последнюю колонку, посвященную сопротивлению, реактивному сопротивлению и импедансу, возможно, вы захотите прочитать это, прежде чем продолжить. https://broadbandlibrary.com/resistance-reactance-and-impedance/
Основы коаксиального кабеля
Большинство из нас знакомы с коаксиальным кабелем, который использовался в кабельном системы были построены в 1940-х и 1950-х годов. Теперь давайте продолжим мою последнюю колонку с исследованием коаксиальной линии передачи. Коаксиальный кабель имеет внутренний проводник, окруженный трубчатым изолирующим слоем, окруженным трубчатым проводящим экраном. Термин коаксиальный используется потому, что внутренний и внешний проводники имеют общую геометрическую ось.
В 1880 году Оливер Хевисайд изучал так называемый скин-эффект в телеграфных линиях передачи. Он пришел к выводу, что обертывание изолирующей оболочки вокруг линии передачи увеличивает как четкость сигнала, так и долговечность кабеля. В следующем году он запатентовал первый коаксиальный кабель (британский патент № 1407). Четыре года спустя, в 1884 году, компания Siemens произвела первый коммерческий коаксиальный кабель. См. рис. 1.
Коаксиальный кабель используется для передачи высокочастотных электрических сигналов с относительно низкими потерями и используется в различных приложениях и отраслях. Он отличается от других экранированных кабелей тем, что размеры жил и разъемов кабеля более точно контролируются, чтобы обеспечить эффективную передачу электрической энергии от источника к нагрузке, экранируя сигнал от внешних помех.
В последующем анализе большинство параметров коаксиального кабеля можно охарактеризовать с помощью общепринятых формул; однако, за исключением характеристического импеданса (Z0), мы не будем их рассматривать, так как математический анализ не входит в мои основные цели.
Внешняя оболочка обычно имеет потенциал земли, а центральный проводник имеет потенциал, отличный от земли. Как и следовало ожидать, коаксиальный кабель интуитивно работает на более низких частотах (например, 60 Гц), поскольку это просто два проводника, разделенных изоляционным материалом. Однако на более высоких частотах производительность и анализ усложняются.
Рис. 1. Конструкция коаксиального кабеля
Рис. 2. Эквивалент коаксиального кабеля на высокой частоте
Рис. 3. Упрощенный эквивалент коаксиального кабеля
Коаксиальный кабель эквивалентная схема, которая может принимать на более высоких частотах характеристики коаксиального кабеля лучше всего представить в виде ряда «распределенных» значений индуктивности, сопротивления, емкости и проводимости. См. рис. 2.
Коаксиальные кабели часто анализируются как элементы с «потерями» с сосредоточенными значениями емкости и индуктивности, хотя электрические характеристики отрезка коаксиального кабеля, передающего высокочастотные сигналы, более сложны.
Последовательное сопротивление
Сопротивление постоянному току коаксиального кабеля указывается на единицу длины, при этом сопротивление центрального проводника и оболочки обычно указывается отдельно. Например, опубликованные производителями данные о сопротивлении кабеля P3 диаметром 0,500 дюйма составляют 1,35 Ом на 1000 м для центральной жилы и 0,37 Ом на 1000 м для оболочки. Сопротивление контура представляет собой сумму этих значений.
Последовательная индуктивность
Отрезок коаксиального кабеля, хотя и прямой, содержит некоторую индуктивность из-за магнитного поля вокруг центрального проводника при передаче энергии. Это магнитное поле представлено как последовательная катушка индуктивности, указанная в (микро) генри на единицу длины.
Шунтирующая емкость
Шунтирующая емкость представляет собой способность коаксиального кабеля нести заряд. Поскольку центральный проводник и оболочка представляют собой отдельные проводники с разными потенциалами напряжения, разделенные диэлектриком, длина коаксиального кабеля содержит емкость и указывается в (пико) фарадах на единицу длины.
Проводимость шунта
Проводимость противоположна сопротивлению. Это мера того, насколько легко электрический ток проходит через материал. Электропроводность обозначается буквой G и измеряется в сименсах (S) или первоначально в мосах (Ʊ ом, написанных наоборот) для нас, старожилов. Математически проводимость обратно пропорциональна сопротивлению: G = 1/R. Как правило, шунтирующая проводимость в коаксиальном кабеле невелика, поскольку современные диэлектрические материалы имеют отличные свойства с низкой диэлектрической проницаемостью. Однако на более высоких частотах диэлектрик допускает некоторую проводимость (утечку) между центральным проводником и оболочкой.
Диэлектрические потери
Диэлектрические потери возникают из-за поглощения энергии, поскольку электрическое поле быстро меняет полярность и возникает, когда проводимость больше нуля. Это одна из основных потерь в коаксиальном кабеле на высоких частотах. Потерянная энергия рассеивается в виде тепла и увеличивается непосредственно с приложенной частотой (и приложенным ВЧ-напряжением).
ВЧ-затухание
На более высоких частотах скин-эффект увеличивает эффективное сопротивление переменному току, ограничивая проводимость тонким внешним слоем каждого проводника. В дополнение к увеличению резистивных потерь, там, где присутствуют высокие частоты, также становится существенным влияние диэлектрических потерь. Я не привожу формулу для расчета радиочастотного затухания, поскольку по моему опыту результаты расчетов часто значительно отличаются от опубликованных производителем данных по разным причинам. Поэтому всегда используйте опубликованные производителем данные о радиочастотном затухании, когда они доступны.
Характеристическое сопротивление
Как обсуждалось в моей последней колонке, полное сопротивление представляет собой полное сопротивление протеканию тока и включает эффекты сопротивления наряду с индуктивным и емкостным сопротивлением. Поскольку часто присутствуют реактивные компоненты (если только цепь не является только резистивной), импеданс обычно представляет собой комплексную величину, то есть он имеет как амплитудную, так и фазовую составляющие.
Большинство выпускаемых кабелей (в том числе некоаксиальных) имеют заданное волновое сопротивление Z 0 . Z 0 линии передачи бесконечной длины представляет собой импеданс в омах на заданной частоте.
Волновое сопротивление имеет ценное применение, которое легче понять с точки зрения его влияния на передачу энергии от источника к нагрузке. Если вход коаксиального кабеля с сопротивлением Z 0 75 Ом подключить к источнику сигнала с импедансом 75 Ом, а выход кабеля подключить к резистивной нагрузке 75 Ом, вся энергия будет передаваться от источника к нагрузке ( нулевая отраженная энергия). Мы рассмотрим эту идею подробнее в моей следующей колонке.
В коаксиальном кабеле Z 0 определяется сопротивлением, емкостью, индуктивностью и проводимостью кабеля, как показано в следующей формуле.
где:
Z 0 = волновое сопротивление (Ом)
R = последовательное сопротивление на единицу длины (Ом)
L = последовательная индуктивность на единицу длины (Генри) )
C = шунтирующая емкость на единицу длины (фарады)
j = угловой момент (фаза), вносимый индуктивной и емкостной составляющими
Теперь рассмотрим рисунок 3.
Поскольку резистивная (R) и проводящая (G) составляющие в современном коаксиальном кабеле относительно малы по сравнению с другими факторами, первая формула Z 0 может быть упрощена до
для линии без потерь. . Обратите внимание, что отношение L/C должно оставаться приблизительно равным 5625, чтобы получить Z0, равное 75 Ом, для приложений кабельного телевидения. Это соотношение между последовательной индуктивностью и шунтирующей емкостью возникает из соотношения расстояния между внутренним и внешним проводниками, а также типа и качества диэлектрического материала. Это дает третью формулу, которая будет знакома многим из вас.
где:
ε k = диэлектрическая проницаемость
D = внутренний диаметр внешнего проводника (оболочки) в дюймах или мм.
d = внешний диаметр внутреннего проводника (центрального проводника) в дюймах или мм.
Используя кабель P3 диаметром 0,500 дюйма в качестве примера, ε k , равное 1,3 (современный вспененный диэлектрик), плюс 0,452 дюйма для D и 0,109 дюйма для d дает Z 0 , равное 74,76 Ом.
