Ваз 2114 установка сигнализации: Точки подключения сигналок в ВАЗ-2114, установка системы Starline A91

точки подключения к центральному замку, с автозапуском, своими руками

Содержание

  1. Где установить
  2. Как подключить
  3. Схема
  4. Подключение центрального замка
  5. Врезка в провода
  6. Автозапуск
  7. Проверка правильности подключения

После покупки автомобиля ВАЗ-2114 перед владельцем встает проблема, как защитить свой автомобиль от несанкционированного проникновения и угона. Самый востребованный способ защиты — это установка сигнализации на ВАЗ-2114, что создаст трудности для взломщиков и оповестит владельца транспортного средства.

Где установить

В большинстве случаев предприятие, которое реализует автомобильные охранные системы, предлагает покупателю свои услуги и специалистов, чтобы установить сигнализацию. Но, если есть желание и возможность установить автосигнализацию Старлайн А 91 своими руками, то эту работу производят в домашних условиях или в гараже. Для этого производитель создал карты монтажа сигнализации Starline, с которыми рекомендуем ознакомится.

Как подключить

Установка сигнализации ВАЗ-2114 начинается с отключения аккумуляторной батареи и определения мест расположения элементов. Блок управления помещают под панель приборов или за вещевым ящиком, сирену — в моторный отсек. Руководствуясь инструкцией и схемой, производят подключение всех элементов.

Блок управления подключают через разъемы с элементами системы, узлами и деталями автомобиля. Установку и монтаж начинают с дальней точки установки элемента охранной системы, используя 9 разъемов (Х) для подключения.

В моторном отсеке, под капотом и в багажнике устанавливают датчики (концевики), которые реагируют на открытие. Производят демонтаж обивок дверей для установки активаторов. Сервисную кнопку Valet устанавливают в скрытое от посторонних глаз, но легкодоступное для владельца автомобиля место.

На лобовое стекло, в верхнем углу, устанавливают приемо-передающую антенну. Датчик удара рекомендуют устанавливать внутри салона, закрепив на металлической поверхности. Аварийную сирену устанавливают в моторном отсеке колоколом вниз.

Когда все элементы будут расположены по своим местам, можно приступать к их соединению в единую систему.

Схема

Характеристики автомобильной сигнализации Старлайн А 91 и схема подключения основных элементов приведены в инструкции производителя. При подключении 6-контактного разъема Х 2, возможно, понадобится дополнительный активатор открывания дверей.

При подключении датчиков открывания дверей используют сине/красный провод разъема Х 3.
Все точки подключения сигнализации, т.е. разъемы (Х), имеют следующий вид:

  1. Х 9 — подключают двухуровневый датчик удара, устанавливаемый на металлическую поверхность.
  2. Х 8 и Х 7 — разъемы не задействованы.
  3. Х 6 — сервисная кнопка Valet, устанавливается в скрытое и легкодоступное место.
  4. Х 5 — светодиодный индикатор, устанавливается на панель приборов.
  5. Х 4 — модуль приема передающего датчика, установку рекомендуют производить в одном из верхних углов ветрового стекла.
  6. Х 3 — разъем с многими проводами.

Они соединены с системами проводами таких цветов:

  1. Красный — с «плюсом» замка зажигания.
  2. Зеленый/желтый и зеленый/черный — подфарники и боковые повороты.
  3. Черный — масса автомобиля.
  4. Желтый — замок зажигания (подключение к син./черн.).
  5. Серый — «плюс» аварийной сирены.
  6. Синий/красный — «плюс» входа дверей.
  7. Черный/красный — дополнительное реле блокировки.
  8. Оранжевый/серый — датчик отрывания капота.
  9. Оранжевый/белый — датчик открывания багажника.
  10. Оранжевый/фиолетовый — к тормозам (по схеме в инструкции).
  11. Х 2 — подключают активаторы открытия дверей;
  12. Х 1 — замок зажигания (замкнут с красным проводом).

Подключение центрального замка

В базовых комплектациях блок управления (БУ) центрального замка (ЦЗ) выполняет функцию блокировки замка дверей. Схема подключения электроцепей одинакова для всех центральных замков, различие только может быть в БУ, активаторах и количестве выводов для подключения дополнительного устройства.

К основным элементам центрального замка относятся БУ, датчики-выключатели (концевики) дверей и микропереключатели, которые фиксируют положение ключа. Все эти элементы подключаются к сигнализации и освещению салона автомобиля.

Чтобы произвести подключение к центральному замку, необходимо блок управления (БУ) центрального замка присоединить к автомобильной сигнализации, используя для этого реле открывания и закрывания дверей, к замку зажигания автомобиля и к датчикам открывания дверей.
При установке центрального замка понадобятся дополнительные детали, такие как:

  • диод 1А — 3 шт.;
  • диод 3А -1 шт.;
  • диод 5А — 2 шт.

Врезка в провода

Для того чтобы произвести врезку в провода, вначале необходимо их освободить из-под обивки порога. Для этого выкручивают винты крепления и снимают обивку. Под ней проложено 2 жгута проводов, идущих к панели приборов. В одном из жгутов находится провод стояночного тормоза. 2 провода присоединяют к подфарникам и боковым указателям.

При врезке в провод стояночного тормоза устанавливают 1 диод, а в провод, питающий подфарники и боковые указатели поворотов, — 2 диода. Выводы проводов врезки подсоединяют к разъему Х 3 блока управления сигнализацией.

Автозапуск

Одной из функций автомобильной системы сигнализации Starlin является автозапуск двигателя. Для того чтобы произвести монтаж с автозапуском своими руками, необходимо использовать провода замка зажигания. Сиреневый провод соединяют с аккумулятором. Голубой (замка зажигания) соединяют с БУ сигнализации через разъем Х 1.

Для подключения датчика тахометра его соединяют с проводом серо/черного цвета, выходящим из разъема Х 3. Подключают «массу» от основного блока, используя черный провод разъема Х 3.

Проверка правильности подключения

Установив все элементы системы сигнализации, производят настройку функций после активации режима прописки. Для этого необходимо отключить зажигание, произвести шестикратное нажатие на кнопку Valet, включить зажигание. Шестикратное звучание сигнала подтвердит переход системы в режим прописки.

Выбор функций производится нажатием кнопок на брелоке сигнализации. Проверку правильности подключения проводят, выполняя следующие операции:

  1. Отсоединяют провод (желтый), идущий от БУ сигнализации А91 к замку зажигания к клемме с голубым проводом.
  2. Ключом зажигания производят запуск двигателя
  3. Прерывистый свет индикатора сигнализации, подтверждает правильность подключения элементов системы.

Для того чтобы повысить уровень защиты своей машины, много материальных затрат не понадобится. Но только при условии, что установку системы сигнализации произведут самостоятельно, своими руками.

  • Как подключить сигнализацию с автозапуском своими руками
  • Старлайн А91 характеристики
  • Предохранитель на магнитолу ВАЗ 2114
  • Какое масло заливать в ВАЗ 2114

подключение сигнализации к центральному замку (точки, схема)

Содержание:

  • 1 Схема центрального замка ВАЗ 2114
  • 2 Схема подключения сигнализации
  • 3 Точки подключения сигнализации на ВАЗ 2114
  • 4 Подключение к проводам
  • 5 Подключение автозапуска
  • 6 Видео: Установка сигнализации на ВАЗ 2114 с нуля (подробное руководство)

Схема центрального замка ВАЗ 2114

Чтобы выполнить подключение автосигнализации к центральному замку на ВАЗ 2114, нужно знать схему самого ЦЗ. Это позволит понять, что и к чему следует подсоединить. Ниже представлена стандартная схема замка.

Модуль управления расположен под приборной панелью автомобиля с левой стороны. В его разъёме находятся шесть проводов. Если белый провод присоединён к клемме 7, то он отвечает за отпирание дверей. Но в некоторых автомобилях клеммы 5 и 7 могут не задействоваться. В таком случае эту функцию несёт коричневый провод, подключённый к клемме 8. За запирание всегда отвечают клеммы 5 и 6.

Полезно:

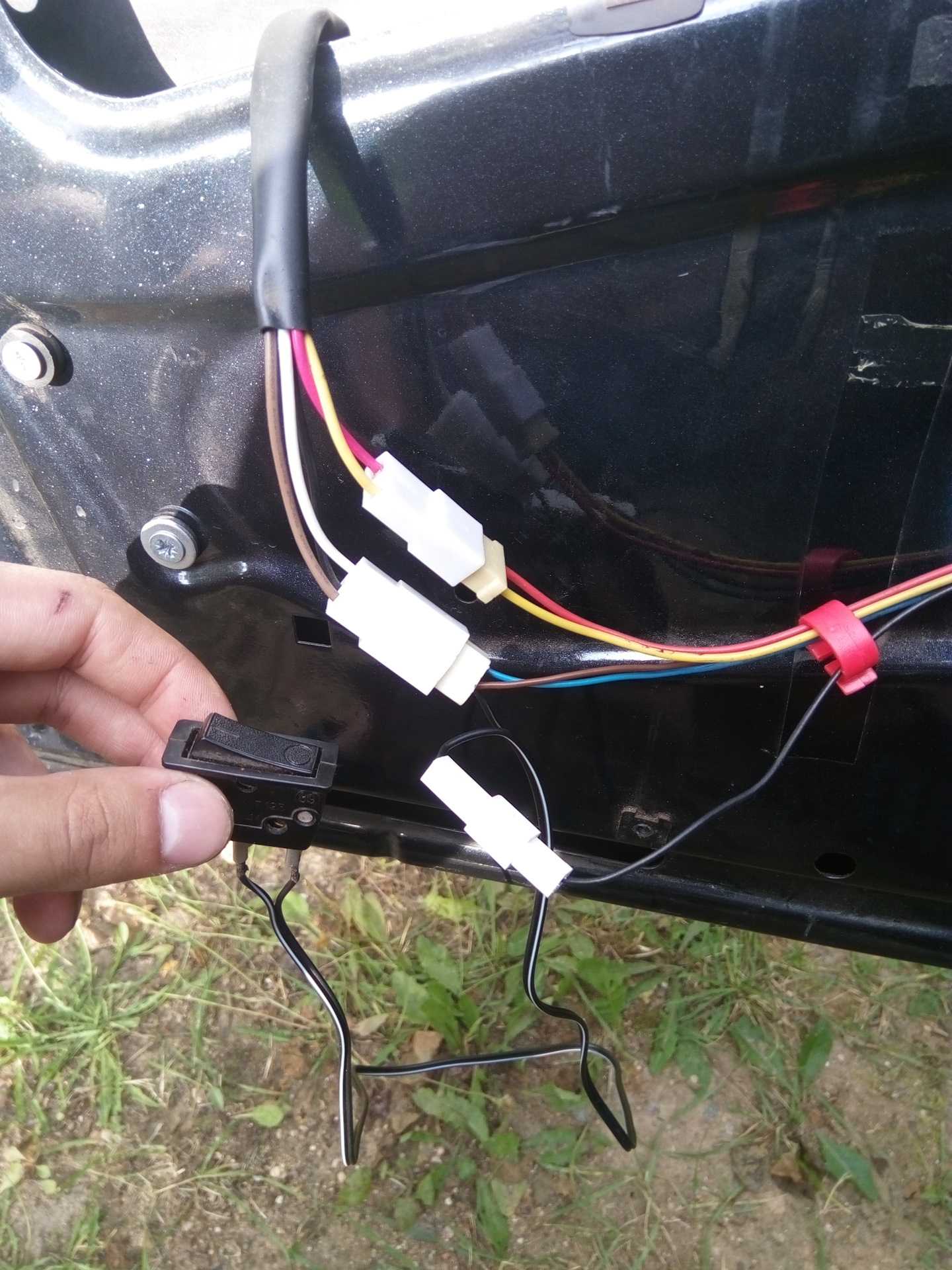

Собираясь устанавливать сигналку, нужно удостовериться в том, что в водительской двери находится именно 5-ти проводной актуатор, типичный для данной модели ВАЗ. В некоторых машинах вместо него может стоять тумблёр. В таком случае потребуется установка актуатора.

Актуатор центрального замка

Сделать это своими руками без познаний в автоэлектрике сложно. Поэтому при их отсутствии лучше обратиться в автосервис.

Схема подключения сигнализации

Подключение сигнализации на ВАЗ 2114 осуществляется по такой схеме:

Для того, чтобы её получить, необходимо разорвать синий и коричневый провода на управляющем модуле центрального замка ВАЗ 2114.

Точки подключения сигнализации на ВАЗ 2114

Большинство современных сигнализаций можно подключить к концевикам дверей, капота и багажника.

Поэтому, чтобы подключить сигналку на ВАЗ 2114, нужно соблюдать следующие точки:

  1. Разъём Х3 с сине-красным проводом к датчикам дверей автомобиля;
  2. Х9 – к двухуровневому датчику удара, который крепится на поверхность из металла;
  3. Х8 и Х7 – обычно не применяются;
  4. Х6 – к сервисной кнопке Valet, которую ставят в скрытое от посторонних глаз место в авто;
  5. Х5 – светодиодный индикатор сигнализации, который располагают на приборной панели;
  6. Х4 – к модулю приёма передающего датчика. Его устанавливают на лобовом стекле в одном из верхних углов;
  7. Х3 – разъём с большим количеством проводов.

Для соединения автосигнализации со всеми системами авто, нужно присоединить провода в таком порядке:

  • Красный – к «плюсу» замка зажигания;
  • Чёрный/зелёный и зелёный/жёлтый – к указателям поворота и подфарникам;
  • Чёрный – на массу машины;
  • Жёлтый – к замку зажигания;
  • Серый – плюсовой ;
  • Сине/красный – «плюс» входа дверей;
  • Чёрный/красный – дополнительное реле блокировки;
  • Оранжевый/серый – к датчику открывания капота;
  • Оранжевый/белый – датчик открывания багажного отделения;
  • Оранжевый/фиолетовый – к тормозам, согласно представленной схеме в инструкции к охранному устройству. У сигналок разных фирм она может отличаться;
  • Х2 – к активаторам открывания дверей;
  • Х1 – к замку зажигания. Он должен быть замкнут с красным проводом.

Подключение к проводам

Подключение к проводам «четырки» должно осуществляться в указанном выше порядке. При этом следует соблюдать указания в инструкции к сигнализации. Но предварительно необходимо разместить в автомобиле все элементы сигнализации.

Полезно:

Перед началом работ следует отключить питание АКБ. Блок управления устройством ставят под торпедо. Сирену нужно расположить в подкапотном пространстве. Там же установить и аварийную сирену. В багажнике, под капотом, а также в моторном отсеке нужно поставить концевики на открытие. Кнопку Valet разместить в скрытом от посторонних глаз месте. Антенну охранного устройства закрепить на лобовое стекло в правом или левом верхнем углу. Датчик удара разместить на металлической поверхности. Далее осуществляется подключение автосигнализации, согласно схеме. Чтобы подсоединить её к центральному замку нужно приобрести следующие элементы:

  • 2-3 штуки диодов 1N4001 для силы тока не более одного Ампера;
  • Один диод 1N5401 на 3 Ампера;
  • Также для некоторых охранных комплексов может потребоваться два силовых диода на 4-5 Ампер.

Для подключения устройства к ЦЗ нужно найти на полу рядом с водительской дверью два жгута из проводов. Чтобы их достать, следует снять накладку на пороги и щиток боковины. В первом жгуте есть кабель концевиков дверей. В его разрыв необходимо установить диод  1N5401.

Во втором  жгуте нужно найти провод, идущий к ручнику, в который следует вставить второй диод 1N4001.


Синие шнуры обоих жгутов нужно подключить к автосигнализации.

Подключение автозапуска

Если сигнализация имеет функцию автозапуска, её возможно реализовать на «четырнадцатой». Замок зажигания этого автомобиля оснащён тремя клеммами:

  • 15 – голубой провод;
  • 30 – сиреневый кабель;
  • 50 – провод красного цвета.

Для подключения сигнализации потребуется 30 разъём. К 15 контакту следует присоединить кабель, выходящий из клеммы Х1. Серо-чёрный провод из разъёма Х3 нужно подсоединить к тахометру.  Таким образом сигналка сможет считывать обороты. Чёрный кабель клеммы Х1 подключается на массу. Красный провод от замка зажигания нужно разорвать. Также следует разрезать петлю, отвечающую за выбор трансмиссии, так как авто оснащено МКПП.


После проделанной работы следует выполнить настройку автозапуска, согласно инструкции к автосигнализации.

Видео: Установка сигнализации на ВАЗ 2114 с нуля (подробное руководство)

Не горит поворотник ваз 2114. Сигнал поворота быстро мигает. Определить причину этой неисправности

С автомобилями часто случаются какие-то поломки, как серьезные, так и незначительные, но все они заставляют автовладельца нервничать. Одной из банальных неисправностей является случай, когда индикатор на машине мигает очень быстро, причем только с одной стороны: то с левой, то с правой. О чем это может сигнализировать, какие причины могут предшествовать возникновению данной проблемы, далее будет рассказано в нашей статье.

Почему сигнал поворота быстро мигает?

Такая маленькая неприятность может случиться с каждым и, в большинстве случаев, ничего серьезного в этом нет. Например, наиболее частой причиной того, что индикатор очень быстро моргает, может быть перегоревшая одна из лампочек. Например, перегорела одна из контрольных ламп — передняя, ​​задняя или дополнительная — этого вполне достаточно для изменения текущего сопротивления в сети. Результат — вся сторона, где лампочка неисправна, будет мигать очень быстро. Достаточно просто вкрутить новую лампу, и все будет хорошо.

Если быстро мигает левый или правый поворотник, но все лампочки работают, то проблема другого характера. В качестве альтернативы возможно образование копоти, ржавчины или грязи на цоколе лампы и в самом контакте патрона, что делает контакт нестабильным. Это вполне может быть причиной того, что быстро мигает поворотник ВАЗ 2109, да и любого другого автомобиля. Для решения этой беды придется разобрать все поворотники и почистить все лампы и контакты.

Поворотник ваз 2107 мигает значительно реже из-за неисправности реле поворотников. Как правило, реле живут не один десяток лет, так что эту причину можно считать исключением.

Наконец, еще одна причина того, что поворотник быстро моргает, это установка не обычных лампочек с нитью накаливания, а светодиодных. Светодиодные лампы имеют совсем другое сопротивление, поэтому их установка также может стать причиной частого моргания индикатора.

Если все эти варианты не подходят к вашему случаю, если лампочки новые, контакты чистые, реле целое, предохранители целые, то вам не повезло, так как проблема в самой проводке. Если вы не электрик, то самостоятельно справиться с этой неприятностью не получится – обратитесь в автосервис.

Надеемся, что смогли помочь вам решить проблему, почему часто мигает поворотник. Читайте больше наших статей, совершенствуйте свои знания, ведь ремонт автомобиля – это просто.

Я заменил угловой переключатель, и он плохо работает. Включаю поворотник (правый и левый), один раз моргает, 2 раза звук есть, но уже без мигания поворотника, на 3-й и далее звука нет или мигает. Я его снова разобрал и поставил несколько раз. Сигнализация безупречна; предохранители тоже в порядке.

Цепь питания поворотников ВАЗ 2114 включает в себя подрулевой переключатель, реле, предохранитель, аварийный ключ, лампы и проводку.

Каждый из этих элементов выполняет свою функцию. Выключатель обеспечивает питание необходимых ламп. Дополнительно напряжение может подаваться через аварийную кнопку, минуя выключатель. Для защиты проводки от возможного короткого замыкания в проводке поворотников в цепь включены предохранители.

Реле отвечает за прерывание горения ламп, то есть этот элемент обеспечивает мигание поворотников. Кроме того, он дает возможность определить исправность всех ламп. Если перегорит хотя бы одна лампа, частота мигания всех поворотников, а также контрольной лампы на приборной панели удвоится.

Если после замены подрулевого переключателя возникли проблемы с работой этой световой сигнализации, в этом случае виновато разовое срабатывание лампы этого реле.

Тут все просто — если был неисправен переключатель, то поворотники либо вообще не работали, либо работали в одном режиме, например правые поворотники моргали, а левые нет.

Предохранители тоже пропадают, т.к. если бы они сгорели, то не подавалось бы питание на схему, то есть витки вообще не работали.

Реле — деталь не дорогая, поэтому проще заменить, чем ремонтировать.

И все же перед заменой этого компонента рекомендуется предварительно проверить его работоспособность. Для этого можно позаимствовать этот элемент с другого автомобиля или установить свое реле на другой автомобиль.

Заменить легко. На ВАЗ 2114 этот элемент находится в блоке предохранителей. Под крышкой этого блока нанесена схема расположения всех предохранителей и реле, на ней вы без труда найдете нужный элемент.

Если схемы нет, то определить что нужно просто — она ​​находится в верхнем ряду, вторая слева. У него нет крепления, он просто устанавливается своими заглушками в разъемы.

Стоит отметить, что для приобретения и установки на автомобиль необходимо только рекомендованное производителем реле, в данном случае модель 493.3747. Возможна установка аналогов, которых сейчас много на рынке, но предварительно следует поинтересоваться рабочими параметрами, обычно применяемыми к корпусу. В случае отказавшего и приобретенного элемента характеристики должны полностью совпадать.

Осталось только установить новый элемент в блок предохранителей и проверить работоспособность поворотников.

В любом автомобиле должны быть включены поворотные огни. Этот тип оптики позволяет другим участникам дорожного движения знать о ваших намерениях при совершении маневров, поэтому выполнение поворотов сильно влияет на безопасность. Что делать, если не аварийка ВАЗ 2114, как выявить проблему и заменить лампы? Читайте об этом ниже.

Возможные неисправности: признаки и причины


Если не умеете, то ничего сложного в этом нет — нужно просто замкнуть контакты, но сейчас не об этом.

По каким признакам можно определить проблемы поворота фар (ВКЛ):

  1. Поворот включается, но не работает. Неисправность такого плана может быть вызвана неисправностями реле-прерывателя.
  2. Источник света указателя поворота не работает. При такой проблеме на приборной панели автомобиля чаще обычного будет загораться указатель поворота.
  3. Сигнал срабатывает, но не отключается. Суть проблемы заключается в неисправности переключателя, расположенного под рулем автомобиля.
  4. Источник света в оптике моргает чаще обычного. Судя по всему, вышла из строя одна из ламп, установленных по углам. Также проблема может заключаться в окислении контактов, в частности речь идет о самих фарах или контактах в блоке с предохранительными элементами.
  5. Огни в углах светятся, но гораздо тусклее, чем обычно. На практике эта проблема обычно возникает после установки неподходящих осветительных приборов (ламп) в фары. Возможно проблема в контактах.
  6. При включении ПО громко щелкает реле. Причину следует искать в плохих или поврежденных контактах на блоке, может выйти из строя само реле.
  7. Часто неисправность кроется в перегорании предохранительного устройства. Это приводит к замыканию в ПО, и часто эта проблема проявляется в задней оптике. Это место специалисты называют «болезнью» не только модели 2114, но и других ВАЗов. Со временем контакты окисляются, что приводит к образованию коррозии и короткому замыканию (видео снято Владиславом Чиковым).

Как проверить светильники в Четырке?

Процедура проверки следующая:

  1. Для начала необходимо убедиться, что вы используете исправный предохранитель. Блок предохранителей находится в моторном отсеке, в отсеке между двигателем и лобовым стеклом, напротив сиденья водителя. Отогните защелки и снимите крышку, после чего внимательно осмотрите ее внутреннюю часть. Он содержит схему, которая поможет вам разобраться, какой предохранитель отвечает за работу того или иного оборудования.
      Извлеките предохранитель, отвечающий за работоспособность программного обеспечения, и внимательно осмотрите его — если предохранитель расплавился или поврежден внутри, то предохранитель необходимо заменить. Но даже при отсутствии видимых повреждений нужно в гнездо снятого предохранителя вставить другой с соответствующим номиналом.
  2. Если это не поможет восстановить ПО, то проверьте реле, оно находится в этом же блоке. Как правило, на угловом реле есть значок; нужно его вытащить и заменить на рабочий. Для этого не обязательно покупать новое реле, нужно вытащить другое рабочее устройство и установить его. Если аварийка и ПО не работают, то продолжаем проверку.
  3. Теперь нужно продиагностировать лампочки, но такая проверка потребуется, если не работает только часть витков. Откройте капот или багажник и снимите защиту фар, затем снимите источники света с сидений. Установите заведомо исправный прибор вместо снятой лампы и проверьте, как он работает. При отсутствии изменений идем дальше.
  4. Необходимо проверить целостность электрических цепей. Для этого вам понадобится контрольная лампа с двумя подключенными к ней проводами. Один конец следует подключить к минусу аккумулятора или корпуса «Четверки», а второй провод подсоединить к контакту диагностируемой цепи.
    Если в результате соединения лампа начинает гореть, это говорит об исправном участке проверяемого провода. Аналогично проверяются остальные цепи. Если вы найдете место, где нет тока, то это свидетельствует о неисправности между проверяемым местом и последней точкой, где было напряжение. Поврежденные провода необходимо заменить.
  5. Также необходимо проверить качество контактов на всех цепях. Проверьте контакты в монтажном блоке, на цоколе в оптике автомобиля, на кнопке включения света и подрулевом переключателе. Часто причиной неисправности является именно окисление, такие контакты необходимо почистить или заменить.

Фотогалерея «Неисправности поворота»

Инструкция по ремонту и замене своими руками

Перед снятием и заменой вышедших из строя осветительных приборов белого или желтого цвета необходимо выключить зажигание и аккумулятор. Это позволит избежать короткого замыкания. Работы по замене необходимо проводить в перчатках, чтобы не испачкать стеклянные колбы.

Как поменять лампы в ПО:

  1. Для начала нужно отсоединить от оптики разъем с подсоединенными проводами.
  2. Затем наконечник пружины освобождается.
  3. Теперь нажмите на крепление, расположенное между оптикой и поворотом. Снимите блок источника света с сиденья.
  4. Неисправные лампочки заменяются; сборка производится в обратном порядке.
  5. Что касается ретранслятора, то для замены снять его корпус с места посадки вместе с резиновой прокладкой примерно на полсантиметра вперед.
