DSN-VC288 это компактный и простой в использовании цифровой вольт-амперметр с точностью ±1%. Размер отверстия в корпусе для установки 45 x 26мм. Данные отображаются на двух семи-сегментных диодных дисплеях разного цвета, в данном случае это синий и красный. Частота обновления около 100-300мс/раз, бывают разные. Диапазон вольтметра и амперметра от 0 до 100В (разрешение 0,1 В) и от 0 до 9.99A (разрешение 0,01А) соответственно. Шунт амперметра встроенный. Купить можно тут
| Рабочее напряжение | 4.5-30V DC |
| Рабочий ток | ≤20mA |
| Дисплей | 0,28″ Два цвета синий и красный |
| Диапазон измерения | 0-100V 0-9.99A DC |
| Минимальное разрешение (V) | 0. 1V |
| Минимальное разрешение (A) | 0.01A |
| Частота обновления | ≥100-300mS / раз |
| Точность измерения | 1% |
| Рабочая температура | от -15 до 70°C |
| Рабочее давление | от 80 до 106кПа |
| Размер | 47 × 28 × 16мм / 1,85 * 1,10 * 0,63″ |
| Вес нетто | 19 г |
| Вес | 29 г |
| Вывод / Провод | Цвет | Назначение |
|---|---|---|
| Vcc | Красный тонкий | Питание прибора (+3.5 — 30 В) |
| GND | Черный тонкий | Общий/земля |
| Vin | Желтый тонкий | Измерение напряжения (0 — 100 В) |
| I+ | Красный толстый | Вход тока + (0 — 9. 99 А) |
| I- | Черный толстый | Вход тока — |

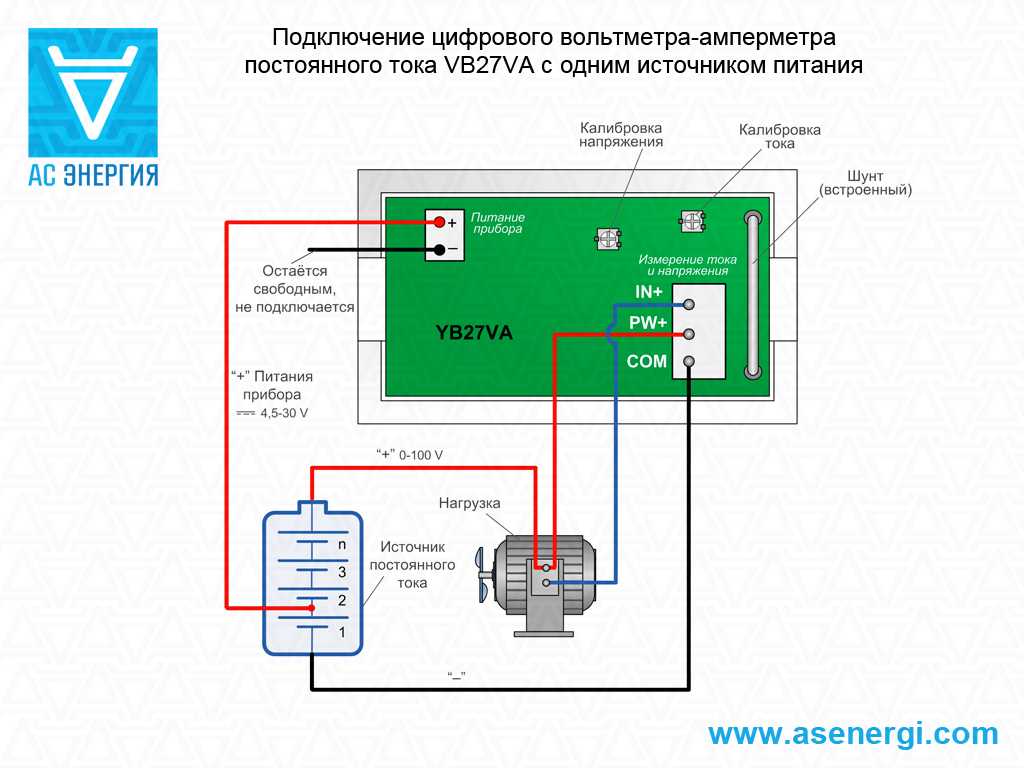

Если измеряемый сигнал меньше, чем 30 В и имеют общий минус питания, то измеряемый сигнал может быть использован также для питания прибора: черный толстый провод «-«, красный и желтый провода соединенные вместе «+», черный тонкий можно не использовать
При питании самого прибора от измеряемого источника или источника имеющего общий провод, черный тонкий провод НЕ ПОДКЛЮЧАТЬ ни в коем случае!!
Перегорают дорожки и после этого амперметр показывает ерунду либо не показывает совсем.
А если сразу подключить все правильно, то не нужны никакие перемычки, все работает нормально
Если измеряемый сигнал больше, чем 30 В, тогда, для питания прибора, необходим отдельный источник питания от 4 В до 30 В.
Данный прибор идёт откалиброванным. Те, кому требуется повышенная точность, могут откалибровать самостоятельно, вращая головки подстроечных резисторов на плате прибора.
Калибровка есть как по току (подстроечный резистор I_ADJ), так и по напряжению (резистор V_ADJ).
Иногда стоимость отдельного шунта больше стоимости прибора со встроенным шунтом.
Ток, потребляемый вольтметром, составил около 15мА и менялся в зависимости от количества засвеченных сегментов.
При выходном напряжении более 12В стабилизатор напряжения LCV включается в работу и тем самым поддерживает постоянное напряжение на вентиляторе не более 12В.
Делать ее нужно проводом потолще.
Вольтметр переменного тока показывает действующее значение напряжения. Схема включения вольтметра с добавочными сопротивлениями Увеличение предела измерения производится включёнием последовательно с прибором добавочного сопротивления Rдоб.
Схема подключения вольтметра амперметра к регулируемому блоку питания В нижней части схемы вентилятор и китайский вольтметр амперметр подключаются через стабилизатор напряжения LCV к выходу диодного моста параллельно конденсатору С1. На мой взгляд, корпус устройства немного маловат — светодиодные матрицы вплотную прилегают к внутренней стороне корпуса и при установке модуля в лицевую панель приборов фиксаторам не оставлено место для маневра.
Давайте детально рассмотрим две модели самых популярных вольтметров амперметров китайского производства. Контакты Как подключить вольтметр амперметр Очень часто начинающие радиолюбители задают один и тот же вопрос: — Как подключить универсальный китайский вольтметр амперметр к самодельному зарядному устройству или регулируемому блоку питания?
На этом рисунке изображена схема подключения китайского вольтметра амперметра второй модели к регулируемому блоку питания.
Для подключения нагрузки рекомендую использовать такой же. Измеряемое напряжение В; ток А. Поскольку электронная начинка ампервольтметра питается напряжением 4, вольт, то есть два способа подключения: 1. Выпаял индикатор, срисовал схему нумерация деталей показана условно : К сожалению, чип остался неопознанным — маркировка отсутствует.
Схема подключения вольтметра амперметра и вентилятора к зарядному устройству из компьютерного блока питания Скачать схему подключения вольтметра амперметра и вентилятора к зарядному устройству Питание прибора осуществляется от отдельного источника питания в данном случае это пяти вольтовая зарядка от телефона, которую легко разместить в корпусе блока питания. Эта катушка находится на одной оси с постоянным магнитом в приборах, используемых в сети постоянного тока, или с другой катушкой — в устройствах переменного напряжения.
Ток, потребляемый вольтметром, составил около 15мА и менялся в зависимости от количества засвеченных сегментов.
Вольтметр амперметр BY42A рассчитан на более высокое измеряемое напряжение — до В, но напряжение питания прибора должно находиться в пределах 3, В.
Видать раньше выпускались индикаторы, в которых толстые провода имели цвет черный, красный и желтый, поэтому в интернете можно найти вот такую картинку: Подключение прибора WR В нашем случае данный разъем имеет синий, черный и красный провода, и черный провод находится в разъеме посередине, поэтому мы решили еще раз их перепроверить.
Теперь прибор готов к применению.
Первым делом подозрения упали на шунт. Друзья, желаю вам удачи и хорошего настроения! Как подобрать шунт? Вместо него я взял несколько резисторов типоразмера и сопротивлением 0.
Примерная цена составляет 3,,5 у. При подключении устройства в сеть постоянного тока на табло показывается полярность подключения. Цифровой прибор может запитываться как от отдельных источников, так и от одного эксплуатируемого и измеряемого источника напряжения.
Эти конструкции отличаются компактностью, а точность такого аппарата зависит от качества встроенного контроллера.
Подключение вольтметра Напряжение на источнике питания или элементе цепи измеряется аппаратом, который подключается параллельно устройству. Переключение производил при отключении подачи питания на нагрузку. Схема подключения вольтметра амперметра и вентилятора к зарядному устройству из компьютерного блока питания Скачать схему подключения вольтметра амперметра и вентилятора к зарядному устройству С зарядным устройством из компьютерного блока питания все понятно. Давайте рассмотрим схему подключения китайского вольтметра амперметра первой модели к регулируемому блоку питания.
Китайский вольтамперметр dsn-vc Для тех, кто не совсем понял: черный толстый провод подключается на минус источника, красный на плюс начнет показывать вольтметр , синий толстый провод подключается к нагрузке, а со второго конца нагрузки уходит на плюс источника показывает амперметр.
Как-то купил популярный «китайский» вольтамперметр на 100В/10А. К сожалению, я не нашел хорошего ресурса о том, как его подключить/подключить. На самом деле, это не ракетостроение, но я ждал его 2-3 недели и не хотел сносить с первого раза. Все схемы были как-то чересчур техническими для меня.
Я обновил эту статью в августе 2018 года.
Первоначальная статья включала только один вариант этих цифровых вольт- и амперметров. Теперь я включил три наиболее распространенных их варианта. Если вы заказываете цифровой вольт-амперметр 100В/10А из Китая или других стран, то, скорее всего, это одно из следующих.
Все они имеют немного разные цвета проводов.
В этом посте я расскажу о проводке для всех .
Вольтметры и амперметры постоянного тока 100 В / 10 А с проводами разного цвета
Эти измерители хороши, когда вы хотите одновременно измерять ток и напряжение. Функция, которой нет у обычных мультиметров. Например, я использовал его для измерения выходной мощности моей солнечной панели DIY . Они недороги и просты в подключении.
Эти счетчики рассчитывают ток по падению напряжения на шунтирующем резисторе. У них встроенные шунты , которые должны выдерживать измерения до 10 ампер. Вы должны видеть шунт позади вашего вольтметра и амперметра. Вот такой мостик согнулся из толстой проволоки на печатной плате.
Встроенный шунт на вольтамперметр-100В/10А/DSN-VC288
Важно! Если его нет — это руководство не для вас. Вам нужна схема подключения с вместо внешнего шунта . Также при измерении тока, превышающего 10А, с которым можно справиться с внутренним.
Принципиально одинаковые. Есть разъем с толстыми проводами и разъем с тонкими проводами. Но расцветка проводов различается. Измерение силы тока осуществляется путем передачи мощности по толстым проводам. Питание к самому счетчику подается по тонким проводам.
Все они могут быть подключены таким образом, что вам не потребуется отдельный источник питания для электронной части. Вы можете использовать тот же источник питания, через который ваша измеряемая нагрузка получает электричество. Но тогда вы можете использовать максимум 30 В, так как это максимальное рабочее напряжение для самого счетчика. Также нельзя измерять напряжения ниже 4,5В. Если вы используете один и тот же источник питания, вы даже можете оставить тонкий черный провод неподключенным, поскольку они имеют общую землю / GND.
Вы не можете поменять полярность на этих счетчиках при измерении силы тока (вероятно и напряжения).
Я попробовал это на первом в списке. Он закоротил. Вероятно, это из-за общего заземления, и, реверсируя, вы подаете положительное напряжение на соединение GND. Если у кого-то есть другая информация, пожалуйста, дайте мне знать.
Тоже важно! Вы НЕ МОЖЕТЕ считывать ток в обратном направлении с помощью этих амперметров.
Проводка dsn-vc288 на мой взгляд, имеет смысл и, кажется, наиболее популярен. Он также имеет четко обозначенное название модели на печатной плате, что облегчает идентификацию.
Подключение вольт-амперметра DSN-VC288
Примеры на Amazon
Именно такой был в моей исходной статье. Я думаю, что они уже не очень популярны, так как не могу найти много предложений для них.
Примеры на Amazon
Важно! Я сам не проверял это.
Если кто-то может подтвердить, что это правильно, я был бы очень благодарен. Из информации, которую я нашел у продавцов и одного видео на YouTube, у этого немного сложная окраска. Линия измерения напряжения также представляет собой толстый провод и не желтый. Это красный вместо !
Кто-нибудь может подтвердить правильность этой схемы?
Проводка вольт- и амперметра 10 А / 100 В с толстыми красными, черными и желтыми проводами и тонкими черными и красными
Примеры на Амазоне
Проводные и тестирование под нагрузкой
Проводные и тестирование под нагрузкой — обзор
Один тест с внешним блоком питания
3
3
Проверка вольт- и амперметров 10 А / 100 В, DSN-VC288
Я только что купил вольтметр/амперметр без инструкций Я написал, как подключить цифровой вольтметр амперметр из того, что я пробовал здесь, так как это может вам помочь.
Поэкспериментировав с парой модулей синтезатора, которые я собирал недавно, стало очевидно, что мой самодельный блок питания не совсем подходит для этой работы. О том, как я его строил, можно прочитать здесь. Если вы ищете готовую единицу, у меня есть статья о том, какие сделки могут быть сделаны в данный момент здесь.
Главное, чего не хватало в моем домашнем блоке питания, — это счетчики, показывающие, какая сила тока используется. Это полезное указание на неисправность, если только что построенная плата потребляет слишком много тока при включении. Если вы достаточно быстро отключите его, вы можете сэкономить немало повреждений.
Порыскав на Amazon, чтобы посмотреть, что есть в наличии, я нашел эти вольтметр-амперметр HeroNeo® DC 100V 10A Blue + Red LED Amp Dual Digital Volt Meter Gauge. Кажется, что есть довольно много разных поставщиков, но все они кажутся очень похожими. Они казались идеальными для обновления моего блока питания. Если вы заинтересованы в покупке того же самого, я разместил несколько ссылок на Amazon ниже.
Когда я получил их, я был очень рад узнать, что они были точного размера, так как я заменял только измерители напряжения.
Это были счетчики, которые были заменены. Просто показав напряжение, было довольно легко понять, как их подключить!
Они удерживаются пластиковыми выступами по бокам корпуса счетчика, которые сжимаются, когда вы вставляете счетчик в прямоугольное отверстие, а затем выпрыгивают, крепко удерживая его на передней панели.
На этом изображении вы можете видеть вырезанную панель и пластиковые стороны счетчика, удерживающие ее на месте.
Это была хорошая новость. Плохая новость заключалась в том, что не было абсолютно никакой документации или каких-либо заметок. Проверка на веб-сайте, и не было никакого упоминания об их подключении или других ссылках или чем-либо вообще. В то время как у предыдущих метров были только черные и красные провода, это было достаточно просто, но у них были тонкие черный и красный и толстые черный, красный и синий.
Говоря о толстых, может быть, я инстинктивно не знаю, как они должны быть связаны. Если вы похожи на меня, может быть, я могу помочь вам подключить ваш.
Счетчик поставляется с вилками с проводами, которые можно подключить только к двум розеткам. Пока достаточно легко!
Немного поэкспериментировав, я подумал, что понял, но не совсем. В конце концов я понял, что тонкий черный и красный провода предназначены для питания вольтметра и амперметра. Для моего приложения я обнаружил, что синий провод был для нагрузки, но отрицательной нагрузки, а не положительной, как я сначала подумал.
Поскольку счетчики должны были питаться от выхода источника питания, я подключил их, как показано ниже.
Выход нового источника питания становится красным положительным выходом и синим (нагрузка) отрицательным выходом. Вы можете увидеть это на картинке ниже.
Как видите, я использовал клеммную колодку, чтобы соединить толстый красный с тонким красным и тонкий черный с толстым черным. Выходная плата блока питания, красная и черная, подключается к красному и черному измерителям, а выход блока питания теперь красный и синий.
Теперь при подключении можно увидеть потребляемый ток.
Готовая разводка вольтметра амперметра с блоком питания. Здесь вы можете видеть, что источник питания установлен на 12 В, а проект, к которому он подключен, использует 0,12 ампер.
Когда я впервые попробовал его, я подумал, что он не считывает ток, поэтому имейте в виду, что он будет считывать только до 0,01 ампера, поэтому, если ваша схема использует только несколько миллиампер, измеритель не будет считывать ток.
Учитывая цену, я очень доволен измерителями, и они, безусловно, помогают мне в моем хобби.
