Для чего нужна блокировка дифференциала.

Блокировка дифференциала является одним из самых эффективных способов повышения проходимости колесной машины. В любом автомобиле, предназначенном для эксплуатации на бездорожье и имеющем межосевой дифференциал, конструкторы обязательно вводят механизм его блокировки. Иногда машину оснащают механизмом, блокирующим межколесный дифференциал заднего моста, и крайне редко – блокирующим дифференциал переднего моста (и на то есть серьезные причины).
Блокировка дифференциала, как любое техническое решение, имеет свои достоинства и недостатки. Чтобы разобраться, в каких случаях требуется использовать блокировку, а в каких ее использовать нельзя, нужно для начала понять принципы, на которых основано ее действие, и разобраться, что же меняется при блокировании этого таинственного механизма силового привода автомобиля, имя которому дифференциал.

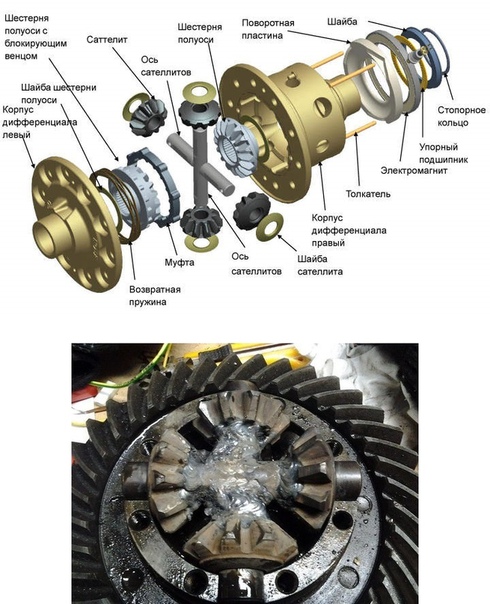

Как оно работает (немного упрощенно).

Попробуйте зимой прыгнуть в длину с места. Вы расставляете ноги на ширину плеч, сгибаете их в коленях, переносите центр тяжести вперед, отталкиваетесь и… ничего не происходит.
Оказывается, ваша правая нога случайно оказалась на скользком льду, в то время как левая на сухом асфальте. Из-за этого хороший прыжок не получился: правая нога проскользнула назад, и от неожиданности вы не успели вложить всю «толчковую» силу в левую ногу. Итог комичен: ноги разъехались взад-вперед и вы чуть не упали.
Как же поступить в данных обстоятельствах, чтобы обеспечить ногам возможность хорошо оттолкнуться?

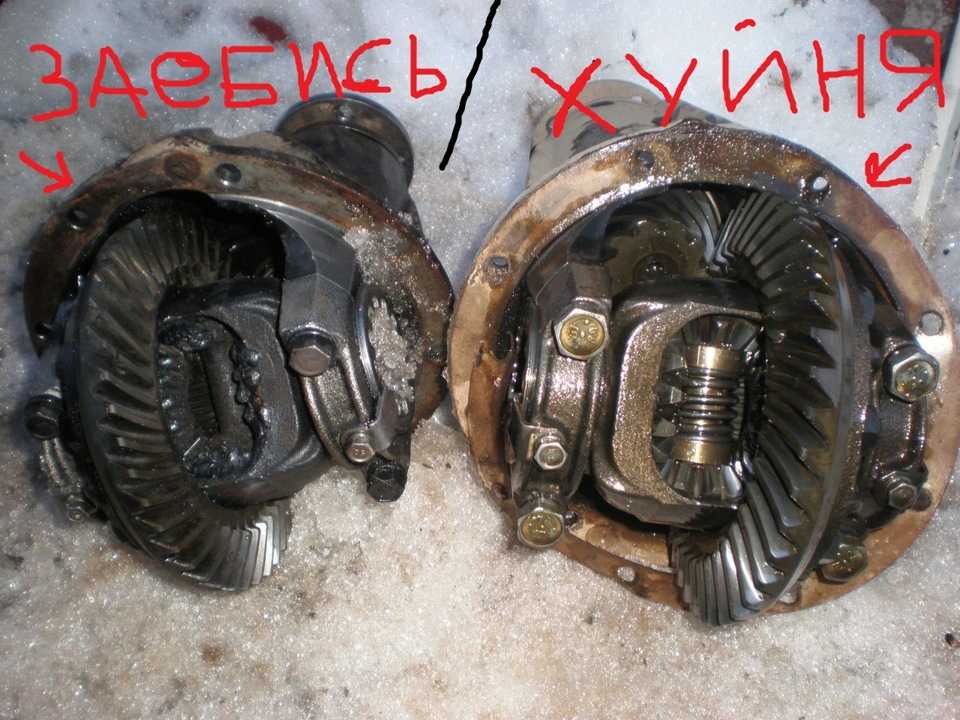

Когда нужно блокировать дифференциал (включать блокировку).

Из вышеизложенного очевидно, что наибольшая эффективность от блокировки дифференциала проявляется в условиях, когда имеется существенная разность в величинах сил сцепления колес, между которыми он установлен. Сила сцепления определяется произведением части от общего веса автомобиля, приходящегося на колесо, и коэффициента сцепления шины с дорогой. Отсюда очевидно, что наибольшая эффективность от блокировки межколесного дифференциала будет в случаях полного отрыва колеса от опорной поверхности, что иногда возникает при проезде через гребневые препятствия (т.н. «диагональное вывешивание). Также блокирование существенно повышает проходимость при неравномерно распределенном между колесами моста весе, например, когда колеса одной стороны сползли в глубокую глинистую колею, а другой – идут выше по сухой поверхности, или при строгании машины от обочины, когда колеса одной стороны находятся на скользкой поверхности, а другой – на асфальте.

Недостатки блокировок дифференциалов.

Путь, по которому идет автомобиль на бездорожье, имеет кривизну в плане и профиле, обусловленную изменением траектории движения, задаваемой рулевым управлением, и неровностями волнистого характера, то есть буграми и впадинами. Из-за этого каждое из колес моста за одну единицу времени проходит разный путь, следовательно, одно из колес на одном временном промежутке должно вращаться с большим (меньшим) числом оборотов, чем другое. Особенно сильно данное скоростное (кинематическое) несоответствие проявляется при движении машины по кривой малого радиуса. В этом случае внутреннее (по отношению к центру поворота) колесо будет проходить путь значительно меньший, чем наружное, следовательно, за одну единицу времени наружное колесо должно вращаться с большей угловой скоростью, чем вращается внутреннее. Данную потребность разрешает межколесный дифференциал, который обеспечивает возможность вращения полуосевых шестерней и полуосей, связанным с колесами, с разным числом оборотов.
При блокировании дифференциала между колесами возникает жесткая кинематическая зависимость: они могут вращаться только с равным числом оборотов. Из-за этого при движении на кривой малого радиуса наружное колесо может начать проскальзывать по опорной поверхности (идти юзом), а внутреннее работать с пробуксовкой, излишне закапываясь в грунт. То есть наружное колесо будет работать в тормозном режиме, тормозить движение, а вся тяговая сила моста будет развиваться внутренним колесом. Это обстоятельство повлечет снижение проходимости, особенно при движении по грунтам, крепким в верхнем слое, но слабым в нижнем, например, по дерновому (покрытому травой) лугу, просохшему после дождей верхнему слою суглинка (при раскисшем нижнем слое) и т.д. Внутреннее колесо будет срывать твердый слой и закапываться в грунт.
Чтобы в этом примере оба колеса работали в ведущем режиме, необходимо, чтобы внутренне колесо вращалось со значительной пробуксовкой, тогда и наружное колесо сможет развить тяговую силу. Но пробуксовка колеса на бездорожье в большинстве случаев больше вредит, чем помогает: с одной стороны, это способствует лучшему самоочищению протектора, с другой – углубляет колею, увеличивая силу сопротивления качению, которая на слабых грунтах и без того немалая. А увеличение глубины колеи может привести к тому, что за гребень, образующийся между колесами, начнет цеплять и тормозить движение низко расположенная деталь автомобиля, например картер моста или нижний рычаг подвески.
И по-хорошему, при поворотах малого радиуса нужно бы блокировку выключить, чтобы дать дифференциалу возможность развязать колеса (или ведущие мосты). Вот только не всегда это возможно на ходу, да и внедорожная ситуация может неожиданно поменяться и потребовать быстрого включения механизма блокировки. Поэтому обычно уж если начал движение с заблокированным межосевым и задним межколесным дифференциалами, так и шуруй, пока не застрянешь или не выедешь на твердую поверхность.

Особенно остро данный недостаток применения блокировки при поворотах сказывается при блокировании дифференциала переднего моста. Стоит слегка повернуть руль, как наружное колесо тут же начнет тормозить движение машины, то есть пользы для проходимости не будет. К тому же это вызовет возникновение момента сопротивления повороту, машина будет стремиться идти прямо, несмотря на повернутые в сторону колеса. А это уже опасно и в некоторых случаях может повлечь наезд на твердые предметы, которые водитель вполне мог бы и объехать. Вот одна из причин, по которой автомобили повышенной проходимости, предназначенные для любительского использования, никогда штатно не оснащаются блокировкой дифференциала переднего моста. Одна, но не самая главная.
После блокирования дифференциала резко увеличиваются знакопеременные нагрузки, воздействующие на детали силового привода автомобиля. Это и является основным недостатком применения данного технического решения. Как уже говорилось выше, поверхность, по которой идут колеса, имеет неровности волнистого характера. И когда одно из колес наезжает на бугор (или попадает в яму), его угловая скорость должна за доли секунды прирасти, то есть стать значительно больше, чем у другого колеса, которое в это время идет по ровной поверхности. Но если дифференциал заблокирован, то на колесе, попавшем на неровность, резко возникнет тормозной момент, что вызовет существенные нагрузки на силовой привод — полуоси и шестерни дифференциала. А самые большие нагрузки возникнут на криволинейном участке пути, когда наружное колесо будет стремиться идти юзом, и вся тяговая сила ведущего моста будет создаваться внутренним колесом. Несмотря на то, что дифференциал заблокирован, его шестерни продолжают передавать крутящий момент (усилие) от корпуса к полуосям. Резко возникающие излишние нагрузки могут привести к поломкам зубьев сателлитов или полуосевых шестерней, и как следствие – выходу из строя всего механизма. А их осколки быстро выведут из строя шестерни главной передачи, поскольку эти детали находятся в едином картере. Также может сломаться подвижная муфта механизма блокировки. Но чаще ломаются полуоси, если конструктор умный, то он намеренно ослабит их прочность, поскольку полуось является самой недорогой и легко заменяющейся деталью и может выполнять функцию предохранителя от поломок других деталей силового привода ведущего моста.
При движении внедорожника, укомплектованного обычными универсальными шинами в условиях низкого сцепления колес с дорогой, например, по суглинкам или на снегу, высокие разрушающие нагрузки не возникают. В этом случае колеса при заблокированном дифференциале могут компенсировать разницу в угловых скоростях путем проскальзывания или пробуксовки, что несложно, так как сила их сцепления с опорной поверхностью относительно невелика. Но после установки специализированной грязевой шины с высокими грунтозацепами сила сцепления протектора с грунтом увеличивается в несколько раз, и соответственно увеличиваются разрушающие нагрузки, воздействующие на детали силового привода при блокировании дифференциала.
Наибольший риск поломки возникает при движении машины с заблокированным дифференциалом заднего моста вверх на каменистый подъем. В этом случае большая часть веса автомобиля приходится на заднюю ось, и если одно из задних колес окажется в условиях низкого сцепления с поверхностью или вывесится, то почти вся тяговая сила, необходимая для движения автомобиля, будет развиваться другим задним колесом, которое прижато большим весом и имеет большую силу сцепления с грунтом. Из-за этого на связанную с ним полуось и полуосевую шестерню может приложиться существенная силовая нагрузка, по значению выше расчетной, что неизбежно приведет к поломке полуоси.

Одним словом, надо помнить, что блокирование заднего межколесного дифференциала (и уж тем более переднего межколесного) резко увеличивает вероятность поломки деталей силового привода автомобиля. И пользоваться блокировкой только в тех случаях, когда это действительно необходимо, и только на слабых грунтах.
Ну и последним недостатком механизмов блокировки дифференциалов является не автоматичность их действия. Водитель часто забывает заранее включить блокировку, и что самое неприятное – забывает ее выключить (разблокировать дифференциал) при выезде на грунтовую или асфальтовую дорогу. Именно по этой причине на многих машинах повышенной проходимости блокировку дифференциала заднего моста можно включить только при переходе на понижающую передачу раздаточной коробки. Таким способом конструкторы частично подстраховали водителя от ошибки, ведь понижающей передачей пользуются исключительно при движении на бездорожье, следовательно, раз она не используется, то и нет нужды в блокировании межколесного дифференциала. И соответственно при выезде на твердую дорогу водитель тут же перейдет на повышенную (прямую) передачу раздаточной коробки, и блокировка межколесного дифференциала автоматически отключится.
На автомобилях, предусмотренных для профессионального использования, так не делают, полагая, что подготовленный шофер хорошо знает, какие отрицательные последствия влечет блокирование межколесных дифференциалов и использует данное средство повышения проходимости более осмотрительно. А чтобы он не забыл, что тот или иной дифференциал заблокирован, на кнопке, включающей механизм блокировки, или на щитке приборов обязательно устанавливается лампочка-индикатор.
И если в ваши руки попал такой профессиональный внедорожник, оснащенный механизмами блокировок всех трех дифференциалов (или двух межколесных при отсутствии межосевого), при их использовании нужно быть очень внимательным и не забывать отключать блокировку при выезде на сухую дорогу.
А можно сделать так, чтобы блокирование (разблокирование) дифференциала происходило автоматически, без участия водителя?
Можно.
Первые механизмы, автоматически блокирующие/разблокирующие дифференциал применялись в тракторах с колесной формулой 4х2. Так как блокированный привод ведущего моста улучшает тяговые свойства, но ухудшает маневренность трактора, а повороты обязательны в конце гона при выполнении любой полевой работы, то возникала необходимость при каждом повороте выключать блокировку и при выходе из него включать ее вновь. Чтобы облегчить труд механизатора конструкторы предусмотрели гидравлическую систему, которая была связана с рулевым управлением и при повороте управляемых колес на заданный угол автоматически разблокировала дифференциал заднего моста, а при возврате колес в прямолинейное положение блокировала его. Иногда отключение блокировки связывали с подъемом навесного орудия в конце гона при повороте.
Позже автоматизация процесса блокировки дифференциалов нашла применение и в автомобилестроении. Например, в некоторых моделях «Джип Чироки» и «Джип Гранд Чироки» применялся так называемый «героторный» дифференциал, устанавливаемый в ведущих мостах. Если одно из колес моста начинало вращаться быстрее, чем другое колесо, специальный масляный насос приводил в движение поршень, который сжимал пакет блокирующих дисков. В результате дифференциал за доли секунды (по утверждению фирмы-разработчика) полностью блокировался и колеса буксовали совместно. А при выравнивании угловых скоростей давление масла падало, поршень прекращал давить на диски и дифференциал разблокировался. И что самое главное, этот процесс происходил механически, без всякого участия капризной электроники.
Схожее техническое решение использует фирма «Мерседес» в межосевых дифференциалах некоторых выпускаемых автомобилей. Только исполнительный механизм, блокирующий с помощью пакета дисков дифференциал, управляется электронной системой управления, получающей сигналы от датчиков скорости.
Эти способы блокировки дифференциалов тоже имеют свои недостатки: большую себестоимость, сложность конструкции привода механизма, большое число деталей, обеспечивающих блокировку, а также то, что невозможно заранее принудительно заблокировать дифференциал и сделать так, чтобы он надолго оставался в заблокированном положении.
Словом, что бы инженеры не делали, всегда найдется недовольный водитель.
А когда-то давным-давно конструкторы пошли по иному пути: вместо того, чтобы разрабатывать механизмы принудительной блокировки дифференциалов, они стали проектировать дифференциалы повышенного трения (самоблокирующиеся). Некоторые из этих механизмов по блокирующим свойствам не уступают «жесткой» блокировке и работают автоматически без участия водителя. И самое главное – блокирующий момент в них возникает не тогда, когда одно из колес начинает буксовать, а еще до этого, заранее.
Но и они имеют ряд недостатков.
Например, дифференциалы с высокими блокирующими свойствами (высоким коэффициентом блокировки) аналогично механизму принудительной блокировки будут препятствовать вращению колес с разным числом оборотов на кривой (при прохождении поворота), из-за чего одно из колес может начать тормозить движение (юзить), в то же время другое будет работать со значительной пробуксовкой. А в случае отрыва одного из колес ведущего моста от опорной поверхности они не могут создать в дифференциале достаточный блокирующий момент (в этой ситуации помогает частичное затормаживание колес тормозными колодками).
Кроме того, в некоторых режимах движения они будут ухудшать управляемость автомобиля на шоссе, вызывая повышенный износ механизмов силового привода и шин.
А дифференциалы с низкими блокирующими свойствами (низким коэффициентом блокировки) хоть и не будут сильно препятствовать независимому вращению ведущих колес, но аналогично обычному дифференциалу не обеспечат им на бездорожье возможности полностью использовать силу сцепления с грунтом для создания тяговой силы.
По хорошему, требовалось создать такой дифференциальный механизм, который на бездорожье обеспечил бы раздельное вращение колес, но при этом подводил бы к каждому из них такой по величине крутящий момент, чтобы оно работало с минимальной пробуксовкой и полностью использовало силу сцепления с опорной поверхностью. Да еще сделал бы так, чтобы колесо, которое по условиям движения должно вращаться быстрее, не влияло на угловую скорость другого колеса, то есть не раскручивало его (или не тормозило) через дифференциал.
Задача полного удовлетворения вышеперечисленных и во многом противоречащих друг другу требований труднодостижима. Основная сложность заключается в том, что величина силы сцепления ведущих колес ежесекундно меняется, и чтобы точно регулировать усилие, подводимое к каждому из них, необходимо не только предусмотреть индивидуальный колесный привод, но и обеспечить наличие многочисленных контрольных и исполнительных устройств, которые будут отслеживать работу колес и ежесекундно корректировать величину подводимой к ним силы, приводя ее в соответствие к быстро меняющимися дорожным условиям. Но реализовать в металле конструктивное решение, обеспечивающее выполнение столь трудных задач, пока еще не удалось. Наиболее близки к этому трансмиссии, в которых используются механизмы индивидуального привода колес, основанные на гидрообъемных или электрических передачах, объединенные в комплексе с многочисленными следящими и управляющими устройствами. Но это решение слишком сложно и дорого.
Поэтому на сегодняшний день для тяжелого бездорожья, где нередки случаи преодоления автомобилем гребневых препятствий, наиболее эффективным считается механизм принудительной блокировки дифференциала. А на умеренном бездорожье эффективнее самоблокирующиеся дифференциалы с коэффициентом блокировки (как отношение большего момента к меньшему) около 6.
В давние годы советский конструктор Игорь Владимирович Гринченко сделал один интересный вывод, относящейся к гидромеханическим (автоматическим) коробкам перемены передач:
«Существующее мнение о том, что гидромеханические передачи повышают проходимость автомобиля, так как обеспечивают плавное трогание с места и работу двигателя даже в самых неблагоприятных условиях, а также гасят возникающие в трансмиссии колебания, принципиально правильно, но опыт показывает, что практически улучшение проходимости в результате применения гидромеханической коробки передач незначительно, что гораздо большее влияние оказывает квалификация водителя…»
Развивая эту мысль, хочу сделать итоговый вывод: механизм блокировки дифференциала в руках опытного водителя, понимающего все особенности его использования, может превратиться в эффективное средство повышения проходимости автомобиля. А неопытному водителю лишь поможет быстрее закопаться в грунт и посадить свой внедорожник на мосты, или что гораздо хуже – поломать детали силового привода, которые хоть и железные, но тем не менее тоже имеют определенный запас прочности.
Получилась неплохая техническая статья, и наверное правильно будет поставить внизу свою подпись, чтобы читатель знал, кого следует ругать, если что-то изложено неверно.

Автор: Лев Тюрин
Новогорск, октябрь 2010
