Защита по току tl494: Tl494 защита по току

Схемы электронных предохранителей для защиты от КЗ и перегрузки по току

Эффективные средства защиты источников питания от КЗ и перегрузки по току на
мощных полевых переключающих МОП-транзисторах.
Плавный пуск (Soft Start) — нужен ли он блоку питания с быстродействующей защитой.

На странице (ссылка на страницу) мы познакомились с несколькими простыми схемами электронных предохранителей, предназначенных для работы в составе блоков питания. Главное назначение этих устройств — защита как самих БП, так и подключаемых к ним узлов от короткого замыкания (КЗ) или превышения тока, которое может возникнуть в них в силу той или иной причины.

Основными преимуществами таких устройств защиты (по сравнению с плавкими предохранителями) являются возможность введения регулировки тока срабатывания и высокое быстродействие, позволяющее в большинстве случаев предотвратить выход из строя электронного оборудования.


Основной недостаток, как не странно, тот же самый — высокое быстродействие, приводящее к ложным срабатываниям в начальный момент включения источника питания при наличии в нагрузке значительной ёмкостной составляющей (например, могучих электролитов, часто являющихся обязательным атрибутом многих усилителей мощности).
Перемещение этих электролитов с выхода на вход электронного предохранителя во многих случаях приводит к положительному результату, однако, если мы хотим поиметь универсальный блок питания с возможностью работы с различными устройствами, в том числе и с электролитами на борту, приходится озадачиваться и таким прибамбасом, как плавный пуск (или Soft Start по буржуйски).

Давайте более подробно рассмотрим две, на мой взгляд, наиболее удачные схемы электронных предохранителей, бегло описанных на странице по ссылке.
Схема, приведённая на Рис.1, относится к устройствам с резистивным датчиком тока, позволяющим заранее произвести точный расчёт номиналов элементов, а также ввести плавную (посредством переменного резистора) или ступенчатую (посредством переключателя) регулировку тока срабатывания.



Рис.1 Схема электронного предохранителя для защиты от КЗ и перегрузки по току

На элементах Т1 и Т2 выполнен транзисторный аналог тиристора со стабильным напряжением срабатывания ~ 0,6В. Ток срабатывания этого тиристора, а соответственно и всего предохранителя зависит от номинала резистора R4, который рассчитывается по формуле: R4 (Ом) ≈ 0,6/Iср (А).
При желании ввести в электронный предохранитель плавную регулировку тока срабатывания, R4 следует заменить на цепочку из последовательно соединённых: постоянного резистора, рассчитанного на максимальный ток, и проволочного переменного номиналом, рассчитанным под минимальный ток срабатывания.

Суммарная мощность, рассеиваемая на этих резисторах при максимальном токе, равна Р(Вт) ≈ 0,6 * Iср (А).

При включении блока питания и условии отсутствия в нагрузке недопустимых токов предохранитель автоматически устанавливается в рабочее (открытое) состояние. При превышении тока напряжение на R4 достигает уровня открывания Т1 и транзисторный эквивалент тиристора (Т1, Т2) срабатывает и притягивает уровень напряжения на затворе Т3 к напряжению на его истоке, что приводит к закрыванию полевика.
Для возврата электронного предохранителя в рабочее (открытое) состояние необходимо: либо выключить и снова включить источник питания, дождавшись, когда напряжение на его выходе упадёт до нуля, либо нажать кнопку сброса S1.

Если входное напряжение, подаваемое на предохранитель, не превышает 20В, то цепочку R1 D1 допустимо исключить, а нижний вывод R3 подключить к минусу.

Применение источника тока на полевом транзисторе Т4 обусловлено желанием обеспечить ток через светодиод Led1 (индикатор наличия выходного напряжения) на постоянном уровне, независимо от приложенного к предохранителю напряжения. Если электронный предохранитель предполагается использовать при фиксированном напряжении питания, то для простоты этот транзистор можно заменить резистором.

Посредством несложных манипуляций в приведённое выше устройство можно добавить функцию плавный пуск (Soft Start), позволяющую электронному предохранителю избегать ложных срабатываний в начальный момент включения источника питания при наличии в нагрузке электролитических конденсаторов значительной ёмкости. Рассмотрим получившуюся схему на Рис.2.


Рис.2 Электронный предохранителя для защиты от КЗ и перегрузки (положительная полярность)

В начальный момент включения источника питания конденсатор С3 замыкает цепь затвора полевого транзистора Т3 на его исток, заставляя его находиться в закрытом состоянии. По мере заряда конденсатора напряжение на нём (а соответственно и разница потенциалов между истоком и затвором) плавно растёт, что приводит к постепенному открыванию полевика. Длительность данного переходного процесса (от полного закрытия до полного открывания) составляет 15…20 миллисекунд, чего вполне достаточно для значительного снижения стартовых токов заряда даже очень ёмких электролитов, расположенных в нагрузке.

Для того чтобы после срабатывания защиты вернуть предохранитель в рабочее состояние и сохранить функцию плавного пуска, необходимо не только сбросить транзисторный аналог тиристора, но и дождаться полного разряда конденсатора С3. В связи с этим кнопка сброса перенесена в цепь питания и выполняет функцию обесточивания всего устройства, а дополнительный резистор R7 ускоряет разряд С3 до комфортных 0,3…0,4 секунд.

Диод D3 выполняет функцию устранения выбросов отрицательной полярности, возникающих на конденсаторе С3 при размыкании S1, а D2 — функцию отсечения этого конденсатора от цепи затвора при срабатывании защиты, что позволяет обойтись без потери быстродействия предохранителя. Диоды могут быть любыми с допустимыми напряжениями, превышающими величину напряжения питания.

Включение датчика тока и коммутирующего транзистора в цепь питания (в нашем случае — в положительную цепь), а не земляную шину позволяет с лёгкостью осуществить релизацию защитного устройства для двуполярных источников.

Приведём схему предохранителя и для отрицательной шины двуполяного блока питания.

Рис.3 Электронный предохранителя для защиты от КЗ и перегрузки (отрицательная полярность)

Всем хороши эти устройства защиты с резистивными датчиками, особенно для цепей с умеренными токами (до 10А). Однако если возникает необходимость предохранять устройства, для которых рабочими являются токи в несколько десятков, а то и сотен ампер, то мощность, рассеиваемая на резистивном датчике, может оказаться чрезмерно высокой. Так, при максимальном токе в нагрузке равном 20А, на резисторе рассеется около 12Вт, а при токе 100А — 60Вт.
Уменьшать уровень срабатывания электронного предохранителя (скажем до 100мВ) посредством введения в схему чувствительного элемента ОУ или компаратора — не самая хорошая затея, ввиду того, что помехи, гуляющие по шинам земли и питания, в сильноточных цепях могут превышать эти пресловутые 100мВ.

В таких ситуациях приходится искать другие решения.
Датчик магнитного поля — геркон и несколько сантиметров толстого провода могут стать выходом из положения в источниках питания с максимальными токами вплоть до десятков и сотен ампер.

Рис.4 Датчик тока на герконе

При прохождении тока через обмотку, намотанную поверх датчика (Рис.4), внутри неё возникает магнитное поле, которое приводит к замыканию контактов геркона.
Намотав обмотку из десяти (или любого другого количества) витков и измерив ток срабатывания геркона, можно масштабировать это значение на любой интересующий нас ток.
Так например, если геркон КЭМ-1 при десяти витках замыкается при токе через обмотку около 15А, то, намотав 2 витка, мы увеличим ток срабатывания в 5 раз, т. е. до 75 А, а перемещая геркон внутри катушки, сможем регулировать это ток в некоторых пределах вплоть до 85…90 А.

К достоинствам герконов также можно отнести и относительно высокое быстродействие. Время срабатывания у них, как правило, не превышает 1…2 миллисекунд.
Всё, что теперь остаётся — это нарисовать триггерную схему мощного транзисторного ключа, управляемого герконовым токовым датчиком.

Рис.5 Электронный предохранителя для защиты от КЗ и перегрузки с датчиком тока на герконе

Схема, приведённая на Рис.4, довольно универсальна и позволяет осуществлять защиту устройств от перегрузки в широком диапазоне входных напряжений (9…80 вольт) без изменения номиналов элементов.
Устройство состоит из транзисторной защёлки, выполненной на элементах Т1 и Т2, и находится в устойчивом состоянии до момента подачи на базу транзистора Т2 короткого положительного или отрицательного импульса.

Для того, чтобы включить электронный предохранитель необходимо нажать на нефиксируемый включатель S1, подав на базу Т2 импульс положительной полярности.
Срабатывает защита от импульса отрицательной полярности, который формируют контакты геркона SF1.
Мощный P-канальный полевой транзистор Т1 следует выбирать с некоторым запасом, исходя из тока срабатывания электронного предохранителя. Если транзистор не удовлетворяет токовым и мощностным характеристикам — допустимо использовать параллельное включение нескольких полупроводников.
Цепочка D1 R6 защищает полевик от недопустимых уровней Uзи при входных напряжениях свыше 20В. Если предохранитель предполагается использовать с меньшими подаваемыми напряжениями, то эту цепочку вполне допустимо исключить.



Блок питания 0-30 В из компьютерного БП ATX

Разрешите представить на суд читателей сайта 2Схемы универсальный источник питания для радиомастерской, изготовленный из блока питания ATX с контроллером TL494. БП был создан быстро из того, что было под рукой. Здесь не нужно проектировать плату, вся переделка укладывается на той что в блоке питания.

Начал работу с удаления всех ненужных компонентов, то есть выпаивания диодов, дросселей и конденсаторов на вторичной стороне и всех элементов, связанных с обвязкой контроллера 1, 2, 3, 4, 15, 16, а затем собрал все в соответствии с доработанной схемой.

Схема переделки БП ATX в регулируемый

Представленная схема является модификацией примерной схемы блока питания ATX, поэтому она может немного отличаться, когда речь идет о части, содержащей резервный преобразователь, используемые ключи или значения некоторых элементов, поэтому обозначил элементы на схеме, поместив «xx» рядом с теми, которые должны быть изменены или добавлены.

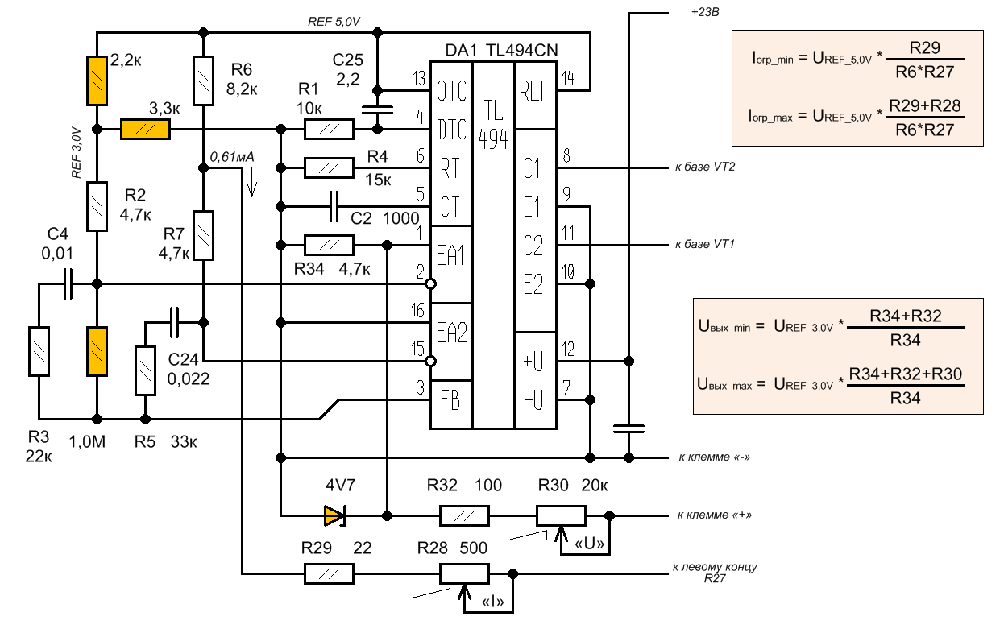

Блок питания оснащен двумя линейными потенциометрами по 10 кОм, один для регулирования напряжения, другой для ограничения тока. Ток измеряется между центральным отводом трансформатора и землей с помощью измерительного резистора 5 мОм / 2 Вт. Напряжение на измерительном резисторе отрицательно по отношению к массе, поэтому оно поступает на TL494, операционный усилитель LM358 используется только для усиления сигнала от потенциометра регулировки тока. Добавленный 36 кОм резистор на ножке 6 используется только для поднятия частоты инвертора с 30 кГц до примерно 45 кГц – без него блок питания также будет работать.

В первый раз оставил главный трансформатор без изменений, включил источник питания и когда все заработало, перенастроил соединения вторичной обмотки. Эта операция не является необходимой, но тогда максимальное выходное напряжение можно безопасно поднять примерно до 24 В. У трансформатора было 4 вторичных обмотки на каждой стороне 3 витка, соединенных параллельно, и одна 4 витка обмотка, добавленная последовательно. Обмотки были разделены и соединены как на схеме.

Дроссель использовался как есть, вначале удалил из него все ненужные обмотки и оставил только то, что было по линии 12 В. Сердечником дросселя является T106-26, при 30 витках он должен иметь около 83 мкГн и ток насыщения 8,6.

Резервный преобразователь должен оставаться неизменным и содержать все элементы, необходимые для его правильной работы, поэтому его не следует изменять, тут схема составлена в упрощенном виде, лишь обозначено место, откуда должно быть взято питание контроллера и вентилятора. Блок питания был оснащен обычным цифровым модулем вольтметра. Блок работает стабильно, вполне устойчив к коротким замыканиям на выходных клеммах.

Источник питания типа AT также может быть преобразован, должен быть заменен только трансформатор или должны быть добавлены два диода FR107 для питания контроллера отводом 6 витков (3 + 3).

Выполнив выпрямитель из блока питания ATX и убрав режим Standby, преобразовал его в AT, и он также заработал без проблем. Регулирование тока также, даже с закороченными выходными проводами, увеличивает напряжение питания контроллера до примерно 26-29 В.

Источник питания AT от ATX, за исключением резервного преобразователя, отличается только способом подачи питания на контроллер (источник питания берется из выходного выпрямителя перед дросселем) и дополнительными резисторами 330k возбуждения между коллектором и базой главных транзисторов.

Каждый блок питания ATX может быть безопасно адаптирован к напряжению 24 В, не трогая на главный трансформатор. Единственное что нужно сделать, это удалить ненужные линии (в частности, 3,3 В) и подпаять конденсаторы на соответственно более высокое напряжение. Также полезно увеличить частоту инвертора примерно до 40-50 кГц, тогда уменьшается риск насыщения сердечника.

Второй вариант доработки БП

Также добавлю другую проверенную схему.

Недостатком этого решения является использование двух дополнительных диодов и удвоение потерь выпрямителя. После замены резистора вывода 1 TL494 с 24 кОм на 36 кОм, можете снимать примерно до 40 В на выходе.

Ещё приведу фотографии импульсного трансформатора и что с ним делать:

Согласно модификации это должно быть так:

Ш-образные ферриты тут EI33, конечно и с EI28 будет работать, но более 5 A из них не вытянуть.

Что касается родной защиты источников питания AT / ATX, к сожалению большинство из них не имеют защиты от перегрузки по току, единственными средствами защиты являются перенапряжение и пониженное напряжение, а также превышение максимальной мощности, а как мы знаем мощность является произведением тока и напряжения, поэтому если источник питания имеет ограничение 300 Вт и максимум в линии 12 В 10 А, в таком БП до срабатывания защиты, ограничивающей максимальную мощность, произойдёт попытка выдать 25 А, а это приведет к насыщению дросселя и взрыву транзисторов.

Здесь же источник питания переключается в режим регулирования тока при коротком замыкании выхода, и не имеет значения, происходит ли короткое замыкание при низком или максимальном напряжении. Сделан тест – ток транзисторов ограничен коэффициентом трансформации 4 и сглажен на дросселе. Ток мгновенного срабатывания первичной обмотки не должен превышать 2 А, токовый вывод зависит от резистора, поэтому для 100 Ом это будет 1,6 А, для 47 Ом 3,4 А, в любом случае максимальный мгновенный ток силовых транзисторов не должен превышать 6 А.

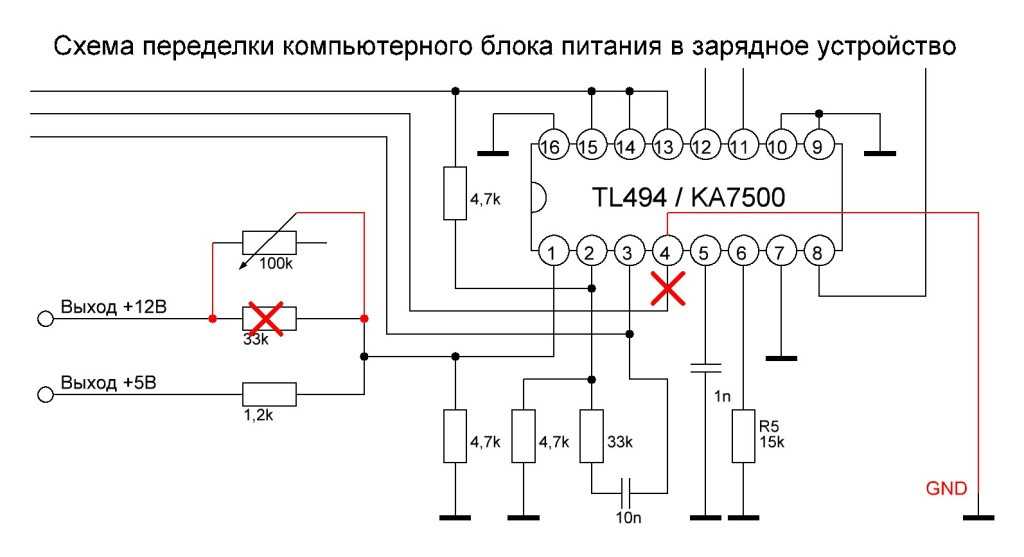

О переделке такого БП ATX в зарядное можете почитать по ссылке, а нерегулируемый вариант подобного блока питания есть тут.
