Схема самодельная ультразвуковая ванна – схема как сделать от «Про Ванну.Ком»

Содержание

Ультразвуковая ванна своими руками: самодельная конструкция, как собрать, изделия для чистки форсунок, как сделать самому

Использование ультразвука привело ко многим открытиям. Например, в последнее время очень большое распространение получили ультразвуковые ванны. Они используются для очистки разных деталей, механизмов и даже украшений. На сегодняшний день их можно не только купить, но и сделать своими руками, если знать все правила монтажа.

Особенности

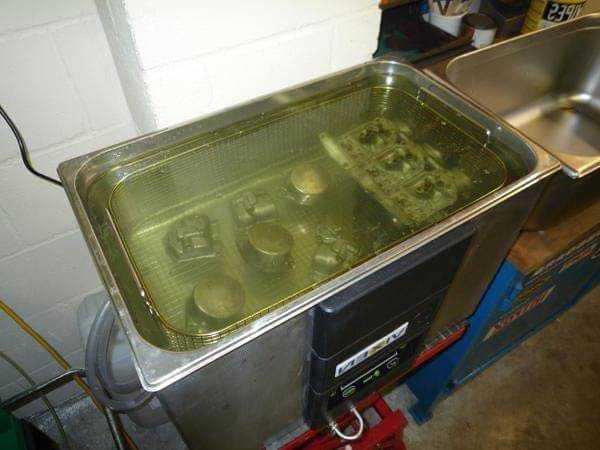

Ультразвуковая ванна представляет собой емкость, в которой можно очищать разные предметы при помощи ультразвуковых волн. Несмотря на то что это довольно сложный механизм, внешне конструкция выглядит очень просто. Она состоит из емкости, специального генератора, который отвечает за преобразование энергии и трансформатора.

Существуют более простые модели, и более сложные, которые помогают справляться с самыми трудными задачами. Емкость прибора варьируется от одного до тридцати литров. Конструкцию дополняет излучатель, который работает в диапазоне до сорока герц. Он находится под самым дном емкости, а управление происходит с помощью электроники.

Как понятно из названия, работает данный прибор за счет ультразвуковых волн. В ванну наливается жидкость, которая под действием генератора заполняется пузырьками. Высокое давление в емкости приводит к тому, что все эти пузырьки лопаются. Именно за счет этого и происходит очищение вещей, погруженных в емкость. Процесс чистки пузырьками называется кавитацией. Чистка может занять от нескольких минут до нескольких часов.

Нетрудно догадаться, что ультразвуковая ванна имеет много преимуществ:

  • с ее помощью производится эффективная борьба с коррозией;
  • обработка загрязненного предмета занимает очень мало времени;
  • для удаления ржавчины не нужно прикладывать физических усилий;
  • с помощью ультразвука можно очистить предметы, не оцарапав их;
  • в таких ваннах делают не только промывку, но и полировку предметов.

Назначение

Ультразвуковая ванна предназначена для очистки разных предметов от загрязнения в труднодоступных местах. Это могут быть некоторые элементы в стиральных машинках, или, например, драгоценные украшения. Она применяется во многих сферах производства.

  • Медицина. Такую ванну очень часто используют для того, чтобы стерилизовать хирургические инструменты. Применяют и в стоматологии, и даже в гинекологии. Также очищают некоторые элементы в оптических приборах, которые могут быть подвержены коррозии. Самым безопасным способом их очистки считается именно ультразвуковая ванна.

  • Ювелирное производство. Мелкие производители часто пользуются конструкцией, сделанной своими руками. Большим спросом пользуется услуга очищения драгоценностей, которые потеряли свой внешний вид. Так, налет на серебре или золоте можно удалить буквально за двадцать или тридцать минут. При этом металлические изделия будут выглядеть как новые.

  • Оргтехника. В типографиях такой вариант используют для очищения печатных головок. Также его применяют для удаления загрязнений в принтерах и плоттерах. Это позволяет намного продлить срок их службы.

  • Автосервис. Работники автосервиса часто используют такой вариант чистки для промывки разных запчастей. Наиболее распространенным является очищение форсунок. Этот механизм представляет собой обычный клапан, с его помощью дозируется подача топлива. Загрязнения с форсунки крайне трудно удалить, но ультразвуковая ванна справится с этой задачей быстро, не повредив деталь при этом.

  • Телефоны. Даже телефону, который попал в воду, можно дать вторую жизнь. Для этого в сервисных центрах используют совсем небольшие ванночки. Мастера снимают все детали, для которых соприкосновение с водой может быть опасным, и опускают плату прямо в ванночку.

Затем заливают содержимое специальным раствором, выбирают нужную частоту и включают на некоторое время прибор. После такой процедуры телефон будет работать не хуже, чем до этого.

  • Промышленные предприятия. Очень часто ультразвуковое очищение применяют в машиностроении. С его помощью удаляют загрязнения с габаритных деталей и инструментов. На таких предприятиях ванны имеют большие размеры, и очистка может длиться несколько часов подряд.

Также любое металлическое изделие можно не только очистить, но и спасти от старения. Достаточно только опустить его на несколько минут в ванну. В домашних условиях тоже можно почистить разные бытовые приборы и дать им вторую жизнь. Но не у каждого человека такая ванна имеется в наличии, да и покупать ее не каждый захочет. Поэтому многие задумываются о том, как сделать ее самим.

Как сделать своими руками?

Многие мастера изготавливают такие ванночки в домашних условиях своими руками. Схема создания достаточно проста, для изготовления конструкции необходимо лишь уметь пользоваться паяльником. С его помощью изготавливается специальная плата, то есть центр всего прибора.

Чтобы самому собрать такую конструкцию, понадобятся следующие детали.

  1. Металлическая основа. Это может быть любая подходящая емкость, например, тазик или кастрюля. Для домашнего использования хватит емкости в один литр.
  2. Керамический сосуд. Это основа ультразвуковой ванны, она должна быть качественной и без повреждений.
  3. Насос. Он используется для подачи очищающего раствора в ультразвуковую ванну.
  4. Трансформатор. Качественный импульсный трансформатор используется для того, чтобы постоянно поддерживать в емкости должный уровень напряжения.
  5. Магниты. Понадобится от четырех до пяти магнитов. Можно использовать как старые, так и новые изделия. Приобрести их можно в любом магазине хоз. товаров.
  6. Катушка с ферритовым стержнем.
  7. Небольшой кусок пластиковой трубы (примерно два сантиметра). Через нее происходит подача жидкости, которая используется в процессе очищения.
  8. Клей. Для креплений используется специальный эпоксидный клей.

Когда все детали заготовлены, можно приступать к изготовлению самодельной ультразвуковой ванночки.

  • Первое, что необходимо сделать – это намотать на трубу из пластмассы катушку так, чтобы ферритовый стержень свободно свисал. Сильная фиксация ему не нужна. Затем на конец стержня прикрепляется магнит. Сооруженная конструкция называется излучателем.
  • Далее, на дне небольшого сосуда из фарфора или керамики делаются отверстия. Они необходимы для того, чтобы можно было вставить заранее изготовленный излучатель. Затем этот сосуд нужно зафиксировать в приготовленной емкости. После этого прикрепляются трубы, которые и подают жидкость, а также служат для ее слива.

Чтобы волны ультразвука проходили прямо в емкость, нужно прикрепить эпоксидным клеем сам излучатель строго по центру.

  • Для хорошей зарядки нужен импульсный генератор. Его можно взять из уже непригодного телевизора, подойдет и старый компьютер.
  • После того как конструкция будет полностью собрана, нужно сделать пробный запуск. Однако перед этим необходимо еще раз тщательно все проверить и осмотреть.
  • Обязательно нужно проверить наличие жидкости. Ведь ее отсутствие может привести к тому, что стержень будет разорван на кусочки. Также нужно помнить, что предметы, находящиеся внутри конструкции, нельзя трогать руками в процессе работы.

Протестировать готовую конструкцию можно при помощи обычной фольги. Для этого ее нужно опустить в готовый раствор и включить прибор. Если все сделано правильно, то фольга должна полностью раствориться в одно мгновение.

Правила использования

Прежде чем очистить необходимый предмет, нужно ознакомиться с правилами эксплуатации прибора.

  1. В резервуар из нержавеющей стали необходимо залить жидкость для очистки. Выбор этой самой жидкости зависит от того, с каким типом загрязнения приходится работать.
  2. Положить предмет для очистки в готовый раствор. Жидкость должна покрыть его полностью. Очень важно, чтобы емкость была заполнена не менее, чем на две трети объема.
  3. Подключить ультразвуковую конструкцию.
  4. Проверить, появились пузырьки или нет. Если да, значит, прибор работает.
  5. Время нахождения предмета в ванне варьируется от нескольких минут до нескольких часов. Это зависит от степени его загрязненности.
  6. По окончании процедуры очистки нужно вытащить предмет из ванны.
  7. Затем отключить прибор от сети и обязательно слить воду.
  8. Последний этап – это просушка ультразвуковой ванны.

Чем лучше ухаживать за такой конструкцией, тем дольше она прослужит. Ведь ремонт ее очень хлопотное дело, к тому же не всегда эффективное.

Советы

Покупая ультразвуковую ванну, необходимо определиться, как она будет использоваться. Ведь от этого зависит объем емкости и, соответственно, цена конструкции. Очень дорогие модели, которые используются для очистки крупных предметов или деталей, могут дополнительно иметь сенсорное управление или усовершенствованную автоматику.

Также существуют и конструкции, которые имеют таймер. Это позволяет контролировать время очистки. Но такие модели нужны далеко не всем и простым пользователям обычно хватает ванночки небольших размеров без каких-либо дополнительных модификаций.

Первое, что нужно сделать перед использованием ультразвуковой ванны – внимательно прочитать инструкцию. Важно знать, что для очищения предмета от загрязнения можно использовать разные растворы. Это может быть как обычная вода, так и спирт или даже покупные растворители. Все зависит от того, что нужно очистить. Это может быть испачканная жиром поверхность или ржавый предмет.

Очищающую жидкость для ультразвуковой ванны вполне можно приготовить своими руками. Существуют разные виды растворов.

  • Спиртовой. Чаще всего используется для очистки микросхем. Он предотвращает замыкание и справляется с теми случаями, где очистка водой невозможна. По цене он один из наиболее доступных, а результат использования не разочаровывает.
  • Бензин. Используется крайне редко, так как он очень взрывоопасен. Когда начинает работу излучатель, аппарат сильно нагревается, пары бензина скапливаются возле него, это может привести к взрыву. Такой очиститель применяется для обработки загрязненных автомобильных деталей. Но если есть возможность использовать другие растворы, то лучше выбрать именно их. Для этого подойдут и порошковые составы, и смеси из любых моющих средств.
  • Дистиллированная вода. Такой вариант используется для щадящей обработки вещей. Но если изделие слишком загрязнено, то можно добавить в воду химические средства. Например, очищая золотые или серебряные предметы, а также любую оптику, можно добавить в раствор десять процентов нашатырного спирта или обычного средства для мытья окон.

Включая ванну, можно услышать жужжащий звук. Этому способствует появление на поверхности большого количества пузырьков. Так что в характерном звуке нет ничего плохого.

Рекомендуется использовать для погружения предмета в раствор специальные контейнеры или корзины. Это даст некоторую защиту емкости. Нельзя руками лезть в емкость, когда работает ванна. Обязательно нужно пользоваться резиновыми перчатками для безопасности. Также не нужно включать пустое, то есть без жидкости, устройство. Ванна может сгореть.

Самодельные конструкции нужно проверять с особой тщательностью. Если ванна покупная, то лучше приобрести конструкцию, имеющую глубокую чашу, чем широкую и неглубокую. При покупке нужно обязательно проверить прибор на исправность.

Изучив все тонкости устройства ультразвуковой ванны, можно с уверенностью сказать, что сделать ее своими руками не так уж и трудно. И тогда даже в домашних условиях можно очистить любой загрязненный предмет, требующий этого. А если сделать конструкцию своими руками не удастся, то всегда можно заказать готовое изделие высокого качества из предложенного современными производителями ассортимента.

О том. как работает ультразвуковая ванна, смотрите в следующем видео.

thewalls.ru

своими руками, чистка форсунок ультразвуком, схема и жидкость, ремонт самодельной УЗ мойки

Быстро очистить труднодоступные места в сложных технологических узлах можно с помощью ультразвуковой ванны Очистить предметы от различных загрязнений, наподобие ржавчины, налета, грязи поможет приспособление, под названием ультразвуковая ванна. Изготовить ее можно самостоятельно. Для этого вам нужно иметь под рукой необходимый набор материалов и инструментов, и строго следовать этапам технологии изготовления прибора.

Ультразвуковая ванна своими руками: схема прибора

Ультразвуковая виброванна – это очень простое устройство, которое качественно работает, и позволяет быстро и эффективно избавить предметы от загрязнений на разных деталях, инструментах и узлах. Применяется данный прибор для изделий, механическая очистка которых категорически запрещена.

Ультразвуковой ванной называется емкость, которая изготовлена из легированной стали. Ее стандартный объем 2 литра. Такая вместимость позволяет очищать единовременно несколько предметов, небольших по размеру. Для промышленных предприятий существуют ванны на 10 и более литров.

Смастерить ультразвуковую ванну своими руками можно, если предварительно изучить схему прибора

Принцип работы агрегата заключается в воздействие на предметы посредством ультразвука, где частота колебаний превышает 18 кГц. Запустившись, механизм наливает в емкость раствор, и под воздействием генерации образуется большое количеством пузырьков. Молекулярные шарики воздуха, которые образуются, плотно обволакивают погруженные в жидкость изделия, притягивают к себе грязь и лопаются под давлением. Такая технология позволит очистить самые неподдающиеся ручной обработке места. При этом сохраняется целостность поверхности изделий и конструкции в целом.

Ультразвуковые ванны эффективно применяют для удаления:

При попадании в такую емкость любой элемент, который покрыт плотным слоем коррозии, очистится от ржавчины с легкостью и быстротой.

УЗ ванна своими руками: материалы для изготовления

Ультразвуковую ванну возможно купить в магазине, или сделать своими руками. Для того, чтобы самостоятельно соорудить такое устройство, необходимо определиться с материалами, которые понадобятся, и тщательно изучить этапы изготовления и технологию.

Перед тем как приступить к изготовлению УЗ ванны, необходимо подготовить материалы и инструменты для работы

Для сборки конструкции вам понадобятся:

  • Емкость. Для нее подойдет любой каркас из нержавейки. Он послужит основой для погружений в него изделий.
  • Небольшая пластмассовая трубка из прочного материала или стекла.
  • Насос для того, чтобы в ванну можно было подать жидкость.
  • Круглый магнит. Подойдет и со старых динамиков.
  • Катушка, у которой стержень из феррита.
  • Керамический или из другого материала сосуд.
  • Импульсный трансформатор.

Также вам понадобится отмывочная жидкость для применения в ультразвуковой ванне, которая будет пользоваться.

Как выбрать жидкость для ультразвуковой ванны и для чего она нужна

На сегодняшний день чистить поверхности с помощью ультразвуковых ванн становится обычным явлением. Данные устройства используют практически везде, и во всех видах производств. Однако, наиболее популярны они в ювелирном деле, чистке предметов, относящихся к личной гигиене, ремонте электроники, а так же в автомастерских.

Купить прибор для такой чистки не сложно, как и изготовить его своими руками, а вот отыскать специализированную жидкость, которая используется в ультразвуковых ваннах – достаточно сложная задача. Если вы не можете найти данную жидкость в продаже, то можете воспользоваться советами по ее самостоятельному изготовлению. Но, следует знать, что самодельная жидкость для ультразвуковых ванн не будет универсальной. Для очистки некоторых приборов все же придется искать оригинальный вариант.

Для того чтобы быстро очистить поверхность с помощью ультразвуковой ванны, следует правильно выбрать специальную жидкость

Однако, прежде, чем идти покупать данный продукт, или браться за его изготовление, нужно четко определить сферу его использования. Ведь для разного вида материалов подходит различный вид жидкостей.

Ремонт ультразвуковой ванны: последовательность работ

Как бы ни был хорош и качественен прибор, к сожалению, участь у всех одна, и рано или поздно даже ультразвуковая мойка выйдет из строя. И сразу же становится острой проблемой вопрос ее ремонта. Дело в том, что данная установка не особенно распространена в быту, и лишь специалисты с большим опытом могут сказать, что им приходилось иметь дело с таким прибором.

Однако, ремонтировать агрегат нужно, и если вы делали его самостоятельно, то уж и чинить ванну уж точно вам. С чего же начать? Лучше всего с внешнего осмотра. Проверьте, есть ли повреждения на корпусе, не тарахтит ли чего в нутрии, не порван ли сетевой кабель. Если видимых повреждений нет, переходите к более глубокому анализу.

Произвести ремонт ультразвуковой ванны можно своими руками, главное – ознакомиться с пошаговой инструкцией

Из внутренних элементов могут выйти из строя могут:

  • Плата электроники, которая установлена на дне и крепится к трём пластиковым стойкам, для держания плат;
  • Проводники питания;
  • Пьезоизлучатель;
  • Сетевой выключатель;
  • Гнездо под светодиод.

Вам остается лишь определить, какая из деталей вышла из строя, и заменить ее. Если же вы не уверены в своих силах, тогда обратитесь в мастерскую, где найдут специалиста, который сможет вам помочь.

Ультразвуковая ванна для чистки форсунок: особенности устройства

В конструкцию ультразвуковых приборов входят три элемента. Главный из них – излучатель, он преображает колебания электрического тока в механические, что при попадании в жидкость воздействует сквозь стенки емкости на находящееся в ней изделие.

Излучатель функционирует в системе импульсной подачи, и поэтому, очень важно в паузах между толчками контролировать стабильность условий. Процесс полностью контролируется. Исходя из сложности загрязнения, можно установить необходимое время, степень воздействия и частоту.

Для очистки форсунок можно использовать ультразвуковую ванну со специальной жидкостью

Качественная обработка предметов зависит от исправного функционирования следующих элементов:

  • Генератор частот, который выступает в качестве виновника появления вибраций;
  • Нагревательного элемента, который поддерживает определенную температуру жидкости в пределах 70 градусов.

Некоторыми конструкциями не предусмотрено наличие последнего компонента, и контроль за температурным режимом ведется вручную.

Чистка форсунок ультразвуком и другие виды промывки: область применения прибора

На сегодняшний день ультразвуковые ванные имеют широкое применение различных отраслях промышленности. Востребованность данного устройства обусловлена тем, что оно дает отличный результат на выходе, не идущий ни в какое сравнение с качеством обработки после традиционных методов очистки.

Если сравнивать ультразвуковую ванну с другими устройствами, то можно заметить, что ее схема, составленная при наличии базовых познаний физики и электроники, дает ряд преимуществ. Данный прибор очень прост в эксплуатации, и для приведения его в действие требуется просто заполнить емкость жидкостью для ультразвуковых ванн и включить процесс очистки.

Качественный эффект в приборе получается за счет высокой степени очистки от загрязнения даже в самых труднодоступных краях, хороших показателей функциональности, отсутствия повреждений на поверхности по окончании процесса очистки. Очищение предметов происходит с помощью мягких жидки средств, не имеющих в составе абразивных частиц.

Многие предпочитают промывать форсунки ультразвуком, поскольку это удобно и практично

Прибор очень активно эксплуатируется в следующих направлениях:

  • Медицине – для стерилизации лабораторных и хирургических инструментов;
  • Ювелирной промышленности – для очистки драгметаллов, утративших привлекательный внешний вид;
  • Типографии и при ремонте оргтехники – для промывания струйных устройств и печатных головок;
  • Машиностроении – для очистки от загрязнений крупногабаритных и труднодоступных деталей и узлов;
  • Химической промышленности – для убыстрения реакционных процессов.

Сотрудники автосервиса используют ультразвуковую ванну как очиститель двигателя, а так же для промывки инжекторов, фильтров, карбюраторов, и форсунок и других изделий из металла.

Ультразвуковая ванна своими руками (видео)

Перед покупкой такого предмета, как ультразвуковая промывочная ванночка необходимо определиться с областью его использования. Выбор зависит не только от объема емкости, но и от цены прибора. Наиболее дорогие модели, применяемые для обработки крупных деталей, обычно оснащены системой автоматики и сенсорным управлением. Для правильного выбора подходящей по функциям и характеристикам ванны, следует учитывать присутствие в конструкции прибора нагрева, который помогает достичь еще более качественного результата. Чем крупнее элементы, которые вы будете очищать, тем вместительнее должна быть емкость самой ванны.

megamasterok.ru

Ультразвуковая ванна своими руками: 7 шагов

Что такое ультразвуковая ванна

Технологии развиваются и появляются вещи, которое до этого были только в фантастике. Вот и ультразвуковая ванна из раздела фантастики перекочевала в нашу жизнь, и очистка вещей стала удобней. Она стала таким прибором, который можно не только купить, но и сделать своими руками.

Принцип работы

Основу функционирования прибора составляет ультразвук. Ультразвукколебания, частота которых больше 18 кГц. Эти колебания направлены на ванночку, в которой содержится жидкость и очищаемый предмет.

Ёмкость представляет собой чашу из нержавеющей стали. Её объём может колебаться от одного до десятков литров, в зависимости от цели использования и размеров очищаемых предметов. Жидкость наполняется пузырьками, которые под действием давления лопаются.

Этот процесс называется кавитацией.

Работает это так: в ультразвуковую ванночку с жидкостью для ультразвуковой ванны кладётся грязный предмет. После включения прибора в жидкости появляется много гравитационных воздушных пузырьков, которые, лопаясь, создают эффект звукового давления.

Этот способ уникален, потому что очищает от грязи даже те места, до которых трудно добраться вручную. Каждый пузырёк создаёт микровзрыв. Эти микровзрывы создают давление, способное отшелушить грязь.

Особенно хорошо такой прибор находит применение, когда нужно совершить промывку недоступных мест детали, например, форсунки, загрязнение которой приведёт к поломке и соответственно ремонту.

Устройство ультразвуковой ванны

Конструкция устройства, несмотря на большую полезность, очень проста и включается в себя:

  1. Излучатель – устройство, преобразовывающее электрические колебания, которые создаёт у

biznesmak.ru
