Противоугонные системы постоянно совершенствуются, защищая ваш автомобиль от взлома и кражи.
Эта необходимая мера безопасности даже для тех водителей, кто оставляет машины в гаражах или на платных парковках, даже они не всегда спасают от угона.
Так, фирма Scher-Khan предлагает несколько версий систем защиты: MOBICAR, UNIVERSE, MAGICAR, LOGICAR. Все они обладают возможностью настройки автозапуска сигнализации и высоким показателем защиты вашего автомобиля от угона.
Содержание
В системе MOBICAR реализованные современные разработки в области охраны автомобиля от угона.
В комплектацию входит компактный брелок управления, цифровые датчики удара, небольшой процессорный блок. Разобраться в настройке несложно, несмотря на большое количество встроенных функций.
Среди основных функций, которые необходимо настроить, в автосигнализации MOBICAR есть:
Первое, чему стоит научиться, заводить и глушить машину с брелка. Это удобная функция, позволяющая прогреть машину в зимнее время, пока вы выходите из дома. Или выключить двигатель, если вы надолго задержались в магазине, чтобы не перегревать транспорт.
Запустить мотор дистанционно с брелка можно только в режиме охраны. Для транспортного средства с МКПП необходимо провести подготовку к запуску, для этого:
Чтобы провести автозапуск Scher-Khan на данной модели сигнализации, необходимо нажать следующие кнопки:
Установить время автозапуска можно вручную, а также выбрать режим отключение мотора по заданной температуре. Для этого:
| Функция | Последовательность нажатия кнопок | Как отреагирует брелок или авто |
| Зайти в меню №1 для настройки | При выключенном двигателе. удерживайте I + IV | На дисплее брелока отобразится меню, нажмите коротко IV для выставления таймера. |
| Настройка времени таймера | Выберите часы или минуты коротким нажатием III, при этом I – уменьшение показателя, а II – увеличение. | На экране отобразится выбранный параметр, для сохранения коротко нажать на IV. |
| Автозапуск по температуре | Для отключения и включения функции в меню выставления времени зажмите III. Чтобы менять показатели в пределах от -30⁰С до 0 ⁰С с шагом в 5 нажимайте коротко на I или II соответственно. | Для сохранения и перехода к выставлению установки напряжения нажмите коротко на IV. |
Выставляя время прогрева, необходимо учитывать климатический режим, а также можно выбрать функции утреннего и вечернего автозапуска.Таким простыми манипуляциями с брелоком вы можете поставить на автозапуск любой автомобиль. Не стоит забывать, что с МКПП необходимо провести предварительную подготовку по описанной выше инструкции.
Проведя дистанционный запуск двигателя, следует получить управление автомобилем в свои руки, когда вы до него добрались. Для этого:
При этом нажимать на брелоке ничего не надо. Выполнив одну из перечисленных манипуляций, вы услышите звуковой сигнал и одно моргание фар, что свидетельствует об отключении автозапуска.
Если не выполнять условия для включения автозапуска, то система будет выдавать ряд ошибок, которые необходимо устранить. Среди всех кодов на брелоке встречаются:
Если не работает автозапуск авто с брелока, проверьте наличие данных ошибок, а также правильность установки самой сигнализации. Первичной настройкой и монтажом должен заниматься специалист автосервиса, чтобы избежать плачевных последствий с выходом устройства из строя.
Важно! Чтобы корректно и быстро установить время автозапуска или настроить сигнализацию, внимательно изучайте инструкцию по эксплуатации, где подробно описаны все функции устройства.
Система охраны автомобиля UNIVERSE более современная, чем предыдущая версия. Она обладает голосовой настройкой и системой дистанционного управления по GSM-связи. Чтобы включить автозапуск достаточно:
Так у вас получиться завести машину дистанционно.
Выполнять все настройки, в том числе выставлять время работы двигателя удобнее через мобильное приложение, разобраться в котором очень легко. Там же есть функция, чтобы отключить автозапуск машины.
Данная модель автосигнализации отличается высоким уровнем надежности и легкости управления. Чтобы не возникло ошибок в процессе настройки системы автозапуска, не забудьте заглушить двигатель и включить режим охраны.

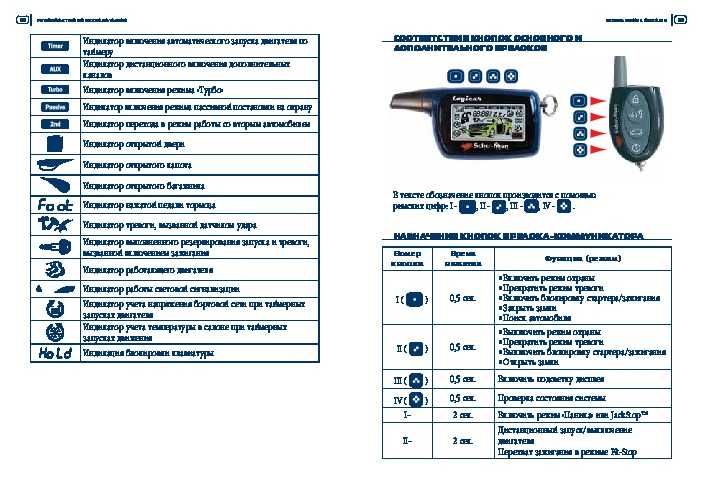

Вот несколько полезных команд, выполняемых с брелока:
| Функция | Какие кнопки нажимать |
| Автозапуск по таймеру | Полсекунды удерживать II и IV одновременно. |
| Вход в меню для задания параметров программ | Держать 2 секунды вместе I + II или I + IV для входа во второе меню. |
| Дистанционный запуск мотора | 2 секунды держите кнопку II. Запрограммировать время можно на 5, 15, 25 и 45 минут. |
Рассчитывайте время прокрутки стартера, чтобы автомобиль успел прогреться до вашего к нему прихода.
Все системы сигнализации Шерхан обладают высокой надежностью, поэтому все неисправности в настройках чаще всего вызваны неумением автовладельцев пользоваться охранной системой. Внимательно читайте инструкции по эксплуатации, чтобы не возникало трудностей.
Последняя модель также проста в управлении. Для настройки автозапуска достаточно:
В инструкции к автосигнализации подробно описаны способы выставления запуска по температуре, а также настройки прогрева двигателя.
При этом они не сильно отличаются от вышеописанных моделей.
Чтобы было легче разобраться в особенностях сигнализаций Шерхан, посмотрите видеоматериал по теме:
Содержание
Сигнализация Шерхан Логикар А является средством охраны, использующим кодирование Madic Code Pro 2. В свою очередь, предыдущая модель семейства «А» называется Scher Khan Magicar A. В ней используется кодирование Madic Code Pro. Мануфактурных кодграберров для любого Шерхана класса А, Логикар или Магикар, не существует. Но схема подключения для автосигнализации Логикар не приводится нигде, об этом умалчивает даже инструкция по эксплуатации. Может быть, эта схема повторяет вариант подключения данной сигналки. Дальше он и рассматривается.
Все схемы, приведенные ниже, предоставляет инструкция по монтажу.
Питание на процессорный блок поступает через силовой разъем, точнее, через «красный» шнур, соединяемый с контактом замка «30». Тем не менее, в документации указано следующее: питание на сигнализацию подается с клеммы предохранителя. Но предохранитель на 30 Ампер, о котором идет речь, обычно присутствует в цепи стартера.
Основной блок охранной системы
Ошибается тот, кто думает, что настройка на этом завершена. Под шторкой установлен светодиод, а гореть он должен, только когда двигатель работает. Если инструкция не выполняется, измените настройку сигнализации – установите селектор «2» в другое положение. Метка «ON» соответствует высокому уровню пульсаций, метка «OFF» – более низкому.
В действительности все Шерханы А нужно настраивать одинаково. Если к результату не приводит ни один из методов, рассмотренных выше, реализовать автозапуск с вашей сигнализацией нельзя.
Теперь рассмотрим то, как автосигнализация подключается к замку зажигания. Система Scher Khan Magicar A обладает следующей особенностью: она коммутирует цепь стартера, а также первую цепь зажигания.
Если за процесс зажигания отвечают две разные цепи, устанавливают дополнительное реле. Сама сигнализация будет управлять им, замыкая на «массу» фиолетовый шнур разъема.
Силовой разъем, схема подключения
К контактам замка зажигания подсоединяют кабели:
Реле блокировки включают между контактом «50» и точкой подключения провода сигналки. Впрочем, можно обойтись без блокировок, а вот «зеленый» шнур нужно подсоединять в любом случае.
«Зеленый» кабель является не только выходом, но и слаботочным входом автосигнализации. Подключайте его, даже если не реализуете автоматический запуск.
По схеме, которую предоставляет базовая инструкция, можно сразу понять, к каким именно проводам подключаются лампы габаритов. Внутри корпуса автосигнализации установлено реле, а его контакты могут коммутировать как «плюсовое», так и «отрицательное» напряжение.
В этом и есть положительная особенность Scher Khan Magicar A.
Варианты подключения сигнальных входов
Точнее, нужно использовать всего один провод, который выбирают в зависимости от полярности. Это верно, если говорить об автосигнализации любой модели, а не только о системах Scher Khan Magicar A либо Logicar.
На базовой схеме почему-то не показано, как именно подключают первый шнур 9-контактного разъема. В действительности, если речь идет только о Шерхане А, к «шнуру 1» подключают датчики «минусовой полярности»:
Схема подключения, «провод 1»
Как видим, автосигнализация может воспринимать данные с нескольких выключателей, но при условии, что каждый из них замыкается на «массу». Для подключения используйте диоды 1N4001, соединив их аноды с «черным» проводом. А вот силовые диоды, указанные на схеме, должны выдерживать значительный ток (2-3 Ампера). Если устанавливать только слаботочные диоды, возникнут проблемы, которые проявят себя при длительной эксплуатации.
В руководстве, прилагаемом к сигнализации, марка деталей не указывается. Также почему-то не сказано, что параллельно обмотке реле устанавливают любой диод, соединяя его катод с «плюсом».
Отметим важное обстоятельство. Система Scher Khan Magicar A, о подключении которой здесь говорилось, является сигнализацией с автоматическим запуском двигателя. Но любая автосигнализация, наделенная этой опцией, должна отслеживать состояние ручника или стоп-сигналов. Иначе, в ходе эксплуатации можно наблюдать следующее: оставленный «на передаче» автомобиль сам начинает движение. Несмотря на что, сигнализация указанной модели лишена слаботочных входов, подключаемых к микрокнопке ручника либо к концевику педали тормоза.
Петля выбора типа КПП
Если реализован автозапуск, обязательно разрезайте петлю выбора КПП, если используется «коробка-автомат». Иначе автосигнализация сможет завести мотор, даже когда включена передача.
Оказывается, сигнализация указанной модели может определять, включена ли в данный момент нейтраль.
При этом используется косвенный метод:
Петлю, о которой говорится здесь, разрезают всегда, когда выполняют монтаж на машины с АКП. Ну а владелец, переведя селектор в положение «N», должен будет включать программную нейтраль. Такой метод эксплуатации подходит не всем. Но схему автосигнализации, о которой идет речь, можно слегка доработать, чтобы избавить себя от всех неудобств не в ущерб безопасности.
Установка геркона на АКПП
Прочитайте внимательно дальнейшее руководство.
Чтобы провести доработку, корпус сигналки разбирать не придется. Достаточно выполнить следующее:
