Arduino micro: Arduino Micro — Arduino Official Store

Содержание

ARDUINO MICRO WITHOUT HEADERS от 5371 рублей в наличии 44 шт производства ARDUINO A000093

всего в наличии 44 шт

Количество	Цена ₽/шт
1	5 513
3	23000″> 5 371

В корзину

и получите

+805 баллов

Бесплатная доставка

Купить ARDUINO MICRO WITHOUT HEADERS от 1 шт с помощью банковской карты можно прямо сейчас на нашем сайте.
Работаем с частными и юридическими лицами.

A000093 описание и характеристики

Arduino; ATMEGA32U4; ICSP,USB B micro

Производитель
ARDUINO
Вид разъемов
USB B micro
Вид разъемов
ICSP

Состав набора
макетная плата
Характерные особенности средств разработки и программаторов
порты I/O микроконтроллерa выведены на штыревой разъем

Тип средств разработки
Arduino
Компоненты
ATMEGA32U4

Вес
15. 5g

Бесплатная доставка
заказов от 5000 ₽

Доставим прямо в руки или в ближайший пункт выдачи

Смежные товары

BPI-UNO32

Ср-во разработки: вычислительное; штыревое гнездо

по запросу

Подробнее

OLIMEXINO-32U4

Ср-во разработки: Microchip AVR; ATMEGA; макетная плата

по запросу

Подробнее

P-NUCLEO-LRWAN1

Ср-во разработки: ARM ST; вилка Arduino,U.FL,USB B micro x2

по запросу

Подробнее

CAB/AG

Соединительный кабель; PIN: 1; зеленый; 10шт; 250мм

по запросу

Подробнее

CAB/GR

Соединительный кабель; PIN: 1; серый; 10шт; 250мм

по запросу

Подробнее

CAB/AB

Соединительный кабель; PIN: 1; синий; 10шт; 250мм

по запросу

Подробнее

CAB/ABL

Соединительный кабель; PIN: 1; черный; 10шт; 210мм

по запросу

Подробнее

CAB/AR

Соединительный кабель; PIN: 1; красный; 10шт; 250мм

по запросу

Подробнее

OLIMEXINO-328

Ср-во разработки: Microchip AVR; ATMEGA; макетная плата

по запросу

Подробнее

SHIELD-EKG-EMG

Дочерняя плата; макетная плата; 3,3÷5ВDC

по запросу

Подробнее

Куда доставить заказ?

Москва

Добавьте точный адрес, удобный пункт выдачи или постамат, чтобы заранее увидеть условия доставки товаров

Выберите город

Arduino Micro в категории «Техника и электроника»

MicroUSB дата кабель для Arduino, телефона экранированный 50см ne

Доставка по Украине

79. 77 грн

103.60 грн

Купить

1-канальный модуль реле 5-30В MicroUSB с задержкой времени, Arduino ne

Доставка по Украине

85.55 грн

111.11 грн

Купить

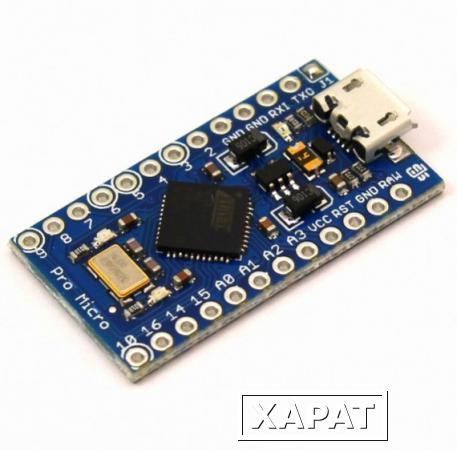

Arduino Pro Micro

На складе

Доставка по Украине

269 грн

Купить

Сервопривод Arduino SG90 (Micro Servo motor) 2кг

На складе в г. Вознесенск

Доставка по Украине

64 грн

Купить

Вознесенск

Модуль microSD карты для Arduino

На складе в г. Киев

Доставка по Украине

70 грн

309 грн

Купить

Arduino Nano V3.0 Atmega328P Micro USB

На складе в г. Киев

Доставка по Украине

249 грн

482 грн

Купить

Контроллер Arduino Pro Micro Leonardo ATmega32U4, Type-C

Доставка из г. Ровно

316.40 грн

Купить

Плата Arduino Mega2560 PRO Ch440

На складе

Доставка по Украине

574 грн

Купить

Кабель USB — MicroUSB 0. 5м для Arduino, смартфона, экранированный

На складе в г. Ровно

Доставка по Украине

40 — 44 грн

от 16 продавцов

40 грн

Купить

Attiny88 Digispark (micro USB), аналог Arduino Nano

На складе в г. Винница

Доставка по Украине

114 грн

Купить

Винница

Модуль NodeMCU ESP8266 LUA Arduino micro USB (10145)

На складе

Доставка по Украине

162.80 грн

Купить

Arduino Pro micro, ATMEGA32U4, 5В, 16МГЦ

На складе в г. Умань

Доставка по Украине

317 грн

Купить

Arduino Nono V3 Micro USB (нераспаянная)

Доставка по Украине

180 грн

Купить

1-канальный модуль реле 5-30В MicroUSB с задержкой времени, Arduino

На складе

Доставка по Украине

45 — 50 грн

от 17 продавцов

45 грн

Купить

Arduino Pro Micro

Доставка по Украине

290 грн

Купить

Смотрите также

Кабель USB — MicroUSB 0. 5м для Arduino, смартфона, экранированный

На складе в г. Ровно

Доставка по Украине

по 40 грн

от 6 продавцов

40 грн

Купить

Micro USB кабель для плат Arduino, ESP, NodeMcu (1м, — длина)

На складе в г. Вознесенск

Доставка по Украине

29 грн

Купить

Вознесенск

Модуль micro SD card reader для Arduino [#1-8]

На складе в г. Запорожье

Доставка по Украине

27 грн

Купить

Запорожье

Arduino Mega 2560 R3 micro usb [#H-6]

На складе в г. Запорожье

Доставка по Украине

560 грн

Купить

Запорожье

Arduino Nano v 3.0, (ATmega328/Ch440G) [micro USB]

На складе в г. Винница

Доставка по Украине

160 грн

Купить

Винница

1-канальный модуль реле 5-30В MicroUSB с задержкой времени, Arduino , 102978

На складе в г. Ровно

Доставка по Украине

55 грн

Купить

Дисплей 2.4 TFT 240*320 сенсорный MicroSD Arduino

На складе в г. Умань

Доставка по Украине

245 грн

Купить

Модуль MicroSD Card Adapter для Arduino

На складе

Доставка по Украине

42 грн

Купить

Контроллер Arduino Pro Micro Leonardo Atmega32U4 (12700)

На складе

Доставка по Украине

333.30 грн

Купить

Модуль OpenLog MicroSD для Arduino

Под заказ

Доставка по Украине

260 грн

Купить

Arduino Nano V3 microUSB

На складе

Доставка по Украине

222 грн

Купить

Arduino Pro Micro ATmega32u4

Доставка по Украине

423.50 грн

Купить

Модуль Плата Интерфейс Mini Micro SD TF карта расширения Arduino AVR

Доставка по Украине

162 грн

Купить

1-канальный модуль реле 5В для Arduino PIC ARM AVR

На складе

Доставка по Украине

45 грн

Купить

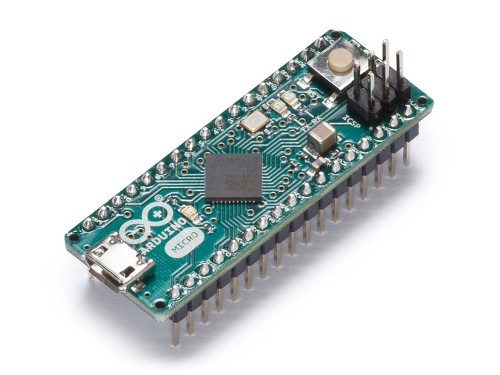

Arduino Micro — Официальный магазин Arduino

Код: A000053 / Штрих-код: 7630049200159

21,60 €

| /

Micro поставляется со встроенным USB-разъемом, что делает Micro узнаваемым как мышь или клавиатуру.

##цена##

Расширьте свои возможности, добавьте в корзину: €0,00

Обзор

Micro — это плата микроконтроллера на основе ATmega32U4 (техническое описание), разработанная совместно с Adafruit. Он имеет 20 цифровых входных/выходных контактов (из которых 7 могут использоваться как выходы PWM и 12 как аналоговые входы), кварцевый генератор с частотой 16 МГц, соединение micro USB, разъем ICSP и кнопку сброса. Он содержит все необходимое для поддержки микроконтроллера; просто подключите его к компьютеру с помощью кабеля micro USB, чтобы начать. Его форм-фактор позволяет легко разместить его на макетной плате.

Плата Micro похожа на Arduino Leonardo тем, что ATmega32U4 имеет встроенный интерфейс USB, что устраняет необходимость во вторичном процессоре. Это позволяет Micro отображаться на подключенном компьютере как мышь и клавиатура в дополнение к виртуальному (CDC) последовательному / COM-порту.

Связанные платы

Если вы ищете возможность обновления предыдущих моделей Arduino или просто заинтересованы в платах с аналогичной функциональностью, на Arduino вы можете найти:

Ардуино Леонардо
Arduino Micro без разъемов
Ардуино Нано
Arduino Nano 33 BLE
Arduino Nano 33 BLE Sense
Ардуино Нано 33 Интернет вещей

Начало работы

Найдите вдохновение для своих проектов на нашей обучающей платформе Project Hub.

В разделе «Начало работы с Arduino Micro» вы можете найти всю информацию, необходимую для настройки платы, использования программного обеспечения Arduino (IDE) и начала работы с программированием и электроникой.

В разделе «Учебники» вы можете найти примеры из библиотек и встроенных скетчей, а также другую полезную информацию, которая поможет расширить ваши знания об аппаратном и программном обеспечении Arduino.

Нужна помощь?

Посетите форум Arduino, чтобы задать вопросы о языке Arduino или о том, как создавать собственные проекты с помощью Arduino. Если вам нужна помощь с вашей платой, пожалуйста, свяжитесь с официальной службой поддержки пользователей Arduino, как описано на странице «Контакты».

Гарантия

Здесь вы можете найти информацию о гарантии на вашу плату.

Технические характеристики

Микроконтроллер	ATmega32U4
Рабочее напряжение	5В
Входное напряжение (рекомендуется)	7-12 В
Контакты цифрового ввода/вывода	20
ШИМ-каналы	7
Каналы аналогового ввода	12
Ток постоянного тока на контакт ввода-вывода	20 мА
Постоянный ток для контакта 3,3 В	50 мА
Флэш-память	32 КБ (ATmega32U4), из которых 4 КБ используются загрузчиком
ОЗУ	2,5 КБ (ATmega32U4)
ЭСППЗУ	1 КБ (ATmega32U4)
Тактовая частота	16 МГц
LED_ВСТРОЕННЫЙ	13
Длина	48 мм
Ширина	18 мм
Вес	13 г

Соответствие

Для этой платы предоставлены следующие декларации соответствия:

UKCA

REACH

/certification0003

Документация

OSH: Схемы, эталонный проект, размер платы

Arduino / Genuino Micro — это оборудование с открытым исходным кодом! Вы можете создать свою собственную плату, используя следующие файлы:

ФАЙЛЫ EAGLE В . ZIP СХЕМЫ В .PDF РАЗМЕР ПЛАТЫ В .DXF FRITZING В .FZPZ

Схема выводов

Загрузите полную схему выводов в формате PDF здесь.

Interactive Board Viewer

Узнать больше

ARDUINO DOCS Для получения полной технической документации, руководств и многого другого посетите Arduino Docs

Получите вдохновение

##заголовок## ##субтитры##

##текст##

Часто задаваемые вопросы

Программирование

Плату Micro можно запрограммировать с помощью ПО Arduino (IDE). Выберите «Arduino/Genuino Micro» в меню «Инструменты» > «Плата». Подробности см. в справочнике и руководствах.

ATmega32U4 на Micro поставляется с предварительно запрограммированным загрузчиком, который позволяет загружать в него новый код без использования внешнего оборудования. программатор.Общается с помощью AVR109протокол.

Вы также можете обойти загрузчик и запрограммировать микроконтроллер через заголовок ICSP (внутрисхемное последовательное программирование) с помощью Arduino ISP или аналогичного; подробности см. в этих инструкциях.

Предупреждения

Micro имеет многоразовый предохранитель, который защищает USB-порты вашего компьютера от короткого замыкания и перегрузки по току. Хотя большинство компьютеров обеспечивают собственную внутреннюю защиту, предохранитель обеспечивает дополнительный уровень защиты. Если на USB-порт подается более 500 мА, предохранитель автоматически разорвет соединение до тех пор, пока короткое замыкание или перегрузка не будут устранены.

Питание

Питание Micro может осуществляться через разъем micro USB или от внешнего источника питания. Источник питания выбирается автоматически.

Внешнее (не USB) питание может поступать либо от источника постоянного тока, либо от аккумулятора. Выводы от батареи или источника питания постоянного тока можно подключить к контактам Gnd и Vin.

Плата может работать от внешнего источника питания от 7 до 20 вольт. Однако при подаче менее 7 В на контакт 5 В может подаваться менее пяти вольт, и плата может работать нестабильно. При использовании более 12 В регулятор напряжения может перегреться и повредить плату. Рекомендуемый диапазон от 7 до 12 вольт.

Контакты питания следующие:

VI. Входное напряжение платы MICRO при использовании внешнего источника питания (в отличие от 5 вольт от USB-подключения или другого регулируемого источника питания). Через этот контакт можно подавать напряжение.
5В. Регулируемый источник питания, используемый для питания микроконтроллера и других компонентов на плате. Это может происходить либо от VIN через встроенный регулятор, либо от USB или другого регулируемого источника питания 5 В.
3В. Питание 3,3 В, генерируемое бортовым регулятором. Максимальный потребляемый ток составляет 50 мА.
Земля. Заземляющие штифты.

Память

ATmega32U4 имеет 32 КБ (4 КБ используются для загрузчика). Он также имеет 2,5 КБ SRAM и 1 КБ EEPROM (который можно читать и записывать с помощью библиотеки EEPROM).

Вход и выход

См. сопоставление контактов Arduino и портов ATmega 32U4, а также сопоставление контактов Arduino Micro:

0003

Каждый из 20 цифровых входов/выходов на Micro может использоваться как вход или выход с помощью функций pinMode(), digitalWrite() и digitalRead(). Они работают от 5 вольт. Каждый контакт может обеспечить или получить 20 мА в рекомендуемых рабочих условиях и имеет внутренний подтягивающий резистор (отключен по умолчанию) на 20-50 кОм. Максимум 40 мА — это значение, которое нельзя превышать во избежание необратимого повреждения микроконтроллера.

Кроме того, некоторые контакты имеют специальные функции:

Серийный номер: 0 (RX) и 1 (TX). Используется для приема (RX) и передачи (TX) последовательных данных TTL с использованием аппаратных возможностей последовательного интерфейса ATmega32U4. Обратите внимание, что в Micro класс Serial относится к связи USB (CDC); для последовательного TTL на контактах 0 и 1 используйте класс Serial1.
TWI: 2 (SDA) и 3 (SCL). Поддержка связи TWI с помощью библиотеки Wire.
Внешние прерывания: 0 (RX), 1 (TX), 2, 3 и 7. Эти контакты могут быть настроены для запуска прерывания по низкому значению, нарастающему или падающему фронту или изменению значения. Дополнительные сведения см. в описании функции attachInterrupt().
ШИМ: 3, 5, 6, 9, 10, 11 и 13. Обеспечьте 8-битный вывод ШИМ с помощью функции AnalogWrite().
SPI: в заголовке ICSP. Эти контакты поддерживают связь SPI с использованием библиотеки SPI. Обратите внимание, что контакты SPI не подключены ни к одному из контактов цифрового ввода-вывода, как на Uno, они доступны только на разъеме ICSP и на соседних контактах, помеченных MISO, MOSI и SCK.
RX_LED/SS Это дополнительный вывод по сравнению с Leonardo. Он подключен к светодиоду RX_LED, который указывает на активность передачи во время связи по USB, но также может использоваться в качестве контакта выбора подчиненного устройства (SS) при связи по SPI.
: 13. К цифровому выводу 13 подключен встроенный светодиод. Когда на выводе ВЫСОКОЕ значение, светодиод горит, когда на выводе НИЗКИЙ, он выключен.
Аналоговые входы: A0-A5, A6-A11 (на цифровых контактах 4, 6, 8, 9, 10 и 12). Micro имеет в общей сложности 12 аналоговых входов, контакты от A0 до A5 помечены непосредственно на контактах, а другие, к которым вы можете получить доступ в коде, используя константы от A6 до A11, используются соответственно на цифровых контактах 4, 6, 8, 9, 10 и 12. Все они также могут использоваться в качестве цифровых входов/выходов. Каждый аналоговый вход обеспечивает разрешение 10 бит (т. е. 1024 различных значения). По умолчанию аналоговые входы измеряют от земли до 5 вольт, хотя можно изменить верхнюю границу их диапазона с помощью вывода AREF и функции AnalogReference().

На плате есть еще несколько контактов:

AREF. Опорное напряжение для аналоговых входов. Используется с AnalogReference().
Сброс. Установите на этой линии НИЗКИЙ уровень, чтобы перезагрузить микроконтроллер. Обычно используется для добавления кнопки сброса к экранам, которые блокируют кнопку на плате.

Связь

Micro имеет ряд средств для связи с компьютером, другой платой семейства Arduino и Genuino или другими микроконтроллерами. 32U4 обеспечивает последовательную связь UART TTL (5 В), которая доступна на цифровых контактах 0 (RX) и 1 (TX). ATmega32U4 также обеспечивает последовательную (CDC) связь через USB и отображается как виртуальный COM-порт для программного обеспечения на компьютере. Чип также действует как полноскоростное устройство USB 2.0, использующее стандартные драйверы USB COM. В Windows требуется INF-файл. Программное обеспечение Arduino (IDE) включает в себя последовательный монитор, который позволяет отправлять простые текстовые данные на плату и с нее. Светодиоды RX и TX на плате будут мигать, когда данные передаются через USB-соединение на компьютер (но не при последовательной связи на контактах 0 и 1).

Библиотека SoftwareSerial позволяет осуществлять последовательную связь с другими цифровыми выводами Micro.

ATmega32U4 также поддерживает связь I2C (TWI) и SPI. Программное обеспечение Arduino (IDE) включает библиотеку Wire для упрощения использования шины I2C; подробности см. в документации. Для связи SPI используйте библиотеку SPI.

Micro выглядит как обычная клавиатура и мышь, и его можно запрограммировать для управления этими устройствами ввода с помощью классов клавиатуры и мыши.

Физические характеристики

Максимальная длина и ширина платы Micro PCB составляют 4,8 см и 1,77 см соответственно, при этом разъем USB выходит за пределы прежнего размера. Компоновка позволяет легко разместить ее на макетной плате без пайки. быть сброшены программным обеспечением, запущенным на подключенном компьютере. Сброс запускается, когда виртуальный (CDC) последовательный / COM-порт Micro открывается на скорости 1200 бод, а затем закрывается. Когда это произойдет, процессор перезагрузится, разорвав USB-соединение с компьютером (это означает, что виртуальный последовательный/COM-порт исчезнет). После перезагрузки процессора запускается загрузчик, который остается активным около 8 секунд. Загрузчик также можно запустить, нажав кнопку сброса на Micro. Обратите внимание, что при первом включении платы она перейдет прямо к пользовательскому скетчу, если он есть, а не к запуску загрузчика.

Из-за того, как Micro обрабатывает сброс, лучше всего позволить программному обеспечению Arduino (IDE) попытаться инициировать сброс перед загрузкой, особенно если вы привыкли нажимать кнопку сброса перед загрузкой на другие платы. Если программное обеспечение не может сбросить плату, вы всегда можете запустить загрузчик, нажав кнопку сброса на плате.
