Содержание

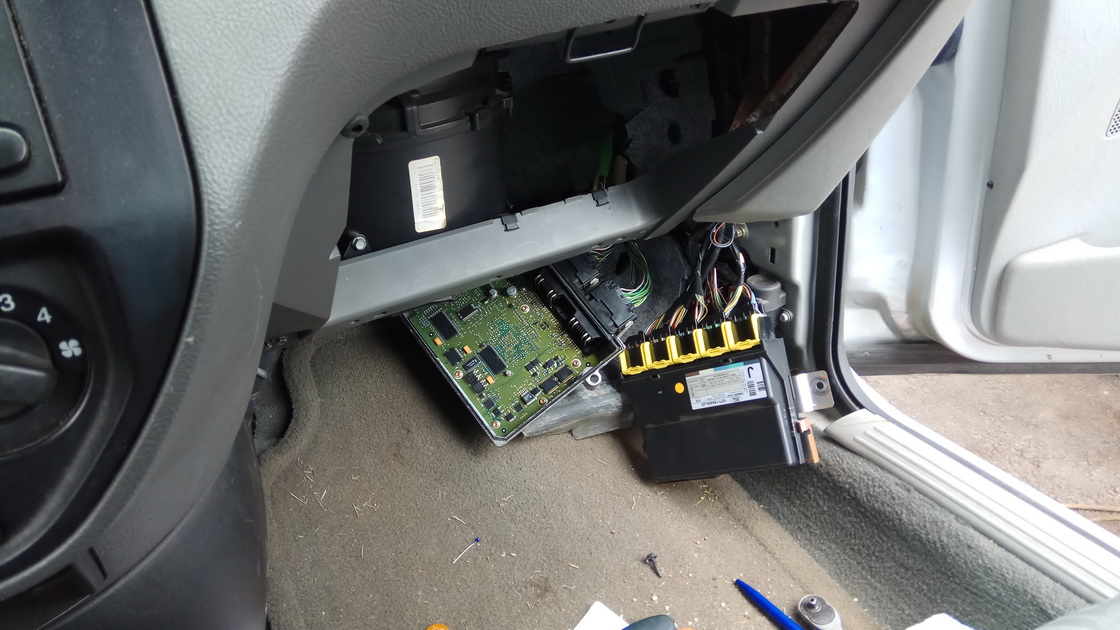

блок управления (мозги) двигателя, акпп, srs, abs, esp, ivd, спидометры, щитки приборов, климат, магнитола, компьютер аэрбег(airbag)

Поэтому простой заменой контроллера здесь не обойтись, требуется вмешательство на програмном уровне. Как показала практика жизни- всё это реально осуществить. Мало того, что на имеющемся у официальных дилеров оборудовании можно прошить доп. ключ с новым чипом к штатному набору, но так же возможно программирование нового контроллера под адаптированные к друг другу исполнительные блоки. У профессиональных угонщиков существует оборудование под каждый конкретный автомобиль. Рядовой угонщик не обязан разбираться в устройстве на программном уровне, этим занимается определённая прослойка «организаций». Аппарат выглядит не так громоздко как полноценный диагностический комп, ему не нужно выполнять все функции вышеуказанного. Главное отключить иммобилайзер. Зачастую вмешательство в автомобильную сеть производится через штатный диагностический разъём, отсюда необходимость блокировки цифровых цепей, идущих от него к головным устройствам, а так же защита доступа к головным устройствам.

О безопасности своего автомобиля заботиться каждый автолюбитель. Одним из вариантов защиты от угона и взлома машины является автосигнализация. В статье рассматривается штатная противоугонная система, иммобилайзер, как его активировать и отключить, где находятся точки подключения сигнализации Форд Фокус 2.

[ Скрыть ]

Штатная противоугонная система Фокусов

В состав штатной противоугонной системы входит иммобилайзер, и ключ с чипом, содержащим секретный код. Кроме того, к штатной сигнализации Форд Фокус 2 прилагается инструкция, которая поможет разобраться с установкой и настройкой системы.

Когда ключ вставляется в замок зажигания, а система считывает код. Если код соответствует, двигатель без проблем запускается. Иначе машина либо не заведется, либо заглохнет, как только запустится двигатель. Кроме того, блокируется подача горючего в мотор. Таким образом, автомобиль гарантировано не сдвинется с места без родного ключа.

При потере основного ключа существует запасной. Но если им долго не пользоваться, система может его не распознать. Поэтому рекомендуется раз в полгода заводить машину запасным ключом и пользоваться им в течение всего дня (автор видео — Avto-Blogger.ru).

Если потерян ключ, лучше сразу же изготовить запасной. Это может сделать только официальный дилер.

Иммобилайзер и место его расположения

Иммобилайзер – простое и надежное противоугонное средство, которое устанавливается на машину с завода. Устройство имеет прямоугольную форму с закругленными углами. Находится он за рулевым колесом или панелью приборов авто. Если в машину проникает человек, у которого нет ключа с кодом, иммобилайзер блокирует движение авто.

Схема действия устройства

Прибор может подключаться к системам с помощью проводов или беспроводным способом.

При установке беспроводного устройства водитель получает ряд преимуществ:

проще найти место для установки;
возможность использования нескольких каналов управления;
подключение дополнительных реле блокировки;
дополнительные функции.

Основной функцией иммобилайзера является блокировка систем машины.

Но на автомобиле Форд Фокус он имеет дополнительные функции:

может работать в нескольких режимах: сервисном, стандартном и антиограбление;
можно устанавливать несколько реле или датчиков для создания дополнительной защиты;
благодаря интеллектуальной защите исключается возможность подбора кода ключа;
автоматическое включение сигнализации через установленный промежуток времени;

центральный замок;
дополнительные ключи для авторизации.

Прибор имеет автономное питание, при неисправности которого мигает сигнальная лампочка. Чтобы иммобилайзер корректно работал, нужно прописать ключи и запрограммировать систему.

Почему не работает центральный замок?

Если на автомобиле Форд Фокус 2 центральный замок не работает, то причины могут быть следующие:

перегорели предохранители;
обрыв проводов;
окисление клемм или контактов;
неисправен концевой выключатель на двери водителя;
не хватает заряда аккумулятора;
вышел из строя управляющий блок сигнализации;
сели батарейки на брелоке;
неисправен привод;
вышла из строя микроплата на электродвигателе.

Для того, чтобы устранить неисправности, нужно знать, где Форд Фокус 2 и других моделей. Обычно он расположен под панелью управления или за бардачком.

Как активировать и отключить иммо?

Установка иммобилайзер на Форд Фокус выполняется по схеме, которую можно найти в руководстве по эксплуатации.

Устанавливается устройство путем выполнения следующих действий:

разбирается приборная панель и устанавливается основной блок противоугонной системы;
затем к нему нужно подключить систему проводов;
далее к соответствующим системам подключаются реле блокировки или расставляются в необходимых местах радиометки;
в салоне авто нужно установить светодиод и подключить к нему питание от иммобилайзера, при правильной установке лампочка будет гореть;
прописать ключи, если необходимо нужно обучить устройство и выполнить нужные настройки;
после проверки правильности подключения, элементы следует надежно закрепить;
постараться замаскировать иммобилайзер и поставить его в режим охраны.

Если лампочка постоянно горит или мигает, значит, при установке были допущены ошибки или неправильно выполнены настройки. Активируется иммо ключом. Отключить иммобилайзер Форд Фокус 2 можно с помощью эмуляторов, обходчиков, специальных компьютерных программ или киллеров. Можно отключить не используя внешние устройства, деактивировав код или присоединив к антенне чип от ключа.

Инструкция по установке сигнализации

Инструкцию, как установить сигнализацию, можно найти в руководстве пользователя. Провода питания идут от замка зажигания.

Схема точек подключения

По цвету можно определить их назначение:

от стартера – красно-серый;
12 Вольт – красный;
от зажигания – желто-зеленый;
АСС – желтый.

За поворотные огни отвечают провода зеленого цвета, габаритные огни – черно-оранжевого или желто-оранжевого, ручник – фиолетово-белого, бензонасос зелено-оранжевого цвета. Центральный замок и концевики дверей контролируются с предохранительного блока.

Цвет проводов черно-оранжевый и черно-зеленый. Дверные концевики имеют положительную полярность.

Инструменты и материалы

Для подключения сигнализации потребуется:

комплект сигнализации с одним входом для положительных концевиков;
набор ключей;
отвертки.

Этапы

При монтаже устанавливается следующее оборудование:

автосигнализация;
модуль обхода иммобилайзера.

Установка сигнализации на Форд Фокус 2 состоит из этапов:

Сначала нужно снять подторпедник. Для этого демонтируется левая накладка, которая держится на защелке. Затем откручивается саморез крепления подторпедника и деталь можно снимать.
Далее снимаем заглушку, которая прикрывает слот ключа и выполняем разборку подрулевого кожуха.

На следующем этапе необходимо демонтировать вещевой ящик, чтобы получить доступ к блоку ВСМ. Для этого сначала снимается правая накладка торпеды, затем откручиваются саморезы в верхней части бардачка, снимается нижняя накладка блока ВСМ и откручиваются нижние саморезы крепления бардачка.
Теперь устанавливаем на правой стойке светодиод, а на лобовом стекле антенну со встроенным датчиком наклона и удара.
Сервисная кнопка устанавливается в потайном месте.
В моторном отсеке устанавливается сирена и датчик температуры мотора.

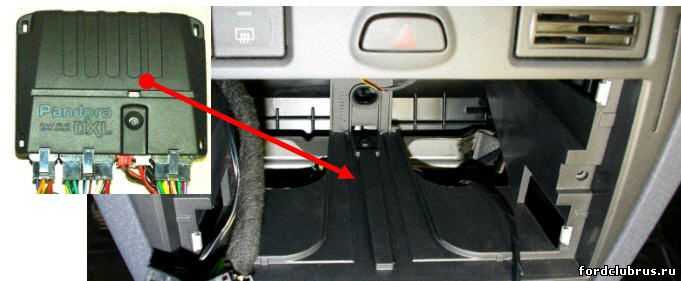

Блок управления сигнализацией устанавливаем за бардачком.
Далее подключаем все провода согласно схеме подключения.

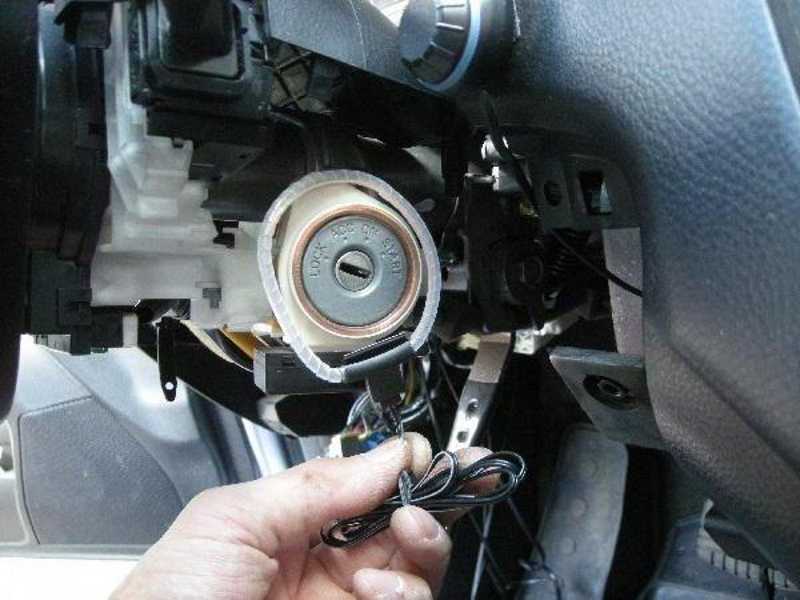

Чтобы обойти штатный иммобилайзер, на замок зажигания нужно одеть рамку модуля обхода.
Затем программируем необходимые настройки.

После настройки датчика удара проверяем работу сигнализации.
Если все работает, собираем салон в обратной последовательности.

Установка сигнализации на Форд Фокус 2 своими руками не только надежно защитит автомобиль от угона и несанкционированного проникновения, но и даст возможность сэкономить на автосервисе.

Удобство штатного иммобилайзера в том, что автовладельцу не приходится предпринимать никаких специальных действий по его включению или выключению. Все происходит само собой по вставлении-извлечении ключа и включении-выключении зажигания. Не раз приходилось беседовать с людьми, которые даже не подозревали, что их а/м оборудован штатным иммобилайзером.

Проблемы с иммобилайзером.

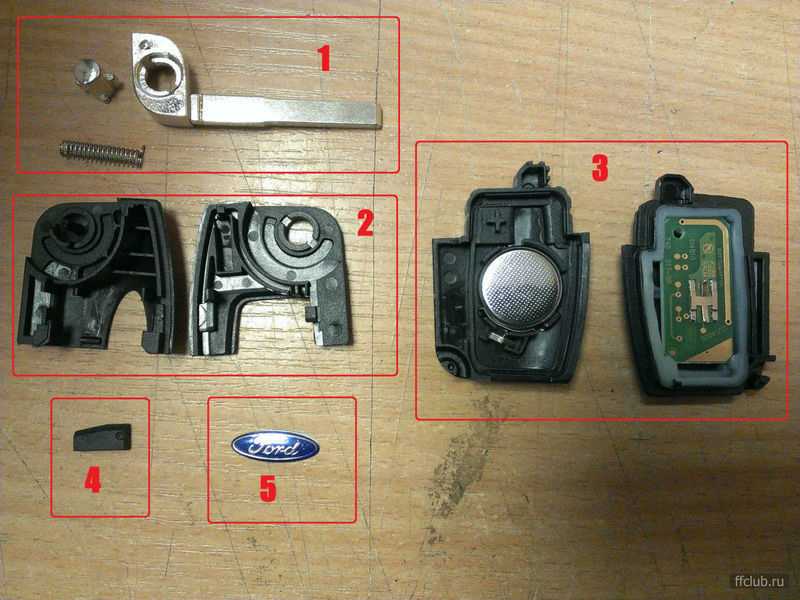

К несчастью, многие чипованные ключи зажигания с имеют разборное исполнение, и метка-чип может выпасть. Утрата чипа практически означает, что чип-ключ зажигания потерян.

Если приобретены новые ключи, необходимо заново программировать иммобилайзер, чтобы идентификаторы (ID) новых ключей воспринимались как правильные. Та же необходимость возникает при снаряжении старого ключа новой меткой взамен утраченной. Кроме того, к потере ключа можно приравнять случайные программные «выпадения» из памяти блока управления двигателя или АКПП.

Процедура программного соединения ключей с блоком управления двигателем/ щитком приборов в английском языке называется matching keys, что дословно может быть переведено как «поженить ключи» с блоком. Указанная процедура является частным случаем более общей, которая называется адаптацией. Поэтому часто matching и adaptation не различают и говорят об адаптации ключей, а более точное слово «регистрация» применяется реже. Регистрация чип-ключей возможна при получении сервисного доступа к программированию иммобилайзера. Если утрачен блок управления двигателем (мозги), аналогично может потребоваться адаптация после приобретения нового блока. В том числе — и буквально нового, т.к. в системе все равно появится «чужой» элемент.
Другой путь решения проблемы — приобретение комплекта «ключи-замки (личинки замков)-блок управления двигателем — щиток приборов – предохранительный блок/ блок кузова» или части такого комплекта. Но даже в этом случае может потребоваться адаптация уже родных блоков, например электрогидроусилителя руля, ABS, ТНВД, магнитолы и т.д.

Если иммобилайзер не отключается.

Самый очевидный результат — это отсутствие запуска двигателя. Почти на всех автомобилях имеется индикатор, отображающий работу штатного иммобилайзера — как правило, светодиод или лампа в приборном щитке. Обычная логика работы секъюрити-индикатора — однократно загорелся при включении зажигания, погас. Мигание этой лампы с равными паузами указывает на блокировку двигателя иммобилайзером.

Чтобы не дать двигателю завестись, иммобилайзеру совсем не обязательно блокировать все до единой функции исполнения блока управления двигателем. Решающими для пуска являются управление стартером, бензонасосом, впрыском и зажиганием. Практически оказывается, что разработчики используют либо блокировку всех основных функций, либо только одной. В последнем случае всегда выбирается блокировка впрыска, т.к. при угоне именно эту функцию тяжелее всего сымитировать подручными средствами. Таким образом, наблюдение «не заводится, потому что впрыска нет, хотя искра и все остальное есть» — означает высокую вероятность блокировки иммобилайзером. Огромное число моделей а/м имеет следующую логику блокировки: пуск и немедленная остановка двигателя (например, практически все VAG). Причем иммобилайзер может считать попытки пуска, запрещая их совсем после определенного числа попыток. В а/м французского и итальянского производства обычно используется блокировка всех основных функций исполнения мозгов двигателя, причем без возможности кратковременного пуска двигателя. В автомобилях Форд блокируется все (зажигание, впрыск, управление электронной дроссельной заслонкой, бензонасосом и стартером).

Во многих автомобилях иммобилизация используется, чтобы воспрепятствовать пуску с неисправностями в системе управления, которые разработчик посчитал недопустимыми для эксплуатации двигателя. В этих системах иммобилайзер внешне единообразно реагирует как на программные выпадения, так и на физические неисправности. Сама идея ограничения работоспособности блока управления двигателя при различных дефектах внутри или снаружи мозгов правильная. Ее различные реализации позволяют беречь как механику двигателя, так и сам блок управления.

Программное выпадение чип-ключа — » машина не видит (потеряла) ключ «.

Возможность возникновения неработоспособности блока управления двигателем при отсутствии в нем поврежденных деталей известна давно. Дело в том, что указанная неисправность состоит всего лишь в несоответствии содержимого памяти блока управления требуемому. Устраняя эту проблему путем замены блока без должного анализа причин выхода из строя, можно выбраковать не только действительно дефектный, но и не работающий, однако, в принципе, исправный блок. Ошибочная выбраковка может происходить, если повреждение данных произошло, но не распространилось на микросхему, содержащую программу управления.
Из практики известно, что поврежденными или утраченными данными могут быть идентификаторы, либо контрольные суммы, либо коды адаптации (или и то, и другое, и третье). Если речь об иммобилайзере, то эта проблема касается взаимодействия чип-ключей и блоков управления и называется инвалидностью. В слово «инвалидность» здесь вкладывается дословный смысл диагностических сообщений иммобилайзера «Key not valid» или «ECU not valid». То есть «инвалидный» означает: неавторизованный, не имеющий допуска для работы в составе данного иммобилайзера.

Восстановление функционирования блока управления достигается путем восстановления утраченных данных. И если не произошло фатального повреждения программного обеспечения блоков управления, то такой «ремонт данных» не выходит за рамки сервисного обслуживания а/м, т.к. предусмотрен производителем. Иными словами, такой ремонт происходит путем применения единственного инструмента — дилерского сервисного прибора. Выпадение блока управления преодолевается процедурой адаптации, выпадение ключа преодолевается процедурой регистрации. В обоих случаях результат один и тот же: работоспособность блока управления двигателя возвращается.
Очень часто повреждения памяти происходит вследствие снижения напряжения питания, когда АКБ была разряжена прямо на а/м (мощная аудио-видео аппаратура или стоянка более 2-3 недель).
Иногда механизм случайной перезаписи памяти включается в момент пуска холодного двигателя на сильном морозе. Емкость АКБ оказывается малой — как из-за низкой температуры батареи, так и из-за того, что даже при комнатной температуре фактическая емкость АКБ в стартерном режиме составляет всего около 25% по сравнению с емкостью режима 10-часового разряда, указываемой на батарее как номинал. С другой стороны, для пуска холодного двигателя на сильном морозе требуется особенно большое количество электричества. В результате пуск происходит при минимальном напряжении в бортовой сети а/м, в весьма невыгодных для микропроцессора условиях. Дополнительными факторами риска являются использование старой батареи и поспешность пуска. Если начать пуск двигателя еще до погасания секъюрити-индикатора, авторизация будет выполняться параллельно с работой стартера, при минимальном напряжении питания микропроцессора и максимальном уровне помех в цепях питания. Это может сделать обращение процессора к памяти, предусмотренное при авторизации, сбойным или того хуже — случайным.
Именно поэтому реле стартера, добавленное у некоторых марок и моделей машин в блок иммобилайзера, предупреждает в том числе наложение режима авторизации на старт двигателя.
И в заключении надо признать, что в большинство проблемы с работоспособностью блока управления двигателем или АКПП объясняются попаданием воды внутрь этого, казалось бы, герметичного блока. По непонятным причинам компоновщики размещают центральный мозг практически снаружи автомобиля, как например Форд Focus/Фокус 3, Мондео/Mondeo 4 (под левым крылом) или Ford Фьжен/Fusion, Фиеста/Fiesta (сразу за левой фарой). Владельцы последних просто обязаны убедиться в наличии буксировочного троса перед мойкой двигателя, поскольку своим ходом они оттуда могут не уехать.

Иммобилайзер для форд фокус 2

Самое минимальное, но достаточно продуктивное средство защиты от угона иммобилайзер – это то, что устанавливается в каждой машине производителем. Форд фокус 2 в этом смысле не стал исключением, покупая эту машину, автомобилист должен знать, что он покупает вариант сразу с охранной системой. На всех машинах форт установлен штатной иммобилайзер, но можно подобрать более современную модель, которая удивит дополнительными функциями. Больше информации об этом прямо сейчас.

Иммобилайзер – надёжная охранная система, иммобилайзера для форд фокус 2

Форд фокус мондео – это мечта каждого водителя. Когда он её осуществляет, сразу задумывается о том, что делать для максимальной защиты новенького автомобиля. В этом плане всё довольно просто, ведь иммобилайзер уже встроен в машине и будет работать без особых проблем. Но какие именно иммобилайзера используются для форд фокус 2, как их найти и чем руководствоваться при выборе, знают не все. Сейчас автомобилисты получат более точный ответ на свои вопросы и смогут пользоваться иммобилайзером на форд фокус 2 с пользой.

Иммобилайзера для форд фокус мондео – какими они бывают и как выглядят

Иммобилайзер – маленькое, прямоугольное устройство, иногда имеющее закруглённые края, которое устанавливается за рулём или приборной панелью машины. Он блокирует движение транспортного средства, если вовнутрь него попадает сторонний человек, у которого нет специального ключа. Иммобилайзера могут подключаться к системам автомобилям при помощи проводов или совершенно без их участия. Если владелец знает, что в его машине форд стоит контактный иммобилайзер, то он может рассчитывать на то, что:

Отдав предпочтение беспроводному иммобилайзеру, водитель форда получает следующие возможности:

использование дополнительных каналов связи и подключение нескольких реле блокировки;
разные способы и принципы авторизации;
пользование набором дополнительных функций;
простота в плане установки и дополнительные места для размещения;
пользование системой связи на высокой скорости и другие функции.

Иммобилайзера для мондео могут иметь различные ключи, среди которых чаще всего используются следующие их виды:

ключ в виде обычной кредитки;
раскладной ключ;
отдельный или стандартный ключ;
ключ-радиометка.

Последний вариант позволяет даже не прикасаться к двери, для того чтобы она открылась, ведь система работает исключительно при помощи радиосигналов. Для пользования ключами, которые имеют форму кредитных карточек, водителю понадобится установка специального считывателя кодов.

Функции иммобилайзеров на форд фокус 2

Стандартной функцией каждого иммобилайзера можно считать процесс блокировки систем транспортного средства, при помощи которых оно приводится в движение. Но современные иммобилайзера, которые прекрасно подходят для мондео или форд фокус, смогут удивить пользователей следующими качествами:

Валера автомастер. Серия 4: Иммобилайзер на Ford Focus

скачать четвёртую серию Установка иммобилайзера …

Проверка штатного иммобилайзера Форд Фокус 2

Проверка штатного иммобилайзера Форд Фокус 2 после попытки угона. Угонищик прописал дополнительную метку…

Современный системы для форд фокус 2 будут продуктивно работать при достаточно высоких и низких температурах. Иммобилайзера имеют собственные элементы питания, а при их неправильной работе всегда горит и мигает лампа. Для удачного пуска иммобилайзера необходимо запрограммировать систему и приписать ключи. В этом владельца мондео могут помочь профессионалы или инструкция. Если у автолюбителя автомобиль форд куга – подключение иммобилайзера производится так же, как и на форд фокус.

Форд фокус 2 – какой иммобилайзер для машины выбрать лучше

Если владелец форда не хочет тратить дополнительных денег на иммобилайзера нового поколения, он может оставить штатную систему, если она является работоспособной. Владелец форда может выбрать иммобилайзер той модели, которая ему подойдёт по цене и в плане функционального ряда.

Если владелец мондео, куга или другой машины из модельного ряда форд ищет для себя что-то простенькое, но в то же время продуктивное, у него есть следующие варианты для выбора:

оставить штатной иммобилайзер;
купить самый простой и дешёвый иммобилайзер с минимальным набором функций;
купить иммобилайзер, который можно подключить к стандартной сигнализации.

Для желающих получить в одном устройстве максимум полезных функций есть следующие варианты, которыми они могут руководствоваться при выборе:

Выбор иммобилайзера должен производиться очень тщательно, ведь не все модели этих охранных систем являются совместимыми с автомобилями форд.

Принципы установки и отключения иммобилайзера на форд фокус 2

Установка иммобилайзера на форд мондео и фокус производится по стандартной схеме, с которой можно ознакомиться, открыв инструкцию пользователя. Для того чтобы установить в форд иммобилайзер и подключить его необходимо:

разобрать приборную панель и найти место для установки основного системного блока;
установить блок и подключить в его разъем систему проводов;
подключить к соответственным системам реле блокировки или расставить в необходимой последовательности радиометки;
установить в салоне автомобиля светодиодную лампу и подключить её к системе питания иммобилайзера, включить и убедиться, что она горит;
прописать ключи, при необходимости провести обучение иммобилайзера и внести необходимые настройки в систему;
проверить правильность ранее выполненных действий и закрепить все элементы системы должным образом;
максимально скрыть иммобилайзер из вида и включить на нём режим охраны.

Если у водителя пользовательской инструкции нет, он может найти её в интернете. Если часто горит и мигает лампа – какой то из процессов установки или настройки был неправильным. Для пуска иммобилайзера необходимо воспользоваться ключом.

Чтобы отключить иммобилайзер на мондео или форд фокус 2 необходимо использовать специальные обходчики, эмуляторы, киллеры или компьютерный программы. Возможно, отключить его и без вмешательства посторонних устройств – при помощи кодовой деактивации или присоединения к антенне чипа из ключа.

Отключение при помощи чипа из ключа производится следующим образом:

аккуратно разбирается корпус ключа и изымается чип таким образом, чтобы его не повредить;
чип прикладывается к антенне иммобилайзера и аккуратно приматывается изолентой;
за несколько минут происходит обратная реакция, которая и отключает иммобилайзер;
устройство полностью деактивируется и его можно безопасно извлекать.

Более подробно о правилах подключения и отключения иммобилайзера, пользователи смогут прочитать в инструкции. Если в форде ещё нет иммобилайзера, его водитель может установить без особых проблем. Функция пуска работает мгновенно, а значит, сразу после установки пользователь сможет включить своё охранное устройство. Иммобилайзеры на форд фокус 2 работают не хуже стандартных охранных систем, но при этом стоят намного дешевле.

Иммобилайзер предназначен для того, чтобы свести к минимуму вероятность угона автомобиля.

Операции для аварийного режима работы

Если контрольная лампа иммобилайзера мигает в течение 5 с после поворота ключа зажигания в положение «ON» (Вкл.), значит система иммобилайзера неисправна ().

Невозможно запустить двигатель, не проведя операции для аварийного режима работы с использованием ключа зажигания. Далее описаны операции, которые необходимо выполнить, чтобы запустить двигатель в аварийном режиме работы (цифры 0, 1, 2, 3 приведены в качестве примера для пароля).

1. Чтобы ввести пароль, требуется повернуть ключ зажигания в положение «ON» («Вкл. »), затем в положение «OFF» («Выкл.») согласно номерам цифр, при этом будет мигать контрольная лампа имобилайзера. Например, для ввода цифры «1» поворачивайте ключ зажигания в указанном порядке один раз, для цифры «2» – два раза и т.п. Если номер цифры – «0», Вам необходимо повернуть ключ зажигания в указанном порядке десять раз.

2. Подождите от 3 до10 с.

3. Введите оставшиеся цифры пароля, проделав операции по пунктам 1 и 2.

4. После того, как все четыре цифры успешно введены, поверните ключ зажигания в положение «ON» («Вкл.») и убедитесь, что контрольная лампа иммобилайзера горит. С этого момента необходимо запустить двигатель в течение 30 с. Запустить двигатель по истечении 30 с будет невозможно.

5. Если контрольная лампа иммобилайзера мигает в течение 5 с, можно снова повторить операции для аварийного режима работы с самого начала.

блок управления (мозги) двигателя, акпп, srs, abs, esp, ivd, спидометры, щитки приборов, климат, магнитола, компьютер аэрбег(airbag

Слабости штатного иммобилайзера Ford Focus 2

Штатный иммобилайзер Ford Focus 2

Штатный имобилайзер в Ford Focus 2 безусловно более продвинут в своих охранных свойствах по сравнению с предшественниками и автомобилями подобного класса. Ранее подобные решения применялись в программном обеспечении автомобилей более высокого ранга… тем не менее прогресс на лицо, время идёт. В кратце, принцип действия штатного иммо заключается в блокировании работоспособности элеткроцепей, учавствующих в работе двигателя. Главенствующую роль в данном процессе играет ЭБУ — центральный блок управления, попросту контроллер или мозги автомобиля. Ранее, для деактивации противоугонных функций, угонщику требовалось просто заменить контроллер на другой(прошитый под бездействие иммобилайзера), как правило это самый простой способ, про другие пока упоминать не будем…Теперь же не всё так просто: исполнительные блоки, связанные с центральным контроллером цифровой шиной, не будут работать с новым ЭБУ, в силу того что они программно «привязаны» к старому блоку. Поэтому простой заменой контроллера здесь не обойтись, требуется вмешательство на програмном уровне. Как показала практика жизни- всё это реально осуществить. Мало того, что на имеющемся у официальных дилеров оборудовании можно прошить доп. ключ с новым чипом к штатному набору, но так же возможно программирование нового контроллера под адаптированные к друг другу исполнительные блоки. У профессиональных угонщиков существует оборудование под каждый конкретный автомобиль. Рядовой угонщик не обязан разбираться в устройстве на программном уровне, этим занимается определённая прослойка «организаций». Аппарат выглядит не так громоздко как полноценный диагностический комп, ему не нужно выполнять все функции вышеуказанного. Главное отключить иммобилайзер. Зачастую вмешательство в автомобильную сеть производится через штатный диагностический разъём, отсюда необходимость блокировки цифровых цепей, идущих от него к головным устройствам, а так же защита доступа к головным устройствам.

Так выглядит диагностический разъём на 2-м Фокусе:

Контроллер расположен под капотом:

www.ugona.net

Штатный иммобилайзер (с. 13) — Ford Focus 2

В общем попробовал собрать все проблемы в одно. все способы описанные в этой и прилегающих темах принадлежат самим владельцам (С) Неисправности связанные со штатным иммобилайзером:
После перевода ключа в режим III «зажигание» обращаем внимание на индикатор иммобилайзера, расположение индикатора иммобилайзера после многократного моргания ( около минуты — двух ) индикатор начинает выдавать код ошибки, код выдается кол-вом морганий например «1 длинный 2 коротких соответственно код ошибки 12» после код повторяеться Скрытый текстМигающий код Значение 11 Приемопередатчик не подсоединен или обесточен 12 Неисправность приемопередатчика 13 В замок зажигания не вставлен ключ/используемый ключ не является ключом PATS. 14 Ключевой код принят не полностью 15 Принятый ключевой код недействителен 16 Сбой при передаче данных по шине CAN 21 Запрограммированное количество ключей меньше требуемого (как минимум, 2 ключа) 22 Сбой конфигурации оперативной памяти (отсутствует конфигурация инициализации или окончания строки) 23 Коды щитка приборов и модуля управления силовым агрегатом (PCM) не совпадают

при той или иной неисправности нужно попробовать следующее: 1. 2-рой комплект ключей 2. Проверить все предохранители, реле в блоке под капотом. Перевоткните основной разъем синего цвета Блок предохранителей под капотом Особенно обратите внимание на предохранитель F30 ( Блок управления двигателем ) на 3
А
(лично у меня там вообще было пусто, после инсталляции двигатель запустился) 3.аналогично проверить все в блоке предохранителей в салоне ( он же GEM ) как добраться до блоков, какие и где предохранители 4. Отключить аккумулятор и оставить на 10 — 15 минут если не помогло попробовать зарядить его 5. Проверить антенну иммобилайзера( как вариант при снятии поднести её ближе к ключу ) и контактную группу замка зажигания Снятие контактной группы при ремонте замка ремонт нам ненужен просто смотрим где расположено. 6. Попробовать вдавить ключ в замок но не сильно и провернуть ( есть шанс что так ключ опознается) 7.Перепрограммирование ключей информация из «мануала» Скрытый текстПерепрограммировал ключи, как написано в мануале. 1. Пристегнуть ремни 2. С положения I в положение II 4 раза за 6 сек (звуковой сигнал) 3. Нажатие любой кнопки по очереди на каждом ключе (звуковой сигнал)

x
так же
8.Во многих случаях это связанно с плохой заводской пропайкой на разъеме щитка приборной панели, (как вариант определения этой проблемы ударить сверху по приборной панели либо вдавить стекло примерно в середине (если это исправит ситуацию значит точно проблема в разъеме) ниже показано как исправить это, нечего сложного процесс пропайки разъема щитка приборной панели добавлю что нужно более менее аккуратно всё сделать иначе придётся паять еще и микросхему TJA 1050 здесь немного информации про проблему с ней микросхема TJA 1050 симптомы и запаситесь увеличительным стеклом, лупой сложно невооруженном глазом определить неисправность 9. Были случаи что проблема решалась неоднократным входом и выходом в режим самодиагностики на приборной панели тестовый режим БК самодиагностика Будьте осторожны некоторые действия могут исправить проблему не до конца и в дороге может опять заблокироваться двигатель и отключиться гур, проверьте работу авто будучи оставаясь на месте фууух пишите что ещё добавить и что исправить, сильно не пинайте)

ffclub. ru

Не заводится и мигает иммобилайзер

Сообщение Первознаменный » 28 дек 2010, 14:12

Re: Не заводится и мигает иммобилайзер

Сообщение sunrize » 28 дек 2010, 17:04

Re: Не заводится и мигает иммобилайзер

Сообщение s_pl » 28 дек 2010, 19:36

Re: Не заводится и мигает иммобилайзер

Сообщение sunrize » 28 дек 2010, 22:24

1.8-проклятый мотор, но не для меня.

Re: Не заводится и мигает иммобилайзер

Сообщение Первознаменный » 29 дек 2010, 12:40

Re: Не заводится и мигает иммобилайзер

Сообщение sunrize » 29 дек 2010, 22:24

1.8-проклятый мотор, но не для меня.

Re: Не заводится и мигает иммобилайзер

Сообщение s_pl » 30 дек 2010, 13:31

Re: Не заводится и мигает иммобилайзер

Сообщение Первознаменный » 30 дек 2010, 13:33

Re: Не заводится и мигает иммобилайзер

Сообщение sunrize » 30 дек 2010, 23:13

1. 8-проклятый мотор, но не для меня.

Re: Не заводится и мигает иммобилайзер

Сообщение Iverson » 07 янв 2011, 00:41

доброго времени суток, ребят, у меня такая проблема, недавно купил машину, пока горячая, заводится без проблем, стоит только температуре в салоне опуститься ниже -20 градусов (приблизительно), иммобилайзер перестает считывать и основной ключ и ключ в обходчике, машина просто не заводиться, зажигание включается, панель оживает, в окошке БК горит «ошибка системы двигателя», продолжает мигать лампочка иммобилайзера, проворачиваю на стартер, тишина. и так продолжается пака машина не попадет в теплый гараж

Источник

Где Находится Иммобилайзер На Форд Фокус 2 ~ AUTOINTERLINE.RU

Штатный иммобилайзер, в отличии от дополнительных систем безопасности, практически никак себя не проявляет на протяжение всего срока службы автомобиля. Есть обладатели, которые от всей души удивляются, узнав, что в их Форд Фокус 2 всё-таки установлен иммобилайзер. Работает он корректно и чётко, но у человека есть одна программная недоработка — нехорошая память. Мы забываем либо теряем ключи, тогда и приходится прописывать в иммобилайзер новый ключ, чтоб получить доступ к автомобилю и иметь запасной мастер-чип. Как прописать ключ в иммобилайзер Форд Фокус 2, выясним прямо на данный момент.

В любой из ключей к автомобилю имплантирована пассивная метка. Это означает, что без запроса со стороны иммобилайзера она работать не будет.

Как транспондер иммобилайзера посылает запрос, ключ отправляет ему собственный ID, а охранная система решает, принять его либо не принять. На Фокусах второго поколения установлен контроллер, который совмещён с транспондером, а в ключах установлены прошитые метки. Все это хозяйство работает так:

транспондер опрашивает метки в зоне досягаемости рядом с машиной;
получает прописанные ID с 1-го либо нескольких ключей;
если ID ключа соответствует ID, прописанному в памяти транспондера, контроллер разблокирует движок и его можно будет запустить, если нет — мотор не заведётся даже в этом случае, когда нажимало ключа совершенно подходит к личинке замка зажигания.

Иммобилайзер не даёт завести автомобиль.

Разобранный ключ зажигания.

Код нажимала 4576593 (это механическая часть выкидного ключа), код чипируемой части — 1337641.

Внешний облик ключа зажигания.

Штатный иммобилайзер Фокуса второго поколения позволяет прописывать до восьми ключей.

Ford focus 2005. Не заводится. Панель приборов.

Этого должно хватить с учётом рассеянности и 1-го мастер-ключа с красноватой меткой, который лежит в надёжном месте вне автомобиля. Когда мы будем прописывать ключи, все он должны находиться в салоне автомобиля, а мы будем посиживать на водительском месте с плотно закрытыми дверьми, чтоб не сбивать систему сторонними сигналами и внутрисистемными конфликтами.

Чтоб запрограммировать новый ключ с частотной дистанционкой, вставляем хоть какой ключ в замок зажигания.
Поворачиваем его до второго положения 4 раза в течение 6 секунд.
Ставим ключ в нулевое положение и слышим зуммер. Это гласит о том, что система готова в течение 10 секунд прописать другие ключи.
Берём новый ключ и жмем на всякую кнопку дистанционки. Слышим подтверждающий зуммер.
Ту же операцию проделываем с остальными программируемыми ключами, после каждого нажатия на кнопку нового ключа должен быть слышен зуммер. Это касается и уникальных ключей. Из зажигания ключ не вынимаем.
Включаем зажигание, устанавливаем ключ во 2-ое положение, не трогая другие ключи.

Метод из управления по прописыванию ключей.

Чип иммобилайзера. Без него не заведётся.

После этой процедуры иммобилайзер пропишет в памяти все ID ключей, которые мы использовали и при помощи каждого из их можно будет разблокировать хоть какой замок кнопкой дистанционного управления. Не теряйте ключи и светлых всем путешествий!

autointerline.ru

Иммобилайзера для форд фокус мондео – какими они бывают и как выглядят

Отдав предпочтение беспроводному иммобилайзеру, водитель форда получает следующие возможности:

использование дополнительных каналов связи и подключение нескольких реле блокировки;
разные способы и принципы авторизации;
пользование набором дополнительных функций;
простота в плане установки и дополнительные места для размещения;
пользование системой связи на высокой скорости и другие функции.

ключ в виде обычной кредитки;
раскладной ключ;
отдельный или стандартный ключ;
ключ-радиометка.

Как Отключить Иммобилайзер На Форд Фокус 2 ~ VESKO-TRANS.RU

Авто → Ford Focus → Отключить иммобилайзер Ford Focus

Высокий луч фар вашего автомобиля мешает не только встречным автомобилям, но и тем, которые идут впереди вас. Будьте вежливы, пожалуйста.

Автомобиль Ford Focus заменил модель Escort в 1998 году. Решение назвать новый автомобиль Ford Focus было сделано в начале 1998 года.

Первое поколение Ford Focus (Ford Focus) получило дизайн, отличающий его от других автомобилей, усиленный определенным углом ветрового стекла и спортивным дизайном задней части кузова, что отличает его от ближайших конкурентов в «C» класс. Нижний профиль повышает стабильность и динамичность автомобиля, и они не сразу проявляются, так как увеличение пассивной безопасности и жесткости тела Focus сочетается с удлиненной дорожкой и удлиненной колесной базой, что делает ее более устойчивой при поворотах и позволяет достичь чувствительной и предсказуемой реакции на движения рулевого управления.

Отключить иммобилайзер Ford Focus

В 2001 году первое поколение Ford Focus

было рестайлингом. Изменения касаются следующих узлов:

— Фары со встроенными указателями поворота и отдельными отражателями для ближнего и дальнего света. — Обновленный бампер без индикаторов, но с дополнительными съемными полосками — Модернизированы верхние и нижние решетки радиатора и противотуманные фары — Модифицированная центральная консоль с резиновыми подстаканниками — Различные цвета панели приборов — Новые места — Различные улучшения в инструментах управления — Двигатель TDCi — Дополнительный набор опций

Ford Focus 2. преемник автомобиля Ford Focus. Произведено компанией Ford Motor. Самый популярный иностранный автомобиль в России в 2003-2008 годах. Ford Focus-2, как и его предшественник, отличается от конкурентов низкой ценой, повышенной безопасностью. В 2008 году рестайлинг второго поколения Ford Focus. Основа конструкции подвески, которая обязана своим происхождением успеху Ford Focus первого поколения, больше заимствована у своего предшественника.
Отключить иммобилайзер Ford Focus Также второе поколение предлагает одно и то же тело с первым поколением.

Как угоняют Ford Focus 2. Заводилка.

Обход иммобилайзера Форд Фокус

за 10 секунд при помощи заводилки. Защита
Ford Focus 2
от заводилки.

Как отключить иммобилайзер

KKl VAG адаптер для компьютерной диагностики: Заказывай и делай диагностику своими руками!

В 2008 году дизайнеры Ford провели рестайлинг-фокус. В начале 2008 года этот автомобиль поступит в продажу. Новый автомобиль стал логичным продолжением второго поколения в духе нового стилистического направления компании под названием «Дизайн кинетики». В результате рестайлинга с частей тела, только крыша была заимствована у предыдущего поколения.

Каналы и профиль слегка изменились:

— На двери были подштамповки — Обновлен задний бампер — Добавлен спойлер — Изменена форма зеркал заднего вида

Передняя часть автомобиля была совершенно другой, все огни и элементы кузова были в значительной степени скопированы с Ford Mondeo:

— Захватывающие фары — Тисненый капюшон — Выделенные колесные арки

Интерьер также претерпел изменения:

— Добавлена трехмерная серебряная вставка между «очками» с тахометром и спидометром — Дисплей климатической системы расположен в центре, а ручки. кручение. по обе стороны от него.

Двигатели, которые завершают рестайлинг Фокус, остались прежними.

Технические характеристики Ford Focus 2.0 седан.

Отключить иммобилайзер Ford Focus Страна: ЕС Год запуска: 1998 год. Максимальная скорость, км / ч: 206 Ускорение до 100 км / ч, от: 9,2 Привод: передний Передняя подвеска: тип McPherson с стабилизатором поперечной устойчивости Задняя подвеска: независимая многорычажная с стабилизатором поперечной устойчивости Передние тормоза: Диск вентилируемый Задние тормоза: Диск

Тип кузова: Седан Количество дверей: 4 Количество мест: 5 4 Длина, мм: 4490 Ширина, мм: 1840 Высота, мм: 1455 Колесная база, мм: 2640 Трек передних колес, мм: 1535 Трек колес сзади, мм: 1531 Оборудованный вес, кг: 1230 Вес брутто, кг: 1775 Грузовое пространство, л: 465/525 Размер шин: 195/65 R15; 205/55 R16; 205/50 R17 Емкость топливного бака, л: 55

Объем двигателя, шт: 1999 Мощность (л / с) / при оборотах в минуту: 145/6000 Крутящий момент (Нм) / при оборотах в минуту: 185/4000 Расход топлива (городской цикл): 9,8 Расход топлива (городской цикл): 5. 4 Расход топлива (смешанный цикл): 7.1 Клапаны на цилиндр: 4 Расположение клапанов и распределений. вал: верхний клапан с двумя распределительными валами Система питания: Распределенная подача топлива Расположение двигателя: спереди, в поперечном направлении Тип двигателя: L4

Ford Focus III воплощает динамичный и инновационный стиль. Отключите иммобилайзер Ford Focus

. Его потрясающий дизайн дополняется выразительным дизайном кабины, разработанным в стиле кабины спортивного автомобиля. Кроме того, New Focus может быть оснащен различными технологиями для обеспечения комфорта, безопасности и развлечений для водителя и пассажиров.

Панорамное зеркало заднего вида. это. конечно, отлично, все можно увидеть: и себя, и пассажира, и даже автомобили, путешествующие поблизости. Ночью с этим зеркалом вы не будете знать, куда идти от света проезжающих машин.

vesko-trans.ru

Focus LX не заводится: глюк иммобилайзера?

Столкнулся с такой проблемой: машина (USA Focus LX 2. 0 Split Port 2000) периодически перестала заводиться. Симптомы: поворачиваешь ключ в положение 2, а лампочка иммобилайзера (над кнопкой «аварийки») часто-часто моргает и, соответственно, при повороте ключа в положение 3 стартер не крутит (т.к. иммо через реле его блокирует). Если ключ секунд 5 подержать в положении 3 гаснет экран магнитолы (все лампочки продолжают гореть), отпустил — загорается. Подергаешь ключ туда-сюда — лампочка, как и положено, загорается на 4 секунды и гаснет, машина заводится. Сигналка стоит без дистанционного запуска («Cenimax»).

Где Находится Иммобилайзер На Форд Фокус 2 ~ AUTORUSERVIS.RU

Топливный фильтр на Ford Focus 2: где он, почему важно изменить во времени

Ford Focus второго поколения. это современный автомобиль, который имеет сложный дизайн и состоит из огромного количества деталей. В список основных систем автомобиля входит топливная система, через которую бензин поступает из бака в двигатель. Одним из элементов в нем является топливный фильтр, который оснащен каждым автомобилем без исключения, включая Ford Focus 2. Сегодня мы расскажем вам, где находится топливный фильтр, почему он используется, как его протестировать и заменить ,

Автомобиль Ford Focus
второго поколения оснащен 2-мя фильтрами:

Главный (в баке).
Дополнительно (под капотом).

Основная часть. чрезвычайно важный элемент в работе всего двигателя, так как производительность насоса зависит от его состояния. Что касается дополнительного фильтра, его основной функцией является очистка топлива до того, как он попадет в форсунку.

Где находится иммобилайзер Форд Фокус?

Сделай сам

Часто задаваемые вопросы об автомобилях и мотоциклах

Вопросы и ответы
Форд
Фокус

Где находится иммобилайзер Форд Фокус?

Где находится иммобилайзер Ford Focus?

Годы 1998-2004

Ответить

Иммобилайзер нашего Ford Focus первой серии расположен внутри моторного отсека, рядом с блоком управления и блоком предохранителей, и используется для обездвиживания автомобиля, когда он считает, что имеет место взлом.

Опубликовано: 11 июля 2021 автором ScegliAuto

Видео на похожие темы (Проверки и обслуживание)

Как сбросить блокировку иммобилайзера на Форд Фокус
Форд Фокус 2011-2018/МК 3 В том случае, если при запуске двигателя появляется сообщение «иммобилайзер активен» и завести автомобиль не удается, необходимо сначала

Какая схема предохранителей на Форд Фокус?
Форд Фокус (2004-2011/МК 2, Фокус 2) В этом видео мы можем увидеть схему предохранителей Ford Focus, полезную в случае неисправности устройства, и поэтому мы хотим проверить относительную fu

Как снять передний бампер Форд Фокус
Форд Фокус 1998-2004 / МК 1 Прежде чем мы начнем, нам нужно открыть передний капот нашего Ford Focus. Итак, давайте начнем с отвинчивания и удаления винтов и болтов.

Как устранить проблему с иммобилайзером Ford Fiesta
Ford Fiesta (2002-2008 / MK 5, MK V, Fiesta 5) В сегодняшнем видео мы видим, как вмешаться, если перестала работать система иммобилайзера в Ford Fiesta. Сначала подключаем диагностику к автомобилю

Как открыть передний капот Форд Фокус?
Форд Фокус (2004-2011/МК 2, Фокус 2) Как открыть передний капот нашей машины? Давайте посмотрим в этом видео, как сделать техническое обслуживание на Форд Фокус. В большинстве автомобилей передний капот открывается ручкой.

Как разблокировать иммобилайзер Mahindra Genio?
Махиндра Генио (2011-2016 / МК 1) Чтобы разблокировать иммобилайзер Mahindra Genio, диагностический прибор должен быть подключен к OBD-порту автомобиля: он расположен непосредственно под

Снятие ящика на Форд Фокус
Форд Фокус (2004-2011/МК 2, Фокус 2) Хотим ли мы снять бардачок, расположенный в приборной панели вашего автомобиля? Посмотрим, как снимается ящик фокуса Форда. Открываем бардачки

Где находится нагревательный элемент в Форд Фокус?
Форд Фокус (2004-2011/МК 2, Фокус 2) В этом видео мы можем увидеть, где находится нагревательный резистор в Ford Focus MK2 и как получить к нему доступ, если нам нужно его заменить. Как показано, это

Неисправность приборной панели Focus Focus Dashboard

Эти приборные панели Ford Focus подвержены общим отказам, что приводит к периодическим отказам всех приборов, индикаторов и датчиков.

Если комбинация приборов выходит из строя во время движения, это часто приводит к остановке двигателя. Если при попытке завести автомобиль произойдет сбой, двигатель не запустится. Вы заметите, что индикатор иммобилайзера постоянно мигает, когда комбинация приборов выходит из строя, а показания пробега будут показывать только тире (——-) вместо пробега.

Часто комбинация приборов полностью выходит из строя и остается такой, в результате чего Ford Focus не заводится.

При появлении одного или нескольких из этих симптомов управлять автомобилем становится трудно из-за невозможности считывания показаний приборов, симптомы неисправности слишком непредсказуемы или просто не заводятся. Часто основные дилерские центры пытаются заменить неисправный кластер новым блоком, однако для этого потребуется кодирование автомобиля за дополнительную плату.

Наши услуги по ремонту комбинации приборов Ford Focus обеспечат вам лучшее соотношение цены и качества, займут 2-3 рабочих дня и обеспечены пожизненной гарантией с неограниченным пробегом. Не только это, но мы также разрабатываем неисправности, чтобы гарантировать, что проблемы с приборной панелью Ford не вернутся.

Купить сейчас

Общие признаки неисправности:

Потеря всех функций комбинации приборов и индикаторов
Спидометр, температура и тахометр падают до нуля
Двигатель глохнет во время движения
Не запускается
Индикатор иммобилайзера мигает
Пробег показывает прочерки
Неустойчивые манометры
Пиксельный экран

Общие коды неисправностей:

P1260 — Обнаружена кража
U0121 — Потеря связи с ABS
U0140 — Потеря связи с системой управления кузовом
U0001 — Высокоскоростная коммуникационная шина CAN
U1900 — Ошибка CAN-ШИНЫ
U2012 — Ошибка связи CAN
P0500 — Датчик скорости автомобиля
U0001 — Высокоскоростная коммуникационная шина CAN
P1260 — Обнаружен угон автомобиля, иммобилизованный
U0155 — Данные CAN от гибридного электронного модуля кластера не получены TCM
U0001 — Высокоскоростная коммуникационная шина CAN
U0101 — Потеряна связь с TCM
P0106 — Рабочие характеристики диапазона датчика абсолютного давления/барометрического давления во впускном коллекторе
P0108 — Цепь абсолютного давления/барометрического давления в коллекторе, высокий входной сигнал
P1000 — Цикл OBD II не завершен
U1900 — Ошибка шины связи CAN — ошибка приема
U2510 — Неверные данные CAN для безопасности автомобиля
U2197 — Неверные данные о скорости автомобиля
U2200 — Неверные данные счетчика ODO
U0155 — ЭБУ двигателя потерял связь с комбинацией приборов

Затронутые автомобили:

Форд Фокус 1998-2015 (все варианты)

Тестирование и восстановление:

Мы полностью тестируем каждую комбинацию приборов до и после процесса восстановления, чтобы убедиться, что каждая комбинация приборов работает так, как изначально было задумано производителем, и не уступает, если не лучше, чем новый блок. . Мы тестируем эти устройства на специальной испытательной установке HIL (Hardware In-the-Loop), которая воспроизводит все условия вождения, что позволяет нам воспроизвести любую неисправность, описанную клиентом, и устранить проблемы с приборной панелью Ford.

Программирование:

Нет необходимости перекодировать или перепрограммировать приборную панель после ее получения, просто подключите и готово

Качество: 90 008

Берем отличный гордимся своей работой и всегда будем обращаться с вашей приборной панелью так, как если бы она была нашей собственной, мы понимаем, насколько важно, чтобы ваша комбинация приборов всегда выглядела как новая, когда она устанавливается обратно на ваш автомобиль. Мы восстанавливаем эти кластеры Ford Focus как для основных дилеров, так и для независимых специалистов по всему миру, поэтому вы всегда можете быть уверены в нашем очень высоком уровне работы.

Гарантия:

Пожизненный неограниченный пробег*

Как мне отремонтировать мое устройство?

Чтобы оплатить перестроение, нажмите ссылку «Купить сейчас» выше, выберите свой кластер и нажмите «Получить перестроение»

Распечатайте электронное письмо с подтверждением оплаты/бронирования.

Упакуйте приборную панель Ford Focus в прочную коробку с большим количеством упаковочного материала (не забудьте включить в коробку электронное письмо с подтверждением).

Отправьте нам свою посылку отслеживаемым курьером (инструкции по доставке находятся в электронном письме с подтверждением).

После получения мы проверим, восстановим и вернем вашу приборную панель с пожизненной гарантией с неограниченным пробегом. (если ваше устройство окажется исправным, мы вернем вам оплату за вычетом небольшой платы за тестирование и обратной доставки)

Что, если я не хочу платить вперед?

Это не проблема, если вы предпочитаете этот вариант, выполните следующие действия:

Заполните и отправьте эту тестовую форму .

Распечатайте электронное письмо с подтверждением бронирования.

Упакуйте приборную панель в прочную коробку с большим количеством упаковочного материала (не забудьте включить в коробку электронное письмо с подтверждением).

"ДИС-Протект"
