Основным принципом работы обычных паяльных станций является передача тепловой энергии на жало паяльника непосредственно нагревательным элементом. Такая классическая схема устройства паяльных систем довольно несовершенна. Это сказывается на большом расходе потребляемой электрической энергии, низком КПД устройств и постоянном перегреве жала в зоне пайки. Индукционная паяльная станция (ИПС) не имеет таких недостатков. Прибор нового поколения интересен своей принципиальной схемой работы ИПС.
Паяльная индукционная станция
Индукционная паяльная система была разработана американской компанией «ОК Интернешнл». В последнее время ИПС получили широкое распространение во всём мире.
В паяльнике отсутствует передающий нагревательный элемент. Нагревается только жало. Поэтому корпус прибора не нуждается в термоизоляции. Такая технология получила название Smart Heat – Умное тепло.
Ферромагнитное покрытие жала переходит в монолитный сердечник, который входит в индукционную катушку. Умная система сама активизирует нагрев наконечника паяльника, постоянно поддерживая необходимый уровень температуры в зоне паяния.
Паяльная станция
Чтобы понять конструктивные особенности ИПС, нужно рассмотреть принцип работы нагревательного элемента.
Схема нагревательного элемента ИПС: A – экран; B – проводка подачи напряжения на индуктор; C – держатель паяльника; D – наконечник; E – индукционная катушка; F – ферромагнитная оболочка
Оперативным элементом индукционного паяльника является наконечник. Жало имеет основу из меди, покрытую ферромагнитным сплавом F. Индукционная катушка E инициирует появление переменного магнитного поля.
Под его воздействием ферромагнетик начинает активно нагреваться и передавать тепловую энергию медному сердечнику. Медь сама по себе «равнодушна» к магнитному полю, поэтому для этого нужна ферромагнитная оболочка жала паяльника.
Достигнув определённой температуры (точки Кюри), оболочка наконечника D теряет способность воспринимать переменное магнитное поле. Во время пайки происходит активная потеря тепла ферромагнитным покрытием за счёт передачи тепловой энергии меди. Остывая, оболочка жала восстанавливает свои свойства. Процесс нагрева возобновляется. В этом заключается принцип индукционного метода нагрева паяльного устройства. Отсюда и слово в названии метода «импульс».
В результате оптимального режима потребления тепловой энергии не происходит перегрева или преждевременного остывания жала. Это значительно экономит потребление электроэнергии, увеличивает срок службы наконечников и повышает качество пайки. На таком принципе работают все индукционные паяльные станции. Разработчиком таких станций является американская компания Metcal.
Она же на сегодня есть основной производитель и поставщик на рынок индукционных паяльных станций.
Основная рабочая частота электрического тока станций – 450 КГц. В последнее время появились новые дорогостоящие модели с рабочей частотой, достигающей величины 13 МГц. Это относится к профессиональным аппаратам.
Одна из популярных моделей среди населения на сегодня является ИПС Quick 2020. Прибор заключён в металлопластиковый корпус с экраном. На дисплее отражается заданный уровень нагрева наконечника, режим ожидания. В комплект поставки станции входят паяльник со сменными наконечниками-картриджами, металлическая подставка с держателем для паяльника.
Паяльная станция Quick 2020
Сменные картриджы имеют различную форму, предназначенную для разных видов пайки. Их легко меняют, не выключая паяльник. Паяльник, вставленный в держатель, автоматически переходит в режим ожидания. Жало в это время находится в нагретом состоянии в пределах 100-1100 С.
Клавишами управления задают время, по истечению которого инструмент полностью остывает. Температура нагрева устанавливается поворотной кнопкой от 0 до 4800 С.
Все заданные параметры отражаются на дисплее прибора: рабочая температура нагрева жала, время ожидания и степень нагрева в этом режиме. Жало паяльника достигает заданный уровень температуры в течение 4-5 секунд.
Термовоздушная паяльная станция
В источниках массовой информации можно найти множество вариантов самодельных паяльников, в том числе индукционного принципа работы. Следует отметить, что сделанный индукционный паяльник своими руками – не совсем то, что приборы, описанные выше.
При изготовлении самоделок не применяются ферромагнетики, нагрев жала просто осуществляется сердечником в индукционной катушке. Для корпуса используют светодиодные фонарики, старые паяльники и подходящие по форме изделия.
Самодельный индукционный паяльник
В корпус встраивают металлическую трубку, на которую навивают медную проволоку диаметром от 1 мм и более.
Обычно делают 9-12 витков. Металлический стержень обёртывают термостойкой изоляционной лентой. Медную спираль тоже покрывают слоем термоизоляции. Обязательно следят за тем, чтобы витки не смыкались. В трубку вставляют медный прут, который служит жалом.
Роль станции исполняет любой небольшой понижающий трансформатор. Часто для самоделок используют трансформаторный блок для ламп дневного света.
В заключение можно сказать, кто раз пользовался индукционным паяльником, тот становится приверженцем таких приборов. Быстрый нагрев, лёгкий вес устройства и его экономичность – основные преимущества перед аналогичными «собратьями» по ремеслу.

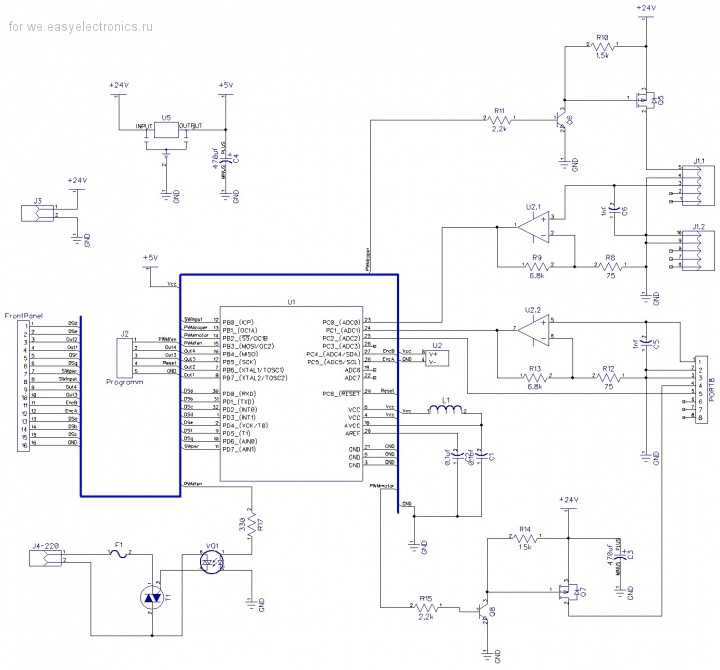

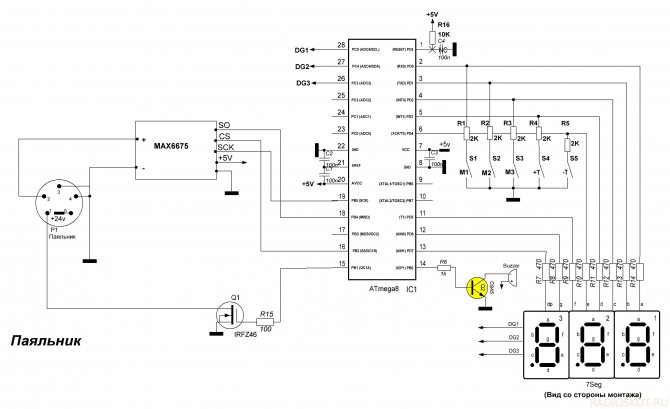

Паяльная станция своими руками
